【高清视频】如何把PCIe 5.0企业级SSD放入温箱测试？
我们在做SSD测试的时候，经常在研发阶段需要将SSD放入温箱做一些测试，但是这些测试主机又必须在温箱外面，咋办呢？

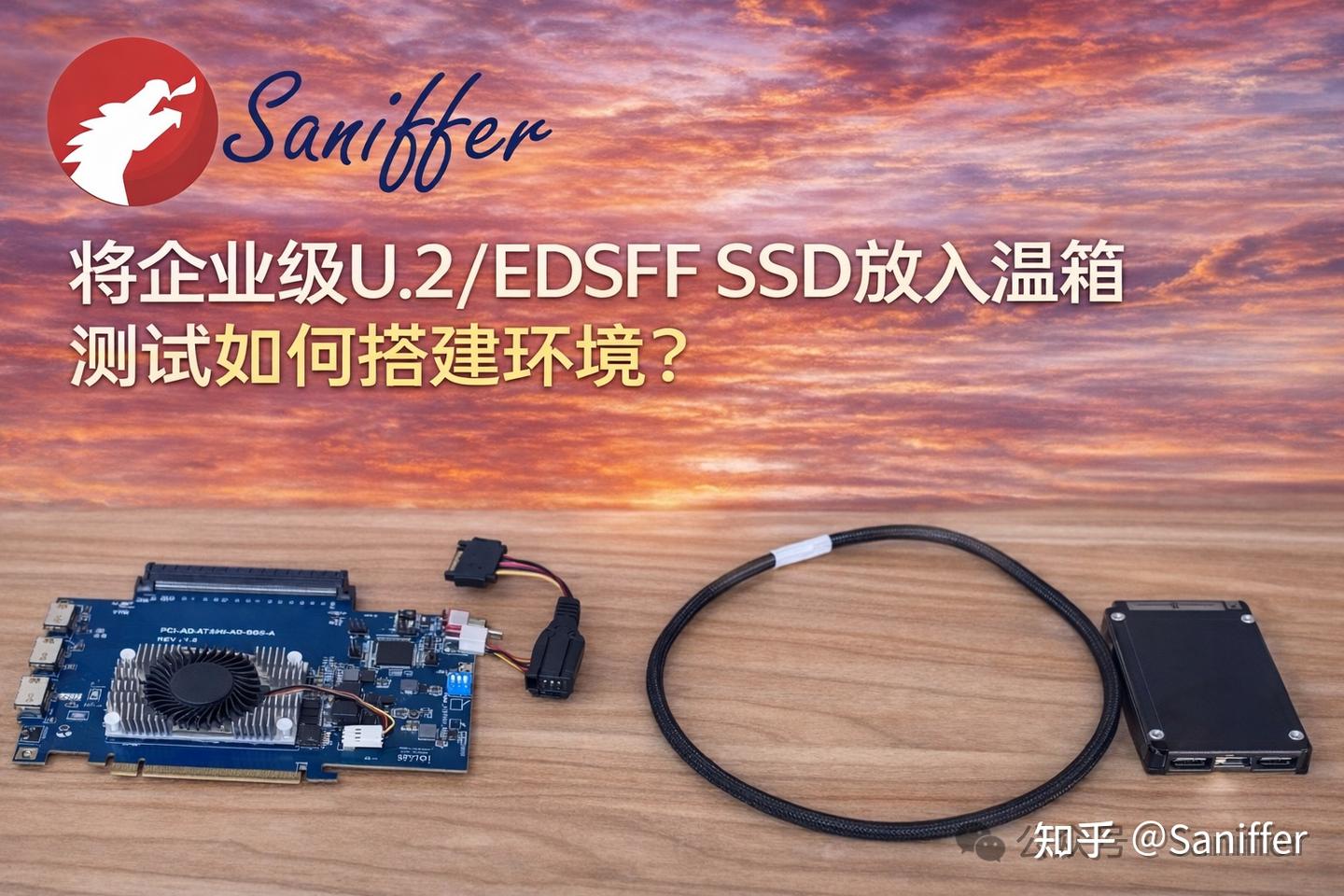

我们今天的视频，直观演示了，如何使用PCIe 5.0 Switch卡插入台式机/工作站的PCIe 5.0 x16 插槽，然后在该switch卡上面通过4根MCIO x4转接U.2或者EDSFF的0.5m或者1m的cable穿过温箱墙壁的过孔，将U.2或者E3.S/E1.S等EDSFF SSD放入线缆另外一头，从而放在温箱内部实现高低温测试的演示。视频分成两部分，第一部分是讲述，第二部分是实际演示操作。
【高清视频】如何把PCIe 5.0企业级SSD放入温箱测试？
【高清视频】如何把PCIe 5.0企业级SSD放入温箱测试？（二）
下面是本期视频的文字总结。
一、开头：为什么要搞这套方案
一开始其实讲得很直接，就是一个很现实的问题：
U.2 SSD做高低温测试很麻烦
正常情况下你怎么测？
- • 要么插服务器背板
- • 要么搞一整套盘柜
问题在于：
- • 体积大
- • 电源复杂
- • 根本没法直接塞进温箱
所以视频一开始的核心就是：
有没有一种更轻量、更灵活的测试方式，可以把盘“单独拎出来”丢进温箱？
二、解决思路：用“线+转接+switch”把盘拉出来
用MCIO把PCIe信号“引出来”，再转成各种SSD接口
这一点非常关键：
- • 不只是U.2
- • EDSFF、M.2也都可以
核心就是：
MCIO → 各种SSD形态（通过不同cable）
这样你就可以：
- • 主机在外面
- • SSD在温箱里面
三、为什么强调“信号质量”
做测试最怕什么？不是设备贵不贵，而是变量太多
重点是：
- • 一旦你测试环境本身信号质量不稳定
- • 后面出了问题你根本没法判断
到底是：
- • 盘的问题
- • 还是线的问题
- • 还是平台的问题
所以这里强调一句话：
这套方案本身的信号质量是“可信的”，可以当作基准环境（类似golden环境）
四、硬件组成：三样东西
然后开始拆解硬件，其实就三块：
1️⃣ SSD本体
- • 一个Gen5 U.2盘
- • 就是被测对象
没啥特别的
2️⃣ MCIO → U.2线（1米）
这个线是整个方案的关键：
- • 一头：MCIO
- • 一头：U.2 + SATA供电
几个关键点：
- • 长度：1米（能拉进温箱）
- • 需要额外供电（SATA）
- • 接口是L型
这里隐含一个坑：
你必须把供电也一起拉进温箱，不然盘是起不来的
3️⃣ Gen5 Switch卡（核心）
这个其实是整个系统的“大脑”：
- • 插在PCIe插槽（CEM）
- • 向下分出多个MCIO口
关键能力：
- • 一个上游PCIe → 多个下游端口
- • 每个下游是 Gen5 x4
而且这里有个很重要的信息：
这张卡是PCI-SIG测试用的golden卡
也就是说：
信号质量已经被行业验证过了
五、系统怎么连起来
接下来就进入实际连接流程了，这一段其实很实用。

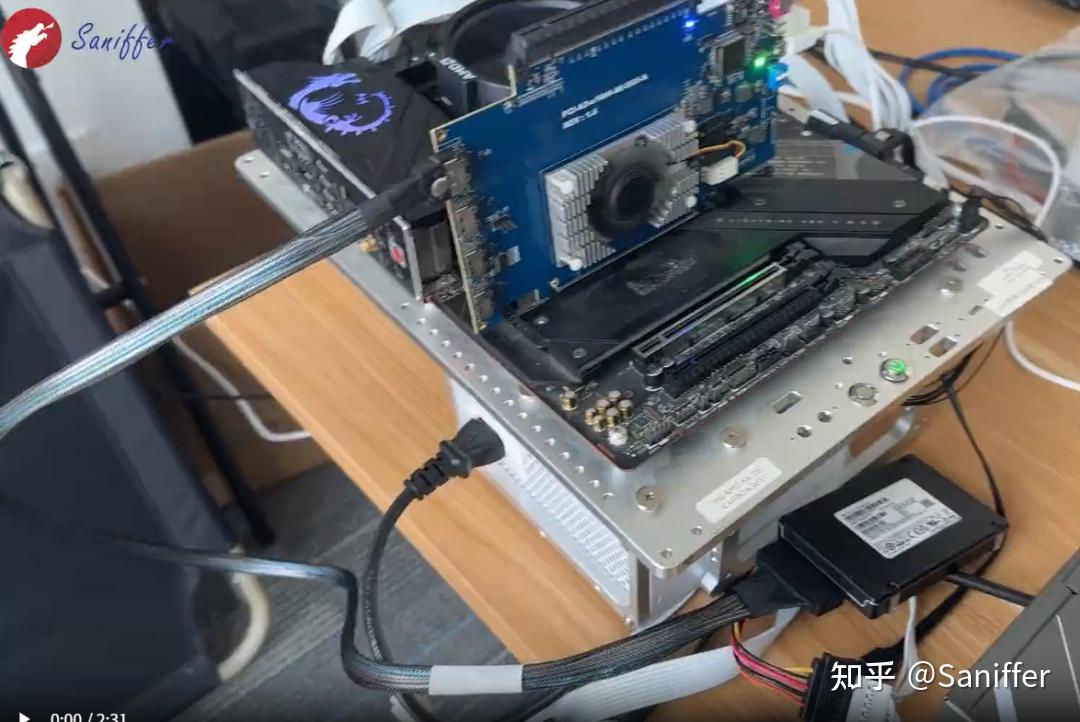

Step 1：Switch插到主机
- • 插到PC或测试平台的Gen5插槽
- • 正常工作会有指示灯
说明平台已经起来了
Step 2：MCIO连接到线
- • 从switch出来一个MCIO口
- • 插到MCIO → U.2 cable
Step 3：U.2接SSD
- • cable另一端接SSD
Step 4：供电处理（重点）
这里分两种情况：
✔ 用主机电源
- • 直接接SATA供电
✔ 用外部电源（推荐温箱用）
- • 用独立电源模块
- • 24PIN短接启动
- • 引出SATA供电
然后电源放在温箱外
六、系统验证：怎么看链路是不是正常
最后一部分是验证，比较工程化。
1️⃣ 用管理口（USB）
- • switch有管理接口
- • 可以通过串口工具查看
2️⃣ 看link状态
输入命令（类似showport）
可以看到：
- • 上游链路（比如Gen5 x8）
- • 下游链路（Gen5 x4）
- • SSD是否被识别
重点在于：
链路状态和系统里看到的是一致的
3️⃣ 关于x8 vs x16
视频里提到一个细节：
- • 上游有时候只到x8
但结论是：
不影响测试，属于平台差异，不是问题
七、这个方案真正的价值
最后其实可以总结一下这套东西到底解决了什么：
✔ 1. 把“笨重系统”变成“可拆分结构”
- • 主机在外
- • SSD单独测试
✔ 2. 支持多接口组合
- • U.2 / M.2 / EDSFF
- • 任意排列组合
✔ 3. 支持多盘并行测试
- • 一个switch → 多个盘
- • 可以做对比测试
✔ 4. 提供稳定“golden环境”
- • 排除信号干扰
- • 方便交叉验证
八、一句话总结（工程师版）
这套方案本质就是：
用Gen5 switch + MCIO线，把PCIe设备“解耦”出来，实现可控、可扩展、可进温箱的SSD测试环境
