【高清视频】企业级NVMe SSD (E3.S, U.2）和消费类M.2 SSD拆解分析

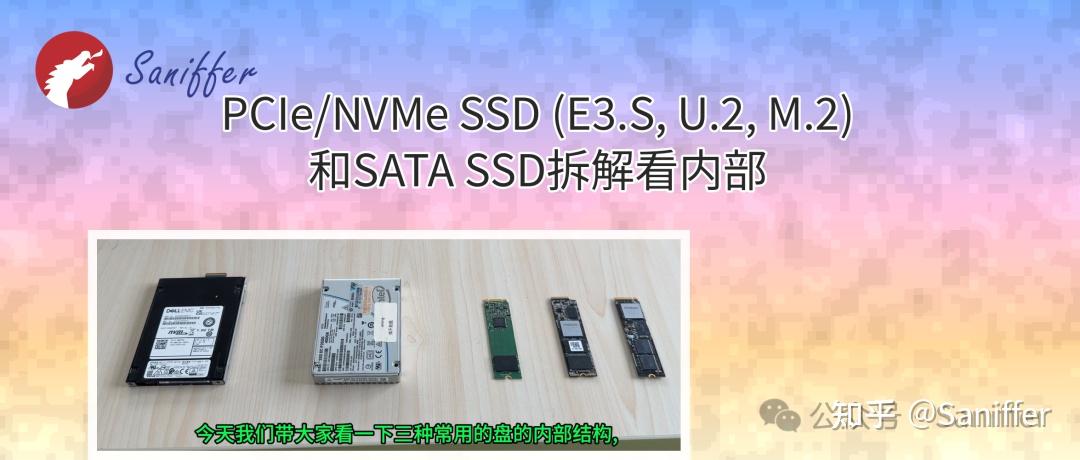

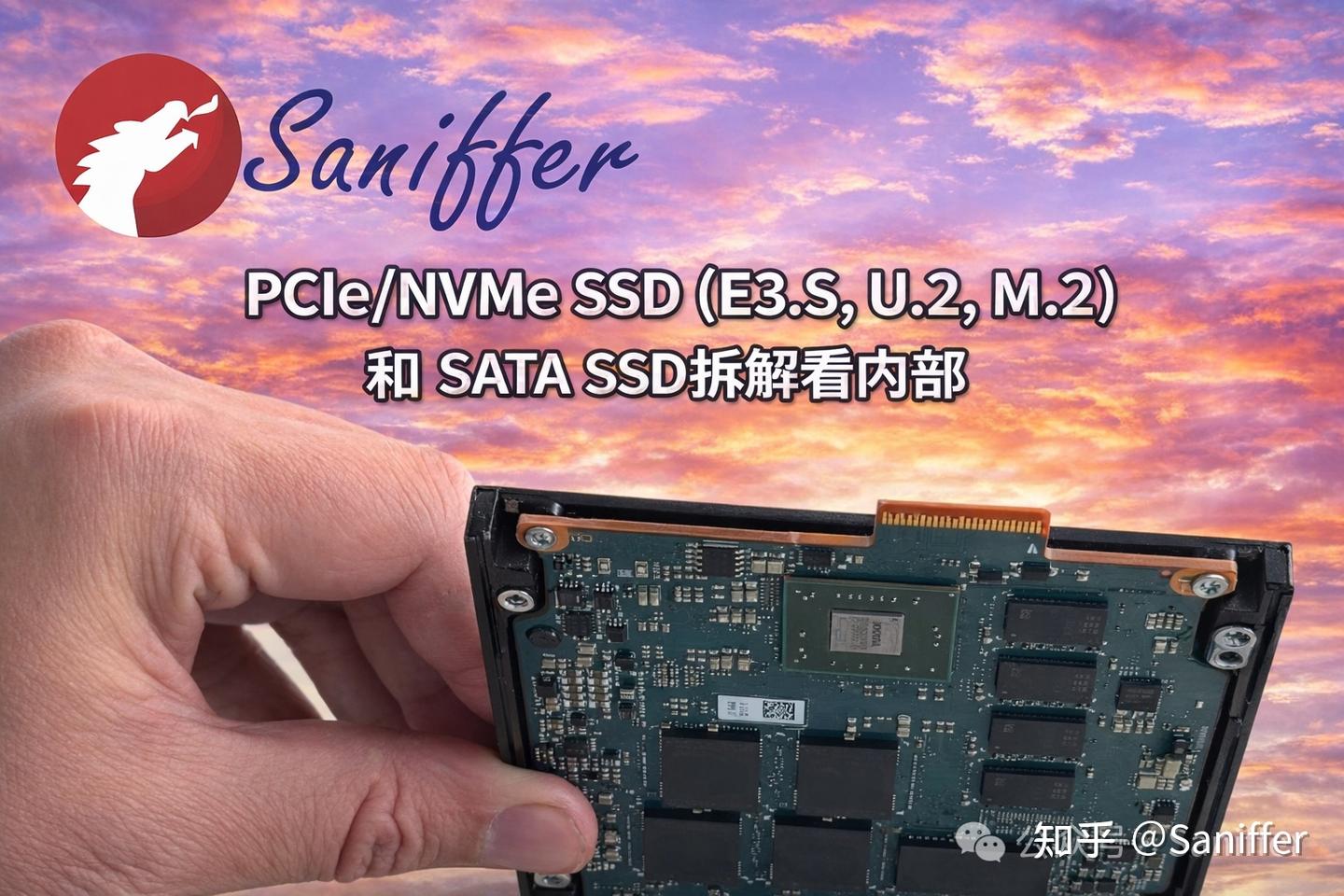

今天我们做了一次非常“接地气”的拆解：把几块 PCIe NVMe SSD 和 SATA SSD 真正打开给大家看，目标不是讲协议细节，而是给从没接触过存储硬件的工程师建立一个直观认识。很多人以为 SSD 就是一块“黑盒子”，插上就能存数据，但拆开之后其实非常简单：前端是接口（SATA 或 PCIe），后面接着一颗主控芯片负责翻译协议和管理数据，再配一颗 DRAM 做缓存，最后才是一排排真正存储数据的 NAND 闪存颗粒。所谓 SATA 和 PCIe 的差别，本质不是“能不能存数据”，而是数据进出这颗主控的道路宽度不同 —— SATA 像一条单车道公路，而 PCIe 像多车道高速公路，所以速度差距巨大。企业级盘和消费级盘看起来也差不多，但多了掉电保护、电容、更多闪存和更厚的 PCB，核心目的是可靠性而不是容量。通过这次拆解，希望大家建立一个感性的理解：SSD 并不是神秘设备，它其实就是“控制器 + 缓存 + 闪存”的组合体，接口形态和性能等级只是围绕这套基本结构做工程取舍。** 本文底部白皮书的章节“7.1.7 NAND Flash 在消费类和企业级SSD 上的位置”有两块PCB扣在一起的企业级SSD的详细的实拍图。
为了方便工程师观看，我们针对本期视频并处理添加了中文字幕供大家参考。如果想看高清视频建议要在电脑上打开上面的视频链接进行观看！创作不易，欢迎分享到朋友圈或者与朋友讨论！如果想搬运我们的视频请告知我们。
【高清视频】企业级NVMe SSD (E3.S, U.2）和消费类M.2 SSD拆解分析
下面根据今天的视频内容整理的一份科普文本。
固态硬盘（SSD）内部结构与接口形态技术综述
一、视频目的
本次内容通过拆解多种形态的 SSD，直观介绍：
- 企业级与消费级 SSD 的结构差异
- 不同接口标准（EDSFF / U.2 / M.2 / SATA / PCIe）
- SSD 内部核心器件构成
- NAND 类型对寿命与容量的影响
属于入门级硬件架构科普。
二、SSD 类型分类与接口形态
1）企业级 SSD
(1) EDSFF E3.S
- PCIe Gen5 x4
- 数据中心新标准
- 单层板结构（薄）
- 典型容量：1.92TB
- 属于 EDSFF 家族的一种
EDSFF 家族包含：
- E1.S / E1.L
- E3.S / E3.L
其中：
E3.S 是当前 PCIe Gen5 SSD 最常见形态
(2) U.2 企业盘
- PCIe Gen3 x4
- 双层 PCB（厚）
- 常见早期数据中心盘
- 示例：Intel DC P3500
特点：
- 可靠性优先
- 容量不高（MLC时代）
- 带掉电保护电容
2）消费级 SSD
(1) M.2 SATA
- 使用 SATA 协议
- 单口 B+M Key
- 示例：WD SA510
性能瓶颈：
受 SATA 总线限制
(2) M.2 PCIe NVMe
- PCIe Gen4 x4
- 单口 M Key
- 主控：Phison
- 闪存：Micron / Kioxia 等
三、SSD 内部核心结构（统一架构）
所有 SSD 本质结构一致：
接口 → 主控 → DRAM缓存 → NAND闪存1）主控芯片（Controller）
作用：
- 协议解析
- FTL映射
- 磨损均衡
- ECC纠错
是 SSD 的“大脑”
2）DRAM 缓存
作用：
- 读写缓冲
- 地址映射表
- 提升随机性能
通常位于主控旁边
3）NAND 闪存（真正存数据）
掉电不丢失：
数据最终写入 NAND Device
容量取决于：
- 闪存颗粒数量
- 单颗容量
四、闪存类型与寿命对比
| 类型 | 擦写次数 | 特点 |
|---|---|---|
| SLC | 极高 | 工业级 |
| MLC | 数千次 | 企业级 |
| TLC | 数百~三千 | 主流 |
| QLC | 数十次 | 大容量低成本 |
视频说明：
- MLC 可擦写数千次
- TLC 数百~数千
- QLC 数十次
五、厚度、容量与结构关系
企业盘厚度分类：
| 标识 | 含义 |
|---|---|
| 1T | 单厚度 |
| 2T | 双厚度 |
结论：
厚度越大 → 可放更多闪存 → 容量越高
六、企业级与消费级核心差异
| 特性 | 企业级 | 消费级 |
|---|---|---|
| 接口 | EDSFF/U.2 | M.2 |
| 寿命 | 高 | 中 |
| 掉电保护 | 有 | 无 |
| NAND | MLC/TLC | TLC/QLC |
| 可靠性 | 优先 | 性价比 |
| 散热 | 强 | 弱 |
七、核心总结（关键理解）
1）SSD 形态不同，本质架构相同
接口 → 主控 → 缓存 → 闪存
2）企业级与消费级主要区别不在协议 而在：
- NAND 类型
- 掉电保护
- PCB结构
- 耐久度
3）容量并不只取决于接口 而取决于闪存颗粒数量与密度
4）EDSFF 是未来服务器 SSD 主流形态
一句话总结
无论 E3.S、U.2 还是 M.2，本质都是“主控管理NAND的设备”， 差异来自可靠性设计而非存储原理。
