【每日一题】带了18个PCIe 5.0 x8（或者说9个x16）接口switch板卡到底能帮你做啥测试
我们今天花点时间来看一块基于 Broadcom 的 PEX89144（144 Lane PCIe 5.0 Switch）开发的 Gen5 Switch Board，这张卡本质上是一块“可编程拓扑结构实验平台”，对于需要做高端互连测试、割裂测试、故障注入、协议分析的团队来说，战略价值非常高。废话不多说，先上图。
下面我重点围绕常用的两个场景，同时延展其在验证体系中的其它应用价值，做个简单介绍。希望详细了解的朋友可以通过该文章底部下载白皮书，或者联系我们。
一、硬件结构解析：144 Lane 的完全释放
1️⃣ 物理资源配置
这块 switch board：
- 核心芯片：PEX89144（PCIe Gen5）
- 总 lane 数：144 lanes
- 接口形态：18 个 MCIO x8
- 逻辑组合：
- 2 个 MCIO x8 = 1 个 x16
- 共 9 组 x16
- 9 × 16 = 144 lanes（完全占满）
这是非常“工程理性”的设计 —— 没有浪费 lane。

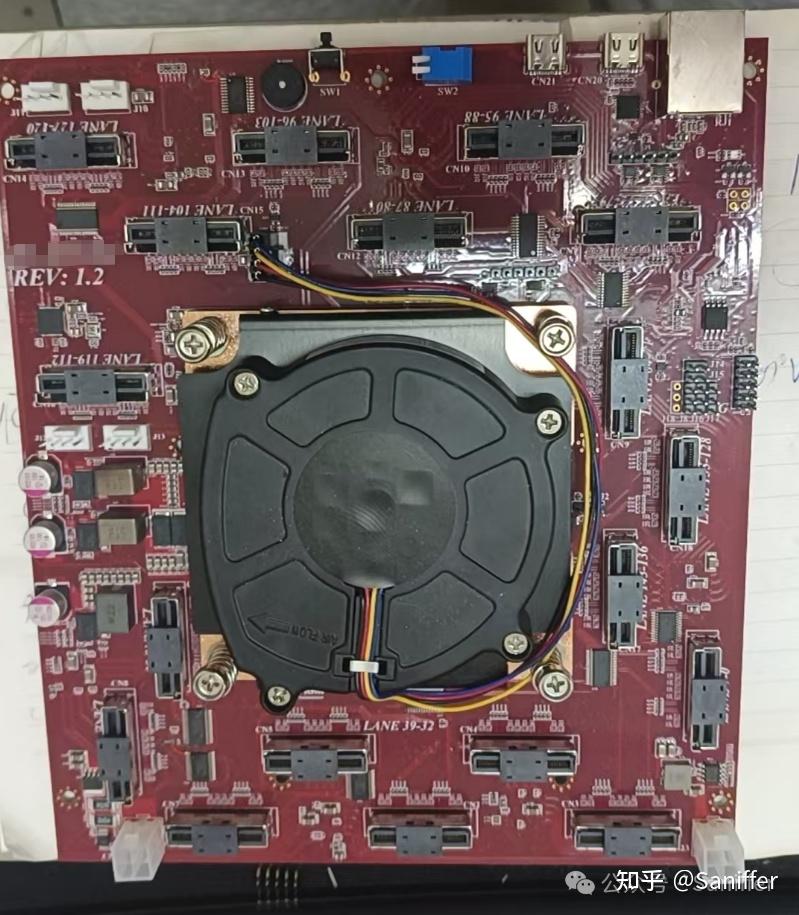

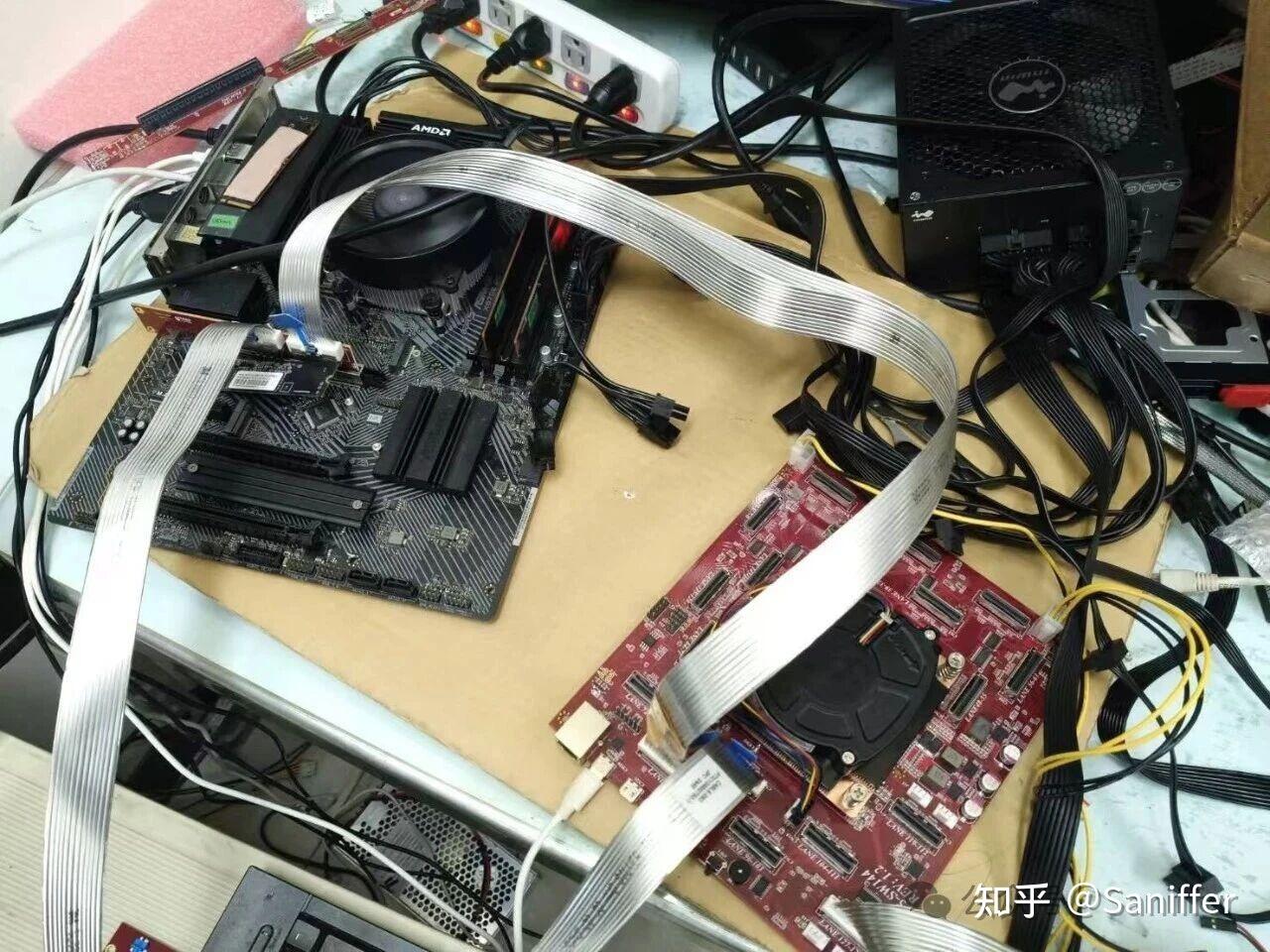

2️⃣ 板级结构特征（结合图片）
从图可以看到：
- 中央为 PEX89144 + 主动散热
- 周围环绕 18 个 MCIO x8 接口

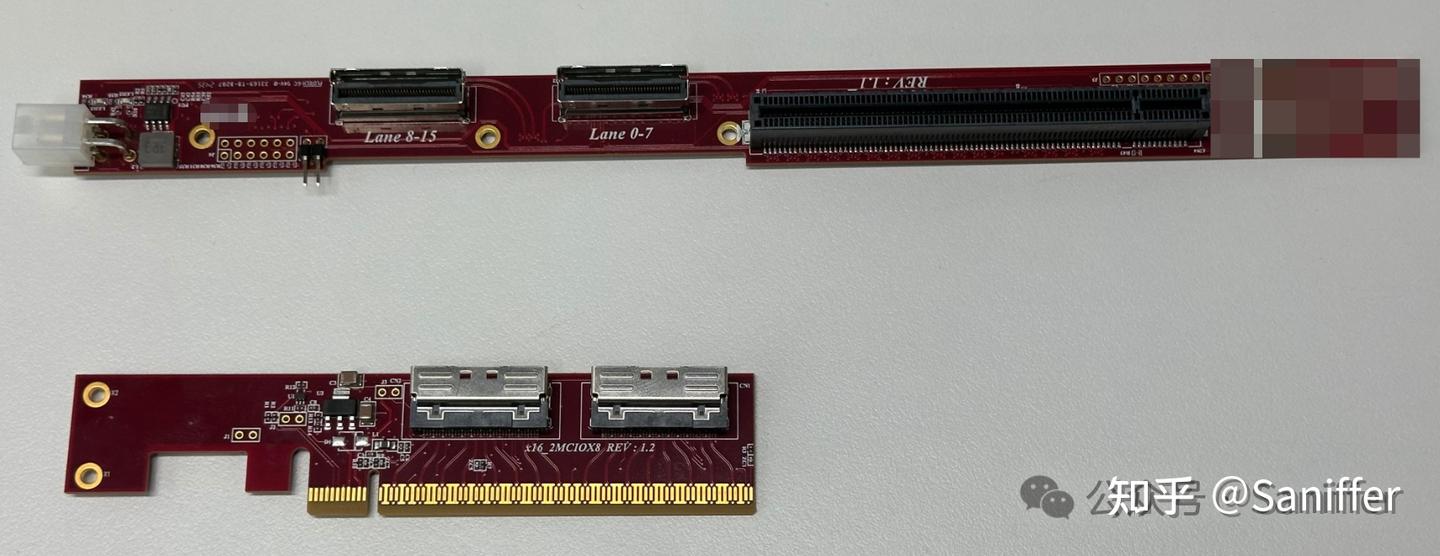

- 通过 adapter：
- 上行 → 插入主机 Gen5 x16 slot
- 下行 → 连接 endpoint 割裂板 / DUT
这种设计的核心思想是：
把 PCIe Gen5 Switch 从“服务器内部资源”抽象成“可外接拓扑实验平台”
这对于做验证和故障定位极其关键。
二、场景一：单 Uplink x16 + 8 Downlink x16
拓扑结构
Host (RC)
│
Gen5 x16
│
PEX89144
├─ x16 → EP1
├─ x16 → EP2
├─ x16 → EP3
├─ x16 → EP4
├─ x16 → EP5
├─ x16 → EP6
├─ x16 → EP7
└─ x16 → EP8关键能力
✔ 最大扇出测试能力
- 单个 RC
- 同时驱动 8 个 x16 Endpoint
- 全 Gen5 速率（32GT/s）
带宽计算：
- 单 x16 Gen5 ≈ 64 GB/s 单向
- 8 × 64 GB/s = 512 GB/s aggregate downstream
这在实验环境中非常夸张。
场景一的核心测试价值
1️⃣ 大规模并行 Endpoint 压测
适用于：
- 8 块或者16块 Gen5 SSD
- 8 块 Gen5 NIC
- 8 块 AI 加速卡
可以测试：
- Switch 内部 arbitration 行为
- Head-of-line blocking
- Virtual Channel 调度
- ACS / AER / DPC 触发情况
2️⃣ 典型应用（结合日常实验室测试）
- 多块 E3.S Gen5 SSD 在单 RC 下的公平性测试
- 多 GPU/NIC 混插场景
- 端口电气异常时对其它端口的影响
这对于做：
- PCIe analyzer + PAM
- 故障注入
- 电气 Idle 诊断
极具价值。
三、场景二：多 Uplink 架构（例如 3×x16 Uplink）
这是这颗芯片真正“高级”的地方。
可通过 firmware 重构端口类型
PEX89144 支持：
- 多个 Root Port
- 端口角色可配置
- SR-IOV / NTB 模式支持
- Port bifurcation
- Non-transparent bridge
举例：3 Uplink + 6 Downlink
Host A ─ x16
Host B ─ x16
Host C ─ x16
│
PEX89144
│
6 × x16 EP场景二的战略价值
1️⃣ 多主机共享设备池测试
可以验证：
- 多 RC 同时访问 Switch
- Multi-root I/O Virtualization
- Peer-to-peer path routing
适合：
- CXL 未来架构过渡验证
- 多 CPU 节点共享加速卡
2️⃣ 高端应用场景延展
结合 Broadcom 官方典型应用：
- GPU fabric
- NVMe JBOF
- AI 训练平台
- Composable Infrastructure
- Disaggregated Storage
你这块板实际上可以做：
“简化版的 PCIe Gen5 Composable Fabric 验证平台”
四、PEX89144 技术亮点拓展
1️⃣ 非透明桥（NTB）
可以：
- 两台服务器互联
- 共享内存
- 做 HA 测试
2️⃣ Peer-to-Peer
Switch 内部支持：
- EP ↔ EP
- 不经 Host
这对 GPU P2P、NVMe P2P 很关键。
3️⃣ 强大的错误管理
- AER
- ECRC
- Hot reset propagation
- Surprise Down
你可以构建复杂故障场景：
- 某个端口 electrical idle
- 某个 lane degrade
- 某端口降速
- Link flap
观察其它端口行为。
五、对于从事CPU/GPU/DPU/NIC/SSD验证实验室的意义
你们如果经常需要如下针对PCIe的测试，例如：
- 针对PCIe 5.0接口的CPU, GPU, DPU, NIC, SSD测试
- 故障注入
- 高速链路诊断
- Switch/Retimer/Redriver验证
这块 144-lane switch board 可以成为：
“拓扑可编程实验母板”
它的价值在于：
✔ 可以模拟服务器真实拓扑
✔ 可以构造边缘异常场景
✔ 可以进行多设备冲突压力测试
✔ 可以验证 retimer 行为
✔ 可以测试 L0p / ASPM 交互
六、技术深度总结
| 模式 | Uplink 数 | Downlink 数 | 应用场景 |
|---|---|---|---|
| 场景一 | 1×x16 | 8×x16 | 扇出型测试 |
| 场景二 | 3×x16 | 6×x16 | 多主机共享 |
| 扩展 | 9×x16 任意分配 | 动态 firmware 配置 | Composable |
七、从商业视角的定位
这块板本质是：
Gen5 高密度 PCIe Fabric 实验核心
它可以成为：
- SSD 厂商验证平台
- AI 加速卡互连平台
- Retimer 厂商调试平台
- 协议分析器验证平台
- CXL 过渡验证基础设施
八、一句话概括：
这块 PEX89144 144-lane Gen5 Switch Board，是一个可以被 firmware 重新定义拓扑的“PCIe 5.0 实验级可组合互连核心”。
它的真正价值，不在 144 lanes，而在“可编程拓扑”。
