我们之前Saniffer 公号做过一期关于Broadcom博通144 lane的有18个Gen5 x8 MCIO cable接口的PCIe 5.0 switch卡，可以设置一个或者多个Gen5 x16 uplink上行，其它作为Gen5 x2/4//8/16下行口，在实验室做测试相当灵活方便。

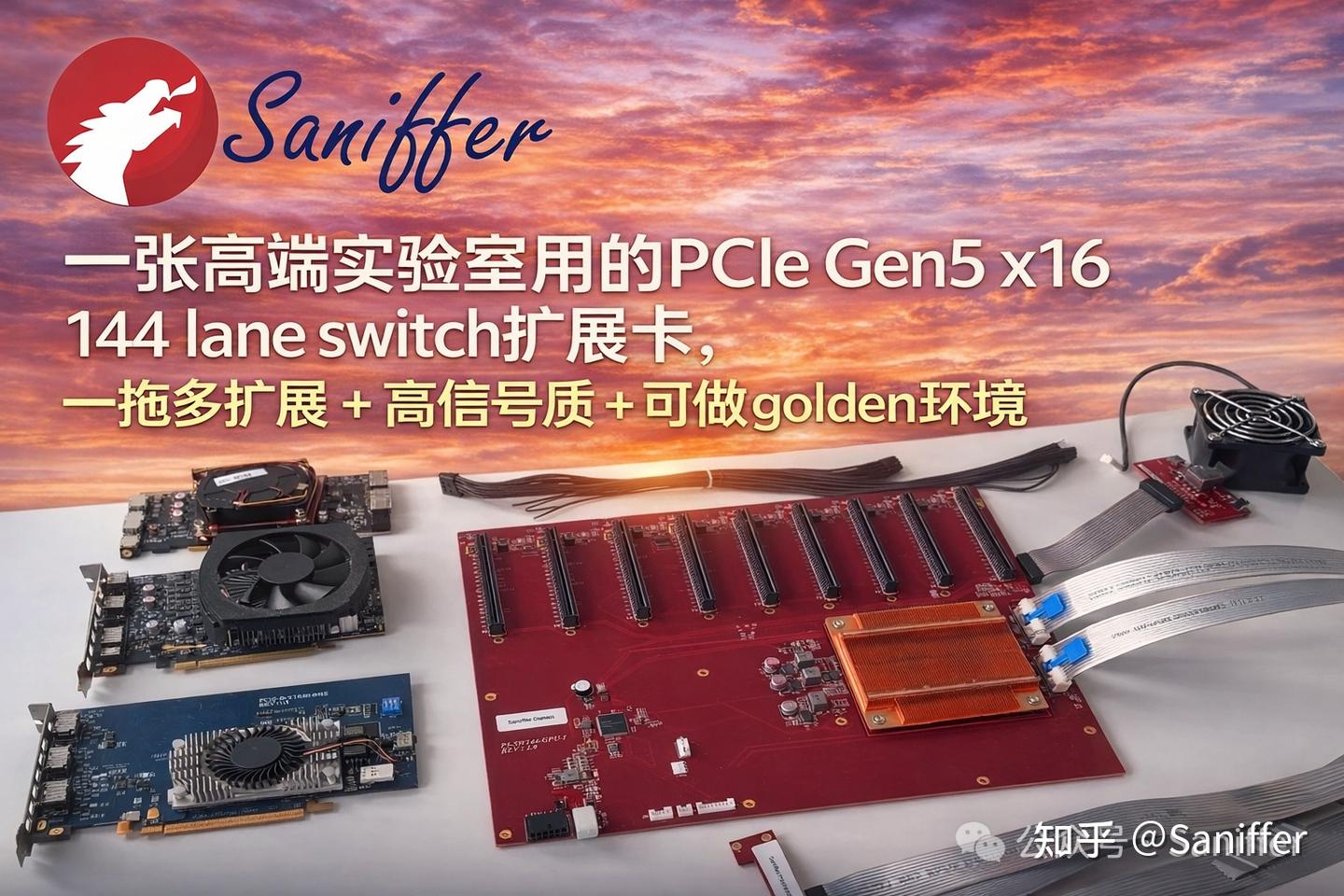

今天我们拿到了一款同一型号的144 lane的PCIe 5.0 switch卡，不同的是，本次的上行主要是2个PCIe 5.0 x8 MCIO cable接口，一般作为一个PCIE 5.0 X16上行口连接主机，其它还有8个PCIe 5.0 x16插槽，当然该插槽支持DPR动态端口配置功能，可以根据插入的板卡自动适应成PCIe 5.0 x2/4/8/16，我们做了一个大概9分钟左右的高清视频讲解，感兴趣的朋友可以看看。
【高清视频】一张144 lane Gen5 switch卡，如何在桌面上扩出8个x16 PCIe测试环境？
下面是我们尽量还原视频里的表达节奏做的一个文字总结：
一、开场：这期主要看什么卡
一开始其实讲得很直接，就是这期视频主要给大家看一张 switch卡，重点是中间那张红色的大板子。
之前Saniffer公众号其实已经发过文章，讲过一款基于144 lane芯片的switch卡，当时上、下行用的都是MCIO接口。
这次算是拿到一张实物，上行仍然是MCIO cable接口，不过这张卡下行不是MCIO扩展版本，而是直接扩成PCIe插槽形式的版本。
顺带也会把其它几种 PCIe 5.0和PCIe 6.0 switch卡一起简单带着看一下实物。
二、核心主角：红色Gen5 switch卡
1）整体结构先看一眼

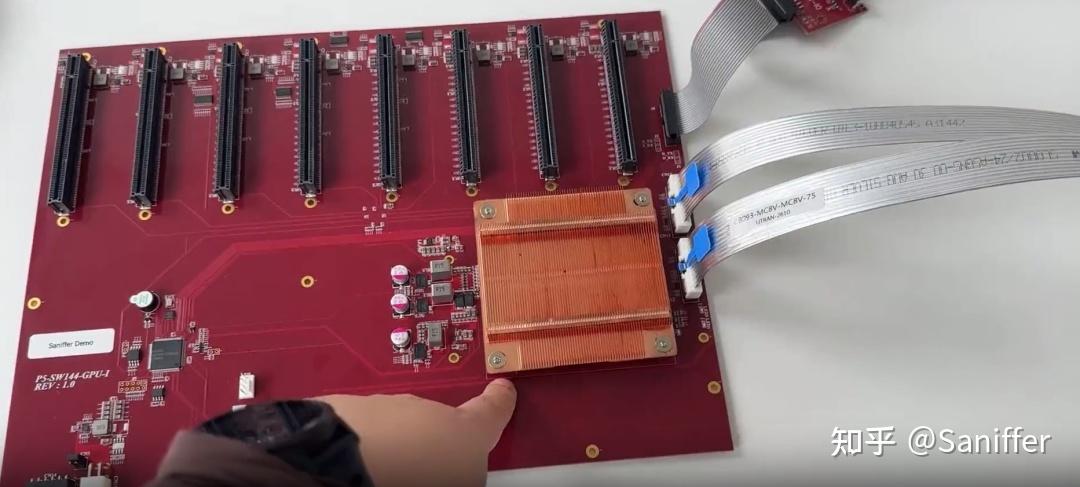

最核心的就是中间这张红色大板：
- • 前面有 8个插槽
- • 全部是 PCIe Gen5 x16
- • 底下压着的是一颗大的switch芯片（带铜散热）
一句话总结：
👉 一个144 lane的Gen5 switch，直接给你扩成8个x16插槽
2）供电部分（这里其实是个坑点）
左边两个供电：
- • 一个 PCIe 5.1供电口
- • 一个 ATX供电口
重点提醒了一点：
👉 必须用Saniffer配的线
原因是：
- • 有些设备供电定义比较特殊
- • 研发把某些线做了处理（甚至剪掉了部分pin）
- • 如果你自己乱接，可能会出问题
这个其实是典型“实验室踩坑总结”。
3）上下行结构（很关键）
下行（Downstream）：
- • 前面这 8个PCIe插槽
👉 全是下行口
上行（Upstream）：
- • 用的是 2个 MCIO x8接口
可以理解为：
👉 相当于传统switch卡的“金手指上行”
4）管理接口（很多人容易忽略）
板子上还有一个小接口：
- • 拉出来接一个小管理板
- • 提供 Type-C串口管理
实际使用：
👉 插一个就够，用附带的管理软件就行
5）散热（重点强调了）
这个视频里反复强调：
👉 必须主动散热
原因：
- • switch芯片发热很大
- • 裸放桌面 + 小风扇基本不够
解决方案：
- • 接板上的风扇接口
- • 或自己做结构散热（机箱/导风）
一句话总结：
👉 这卡不散热=基本没法长期跑
三、这张卡到底是干嘛用的？
讲得很实在：
两个核心价值：
1）扩展能力强
- • 一路变8路 x16
- • 做测试、验证、扩展特别方便
2）使用方便
- • 可以直接摆桌面用
- • 不一定非要上服务器
👉 其实就是：
实验室级“PCIe扩展平台”
四、如何接入主机（两种方式）
这里讲得也很接地气：
方式1：直接MCIO接服务器
- • 如果你服务器本身有MCIO
👉 直接接
方式2：转接板方案（更常见）
- • MCIO → 转接板 → PCIe插槽
- • 用配套cable连接
重点：
👉 整套链路研发已经验证过，可以正常跑
五、其他几种switch卡对比
1）常规Gen5 switch卡（主推款）
特点：
- • 上行：金手指
- • 下行：MCIO x4 / x8
- • 信号质量非常好
重点强调：
👉 信号质量 = 核心卖点
甚至提到：
- • PCI-SIG做compliance，以及IOT测试
- • 会用这张卡当“golden card”
2）另一种Gen5卡（不太方便的版本）
特点：
- • 需要外接供电
- • 结构不够灵活
总结：
👉 能用，但不如主推款方便
3）Gen6 switch卡（简单带一下）
现状：
- • 从2025/3月开售，支持144 lane和80 lane
• Saniffer 公号拍摄了大量关于该PCIe 6.0 swith的实际操作的视频，包括两卡互联、该卡和PCIe 6.0 x16 CX-8网卡的互联，以及和Quarch Gen6 x16故障注入卡、PCIe 6.0 x16延长线的互联等，可以在saniffer 公号查询关键词“PCIe switch”获得这些高清视频。
对于该卡以及PCIe 6.0更多产品和测试工具的的介绍，可以参考2025/9我写的一篇文章，如下：
