【每日一题】PCIe Gen6 EDSFF SMPM Fixture Set是个啥东西？

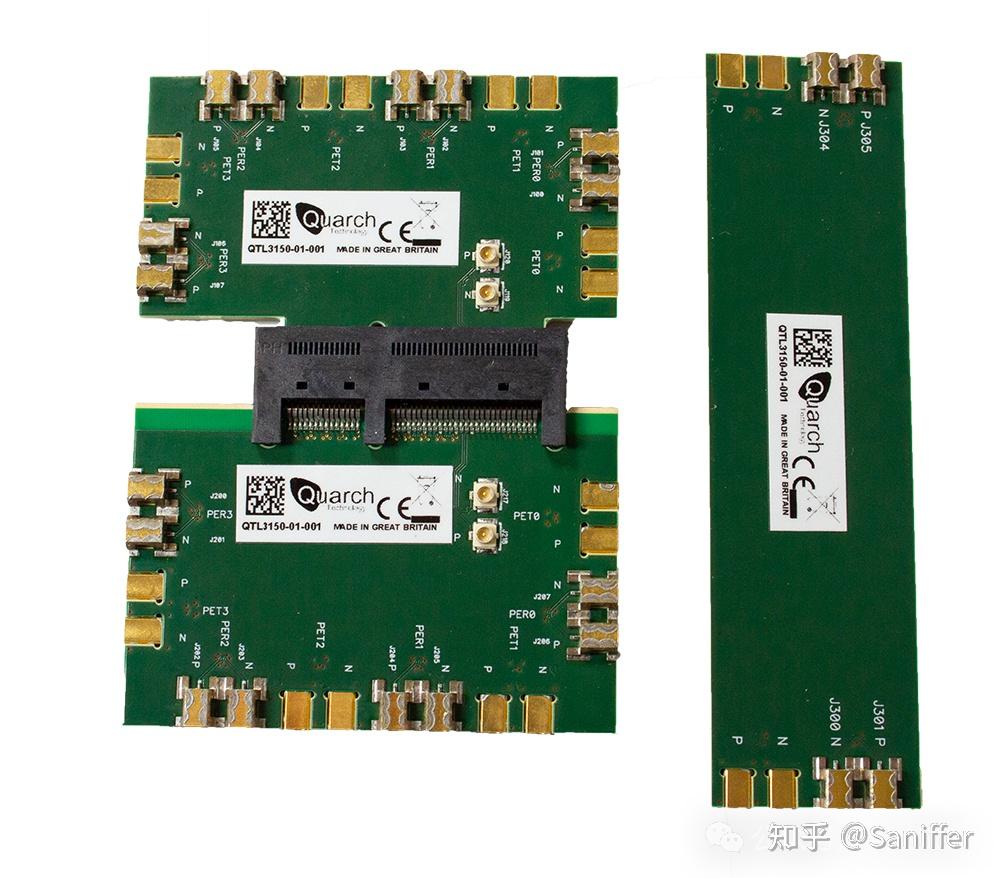

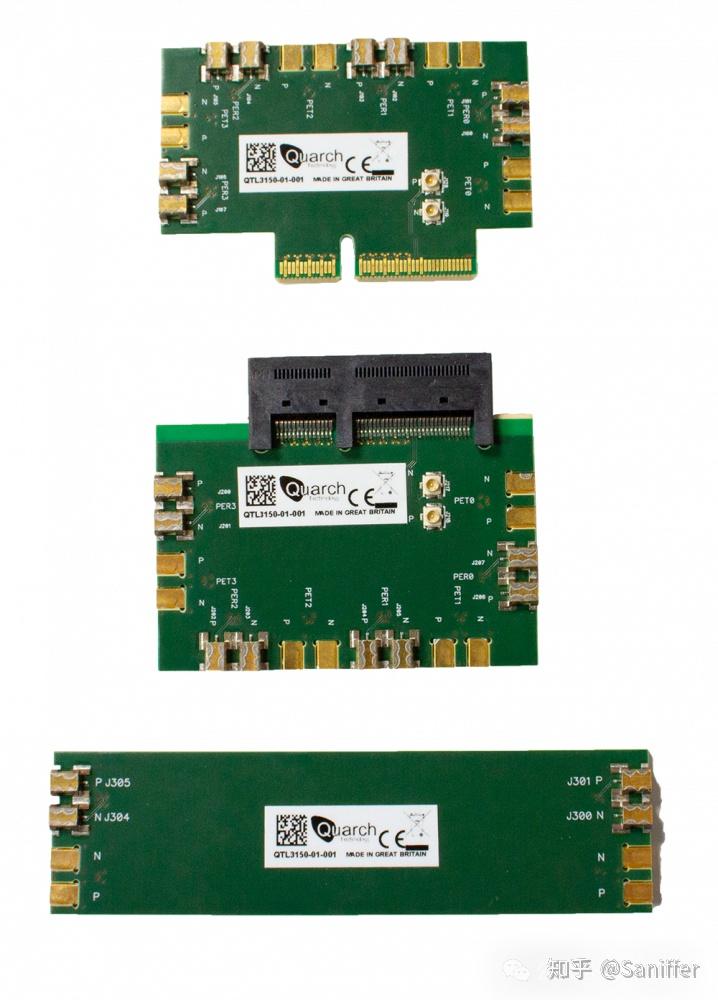

我们昨天的文章谈到了为什么PCIe 6.0 SSD要采用EDSFF接口 - 面向 PCIe Gen6 及下一代数据中心的 SSD 形态演进，今天我们接着来谈一下研发测试领域针对PCIe 6.0 EDSFF接口测试经常要用到一个Gen6 EDSFF SMPM Fixture Set，我们先看一下下面的由英国Quarch公司开发的这个产品图片有个感性认识，然后我们今天特别围绕SMPM来展开讲讲围绕该测试板卡的一些知识。

注意：在 “Gen6 EDSFF SMPM Fixture Set” 这个语境里，SMPM 是一个射频同轴接口标准，它的全称是：

SMPM = SubMiniature Push-on Micro

一句话先定性

SMPM 是一种比 SMP 更小、密度更高、适合 40–110 GHz 高频测试的推插式射频同轴连接器。

在 PCIe Gen6 / EDSFF 的测试夹具（fixture）里，SMPM 通常用于把超高速差分信号“引出到测试设备（示波器 / BERT / 协议分析链路）”。

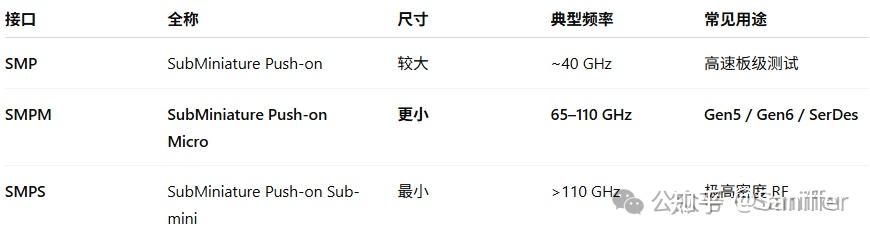

SMP / SMPM / SMPS 的关系

Gen6 明确偏向 SMPM 或更高级别，SMP 在很多场景已经不够了。

为什么 Gen6 EDSFF Fixture 要用 SMPM？

从工程角度，原因非常明确：

PCIe Gen6 已进入 56–64 GT/s PAM4 + FLIT

• 有效频谱远高于 Gen5
• 对 插损、反射、stub、回波损耗 极其敏感

普通测试接口会直接“拖垮链路”

EDSFF 空间受限 + 信号密度极高

• E1 / E3 形态
• 每条 lane 都很宝贵
• 需要：
• 小尺寸
• 高一致性
• 可重复插拔

SMPM 正好是 “尺寸 / 频率 / 工程可行性” 的平衡点

测试夹具本身不能成为“最差一环”

在 Gen6 中：

• 被测系统 ≠ 最大不确定性
• 测试夹具本身常常是 信号劣化源

使用 SMPM 是为了：

• 降低 stub
• 控制 return loss
• 提高测试可信度

在 “Gen6 EDSFF SMPM Fixture Set” 中，SMPM 通常指什么？

一般意味着这个 Fixture Set 包含：

• SMPM Launch（板端射频接口）
• SMPM-to-SMA / SMPM-to-2.92 mm 转接
• 对应 Gen6 lane 的差分引出
• 已建模 / 去嵌（De-embedding）支持

这不是“随便焊个探针”，而是可量产级别的高速测试结构。

一句话总结

SMPM 是 “SubMiniature Push-on Micro” 的缩写， 是专为 PCIe Gen6 / 高速 SerDes 测试设计的高密度、超高频推插式射频接口。 在 Gen6 EDSFF 测试夹具中，SMPM 的作用是： 确保“测到的是真实系统，而不是夹具的失真”。
