【技术前沿】飙至10.8GB/s！UFS 5.0决战移动端，为什么赢的不是BGA SSD？
随着端侧大模型（On-Device GenAI）、4K/8K超高清视频录制以及智能座舱多屏互动的爆发，移动端和汽车的计算核心不仅对算力（TOPS）近乎压榨，更是将系统瓶颈直接推向了长期被忽视的领域——存储带宽。
在刚刚过去的几个月里，JEDEC 终于掀开了下一代闪存标准 UFS 5.0 的神秘面纱。这场围绕“闪存速度翻倍”的军备竞赛，正在悄然重塑整个移动与智能出行生态的底层逻辑。
今天，我们就来深度扒一扒 UFS 5.0 繁华背后的技术演进、验证暗战，以及巨头之间的“冰与火之歌”。
存储大变局：铠侠、新思强推UFS 5.0，美光却“壮士断腕”，端侧AI存储究竟花落谁家？
01. 纠缠的铁三角：UFS、M-PHY 与 UniPro 的进化史
要谈 UFS 5.0 的爆发，必须先厘清它和 MIPI M-PHY、MIPI UniPro 之间如同“套娃”一般的寄生关系。
回看移动存储的发展，早期的 eMMC（嵌入式多媒体卡）采用的是传统的并行8位总线架构。随着数据量激增，这种半双工（同一时间只能读或只能写）、多信号线易干扰的并行总线遇到了严重的物理瓶颈。
为了打破僵局，JEDEC 联合 MIPI 联盟，在 2011 年左右推出了 UFS（通用闪存存储） 标准。UFS 的核心革命在于：用串行总线代替并行总线，并支持全双工（同时读写）。
为了实现这一点，UFS 并没有自己从头开发所有层级，而是直接套用了 MIPI 联盟成熟的协议栈：
- 应用/命令层（UFS）： 采用高级的 SCSI 架构，负责处理上层的闪存读写指令和队列管理。
- 链路/传输层（MIPI UniPro）： 负责确保数据包在传输过程中不丢包、不出错，管理通道（Lane）的分配与流控。
- 物理层（MIPI M-PHY）： 底层的硬件接口，负责在铜线上进行真正的高速电信号收发。
在这个“铁三角”关系里，UFS 的每一次大版本跃迁，都必须依赖底层 M-PHY 和 UniPro 的同步升级。
到了如今的 UFS 5.0 时代，三者完成了终极合体：UFS 5.0 强制绑定了 MIPI UniPro v3.0 传输层和 MIPI M-PHY v6.0 物理层。
UFS 5.0 为什么能飙到 10.8 GB/s？
相比于 UFS 4.0，UFS 5.0 实现了性能的直接翻倍，其秘诀在于物理层和编码方式的两大激进变革：
- 编码效率大跃进： 从传统的 8b10b 编码彻底转向 1b1b 编码。这一举措直接干掉了过去多达 20% 的协议开销，让有效带宽硬生生提升了 25%。
- 引入 PAM-4 调制： 物理层全面引入了汽车和数据中心才用的 PAM-4 信号调制，在单通道上实现高达 46.6 Gbps 的速率。双通道（2 Lanes）并发下，有效读写性能轻松突破 10.8 GB/s。
02. 灵魂拷问：既然都有小型的 BGA SSD 了，移动端为何独宠 UFS？

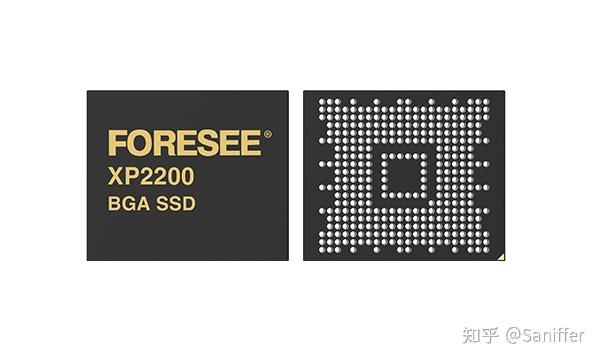

很多人会产生疑问：既然笔记本电脑上的 NVMe SSD 动辄 7GB/s、14GB/s，而且市场上早就有了类似 BGA 1113 这种把主控和闪存封装在一起、指甲盖大小的超小型 SSD（参见下图江波龙longsys的NVMe BGA SSD)，为什么智能手机和汽车座舱不直接用 SSD，反而要大费周折搞一套 UFS 5.0？
答案只有两个字：功耗与热量（Power & Thermal）。
根据 Micron 的官方对比测试数据，UFS 在活跃状态下的功耗比同代客户端 SSD 低了近 70%，在休眠模式下的功耗更是足足低了 66%。
- 致命的热限频（Thermal Throttling）： NVMe/PCIe 协议栈是为了高性能计算设计的，其主控芯片的功耗和发热量极其惊人。在手机或汽车智能座舱这种完全密闭、没有风扇主动散热的狭小空间里，BGA SSD 一旦全速运行，会迅速因为过热而触发硬件保护，导致严重的“热限频”掉速。而 UFS 天生自带极强的热敏优化，能保证长时间高负载下不烫手、不掉速。
- 休眠机制的降维打击： 手机的使用场景是高度碎片化的（亮屏工作几秒，灭屏待机）。UFS 协议内嵌了诸如 Hibern8 等极低功耗的底层超快休眠/唤醒状态，能够做到“即用即醒，不用即死”。而 PCIe/NVMe 协议的链路初始化和电源状态切换过于沉重，频繁切换会导致严重的系统延迟并榨干电池。感兴趣的可以参考我们Saniffer公众号发布很多文章和高清视频，查询关键词：L1.2
此外，手机 SoC（如高通、联发科）内部的摄像头、显示屏接口本就大量依赖 MIPI 协议生态，复用 MIPI M-PHY 作为存储接口，在硅片面积和布线复杂度上也是最优解。
03. 落地前夜：UFS 5.0 产业链的生态现状
在目前的 2026 年，UFS 5.0 已经完成了从“纸面标准”向“工程落地”的蜕变。
1. 硅前验证与主控 IP：Synopsys（新思科技）的全面降维
今年 4 月，新思科技（Synopsys）率先引爆市场，发布了业界首个完整的 UFS 5.0、UniPro 3.0 以及 M-PHY v6.0 的全套完整 IP 方案，并且已经在台积电的 N2/N2P（2纳米） 先进工艺节点上成功流片（Tape-out）。
在芯片研发阶段，为了保证设计出来的 UFS 5.0 主控能正常工作，新思集成了行业标准的 Synopsys Verdi® Protocol Analyzer（协议分析仪）。
重点：新思 Verdi 协议分析仪与第三方独立硬件分析仪有何区别？
这在业内是一个经常被混淆的概念。很多人会问，这个 Verdi 协议分析仪和市场上卖的 独立分析仪有什么不同？它能单独作为硬件测试仪用吗？
- 核心区别：硅前软件（Pre-Silicon） vs 硅后硬件（Post-Silicon）
- 独立第三方分析仪： 它们是物理硬件盒子。当芯片已经做出来了，焊在电路板上，测试工程师需要用物理探针（Probe）或者夹具（Interposer）夹在印刷电路板（PCB）的铜线上，抓取真正的电信号。对于这部分感兴趣的，可以在本文底部下载Saniffer编写的白皮书获得更多信息。
- Synopsys Verdi® Protocol Analyzer： 它是纯软件 EDA 验证平台。它运行在新思的软件仿真器或 ZeBu 硬件加速器上。它解析的不是真实的电信号，而是芯片流片前、在虚拟世界里运行产生的波形文件（如 FSDB/VCD）。它能够把底层的 0101 电平波形，直接“翻译”成可读的 UFS 5.0 事务层数据包（TLP）和指令日志，极大地加速了前端 RTL 工程师的 Debug 速度。
- 能作为独立分析仪用吗？ 不能。 Verdi 协议分析仪无法脱离新思的 EDA 仿真验证生态系统，它不能像第三方硬件盒子那样插上探针去测一块真正的物理主板。它的“独立性”仅体现在它能够作为一个独立的调试软件模块，导入并分析各种仿真平台导出的数据报文，用来验证逻辑设计的合规性。
2. 硅后物理器件：Kioxia（铠侠）首发打样测试

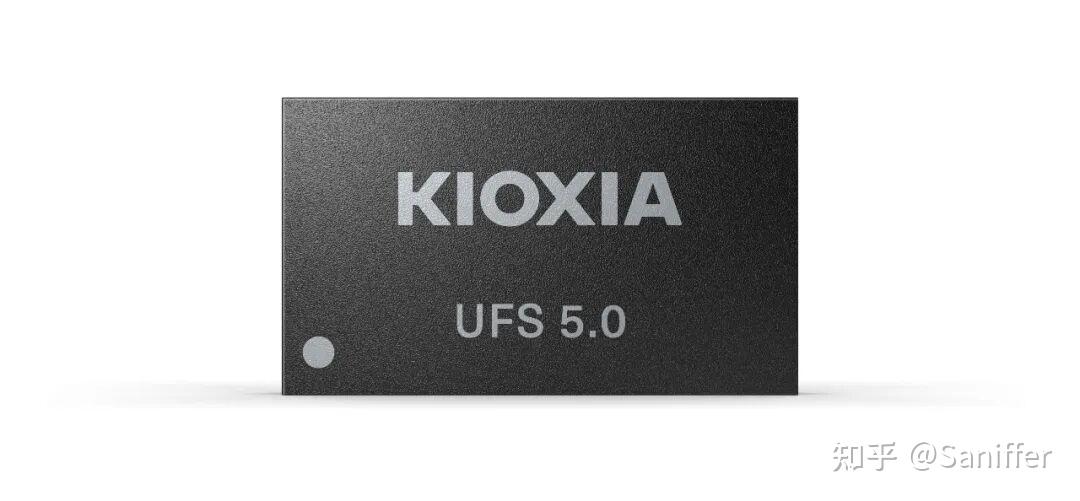

在物理硬件颗粒端，日本闪存巨头铠侠（Kioxia）已经率先推出了全球首款 UFS 5.0 嵌入式闪存存储测试样片（Evaluation Samples）。
Kioxia UFS 5.0 样片关键规格解析：
根据官方披露的技术细节，铠侠这颗器件可谓战力拉满：
- 容量与封装： 提供 512 GB 和 1 TB 两种大容量版本。其封装尺寸被压缩到了惊人的 7.5 × 13 mm，厚度极薄，这为手机主板省下了大量寸土寸金的空间。
- 核心架构： 采用了铠侠自研的 UFS 5.0 控制器，并搭配了最新的第 8 代 BiCS FLASH™ 3D 闪存颗粒。
- 针对端侧AI优化： 配合铠侠正在开发的 KIOXIA AiSAQ™（智能手机端侧 AI 向量数据库搜索技术），该芯片可以实现超高速的本地大模型参数加载与向量检索，让“无网环境”下的端侧生成式 AI 响应速度大幅提升。
兼容性透视：它和高通、联发科的验证板配合得怎么样？
铠侠在官方声明中明确指出：“这批样片目前正定向提供给正在开发 UFS 5.0 兼容主控系统的核心芯片组供应商（Chipset Vendors），以用于流片后的性能评估和互操作性测试（Interoperability Testing）。”
在移动和车载供应链中，这里的“供应商”指的就是高通（Qualcomm）与联发科（MediaTek）。
由于 UFS 5.0 的物理层需要 SoC 平台的硬件控制器原生支持（必须内置 M-PHY v6.0 的 IP 核）。在当前的 2026 年时间线上，铠侠这批样片主要在与两家巨头的最新一代旗舰/次旗舰平台验证板进行联合调试：
- 高通阵营： 正在配合高通下一代基于全新 Oryon 架构的骁龙 8 Elite（第二代/或传闻中的骁龙 8 Gen 5）开发验证平台进行高频信号完整性测试。
- 联发科阵营： 正在对齐联发科最新的天玑 9500（Dimensity 9500）系列工程开发板。由于联发科在端侧 AI 向量计算上跟进极快，铠侠的 AiSAQ 技术在天玑平台的验证板上据传有着非常深的底层指令集协同。
Saniffer公司提供的针对UFS的测试工具的软件涵盖了对应UFS 5.0/5.1的测试用例包，尤其是针对最新发布的UFS 5.0/5.1 device产品。
04. 幕后迷局：为什么美光（Micron）在一年多前彻底放弃了 UFS 研发？
在这场热闹的 UFS 5.0 盛宴中，唯独缺少了一个往日的存储巨头——美光（Micron）。
在 2025 年 8 月左右，美光科技突然在行业内丢下了一颗炸弹：宣布在全球范围内停止未来所有移动端 NAND 闪存产品的研发，这其中明确包含了直接叫停第五代通用闪存存储（UFS 5.0）的项目。
曾经在移动端市占率不低的美光，为什么要选择在 UFS 5.0 爆发的前夜“壮士断腕”？其背后的核心商业逻辑非常现实：
1. 全球智能手机市场饱和，利润空间被严重压缩
美光高层在当年的行业会议上坦言，全球智能手机和消费级平板市场已经高度饱和，出货量增长极其缓慢。在低迷的消费电子周期中，移动端 NAND 闪存（包括 eMMC、UFS、uMCP）沦为了价格战的重灾区，毛利率被无限压低。与其在红海里和三星、SK海力士、铠侠贴身肉搏，不如寻找利润更高的赛道。
2. 生成式 AI 基础设施对产能的疯狂“虹吸效应”
这是美光做出的最彻底的战略转型。自 2024、2025 年 AI 大模型全面爆发以来，全球超大规模数据中心、AI 算力服务器对于 HBM（高带宽内存）、企业级高容量 DRAM 以及 企业级 PCIe 5.0/6.0 SSD 的需求呈现出前所未有的饥渴状态。
在晶圆（Wafer）整体产能有限的情况下，美光保留消费级或移动级产品线，就意味着要分流原本可以卖给英伟达、微软或谷歌等超大客户的晶圆数量。 为了追求极致的利润和战略客户关系，美光果断做出了选择：彻底退出低毛利的消费级和移动端存储研发（包括其著名的 Crucial 英睿达品牌也在 2026 年初全面撤出市场通路），将所有核心研发资本和晶圆产能，全部梭哈到企业级 AI 存储这台“印钞机”上。
结语
美光的离场，并没有减缓 UFS 5.0 战车的轰鸣。相反，随着新思科技在 2 纳米节点上为主控铺平道路，以及铠侠 1TB UFS 5.0 样片源源不断地送往高通与联发科的实验室，端侧 AI 的高速存储时代已经近在咫尺。
下半年，当各大手机厂商的全新端侧 AI 旗舰机上市时，那一项项令人惊艳的本地大语言模型秒回、本地文生图秒出的功能背后，请记住，正是 UFS 5.0 这条在铜线上飙到 10.8 GB/s 的超级数据高速公路，在默默地源源不断输送着算力燃料。
了解更多关于下一代移动端 AI 存储的实际演进细节，可以参考铠侠针对 UFS 5.0 的官方技术展示视频，该内容详细展示了 10.8GB/s 理论带宽对端侧生成式大模型在智能手机上落地的重大意义。
一、 核心痛点与 UFS 5.0 的性能突破
- 端侧 AI 的存储瓶颈： 在过去，传统的 UFS 读取速度是严重的性能瓶颈，极大地限制了手机等个人设备所能处理的大语言模型（LLM）的尺寸。因为要运行端侧 AI，必须将大模型从存储操作系统和应用的 UFS 闪存中加载到 DRAM（运行内存）中。
- 速度直接翻倍： 全新推出的 UFS 5.0 标准同时实现了高速度与大容量。其理论最大读写速度达到了惊人的 10.8 GB/s，几乎是前代技术的两倍，从而让端侧 AI 无需依赖网络或云端连接，即可直接在本地顺畅运行。
二、 软硬结合解决 RAG（检索增强生成）难题
- DRAM 容量不足的挑战： 为了缓解 AI 幻觉并提高回答的可靠性，AI 需要检索 RAG数据库来获取最新的准确信息。但大规模的 RAG 数据库体积过于庞大，根本无法完全塞进有限的 DRAM 中，导致性能大打折扣。
- Kioxia AiSAQ 软件黑科技： 为了应对这一挑战，铠侠对其自研的生成式 AI 向量搜索软件技术 Kioxia AiSAQ 进行了升级。该技术允许智能手机直接从 UFS 闪存中检索相关的数据库信息，而无需占用 DRAM 空间。
- 高效本地协同： 高性能的 UFS 5.0 硬件与 AiSAQ 软件算法相结合，让高精度的 AI 深度处理完全可以在本地设备上独立完成。
三、 端侧 AI 的核心优势与未来生活场景
视频指出，基于该方案的端侧 AI 具备四大与生俱来的优势：隐私保护、高度个性化、完全离线使用、以及极快的响应速度。在未来，它将在生活中扮演三种极具未来感的角色：
- 个人造型师（Personal Stylist）： 在用户授权的前提下，读取本地数据并为用户量身定制穿搭指南。
- 导航员（Navigator）： 即使在完全没有网络信号的离线状态下，也能通过调用现有数据提供即时精准的导航协助。
- dependability 伴侣（Dependable Companion）： 它能记住用户的过往生活经历，并智能协助用户创造全新的体验。
