【高清视频】Quarch公司新推出的PCIe 6.0 EDSFF SSD桌面测试盒演示
随着今年国内不少SSD controller和SSD盘的厂家开始研发、测试PCIe 6.0 产品，那么在没有PCIe 6.0主机的情况下，这需要购买我们销售的PCIe 6.0 主机卡之外（参见之前我们发布的针对该卡各种高清视频，最近一期《PCIe 6.0主机卡+Gen6 E3.S转接卡初次使用演示》文章第一段可以找到大部分关于该PCIe 6.0主机卡的各种高清视频），目前Quarch也推出了其PCIe 6.0速率的针对EDSFF (E3, E1)的一体化集成的可以同时测试热插拔/故障注入，电压拉偏，功耗测量/sideband监测工具 - PCIe 6.0 EDSFF桌面磁盘测试盒，这个是大家都熟悉的的传统的上述三种功能独立的Quarch测试工具之外的一个全新产品！
下面就是我们拿到该产品后的第一次正式拍摄的视频，时长大概30分钟，下面是基于视频内容整理形成的完整文字总结供大家参考。
为了方便工程师观看，我们针对本期视频并处理添加了中文字幕供大家参考。如果想看高清视频建议要在电脑上打开上面的视频链接进行观看！创作不易，欢迎分享到朋友圈或者与朋友讨论！如果想搬运我们的视频请告知我们。
【高清视频】Quarch公司新推出的PCIe 6.0 EDSFF SSD桌面测试盒演示

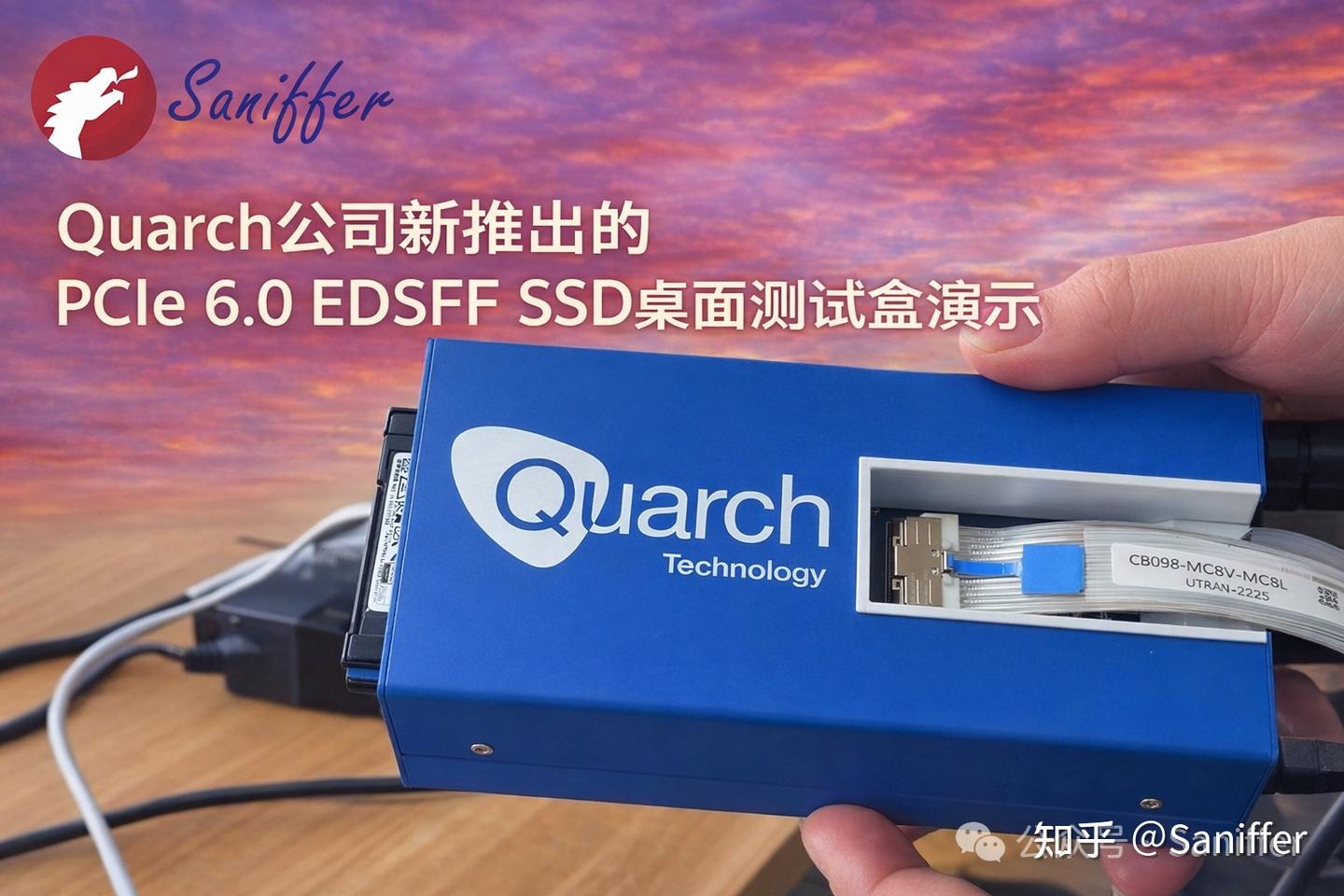

Quarch PCIe 6.0 EDSFF Desktop Drive Enclosure
物理连接、功能定位与测试环境搭建介绍
一、视频背景与产品定位
本次视频围绕英国 Quarch 公司推出的 PCIe 6.0 Desktop Drive Enclosure（桌面式 SSD 测试盒） 展开，核心目的是演示其在真实测试环境中的物理连接方式、供电结构、管理接口以及与 PCIe 6.0 / 5.0 主机环境的配合方式。
Quarch 以往的产品体系主要集中在两大方向：
- 热插拔 / 故障注入（Hot Swap / Fault Injection）
- 功耗与电源相关测试（PPM / PAM）
而本次展示的产品属于一个较为特殊的新形态：
- 专门面向 PCIe 6.0 SSD
- 以 EDSFF（E3.S / E1.S）为唯一目标接口形态
这与 PCI-SIG 在两年多前明确的技术路线保持一致：
PCIe 6.0 SSD 仅保留 EDSFF 形态（E3.S / E1.S / E3.L / E1.L）
二、支持的 SSD 形态与链路能力
1. 接口与代际支持
- 目标协议代际：PCIe 6.0
- SSD 形态：
- E3.S（视频演示所用）
- E1.S（同样支持）
由于当前 PCIe 6.0 SSD 尚未普遍量产，演示环境中实际插入的是一块 PCIe 5.0 的 E3.S SSD（铠侠），用于功能与链路验证。
在真实使用中：
- 若插入 Gen5 SSD → 协商为 Gen5 x4
- 若插入 Gen6 SSD → 可协商为 Gen6 x4 / x8
三、外观结构与接口组成
1. 前面板
- 明确标识：“Gen6 E3 Desktop Drive Enclosure”
- 状态指示灯：
- Activity / Action 状态
- 功能简洁，主要用于运行状态观察
2. 后面板接口组成
后面板是该产品的工程价值核心，主要包括：
- 12V 独立供电接口
- 为整个 Enclosure 及 SSD 供电
- 不依赖主机供电
- 连接管理笔记本 / 台式机
- 用于软件控制、状态读取
- 同样用于管理访问（部分环境可选）
- 接收外部 Quarch PPM（如 QTL1999） 的电源输出
- 10 芯（2×5）电源接口
- 插入后状态灯变绿，表示 PPM 已成功接管供电
四、PPM / PAM 的集成逻辑（重要澄清）
1. 常见误区说明
视频中明确澄清了一个用户非常容易误解的问题：
“不带 PAM 的型号，是否可以通过外接 USB-C + PAM 管理模块实现 PAM 功能？”
答案：不可以。
2. 正确理解方式
- 带 PAM 的型号：
- PAM 管理模块 + PAM 治具板（Mezzanine）已全部集成在 Enclosure 内部
- 即插即用，无需外挂模块
- 不带 PAM 的型号：
- 内部没有 PAM 治具板
- 无法通过外接方式“补齐 PAM 功能”
视频中明确提到：
Include PAM Mezzanine 表示 PAM 的完整硬件与管理能力已经集成
五、型号区分逻辑（X8-0 / X4-4 / X8-8）
这是该产品选型时最关键的一部分。
1. 型号命名含义
以 X8-0 / X4-4 / X8-8 为例：
- 前半部分（X8 / X4） → 表示支持的 PCIe Lane 数
- 后半部分（-0 / -4 / -8） → 表示是否支持 PCIe 差分信号级控制能力
2. X8-0 的能力边界
- 不支持：
- Lane enable / disable
- Tx / Rx 正负极性控制
- Lane 降速、降宽（x8 → x4 / x2 / x1）
- PCIe 差分信号毛刺注入（glitch / fault）
- 支持：
- 供电控制
- 热插拔（Hot Plug / Hot Swap）
- 基础测试
3. -4 / -8 型号的能力
- 支持：
- Lane 级别控制
- PCIe 差分信号通断
- 故障注入（Breaker 场景）
- 成本显著更高
- 因为涉及 PCIe 6.0 等级的高速模拟开关与注入芯片
4. 经济性建议
如果不需要做 PCIe 信号级控制与毛刺注入，选择 X8-0 / X4-0 型号即可，性价比最高。
六、整机测试环境搭建说明
1. 主机平台
- 主板：ASUS Intel Z890
- CPU：Intel PCIe 5.0 CPU
- 插槽能力：PCIe 5.0 x16
当前阶段（2026 年前后）：
- 市场上几乎不存在原生 PCIe 6.0 主机平台
- 所以测试环境普遍采用 Gen5 Host + Gen6 Switch 扩展
七、Gen6 Switch Host 卡与 MCIO 连接
1. Host 卡说明
- 厂商：Serial Cables（演示样品）
- 芯片：Broadcom PCIe 6.0 Switch
- 总 Lane 数：80 lanes
- 与 CPU 协商结果：Gen5 x16
2. 下行接口
- MCIO Gen6 x8 接口 × 多路
- 一根 MCIO Gen6 x8 Cable：
- 可转接 2 × EDSFF Gen6 x4
- 或直接连接到 Quarch Enclosure
3. 使用 Quarch Enclosure 的优势
- 无需额外 SATA / 辅助供电
- Enclosure 内部统一完成：
- 供电
- 管理
- 测试治具功能
八、供电系统与 PCIe 5.1 辅助电源
1. Switch Host 卡供电特点
- 功耗较高
- 需要 PCIe 5.1 辅助供电接口
2. 线缆结构说明
- 主供电：2×6 pin
- 管理控制：4 pin
- 电源模块建议：
- 选择带 两个 PCIe 5.1 输出头 的型号
- 成本相对较高，但稳定性关键
九、管理接口与软件控制
1. 管理连接方式
- USB Type-C → 管理 CPU → PCIe Switch
- 连接后系统会识别出 多个串口
2. 管理方式
- 工具：TeraTerm
- 常用命令：
showport：查看链路状态FDL：固件升级相关clock：时钟相关配置
3. 链路状态解读
- Degraded：
- 能力：Gen6 x16
- 实际：Gen5 x4 / x8
- 表示硬件能力 > 当前协商结果
- 例如：
- 属于正常现象，不是故障
十、整体总结
该视频系统性展示了 Quarch PCIe 6.0 Desktop Drive Enclosure 在当前产业阶段中的真实定位：
- 不是单纯的 SSD 外壳
- 而是一个高度工程化的：
- PCIe 6.0 EDSFF 测试平台
- 可组合 PPM / PAM / Hot Swap / Fault Injection
- 专为：
- 芯片验证
- SSD 控制器开发
- PCIe 6.0 早期生态验证
在 PCIe 6.0 主机尚未普及的现实背景下，该产品与 Gen6 Switch Host 卡 + MCIO 线缆体系 共同构成了一套可落地、可复现、可扩展的测试解决方案。
