【高清视频】PCIe 6.0主机卡+Gen6 E3.S转接卡初次使用演示
我们之前做过很多期PCIe 6.0主机卡（也叫switch卡）的高清演示视频，感兴趣的可以查询一下Saniffer公众号往期文章，或者直接点击下面的连接，包括Gen6 Switch + Switch；Switch + CX-8（一）和（二）；Switch + Quarch故障注入卡 + Switch；Switch + 0.3米延长线 + Switch卡等等；另外，我们也拍摄了如何使用Gen6 switch卡连接Gen6 SSD的几期视频，包括Gen6 switch + MCIO x8 转接2*EDSFF female connector；Gen6 switch + MCIO x8 to 2* MCIO x4 + Gen6 8盘位盘柜，等等。

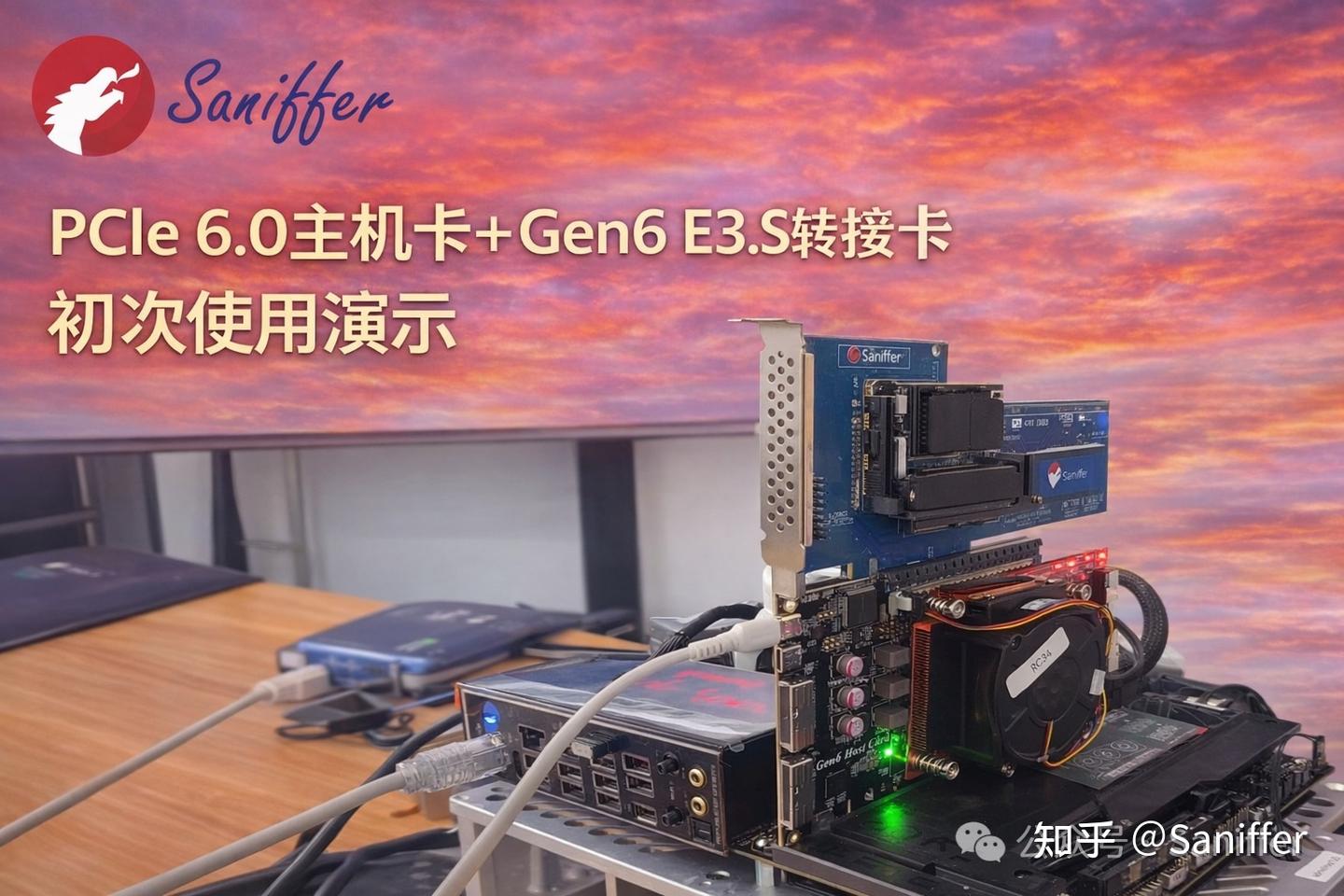

我们今天演示的是PCIe 6.0主机卡顶部的插槽加入一个Gen6 E3.S转接成金手指的转接卡来测试一个E3.S SSD。
【高清视频】PCIe 6.0主机卡+Gen6 E3.S转接卡初次使用演示
一、视频内容总体结构
视频分为两个主要部分：
- Gen6 Switch 卡的初次使用说明 面向第一次接触该 Gen6 Switch 的用户，重点讲清楚：
- 使用前需要准备哪些软硬件
- Switch 的基本结构与接口
- 管理方式与基本操作逻辑
- 测试环境如何搭建
- 不同连接方式的优缺点
- 实际建链与速率确认方法
二、Gen6 Switch 初次使用前的关键准备
1. 硬件与系统架构说明
- 该 Gen6 Switch 板卡内部包含：
- 一颗 Broadcom PCIe 6.0 Switch 芯片
- 一颗 独立的管理 CPU（MCU）
- Switch 的管理功能并不依赖主机 OS，而是通过独立的管理串口完成。
2. 管理串口软件（MCU 管理软件）
- 必须准备一款串口终端软件（视频中推荐使用官方提供版本）：
- 官方文档、升级步骤、截图全部基于该软件
- 原厂（SerialCables / 芯片原厂）内部也是使用同一版本
- 原因：
- 若用户已有其他串口工具（如 Tera Term、SecureCRT），也可以使用，但需自行对照操作。
📌 建议：
初次使用阶段，优先使用官方推荐的串口管理软件，避免不必要的操作偏差。
3. 供电方式与注意事项（非常关键）
- 该 Gen6 Switch 不通过 PCIe 金手指供电
- PCIe 插槽最大仅 75W
- Gen6 Switch 功耗明显超过该限制
- 原因：
- 实际供电方式：
- 使用 PCIe 5.1 外接供电接口
- 实验室推荐专用电源模块
- 若已有电源模块：
- 可使用 8-pin → PCIe 5.1 转接线
- 原厂提供推荐线序
⚠️ 重要风险提示：
- 使用第三方转接线（非原厂）：
- 即使线序正确
- 若出现问题，不在售后保修范围内
4. 用户手册（User Manual）的重要性
- 强烈建议首次使用前完整阅读最新版 User Manual
- 注意区分：
- 旧版 MCU 命令界面（可忽略）
- 新版 MCU 管理界面（当前主流）
- 手册中详细包含：
- 所有管理命令说明
- DPR 模式解释
- 固件与管理软件的升级方式
- 端口状态与速率查看方法
📌 关键说明：
- Broadcom Switch Firmware 与 管理软件（MCU） 是 两个独立升级体系，互不冲突。
三、Gen6 Switch 硬件接口与结构说明
1. 板卡接口布局概览
- 上游接口：
- PCIe 金手指（x16，Gen6 能力）
- 下游接口：
- 4 × Gen6 MCIO x8 接口
- 1 × 顶部 Gen6 x16 插槽
- 管理接口：
- 上方：管理 MCU（用户主要使用）
- 下方：直连芯片内部（需 Broadcom NDA，一般用户不用）
- 2 个串口
2. DPR（Dynamic Port Reallocation）模式
- 下游端口工作在 DPR 模式
- 特点：
- 可根据实际连接设备
- 自动协商带宽与 lane 数
- 对用户而言：
- 无需手动配置 lane 拆分
- 更接近“即插即用”的测试体验
四、EDSFF（E3）SSD 测试的两种典型方式
假设被测 SSD 为 EDSFF E3，PCIe x4 接口：
方式一：EDSFF → AIC 转接卡（插槽方式）
- 使用 Gen5/Gen6 EDSFF 转 AIC 转卡
- 插入 Switch 顶部 x16 插槽
- 特点：
- 结构稳定
- 适合台架长期测试
- 走标准插槽路径
方式二：MCIO x8 → EDSFF 转接线（线缆方式）
- 使用原厂提供的 Gen6 级别 MCIO x8 → 双 EDSFF 转接线
- 特点：
- 可直接拖出 E3 硬盘
- 灵活、直观
- 适合调试、演示、临时测试
📌 结论：
两种方式在功能上等价，选择取决于测试场景与结构需求。
五、上电顺序与状态判断
1. 推荐上电顺序
- 先给 Switch 外接电源上电
- 再启动主机
2. LED 指示灯的速率判断方法
- 蓝色 LED 闪烁频率 = 当前链路速率
- Gen6：不闪（常亮）
- Gen1 → Gen5：从慢闪到快闪
- 非常直观，无需进系统即可判断速率级别
六、链路状态与管理命令查看
- 通过串口软件连接管理 MCU
- 常用命令：
showport：查看端口速率、lane 数、上下游状态- 信息与操作系统中看到的 PCIe 信息 完全一致
- 初次使用者可：
- 同时在系统与 MCU 中对照确认，增强信心
七、进阶功能与权限说明
- 管理命令中包含：
- DPR 模式详细说明
- 时钟模式配置（CC / SRNS）
- 端口与链路参数
- 涉及寄存器级操作（如 MW 类命令）：
- 需要 Broadcom NDA
- 普通用户一般不需要、也无法使用
八、演示总结
我们这期视频的核心价值：
这期视频并不是在“讲参数”，而是从工程实操出发，系统性地回答了 第一次拿到 Gen6 Switch 卡该怎么用、如何安全供电、如何管理、如何快速搭建 EDSFF SSD 测试环境 这四个最容易踩坑的问题。
对于首次接触 PCIe Gen6 Switch / EDSFF SSD 测试的工程师来说，这是一个非常标准、可复用的入门参考流程。
