从测试与验证视角看 EDSFF
——新一代数据中心 SSD 形态带来的工程挑战与机会
一、为什么说 EDSFF 首先是一个「测试问题」，而不是一个「产品问题」
从测试工程的角度看，EDSFF 的出现，并不是简单地：
“SSD 换了个外形”
而是同时引入了 功耗、速率、密度、系统耦合度 四个维度的跃迁。
核心判断：
EDSFF 把原来“单盘级测试”的问题，升级成了“系统级联合验证”的问题。
二、EDSFF 带来的 4 个“必须重新定义”的测试维度
1. 功耗维度：从「10W 级」进入「25–40W 级」
传统 SSD 测试假设
- 10–15W
- 峰值短、平均低
- 热惯性小
EDSFF 现实
- 持续功耗：25W / 40W
- AI / 日志 / KV Store 场景下 长时间满载
- 热稳态成为主问题
测试挑战：
- 稳态功耗 vs 瞬态功耗
- 上电、掉电、电源毛刺下的行为
- 多盘并发时对 PSU / Backplane 的冲击

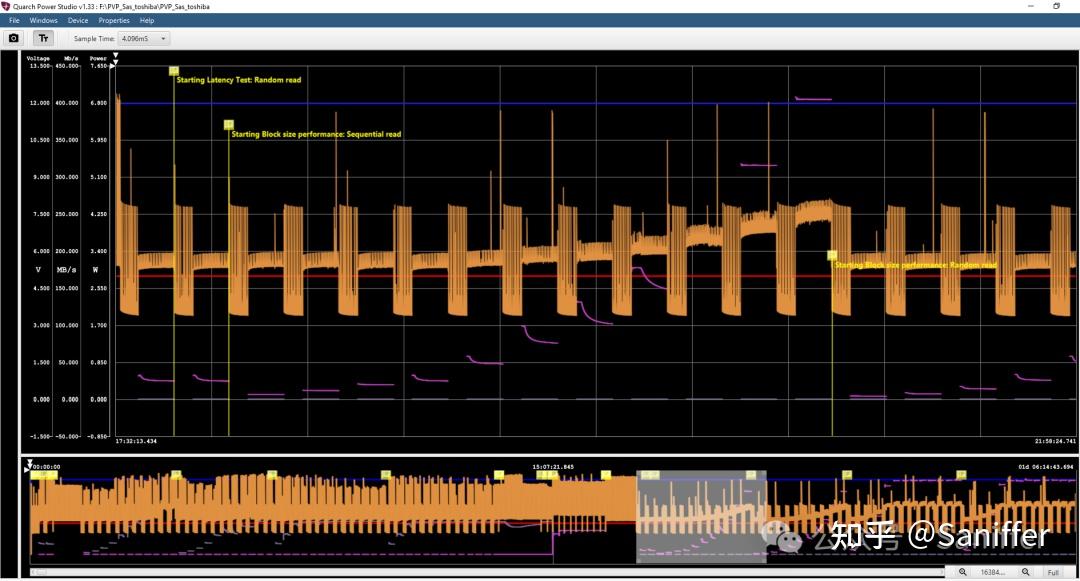

测试关键词：Power Profile / Inrush Current / Steady-state Load
测试工具推荐：

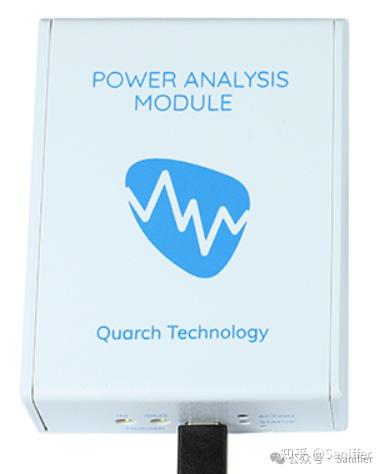

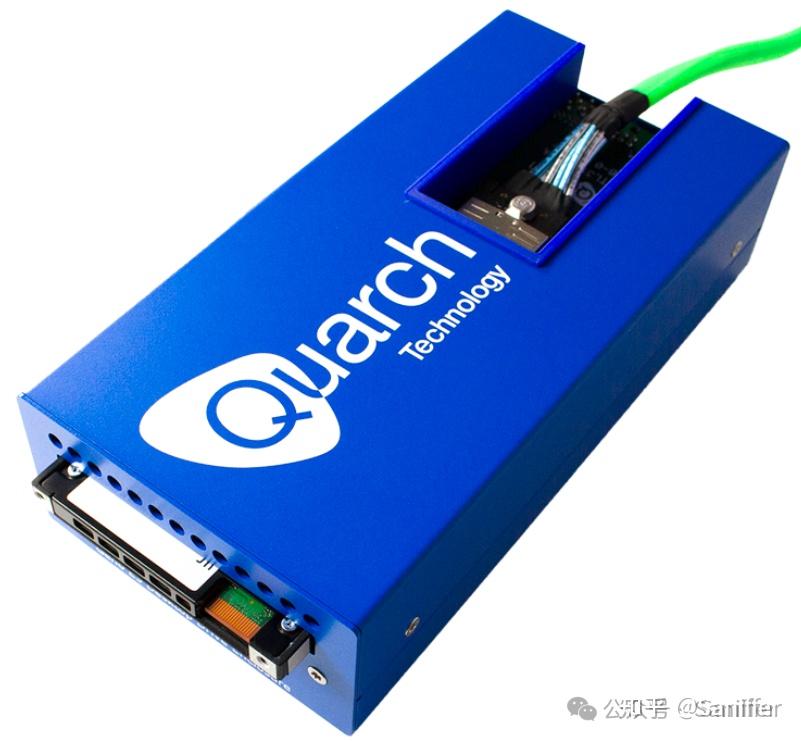

Quarch公司PCIe 6.0 E1.S, E3.S PPM 和PAM，具体可以参见Saniffer写的测试工具白皮书15.0版本的chapter 4.2 (PPM)和4.3(PAM)
2. 高速互连：PCIe Gen5 / Gen6 不再是“理论值”
EDSFF 的设计前提就是：
必须为 PCIe Gen5 甚至 Gen6 预留空间
对测试意味着什么？
- 32 GT/s → 64 GT/s
- FLIT 模式、FEC、复杂链路训练
- Retimer / Redriver / Cable 介入
必须覆盖的测试点：
- Link Training 全流程（含异常路径）
- Equalization 失败/回退场景
- 错误注入（CRC、Replay、FEC）
测试关键词：Signal Integrity / LTSSM / Error Injection
测试工具推荐：
- Keysight or Tek示波器

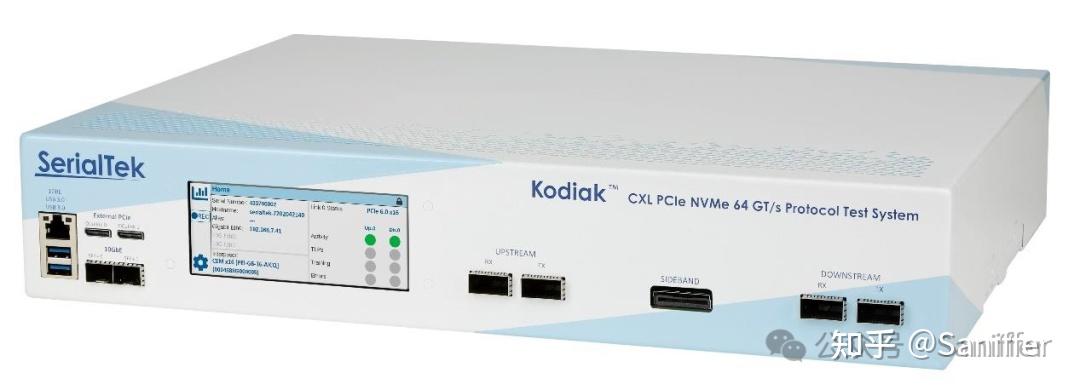

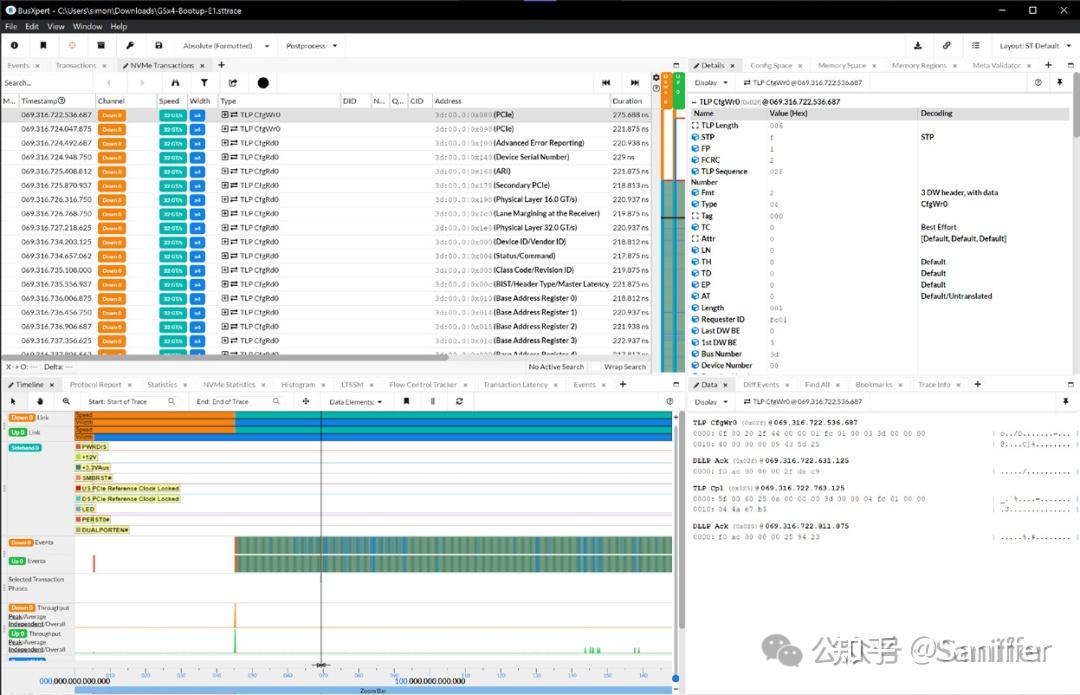

- SerialTek PCIe Gen6 协议分析仪分析LTSSM问题以及correctable error, uncorrectable errors, link recoveries,等等

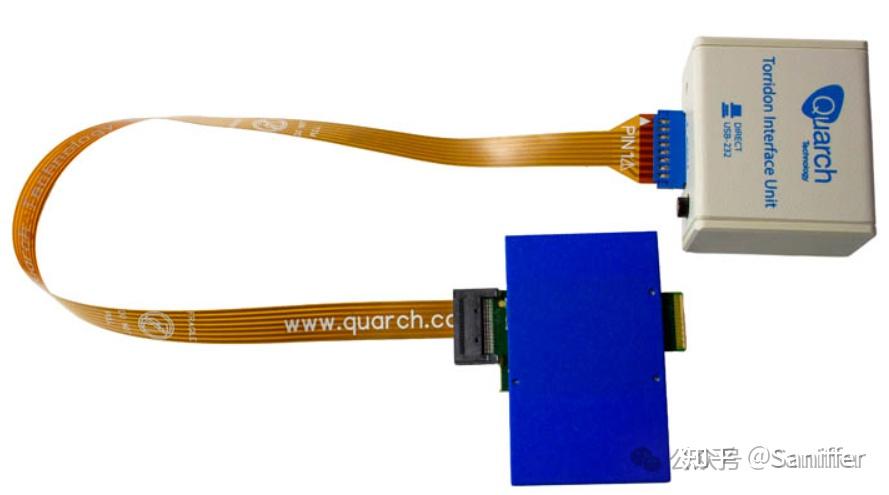

- Quarch PCIe Gen6 x4 EDSFF 故障注入工具
3. 散热与结构：SSD 不再是“被动件”

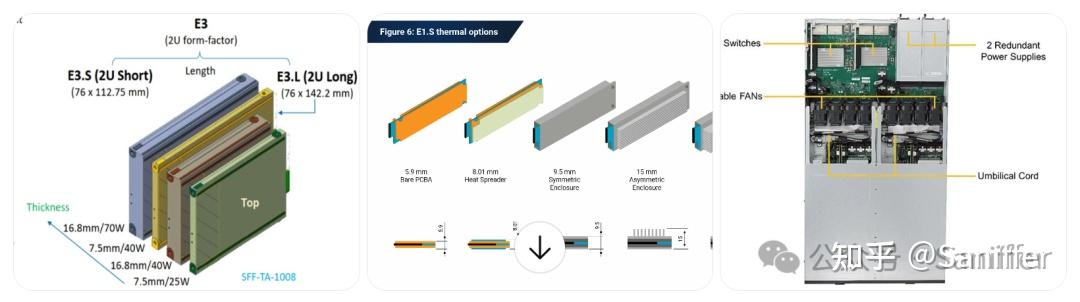

EDSFF（尤其 E3）最大的工程价值在于 纵向气流 + 大散热面积，但这对验证是“双刃剑”。
新问题出现：
- 不同厂商 SSD 的热阻差异巨大
- 插槽位置影响温度分布
- 前面板风道成为系统变量
必须验证：
- 单盘满载 vs 多盘满载
- 相邻盘热耦合
- 高温降频（Thermal Throttling）触发条件
测试关键词：Thermal Profile / Hot Spot / Airflow Dependency
测试工具推荐：

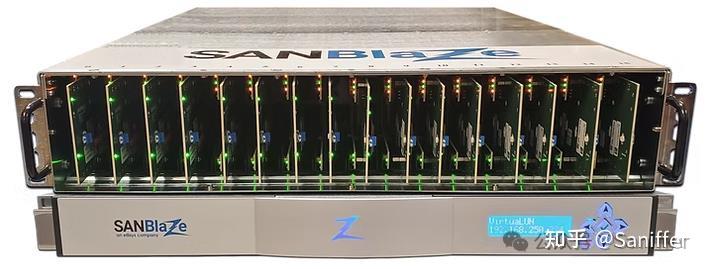

Sanblaze PCIe 6.0 EDSFF 16盘位测试系统
4. 形态与密度：热插拔不再是“低频事件”
EDSFF 的目标之一是 高密度 + 前插拔 + 云化运维。
这意味着：
- 热插拔是常态
- 异常拔插是必测项
- 运维误操作必须被系统兜底
必须覆盖的场景：
- Link Up 状态下热插拔
- IO 压力下热拔
- 掉电 + 恢复 + 重枚举
测试关键词：Hot Plug / Surprise Removal / Recovery
测试工具推荐：

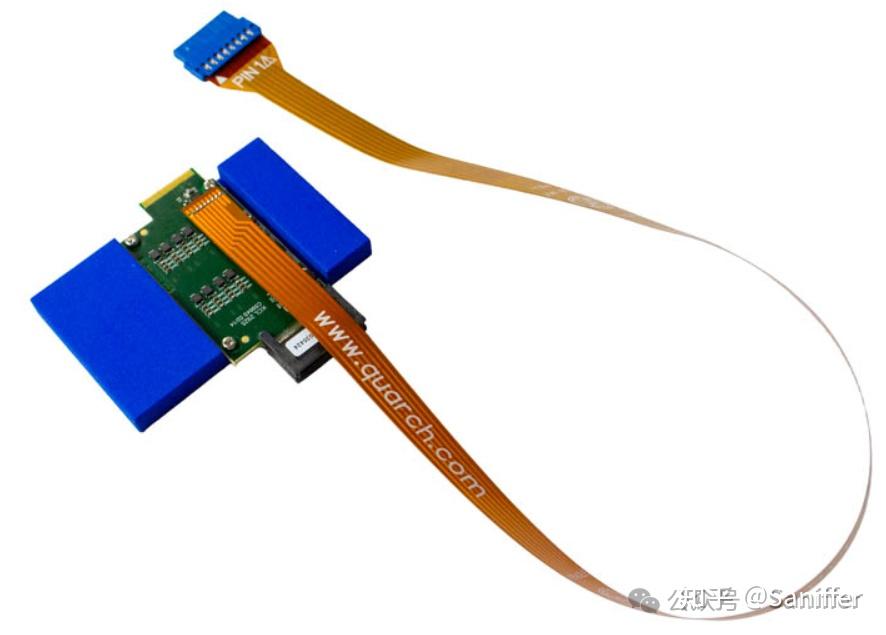

Quarch PCIe Gen6 x4 EDSFF热插拔自动化测试工具
三、从「研发 → 验证 → 量产」的 EDSFF 测试路线图
1. 研发阶段（Design Validation）
重点不是“跑分”，而是：
- PCIe 物理层稳定性
- NVMe 协议健壮性
- 功耗与热模型建立
典型测试：
- 协议分析（TLP / DLLP / FLIT）
- 错误注入 + 恢复路径
- 长时间压力测试（Burn-in）

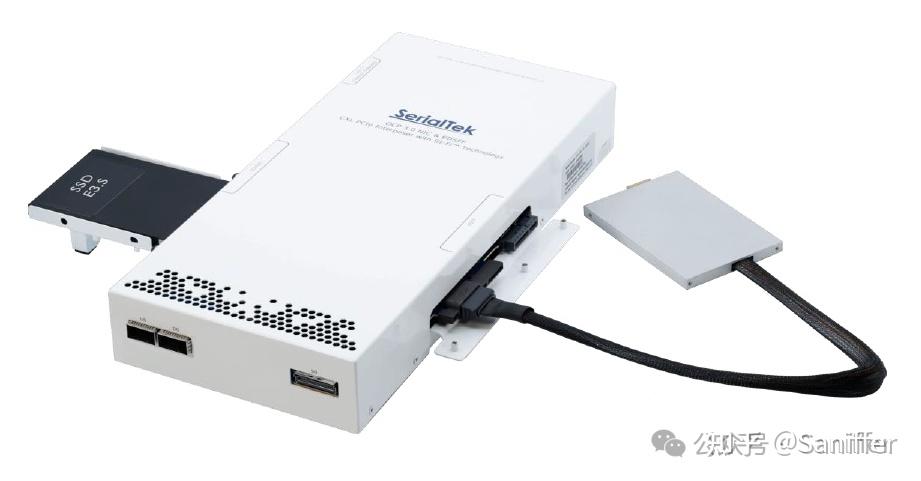

推荐工具：SerialTek PCIe 6.0 EDSFF (E1.S, E3.S)协议分析仪
2. 系统验证阶段（System Validation）
这是 EDSFF 真正放大测试价值的阶段。
关注点：
- 多盘并发
- 与 CPU / Switch / Retimer 的互操作性
- 整机风道 & 电源协同
典型测试：
- 多盘同时上电
- 多种 SSD 混插
- 极限 IO + 热环境
3. 量产与运维阶段（Production & OAM）
EDSFF 的商业价值很大一部分在于 规模化部署。
量产测试关注：
- 快速筛选（Go / No-Go）
- 自动化
- 一致性
运维关注：
- 现场故障定位
- 远程诊断
- 失效盘行为可解释性
四、为什么说 EDSFF 对「测试工具厂商」是一次结构性机会
从工程视角看，EDSFF 的出现意味着：
- 单纯 “插上能跑” 的时代结束
- 系统级问题暴增
- 黑盒测试失效
哪些能力会变成刚需？
- PCIe / NVMe 协议分析
- 电源与功耗监控
- 热插拔与异常注入
- 自动化回归测试
这正是 EDSFF 把“测试”从成本项，推向“系统可靠性核心环节” 的地方。
五、从测试角度给出的最终结论
EDSFF 不是给 SSD 带来挑战， 而是把原来被隐藏的系统问题全部显性化。
谁能：
- 提前看见问题
- 准确复现问题
- 稳定解决问题
谁就能在 AI + 数据中心存储时代站在更高的位置。
