兆芯格兰菲国产GPU发展路线（VIA S3G直系后代）
兆芯格兰菲国产GPU发展路线（VIA S3G正统续作）
兆芯格兰菲这脉国产GPU起源是VIA S3G
兆芯格兰菲本质上继承了威盛S3大陆研发团队，GPU为同一研发团队设计（威盛以前的X86 CPU由德州奥斯汀centaur团队设计）
VIA把S3商标左右倒右手卖给了HTC后，转手就把VIA S3G研发团队卖给了上海国资委并交付了X86 CPU设计资料成立上海兆芯（兆芯研发部门本质上是原VIA S3大陆研发团队，主攻集显芯片组，后来在复盘VIA L4350设计资料后掌握X86 CPU正向研发能力可独立完成X86 CPU、GPU、芯片组设计，无需购买IP可实现全自研）
兆芯格兰菲继承了S3当年在微软获得的DX API标准制定参与权，这个权利并没有随着当年S3品牌一块被威盛交给HTC。

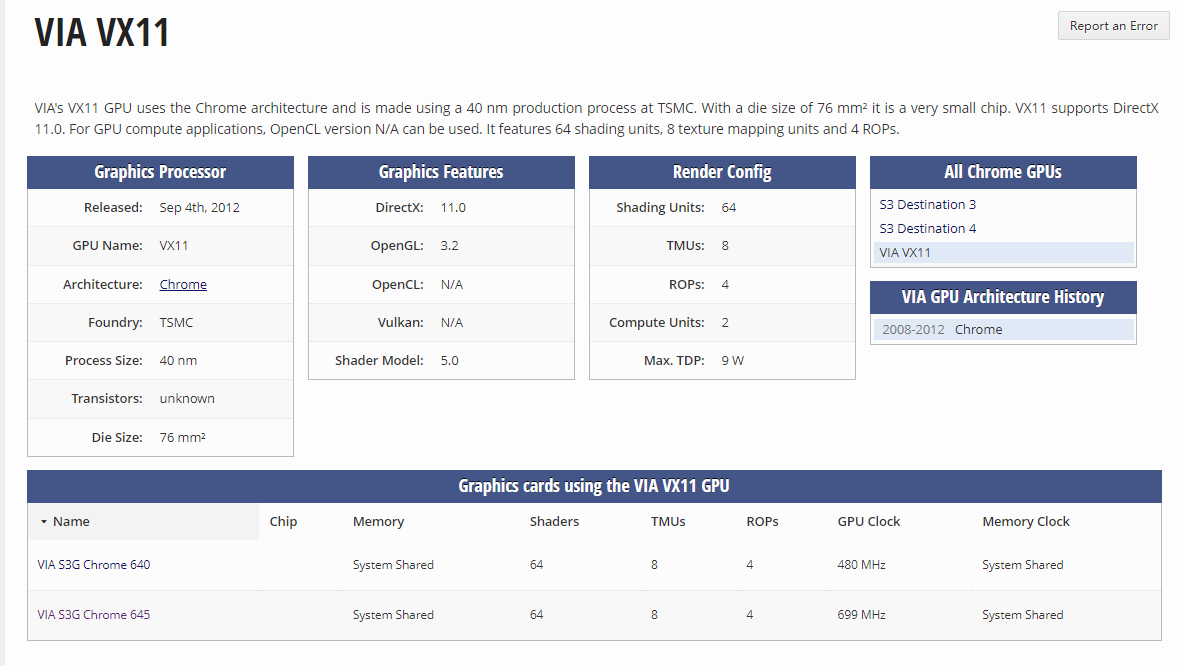

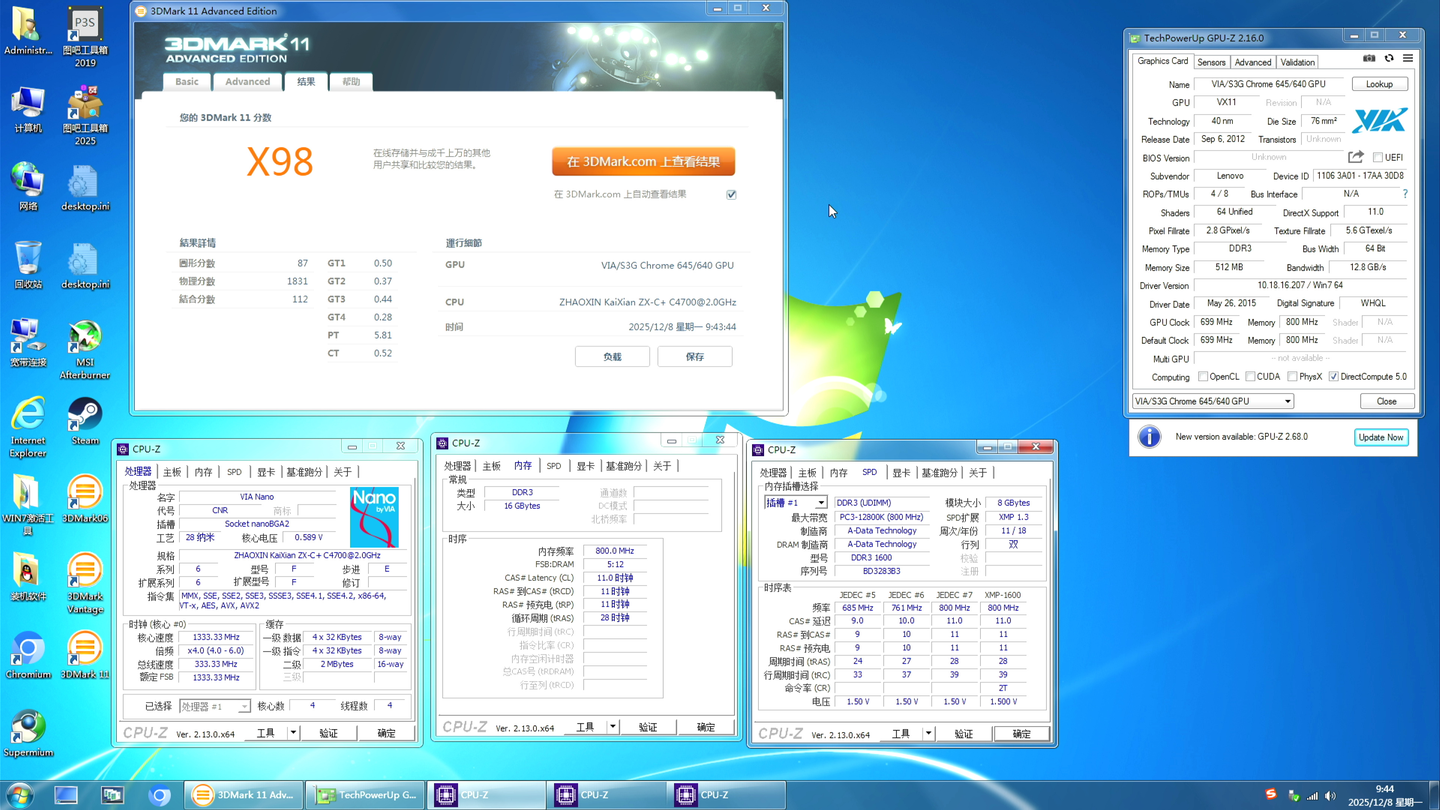

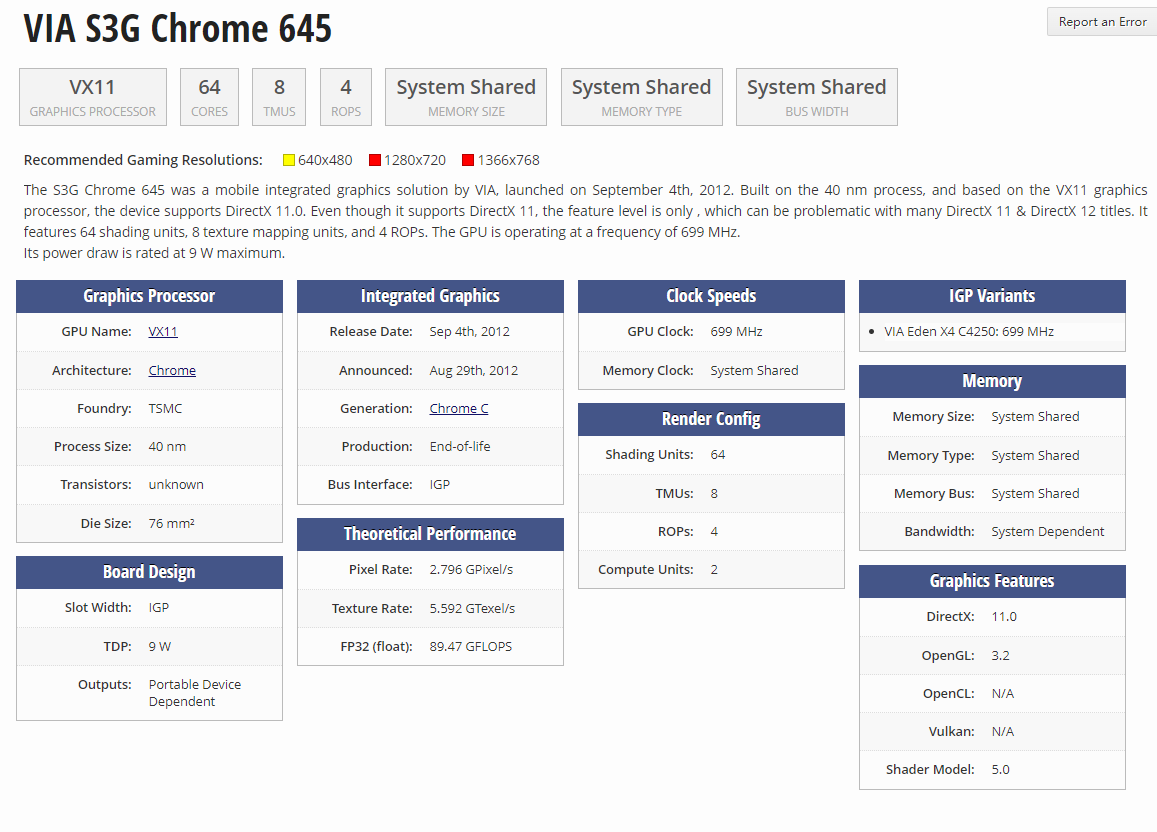

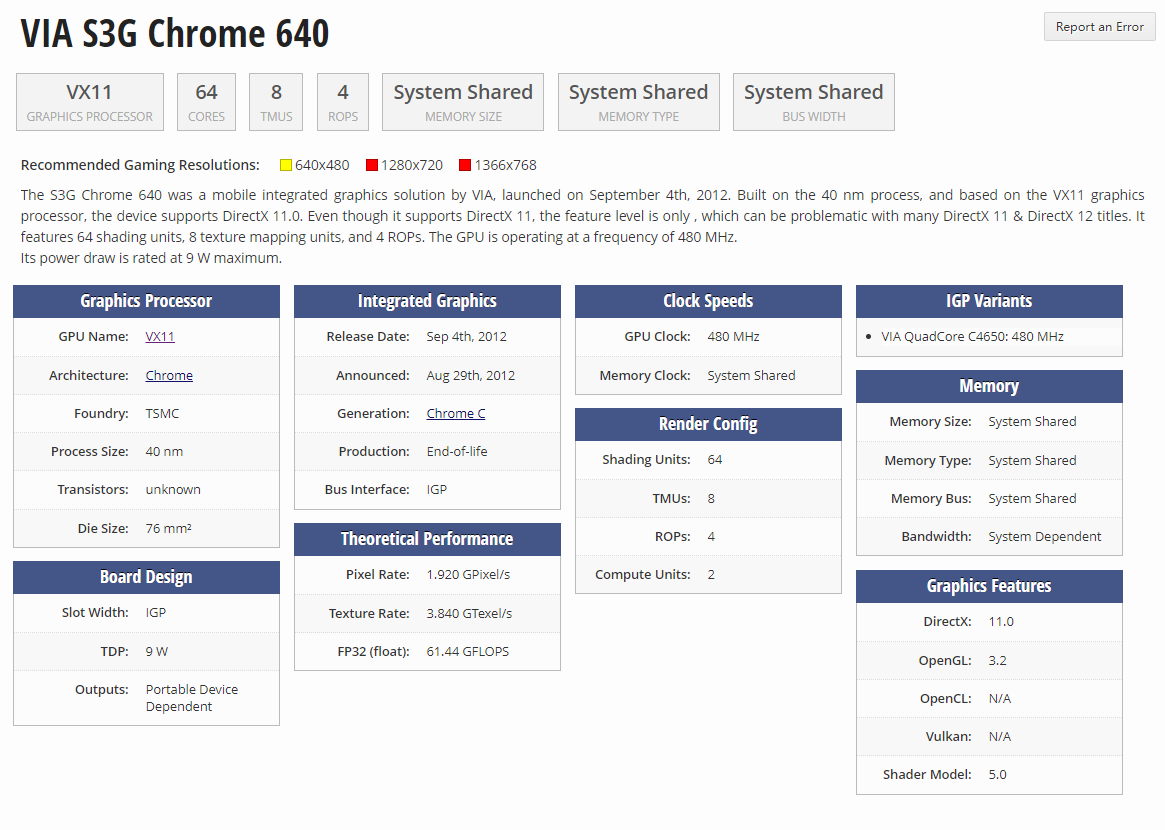

VX11（S3G C645/C640）
南北桥集显芯片组
2CU
64SP
700/480Mhz
支持DX11.0
在兆芯这VX11PH也没少用
本质上其实就是兆芯研发团队在威盛时期设计的集显芯片组

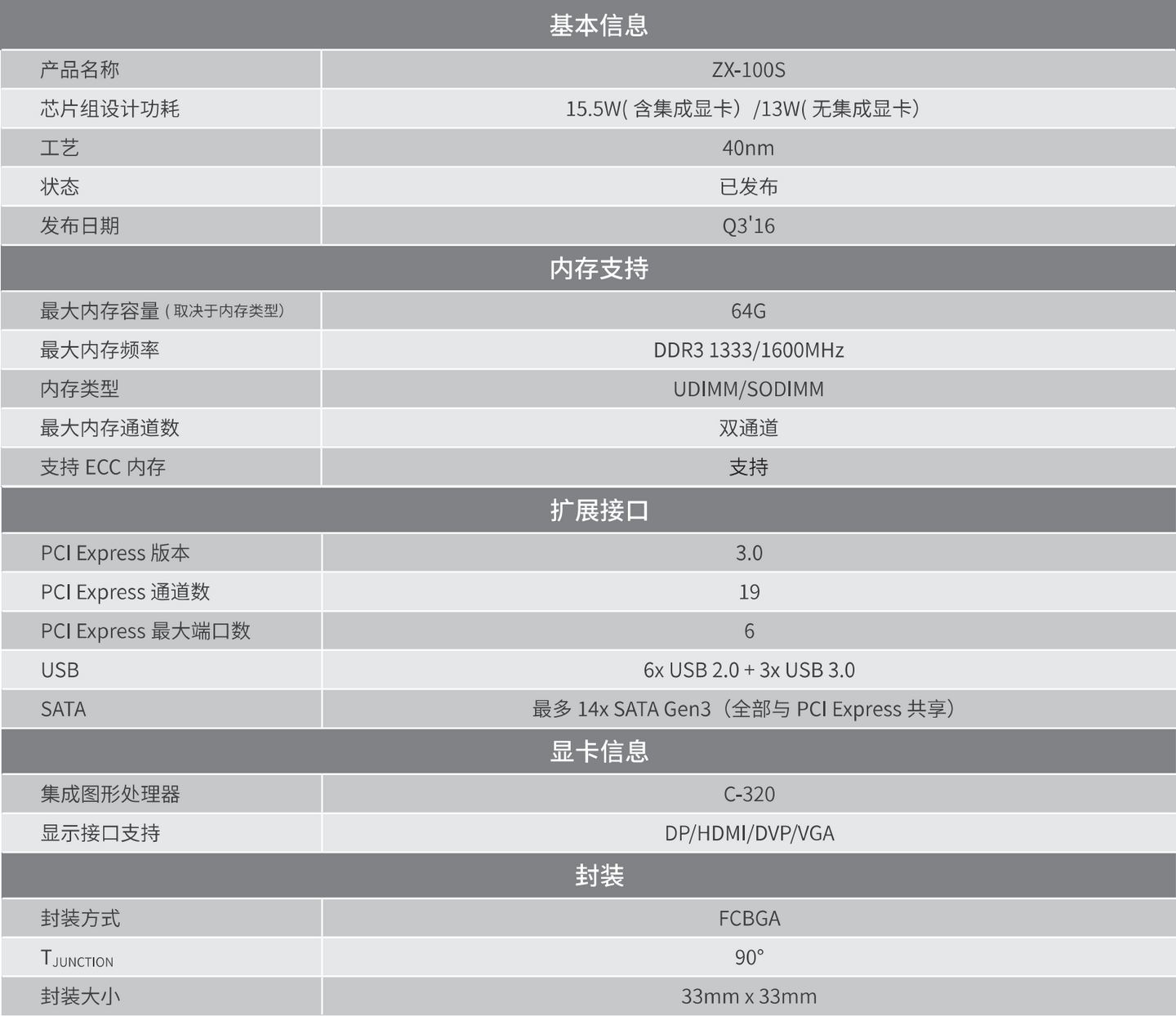

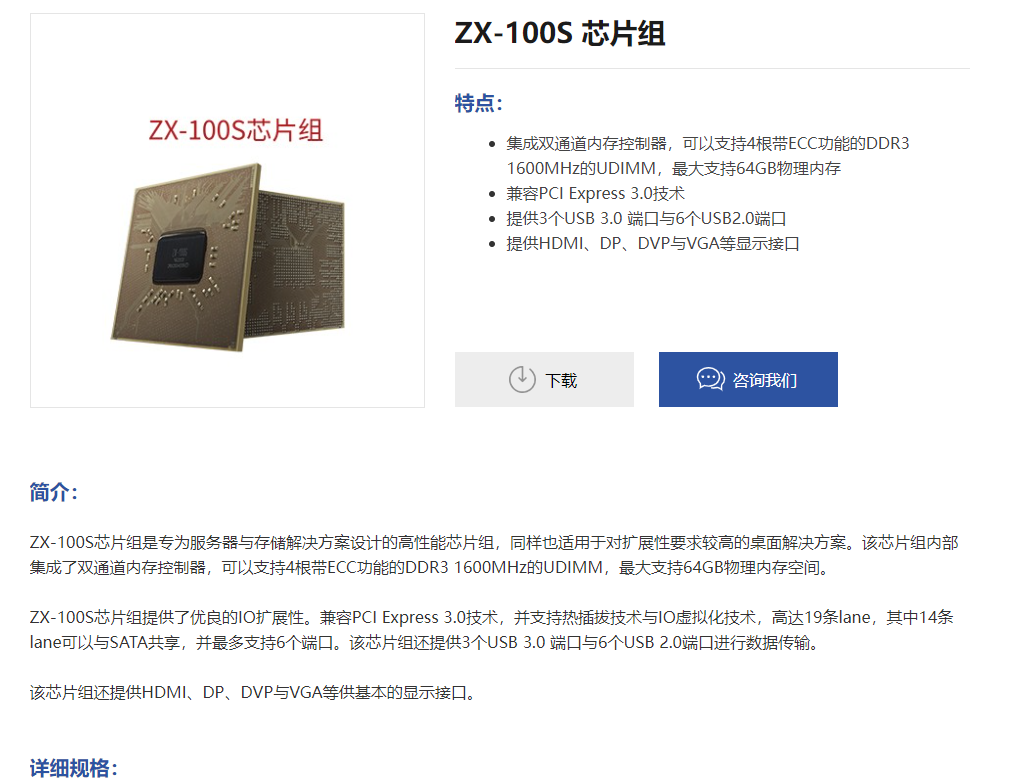

ZX100S（C320）
参数比较神秘
官网没有驱动
只在少数ZX-C+主板搭配使用

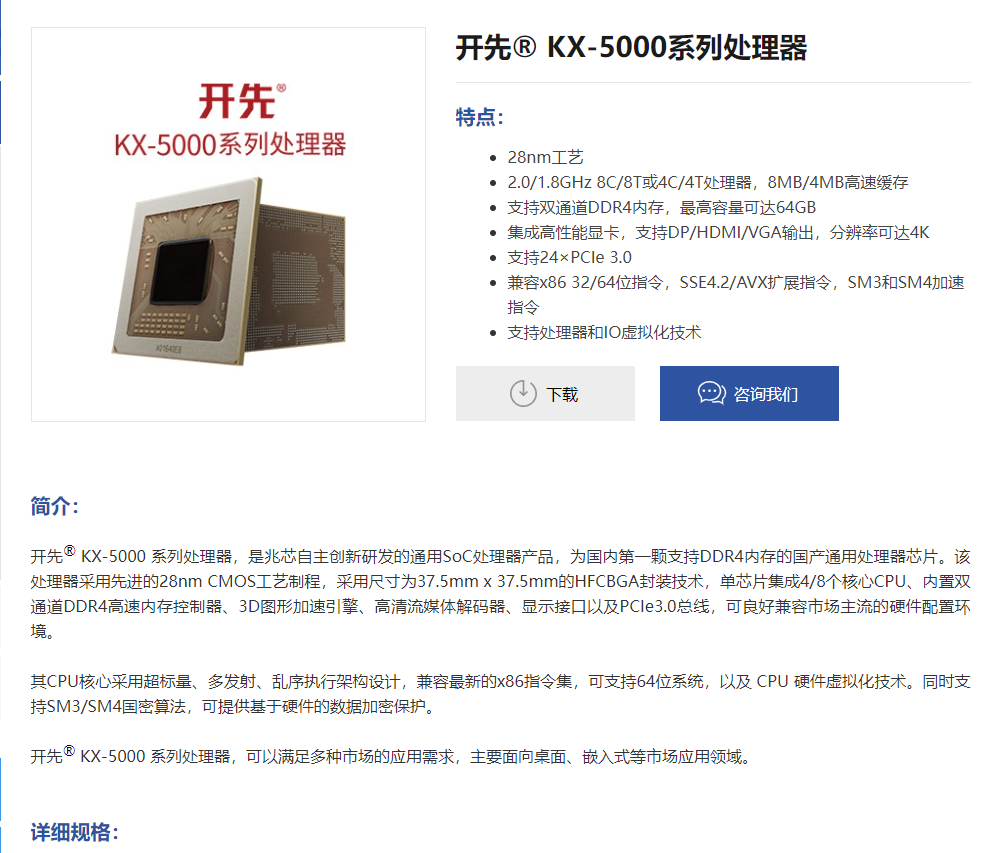

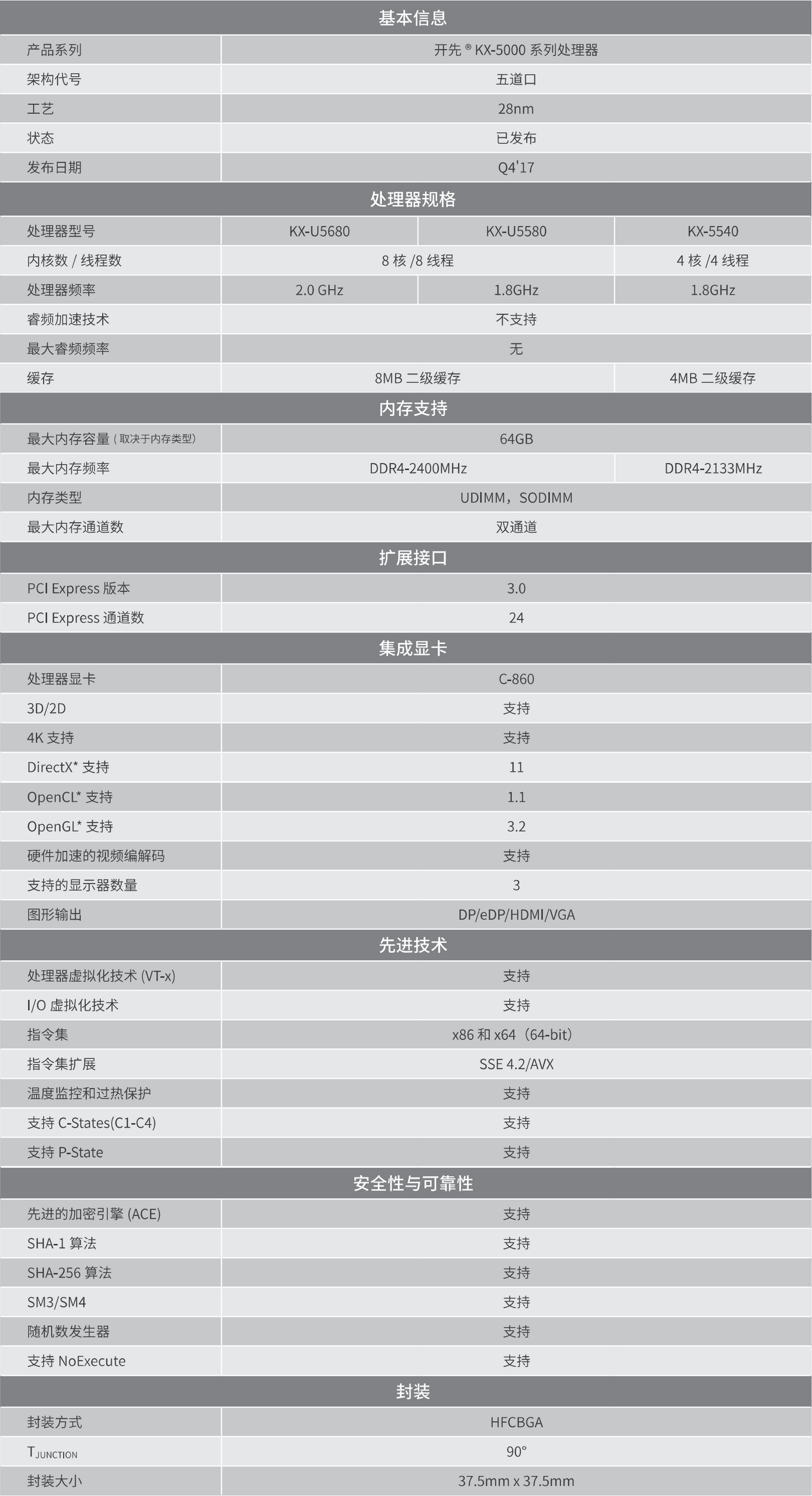

KX5000（C860）
相比前代主要升级了H265编解码
并完成了核显化
350Mhz
有AVS（国标视频编码）硬件解码器支持

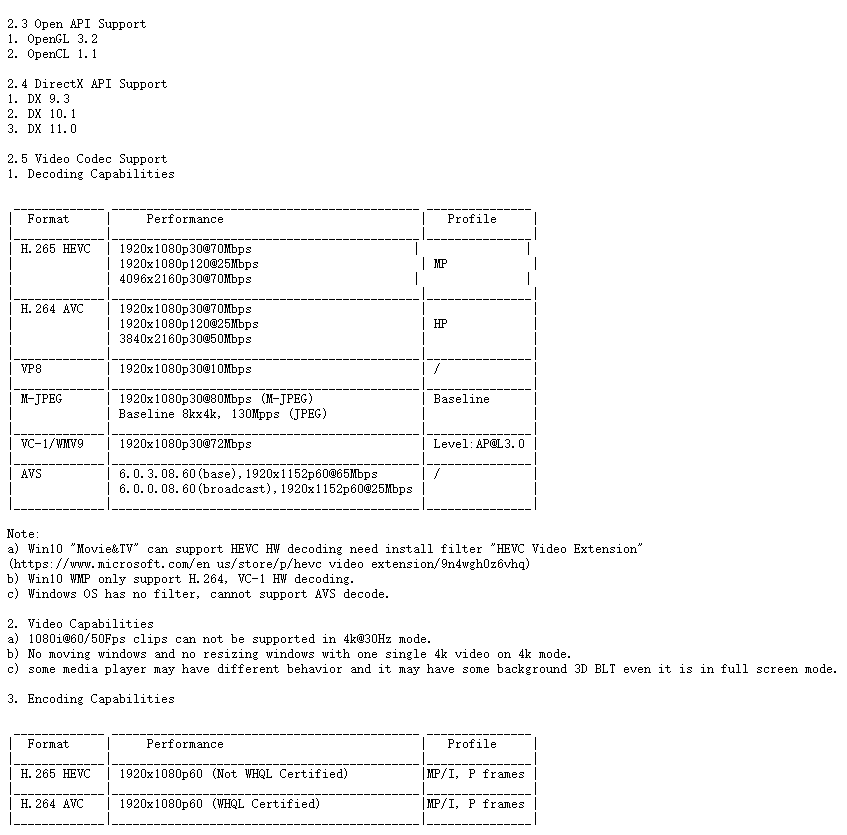

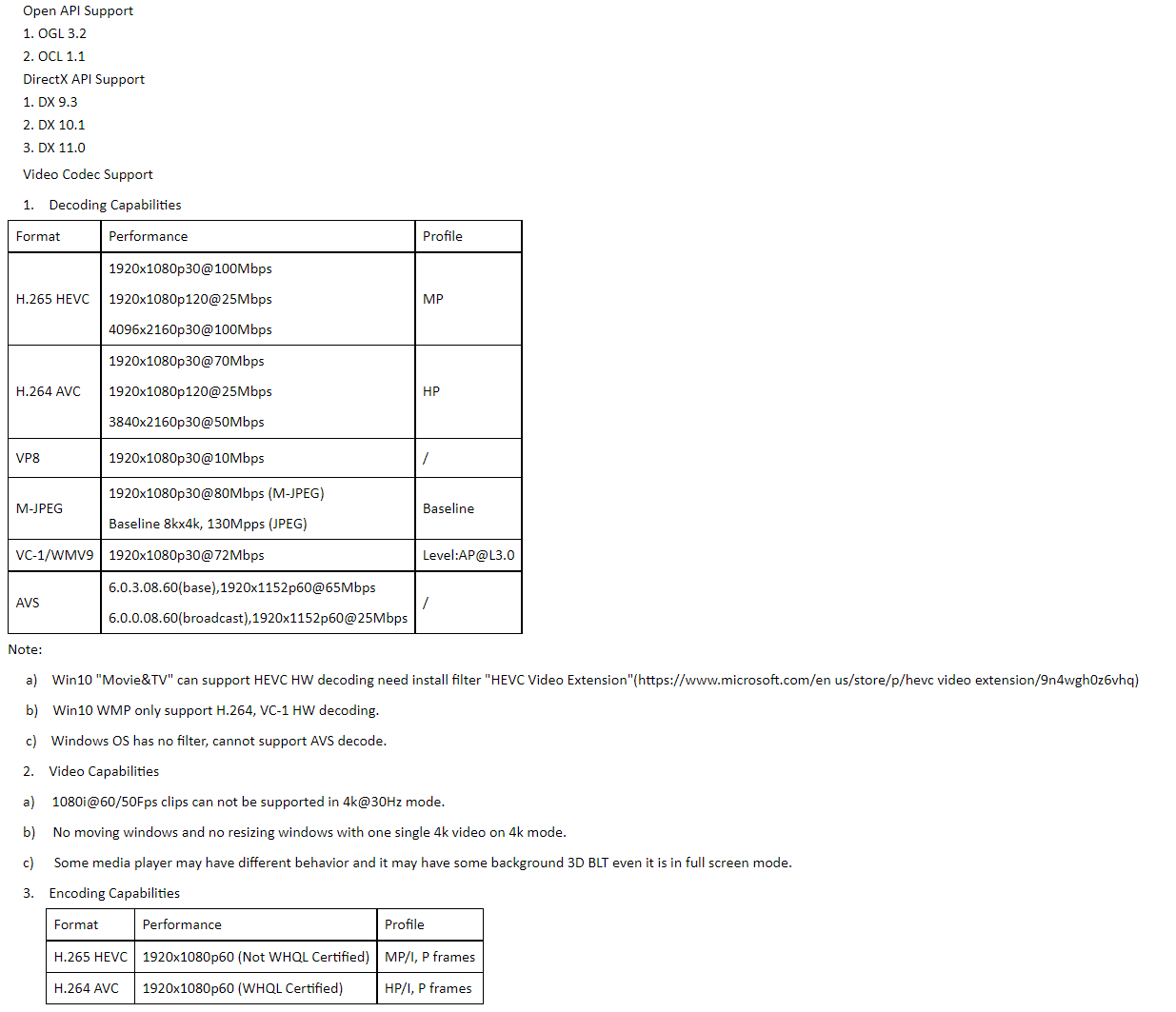

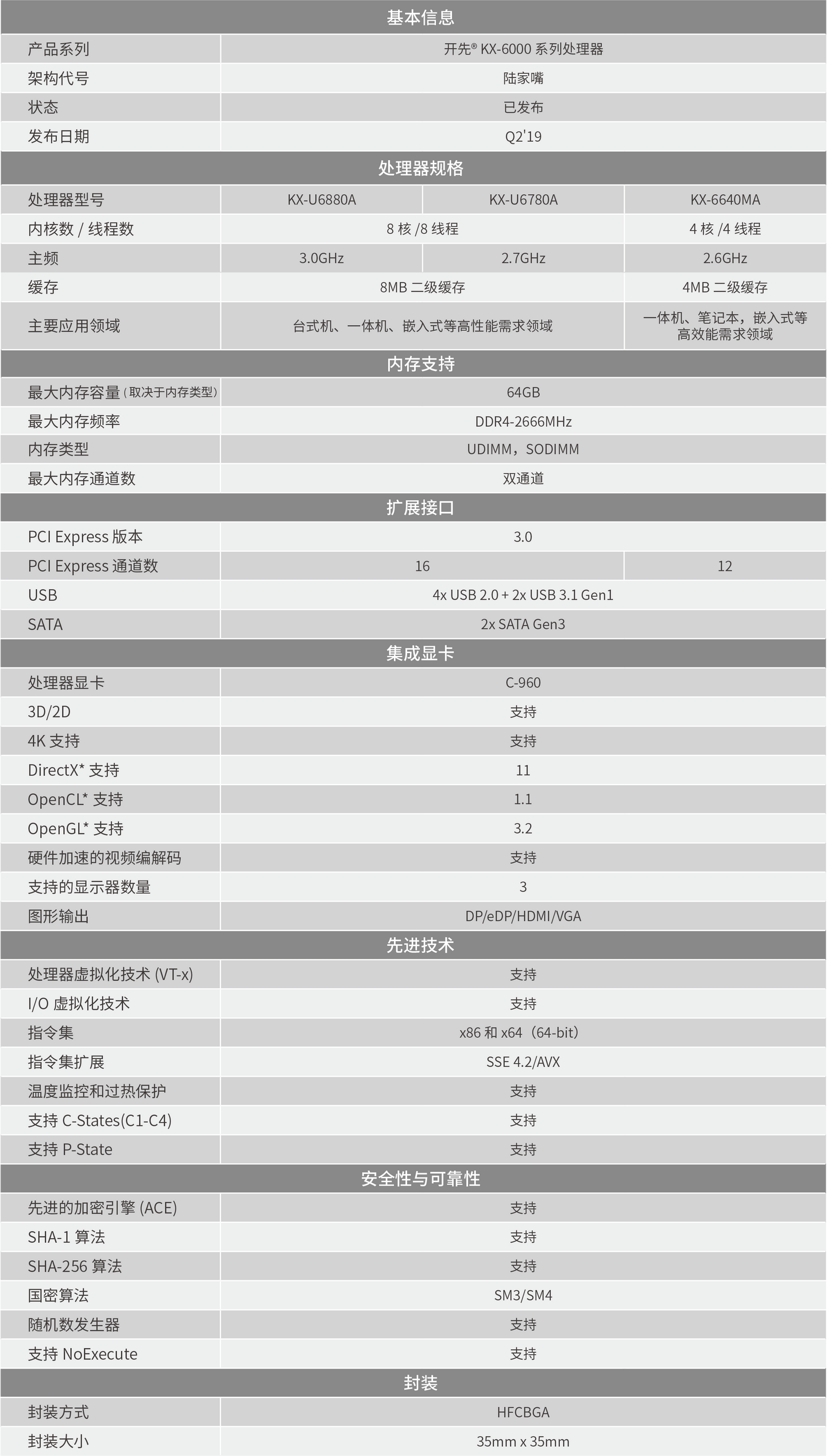

KX6000（C960）
相比前代升级了HDMI2.0
完全支持DXVA/D3D11的H265 10bit解码
16nm/国产16nm
300/450Mhz
至今仍在生产国产工艺版本
以上GPU均原生支持XP

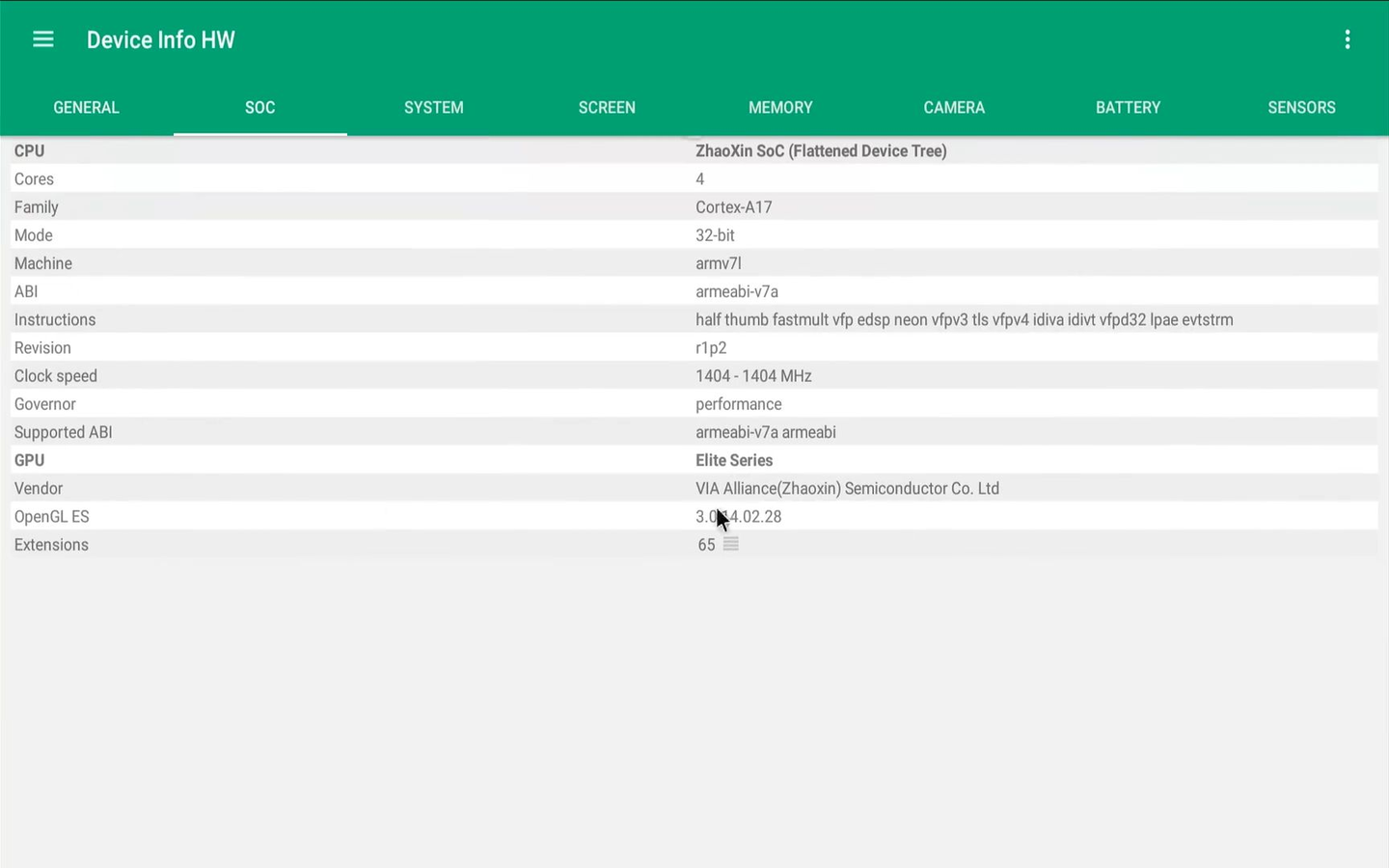

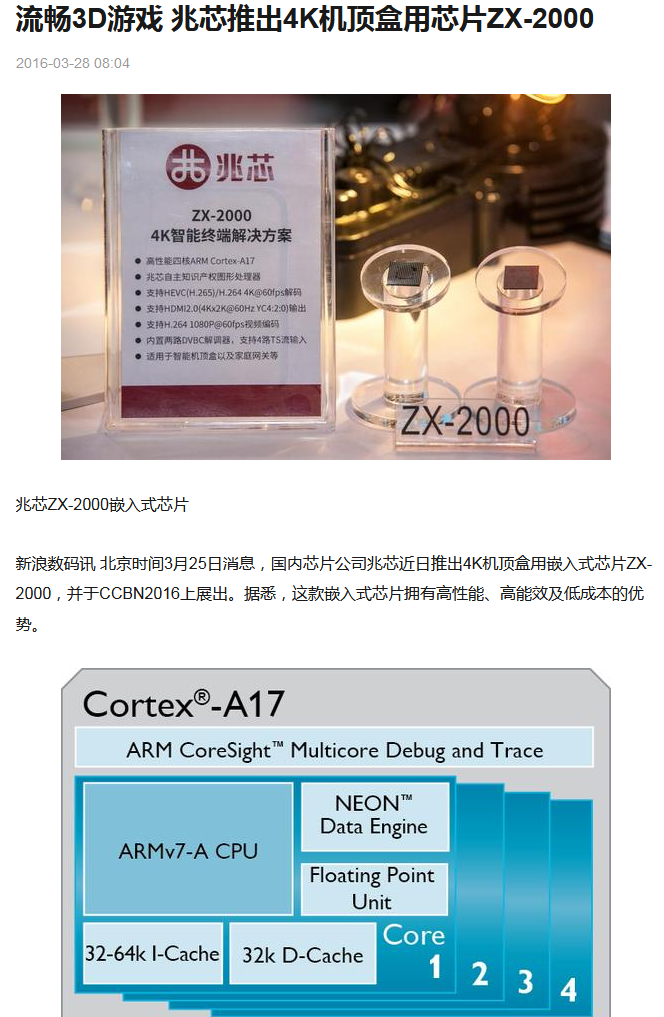

分支路线：ZX2000M ARM GPU
ZX2000为兆芯发布的ARM SOC芯片，除CPU采用公版A17外其余均为自研
GPU识别为Elite Series
不出意外的话应该叫Elite2000

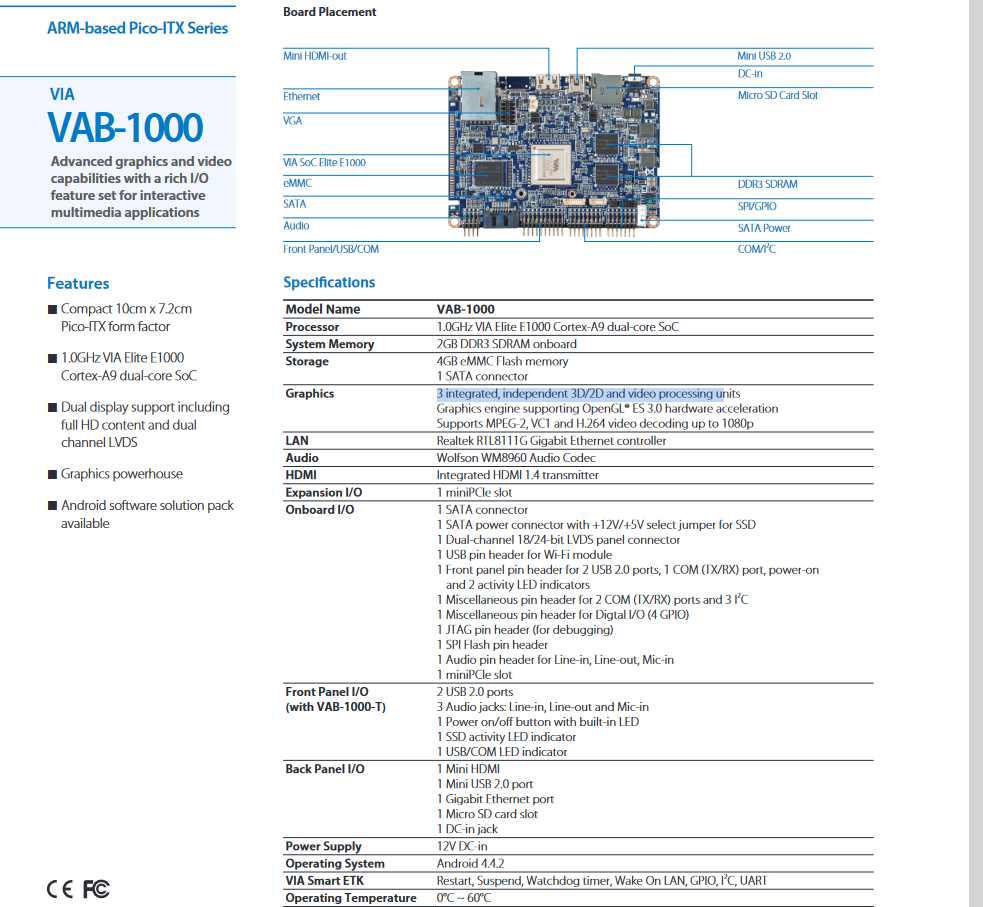

本质上是VIA S3G在ARM项目移动端的GPU延续（上代叫Elite1000，出现在VIA的芯片）
ZX2000本质上是Elite1000系列的延续
比S3G C640/645-ZX C960从GPU架构上先进一代而且发布时间更早
这个芯片的存在证明了兆芯的GPU研发能力并没有出现问题
C860 C960时期依然还在用S3祖传GPU架构主要还是为了兼容WIN7 XP

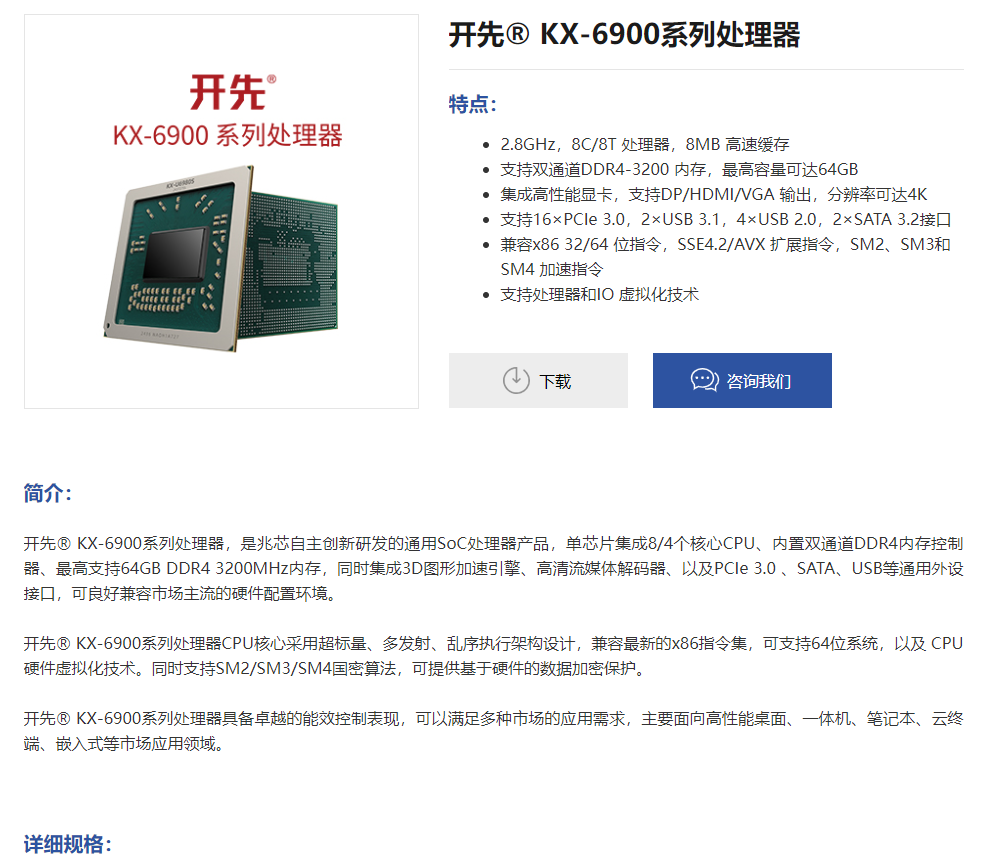

直到现在兆芯还在生产C960的KX6900S也是一样的原因

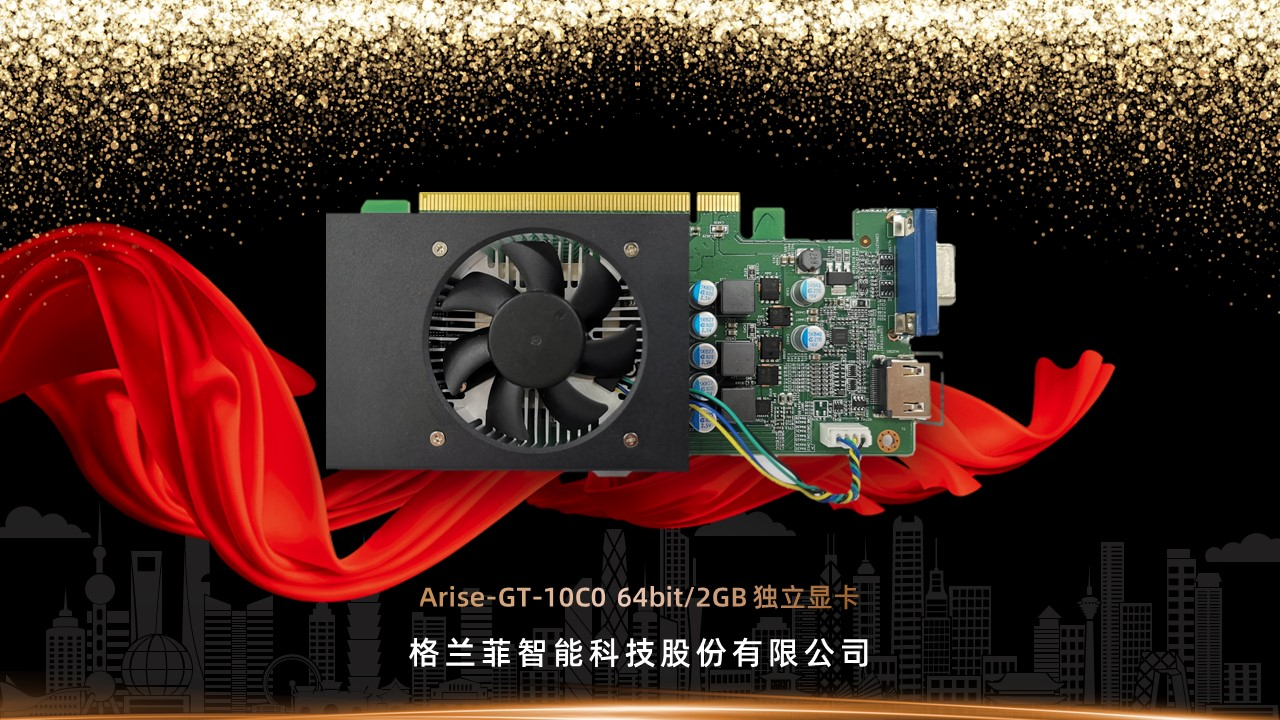

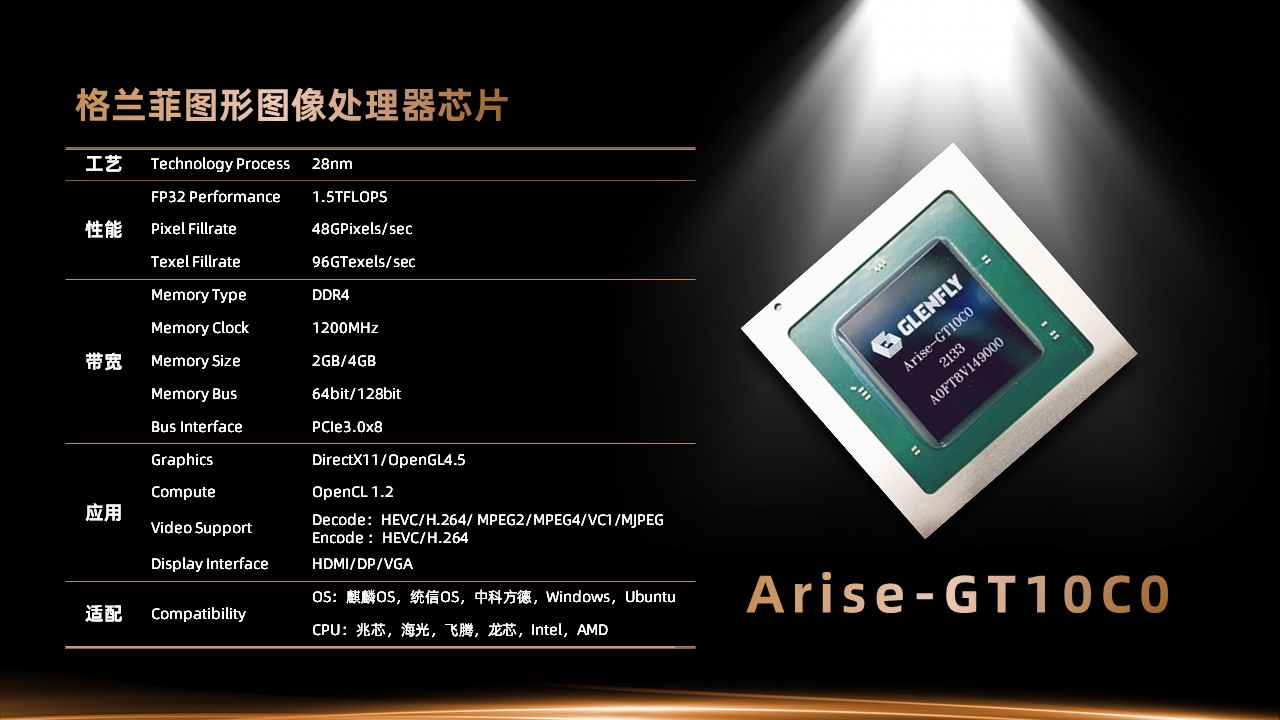

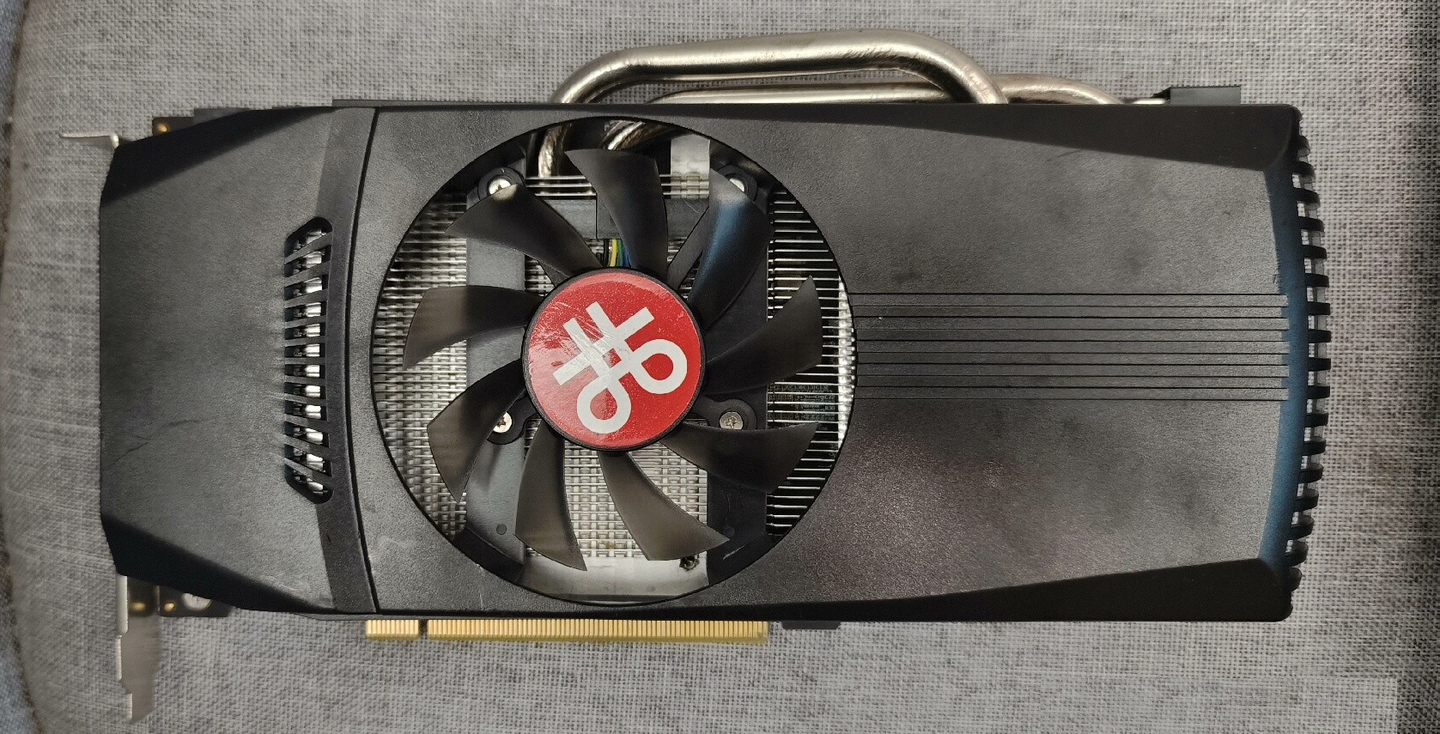

格兰菲Arise1
原型为VIA Elite3000（根据VIA S3G研发计划命名）
兆芯GPU部门独立成立格兰菲的第一款产品（其实并非，很早就已经有兆芯版本的工程卡了）

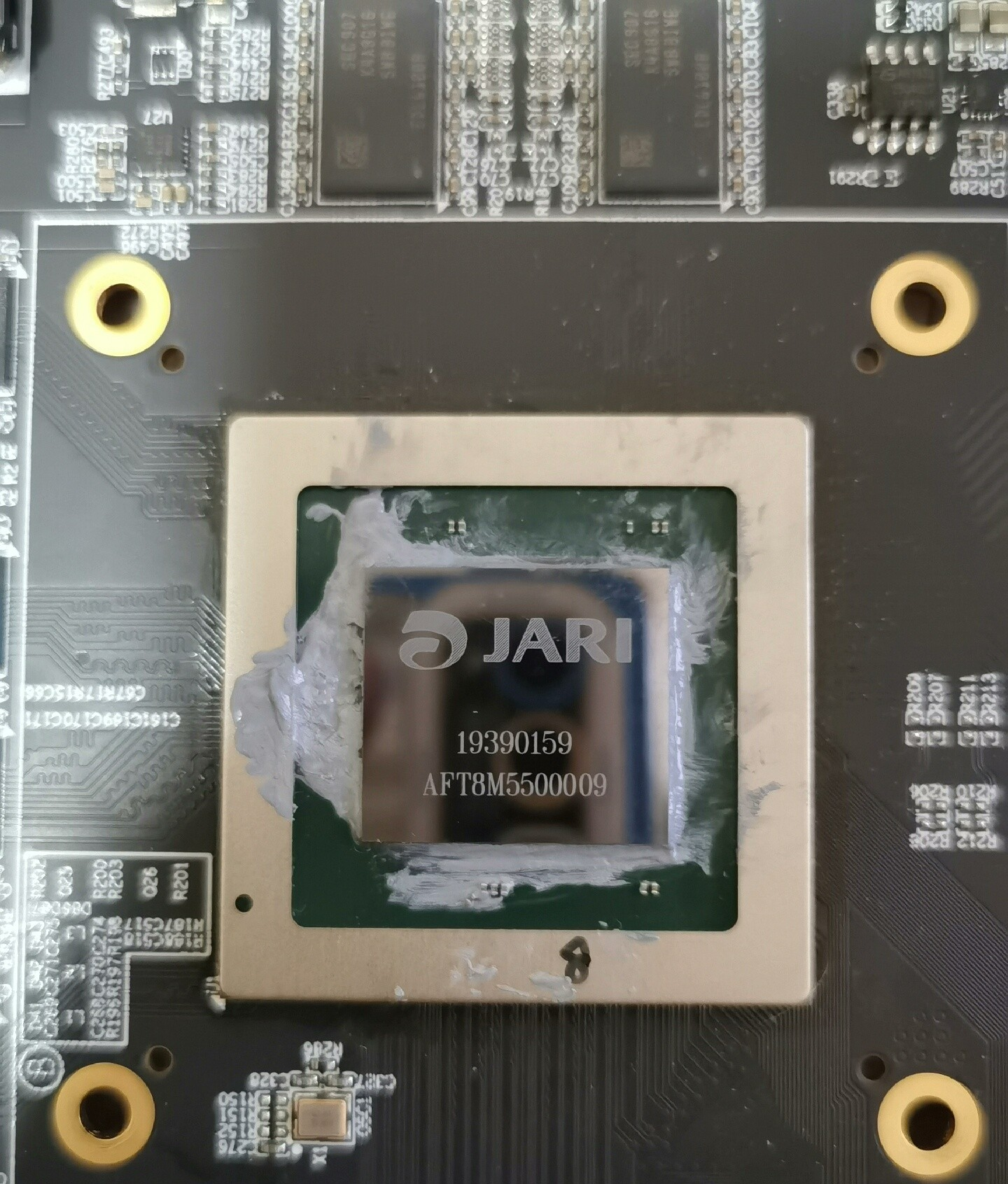

外卖IP给中船重工过
原生支持DX11.0（能跑原神）
有原生WIN7 WHQL签名驱动（官网未提供，需要自行下载），不再原生支持XP

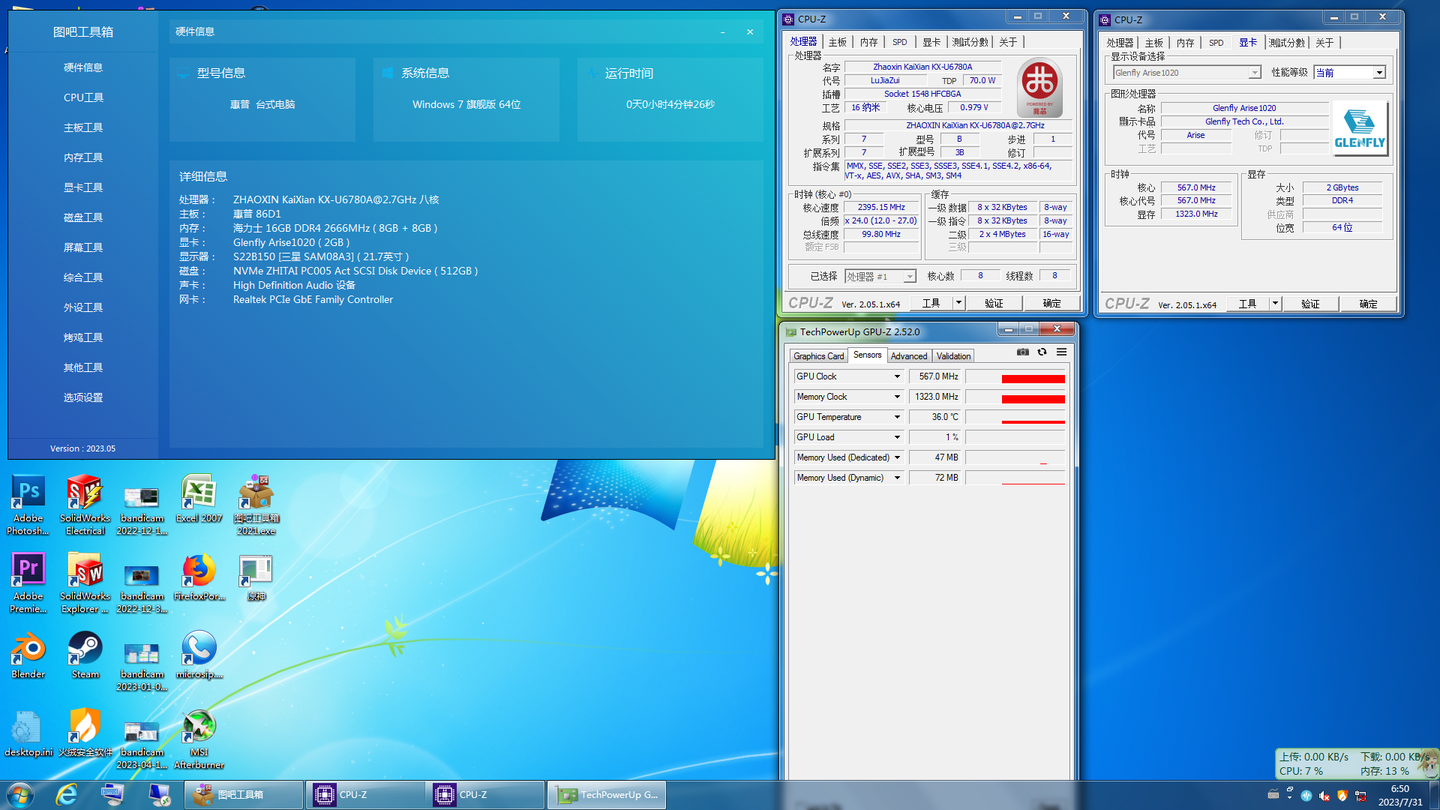

后续有Arise1020
2030等小改版改进型号
架构设计略有升级，2030有GPU驱动通过转译方式实现的DX12

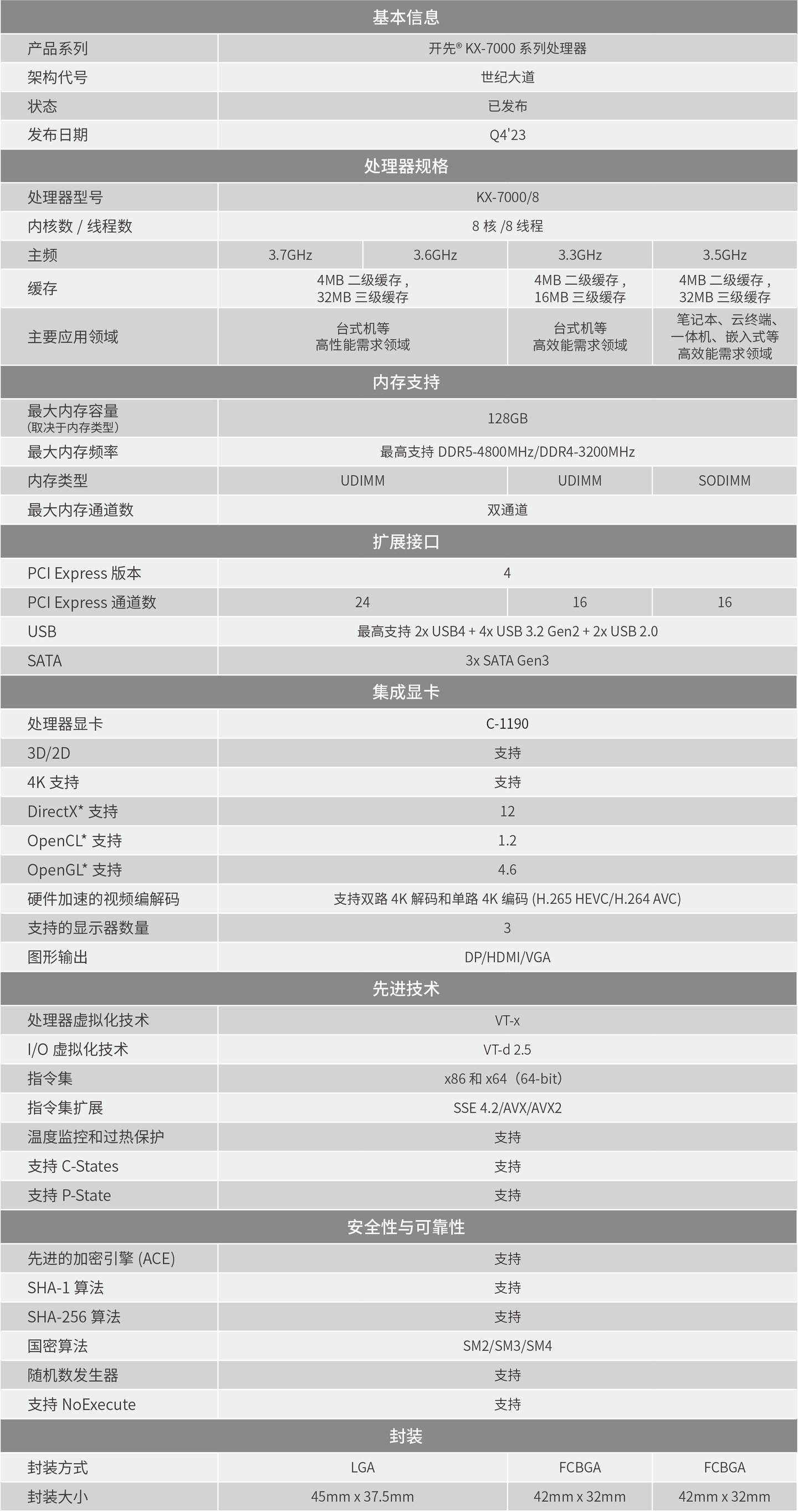

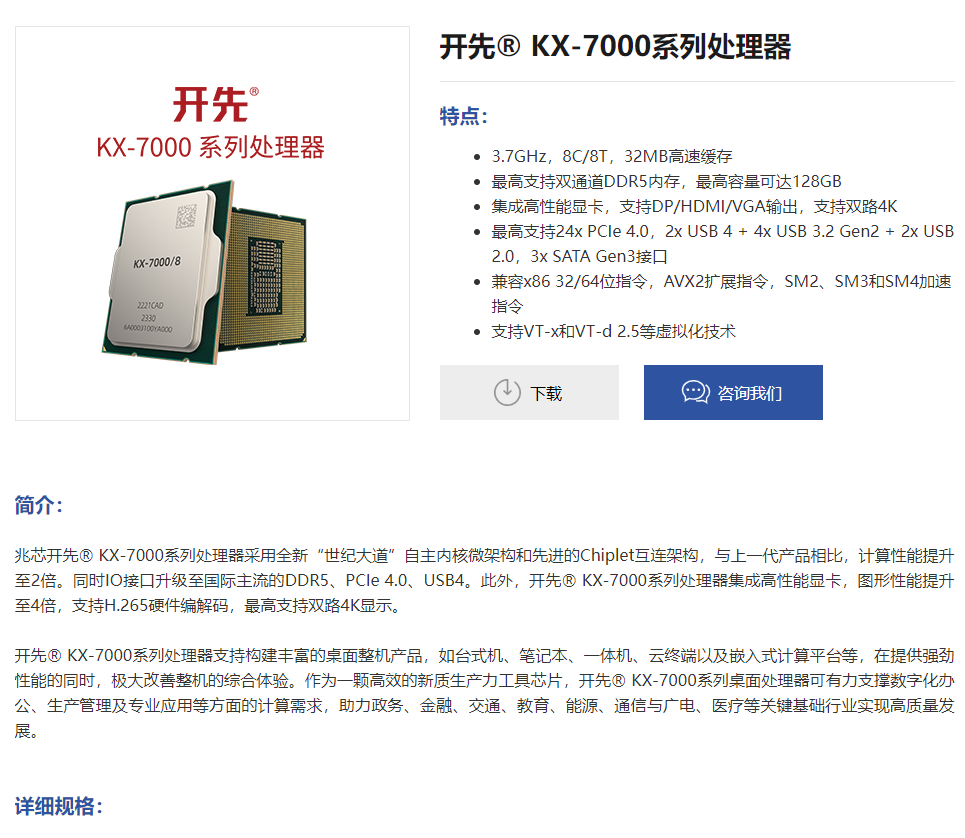

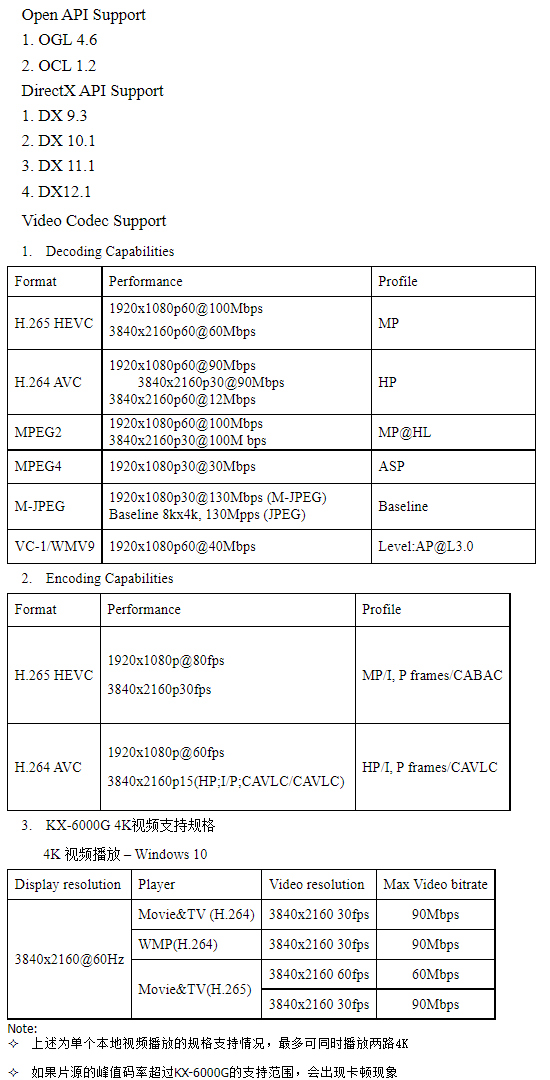

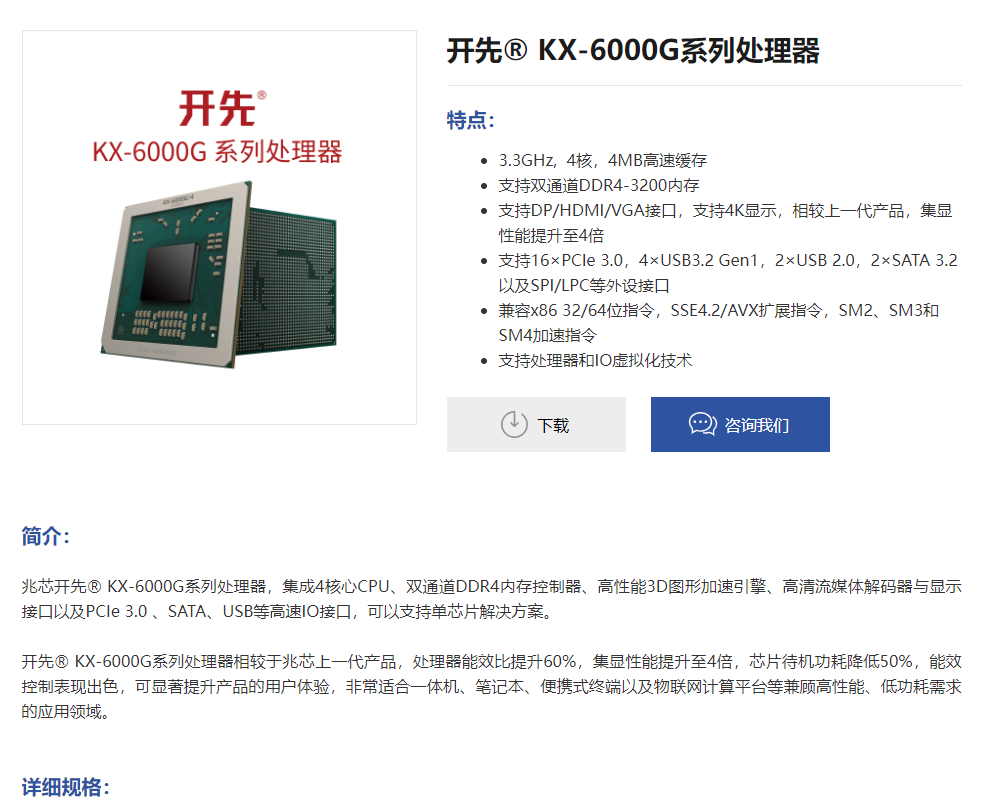

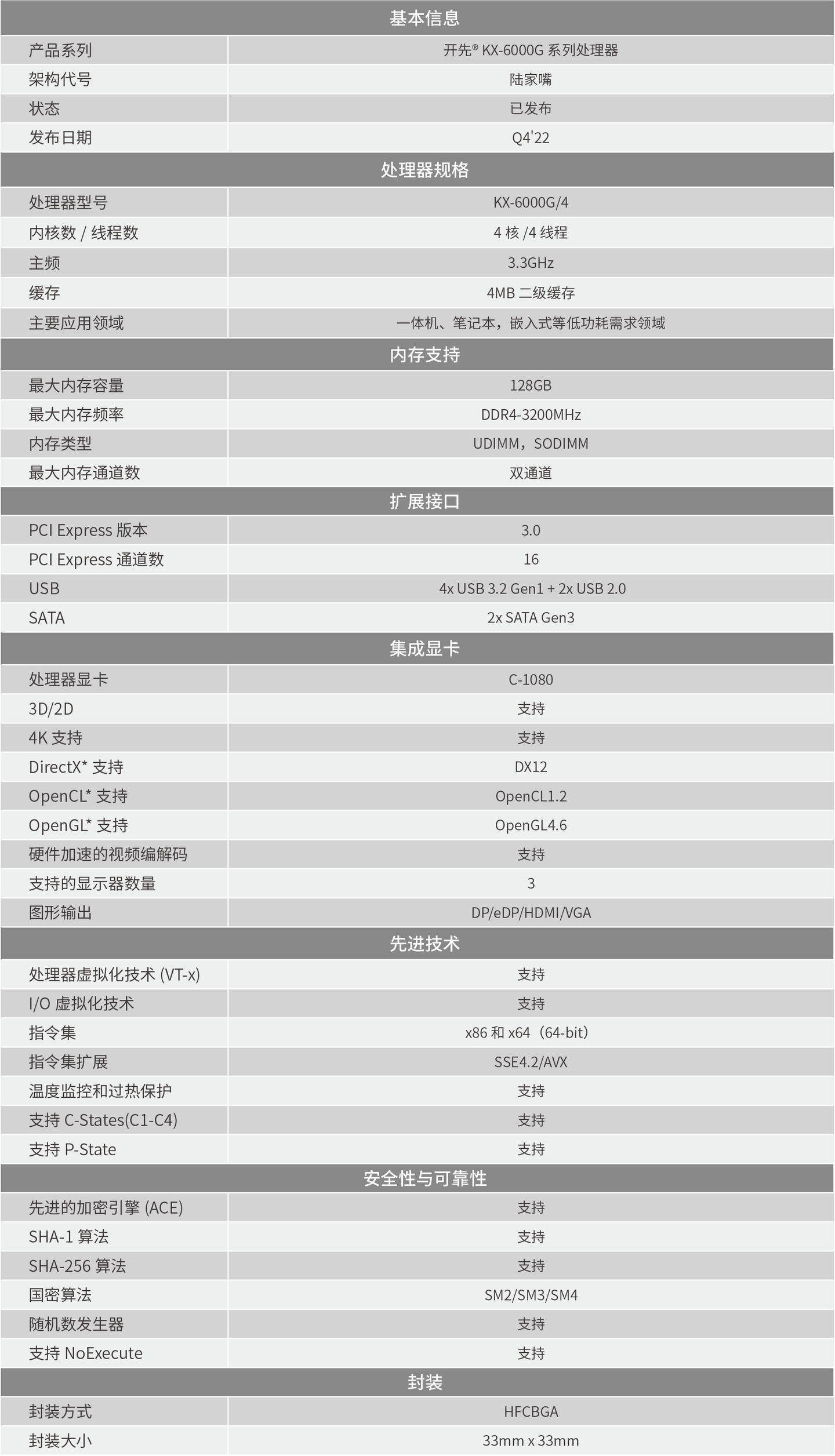

兆芯KX6000G/KX7000（C1080/C1190）
本质上是基于格兰菲Arise1的升级版架构
原生DX12
理论上能跑黑神话（实际上由于依然只有祖传2CU所以达不到能玩水平，归宿还是用来挂P106 40HX）
600Mhz/450Mhz
比后发布的2030先进

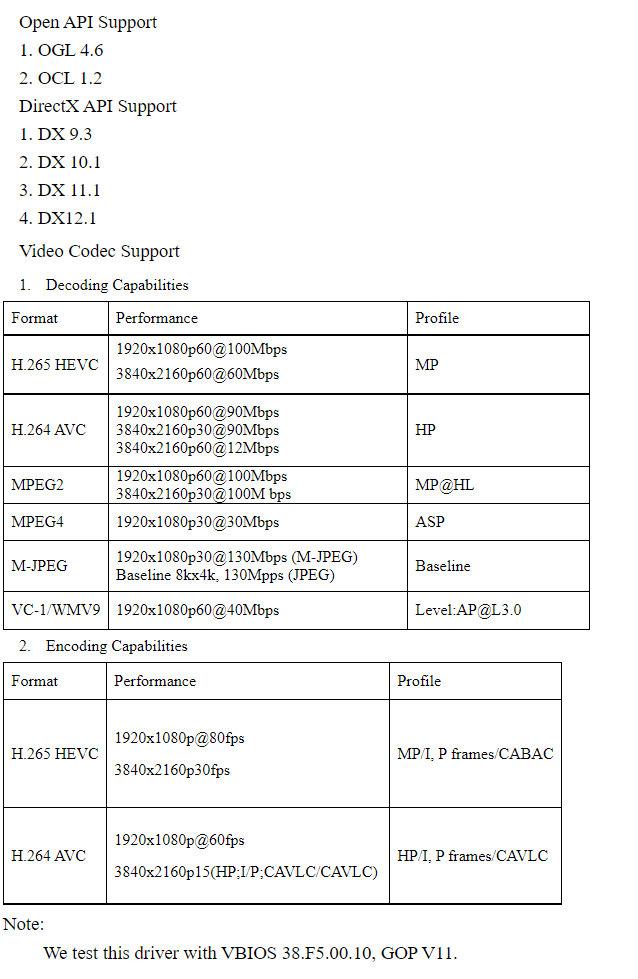

原生支持DX12.1
本质上7G100拥有原生DX12支持也是基于C1080同路径实现
目前该架构GPU大量应用于KX7000集显
GPU性能依然与CPU不匹配，只是集显亮机卡水平
当然也符合定位
有这个集显就可以拿兆芯CPU挂P106 40HX MI50之类的3D加速卡，有效节省显卡成本
Arise2（未发布）
兆芯格兰菲重启ARM项目配套产品 原生支持WOA 相较ZX2000 Elite GPU依然有DX API支持（眼熟吗？猜猜隔壁偷偷领先的WOA驱动是哪来的 据说就是Arise2预研阶段的代码）
据说KX8000下代集成显卡也会换这代架构（国产DUV工艺）
Arise3（未发布）
集显/16nm独显（？）
可能对标NVIDIA 10系显卡水平
偷偷领先事件后加快了研发速度相比计划时间可能会提前发布
整体来说短期内没有和主流独立显卡竞争的实力
且实测虽然相比IMG系国潮显卡表现好很多（至少独显不会烧主板 驱动不需要穷举法优化），但是相比IAN主流GPU依然存在不少兼容性问题
所以宿命就是用来挂无头卡用和英特尔核显以及NVIDIA AMD牢亮机卡一个定位
