零破损无疤痕！光固化树脂模型摆放、倾斜角度与切片加支撑终极指南
在光固化（LCD/MSLA）打印中，如果说“曝光时间”决定了材料的固化硬度，那么模型的摆放倾角（Orientation）与支撑结构（Supports）的加装，则直接决定了模型能否顺利脱模、表面是否会留满难看的坑洼疤痕。
许多新手常犯两个错误：
- 直接平铺在构建板上打印：导致单层固化截面积巨大，剥离张力直接将 FEP 膜拉破或将模型拉拔断裂。
- 盲目依赖全自动加支撑：自动支撑在正面脸部、精细纹理处留下无数麻点，拆除时直接将细节块撕崩。
本文作为《专栏 2 · 打印设备与操作》第 4 章，为你拆解倾斜角度力学原理、吸盘效应（Suction Cup）泄压打孔，以及大/中/小三级支撑加装与无痕拆除全流程。
一、 摆放力学原理：为什么要倾斜 30° ~ 45° 摆放？
光固化打印每完成一层固化，成型平台就会向上抬升，将固化好的薄层从 FEP/NFEP 离型膜上硬生生“剥离（Peeling）”开。
1. 截面积与离型力方程
根据流体力学与弹性接触剥离模型，离型张力 与当前固化层的物理截面积
呈二次方正相关：
- 平铺摆放（0° 角）：单层截面积达到最大值，剥离力瞬间达到数十牛顿，极其容易导致模型从成型平台脱落（掉盘），或在边缘产生严重梯形错层。

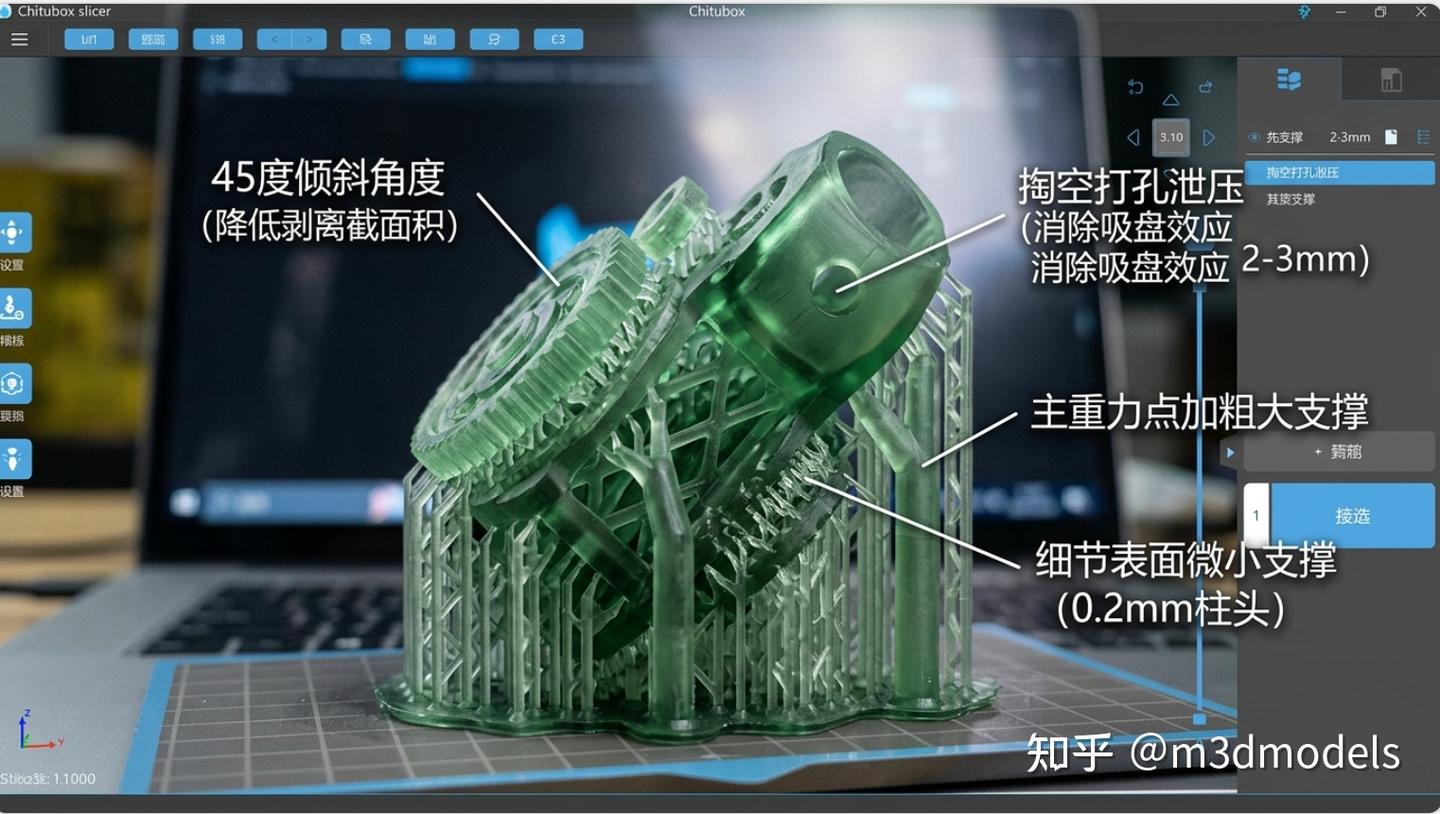

- 倾斜 30° ~ 45° 摆放：将庞大的水平截面积“化整为零”，转化为平缓延伸的斜线渐进固化。每层固化截面积降低 70% 以上，离型剥离力骤降，成功率提升数倍。
二、 致命坑点：如何破解“真空吸盘效应 (Suction Cup Effect)”？
当你打印中空（Hollow）模型或碗状凹形几何体时，会遇到光固化中最隐蔽的杀手——真空吸盘效应。
1. 吸盘效应物理成因
当凹陷结构朝下下降浸入树脂槽时，凹腔内部封闭了空气与液体。当平台抬升剥离时，凹腔无法进气，内部形成负压真空密封。强大的大气压与液体张力会将 FEP 离型膜向上猛烈吸附，导致打印件中途破裂爆开，甚至拉断主轴螺杆！
2. 掏空打孔泄压黄金法则
- 壁厚掏空 (Hollowing)：在切片软件（Chitubox / Lychee）中将模型壁厚设为 1.5 mm ~ 2.5 mm（省树脂且降低重力）。
- 打孔泄压 (Digging Drainage Holes)：在紧靠模型最低点（靠近构建板底座位置）打 2 个直径 2.0~3.0 mm 的泄压通孔。
- 第一个孔：在底部破坏负压平衡，空气进入消除吸盘。
- 第二个孔：在模型顶部打孔，打印完成后方便内部残余未固化树脂顺畅流出洗净。
三、 工业级三级支撑（Heavy / Medium / Light）组合策略
切片加支撑的核心原则是：“大支撑定重力，中支撑构轮廓，小支撑护细节”。
在切片软件中加支撑时，遵循以下三级支撑配置规范：
1.重型大支撑（Heavy Support）
- 参数配置：接触头直径 0.8 mm ~ 1.2 mm。
- 作用与位置：主要用于承载整件模型的重力与拉拔力。放置在模型的最低起始点、脚底、基座等隐蔽受力位置。
2.中型支撑（Medium Support）
- 参数配置：接触头直径 0.4 mm ~ 0.6 mm。
- 作用与位置：用于支撑中等悬空角度，维持几何轮廓完整。放置在手臂、衣角边缘、悬空角线与转折过渡点。
3.轻型小支撑（Light Support）
- 参数配置：接触头直径 0.2 mm ~ 0.3 mm。、
- 作用与位置：用于保护微观纹理且做到无痕拆除。放置在发丝尖端、手指、面部边缘及精细外观表面。
四、 模型观感方向避坑与无痕后处理
1. 支撑面选择原则（避开主视觉面）
- 动漫手办/人物模型：永远将模型背部、脚底或头发内侧朝向构建板加支撑。
- 正面脸部、胸前衣饰纹理：朝向天空方向，确保正面0 支撑接触点，实现面部极其光滑的脱模质感。
2. 支撑无痕拆除与无损热剥离
- 热汤浸泡法（无痕拆支撑法宝）：打印完成后，先不要急着拆支撑！将带支撑的模型浸入 60℃ ~ 70℃ 的热水中浸泡 1~2 分钟。
- 热软化剥离物理：热固化树脂在 60℃ 时会短时间内变软恢复高弹性，此时只需用手指轻轻一撕，整张树脂支撑网就会像拉链一样平滑脱落，在模型表面留下的只有微米级微点，绝不会拉爆凹坑！
- 后固化：拆除支撑并用无水酒精清洗晾干后，再放入 405nm UV 固化箱中二次照射固化 3~5 分钟。
总结
只要掌握了“倾斜 45° 减截面 + 底部打孔泄吸盘 + 重大轻小三级支撑 + 热水浸泡无痕撕离”这套工程标准，你的光固化打印成功率就能跃升至 99%，出件表面顺滑如玉，彻底告别修补瑕疵的繁琐烦恼！
