告别翻车！3D 打印机开箱检查、共振扫描、皮带校准与保养清单

买回一台全新的 3D 打印机，拆开包装盒后面对一堆精密的机械零部件、同步带和电子线缆，许多创客的第一反应常常是既兴奋又无从下手。

如果不做基础的机械校准与电子调试，直接通电开打，机器很可能会因为皮带张紧度不均出现剧烈水波纹，或者因为热端控温波形震荡导致挤出不均堵头。

本文作为《专栏 1 · 3D打印入门与购机》第 8 章（完结篇），为你整理了一份工业级的新机开箱排查清单、机械传动校准、共振扫描（Input Shaping）实操，以及长期的日常保养维护矩阵。

一、 第一阶段：开箱物理排查清单（通电前必做 4 步）

在按下机器电源开关前，请拿出一份清单逐项完成以下 4 步物理排查：

1. 拆除运输物理锁止件

• 热床运输固定螺丝：CoreXY 封箱机型（如拓竹 P1/X1 系列、创想 K1 系列），底部刷有红漆的 3 颗热床锁止螺丝必须全部拧下，否则热床无法升降，开机自检时 Z 轴电机将剧烈过载发出异响。
• 导轨扎带与限位防震发泡棉：彻底剪断固定在同步带、光轴以及打印头上的彩色塑料扎带，取出嵌入在轴承块缝隙中的高密度珍珠棉。

2. 紧固全机螺丝与龙门架垂直度核验

• 用随机附送的内六角螺丝刀，微调检查机身外露螺丝与龙门架固定件。
• 对于开放式龙门架机型（如创想 Ender / 爱乐酷 Neptune 系列），使用 90° 直角尺 贴紧铝型材，核验立柱与底框的垂直公差，确保龙门架无扭曲倾斜。

3. 工具头与热床三维手动行程推拉检查

• 全行程手动推拉：在断电状态下，用手缓慢推拉打印头工具头与热床。
• 卡阻判定：确认 X/Y/Z 轴滑块全行程平滑无卡顿死角，没有阻碍滑动的异物落入导轨凹槽。

4. 电源 110V/220V 拨码确认与接地保护

• 确认开关电源侧面的物理拨码开关处于当地标准电压档位（国内市电显示 220V 或 230V）。
• 必须使用带有 可靠接地保护线（PE）的三孔插座 通电，防止强电回路静电对主板 MCU 单片机产生高频干扰。

二、 第二阶段：机械传动系统精密校准

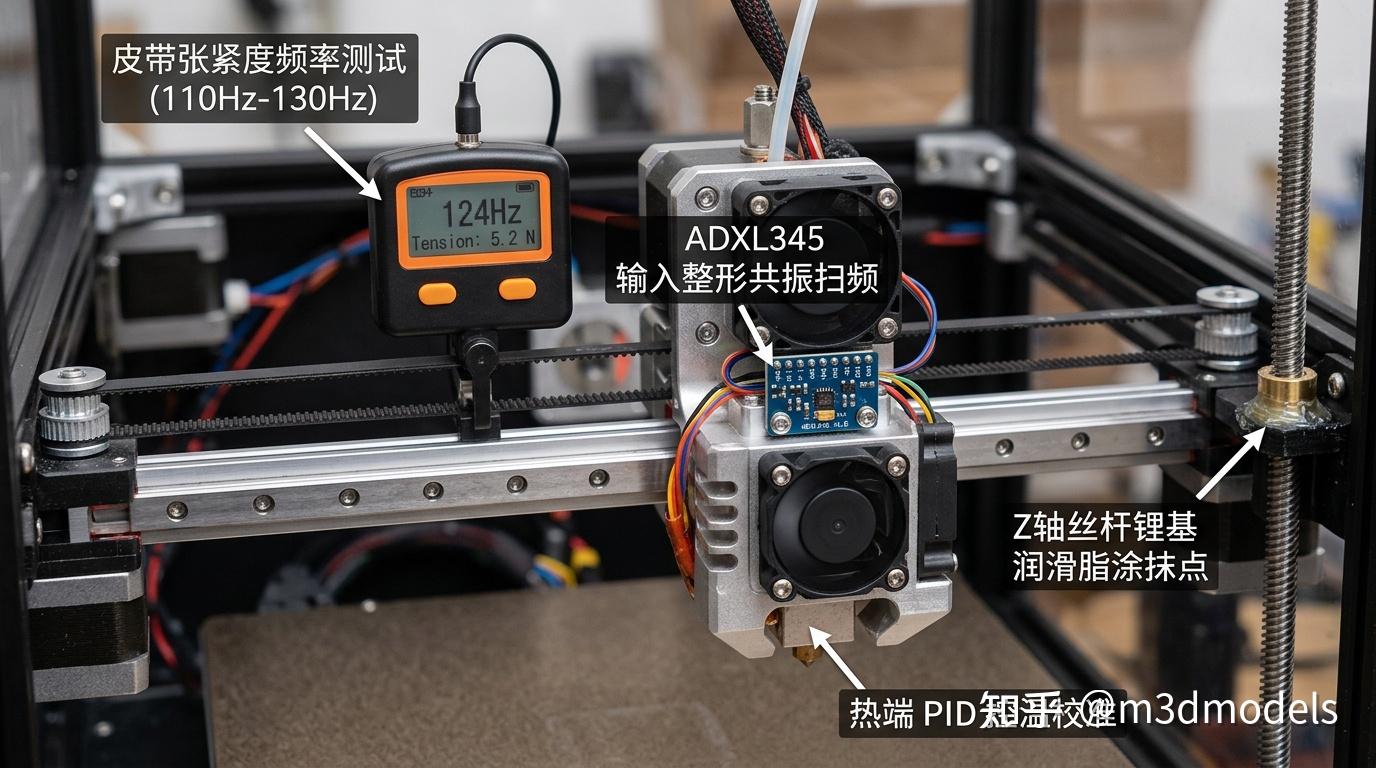

1. 同步皮带张紧度声音频率测试

皮带过松会导致打印模型圆不圆、外壁水波纹；皮带过紧则会导致步进电机发热过载、电机轴承过早磨损。

• 标准张紧度频率测量：拨动 X/Y 轴长段同步皮带，用手机频率计 App（如 GuitarTuna / Spectroid）或专业音频分析软件测量皮带弹音频率。
• 黄金标准范围：110 Hz ~ 130 Hz（两条皮带频率公差需控制在 以内，确保 CoreXY 两侧拉力平衡）。

2. POM 滚轮偏心螺母（Eccentric Nut）微调

对于采用 V 槽型材滚轮的床甩机型（如 Ender / Neptune 系列）：

• 微调技巧：用扳手微调滚轮上的六角偏心螺母。
• 临界力矩标准：用手捏住单个 POM 滚轮用力旋转，要求恰好能用手指搓动滚轮，但滑动平板无任何上下打晃的间隙。

3. Z 轴 T8 丝杆润滑与消隙螺母清洁

• 首次通电前，用无尘纸擦掉 Z 轴丝杆出厂时沾染的灰尘杂质。
• 在丝杆全长均匀涂抹一层薄薄的 专业全合成 PTFE 润滑脂（Super Lube 21030）。
• 特别强调：严禁在 3D 打印机 Z 轴螺杆上涂抹高粘度的黑色二硫化钼润滑脂（易沾染灰尘且污染材料），更严禁使用粘度极低、易挥发的 WD-40 除锈剂！

三、 第三阶段：电子与热力学高级校准

1. 喷嘴与热床 PID 控温校准

• 物理原理：PID（比例-积分-微分）算法控制加热棒的 PWM 输出占空比。若 PID 参数漂移，温度会在目标值周围发生 的剧烈波幅，导致塑料挤出膨胀率不稳定。
• 终端校准指令（Klipper 固件环境）：
• 喷嘴 PID 校准：PID_CALIBRATE HEATER=extruder TARGET=220
• 热床 PID 校准：PID_CALIBRATE HEATER=heater_bed TARGET=60
• 校准完成后输入 SAVE_CONFIG 保存参数，可将控温精度锁定在 以内。

2. 加速度计共振扫频（Input Shaping 输入整形）

• 物理原理：打印头在高速换向时会引发机械机架共振。通过在工具头与热床上内置或外接 ADXL345 加速度计，系统会自动在 X/Y 轴发出不同高频震动，扫描出机架的固有共振频率。
• 一键扫频与参数生效：
• 一体化商用机型（拓竹 / 创想 K1 / 爱乐酷）：在屏幕一键自检中勾选“振动纹校准 / 共振扫描”。
• Klipper DIY 机型：在终端运行 SHAPER_CALIBRATE，系统会自动匹配最佳输入整形算法（如 MZV 或 EI 模式），预先产生反向相位的补偿波形，彻底消除高速打印时的水波纹与鬼影（Ghosting）。

四、 3D 打印机长效保养与维护矩阵大表

为了让打印机长期保持在工厂级精度，建议建立以下定期保养计划：

总结

恭喜你！到这里，你已经完成了《专栏 1 · 3D打印入门与购机》全套 8 篇系统的学习。从原理科普、硬件去伪存真、品牌选型、开箱校准到二手机避坑，你已经建立起了最完备的 3D 打印知识基石。
