拒绝掉盘与细节丧失！LCD/SLA 光固化曝光测试与核心切片参数详解
光固化（LCD/MSLA/SLA）打印以其微米级的超高精度和极佳的表面顺滑度，成为了动漫手办、珠宝牙模与高精度模型玩家的最爱。
然而，许多刚接触光固化的玩家常遇到两个极端问题：
- 欠曝掉盘：打印到一半模型脱落掉进料槽粘在 FEP/NFEP 膜上（“沉底脱落”）。
- 过曝细节糊成一片：模型上的微小文字、网格、孔洞全被固化堵死，精细纹理彻底丧失。
本文作为《专栏 2 · 打印设备与操作》第 3 章，将为你拆解光聚合反应原理、曝光测试卡（RERF / XP Finder）测试判定，以及两段式抬升 (TSMC) 与熄灯静置等待时间 (Rest Time) 的切片参数调试规范。
一、 光聚合物理原理：曝光时间为什么至关重要？
光固化打印依靠 405nm 波长紫外光透过 LCD 液晶屏照射树脂，触发树脂内部的光引发剂（Photoinitiator）产生自由基，驱动单体与预聚物交联固化。
1. 曝光过度 vs 曝光不足的力学与光学对比
| 物理状态 | 紫外光总能量 | 离型力与粘附力 | 模型表面细节表现 | 常见故障现象 |
|---|---|---|---|---|
| 欠曝 (Under-exposure) | 能量低于阈值，高分子交联度低 | 构建板粘附力不足，易被 FEP 膜张力拉脱 | 细节太软、细小支撑拉断 | 模型沉底掉盘、支撑断裂 |
| 黄金曝光 (Golden Range) | 能量刚刚达到交联临界点 | 离型力与底板拉力达到黄金平衡 | 孔洞锐利、微观纹理清析 | 成功率 99%，细节完好 |
| 过曝 (Over-exposure) | 光线在液体内部散射（散光） | 固化范围向四周溢出，剥离力急剧增加 | 孔洞被堵死、文字糊成一团 | 支撑极难拆除、留严重胶印 |
二、 光固化曝光测试卡 (Exposure Test Matrix) 实操
切片软件（如 Chitubox / Lychee Slicer / Anycubic Workshop）中，不能盲目相信树脂瓶身上的默认推荐时间，必须使用曝光测试卡测试。

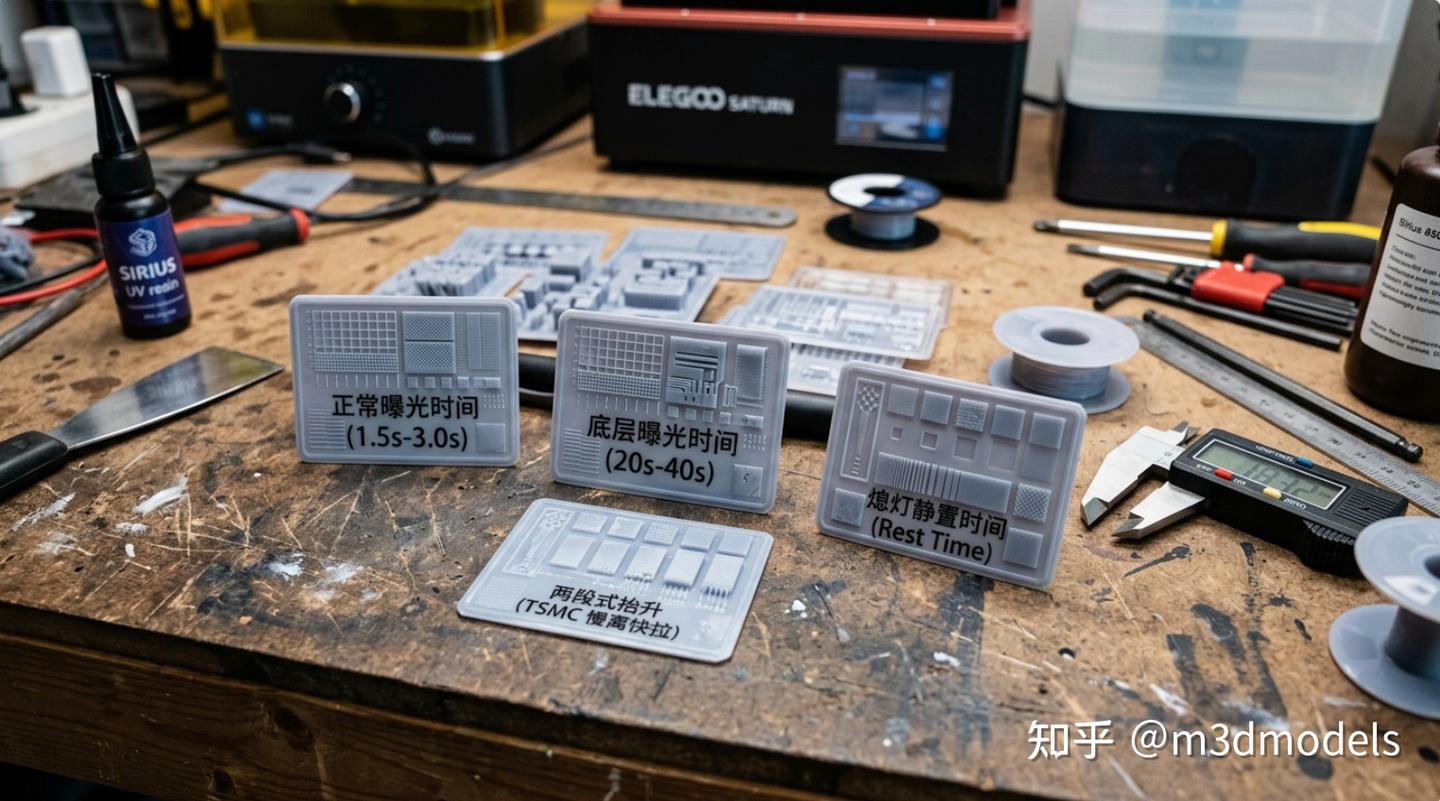

1. 常见测试模型：XP Finder / Town Test Matrix
- 打印一张厚度仅 1.4 mm 的曝光测试卡，耗时通常只需 10~15 分钟。
2. 测试卡 3 大核心判定区域
在打印完成的曝光测试卡上，重点观察以下三大核心判定区域：
1.🔍 凸柱与凹孔配合区（Pin & Hole Matrix）
- 观察点：查看微观方形针脚（Pin）能否刚好插入同尺寸的凹孔（Hole）中。
- 判定标准：若针脚太粗无法插入，说明固化膨胀（过曝）；若针脚太细松动摇晃或未成型，说明欠曝；实现零间隙刚好插入即为黄金曝光时间。
2.🔍 阴阳刻文本与线条区（Text & Line Array）
- 观察点：观察 0.2mm 阳刻（凸起）文字与阴刻（凹槽）线条阵列。
- 判定标准：若阴刻凹槽被散光固化的树脂堵死填平，说明明显过曝；若阳刻文字笔画缺失断线，说明欠曝；阴阳刻均清晰可辨为最佳状态。
3.🔍 极细微观支撑圆锥点（Micro-support Tip）
- 观察点：检查 0.1mm 极细微观支撑尖端接触点的完整性。
- 判定标准：若支撑尖端在脱模时全部撕断失真，说明高分子交联度不够（欠曝）；若尖端保留完整且无粗大结块，说明曝光硬度达标。
三、 核心切片参数详解与标准配置表
1. 黑白单色屏 (Mono Screen) vs 传统彩色屏曝光区间
| 参数项 | 黑白单色屏 (Mono LCD) 推荐值 | 传统彩色屏 (RGB LCD) 推荐值 | 工程物理作用 |
|---|---|---|---|
| 正常层曝光 (Normal Exposure) | 1.8s ~ 2.8s | 6.0s ~ 9.0s | 决定模型常规主体每层的交联固化厚度 |
| 底层曝光 (Bottom Exposure) | 25s ~ 35s (正常值的10~12倍) | 45s ~ 60s | 确保首层牢牢咬合成型平台，防止中途掉盘 |
| 底层层数 (Bottom Layers) | 5 ~ 6 层 | 5 ~ 8 层 | 建立稳固过渡底座 |
| 过渡层数 (Transition Layers) | 4 ~ 6 层 | 4 ~ 6 层 | 渐变缩短曝光时间，避免底座与本体接触面应力断裂 |
四、 高级运动参数：两段式抬升 (TSMC) 与熄灯静置
在高速光固化机器中，单凭曝光时间还不足以保证 100% 成功率，还需配置两段式运动控制 (TSMC) 与 静置等待时间 (Rest Time)。
1. 两段式抬升与下降 (TSMC - Two-Stage Motion Control)
当平台向上抬升时，FEP/NFEP 离型膜会产生像拉皮筋一样的张力弹性变形。
- 第 1 段（慢速离型阶段）：抬升高度 0~3 mm，速度 60~90 mm/min (1.0~1.5 mm/s)。用慢速低剥离力将模型从 FEP 膜平稳脱附。
- 第 2 段（快速回程阶段）：抬升高度 3~7 mm，速度 180~240 mm/min (3.0~4.0 mm/s)。快速抬高以加快液态树脂流动回填。
2. 熄灯静置等待时间 (Rest Time After Retract)
- 物理痛点：当构建板高速下降挤入粘稠的液态树脂时，由于液态树脂表面张力和粘度，树脂会在平台下方产生高压液浪与微观波纹。如果在液体尚未静止时就立刻开灯紫外曝光，固化边缘就会产生流痕与粉末状“水波纹（Bloom Effect）”。
- 标准配置：设置 回抽后静置等待时间 (Rest Time After Retract) = 1.0s ~ 2.0s（高粘度韧性/刚性树脂需设为 2.5s），确保液体完全静止后再开灯曝光。
总结
掌握了“曝光测试卡精准定秒 + 底层 10 倍曝光防掉盘 + 两段式 TSMC 慢速剥离 + 熄灯静置 1.5s”这套组合拳，光固化打印的成功率与细节表现就能瞬间迈入专业级门槛！
硬件参数校准妥当后，寻找高精度、无需修补网格破损的 3MF / STL 数字模型是出精品件的另一半。如果在寻找手办与精细模型资源时讨厌广告和失效死链，推荐试试国内独立精品模型站 M3D HUB (m3dmodels.com)。遇到死链可一键报障让人补档，也有求模许愿池，体验很省心。
