告别翘边与刮盘！FDM 3D 打印热床调平与完美首层终极指南
在 3D 打印创客圈里有一句被无数次印证的硬核铁律：“90% 的 3D 打印翻车事故，都发生在第一层。”
无论是耗材打到一半突然从热床脱落变成“一团炒面”，还是打印大尺寸模型时底角向上张口翘起，亦或是喷嘴把价值数百元的 PEI 弹簧钢板刮出一道无法修复的伤痕——这一切问题的核心根源，都归结于热床调平（Bed Leveling）与首层挤出压扁量（Squish Ratio）控制不当。
本文作为《专栏 2 · 打印设备与操作（FDM / 光固化）》的开篇之作，将从高分子材料收缩力学原理、四大调平技术路线拆解、首层切片参数黄金三角，到增强热床附着力的五大工程技法，为你带来全网最系统的完美首层落地指南。
一、 物理本质：为什么首层是 3D 打印的物理生命线？
要彻底解决翘边与脱落，首先需要理解首层成型过程中的物理力学博弈。
1. 界面粘附力 vs 热冷却收缩应力
在 3D 打印过程中，首层承受着一对方向完全相反的物理作用力：
- 界面粘附力 (
)：熔融的高分子塑料在热端压力下喷出，物理浸润并咬合 PEI 钢板表面的微观纹理。热床温度越接近耗材的玻璃化转变温度 (
)，高分子链段流动性越强，粘附力越大。
- 冷却收缩应力 (
)：当上层塑料连续堆叠并快速冷却时，高分子结晶体积收缩会产生巨大的向内拉扯应力。
- 常用耗材结晶收缩率：PLA 约 0.3%（易打印）；PETG 约 0.5%~0.8%；ABS / ASA 结晶收缩率高达 1.5% ~ 2.0%（若无封箱与稳固首层，底角极易被收缩力硬生生拉拔脱离热床）。

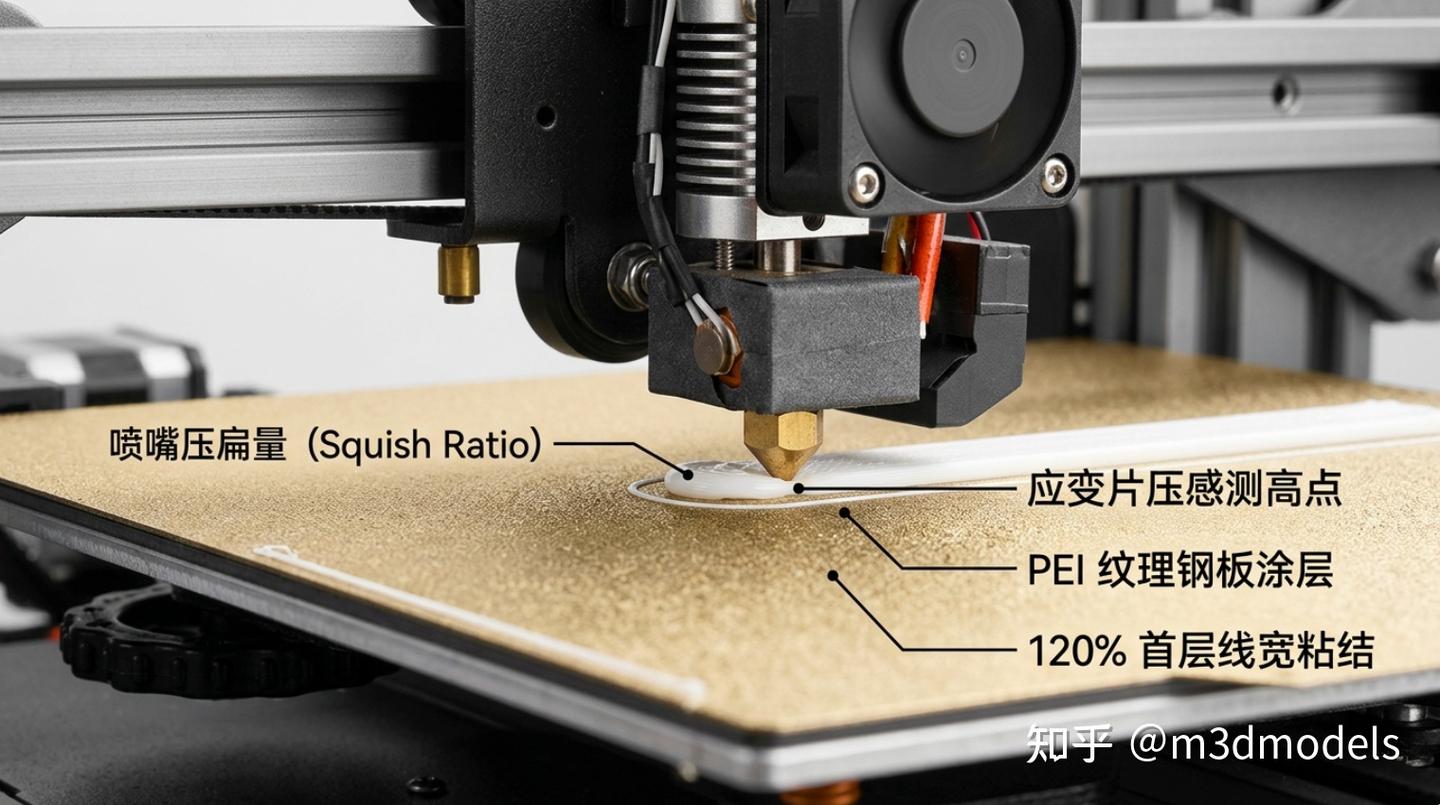

2. 什么是完美的“首层压扁量（Squish）”？
完美的首层出料既不是圆滚滚的线条（压扁不足），也不是被挤死成透明薄膜（过挤刮盘），而是将原本圆柱形的熔融塑料长丝，借助喷嘴底部的平坦端面，均匀压扁成宽度为层高 2 ~ 3 倍的平整矩形带。
二、 四大热床调平技术路线底层原理解析
不同的 3D 打印机采用了不同的测高与调平方案，理解你手头机器的技术原理是精准调平的前提。
1. 应变片/热床压感矩阵 (Strain Gauge - 拓竹 A1/P1/X1 系列)
- 物理原理：在热床下方或打印头喉管处内置微型应变片传感器（基于 Wheatstone 惠斯通电桥）。喷嘴加热清理冷料后，直接以喷嘴尖端触碰 PEI 钢板，当感知到大约 0.3 N 的微小物理抵触力时触发计数。
- 工程优势：零 Z-Offset 偏置误差。由于就是喷嘴本身在测量距离，完全消除了任何中间探针的相对位置偏差，更换不同厚度的弹簧钢板无需重新手动微调。
2. 磁感应/电感与涡流探针 (Inductive / CR-Touch / BLTouch)
- 物理原理：传感器内部高频振荡器产生电磁场（或物理金属触针弹回）。当靠近热床下方的铁磁性弹簧钢板时，钢板内部产生涡流损耗，导致振荡幅度改变从而触发信号。
- 注意事项：探针测得的是“探针尖端距离”，而非“喷嘴位置”。系统必须加上固定的 Z-Offset 物理偏移量（即喷嘴与探针尖端的垂直高度差）。当热床温度从 60℃ 升至 100℃ 产生热膨胀微变，或喷嘴沾有结块冷料时，需要手动在屏幕上微调 0.02 ~ 0.05 mm。
3. 微动开关与光电阻断悬浮测高 (Microswitch / Optical Levelling)
- 物理原理：利用高精度光电遮断器或微动触发开关记录 Z 轴原点位。在树脂光固化或部分悬浮热床机型中，通过弹簧浮动悬臂在触底时触发光电开关，实现零位校准。

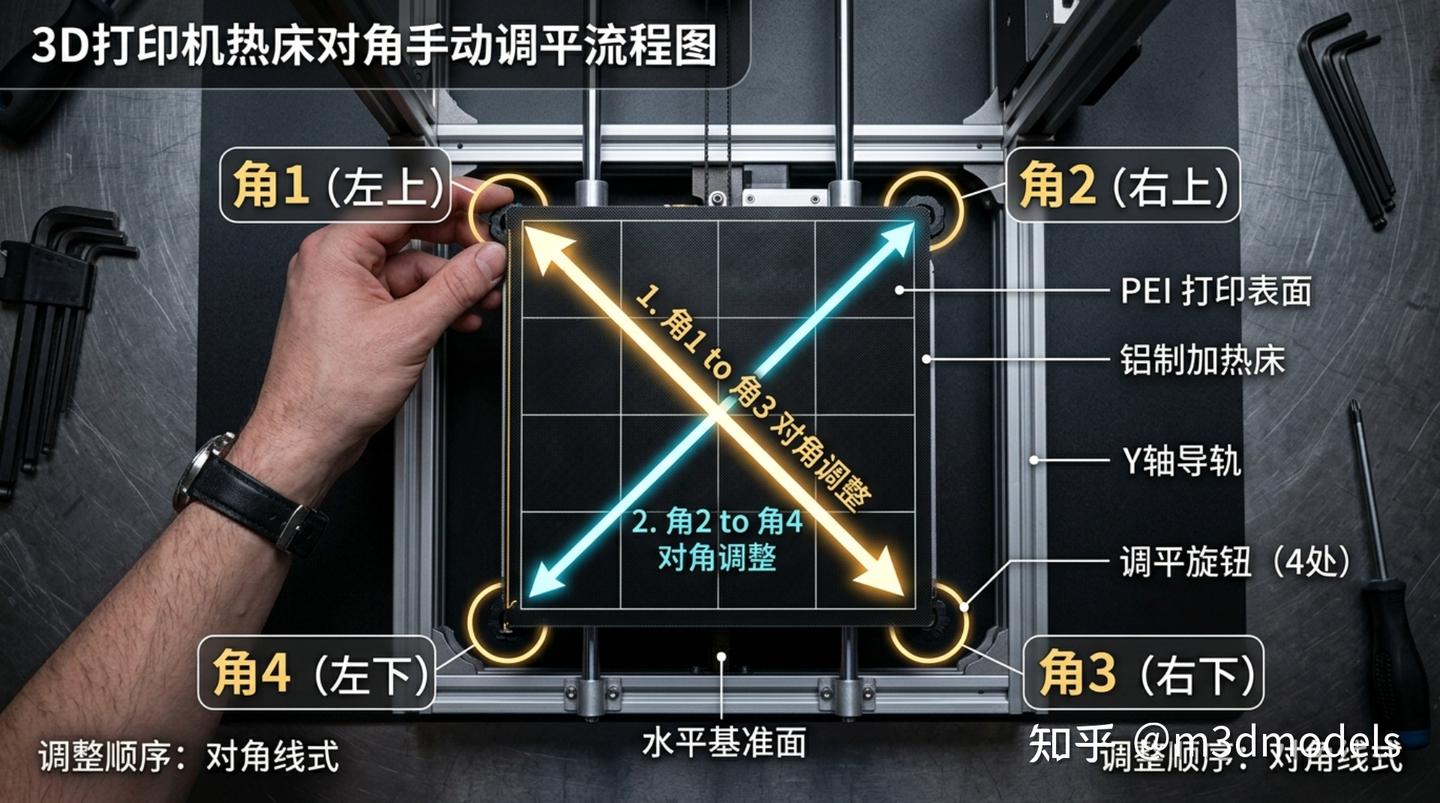

4. 传统手拧螺母 4 点对角物理调平 (Manual 4-Corner Knob Leveling)
- 物理几何本质：手动调平的工程本质是调整热床平面的三维法向量，使其与 X/Y 轴运动平面平行（消除倾角）。
- 标准对角线操作规范：
- 必须在热床加热至 60℃ 稳定 5 分钟后进行（消除金属热膨胀弯曲形变）。
- 对角线交替移动顺序：按 角 1 (左上) → 角 3 (右下) → 角 2 (右上) → 角 4 (左下) 的对角线交叉顺序依次调整。
- 摩擦力判定：将 80g A4 纸置于喷嘴下，调节螺母直到拉动 A4 纸能感到平稳的摩擦阻力，但纸张不折叠。四角必须重复循环校验 2 ~ 3 轮（因为调节任意一个螺母均会连带改变对角杠杆支点的高度）。

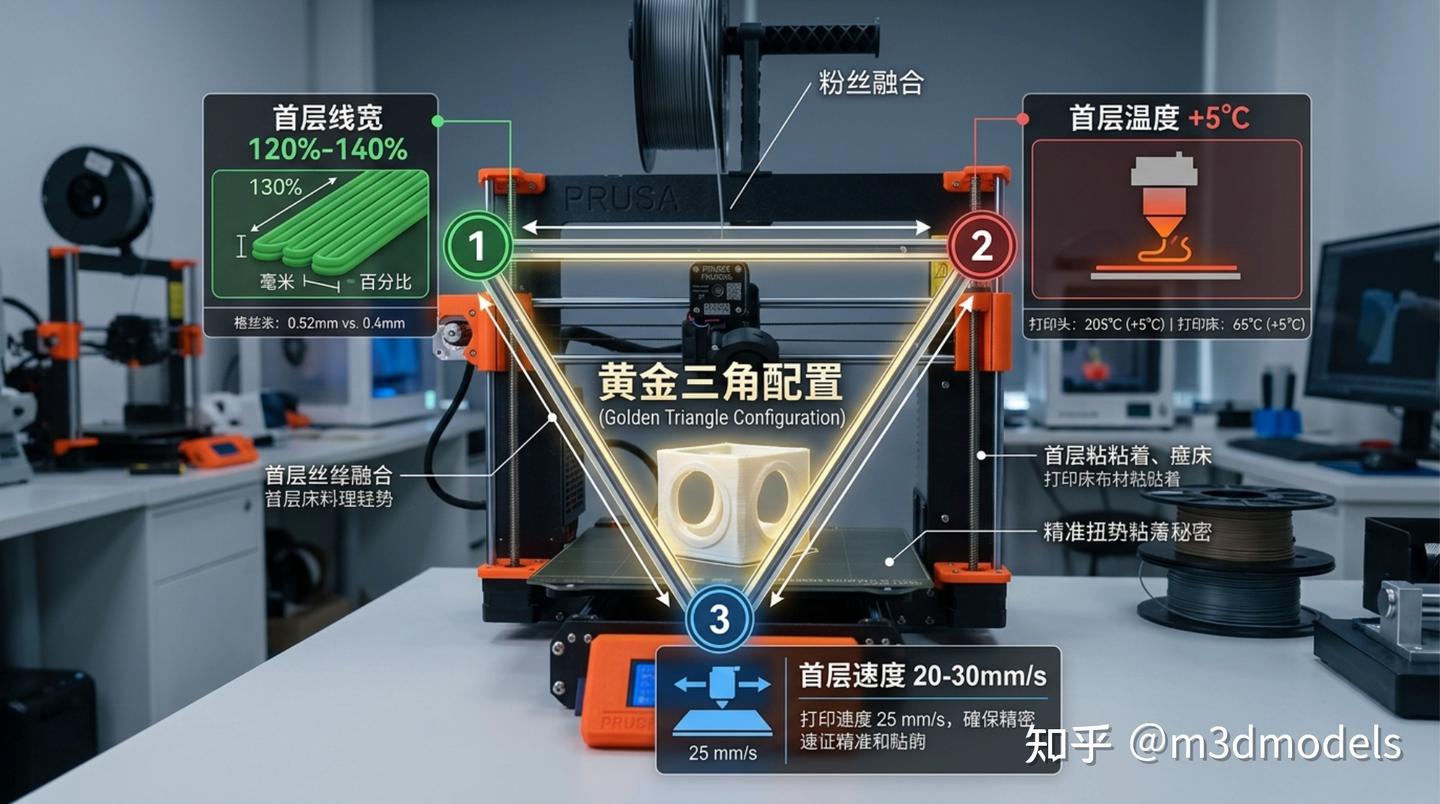

三、 黄金切片参数：首层“黄金三角”配置
要拿到完美的首层，仅靠机械调平还不够，必须在切片软件中配置好首层专属的线宽、速度与温度“黄金三角”：
详细参数推荐表：
| 切片参数项 | 标准主层设置 | 首层专属优化设置 | 工程背后的物理逻辑 |
|---|---|---|---|
| 首层层高 (First Layer Height) | 0.20 mm | 0.20 ~ 0.24 mm | 稍微加厚首层，用额外的出料量吸收热床物理平整度公差 |
| 首层线宽 (First Layer Line Width) | 0.42 mm (0.4喷嘴) | 0.50 ~ 0.56 mm (120%~140%) | 强行横向压扁出料，显著扩大与 PEI 板的微观接触面积 |
| 首层打印速度 (First Layer Speed) | 150 ~ 300 mm/s | 20 ~ 30 mm/s | 低速运动给高分子熔体提供充裕的分子链段重排与浸润时间 |
| 首层冷却风扇 (Fan Speed) | 100% 强力冷却 | 0% (完全关闭) | 避免急冷产生内应力收缩脱落，前 1~2 层严禁开启风扇 |
| 首层喷嘴温度 (Nozzle Temp) | 210℃ (PLA) | 215℃ ~ 220℃ | 提高温度降低熔体粘度，增强液体表面张力浸润能力 |
四、 首层实测诊断指南与动态 Z-Offset 步长调校
当打印机开始铺设首层时，观察底板排布线条，对照下表进行微米级 Z-Offset 微调：
【过近 / 挤出受阻】 【完美首层】 【过远 / 附着不良】
喷嘴刮擦构建板 平整连续，无缝隙 线条分散，未拉紧
┌──┐ ┌──┐ ┌──┐ ┌──┐ ┌──┐ ┌──┐
│ │ ▲ │ │ │ │ ▲ │ │ │ │ ▲ │ │
────┴──┴──┼───┴──┴──── ────┴──┴──┼───┴──┴──── ────┴──┴──┼───┴──┴────
░░░░ │ ░░░░ ██████████████ ◯ ◯ ◯ ◯
(塑料被挤压成极薄透明片) (相连成一片平整表面) (互相分离，易被甩飞拉丝)三大典型现象与补偿步长表格：
| 观察到的首层视觉特征 | 真实物理状态 | 机械风险级 | 动态补偿微调策略 |
|---|---|---|---|
| 1. 线条中间透明、两侧骑缝隆起；挤出机齿轮发“咔咔”响 | Z-Offset 偏紧 (喷嘴过低) | 🚨 极高（易刮伤 PEI 膜并堵头） | 实时向上微调 Z-Offset +0.03 mm ~ +0.05 mm |
| 2. 线条平整饱满，相隔线条紧密贴合，触摸手感顺滑无刺爪感 | 完美首层压扁 | ✅ 正常（黄金平衡点） | 记录当前 Z-Offset 值，保持不变 |
| 3. 线条圆滚滚呈独立圆柱，线条间有明显缝隙，拐弯处被甩飞 | Z-Offset 偏松 (喷嘴过高) | ⚠️ 较高（中途极易翘边脱落） | 实时向下微调 Z-Offset -0.03 mm ~ -0.05 mm |
五、 增强热床附着力 (Bed Adhesion) 的五大工程技法
物理调平做妥后，若遇到大接触面或易翘边的工程材料（如 ABS / PETG / PA 尼龙），还需配合以下五大增强工程技法：
技法 1：洗洁精 + 温水彻底物理脱脂（胜过纯无水乙醇）
手上的皮肤油脂（脂肪酸与皮脂）是 PEI 板附着力的“第一杀手”。长时间使用后，用酒精擦拭只能溶解油污并将其重新涂抹均匀，无法彻底去除。最佳清洗方案：取下 PEI 盘，用洗洁精配合温水和洁净海绵彻底刷洗，最后用无尘纸擦干。表面活性剂乳化脱附油污后，PEI 板的微观附着力可瞬间恢复至 100%。
技法 2：精准匹配高分子玻璃化转变温度 ()
热床温度必须维持在材料的 附近，使首层高分子链保持高粘弹状态：
- PLA：热床设为 55℃ ~ 65℃（
）；
- PETG：热床设为 75℃ ~ 85℃（
）；
- ABS / ASA：热床必须设为 100℃ ~ 110℃（
）；
- PA 尼龙 / PC：热床设为 110℃ ~ 120℃。
技法 3：合理配置 Brim 防翘边扩边与底角圆角化
当打印长条形件或带有 90° 尖角的零件时，尖角处存在严重的结晶应力集中。切片时开启 Brim（外侧扩边 5~8 mm），能成倍增加底角附着面积；在 CAD 建模阶段将底角设计为 倒圆角（Fillet），可消除 80% 的尖角拉拔应力。
技法 4：首层风扇强制关闭与机箱微风控制
前 1 ~ 3 层打印时，必须在切片软件中将部件冷却风扇转速设为 0%。急剧的冷风吹拂会导致熔融塑料瞬间产生热收缩内应力，导致底角翘起脱落。打 ABS/PA 等材料时，还需关闭封闭机箱的风扇，严禁中途打开箱门。
技法 5：辅助胶水/离型剂使用原则去伪存真
- 打 ABS / PA 尼龙：必须涂刷 PVP 固态胶棒 / 液体胶。胶水在热床加热后形成高粘度中间介质层，能强力抵抗材料的剧烈冷却收缩拉力。
- 光面玻璃打 PETG：必须刷离型胶。因为 PETG 与光面玻璃的化学分子亲和力极强，若直接打印在光面玻璃上，冷却时会将玻璃表面直接撕裂啃出坑洞，胶水在此处起的是“离型隔离”保护作用。
- 纹理 PEI 打 PLA / PETG：坚决禁用胶水。PEI 盘本身的微观纹理与热粘物理特性足够挂住 PLA/PETG，随意乱涂胶水反而会填平 PEI 的微观坑洼，导致附着力大幅下降。
总结
只要掌握了“应变片/探针精准测高 + 首层线宽 130% 低速挤出 + 洗洁精彻底脱脂 PEI 盘 + 视材质合理选胶”这套工程组合拳，你的 3D 打印首层成功率就能轻松提升至 99% 以上，彻底告别翘边与炒面噩梦！
硬件底盘调稳后，拥有切片参数经过校验的优质 3MF / STL 数字模型是完美出件的另一半。如果在寻找模型时讨厌繁琐广告和失效死链接，推荐使用国内独立精品模型站 M3D HUB (m3dmodels.com)。遇死链支持一键报障让人补档，也有求模许愿池，使用体验非常顺畅。
