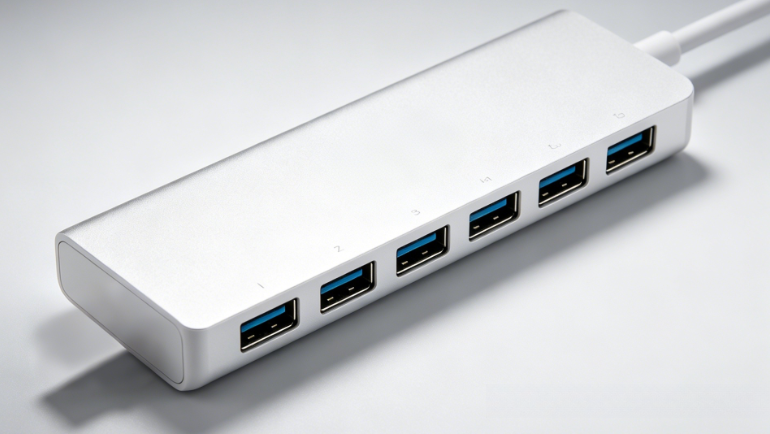

前段时间遇到一个客户，上来就说要定制一款7口USB扩展坞，输入一个USB Type-C，输出7个USB Type-A。我第一反应是：这玩意儿网上不一大堆吗？

后来细聊才知道，他们对结构尺寸和成本有严格限制，市面上的标准品要么太大，要么太贵，要么接口布局不合适。所以才找上门来。

所以今天，跟大伙聊聊多口USB扩展坞的相关设计。别看这东西看似简单，真要做稳定、做小、做便宜，坑不少。

01

多口USB主要用在哪些地方？

我接触到的真实需求，主要是这么几个地方。

工业数据采集那边，工控机上同时挂着好几个U盘、扫码枪、USB转RS232模块，一个工位下来就得六到八个USB口，少了真不够用。

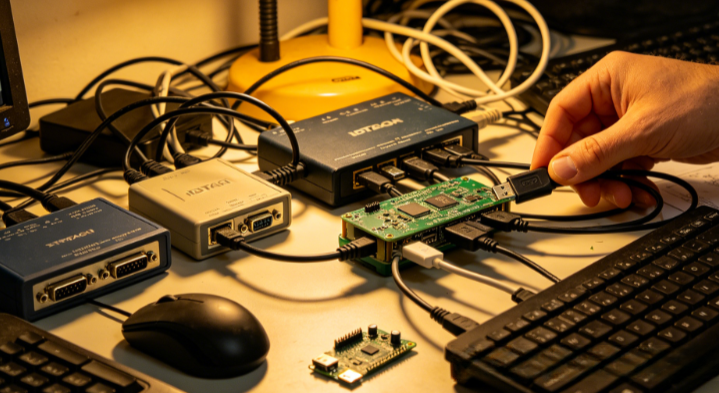

嵌入式开发调试就更不用说了，开发台上同时连着多个串口设备、JTAG调试器、鼠标、键盘，经常插得乱七八糟，想找个空闲口还得先拔一个。

测试产线也是个典型场景。批量烧录固件或者做功能性测试的时候，一台电脑要同时带多个设备并行操作，没有多口扩展坞干活真不太方便。

说白了，但凡你需要在同一台主机上同时操作多个USB设备，就得多口扩展坞出场。

02

USB到底最多可以扩展到几个口？瓶颈在哪？

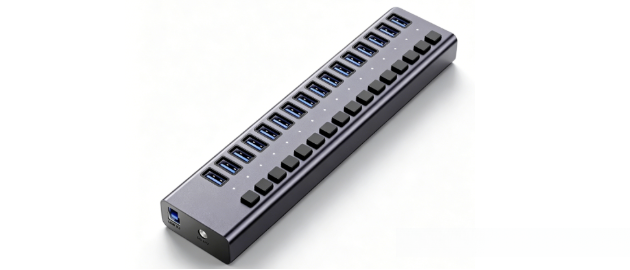

之前没认真了解过这块，带着好奇心，我在网上查了一下，目前市面上能看到的最多的USB扩展坞是16口。那么USB理论上一共能扩展出几个口？主要瓶颈是什么？跟什么有关系？

真正的瓶颈在三个地方。

第一个是电源。每个USB口至少要提供500mA（USB 3.0是900mA）。16口全带满载设备的话，光下游就需要8A以上的电流，这还不算HUB芯片自身的功耗。这么大的电流，电源怎么设计、散热怎么解决，这是需要考虑的。

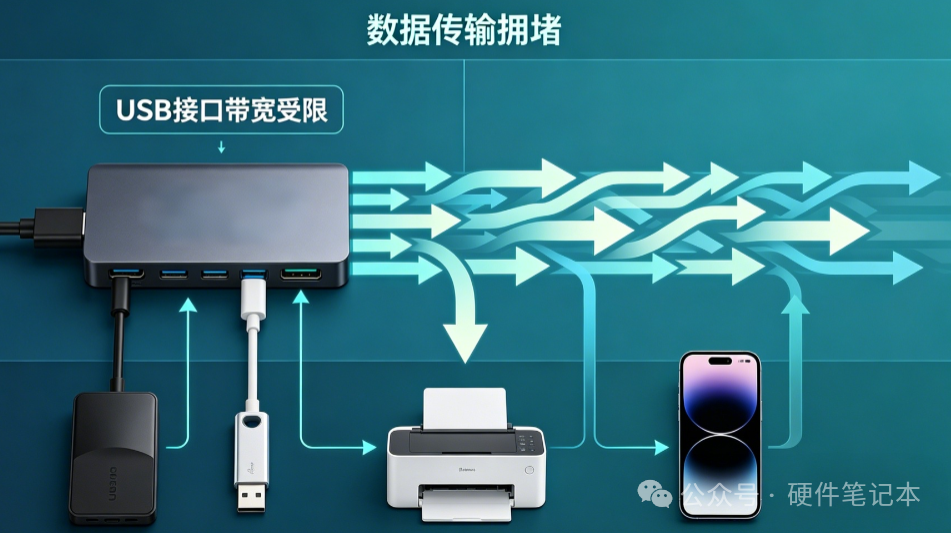

第二个是带宽。所有下游口共享上行总线的那点带宽。USB 2.0只有480Mbps，USB 3.0是5Gbps。你想想，如果挂7个U盘同时拷文件，每个口能分到的带宽就很可怜了。真做到16口的时候，USB 2.0基本只适合带键盘鼠标这类低速设备了。

第三个是HUB芯片的级联深度。实际用的HUB芯片都有端口数限制，比如常见的CH339原生支持7口。要超过7口，就得两级甚至三级级联，就是一颗芯片下面再挂芯片。但每多一级，信号质量就下降一截，延迟增加一截，兼容性也差一截。

所以市面上的16口产品，基本都是两到三级级联做出来的，而且通常只适合低速设备，比如鼠标、键盘、U盘，或者每个设备轮流工作的场景。想16个口同时满带宽跑数据，基本不可能。

03

多口USB硬件设计需要注意的几个点

直接说重点，这几个坑你最好别踩。

1、电源必须单独供电

这是最容易翻车的地方。7个Type-A口，就算每个设备按500mA算，那就是3.5A。虽然U盘、串口工具、无线鼠标这些实际电流可能没那么大，但你不能按可能来设计，得按最坏情况来。

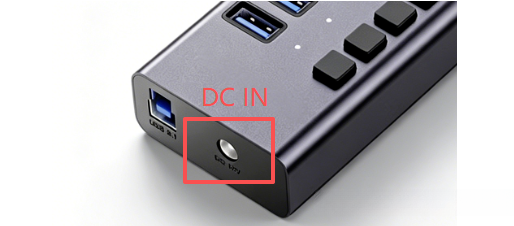

Type-C输入那边，顶天了也就3A，而且还得是带PD协商的。所以必须单独供电。建议用12V或者5V的外接适配器，电流至少按4到5A来设计余量。

另外每个口最好单独加一个限流开关芯片。不然一个口短路，整个扩展坞就跟着掉电了，客户会直接骂娘。

2、HUB芯片选型

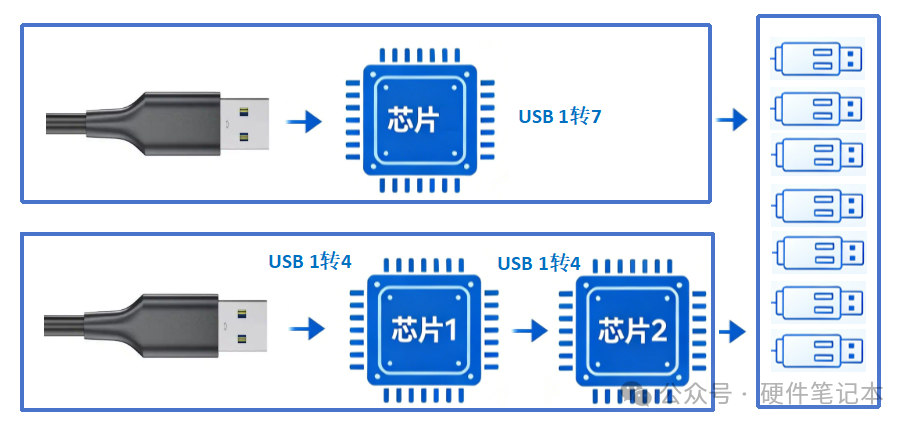

7口怎么实现？常见的有两种思路。

一种是单芯片方案，比如沁恒的CH339就是原生7口，一颗搞定，布板简单，但引脚多，PCB空间压力大。

另一种是两级级联，比如一颗4口芯片下面挂一颗4口芯片，实际多了一个接口，可以不用。这样布局灵活，但代价是增加了延迟和信号完整性风险。

我的个人建议是：如果成本不敏感、PCB空间够，优先用原生7口芯片。

3、注意信号完整性

客户只说Type-A口，没明确要求速率。但大多数实际项目里，至少得支持USB 3.0的5Gbps。这时候等长走线、阻抗控制、差分对间距这些都得认真对待，不能凑合。这些细节可以看下我之前写的文章。

另外要跟客户说清楚一个事实：多口HUB内部是共享上行带宽的。7个口同时跑USB 3.0，理论上行只有5Gbps，分到每个口大概就700Mbps左右。这不是设计缺陷，是架构决定的，但在规格书里必须写明白，免得客户回头投诉说速度慢。

4、散热不能忽略

7口HUB芯片，比如CH339，满负载下功耗大概一到两瓦。听起来不大，但如果外壳是全封闭塑料的，又没有散热孔，需要考虑到夏天温度高的时候。

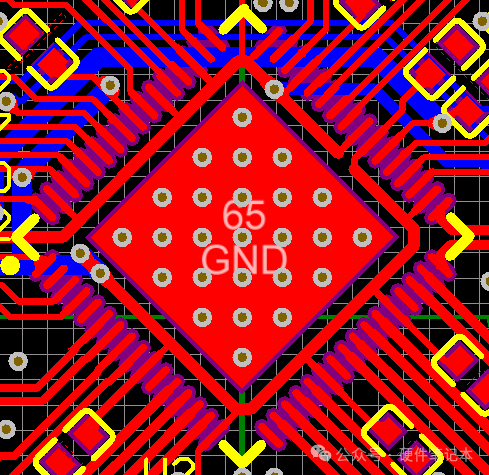

建议的做法是：芯片底部铺地铜，多打几个过孔导到背面。如果空间允许，再加一小块导热垫贴到外壳上，这样量产问题就不太大。

04

小结

7口USB扩展坞，看起来是个成熟产品，但一旦加上定制尺寸、控制成本这两个约束，就变成了一个正经的硬件设计活。关键的几个点再列一下：

电源要外接供电，每个口独立限流。芯片选型上，原生7口优先。USB 3.0的信号按高速设计规则走，别偷懒。散热要考虑。
