Type-C真的能承受5A电流吗？不得干冒烟了？

点击上方名片关注了解更多

前几天发了一篇关于Type-C的文章，评论区最热闹的问题就是：“Type-C引脚真的能扛住5A电流吗？”

这是个好问题。因为很多人看到Type-C那个小小的接口，心里就犯嘀咕：这么点大的接口，过5A电流，不得干冒烟了？

虽然大家提了不少意见，有些朋友也回复得很好，但还不够全面，今天咱们就专门聊聊这个话题。

01

5A这个数是怎么来的？

先说说5A这个数字的来历。它不是哪个厂家拍脑袋定的，而是USB-IF组织制定的标准。

现在的PD快充协议最高支持240W功率。大家知道一个基本公式：功率=电压×电流。同样240W功率，如果电压是20V，电流就要12A；如果电压提到48V，电流就只要5A。

那为什么非要提电压、降电流呢？因为线缆上的损耗跟电流的平方成正比：损耗=电流²×电阻。电流越大，线上发热越严重，能量浪费越多。所以提高电压、控制电流，是做大功率快充最合理的路子。

所以结论很简单：在240W这个最高功率下，电流被定在了5A。48V/5A，这就是目前Type-C PD快充的天花板。

02

规格书上写着5A，算数吗？

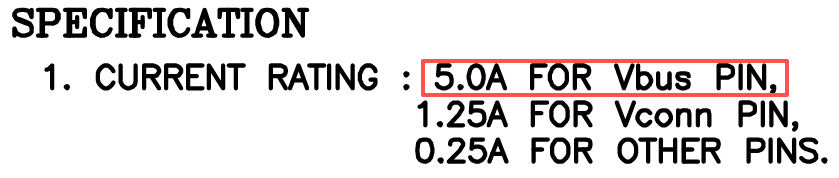

咱们打开Type-C连接器的规格书，基本都会标注接口的额定电流，如下图，VBUS引脚的额定电流为5A，带PD功能一般都是这种。

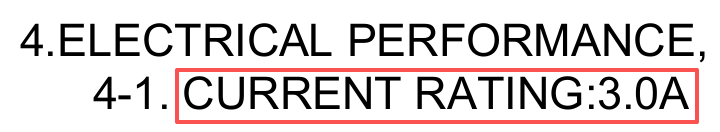

不过也得说一句，不是所有Type-C都是5A。有些6Pin的简易接口额定电流只有3A。

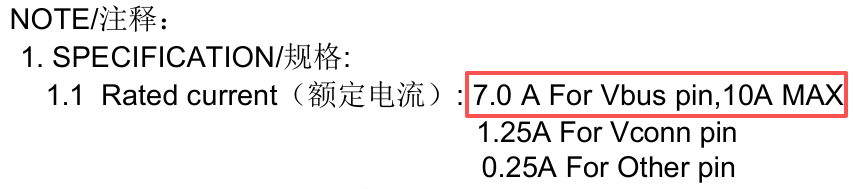

而一些少数连接器，额定电流能做到7A甚至10A，当然那种价格也更贵。

电流越大，对材料和工艺的要求就越高。大电流版本用的端子导热率更高，因为电流流过端子会产生热量，导热率高的材料能更快把热量导走，避免局部过热。同时端子的形状、弹片的设计也会针对大电流做加强，保证长期插拔后接触电阻依然稳定。

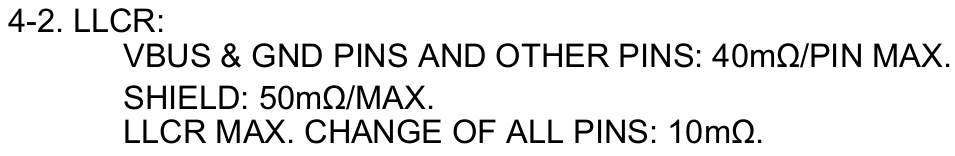

这里要提一个关键点：接触电阻。我查了几款连接器的规格书，接触电阻一般都在40mΩ左右。

别小看这个数，如果端子之间接触不好，接触电阻哪怕只增加100mΩ，5A电流流过就会产生2.5W的局部发热功率（发热功率=电流²×接触电阻）。热量集中在针尖大的接触点上，温度很容易就超了。所以5A母座的核心任务就是把接触电阻压到足够低。

规格书写5A，是经过温升测试、耐久测试验证过的，不是随便印的数字。所以这一点可以证明：连接器本身通过5A电流是没问题的。

03

一个容易忽略的设计：多个引脚分担电流

很多人看Type-C引脚图，以为供电就靠一两个引脚。实际上，Type-C接口有不同的引脚版本：6Pin、16Pin、24Pin，它们的载流能力也有差异。

6Pin的Type-C只有2个VBUS和2个GND，16Pin和24Pin则有4个VBUS和4个GND。电源引脚越多，载流能力自然越强，这个从规格书上也能看出来。

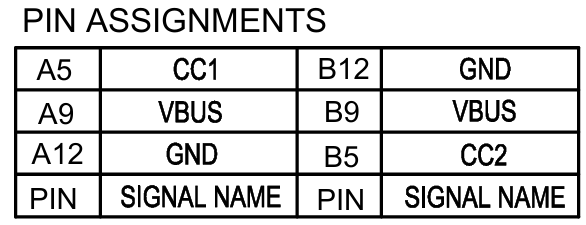

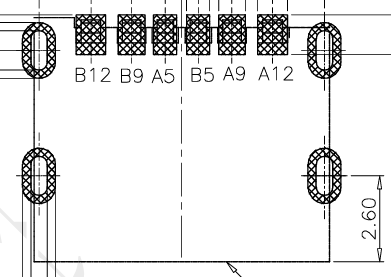

6Pin的Type-C引脚定义

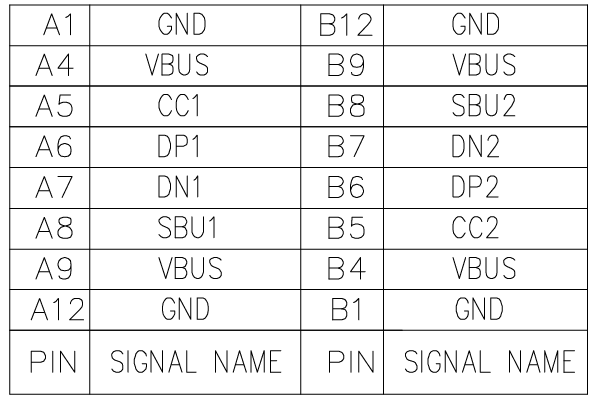

16PinType-C引脚定义

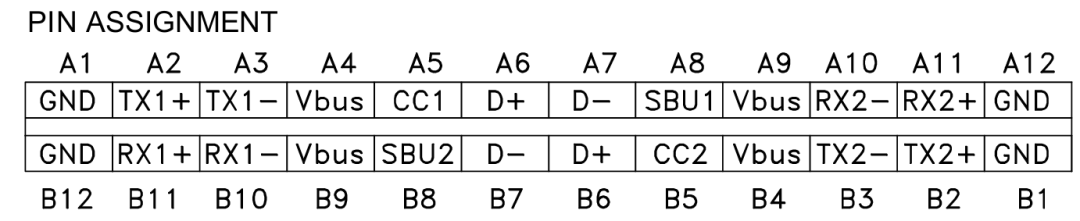

24Pin的Type-C引脚定义

那5A电流具体怎么分配的呢？对于16Pin或24Pin的接口，5A电流是由4个VBUS引脚共同承担的，每个引脚大概分1.25A。GND那边也一样，电流通过4个地引脚流回。

所以严格来说，不是一个引脚扛5A，而是四个引脚一起扛5A。这样单个引脚的实际负载远低于5A，大大降低了局部发热。这个细节很多人没太注意，但它是Type-C能过大电流的关键设计之一。

顺便说一句：如果你做的产品要过5A大电流，选座子的时候尽量选16Pin以上的版本，别省那几个引脚的钱。

04

线缆比接口更容易翻车

接口能扛5A，是不是随便拿根Type-C线就能跑5A？绝对不是。

线缆本身有电阻。同样5A电流，线的电阻越大，线上损耗越大，发热也越严重。更麻烦的是，线缆很长（比如1米、2米），热量不容易散掉，一旦线皮过热软化甚至熔化，就出问题了。

所以USB-IF对5A线缆有明确要求：

第一，线径要够粗：导体截面积必须足够大，降低单位长度的电阻。

第二，必须带E-Marker芯片：这根线是3A还是5A，芯片里写得清清楚楚。充电器和设备握手的时候会读取这个信息，如果线只支持3A，双方就不会协商5A电流。

最后再啰嗦一句，很多人以为插上快充头就一直跑5A，其实不是。只有充电器和设备协商进入PD快充模式，电流才可能会到5A。普通5V/2A充电时，电流只有2A左右，远远没到极限。

所以结论很简单：Type-C接口本身是能扛5A的，但前提是选对座子、用对线。缺一环，都是隐患。

好了，今天的话题就聊到这儿。

关于Type-C，你们还有什么想聊的？比如快充伤不伤电池、PD会不会把设备充坏……评论区尽管留言，哪个话题呼声高，咱们就安排一期。
