先给大伙看张图。

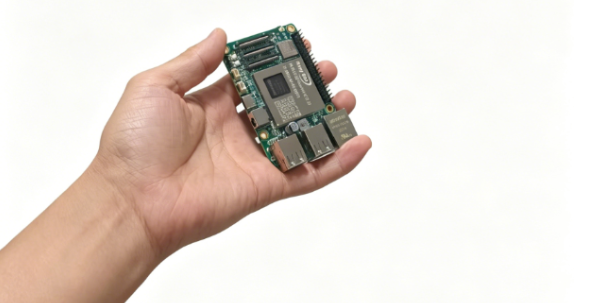

板子非常小巧，拿到手那一刻，我恍惚看成了树莓派。但这块板子比树莓派猛多了。我说的猛，主要指三个方面：AI算力、图像处理，还有成本。

今天跟大家聊的是EASY-EAI灵眸科技新出的一款AIoT开发板——EASY-EAI-PI2，它基于RV1126B芯片，由核心板加底板组成。

这颗芯片自2025年5月正式推出并批量上市以来，第一批推出开发板的方案商里，我了解到的就有灵眸科技。当时芯片刚出来两三个月，也就是8、9月份的时候，他们就推出了第一款EASY-EAI-Nano-TB。现如今，他们又带来了新款EASY-EAI-PI2。

咱们从工程师的角度，把它的核心板、底板、接口、参数都掰扯一遍。跟老款Nano-TB比，PI2最大的变化就是把核心板从板对板连接器换成了LGA封装，这种设计更适合振动环境，整体板形更小，非常适合无人机、机器人、移动机器人、智能家居、安防这类应用场景。

01

整体介绍

这套EASY-EAI-PI2开发板采用了一种核心板+底板的设计。

核心板把RV1126B芯片、内存、存储这些核心部件都集成在一块板子上，稳定可靠，直接拿来开发或者做产品都行。底板上该有的接口也配得挺全：星闪、USB、网口、WiFi&BT都有。

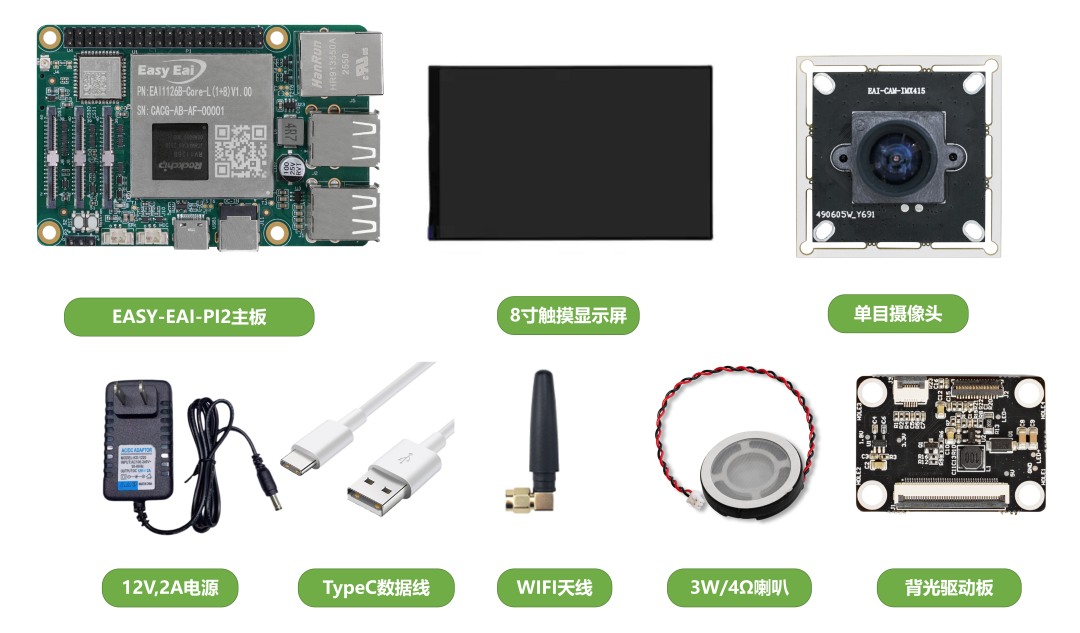

打开包装，里面配了这些东西：EASY-EAI-PI2主板一块，8寸触摸显示屏，单面摄像头，12V/2A数据线，WIFI天线，3W/4Ω喇叭和背光驱动板。基本上你拿到手，接上电就能开始玩了。

这块开发板主要面向那些需要视觉处理、环境不友好、功耗不能太高，而且希望产品能快速量产的场景。从硬件设计角度看，无人机、机器人、智能家居、安防这几个场景，对核心板的封装形式、工作温度范围、抗震性还有EMC性能都有明确要求。PI2正是针对这些需求做的设计。

02

核心板介绍

核心板EAI1126B-Core-L是整个方案最重要的部分。它把最难搞的DDR内存、eMMC存储、电源管理芯片PMIC这些核心部件，一个不落全集成在一块小板上，相当于一个完整的最小系统。

看下图，核心板正面加了一块屏蔽罩，能有效保证电磁兼容性，让系统更稳更可靠。屏蔽罩只露出主芯片RV1126B，这个地方可以预留散热器，用硅胶垫把热量导到外部散热器上，提升咱们芯片的散热能力。

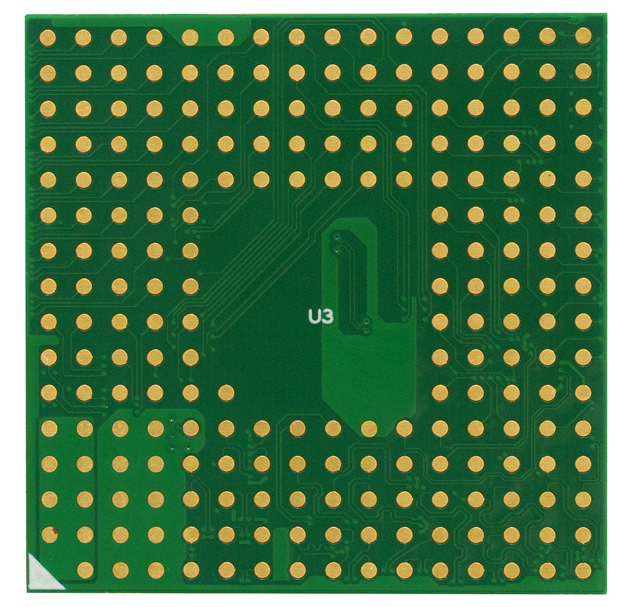

翻过来看背面，金色圆形焊盘排列得整整齐齐，看着就很舒服。EAI1126B-Core-L总共有220个引脚，LGA封装，焊盘间距2.2mm，焊盘直径1mm。

这种核心板一般用的是HDI高密度沉金工艺，8到10层的高规格板子。比普通排针那种连接方式更牢固、更可靠，抗震动和抗干扰能力都强不少。这么设计，就是让你做的产品能扛住各种复杂环境，不光适合学习研究，更适合直接拿去做量产。

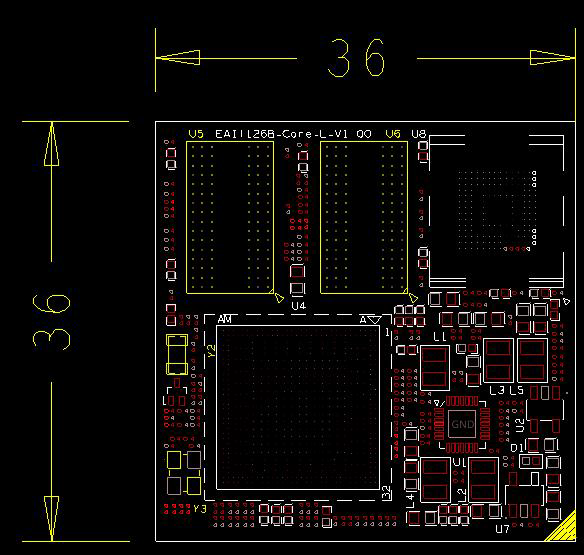

整体的板形尺寸为36mm x 36mm，非常小巧。

核心板有两个版本可选：商用版型号EAI1126B-Core-L，工作温度-20℃到85℃；工业版型号EAI1126B-Core-TI，能扛-40℃到85℃。用户可以参考官方开放的原理图，基于核心板自己做载板，有需要的话也可以根据咱们的需求定制底板。

关于处理器的参数，之前我也写了很多，再简单介绍一下，RV1126B，4核Cortex-A53，主频最高1.6GHz。NPU算力3TOPS，支持INT4/INT8/INT16/FP16混合运算。视频编解码最高支持4K@30fps（H.264/H.265）。ISP是1200万像素传统ISP加800万像素AI-ISP，支持3D降噪、HDR、去雾、鱼眼校正。内存有1GB或2GB DDR4，存储有8GB或16GB eMMC，也可以选配4GB或64GB。

这里有几个点值得说：3TOPS算力做轻量级AI视觉应用足够，人脸识别、物体检测都能跑；ISP能力强，做摄像头画质相关的产品能省很多调图像的功夫；户外设备建议选工业级宽温版本，可靠性有保障。

03

底板介绍

底板EASY-EAI-PI2的作用是评估和开发，把核心板的功能引出来方便测试。

https://www.easy-eai.com/ (二维码自动识别)

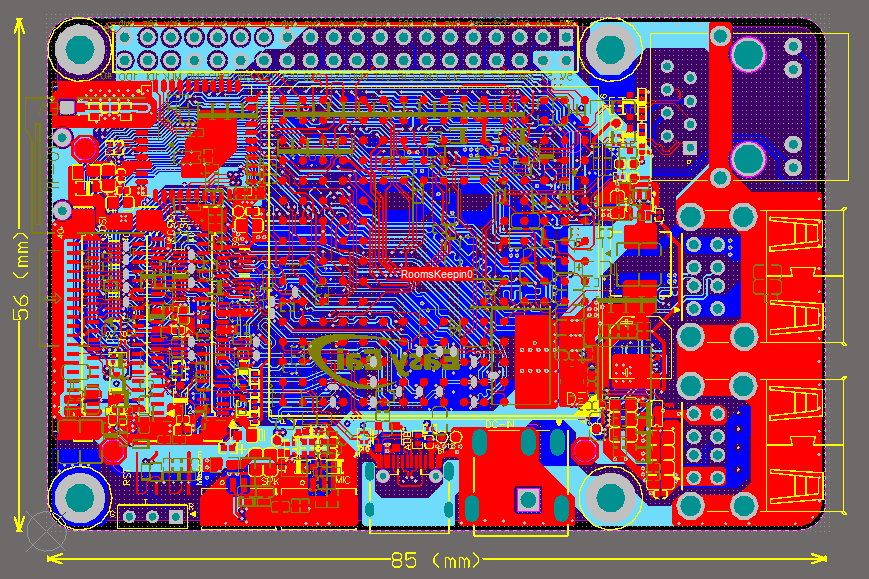

底板尺寸85mm×56mm，不到手掌的一半大。

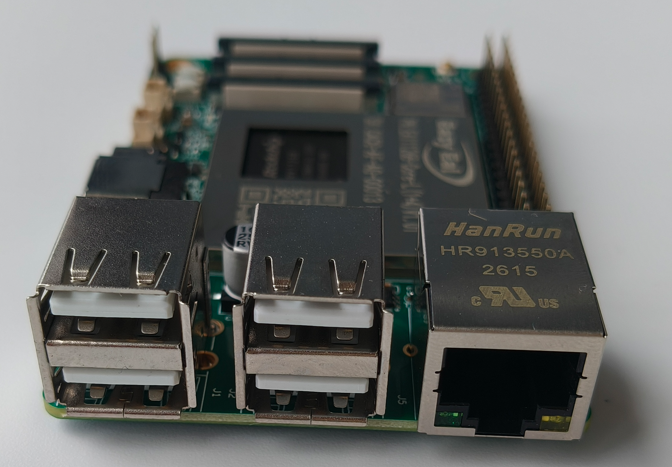

对外海岸线接口，从左往右依次为，两个双层USB2.0TYPE-A接口，这里核心板支持一路USB3.0但底板上没引出来，需要的话可以自己画底板引出。1路百兆RJ45，10/100M自适应。

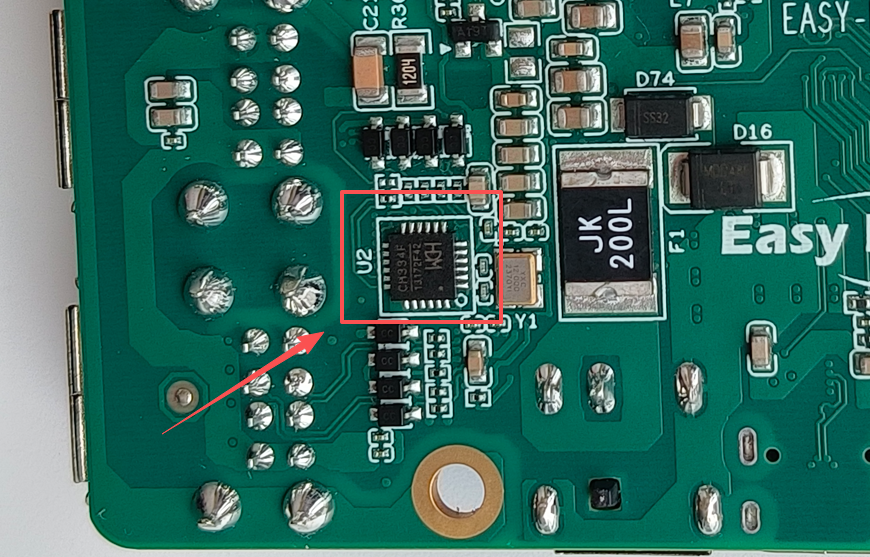

这四个USB是通过背面一颗USB HUB 1转4芯片扩展出来的。

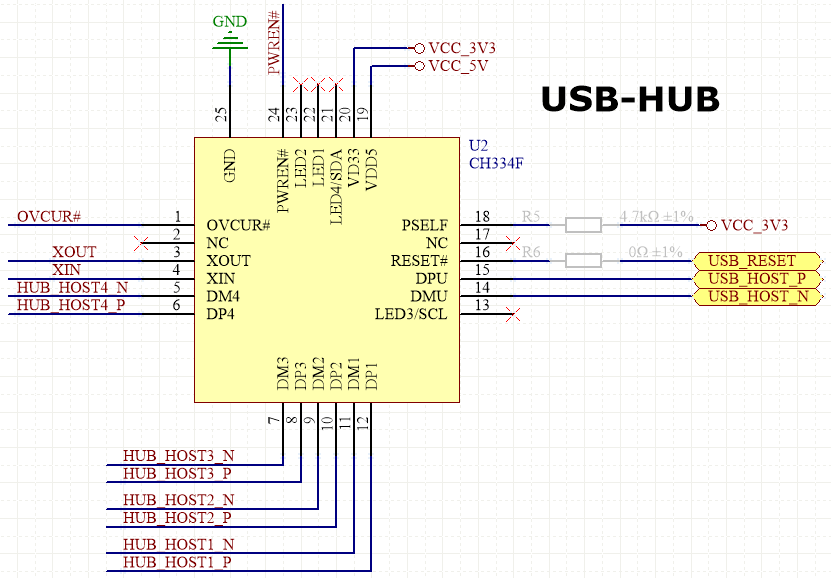

通过灵眸公开原理图，也可以看到用的是沁恒的CH334F，稳定可靠。

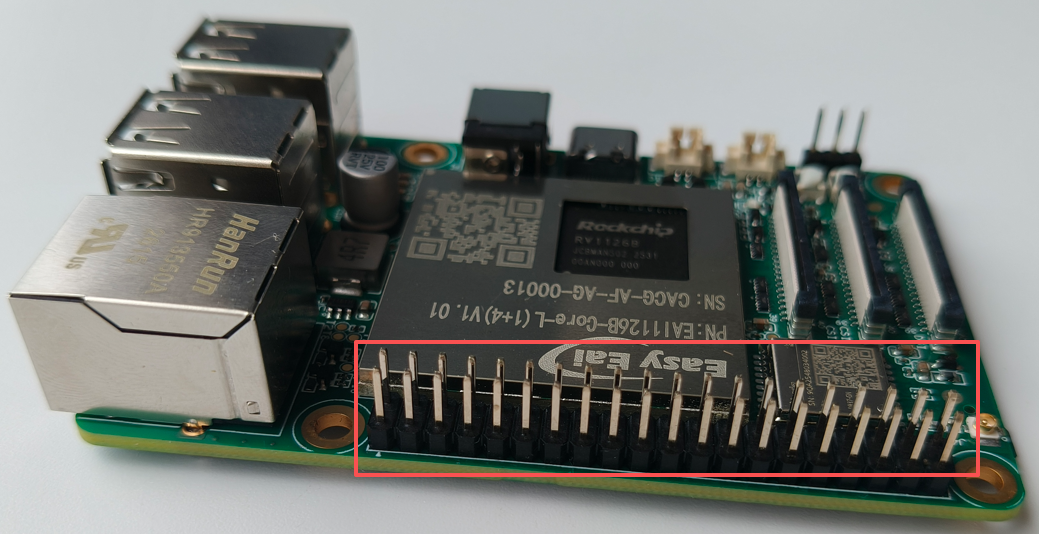

接着是扩展排针接口，底板上有2.54mm间距排针，把常用低速接口都引出来了——电源（3.3V、5V、GND）、1路I2C、2路UART、2路SPI、1路CAN、2路PWM、1路SAI、若干GPIO。做原型验证时直接插杜邦线接传感器模块，非常方便。

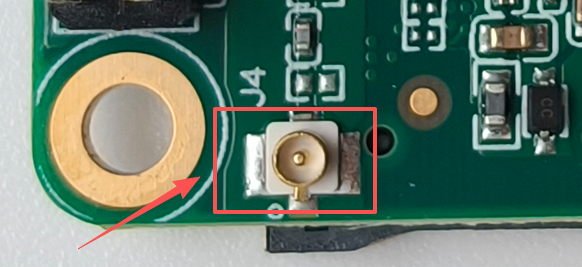

旁边有一个IPEX天线接口。

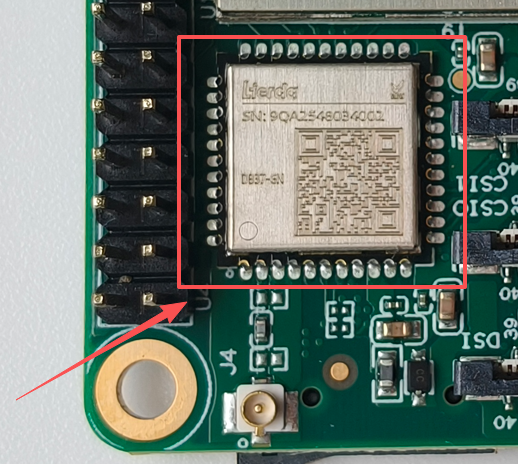

板载了一个三模无线模组，支持WiFi6、蓝牙5.2和星闪SLE1.0。星闪是这两年比较火的近距离通信协议，功耗低、延迟也低。如果你做的是遥控器或者需要低延迟数据传输的产品，这个功能是个加分项。

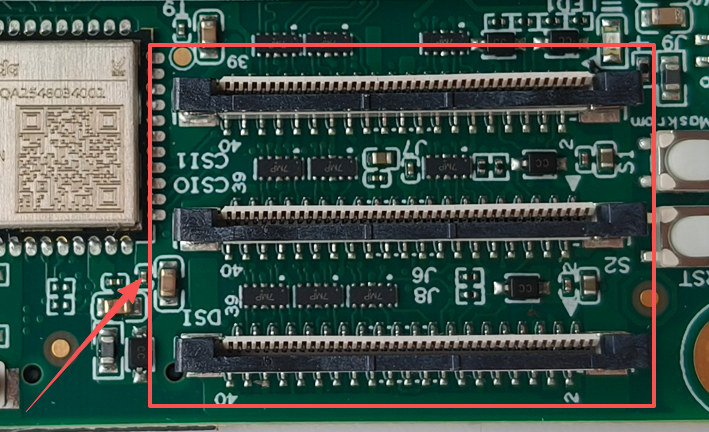

再接着有三个并排的40Pin、0.5mm间距FPC座，有2路MIPI CSI，支持4 lanes，每lane 2.5Gbps，可接高清摄像头做双目视觉或多路输入。

还有1路MIPI DSI，支持4 lanes，最大1920×1080@60Hz，引出了背光PWM、触摸屏I2C、复位中断，接带触摸的显示屏很方便。

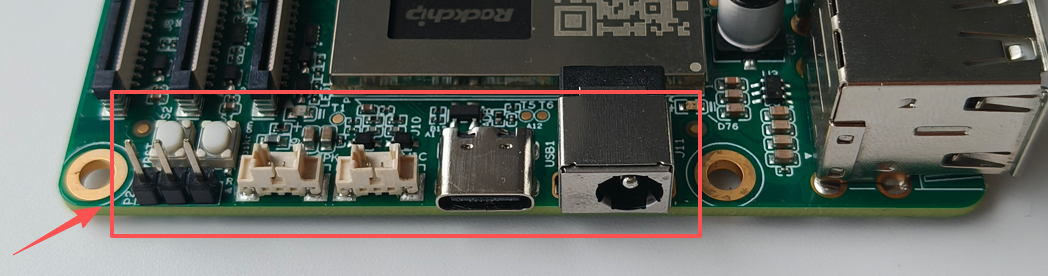

再看最后一边的接口，有一个1x3x2.5mm单排针，专门引出调试串口UART0，接着是两个米白色1x2x1.25mm座子，一个接喇叭输出，可驱动3W/4Ω喇叭。另一个接麦克风输入。

还有1路USB2.0 TYPE-C接口，直连核心板，专门用于烧录固件。最右边是DC 12V电源输入。

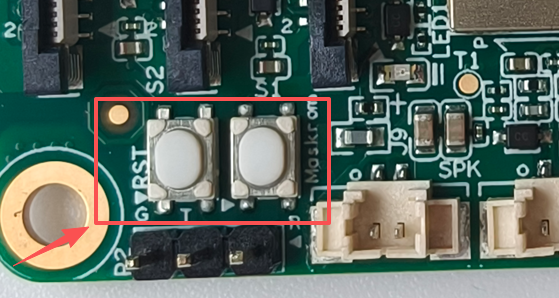

这里还有两个按键，一个是RST复位键，另一个是MASKROM模式键，按住后复位进入烧录模式。

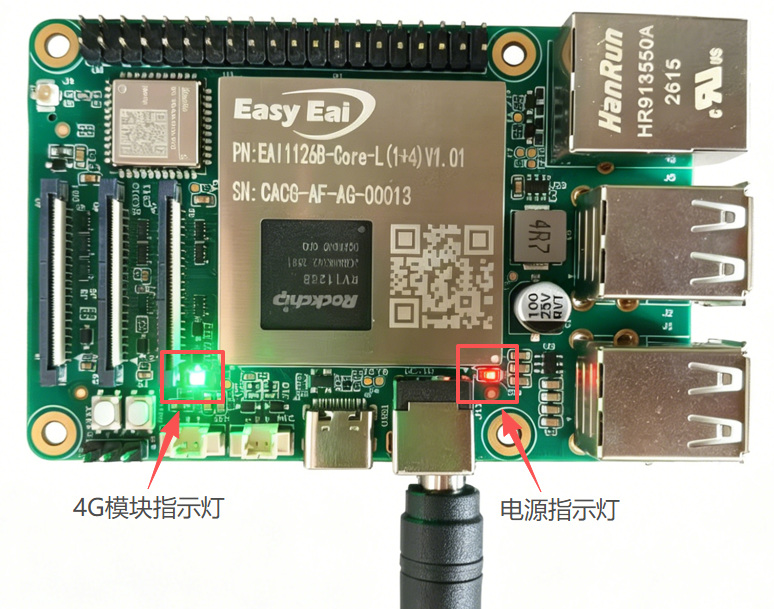

指示灯部分有一个红色的电源指示灯和一个绿色的4G模块通信指示灯。

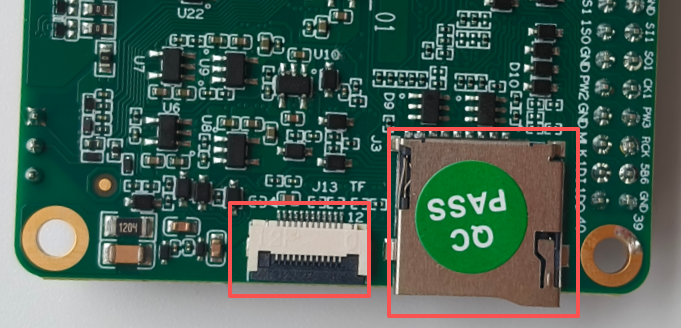

以上板子的正面基本都介绍完了，再看看背面。左边有一个12Pin FPC接口，可以接PDM数字麦克风阵列做远场语音唤醒。

右边是TF卡槽，支持SDIO3.0，可用TF卡存储数据或启动系统，软件开发时就不用反复烧录eMMC。

数据手册里给了不少硬件设计建议，我挑几个说一下。

1、不用的引脚悬空处理。

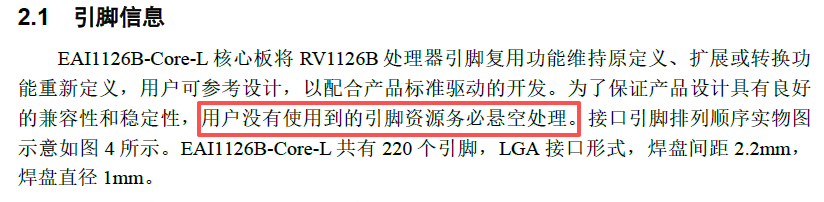

数据手册明确写了“用户没有使用到的引脚资源务必悬空处理”，因为芯片内部可能有上拉或下拉，外部再接地或接电源容易引起冲突。画原理图时不用的引脚直接标NC。

2、核心板焊接用回流焊。

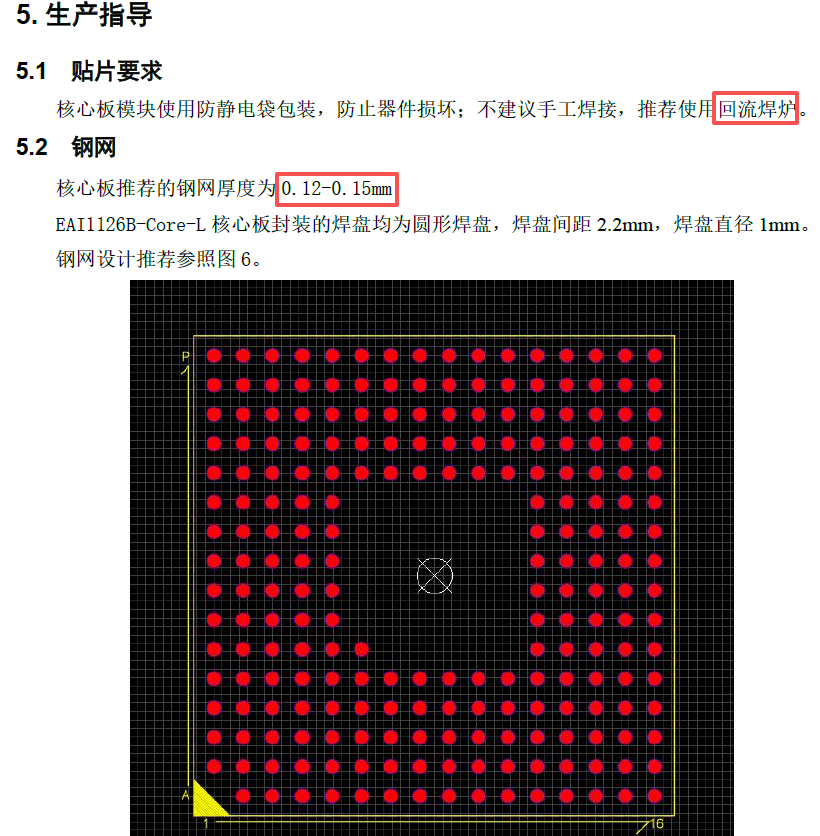

LGA焊盘在底部，手工很难焊好，推荐回流焊，钢网厚度0.12-0.15mm。封装库官方有提供，不用自己画。

3、供电要留余量。

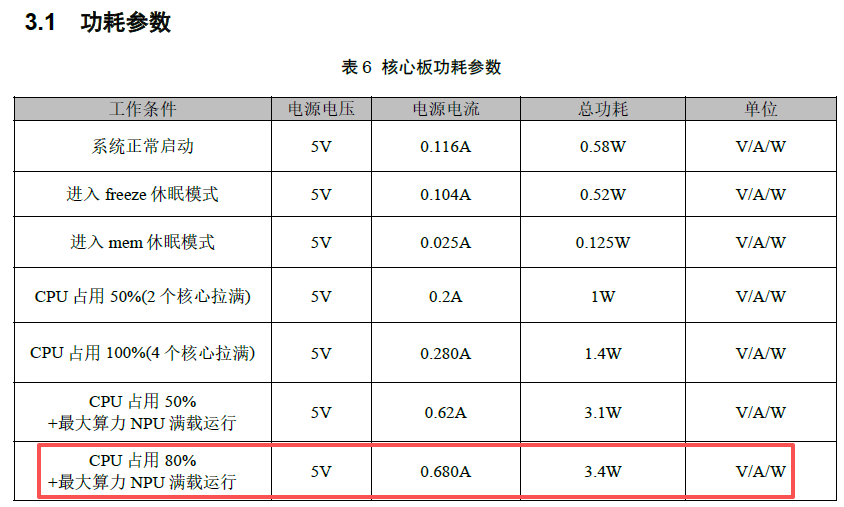

在不同工作条件下，对核心板整体的功耗都列了明细出来，核心板最高3.4W，加上底板外设，建议使用12V/3A电源。

4、注意IO电平。

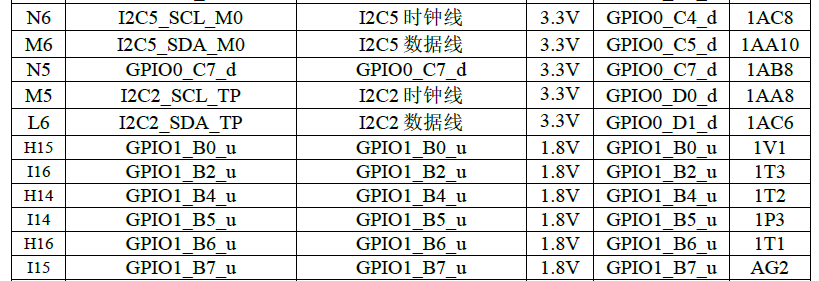

引脚电平有3.3V和1.8V两种，数据手册里IO电平列有标注。设计时注意电平匹配，必要时加电平转换电路。

04

软件介绍

聊完硬件，咱们再来看看软件这块。毕竟板子再好，软件跟不上也是白搭。

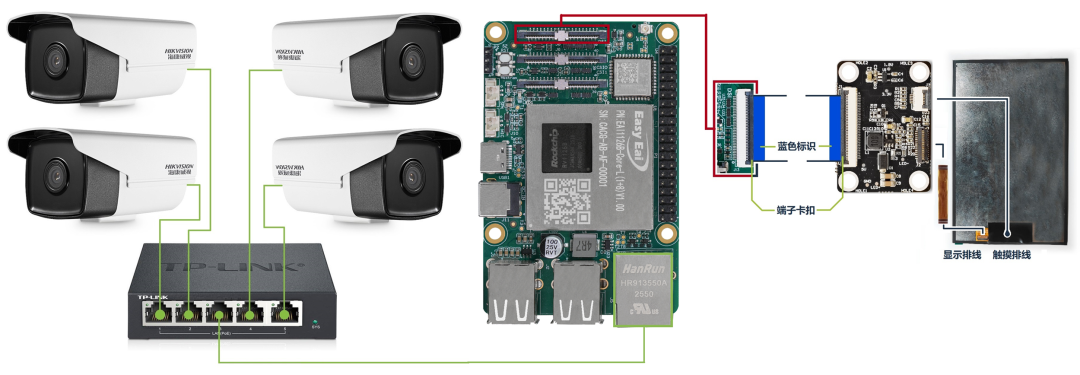

灵眸科技提供了完善的操作指南，就连怎么接线都进行了图文展示，对新手挺友好的。

提供了完整的Linux开发包和源码下载，支持Debian 12和Ubuntu 22.04系统，也附带了例程编译教程。

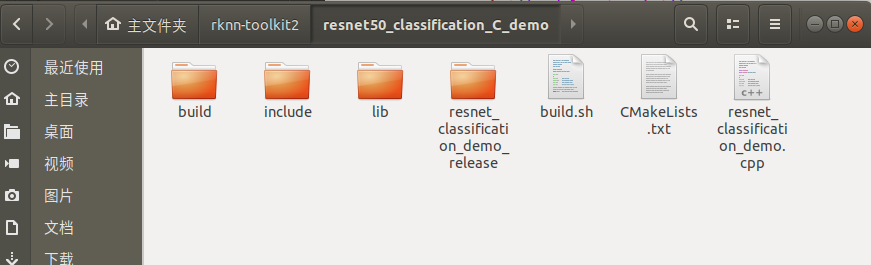

NPU这块，官方提供了模型转换工具，支持TensorFlow、MXNet、PyTorch、Caffe等一系列框架的网络模型。也就是说，你在这几个框架下训练好的模型，可以用工具转成RV1126B能跑的格式，直接部署到板子上。他们还给了一些AI示例demo，比如物体检测、人脸识别这些，跑通之后你自己改改就能用。

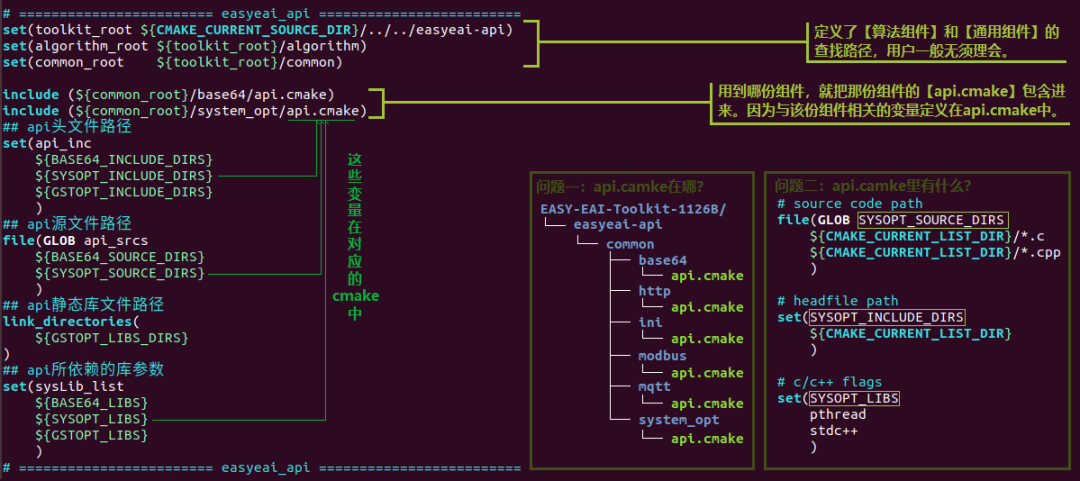

还配备了开发实例

数据手册里有详细的引脚定义、封装尺寸、电气参数和焊接指导，画板子的时候直接照着来就行。另外还有硬件设计指南、原理图，以及SDK、驱动源码、AI算法模型这些东西，都提供了，方便你做二次开发。

这套软件资料算不上特别豪华，但该有的都有了——系统、驱动、模型转换工具、示例代码、硬件文档，一样不落。对于做产品开发的工程师来说，够用了。

05

总结

EASY-EAI-PI2这套方案的核心优势在于：核心板LGA封装，抗震性好、体积小、功能多，成本也控制得不错。相比老款Nano-TB，它去掉了双千兆和USB3.0，尺寸做小了，核心板改成了LGA，更适合直接往产品里集成。

如果你做的是桌面开发和功能评估，Nano-TB可能更合适，接口更全，还带屏和摄像头。但如果你做无人机、机器人、输电线监控、陪伴机器人这类要量产的产品，PI2是更好的选择。建议先买一套PI2回来评估，功能跑通、模型移植好。

如果你有这方面的应用，可以试试这款PI2开发板。
