组装一个12V100W电源

想要一个12V8A的电源给NAS用。淘宝买成品吧，又怕买到翻新货。

既然下沉市场低价电源品类绕不开翻新货。那不如直接自己去淘拆机电源板+白牌壳体自己组装。至少这样自己能看到电路板做工方案，比买成品抽奖靠谱点。

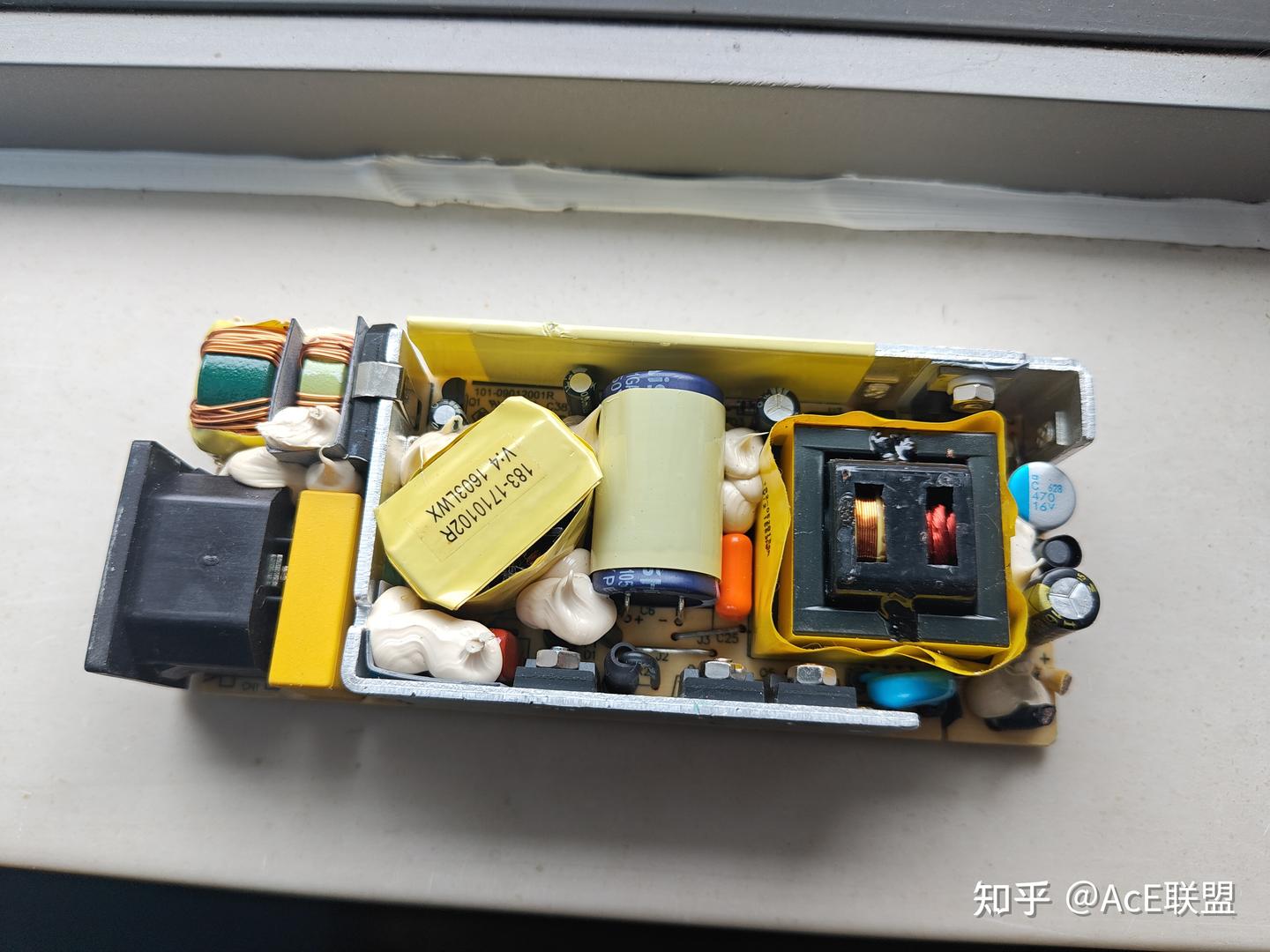

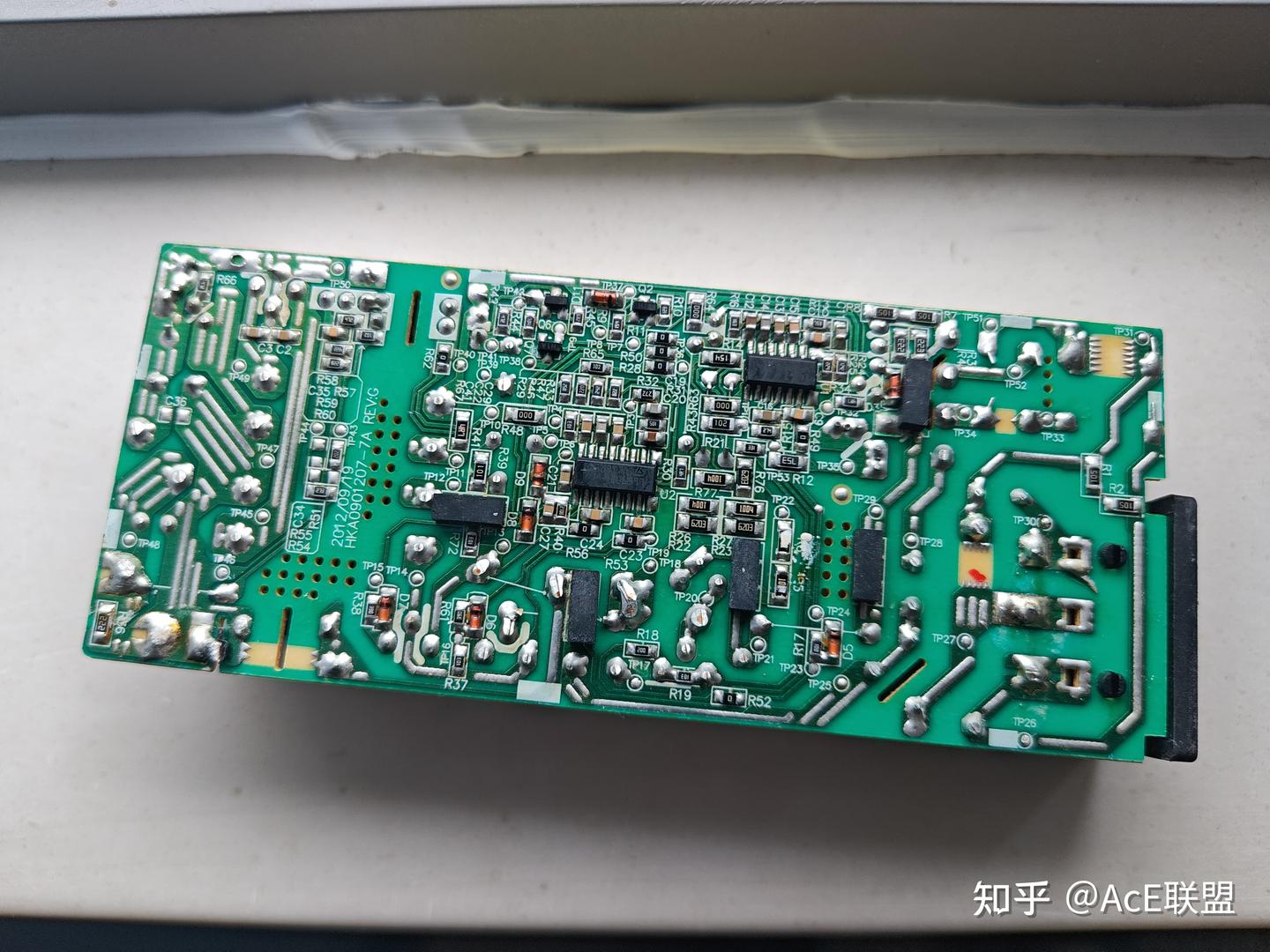

电源板选定了一个卖家宣称是12V10A的，实付18元，看器件喷码是16年3周的，十年了。但方案很实在。

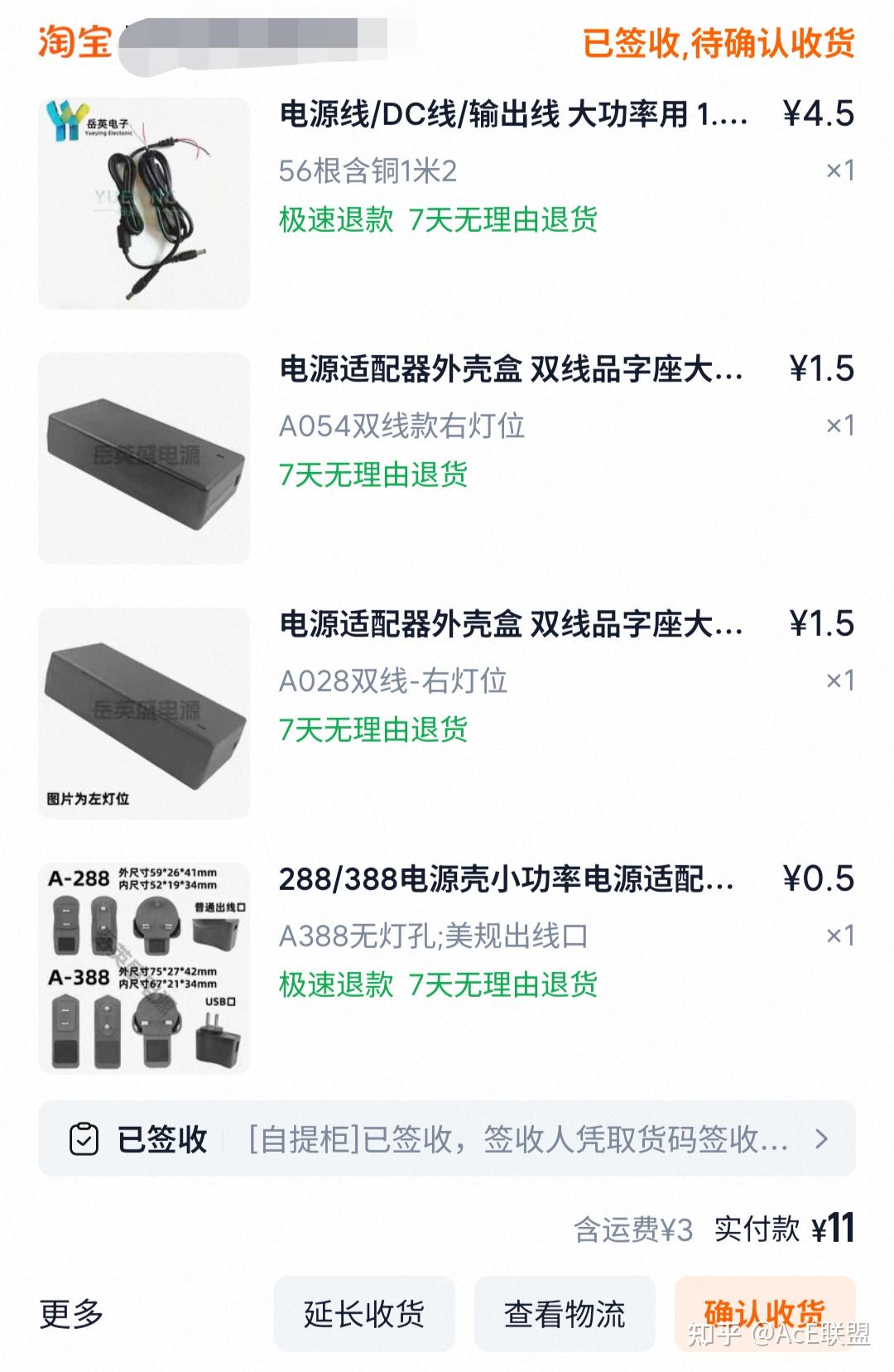

外壳买了两套不同接近尺寸尺寸全新的，打算试一下哪个更合适。线材买了16AWG，1米2长带磁环，DC 5.5-2.5接口。这套扣除另一篇里做小电源的外壳的5毛。本次使用的外壳线缆+运费按10块算。

也就是物料总成本28元，买到宣称120W的电源，考虑老化缩水或者虚标可能性，实际按100W算也行。

其实这价格和常见翻新白牌电源差不多，甚至还贵了2，3块钱，因为零着买物流费用更高。但方案不用抽奖还是安心一点。

组装中的过程记录

自己换的线就没这么豪横了，我已经选择了店家有的最粗的输出线，但也只有大概16AWG的水平，再高的买不到了。

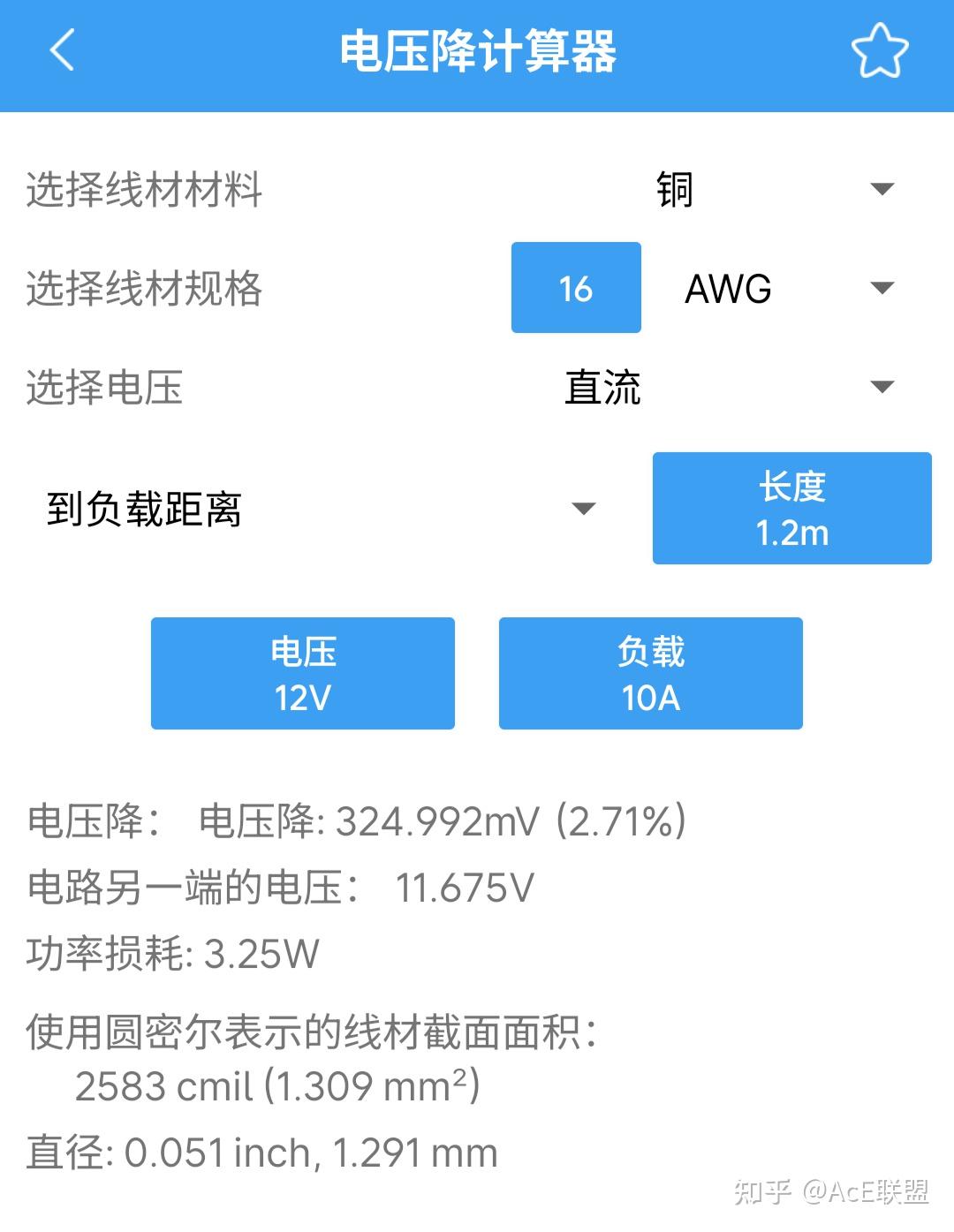

16AWG选型上跑10A足够，但也有代价，就是压降会有点狠，虽然电源输出电压一般会有一些线损补偿，实际用起来看一下吧，不行手动调一下输出电压。

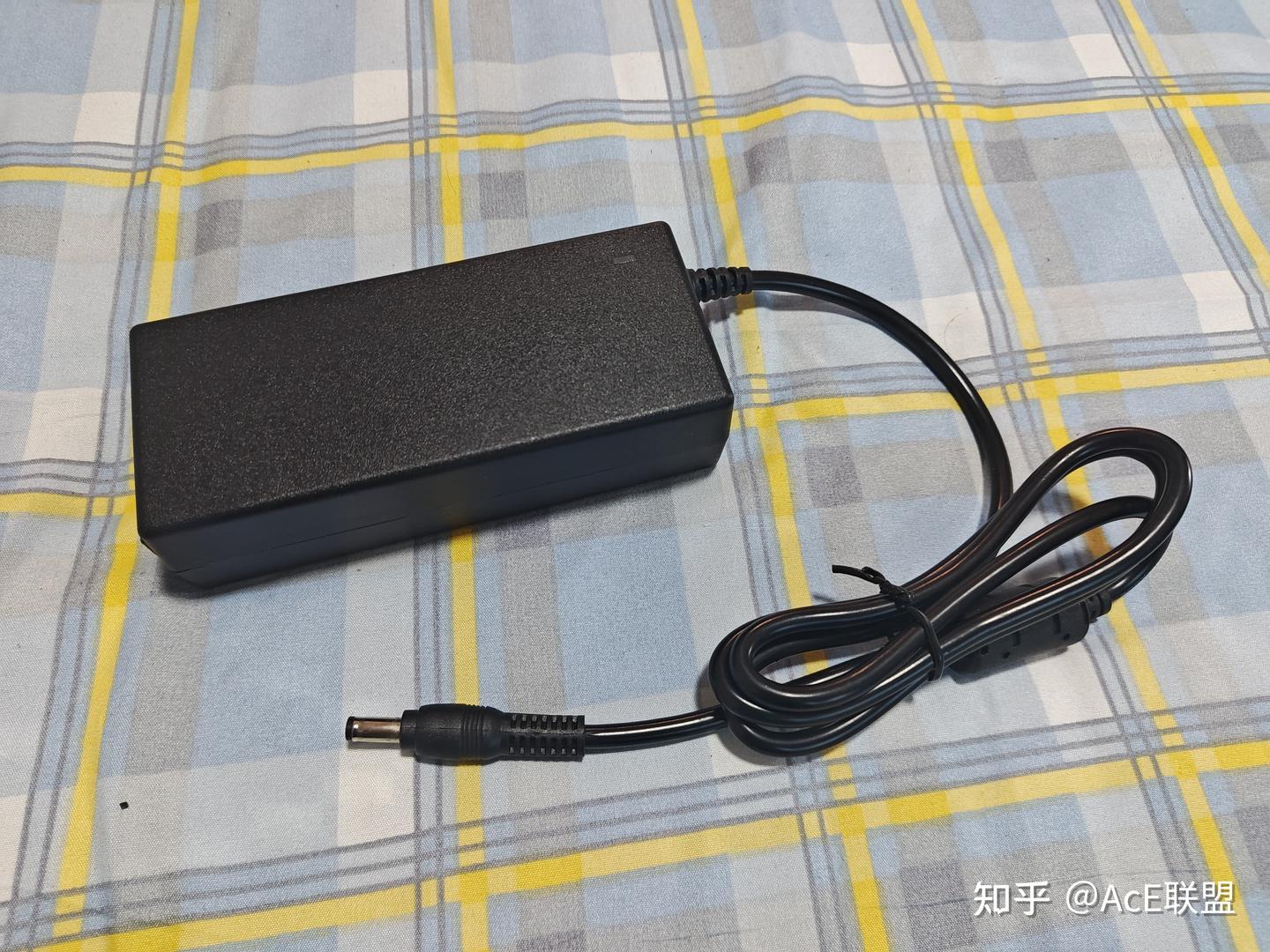

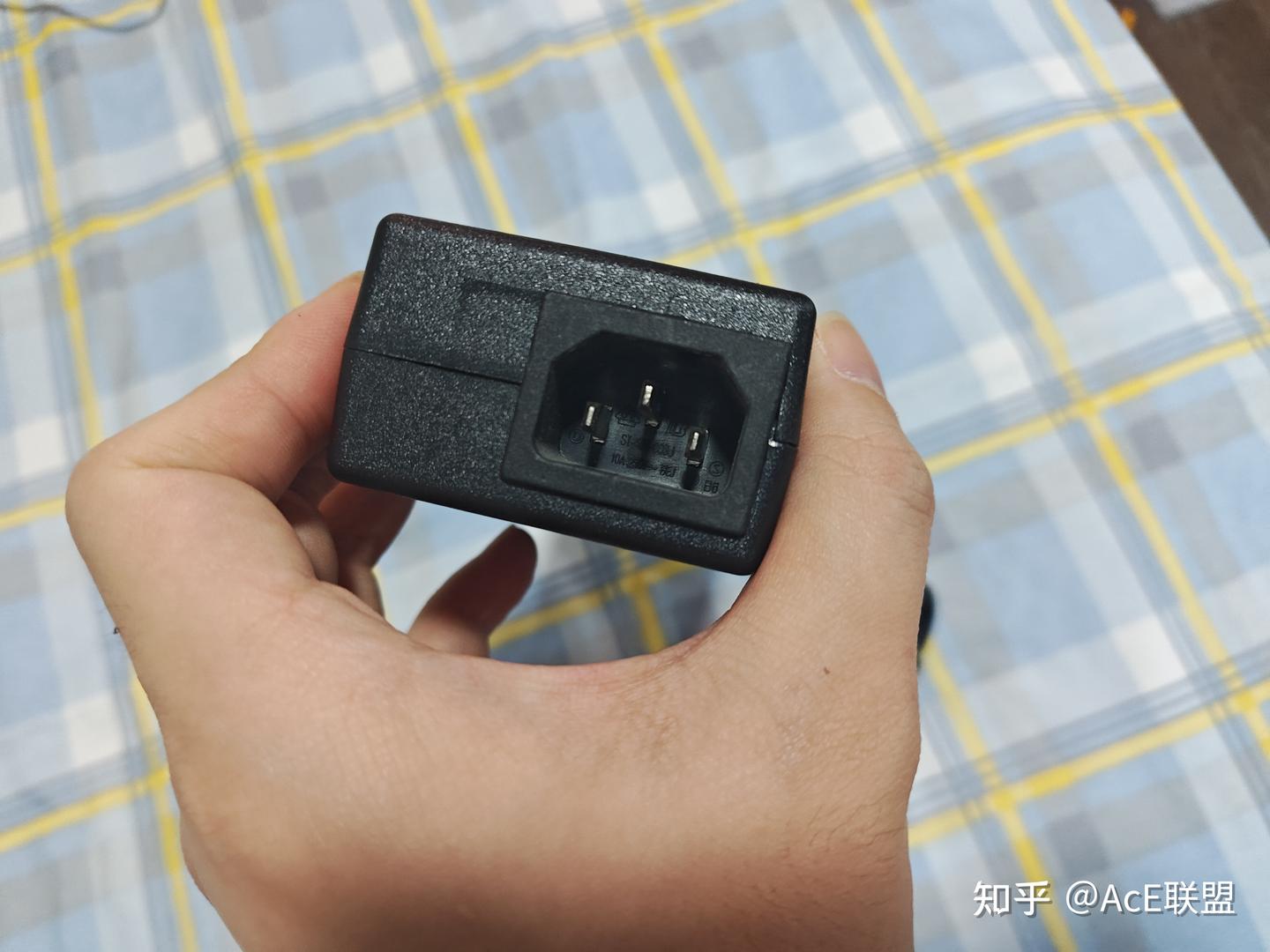

最终组装成品。买来的两个外壳里选出了尺寸正正好好的。只需要自己根据输入线位置裁切开槽，电源指示灯的位置也能完美对上。

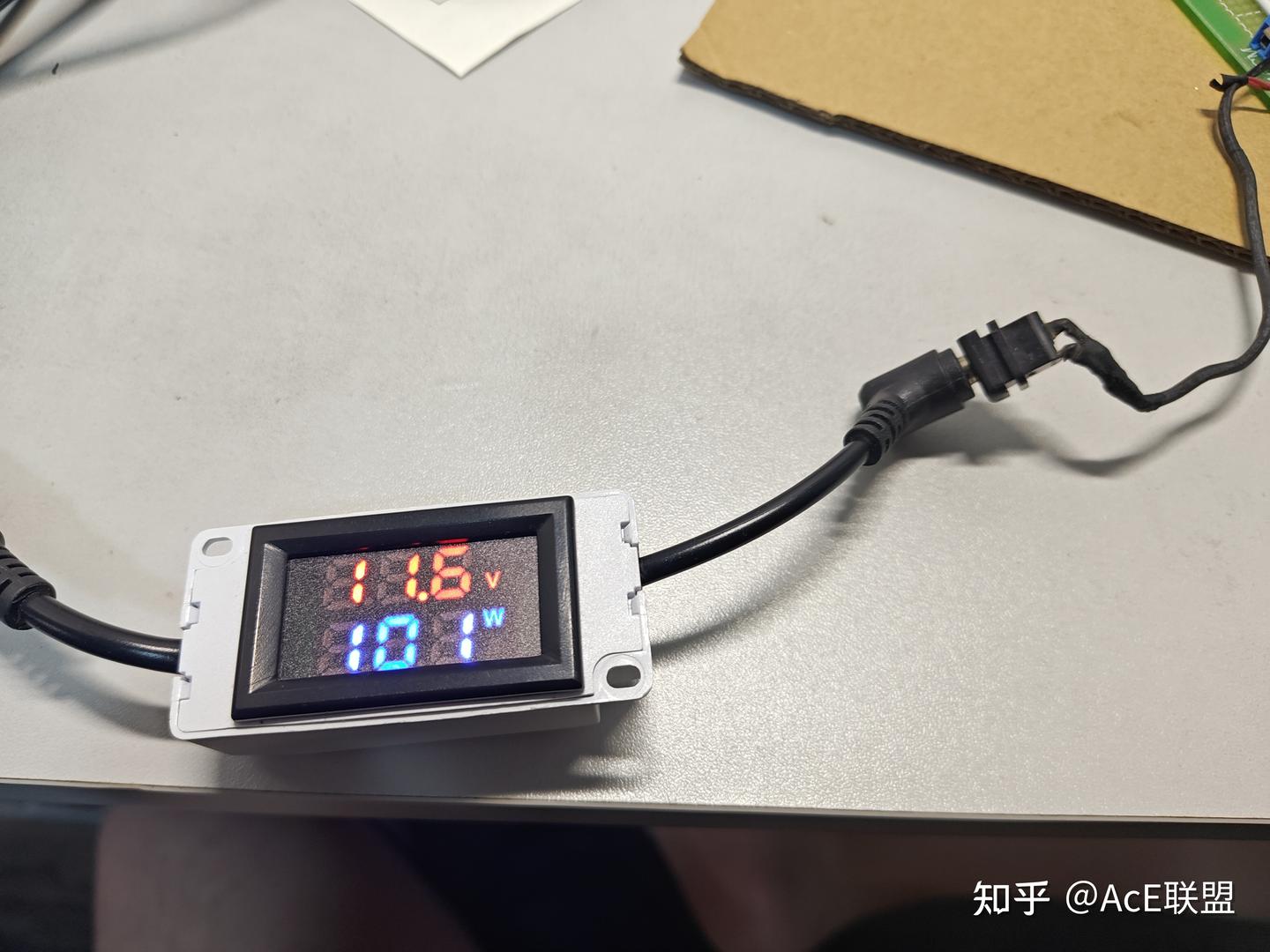

目前确实能跑上100W，输出电压也确实偏低11.6V左右。但感觉也不用再人工调输出电压了，设备能正常运行，先这么用着了。

————————————————————————

发出来的一周有朋友担心旧电源的纹波问题。

我之前真的懒得测，这个方案只要没坏，一打眼纹波就是1%-2%这水平的

既然有人好奇，我就测一下吧。

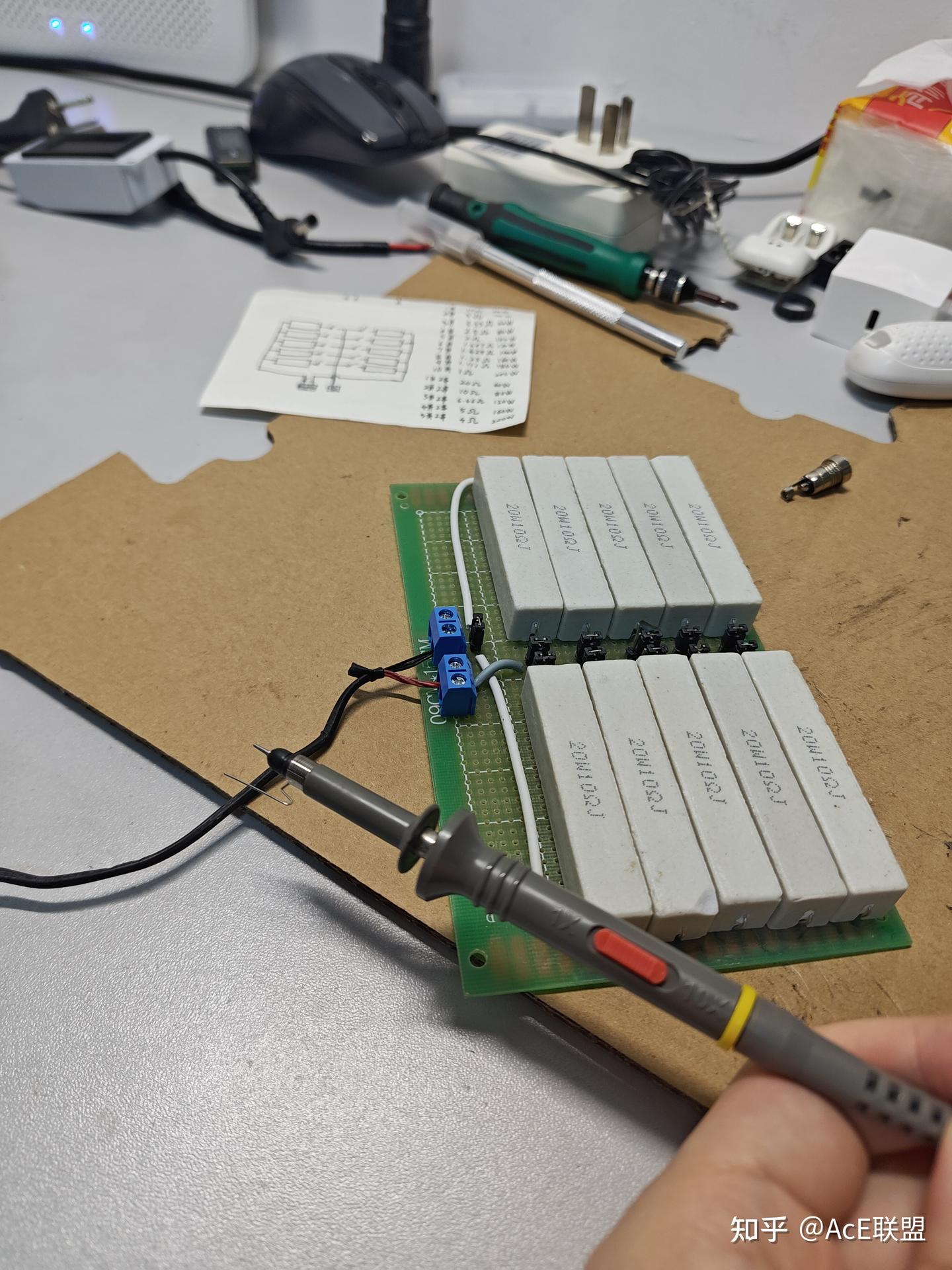

我还没有专业的电子负载，得用我以前做的那个水泥负载，一次只能测一会，不然太热了

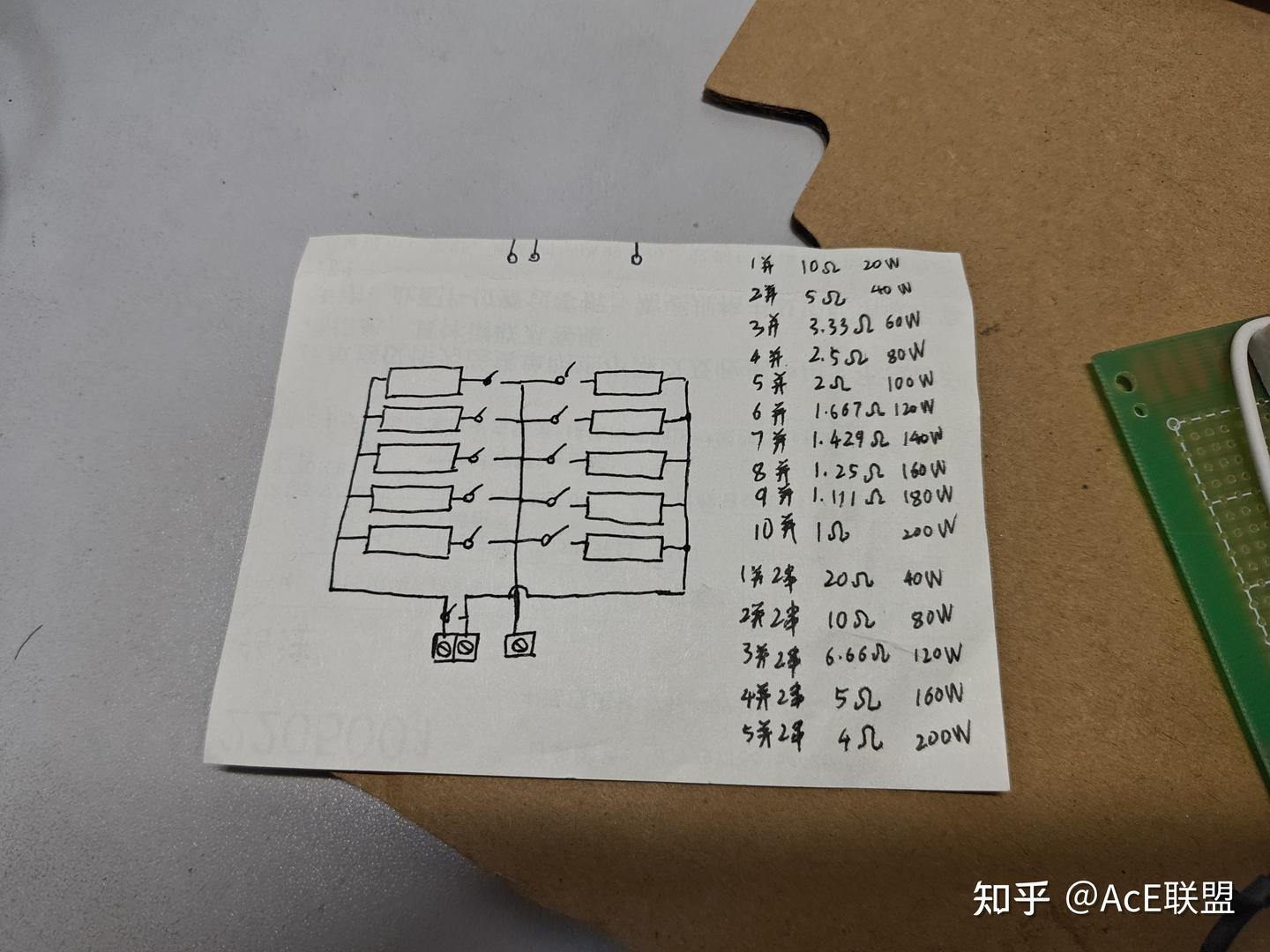

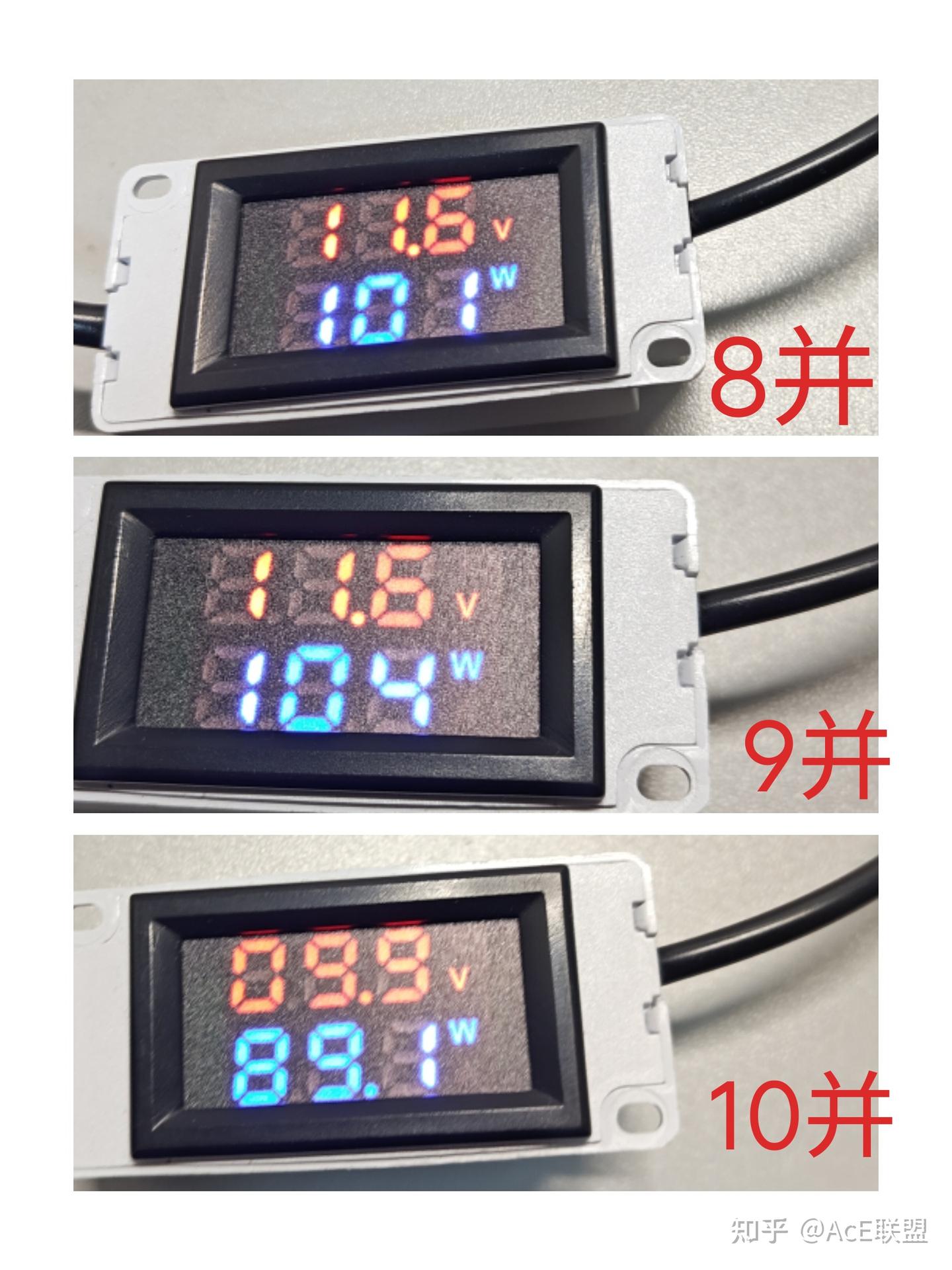

试了8并，9并，10并三种配置，最大能维持的就是11.6V 100W上下，

并10块（阻值1Ω）就会掉电压到10V，而且输出一小会就会保护。

所以我怀疑10A只是卖电源板虚标的，原设计是8A（96W）或者8.6A（100W）

之后准备纹波测量，摘掉表头。负载调整回可稳定输出的8并（100W）

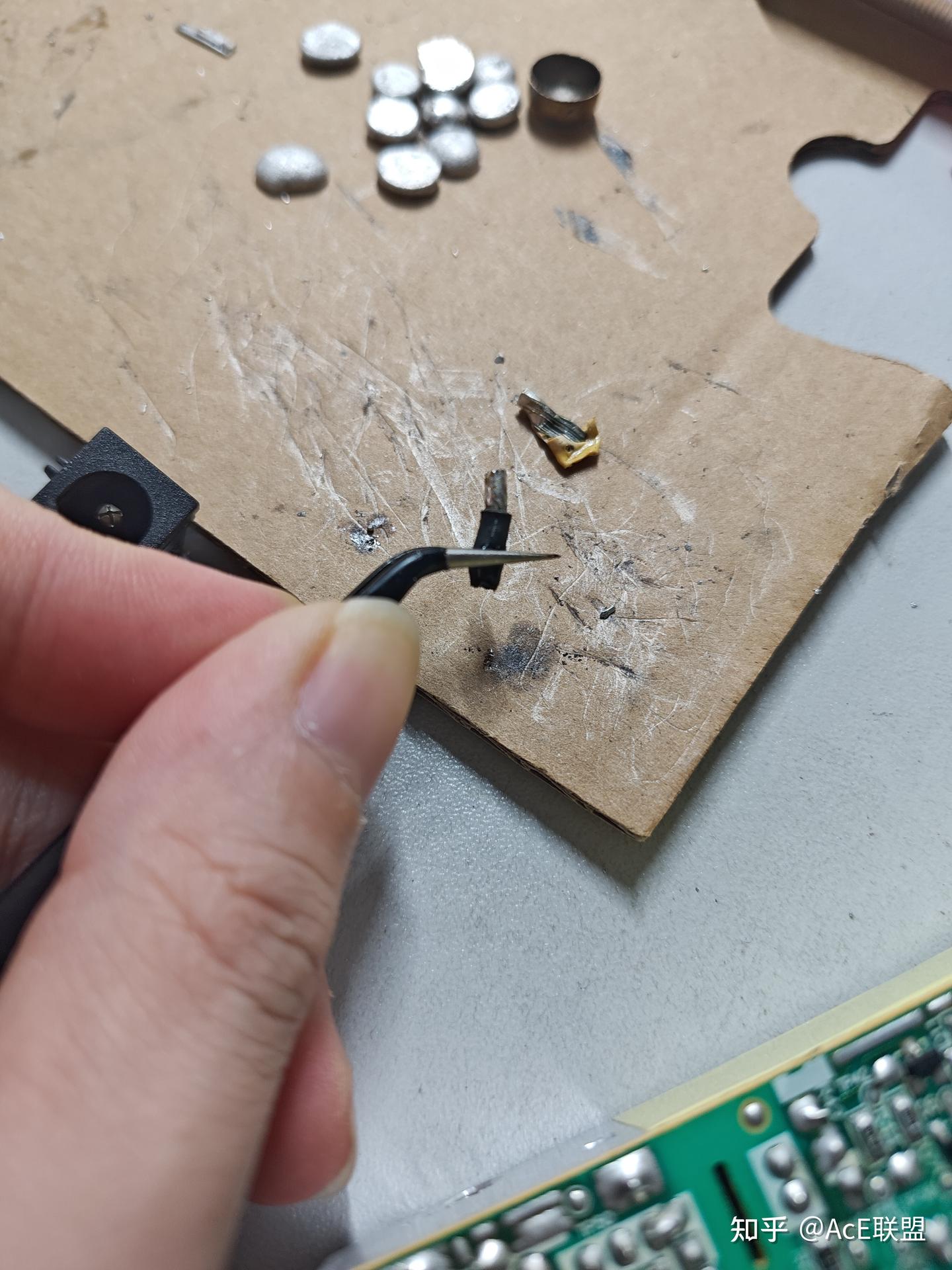

表笔设置1X，换弹簧头

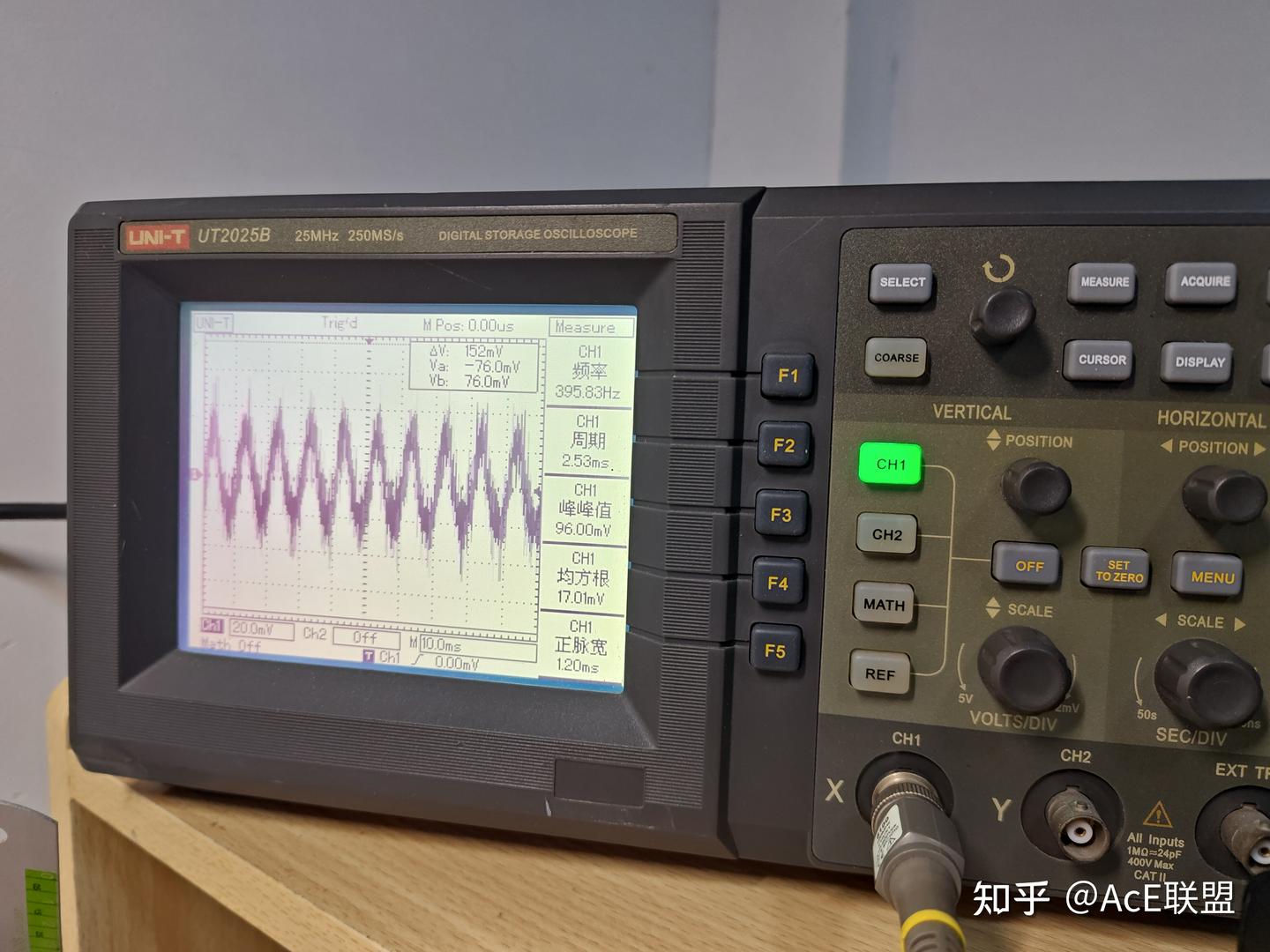

维持100W功率输出，测一下纹波

波形挺漂亮的，比我自己手搓的电源纹波好看多了

频率400，VPP 96mV。 纹波比例不足1%，比较优秀的表现。满足一般用于电脑供电的AX电源水平。

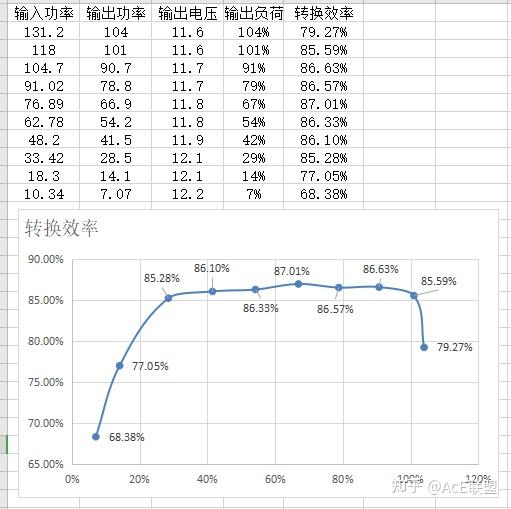

既然水泥电阻拿出来了，再捎带着测一下不同负荷下的转换效率

可以看出，高效段的输出效率是86-87%的，符合输出端异步整流的特征
超过100W效率暴降，且没多久就触发保护，也可侧面证明原设计就是100W。卖家虚标了一些电流
