英特尔移动端CPU/芯片组。PCI-E拆分配置研究记录

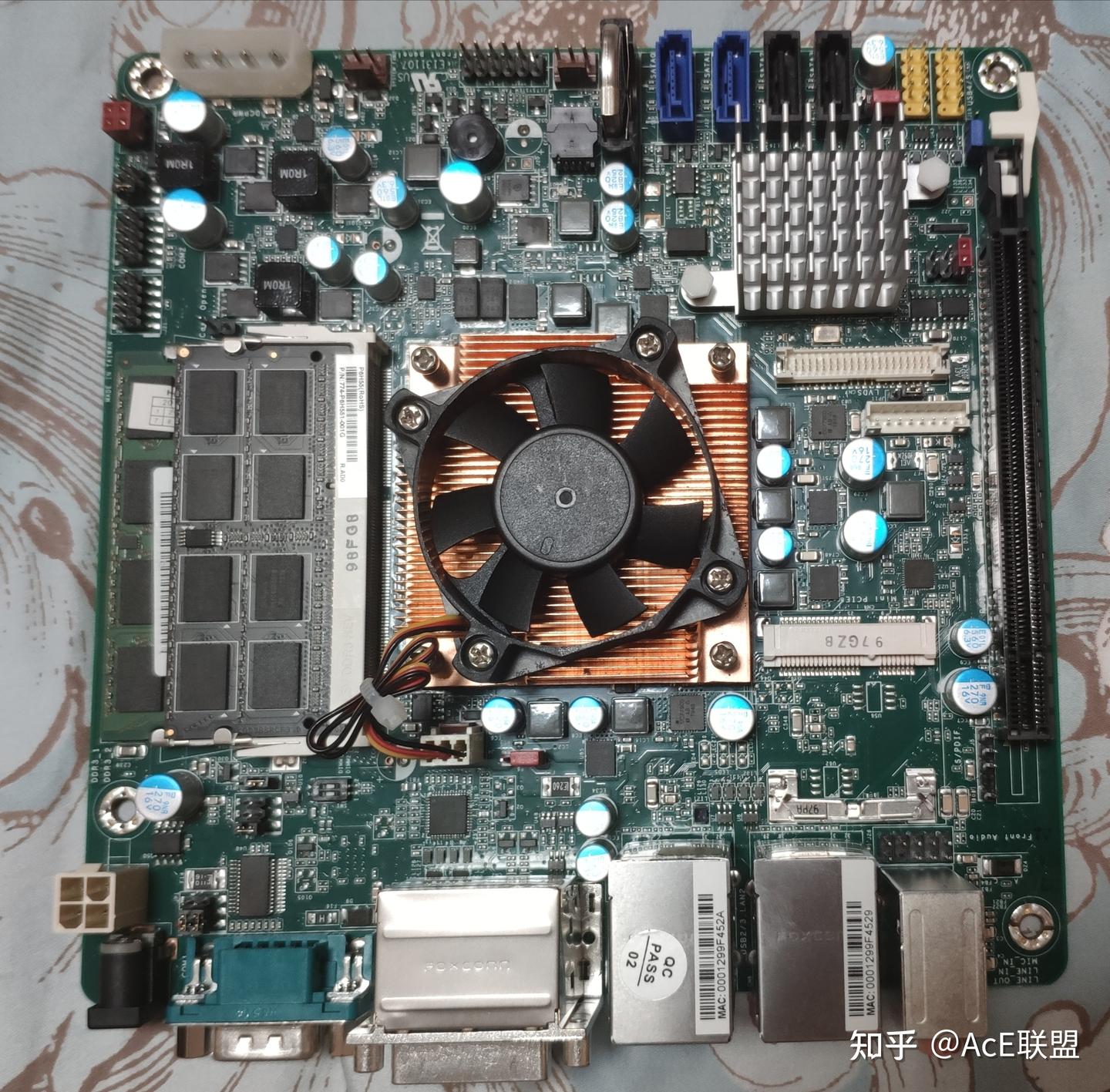

这是一块HM76芯片组的工控主板，安装了i7 3740mq CPU。主板具有一条直通CPU的PCI-E 16X全长接口。22年买回来后一直扔在以前那个蜗牛小机箱里，当低功耗NAS用。
看着全身几乎没有空隙的板面就知道，这块板在在同代ITX里算是比较豪华的了：BIOS芯片是快拆座的，4个SATA，2个内存，全长PCI-E，一个mini PCI-E，4个USB3.0+两个千兆网口，基本上通道都引出来了。BIOS内还能有效配置PL1/PL2功率(能超到77W)，还自带了功率不低的独立buck硬盘供电，以及内置屏LVDS。
到我手里又改过BIOS，增加了NVME支持模块，所以也可以加M.2硬盘，但全长接口只装一个M.2还是有点浪费了。如果能支持拆分就好了。
说到拆分，其实英特尔平台是支持直连CPU的PCI-E通道拆成8+8或8+4+4的。
这个功能本身是为了Z系顶级ATX大板配置多PCI-E插槽用的。原理是CPU直接识别两个配置脚的电平高低，排列组合输出几种PCI-E拆分模式。理论上这个硬拆分直连CPU，优先等级最高。
PCIe的通道是怎么分分合合的？详解PCIe bifurcation
最早是19年看老狼文章↑里提到一嘴，20年时候又有网友详细讲了一下拆分逻辑和实操方法。

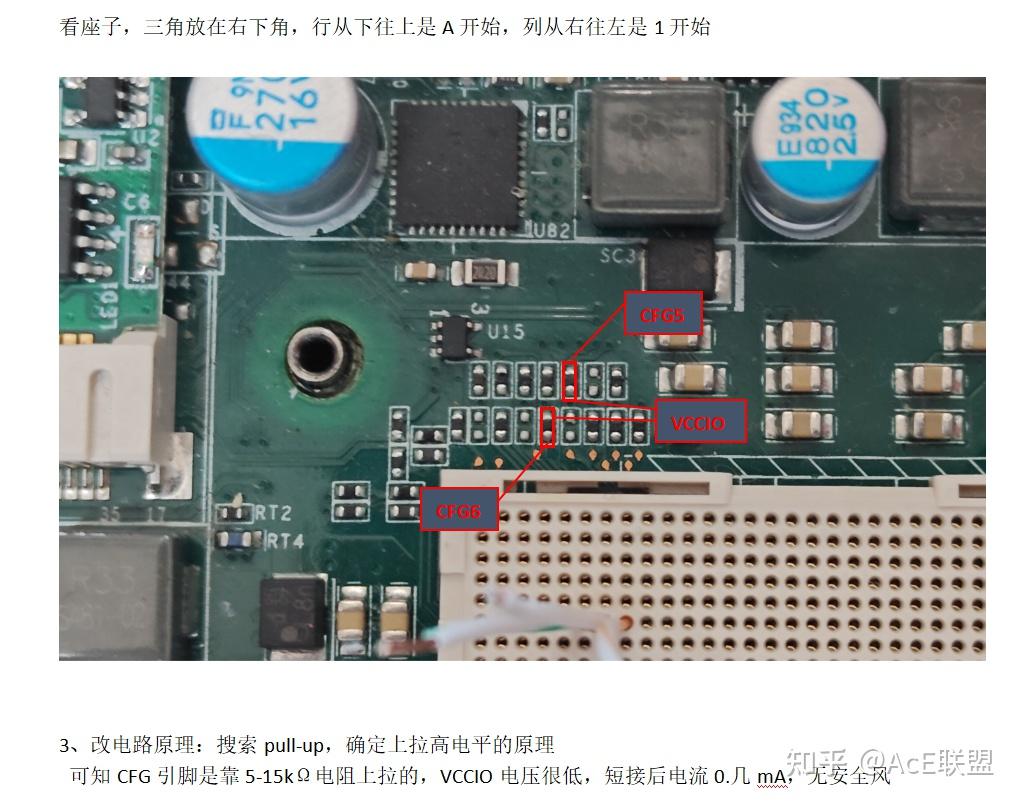

【intel部分桌面级CPU的pcie通道拆分另类低成本实现-哔哩哔哩】
Intel Alder Lake 12代酷睿CPU PCIe拆分实现方法
前几年我刚知道这个事情的时候，就自己动手拿B75平台试了下，果然和说的一样，能拆不能分。即拆分后只显示第一个x8通道。
所以我一直认为英特尔H/B平台不支持PCI-E拆分是普适的，横展过来笔记本的HM理所应当也一样不支持拆分。强行拆分只会变得“能拆不能分”。

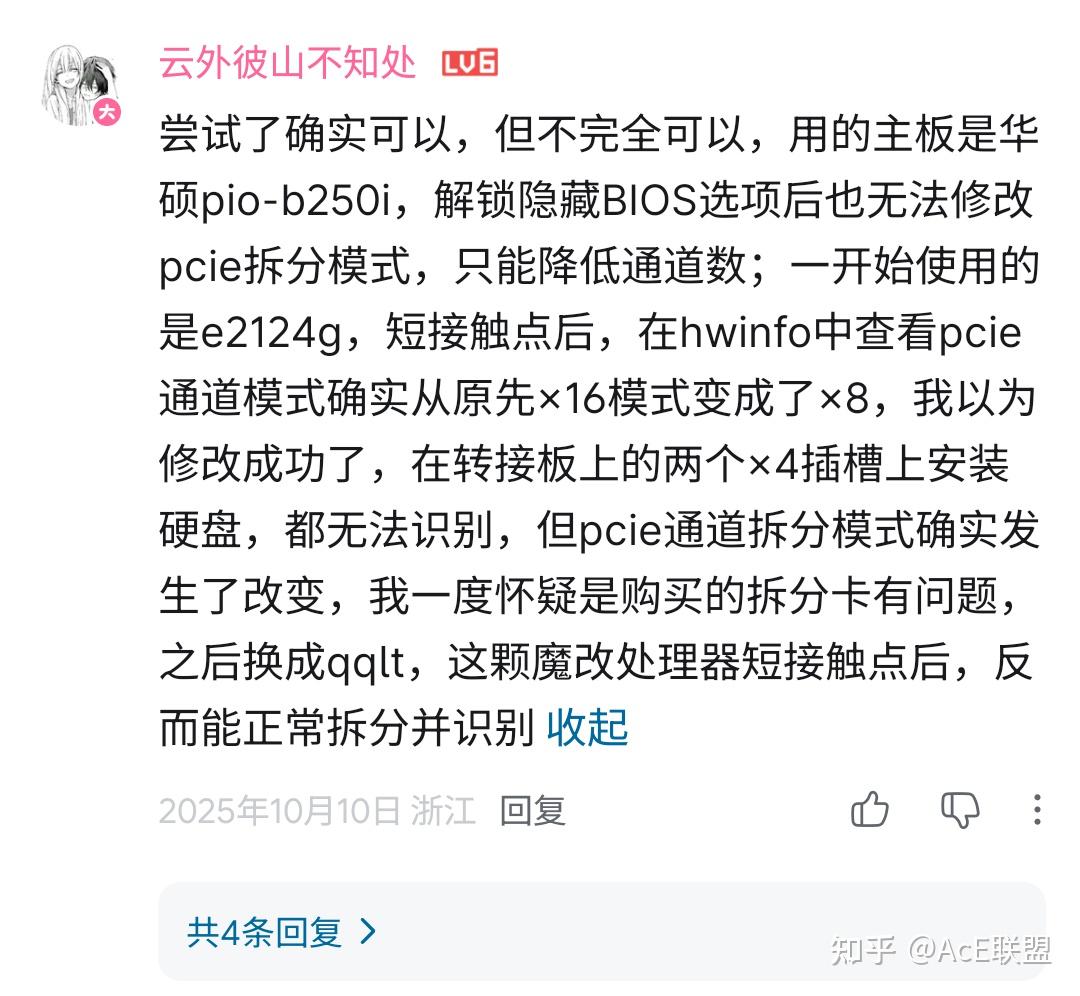

但最近看到第二个链接的评论区有一个使用魔改CPU上B板的案例：
我觉得蛮有意思，就在群里提到了这个案例。群友说是移动端CPU不受这个限制。
我认为这是因为ES版本的原因，为了测试开放了所有功能，而群友信誓旦旦说跟ES没关系，移动端正式版CPU+HMxx芯片组就是可以拆分的。

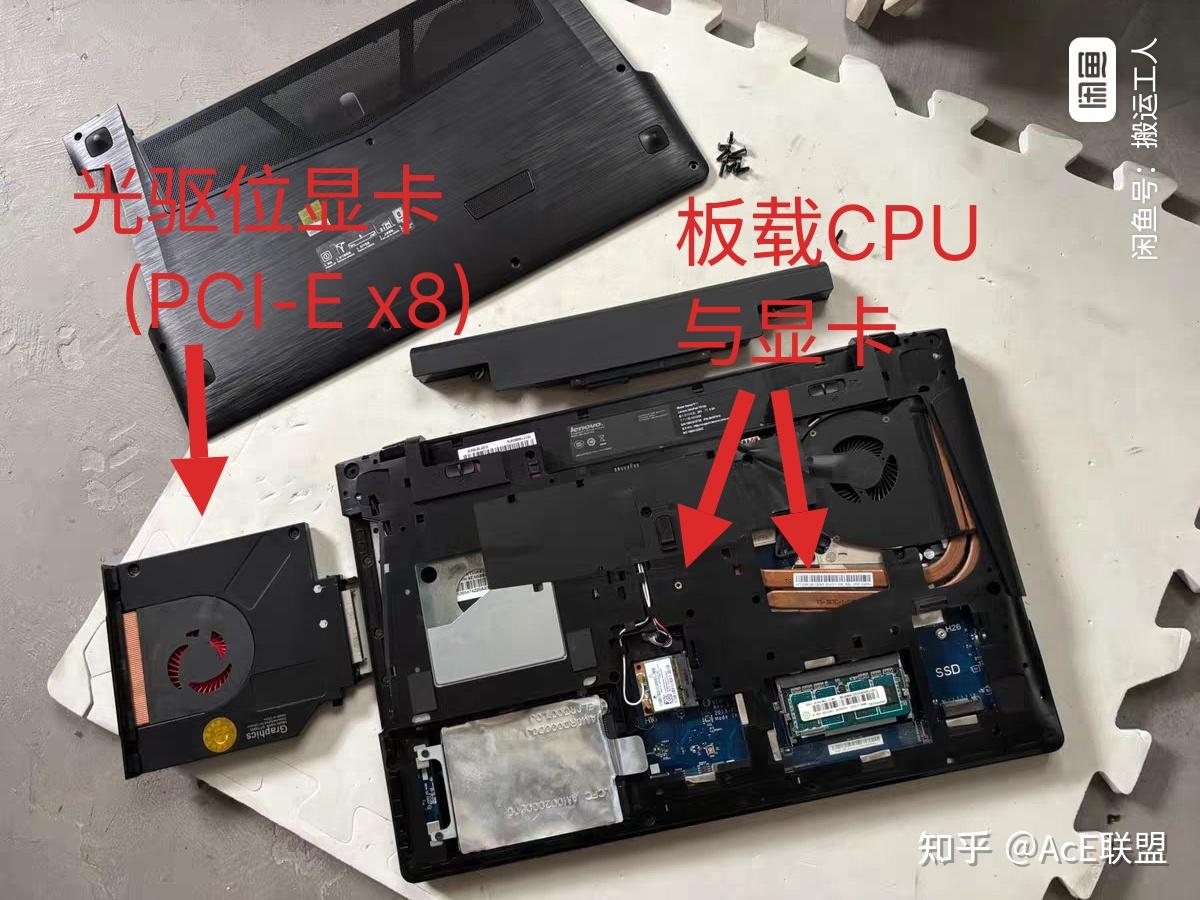

我头脑风暴了一下，突然想起十多年前有一款联想Y410/Y510系列笔记本，也是笔记本CPU+笔记本芯片组，他支持外接一个定制的光驱位显卡，两张卡都能直连CPU的PCI-E 8+8通道。

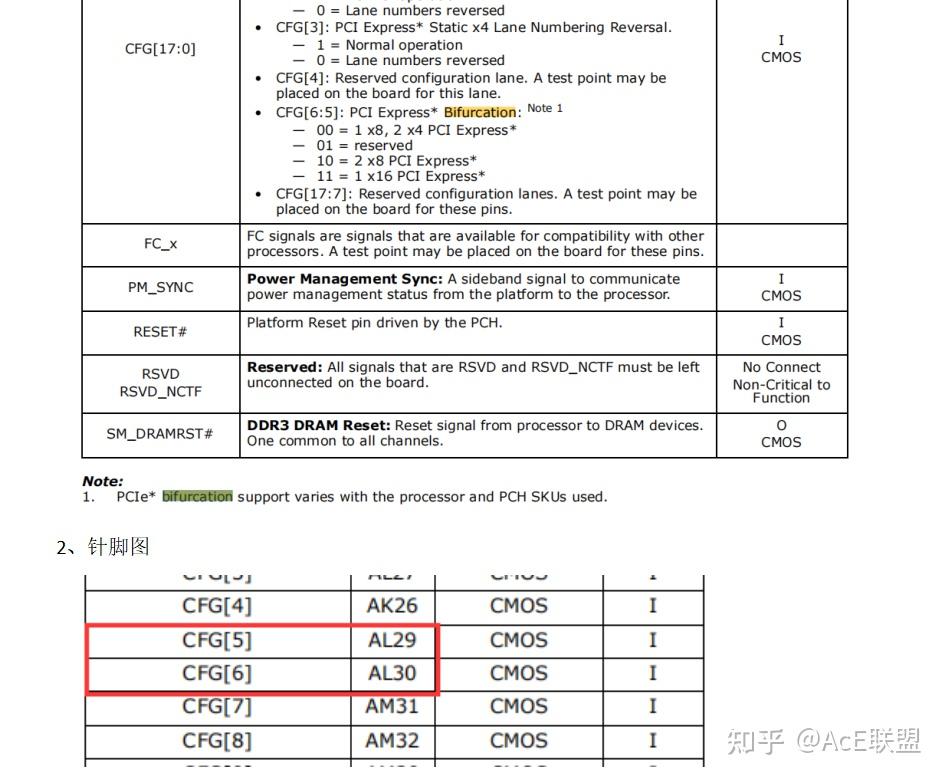

赶紧上网搜了下联想Y410的原理图，果然找到了关于CFG6/CFG5配置的内容
纳尼，难道情报是真的？
为啥移动端可配置性比桌面端更高呢？难道因为英特尔默认去动移动端的都是笔记本电脑厂商？

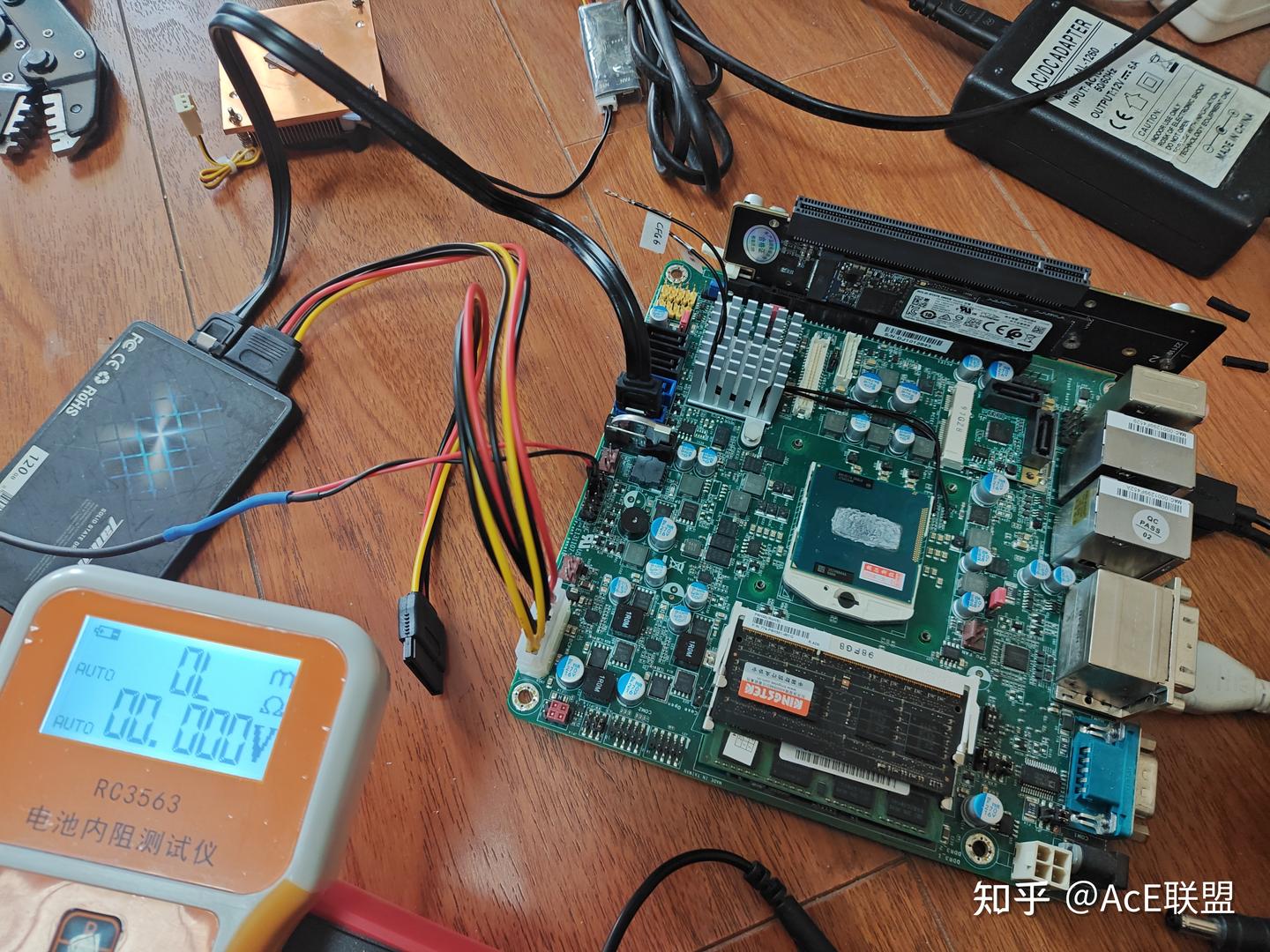

那就自己上手试试吧，周末的时候我把这台NAS拆了，把主板拿出来，试图给针脚用细铜线打个结短接CFG6/5与GND

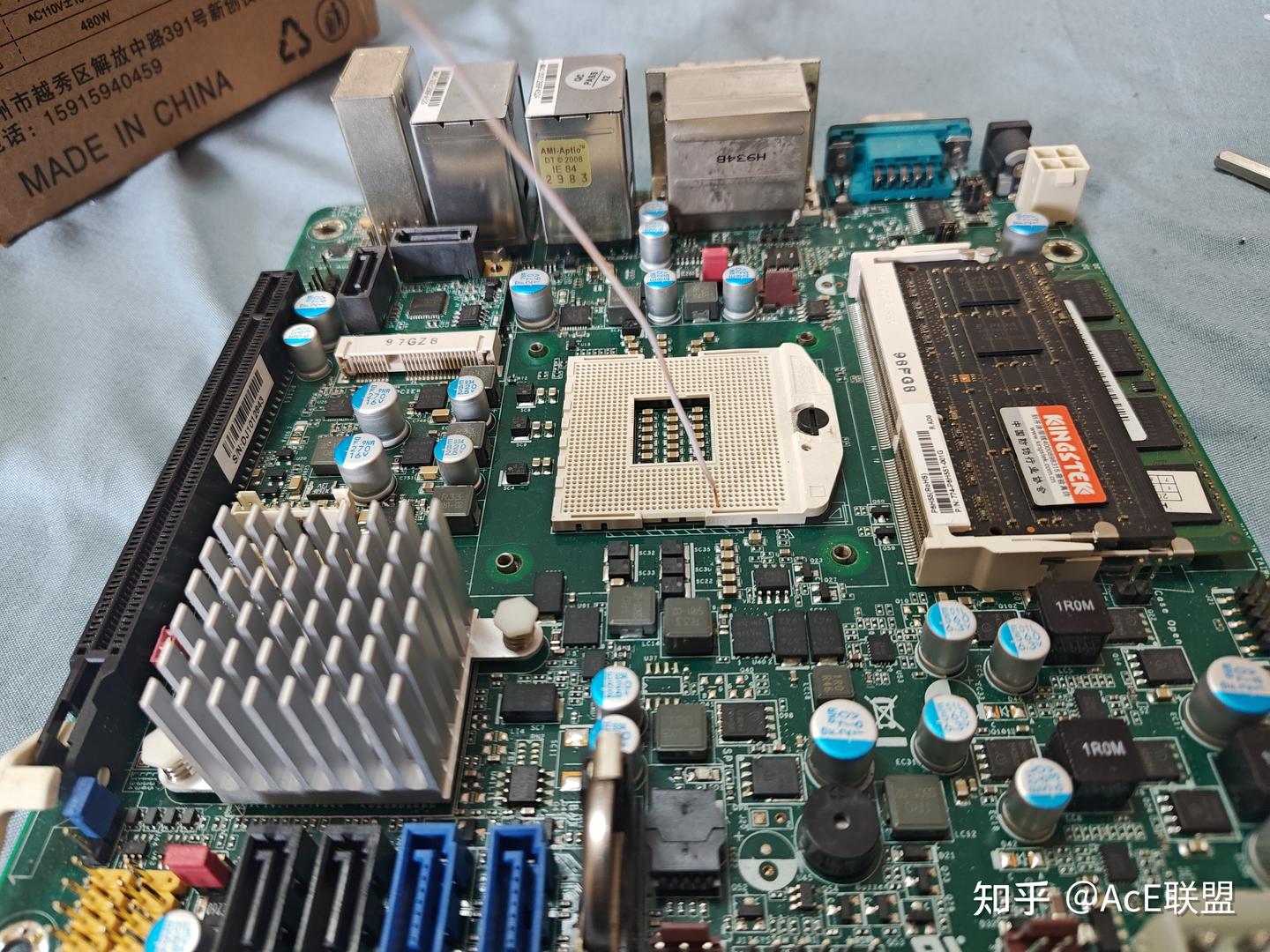

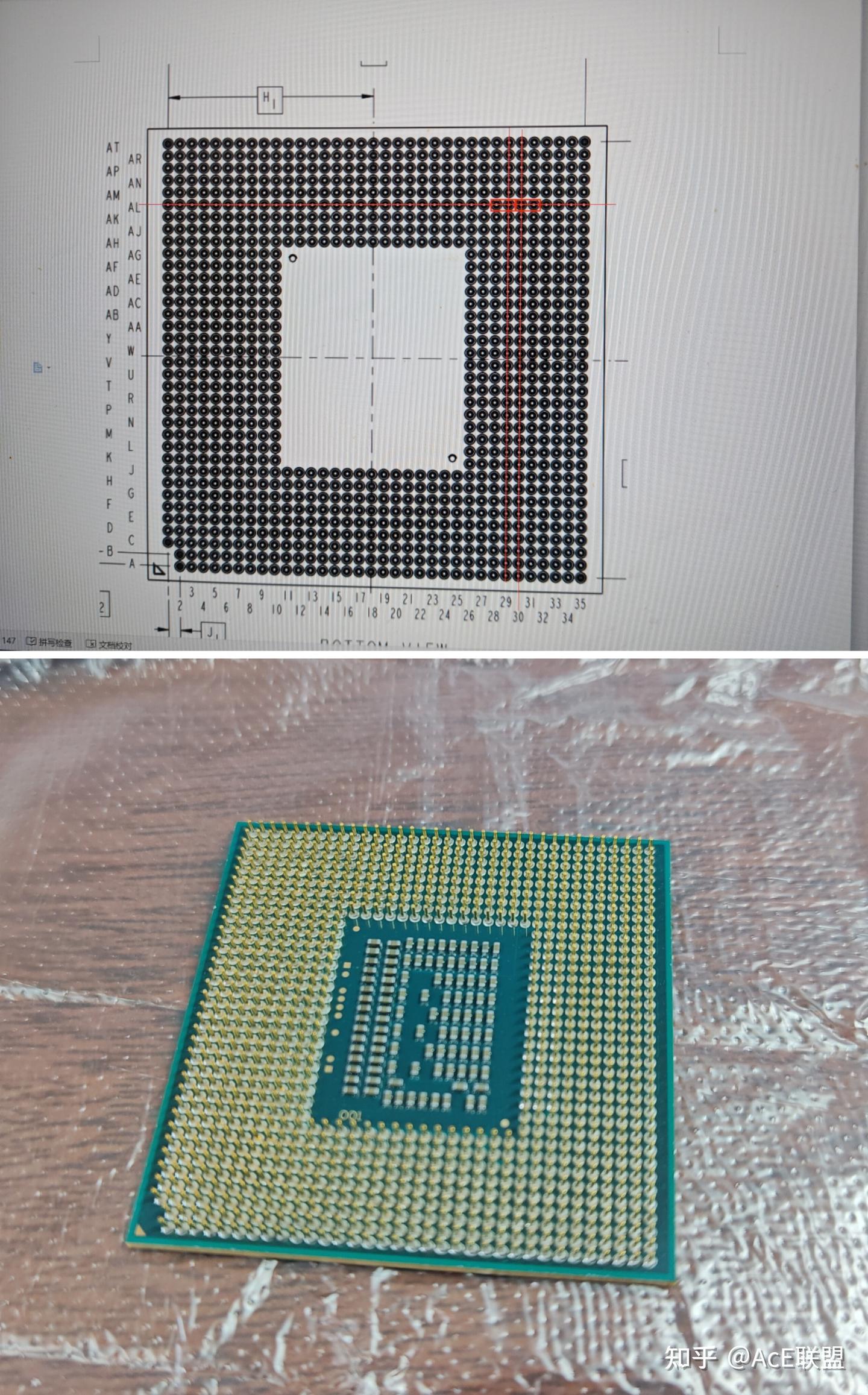

实际试了发现不可能完成，脚距太密了，无法操作绑铜线。又想到既然PGA封装针脚是直针，那么找一个直针捅进PGA座子，用万用表在板上找到电阻焊盘不就行了。
插针跑电路找到直连目标脚都点位，记录下来。

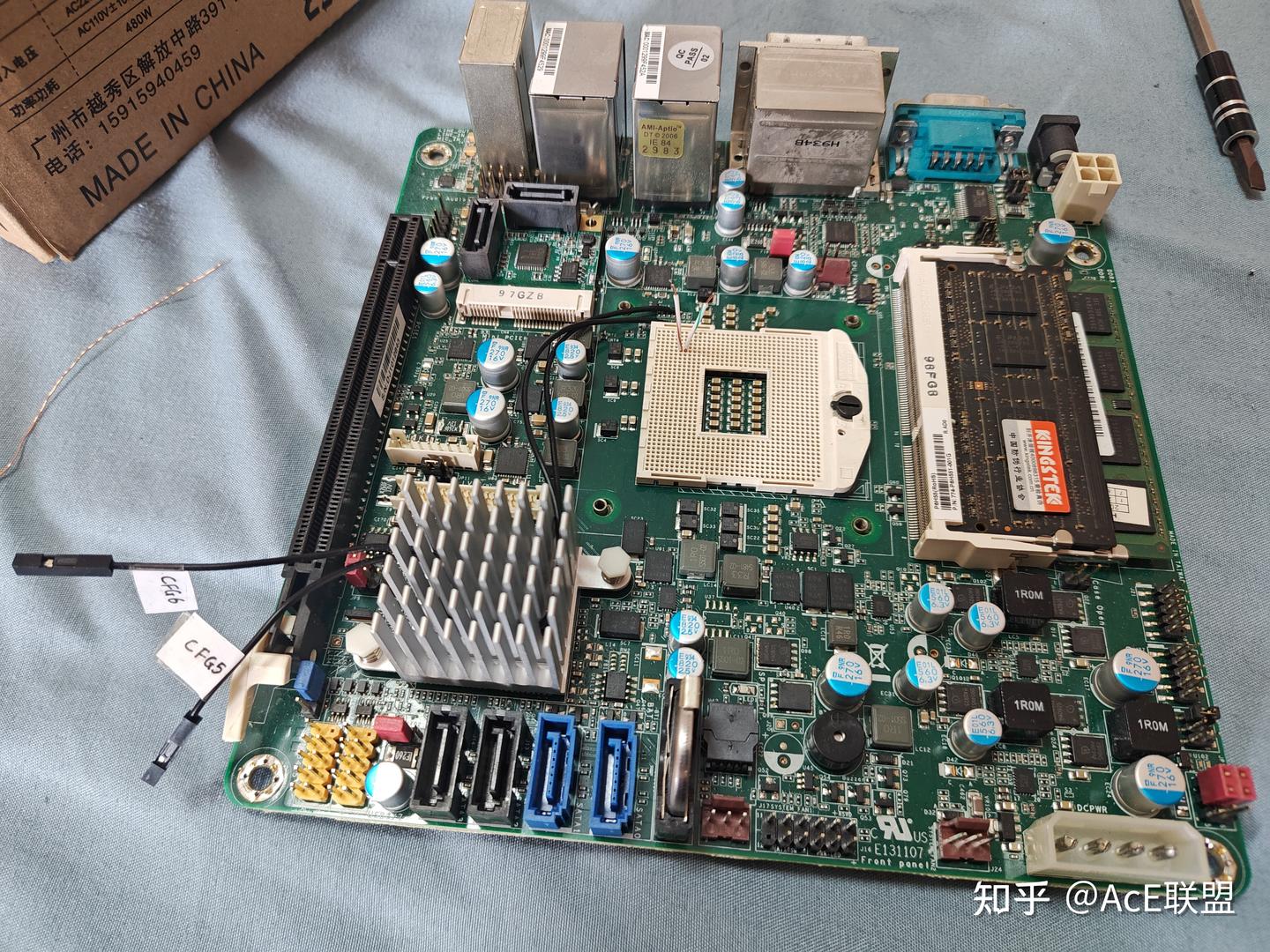

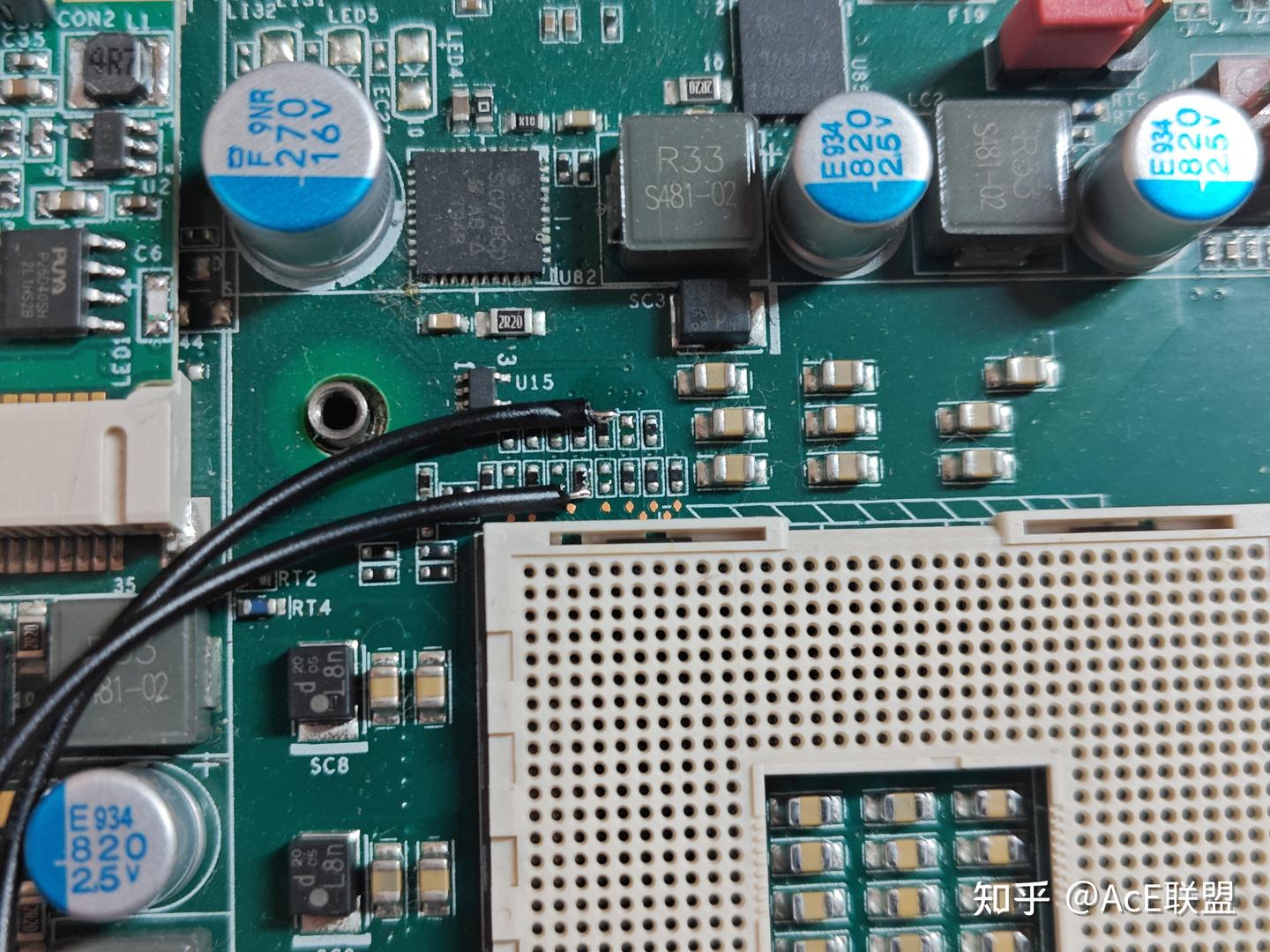

找到了点位就焊接飞线到GND，做了两个杜邦线，接空闲的USB2.0插针的地脚
我有一个PCI-E x16转8+4+4的拆分卡，带时钟芯片。在AMD平台上试过可以正常使用
在几次尝试中，有一次成功开启了8+8拆分
一次成功开启了8+0+4（丢了一个4通道）

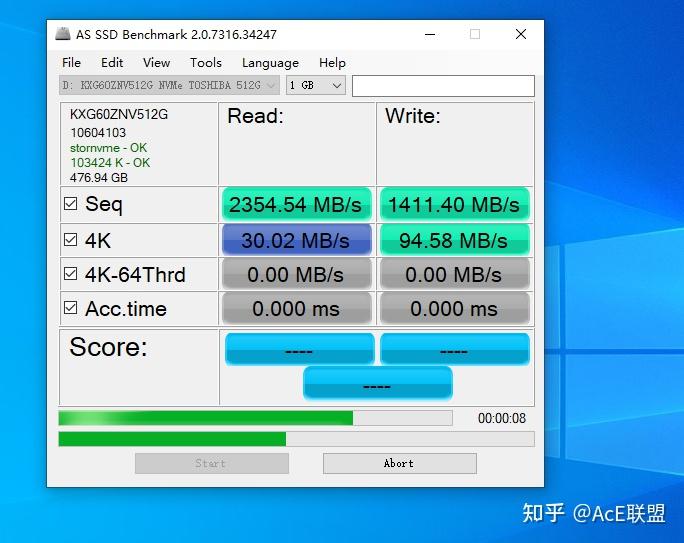

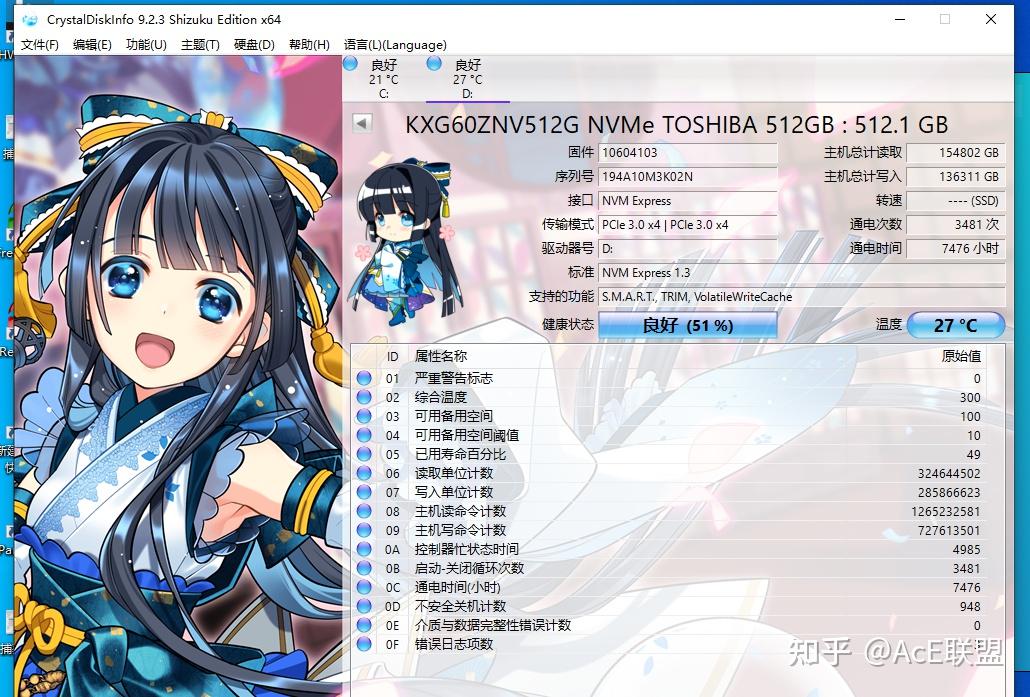

拆分成功的这两次案例，可以正常控制后面通道里的NVME M.2硬盘，读写速度都没多大问题。
但后面更多次实验都只能显示16通道了，这很不正常，这种硬拆分是直接控制CPU的，的理论上应该能直接拆分，即便芯片组不支持，也该显示成只有一个PCI-E x8。
考虑可能是时序，或者USB地稳定性的问题，继续拿万用表点点点，分析主板电路。试图找到一个信号地，再把飞线改短一点

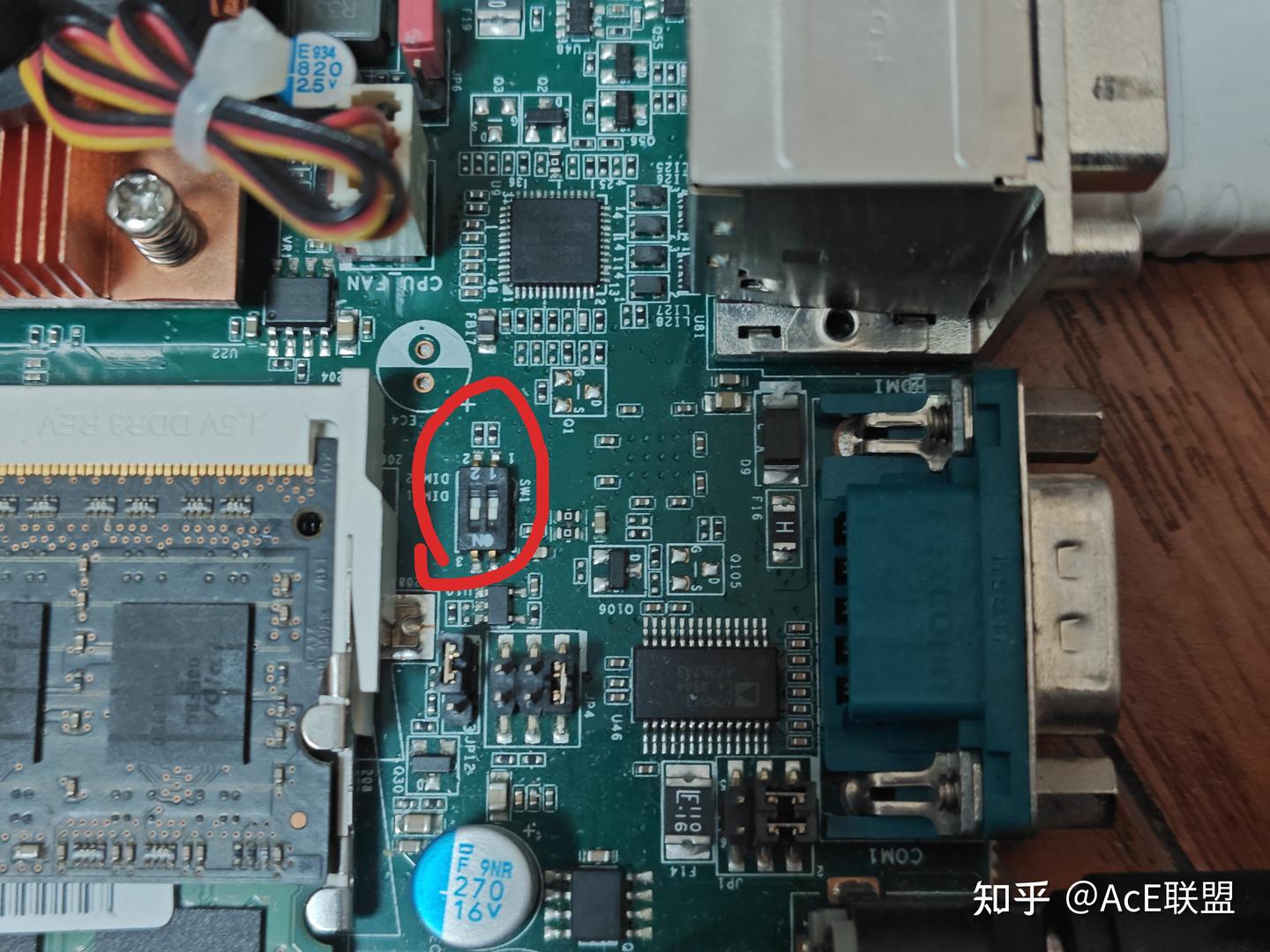

途中发现一组开关，不知道什么用的，感觉有点像……
测量开关，上端接一个1K小限流电阻，下端直接接地。两个1K限流电阻的上端就接的CFG6和5。
好家伙，大脑褶皱烫平了，合着这块板原来就做了硬件层面的拆分配置开关，我多余飞线了。
把自己改的部分都拆除（中间还有个糗事，无意识误拆除了CPU针脚RESET#连接的一个电阻导致不开机，折腾了几个小时才发现原因并修复）
现在主板上直接就有配置CPU的CFG6和CFG5引脚的开关，已经开关断开引脚上拉至VCCIO电源（1V），开关闭合引脚短接对地，理论上可以打开CPU的PCI-E拆分功能。
但试了还是无法拆分……
最迷惑的是，以往台式机在不支持的芯片组上拆分，即便芯片组不支持，因为拆分链路是不经过南桥直接操控CPU的，就会出现一种“能拆不能分”的状态，显示成8通道，后面两个通道看不到

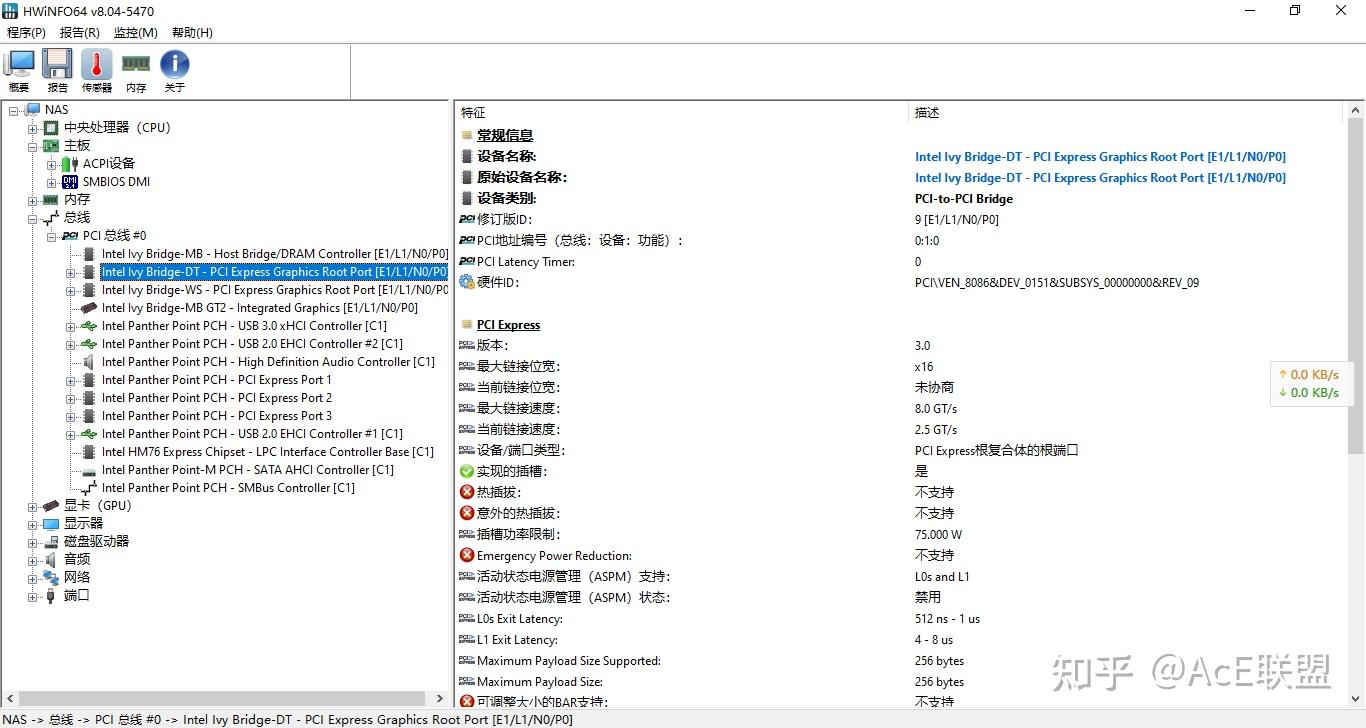

到我这个案例，除了最开始遇到的两次拆分成功案例。后面的是无论怎么配置CFG5/6的电平，都显示PCI-E 16通道。
要是一开始就没成功过，我也不纠结了，但竟然还能成功过两次，说明这个功能是真的存在并可用。但有其他原因导致后面又失败了，目前有点搞不懂了，先记录一下经过。
————————————————————————
2026年3月31日，看到一个拆分相关案例：
概述就是只要一直接电，拆分就是正常的
但断电后，拆分就失效了，要进bios配置回16再配置成844才能再生效
看他的描述，应该是主板自带的功能。但经验跟断电有关，我也把主板电池扣了，配置拨码开关接地，大断电再开机试试。也许这个PCI-E拆分配置识别后会存在CMOS里的某处。

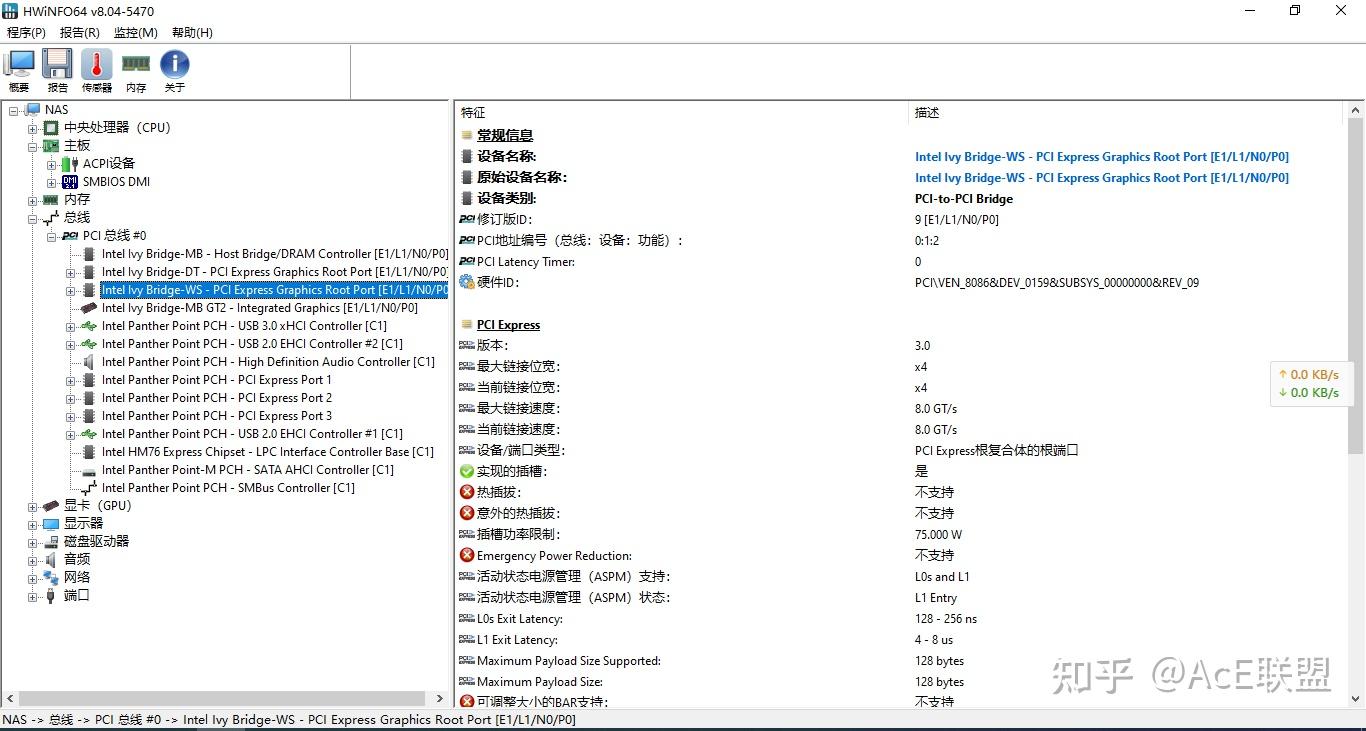

断电半个小时在开机，果然有效，再开机又回到了8+0+4状态（显示为16+0+4）。目前这个状态装上主板电池，再开机也是8+0+4状态，稳定下来了。
现在能装两块固态也不错。后续要是想装万兆网卡的话也能再装一个NVME。用是足够满足了
这个PCI-E 链路和物理不一致的问题还是蛮奇怪的，后续还是继续查资料研究下成因与能否解决
