【整活】做了一个抽象的颗粒超载固态

你听说过B0KB的传说吗？下面有请

能够MLC/TLC转换的灵活就业人员
单CE 48GB奇葩容量
3D TLC性能之耻
写入曲线冲浪小王子
缓外众生平等的和平主义者
任何主控都带不动的摆烂王

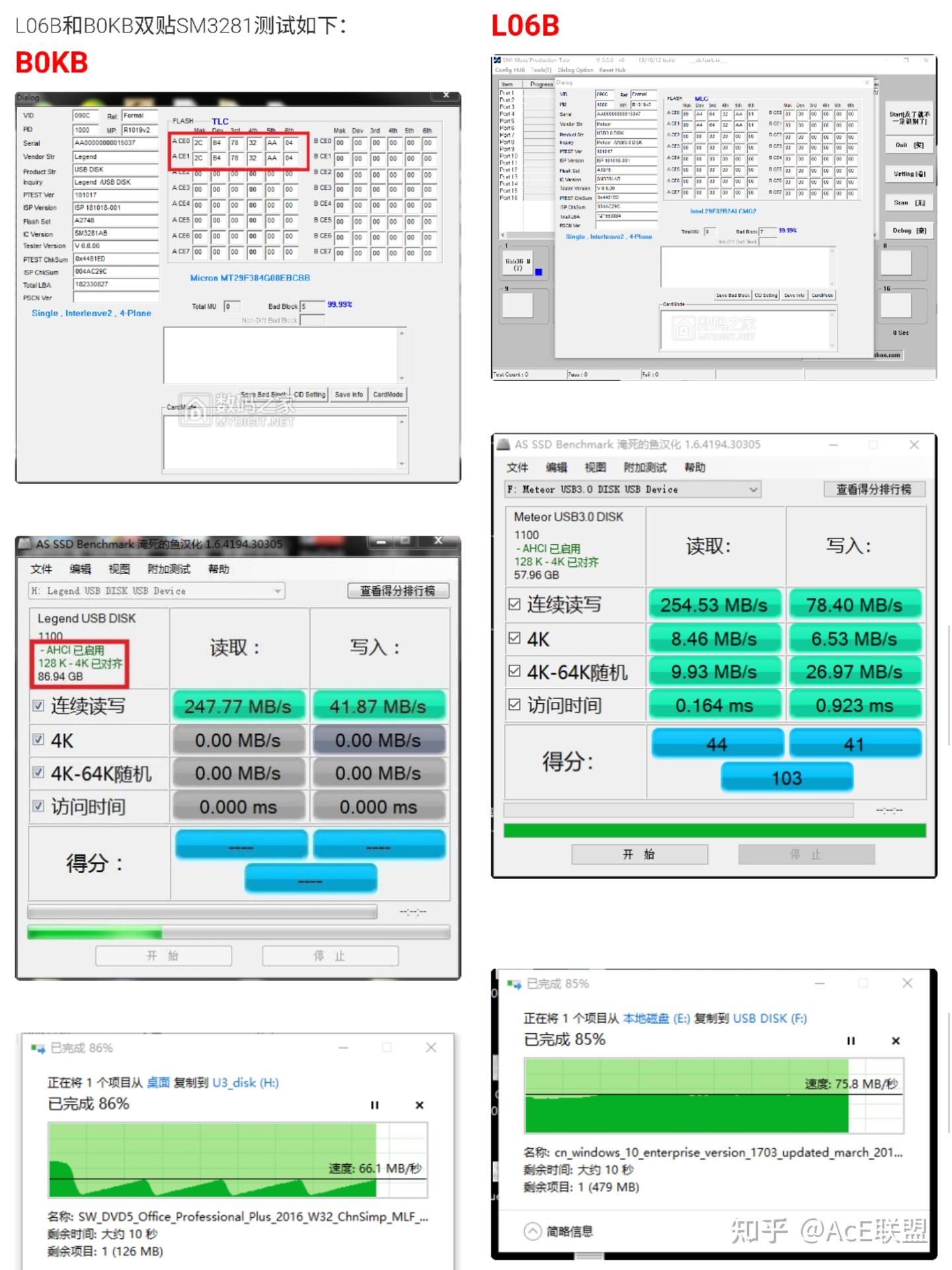

作为IM联盟的初代3D TLC尝试，L06B与B0KB是同一代开成不同存储单元的兄弟，L06B就是MLC模式单CE 32GB，B0KB就是开成TLC模式，容量变为1.5倍，单CE 48GB。

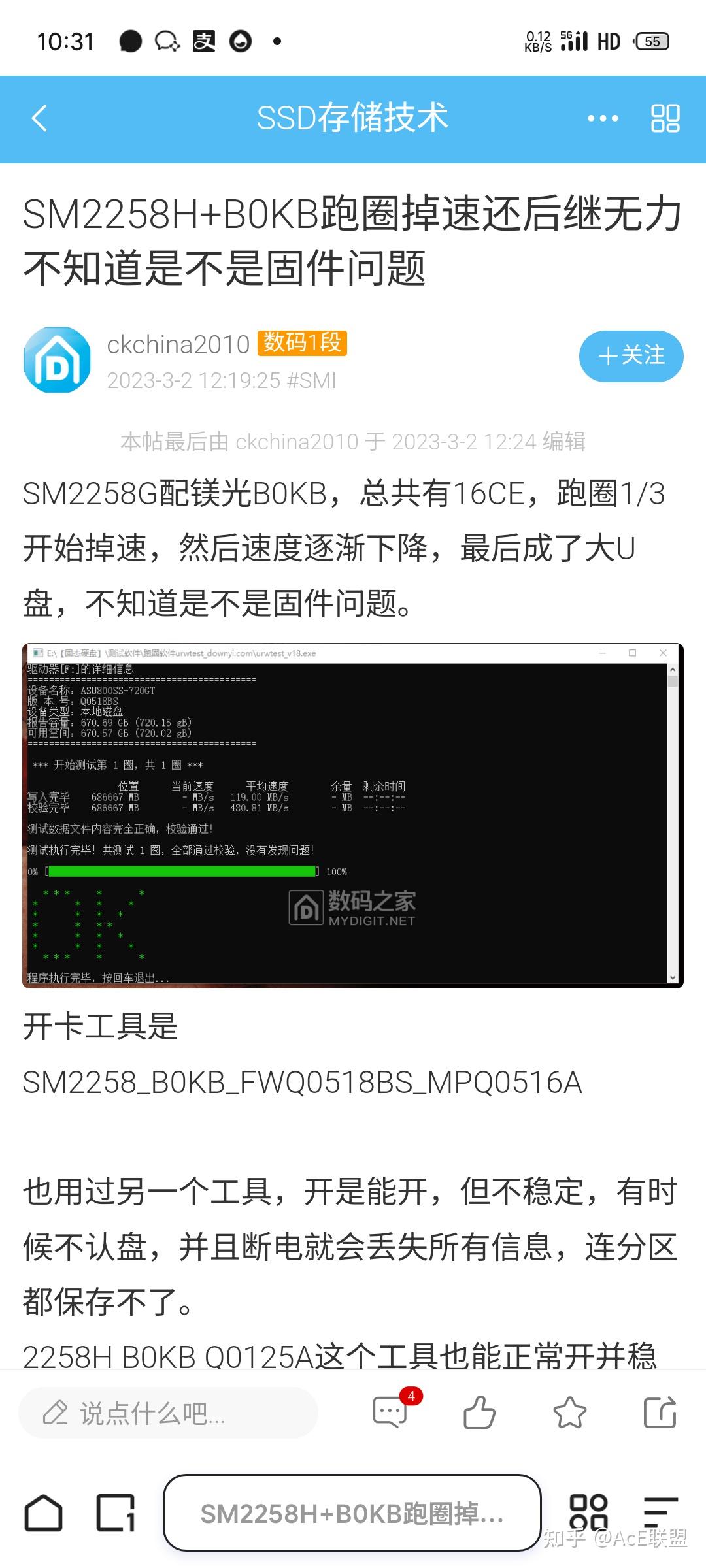

看上去很美好吧？但这代颗粒在MLC模式下，也只是末代MLC的正常水平，需要堆大量CE才有大容量，而TLC模式似乎极其占用主控资源，无论用什么主控，堆多少CE出缓后也只有50M以内甚至个位数的写入速度。似乎U盘主控配少量CE开TLC直写反而有不错的速度，但实际用起来也是速度跳变，U盘纠错能力一般也不如SSD主控，配这种颗粒还有不稳定的可能性。

这些颗粒大多数网友拿到后都是放弃容量，开成MLC模式下使用，但并不是所有这代B0KB都能双模式转换的，例如镁光的颗粒就只能工作在B0KB的TLC模式下。我手头有6颗1CE的NW837颗粒，1颗2CE的NW838颗粒，它们的ID一致，是同一代。镁光封装，只能开在TLC下。

之前我尝试过各种利用方式，3颗48G装到SM2258XT上，开128G。写入前8G看上去很美好，出缓5M。不行

中间试过4贴或者6贴2258H/2258XT，速度都不行，出缓都是5M，10M。各种版本固件，有没有DRAM区别也不大。

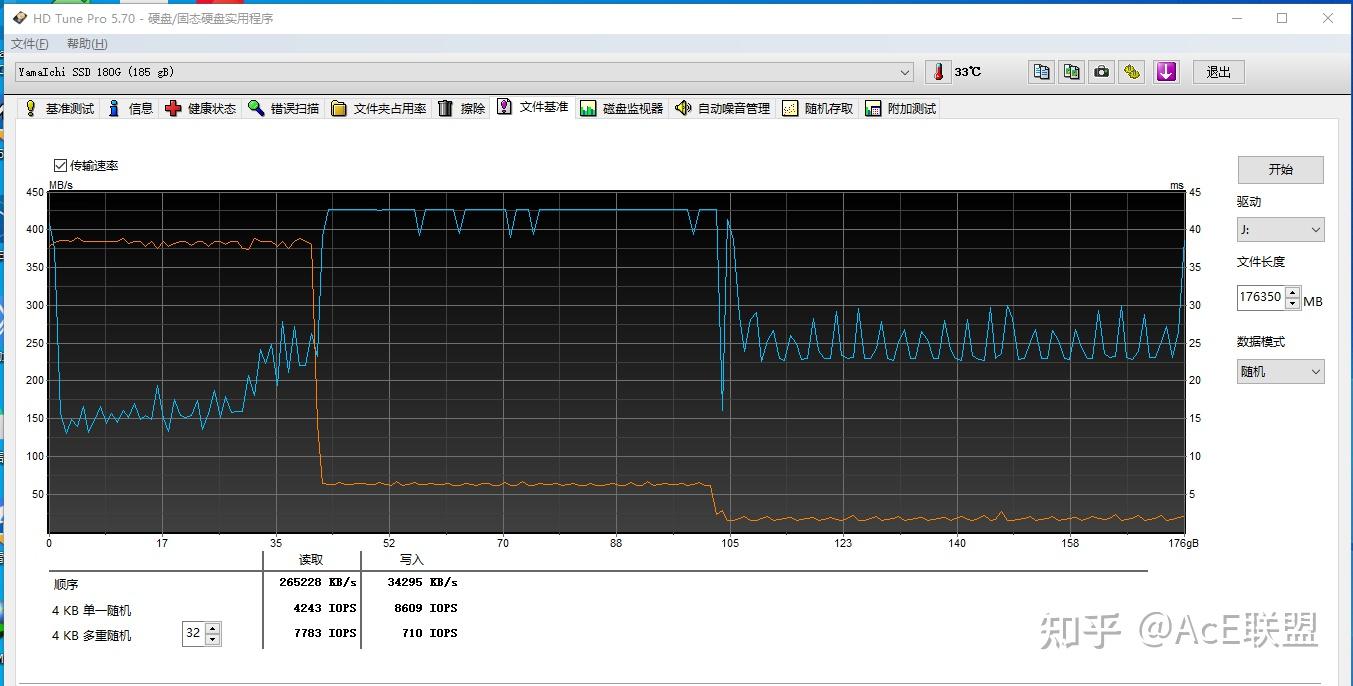

4颗48G，装PS3111-S11上，开180G。由于这个主控能自定义SLC缓存容量，设定40G的SLC缓存，前40G跑满SATA性能，中间直写阶段约50M，到最后回写惩罚段，只有20M左右，凑合用吧。

最后还剩2颗48G，1颗96G，就分别单贴做U盘了。

这确实是平均速度不错的使用方式，但做了一堆一堆容量不大的盘，平时也用不上，属实没啥意思。

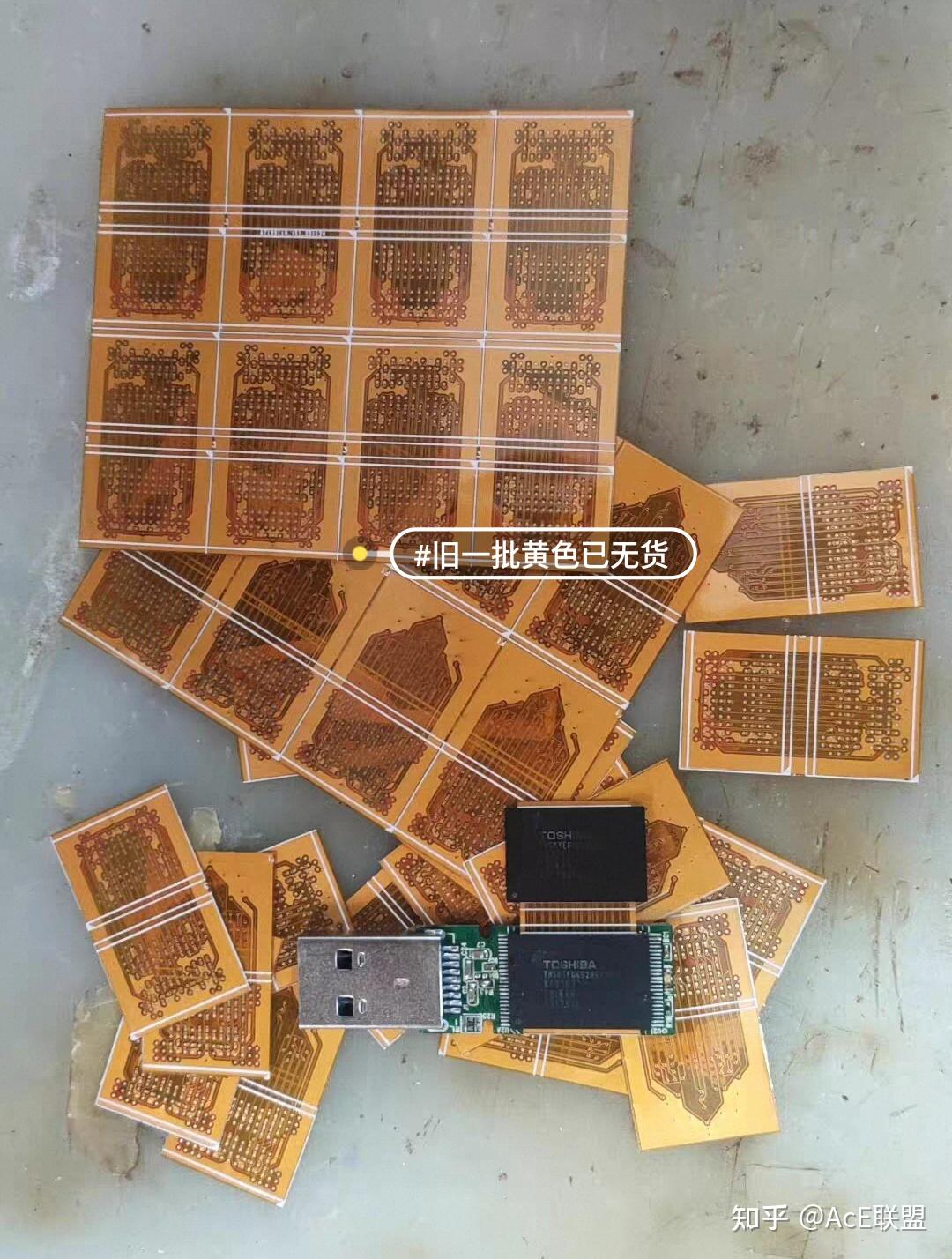

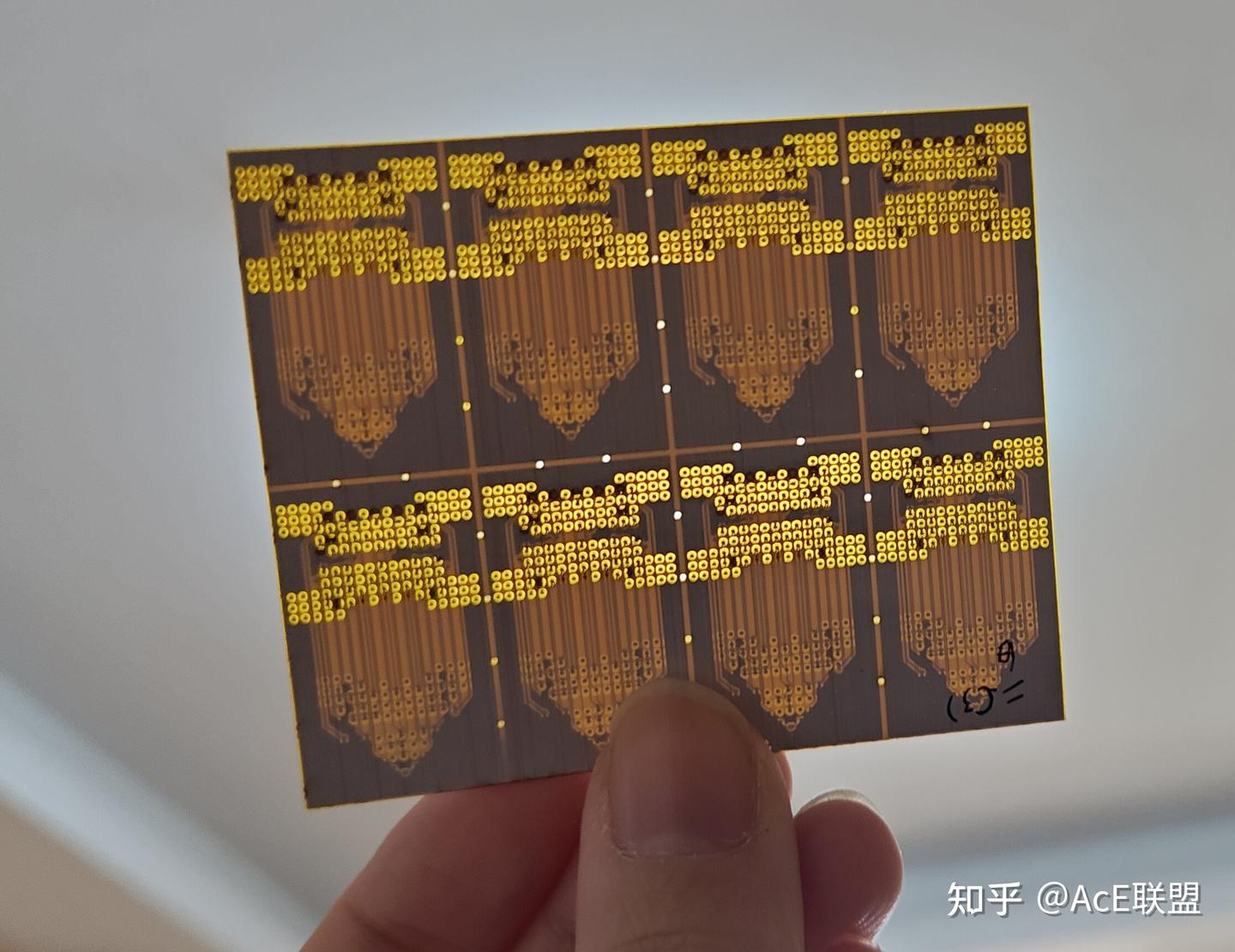

直到最近看到的网友做的这个

想起传说中的蝴蝶贴U盘了么？

他可以让8CE的U盘贴4颗粒，或者单贴4CE的焊盘贴双颗粒。

我之前做成一堆小盘，就是因为找不到足够盘位性能还好的主控板。PS3111主控一般都是4贴，很难找8贴板；而有8贴板的SM2258H/2258XT性能表现又不佳，模拟SLC不超过10G，这颗粒直写速度根本没法看。

就买了一批试图把所有颗粒都吹到一块PS3111板上：

计划6颗单CE全部并联成2CE，1颗2CE直接贴。发货后跟卖家聊的时候提到了计划用法，他跟我说买错了

到手对着光看了半天走线，又对着BGA152焊盘定义理解了半天，我才明白过来。

正常CE排布是交错的，CH通道又是左右两边的，卖家做了几款，一款是正常2CE交错排布。一款是单边CE排布单一个CH通道。具体原理可以看BGA152的CE排布。

我买的是两个正常2CE并成4CE的版本，贴单CE颗粒会造成两个CE都到一边通道。不过还好我这里颗粒总CE数只有8。距离主控支持的32还很远，CE排布有间隙也能全认到。但软质的FPC排线很难焊接，在反复拆反复试中，一颗单CE颗粒阵亡。损失容量40G

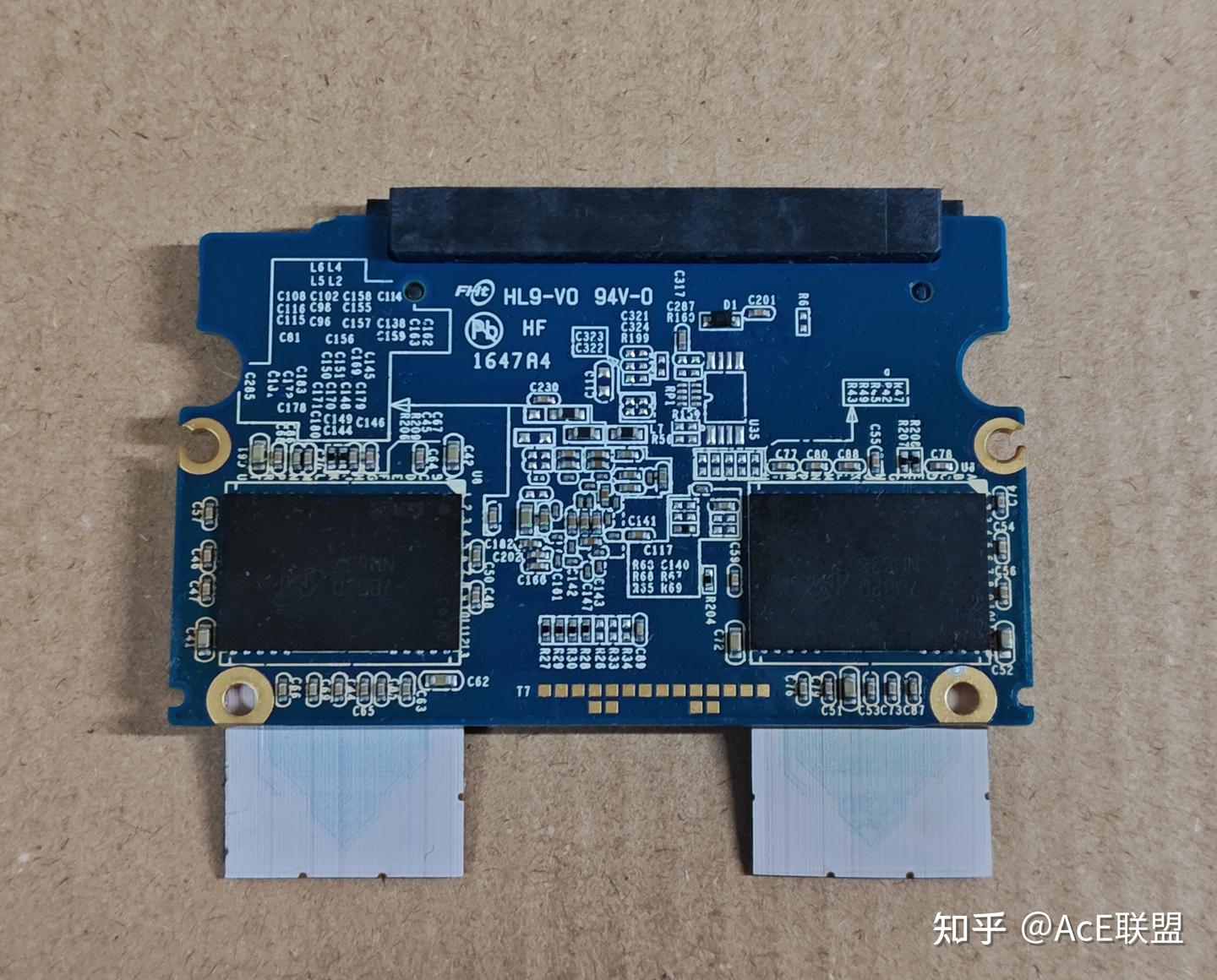

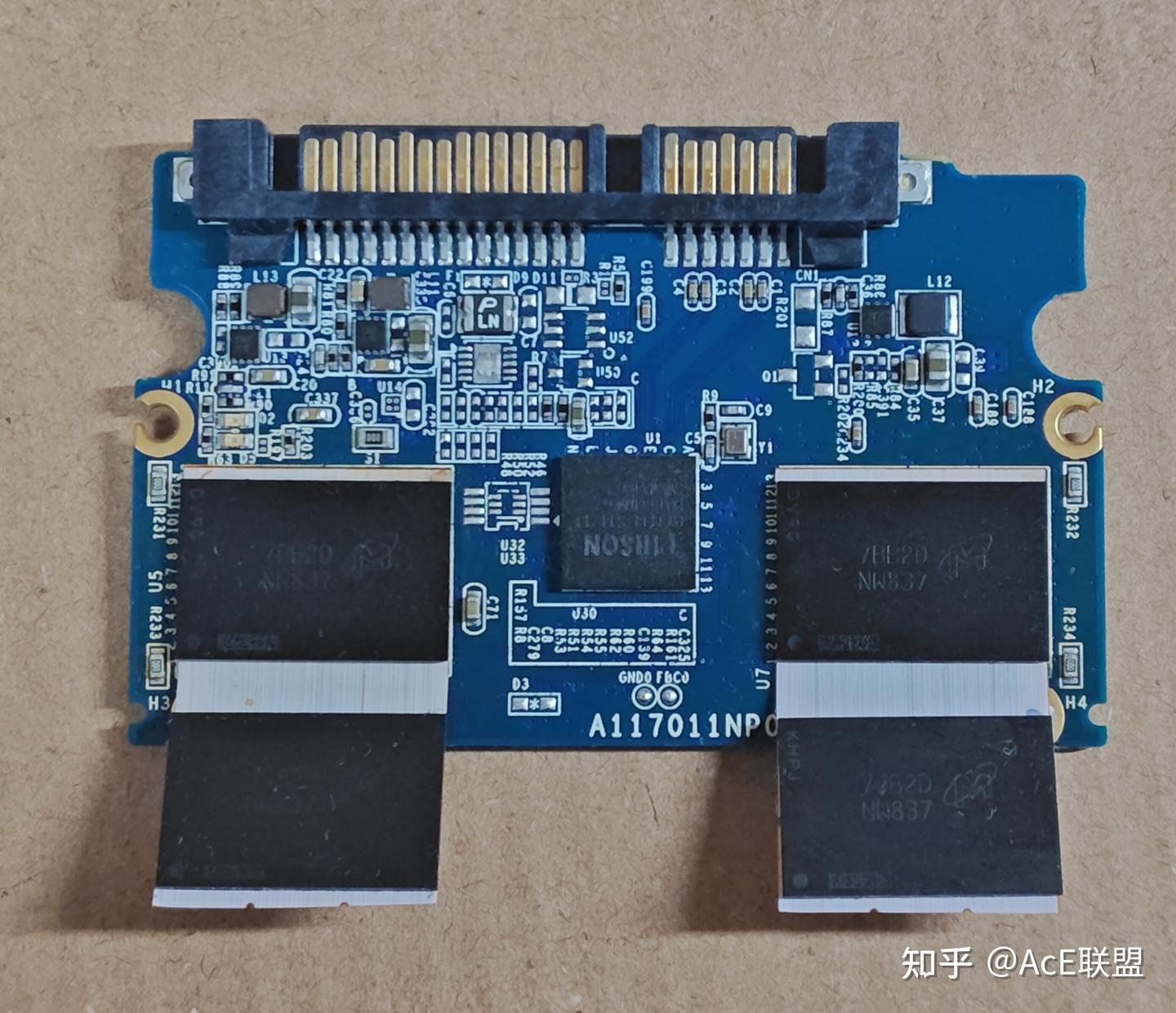

最终焊接成这样

成功将4贴主控板超载成6贴，感觉以后做U盘/固态的选择更多了

好在群联PS3111对ID排列有间隙，左右通道下ID数量不对称等问题都能包容。如果是老慧荣主控，7CE可就不支持开卡了。

焊这玩意折腾了一晚上，最终开卡成功了。这个容量无论是做系统盘还是存游戏都能凑合用了。而且全盘模拟SLC的开卡模式下，320G容量的三分之一足足有100G，绝大多数场合都用不出缓外惩罚回写个位数的惨状，这基本就能用了。

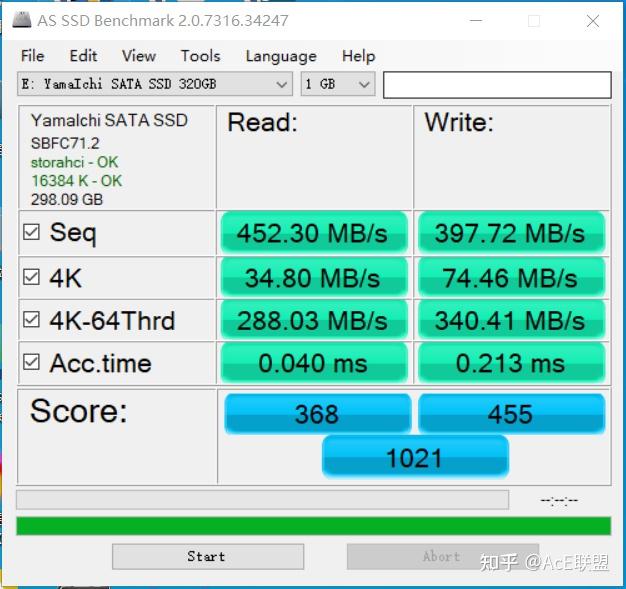

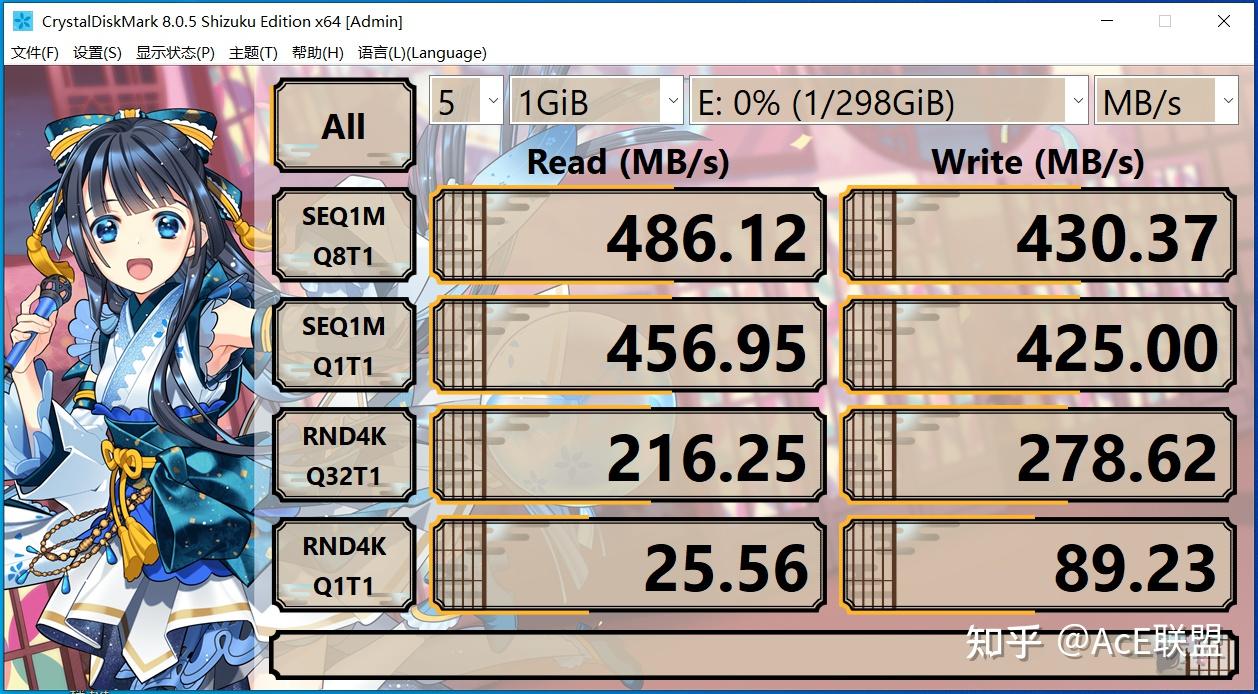

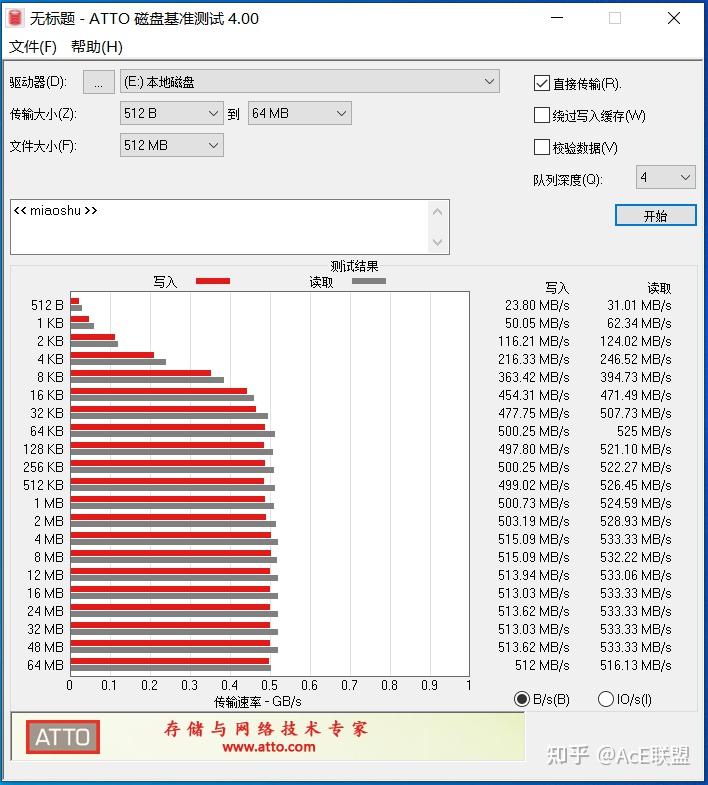

先测AS SSD，缓存内写速400，读取450。综合评分1000多。SLC下看上去很美

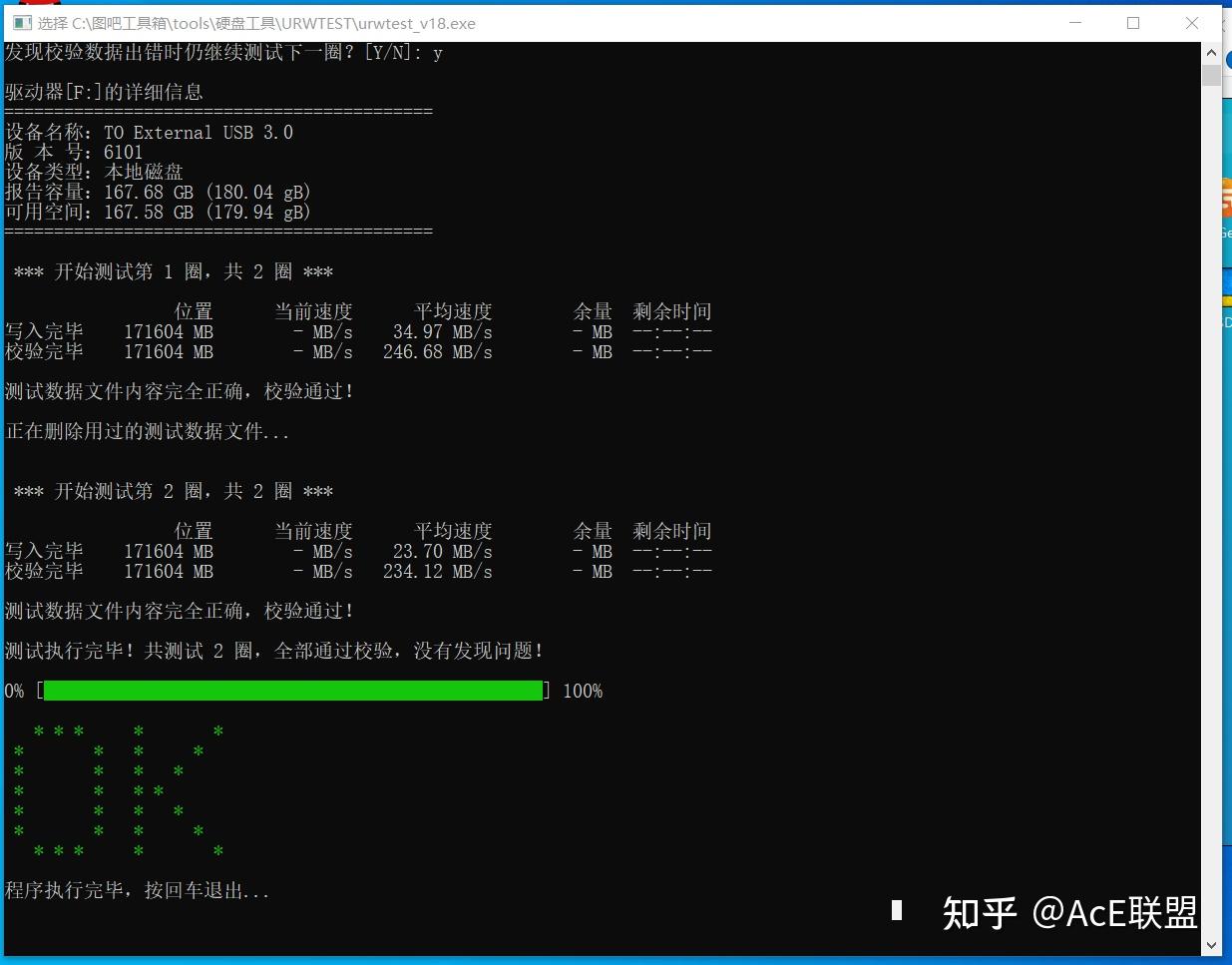

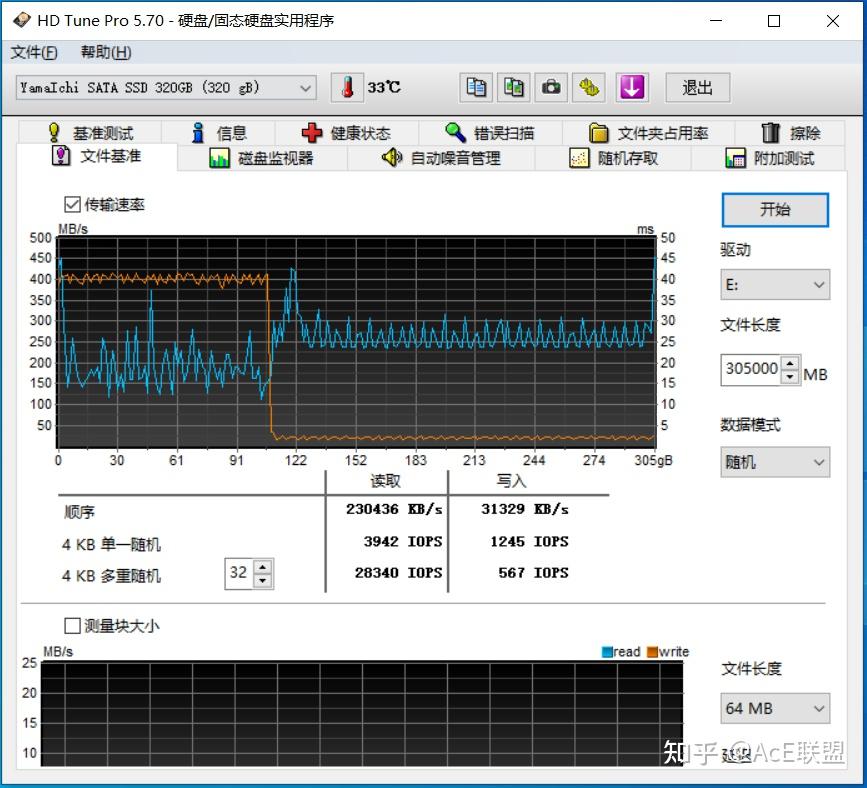

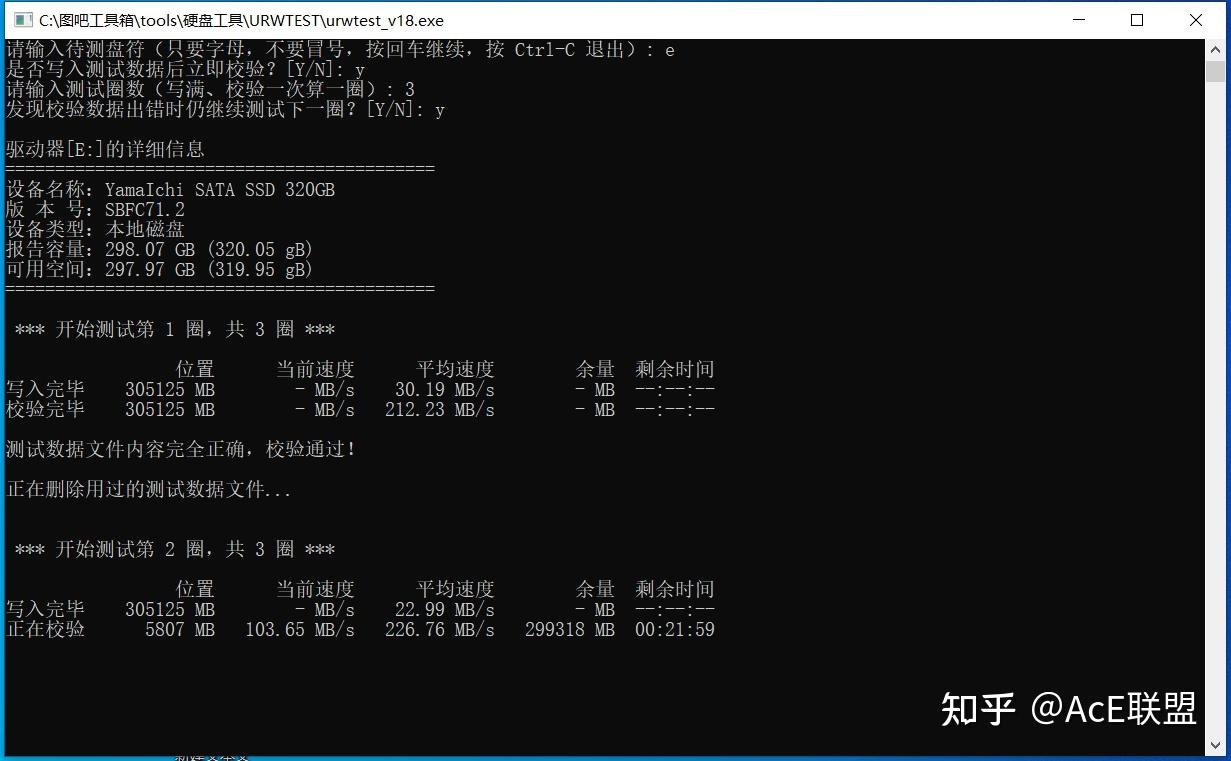

最后的全盘速度曲线才是真实的速度，可见这款B0KB大份坑，开在全盘模拟SLC模式下，写满100G缓存段后，众生平等的写速只有25M左右，且读取速度也一点不稳定。和全盘读写检验测试结论差不多，综合写速25到30。读取只有250左右，我其实不太理解为啥读取速度也能这么低且不稳定。

性能表现和原来4贴时候还更差了一点点。不知道是因为并联贴只是双面板缺少整片接地，亦或者是没有等长布线？也可能不是并联贴的电气性能问题，纯是B0KB太烂了，并联越多CE负荷越大。

总之本次试到的并联贴能用，要求不高只是为了超载焊盘的话，还挺不错的。
