体积3.64L的小型ITX机箱散热整改
今年过年回家，母亲说前几年我给他装的小电脑坏了。似乎每次回去都收到她这样的反馈问题，但我每次打开看也没找到什么问题，进bios设置一下启动项，还是能正常用。短期她也说好了，但过几个月又会坏。
今年我照例修好后，因为需要远程控制家里的电脑做工作/玩游戏，用她的电脑比较久。才发现真正的问题是：散热
当年我自己装好了也是跑了几个小时烤机测试的呀？可能因为我在浙江没供暖，冬天温度低所以测试没问题。也可能是年久失修硅脂老化散热恶化？
来分析成因，这种ITX小机箱，只有一个下压式CPU散热器，没有风扇强制内外空气进行热交换，同时因为体积过小所以内部空气热容量也不会高。

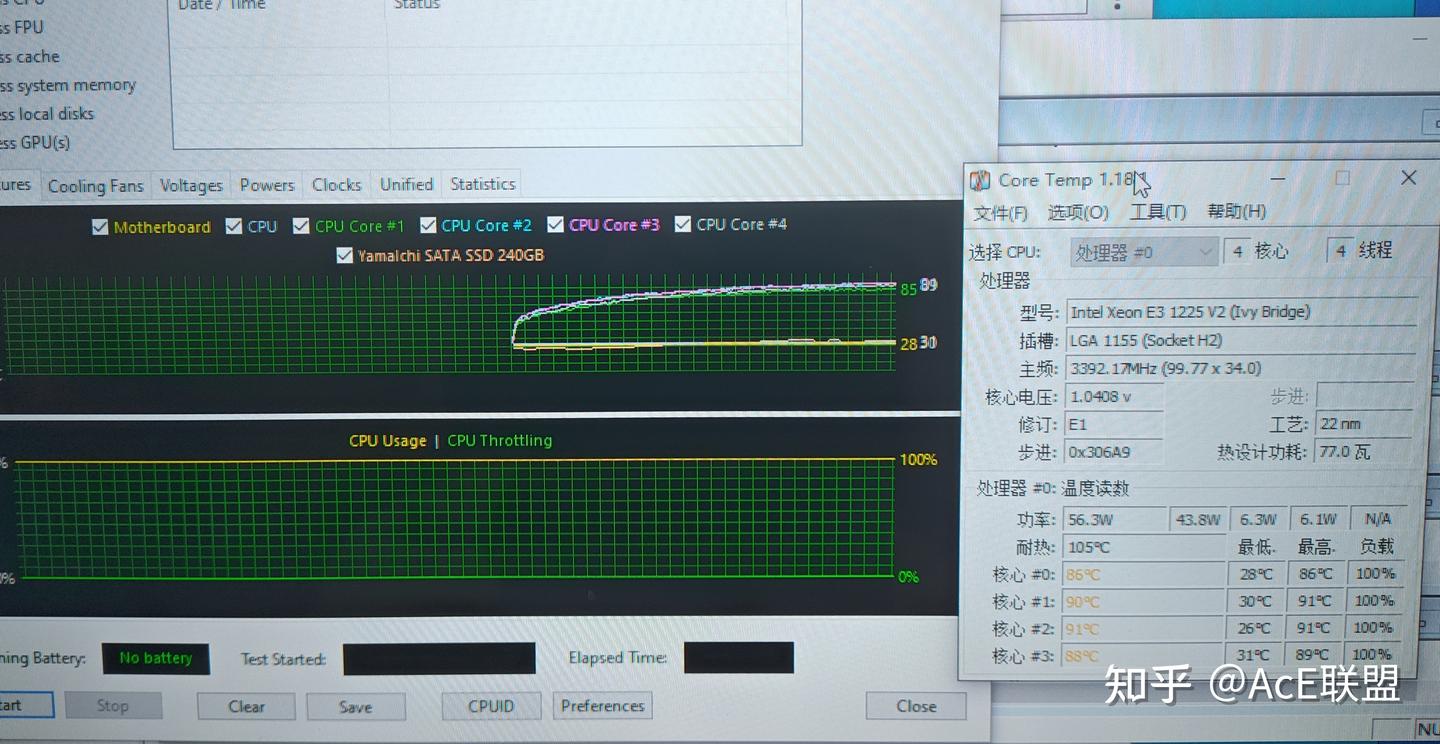

前每次正常维护好后，短时间烤机测试或者低负载的长时间用，都没有问题。但当我今年连续用高负载4小时，就会发现CPU温度持续95℃以上。甚至见过两次过热保护直接关机。
很明显之前几次我不在的时候它坏掉，应该都是过热自动保护。看意思同时硬盘启动项也会掉（可能是机箱内部整体过热，进而硬盘也自保护掉了。冷却后又能识盘，但启动项被顶下去了）不会配置BIOS的老人家就会认为电脑坏了。老家还有个20年前的ATX大机箱，把主板拆出来装进大机箱后再试就没问题了。持续烤鸡也就70℃。过年我连续的使用它一个多礼拜也没见问题。家里的问题就这样解决了。

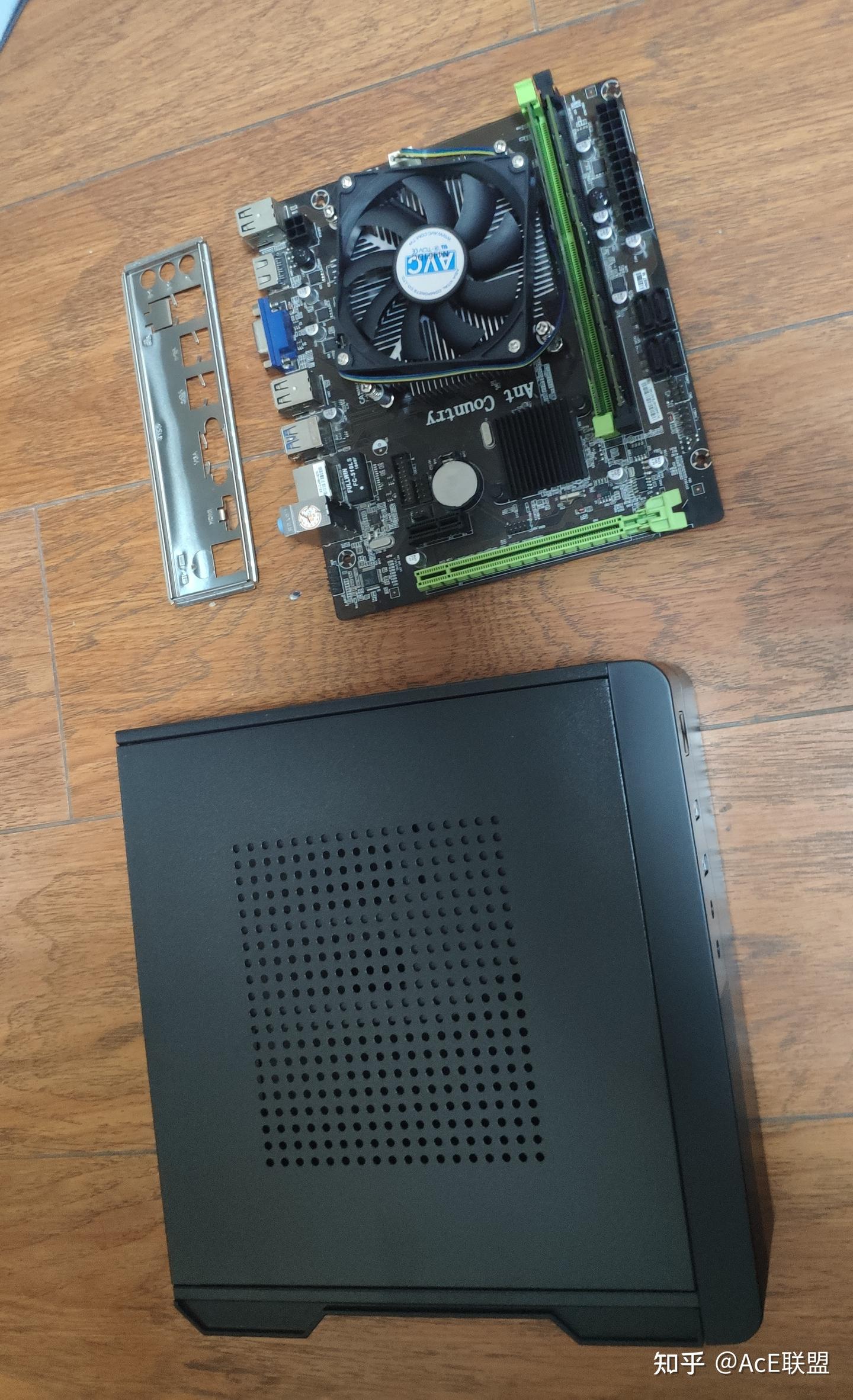

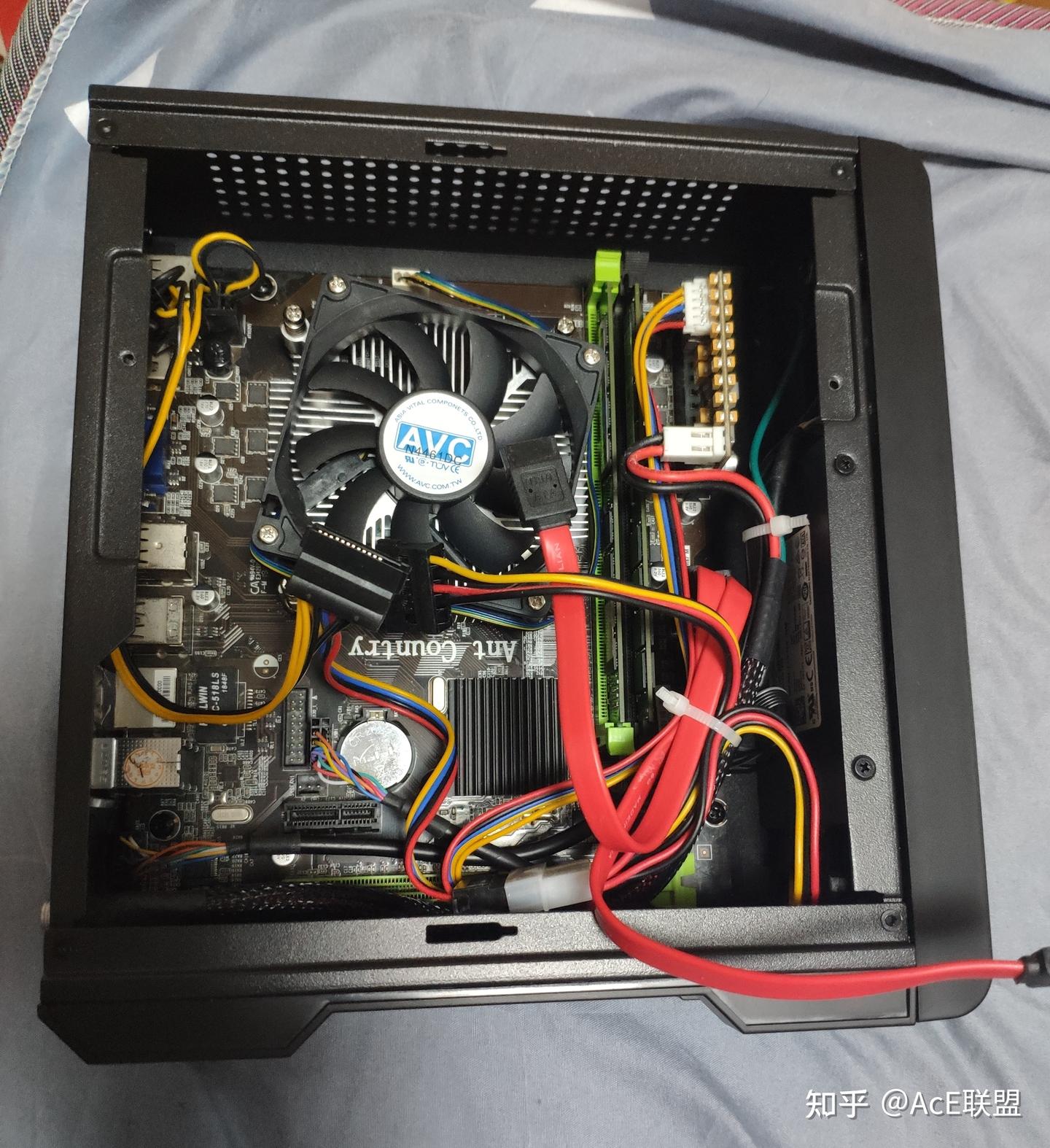

小机箱就拿回自己家研究装电子垃圾玩，研究下如何整改它。回家后装入一个B75配E3-1225 V2。相当于3代i5四核，TDP 77W。配了个8年前的HP400，重新涂抹了硅脂。实测烤机整机能上100W，基本符合原故障的整机功耗。

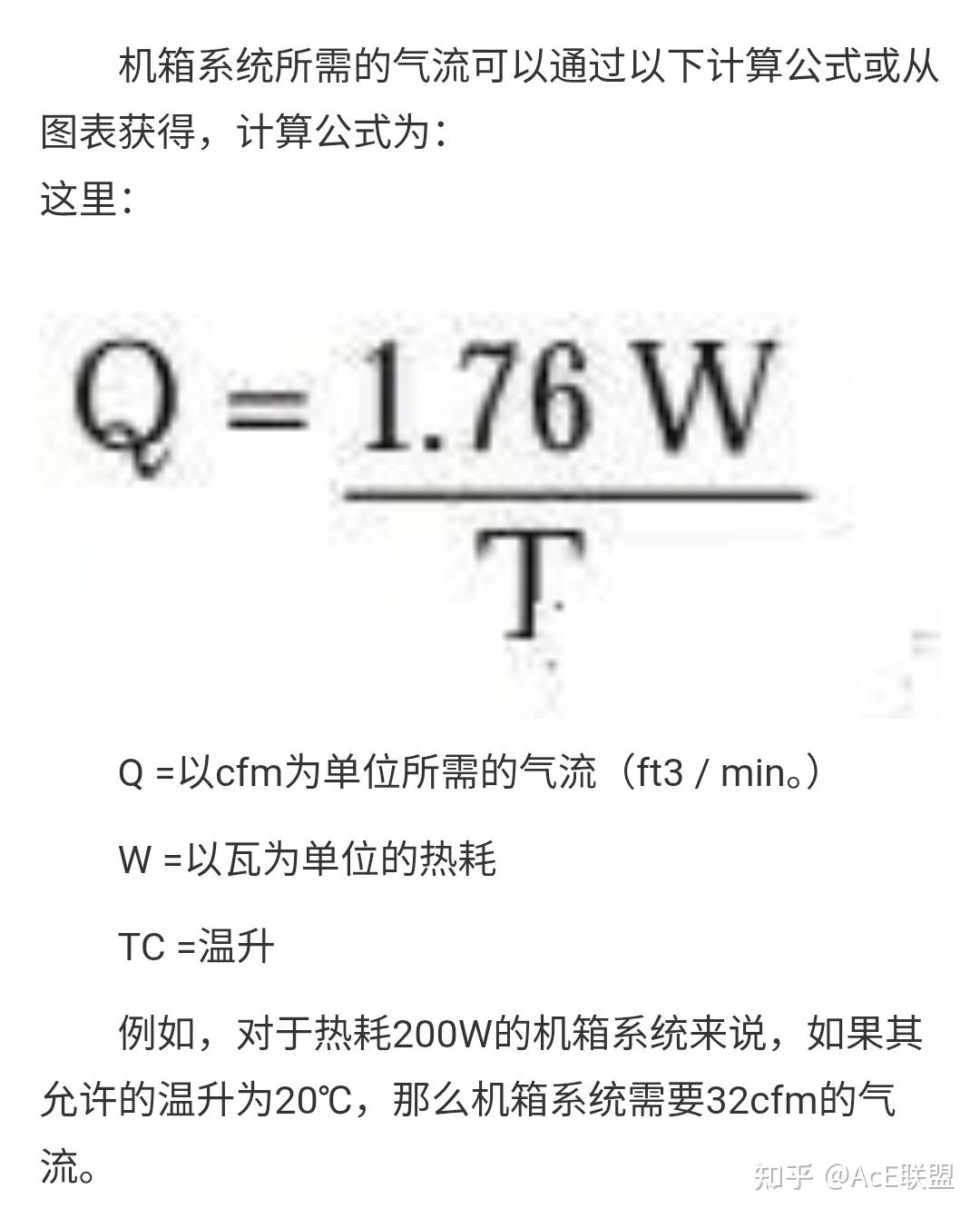

机箱散热所需的气流通量可以使用如下公式进行计算
Q=1.76*100/20=8.8CFM
当然，这个值偏理想了，这种狭小体积开孔少的机箱风阻较大，没那么容易吹透，按经验乘个3差不多。也就是需要26.4CFM。这个量并不大，一般9CM风扇静音状态就能满足，这也是最十多年前常见的65W的散热器也就一个9CM小风扇的原因。
但显然，对于这款小机箱这个流通量也不够，最大的问题是风吹不出去。

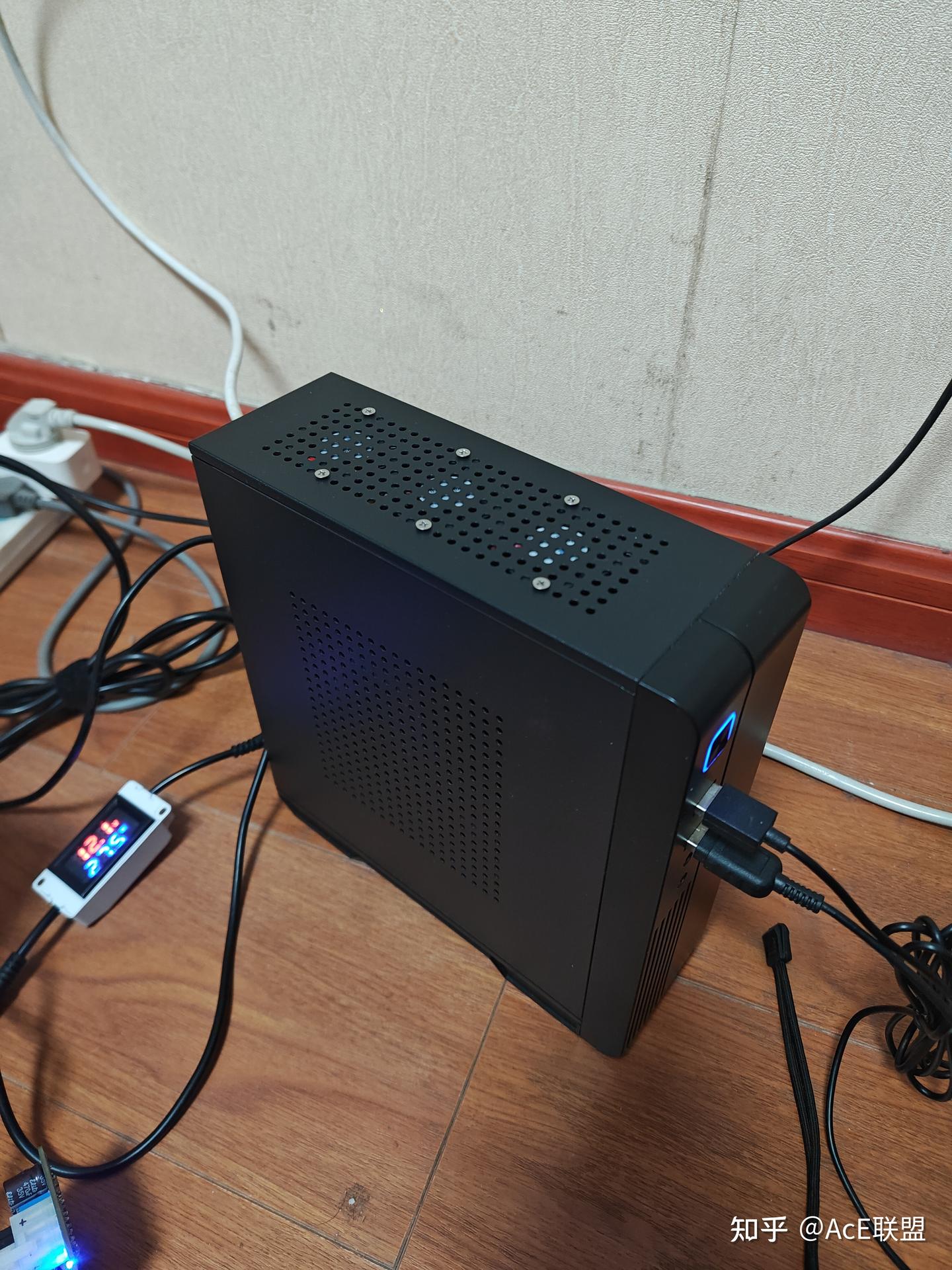

改进方案1：顶部增加三个4010小风扇
我观察了下现有的这些孔洞，顶部大约能装三把40或者50风扇。手头有一些4010小风扇，单只流量估计有5到7CFM，装上三个试试。
撤载荷后让他待机散热，也花了较长的时间才把整体温度降下来。

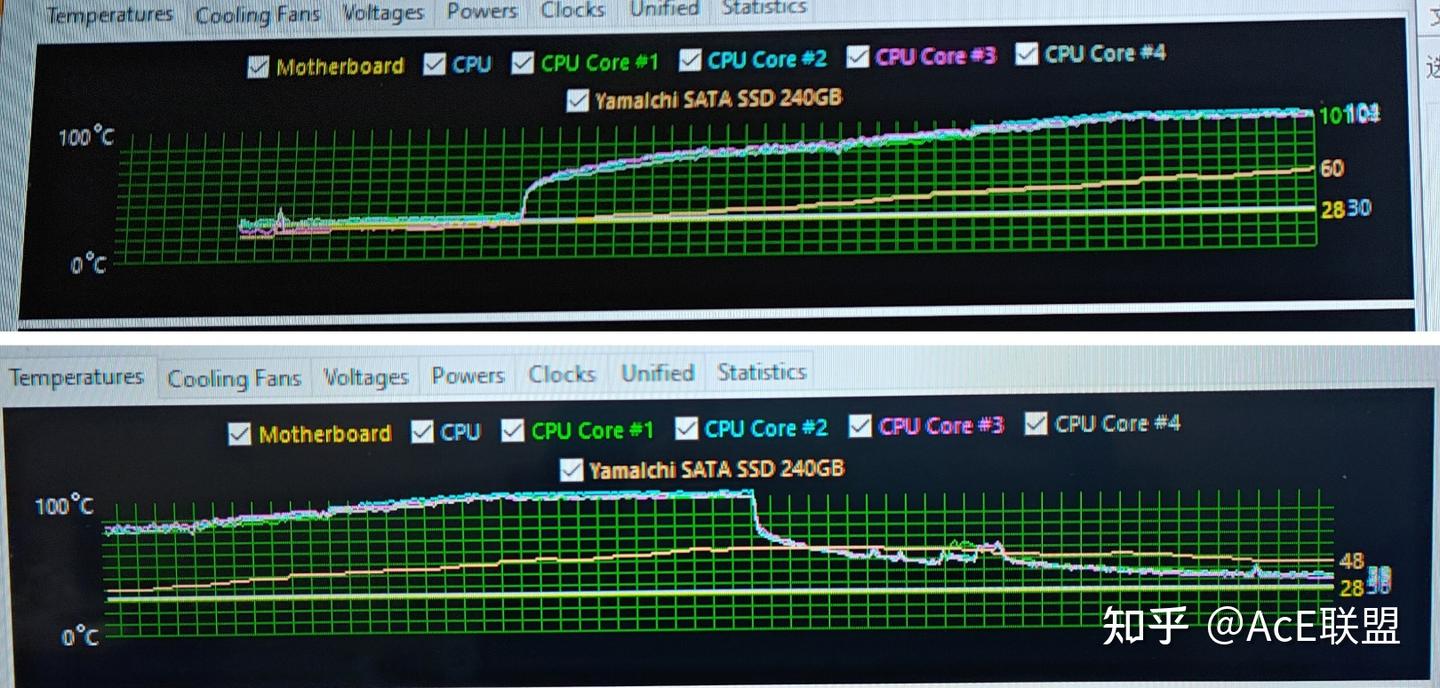

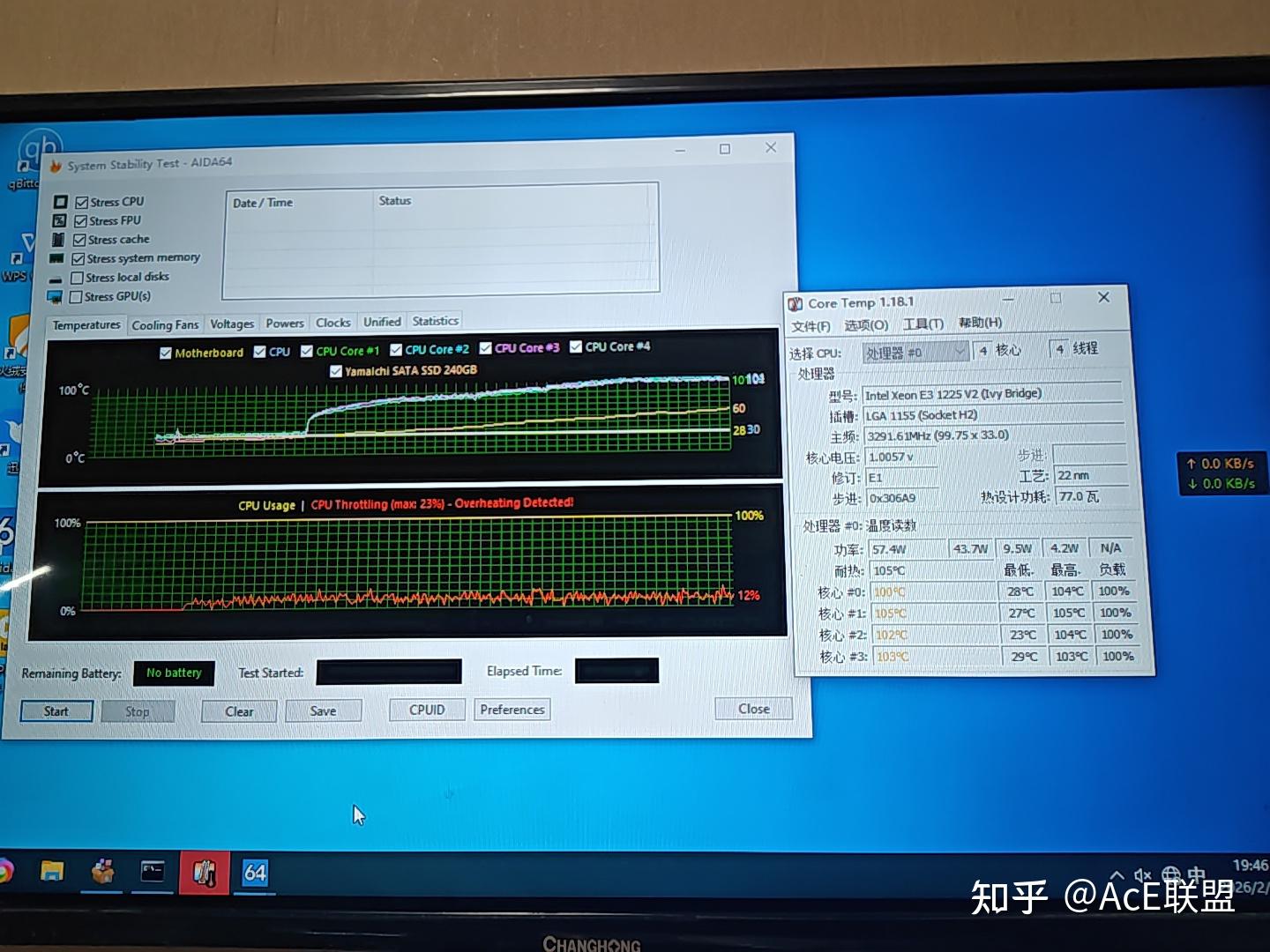

可以把SSD温度曲线看做机箱内部空气温度，当持续满载CPU持续100℃撞墙，机箱内部积热能达到60℃。这个时候摸机箱，除了侧板进风口外，机箱整体都是热的。
分析原因，一个CPU下压风扇靠近侧板，大约能往内吸20到30CFM，而三个小风扇加一块满打满算也就是15CFM。也就是说进风＞出风，空气会被强制挤入机箱，加热膨胀后又抽不出去，只能在机箱内部晃从缝隙挤出，自然还是积热的。看硬盘的温度曲线就能知道，机箱内部能达到60℃
改进方案2：拆除下压风扇改为侧抽风

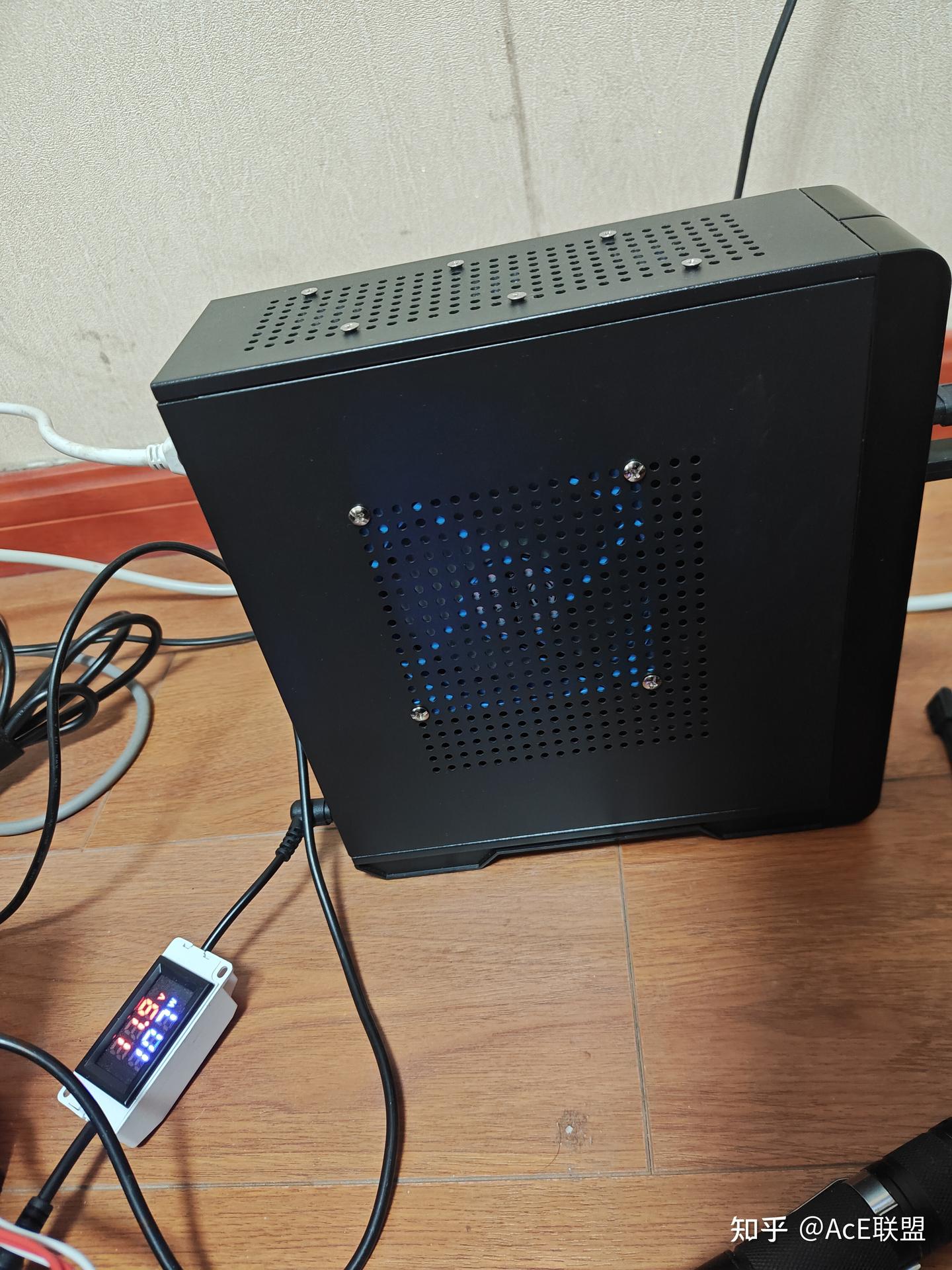

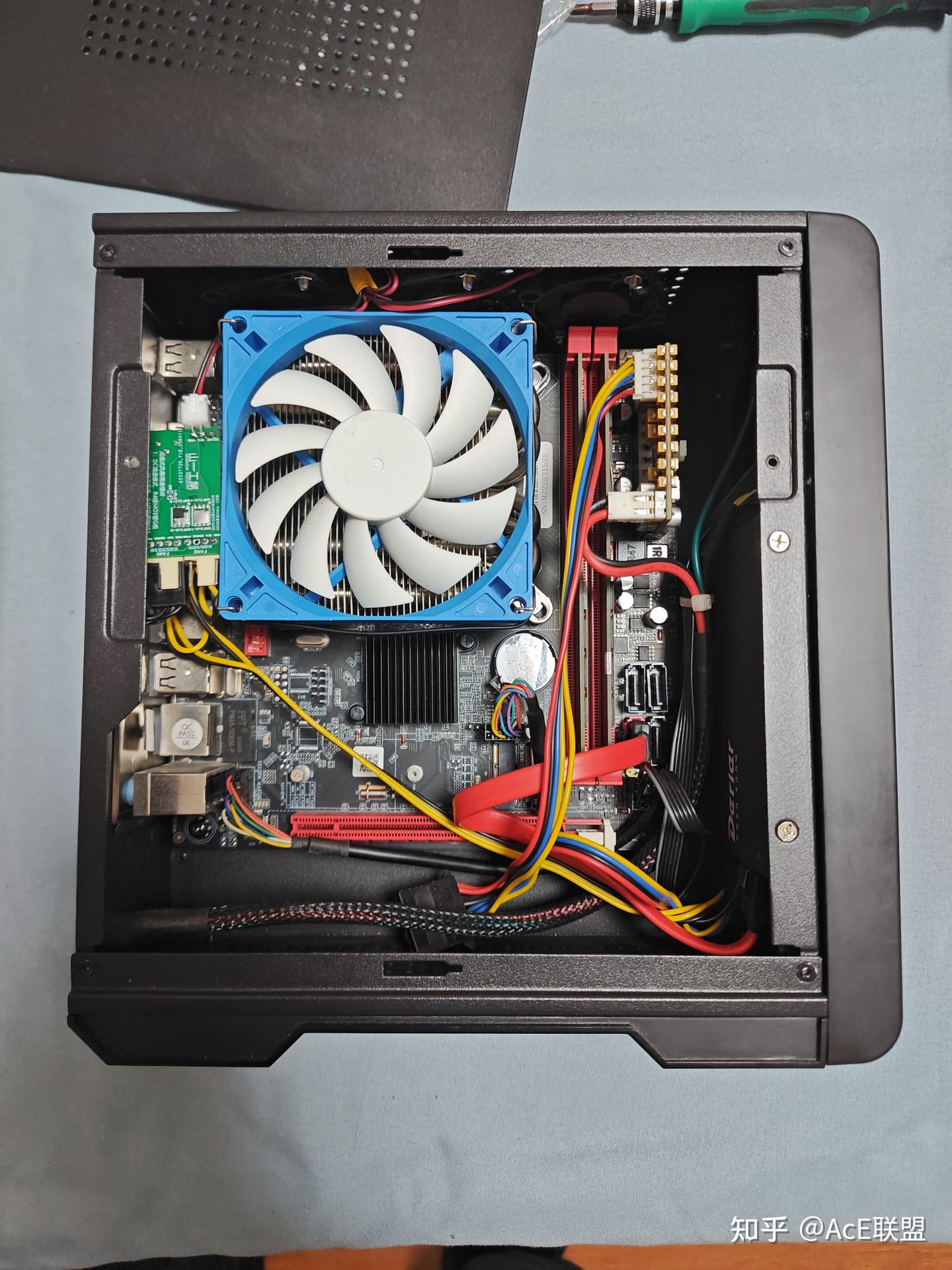

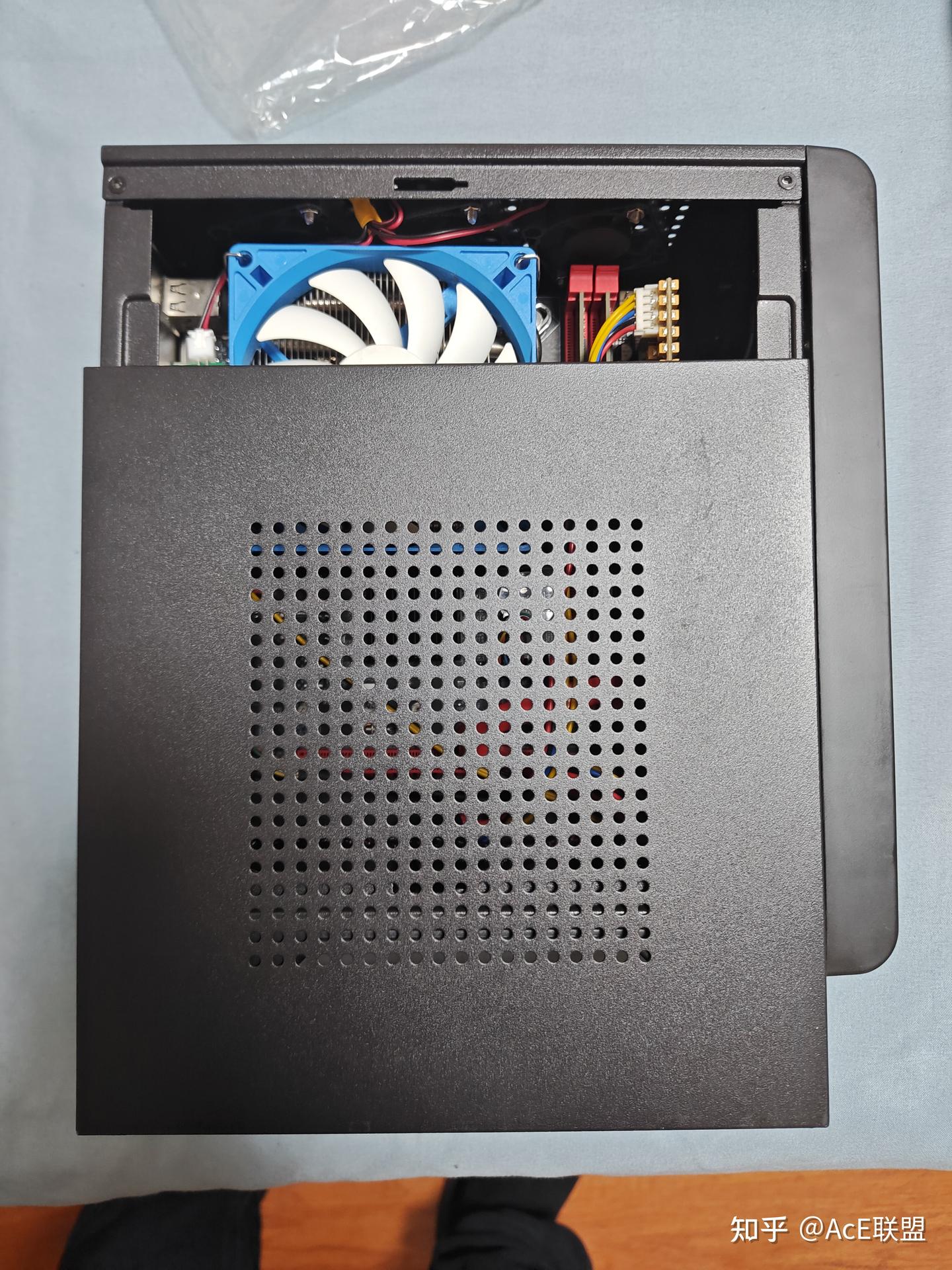

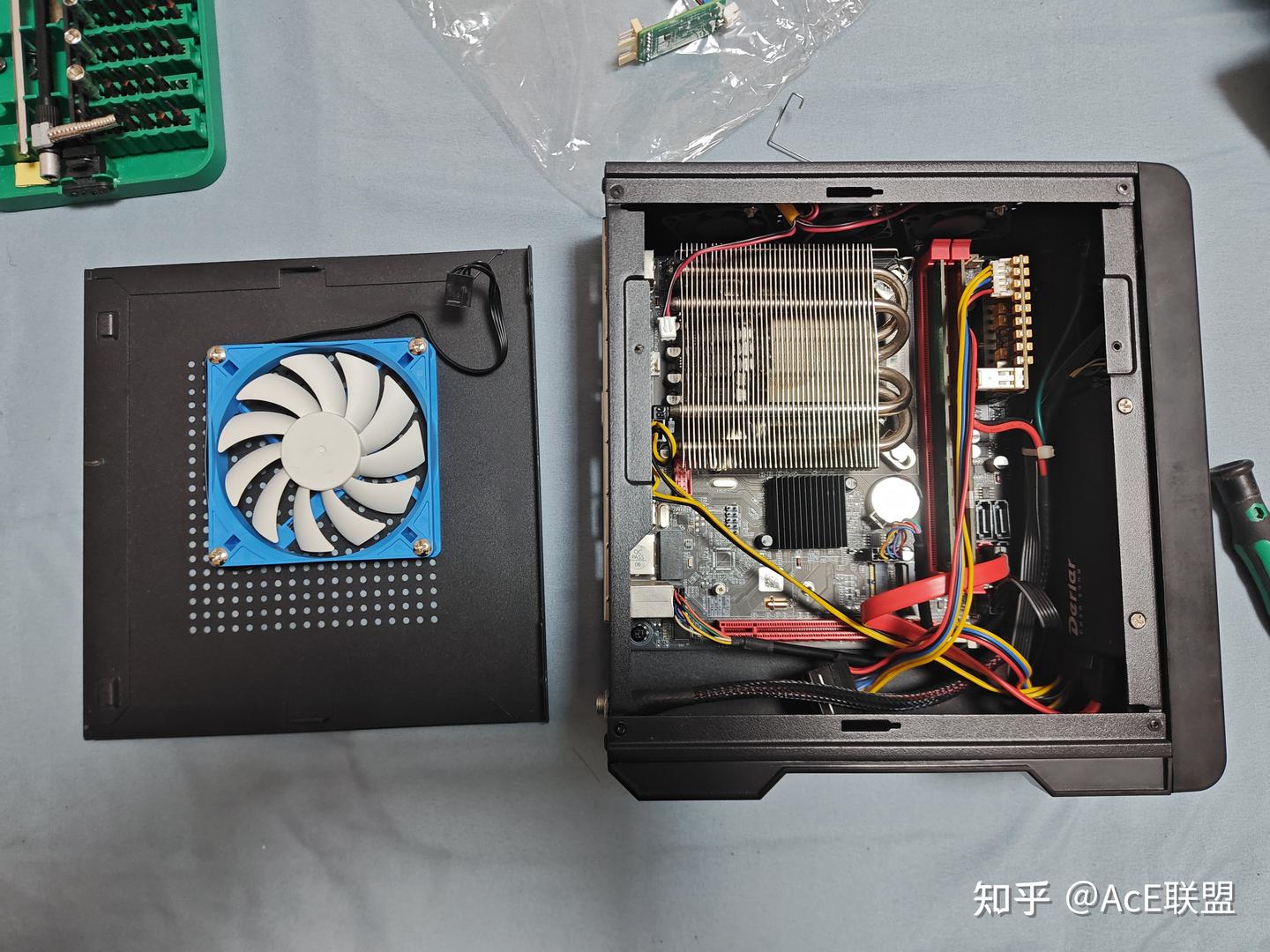

既然保持下压，进风＞出风。那么就把CPU风扇调转个方向，让CPU的9015风扇当做出风的机箱侧板。这样四个风扇总计大概有个35到45CFM出风量。并且把机箱上部侧部出风口都占了。冷风只能从机箱底部的孔洞和各处缝隙进，这样冷风会流经南桥、固态、CPU供电，最后经过CPU散热片才被抽出。

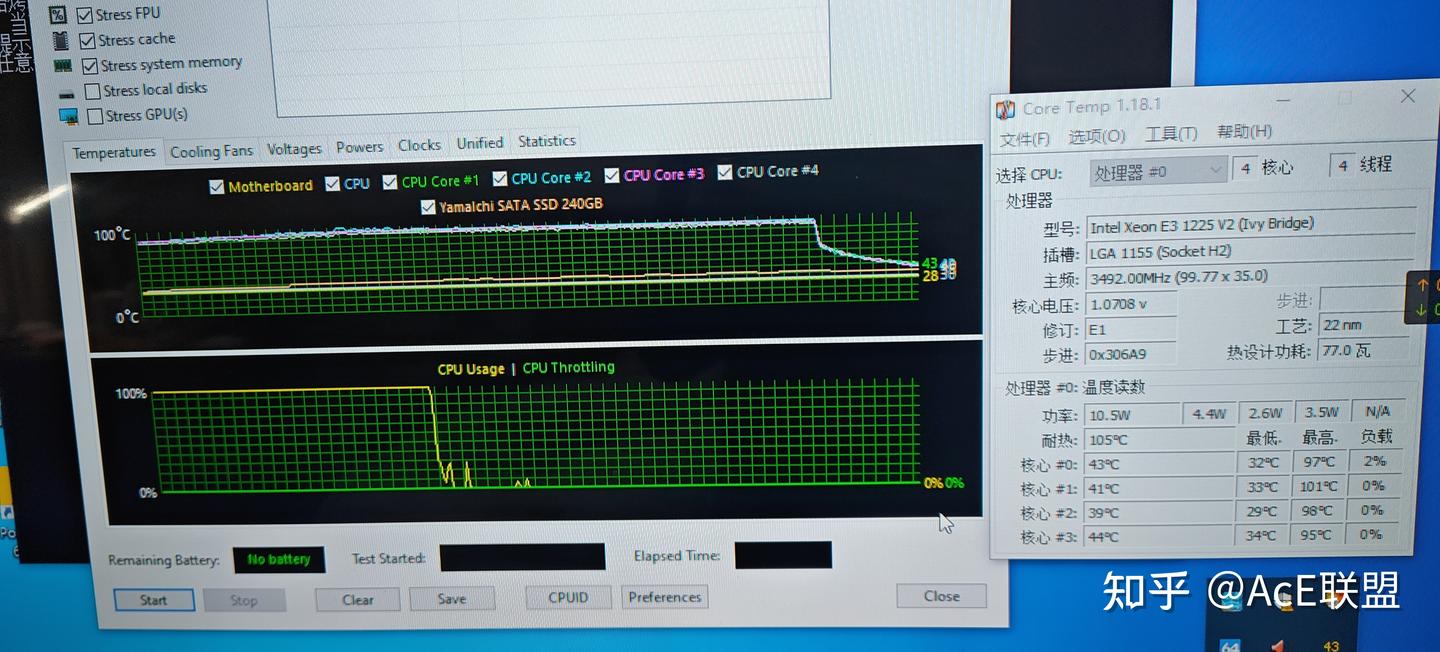

还是满载100多瓦。持续烤了很久，CPU还是能上95℃。但基本上95℃就是顶了，主板区域最高也就36℃。
虽然还是会持续90多℃，但这就是极限了，不会升高到100，也不会过热降频或者过热关机。触摸机箱吨数位置都是冷的。CPU温度还是较高大概是是因为风扇没有紧贴散热器鳍片，出风抽了很多冷空气出去，导致CPU散热效率没那么高。
但对于使用也是够了。撤掉负载后的温度回落也是干净利落的。CPU积热估计还和3代CPU是硅脂封盖有关，这些十几年的老CPU内部硅脂早干了。
改进方案3：开盖换硅脂
既然机箱内已经不积热，核心还是热爆。那么还是别偷懒，开盖换下硅脂。

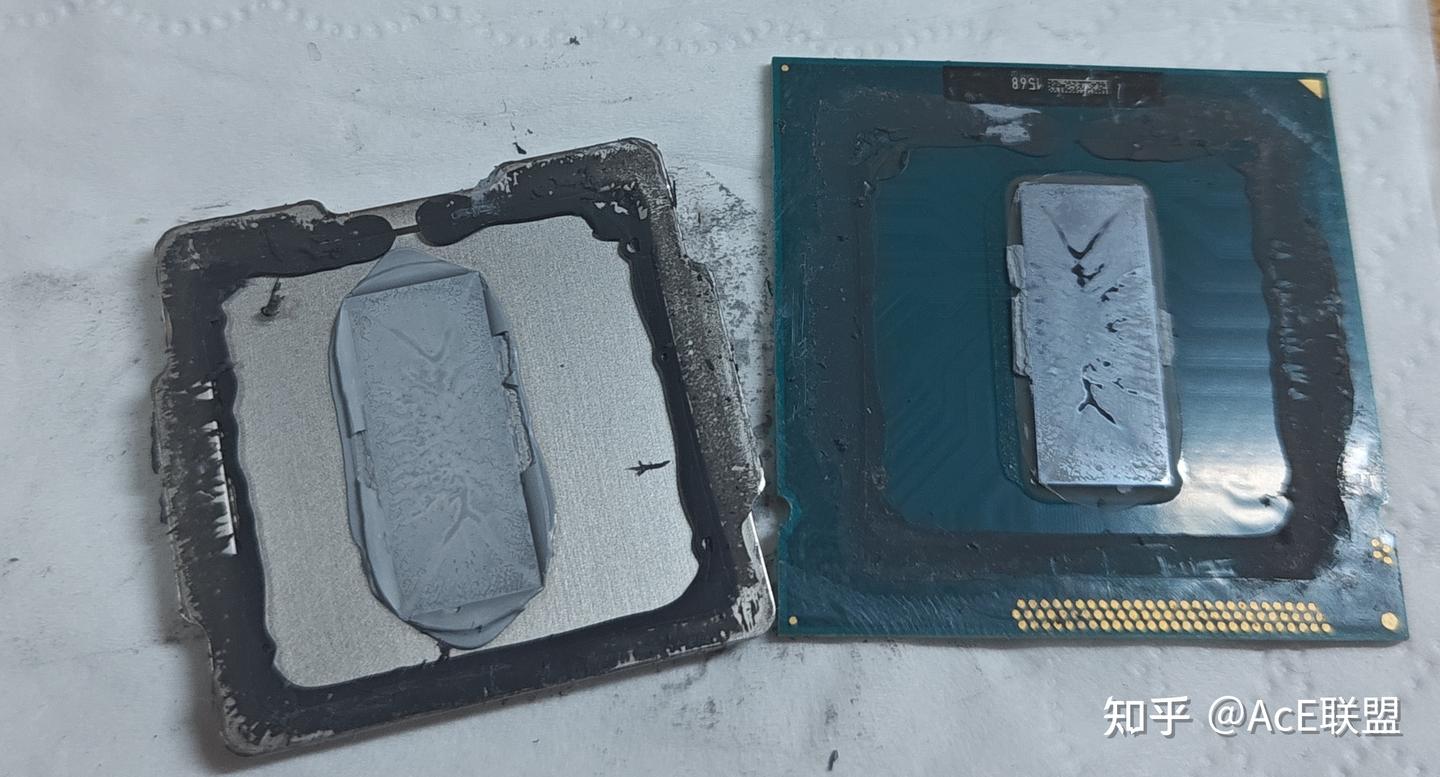

十四年的CPU，硅脂早就干透了。

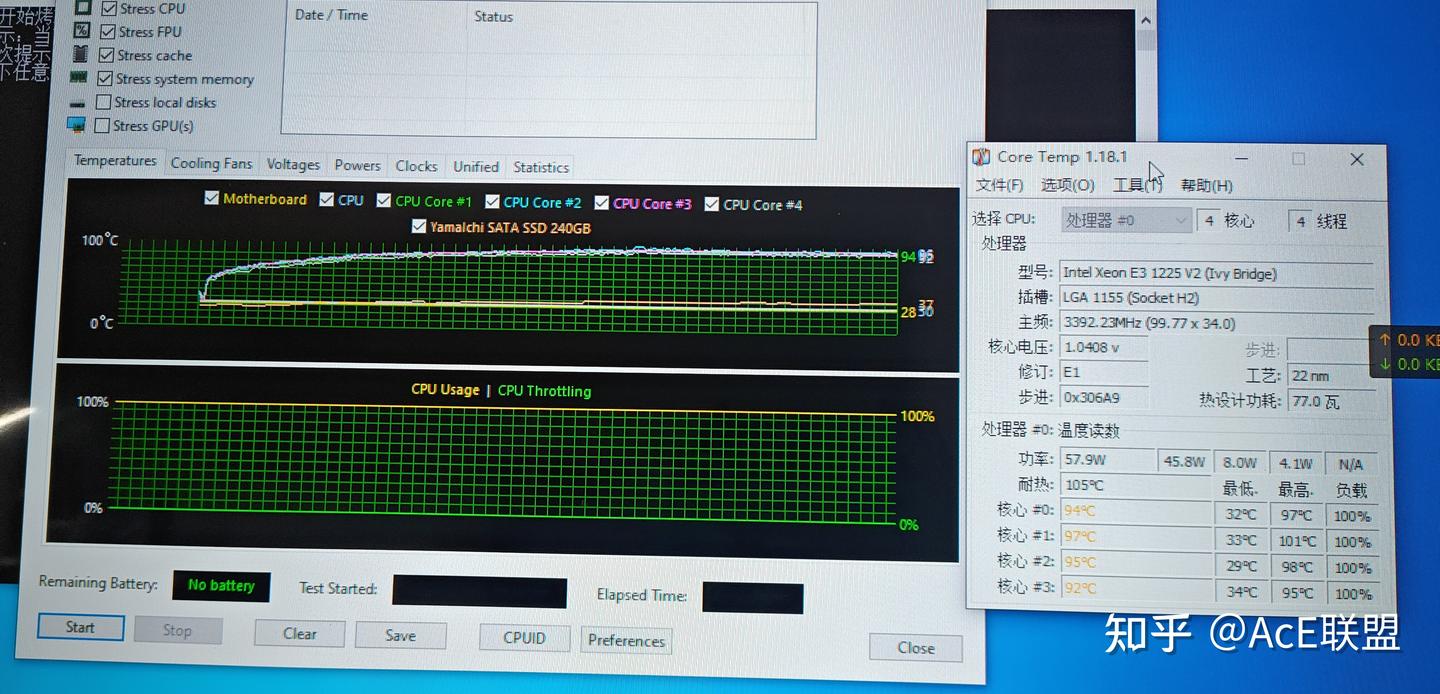

双侧硅脂都换好，再次烤机测试。基本能稳定在90℃
降低了10℃。也许后面有空在测量尺寸做个导风罩，强制让侧板风扇抽出的风更多的流经散热器鳍片还能再低一点。
最后猜猜这次整改谁成了MVP？

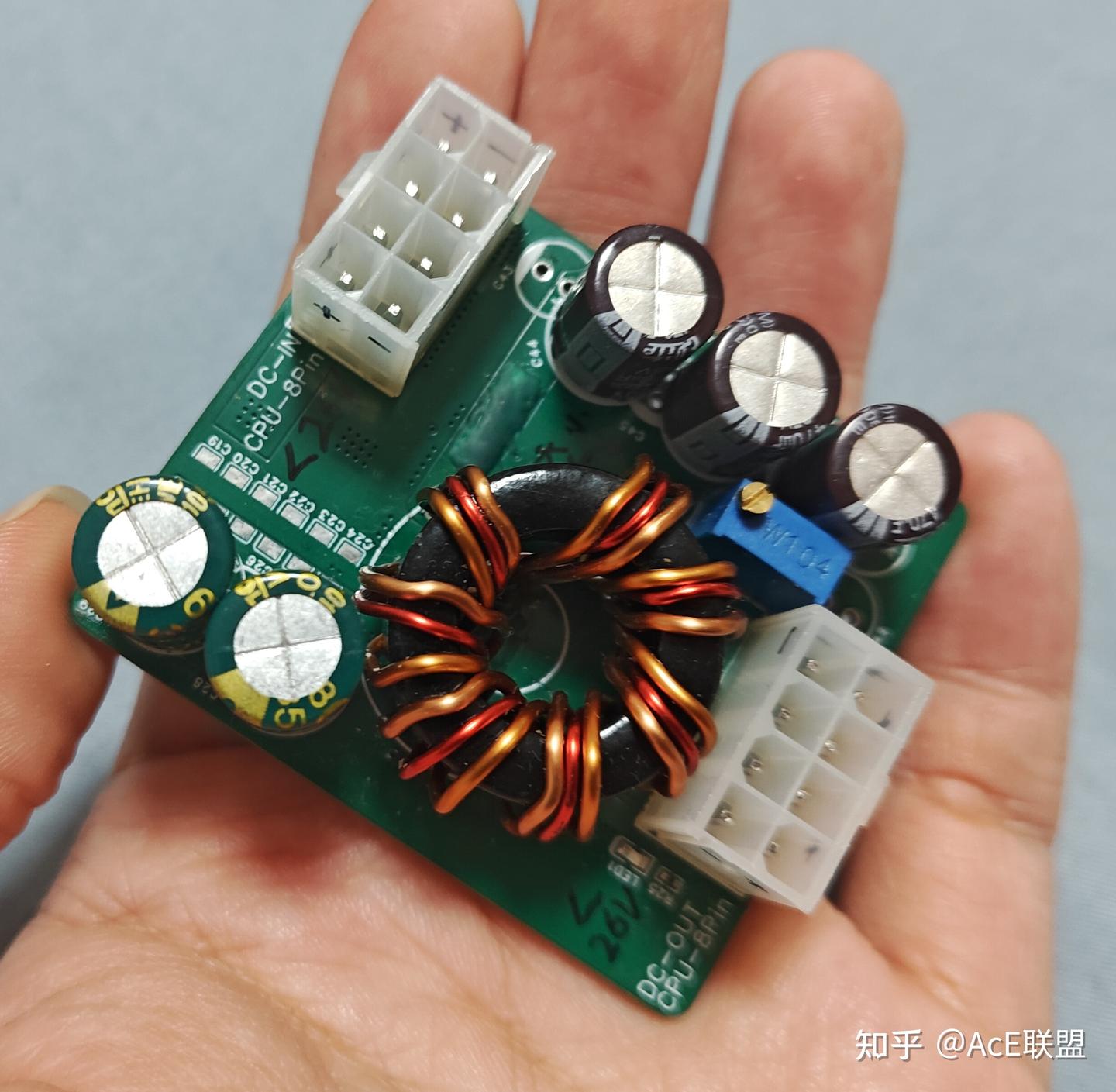

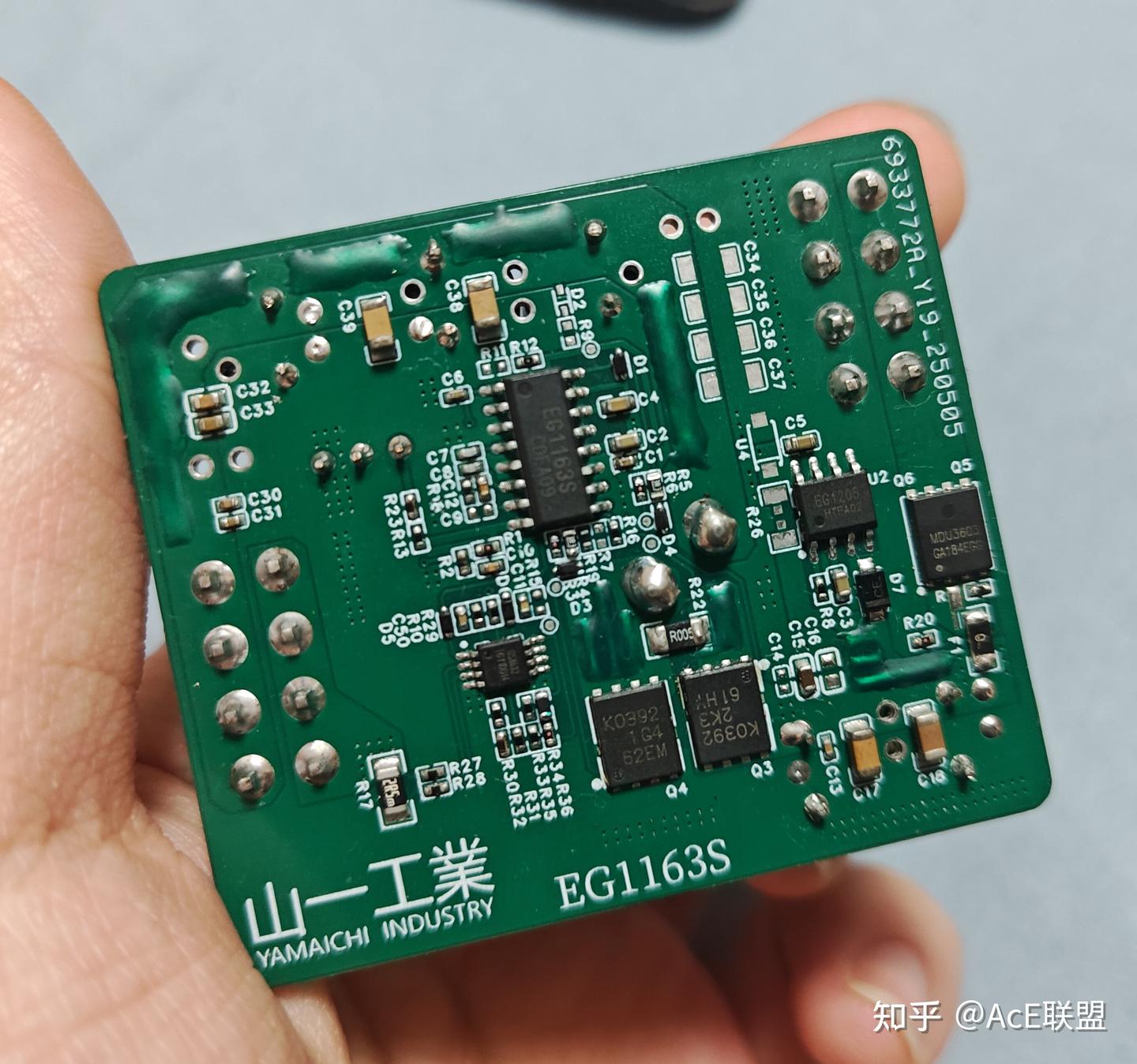

小机箱？4010风扇？9015风扇？换硅脂？都不是。是去年手搓的可调变压器

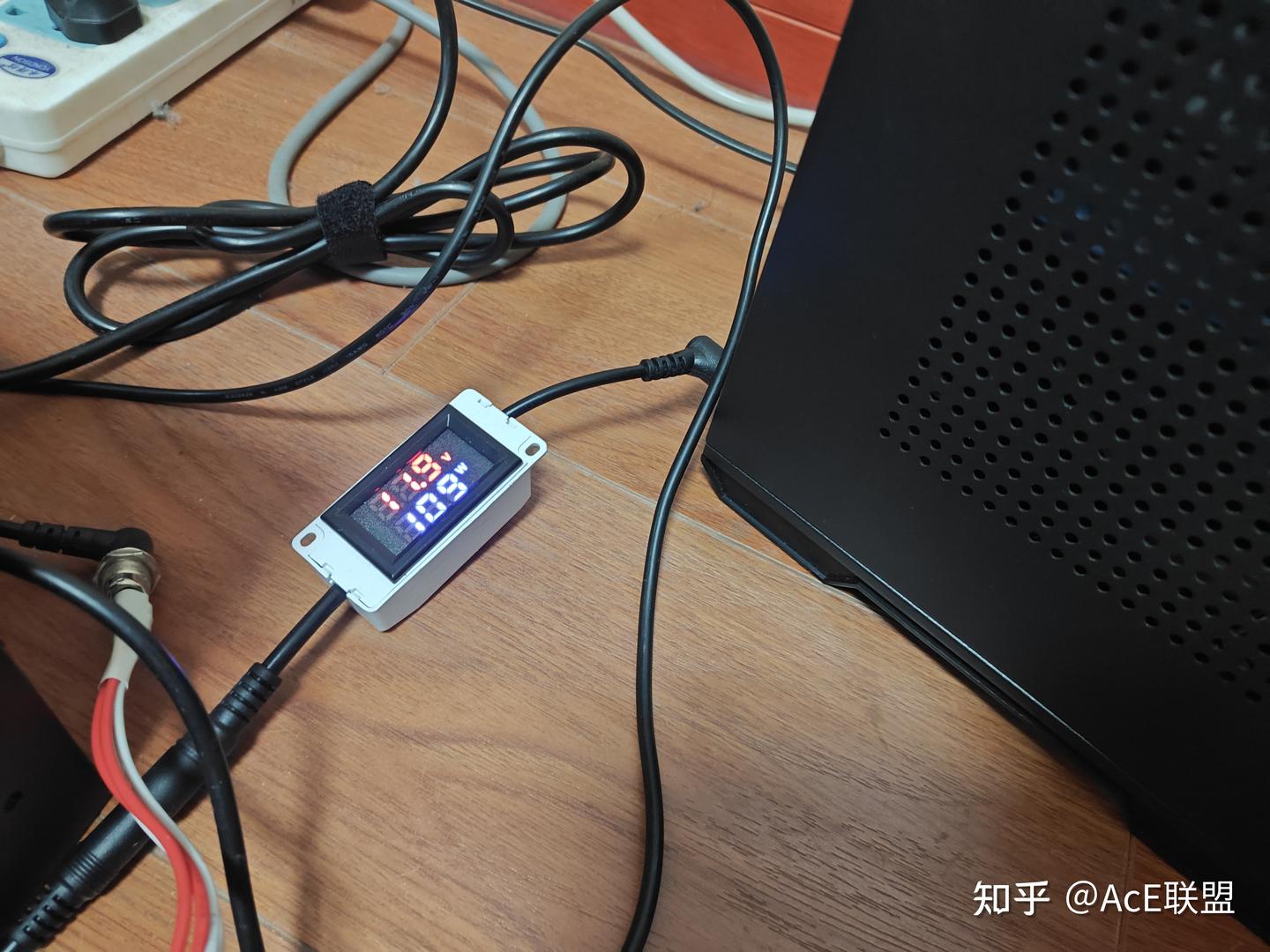

刚装完这个机器发现我手头没有12V的DC电源带的动他，现有的NAS的65W 12V电源都开不了机，USB PD诱骗12V 5A也不行。最后找了个150W 21.6V笔记本电源，配这手搓变压器才带起来。
两天测试下来这小玩意意外的稳定的跑了9A大电流，拔下来摸着也并不烫手，转换效率估计有92%甚至95%。这玩意mos管和大容量MLCC是从各种旧设备中拆的，电感是拿拆出来的漆包线重新绕的，电阻电容也都是以往工程里剩的。这个拿各种拆机物料凑出来的小DC-DC电源竟然这么稳，完全出乎意料
