DIY一个联芸+长江方案4.0 M.2固态
最近固态太贵了，想搞一个1T M.2的当系统盘用，在购物网站上寻摸一圈发现买新的1T要800到1200。新的买不起，拿手头库存盘自己改吧。

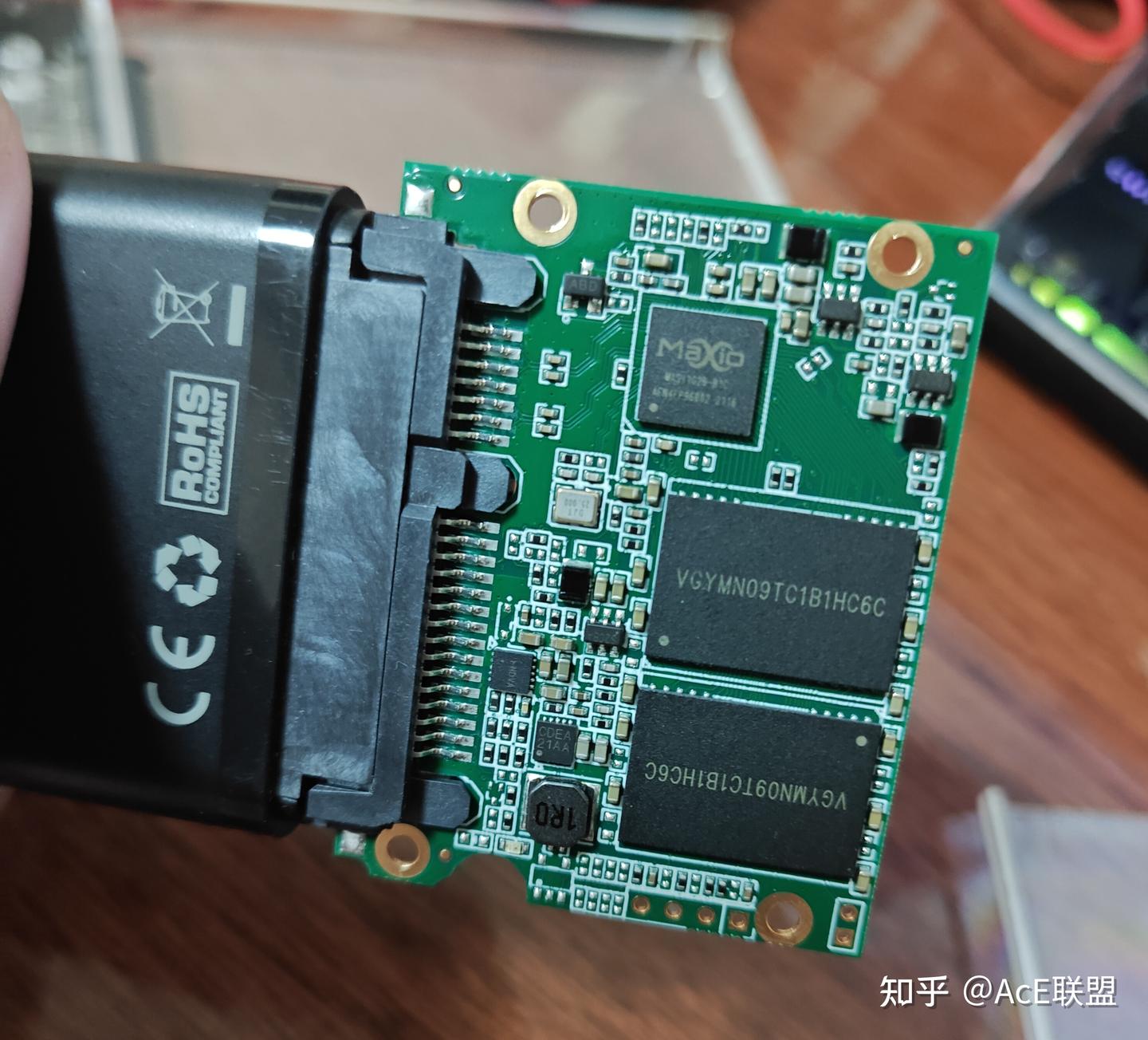

我手头固态很多，但大多都是SATA的，支持开成M.2 NVME的盘还真不多。在盘库里寻摸一圈，就两块1T盘有开成NVME的潜力。一个是三星SSV3制程，单颗256G共4颗的，网上说有开在2263XT上的案例，不过没找到合适的固件，而且2263XT作为早期NVME主控性能不太好。
另一个是备选长江TAS X2 9060，128层3D TLC，也是单颗256G共4颗，致钛TI PLUS 5000同款颗粒。可以匹配MAP1202/MAP1602主控。

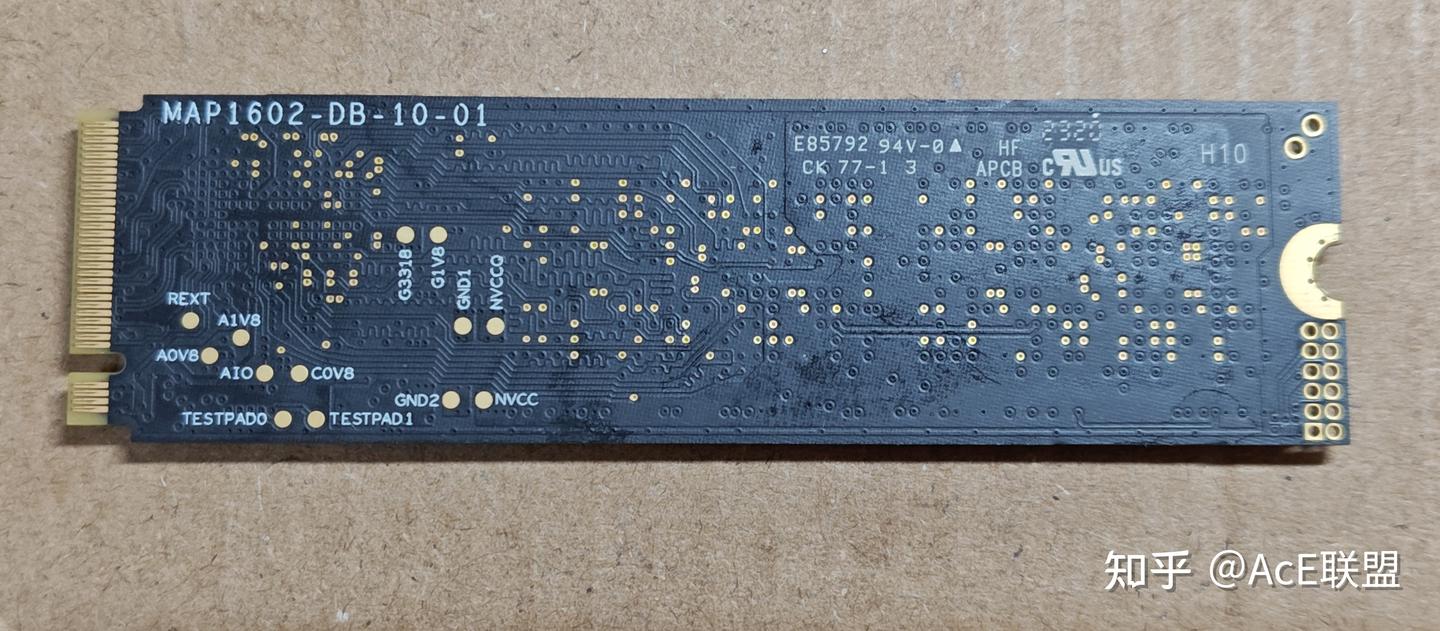

上闲鱼寻摸一圈，找到一个合适的主控板，MAP1602主控，PCI-E 4.0协议。本来我没有这款的开卡软件，问了下论坛里的大佬，满爽快的给我合适的版本。
这活能干，开始改。

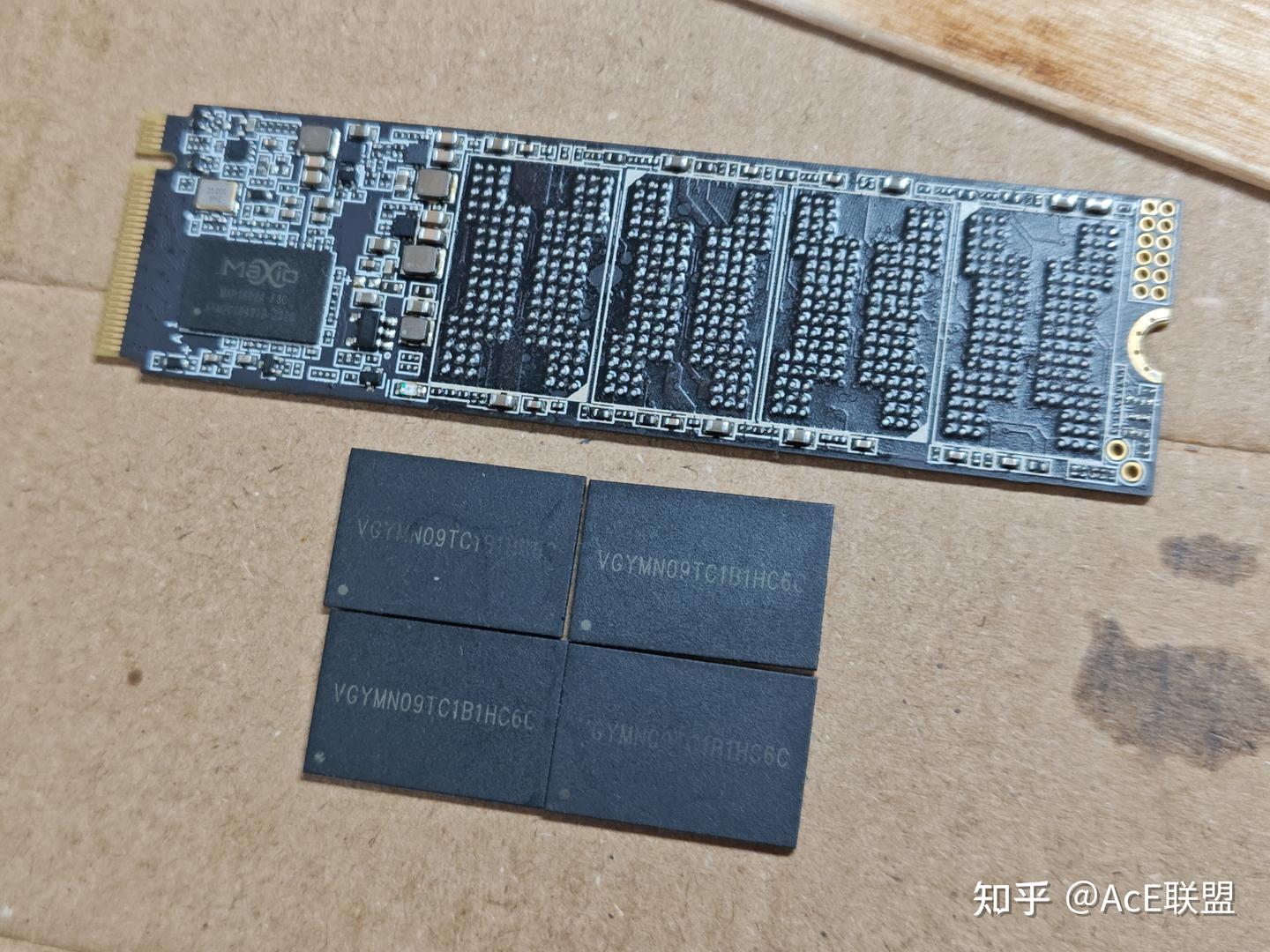

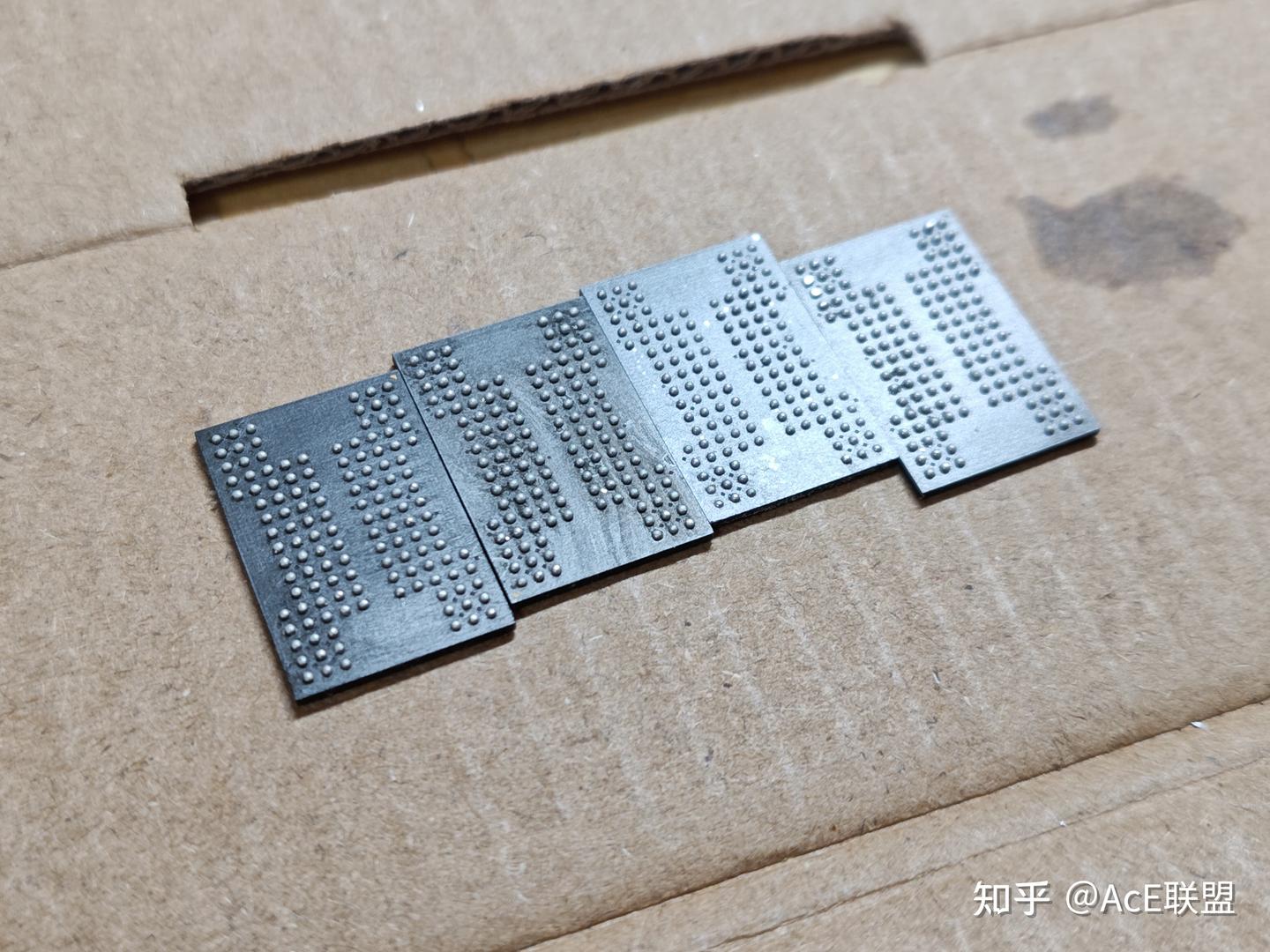

清理焊盘重新植球
本次方案的颗粒型号
颗粒介绍

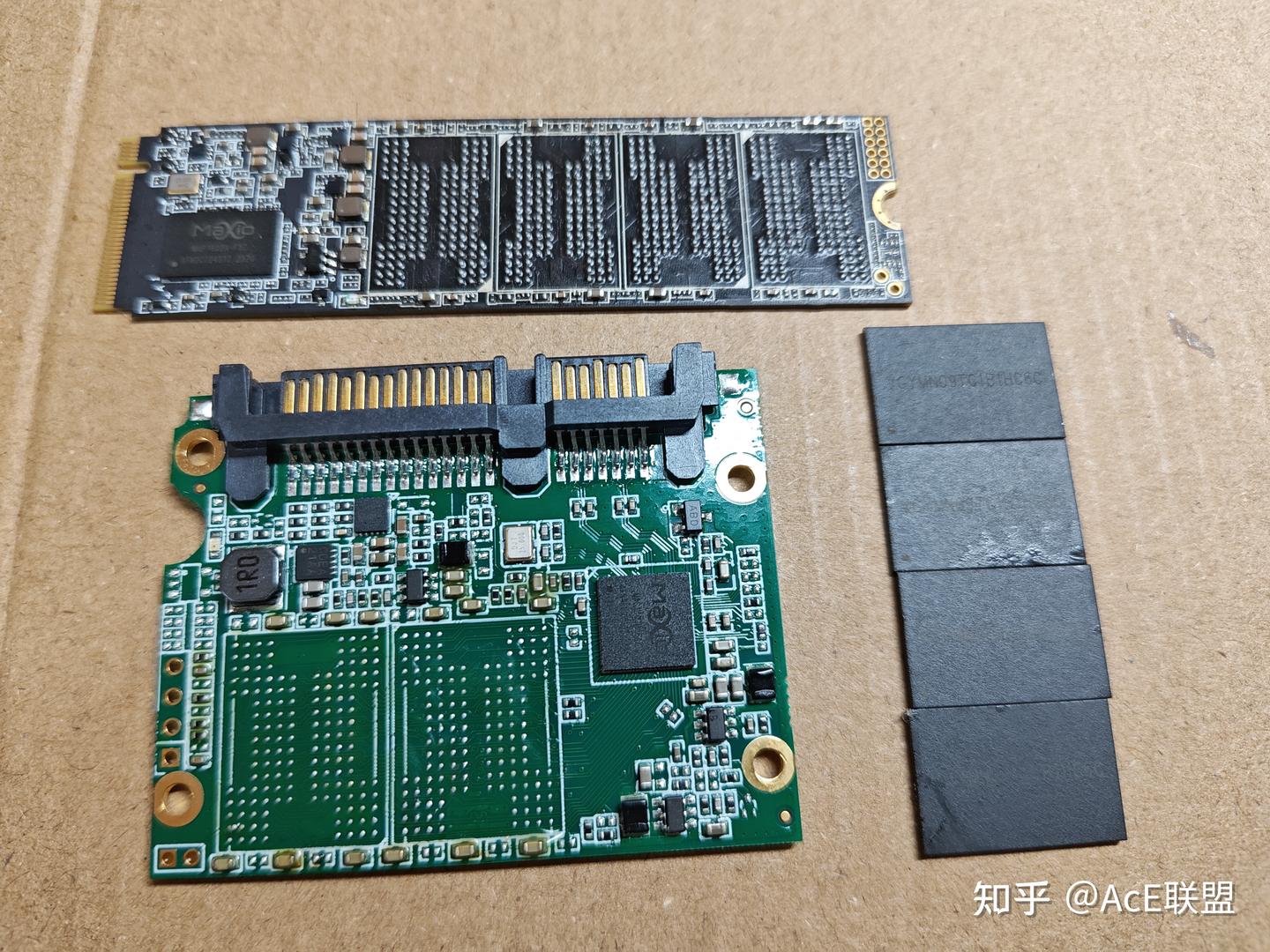

长江存储目前常见的有哪些颗粒|X3-9060、X3-9070、X3-6070、X4-9070焊上之前合影。这批颗粒不是原厂封装的，型号之前有VG前缀。也不知道是谁家代工封装的。但我感觉这个颗粒封装代工水平是可以的，拆焊过程中没有任何鼓包或者异响。拆下来装上1.2V测试架就能识别所有ID。反观某三字棒子原厂颗粒也一吹就炸，我手里有好几颗只剩半边的。

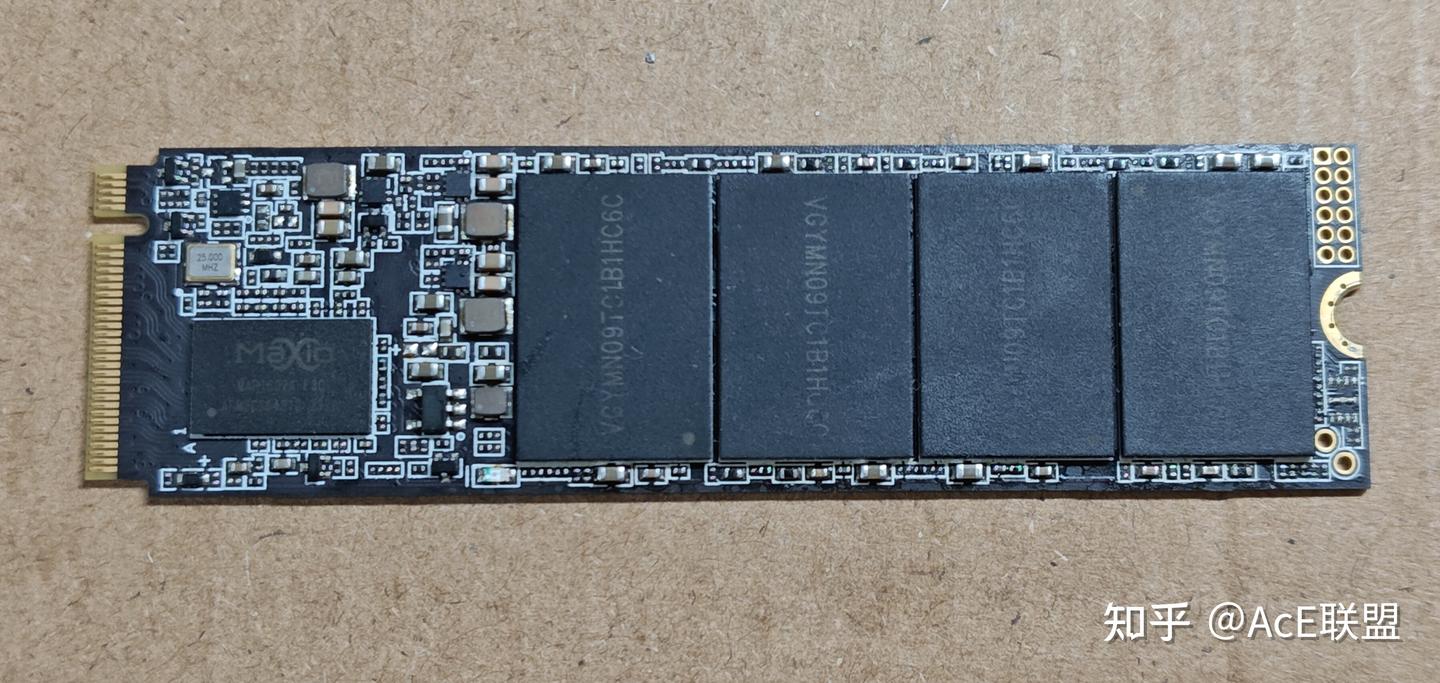

焊接合体
组装完这个方案介于TiPlus5000到TiPlus7100之间吧，颗粒和5000一致，主控和7100一致。且固件版本不太一样。
如果买的是1202主控板，网络上是能找到TiPlus5000原厂ZTA开头的固件的，刷原装固件那就真是李鬼了。不过如果一个固态主控是真的，颗粒是真的，固件也是真的。除了手工组装（我的手艺也不会有稳定性问题），那它到底是真的还是假的呢😅

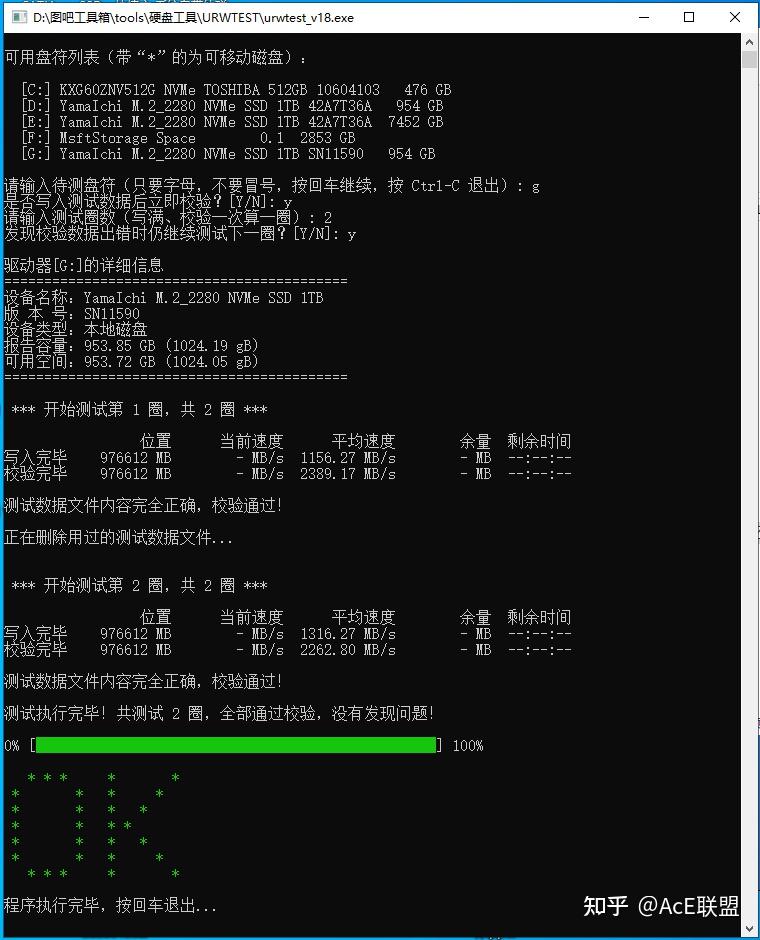

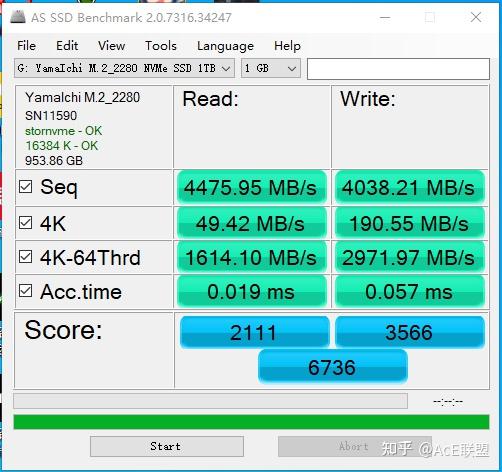

开卡后进行测试

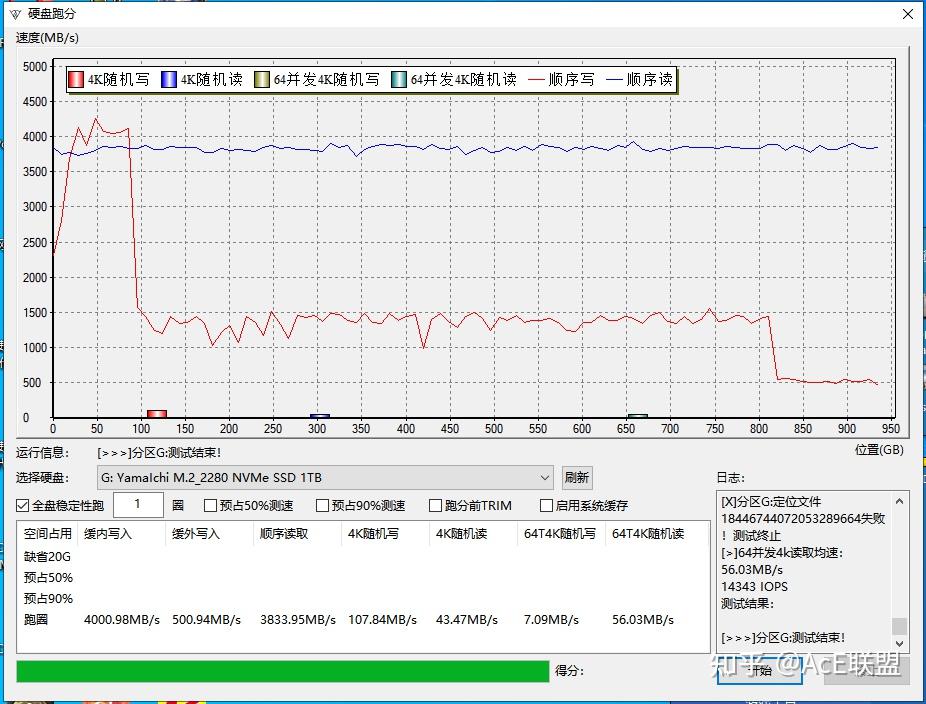

可以看出这个盘，SLC缓存模式约前100G缓内写速4000MB/S，TLC直写段1400MB/S，最终的回收惩罚写速500MB/S；全盘读取都有3700-3800MB/S。
对于1602和X2颗粒的组合，现在这个4000冒头的速度属于正常水平。别人测试的金百达kp260也是同样方案，速度都差不多。
长江存储颗粒-金百达kp260测试但相比1602配X3颗粒的Ti Plus7100比就差多了，X3方案是能上7000速度的

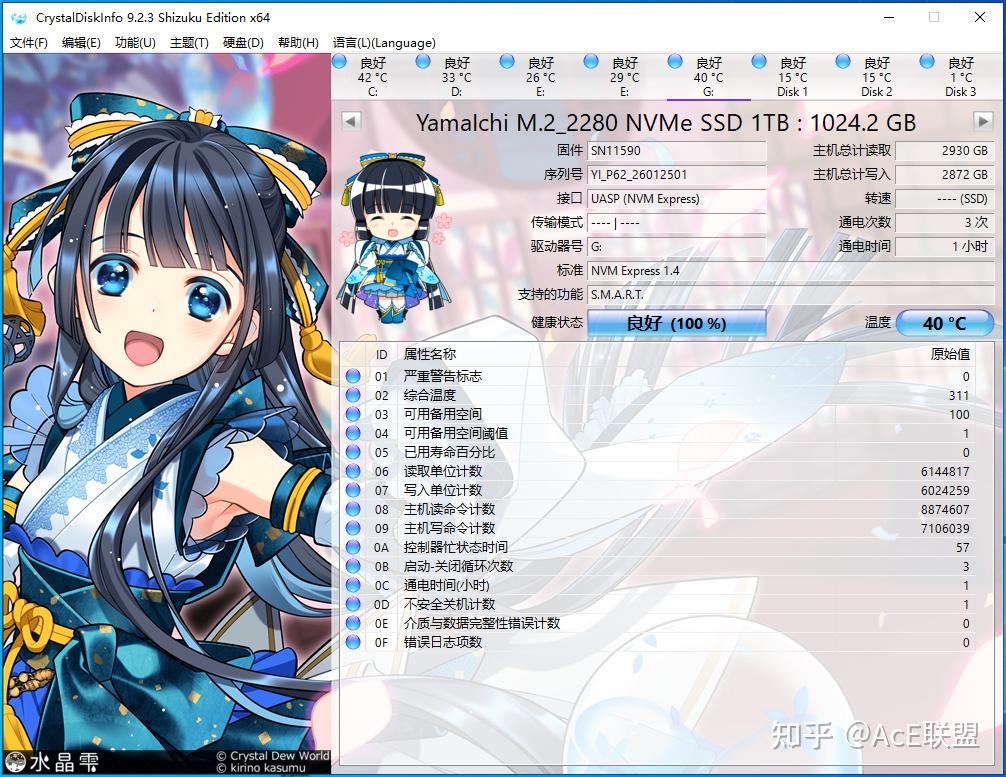

比上不足，比下有余丨致态TiPlus7100个人测评报告，有问题跑完测试看一眼SMART信息

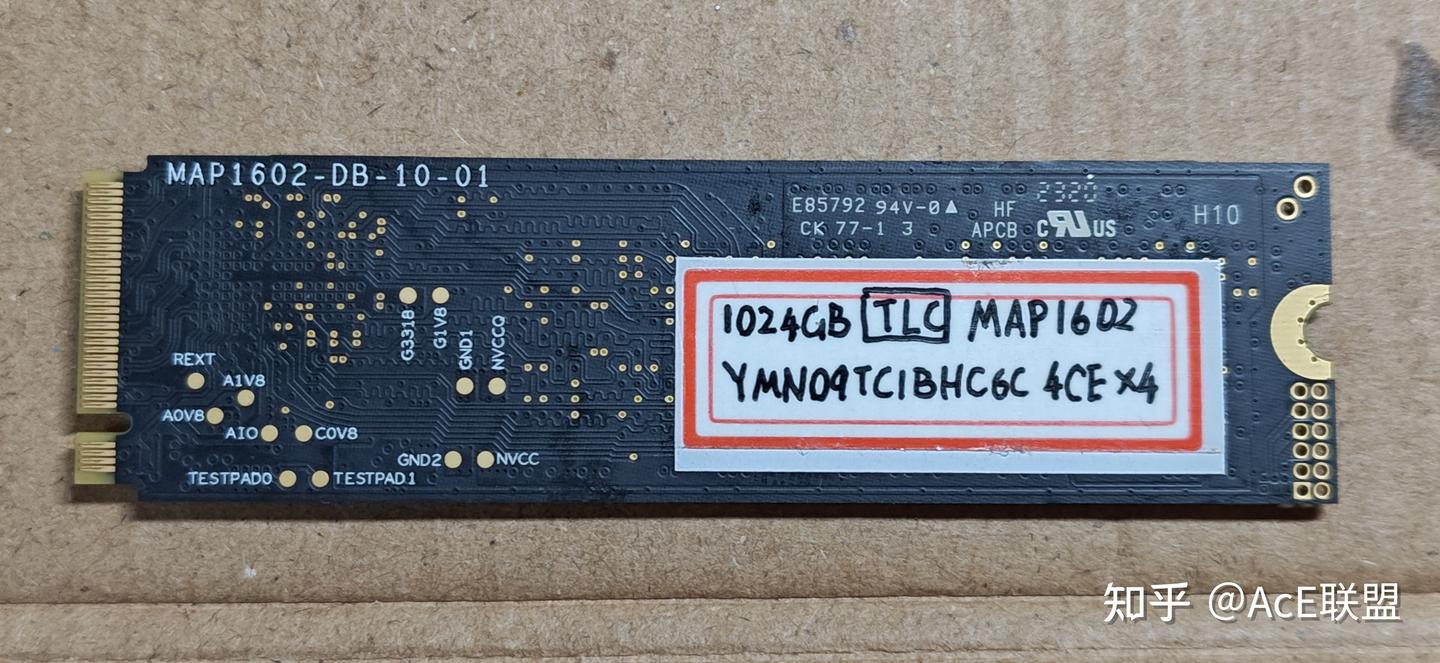

最后加一个标签，考虑NVME要加散热器用，贴纸贴在背面了。
完结收工
就现在这内存/固态涨价速度，坏固态拆颗粒都要400块/TB，相比前几年低点贵了两三倍。以至于我只能在现有库存里内循环了，还有几块盘闲置着，来回倒一倒还能凑出一个近几年新方案好盘来用的。如果真的迫不得已要买全新的产品我也要入不起了。
