尝试修一个19V 150W笔记本电源

这是一个十年前游戏本的电源。我用的很多，电烙铁，DC-ATX都要用，所以不得不修了。

这种大功率电源相对更复杂，保护更完善，我并不确信能修好，只能试一试。

故障为输出带载能力差，空载电压正常，通电后接入负载就会保护

如果先接入负载，再插AC开机，就能带载，但带载能力很差。水泥电阻可以拉到100W以上。但一带真实/动态负载，大概60W左右负载就保护。

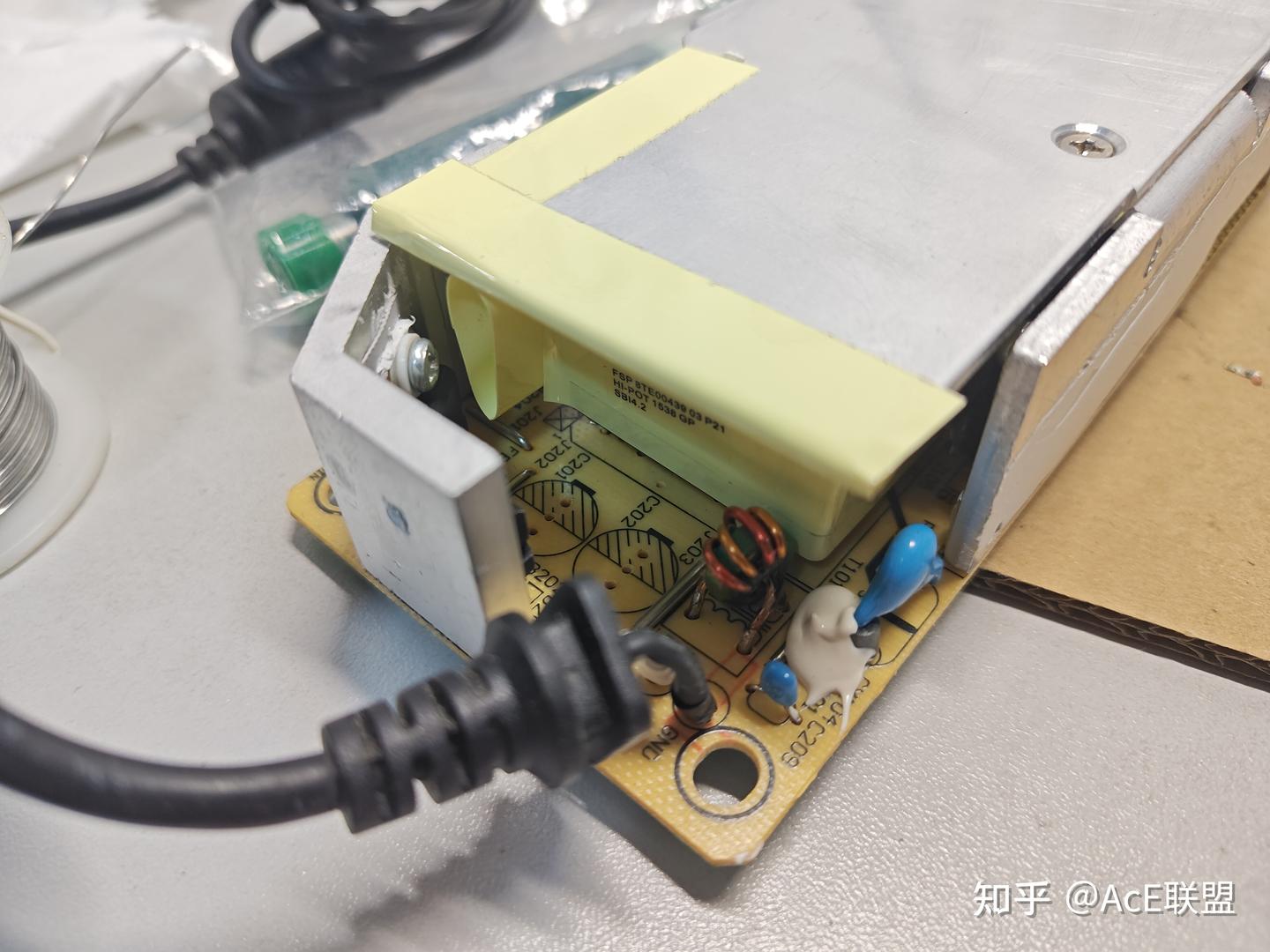

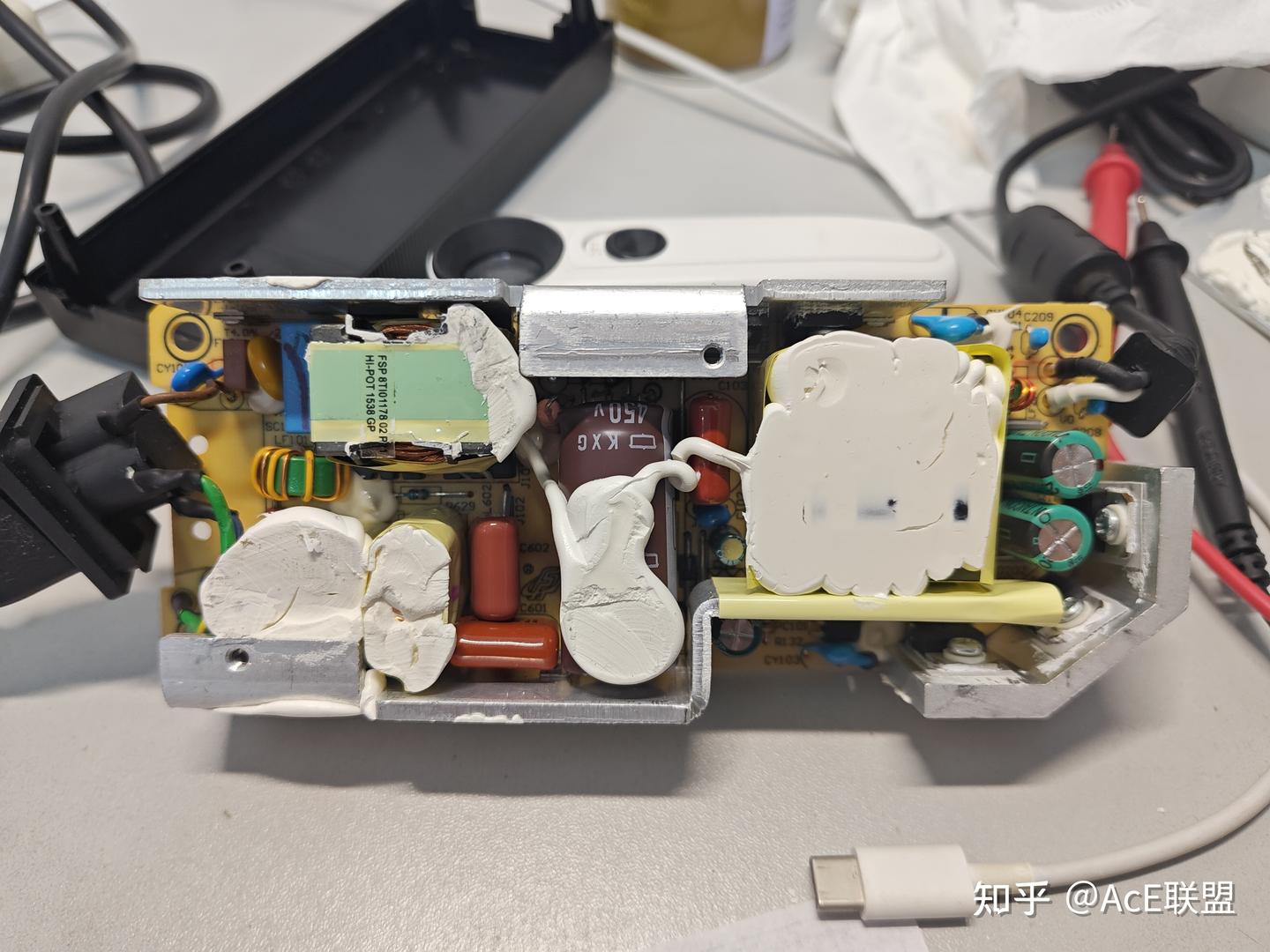

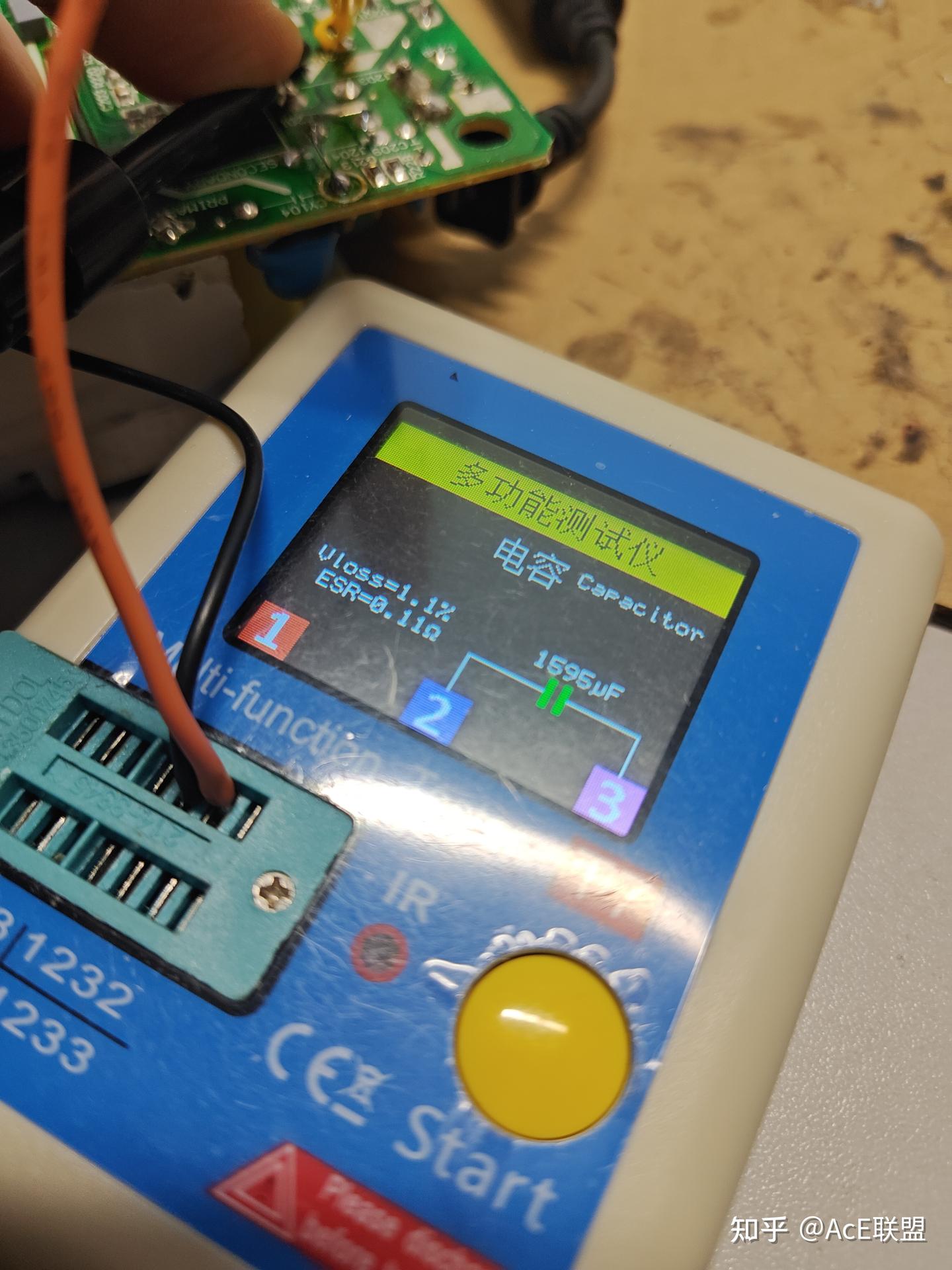

拆开测了一下输出端电容，容值正常，ESR似乎有点大

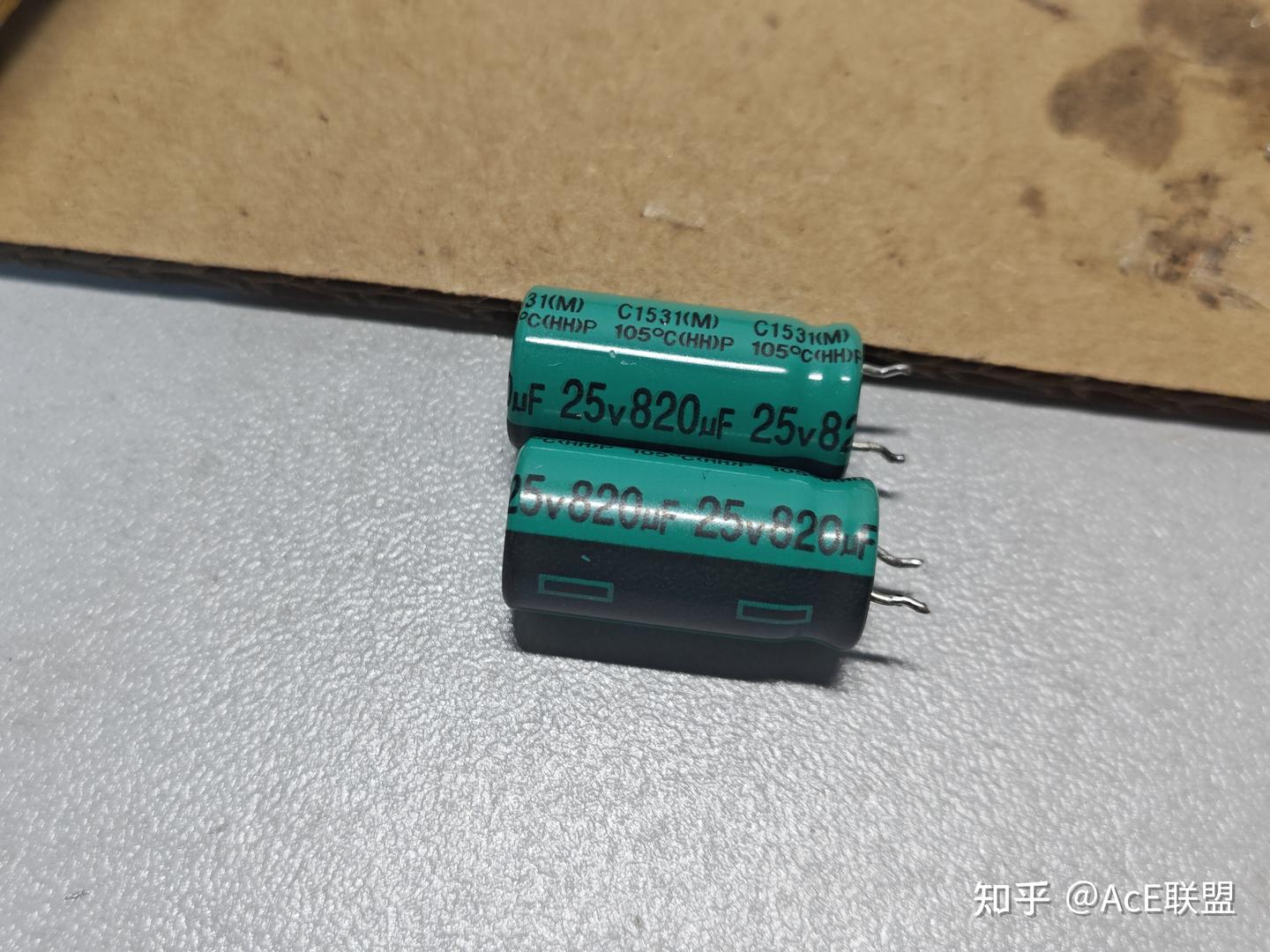

把输出电容干下来

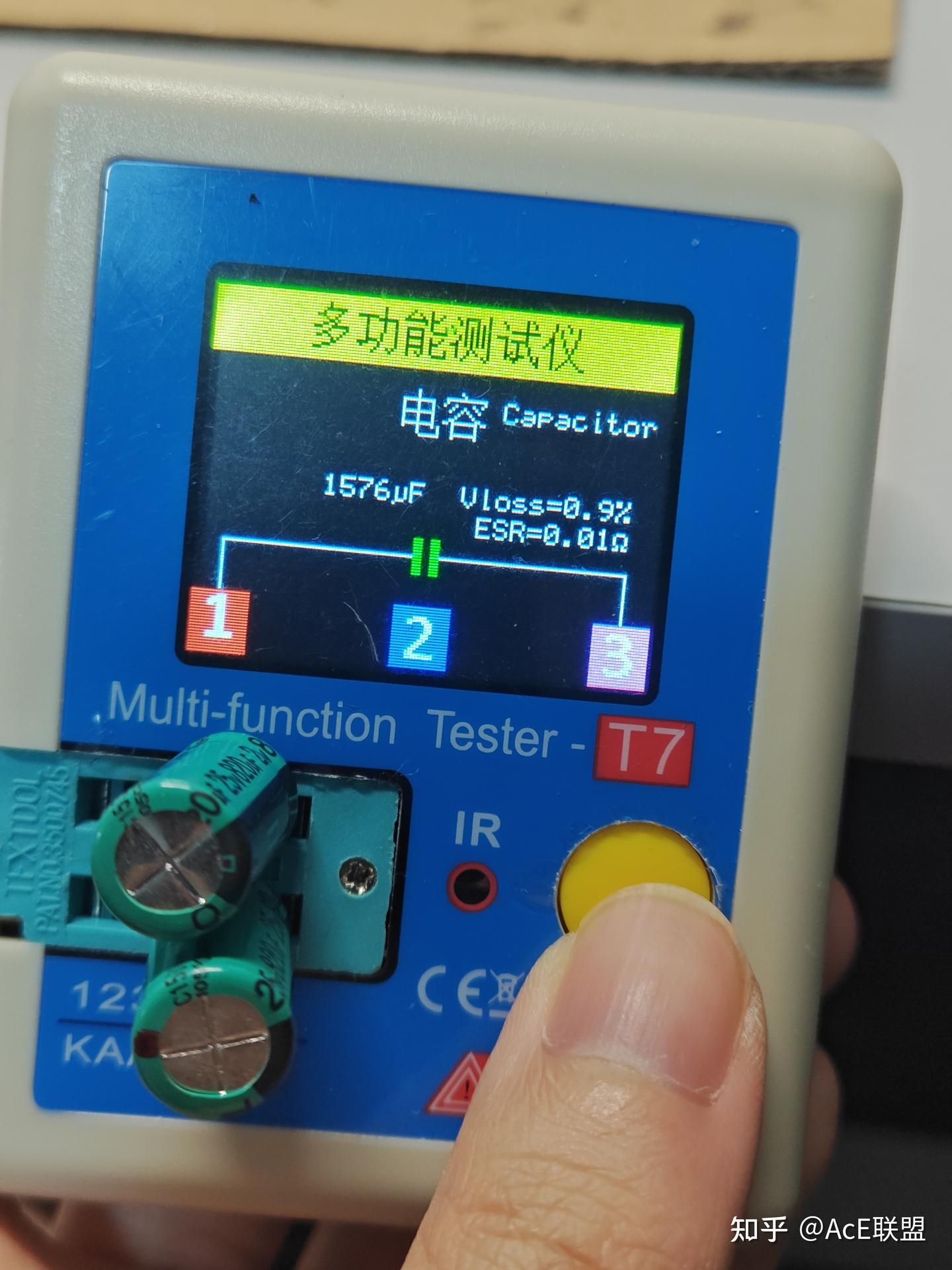

再测试，啊嘞，似乎这是在线测量延长线接触问题，直接测试正常的

还是路径依赖有点鲁莽了，刚看到这个电容不是常见的小杂牌绿皮就有没坏的预感了。

那还是按流程一点点排查吧。从头按流程走

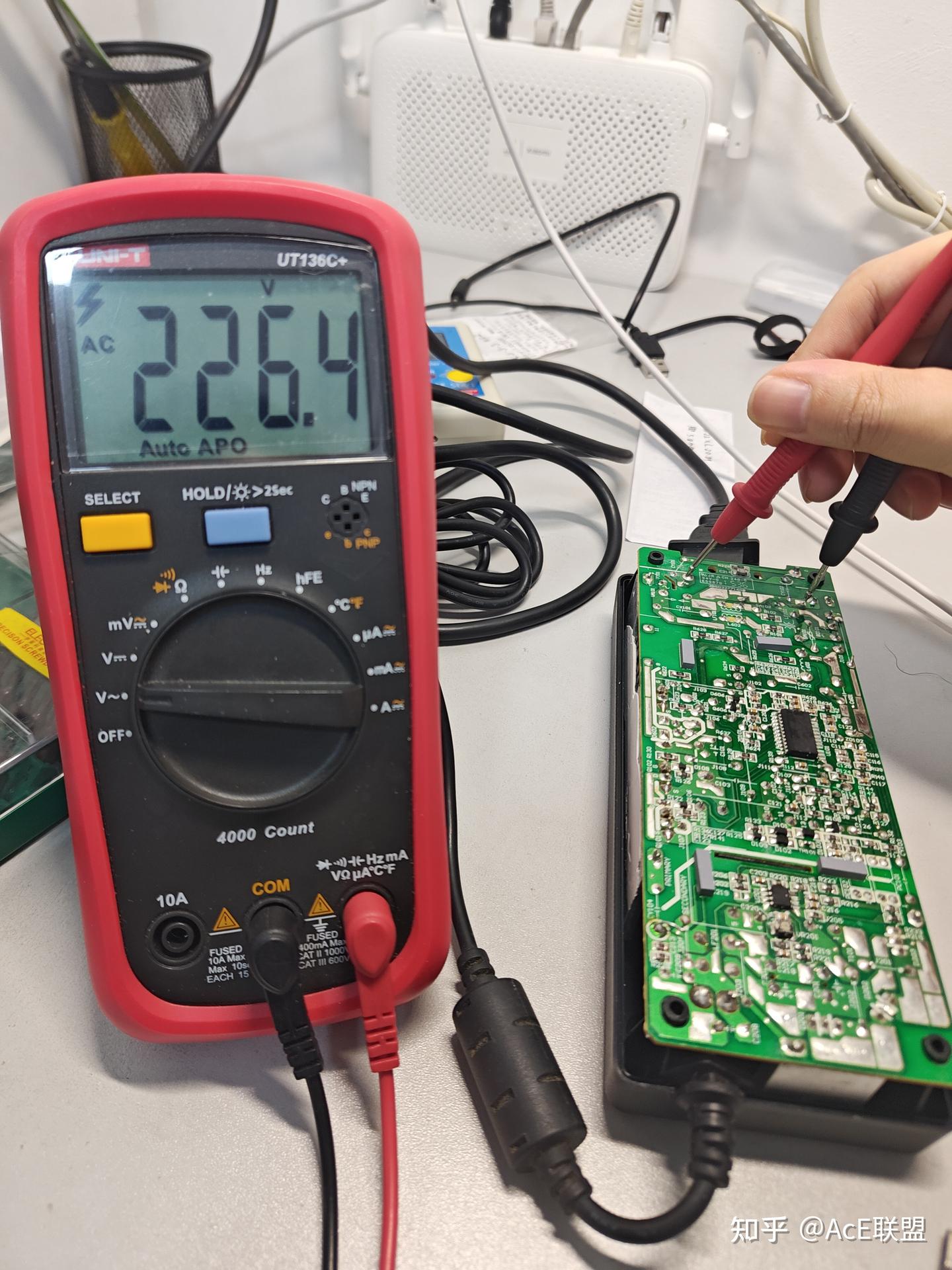

先测输入端电压

226V，输入电压正常

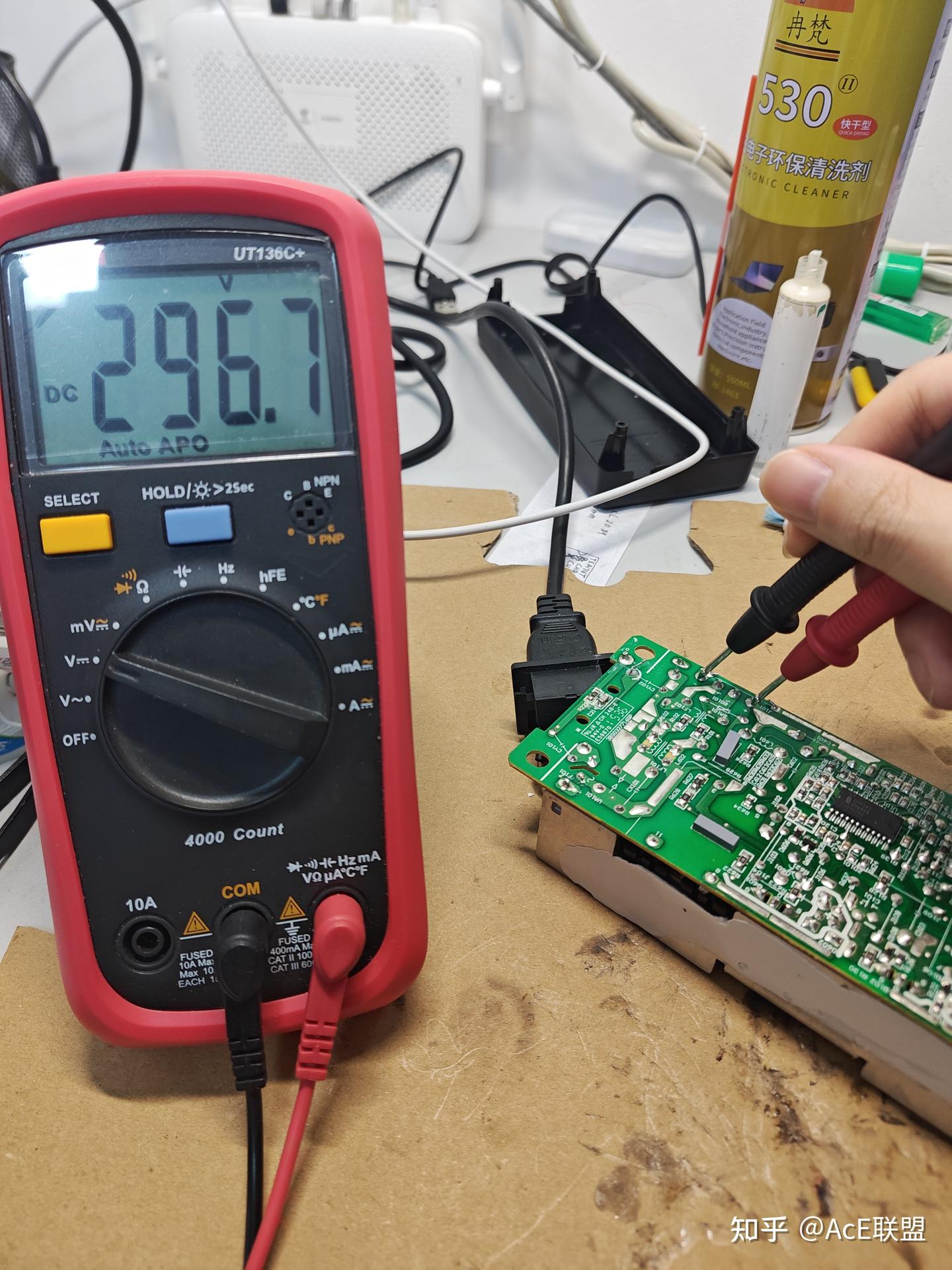

换直流档，测整流桥

整流桥出来300V没问题。

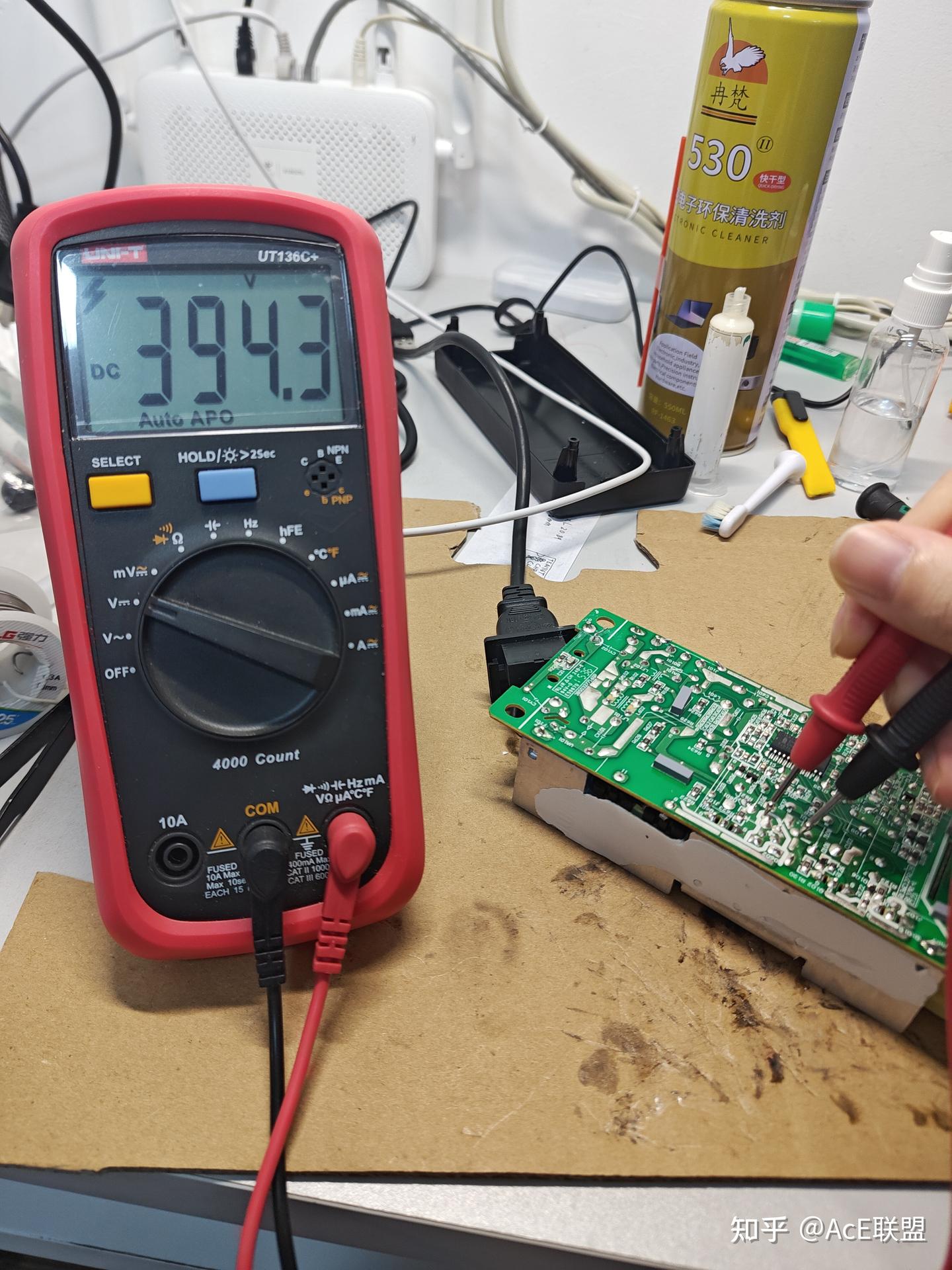

再测主电容电压

主电容出来394V，PFC正常。

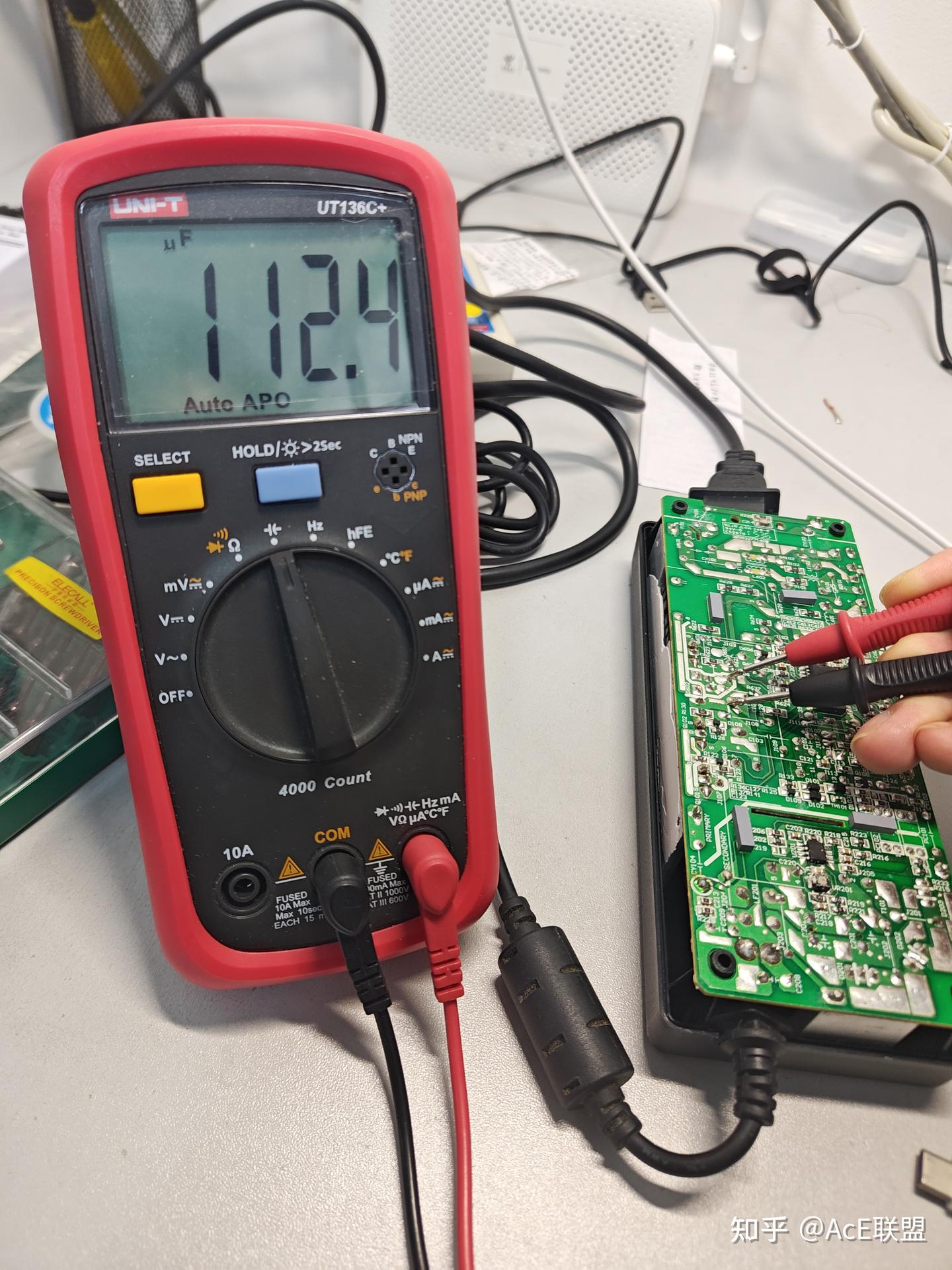

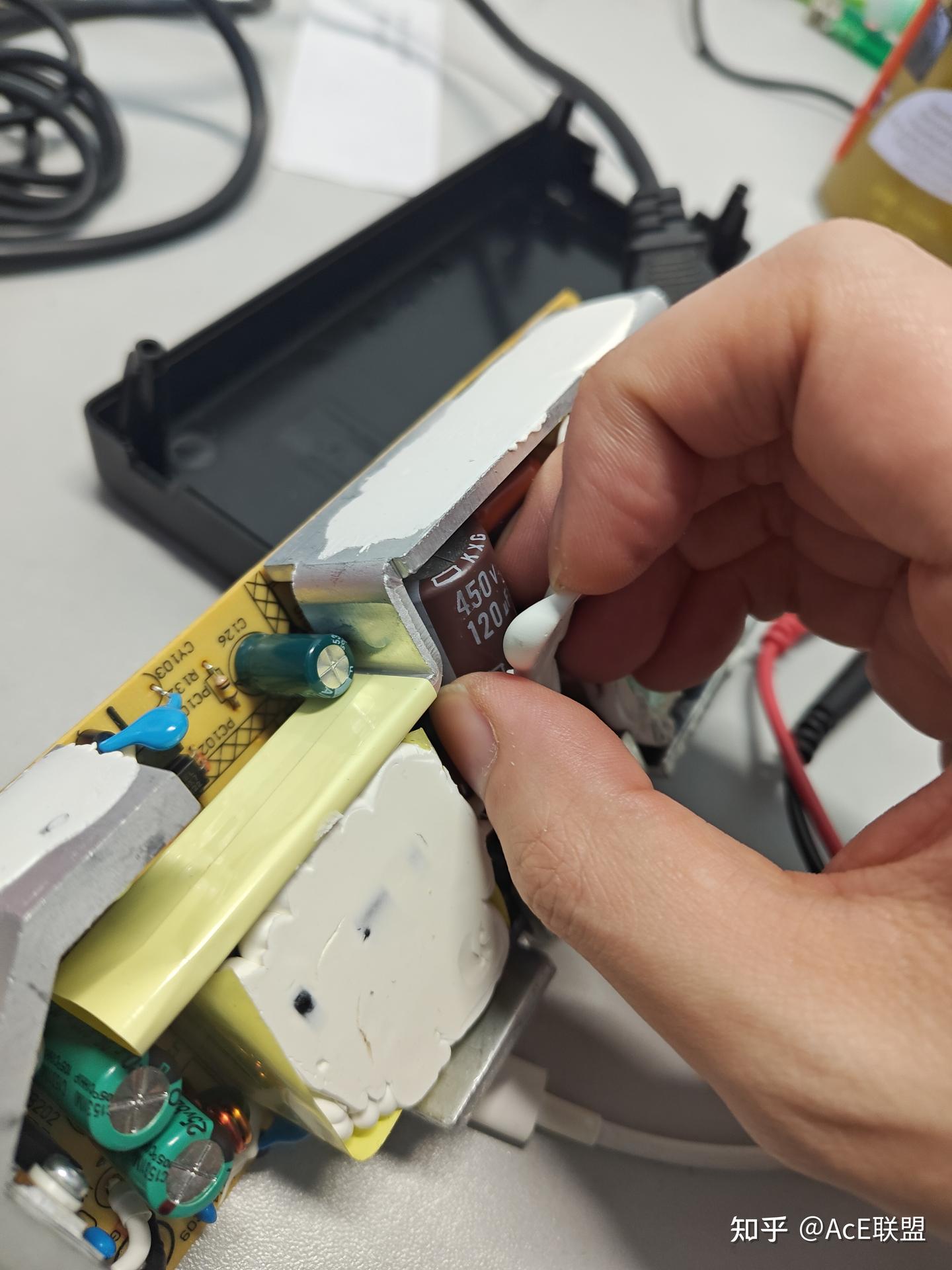

下电后等十几分钟放电，测一下主电容容值， 标记容值120，实测112。也没问题

涉及高压不能莽，我先去学习一下PFC+LLC原理，查一下方案所用芯片

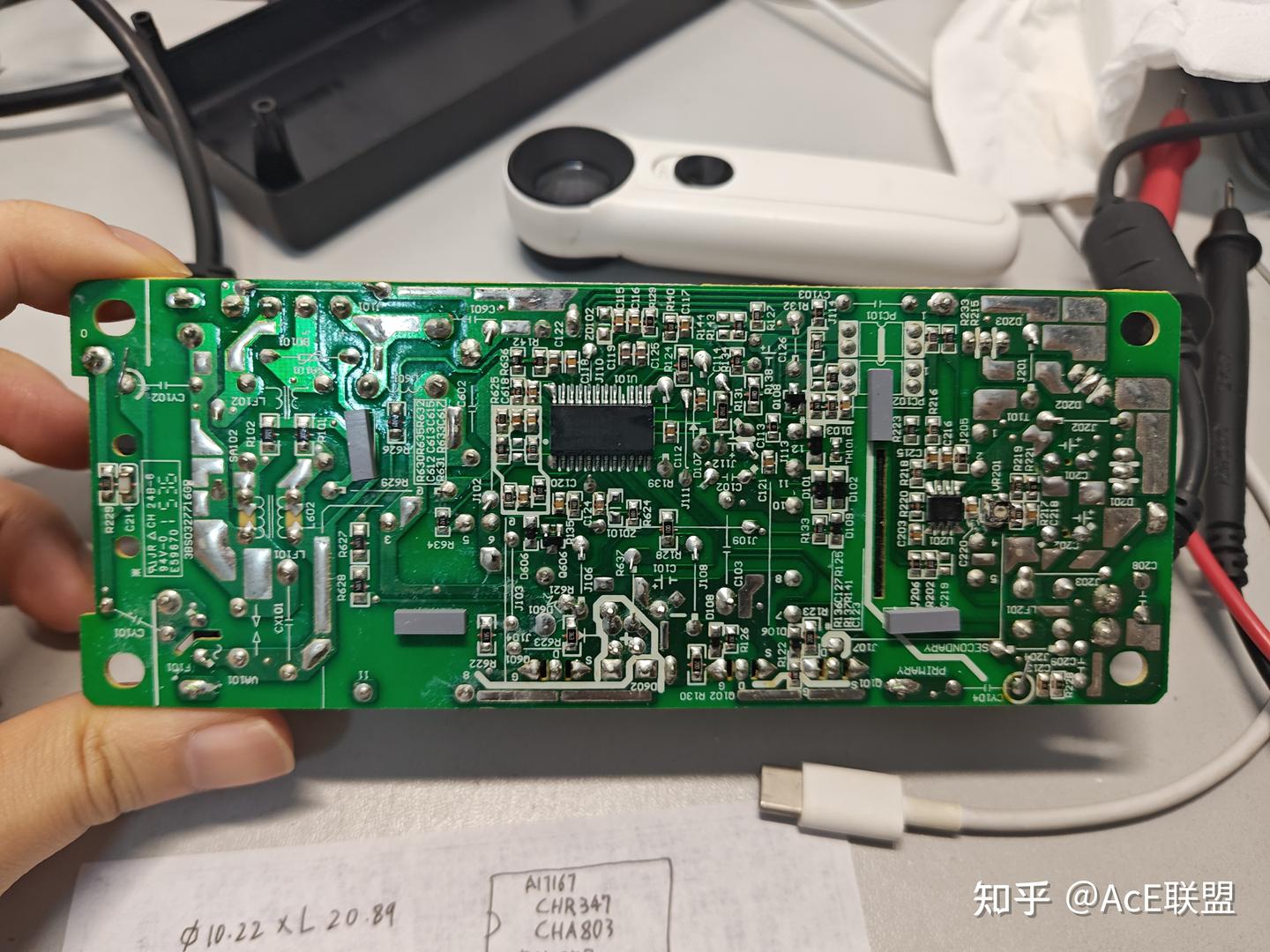

板上芯片就两个，小的八脚类似于TL341是反馈的，大的可能是主控，也许含有PFC控制功能。我不是专业干电源的，对这行芯片没知识储备，搞清楚型号费了不少力气

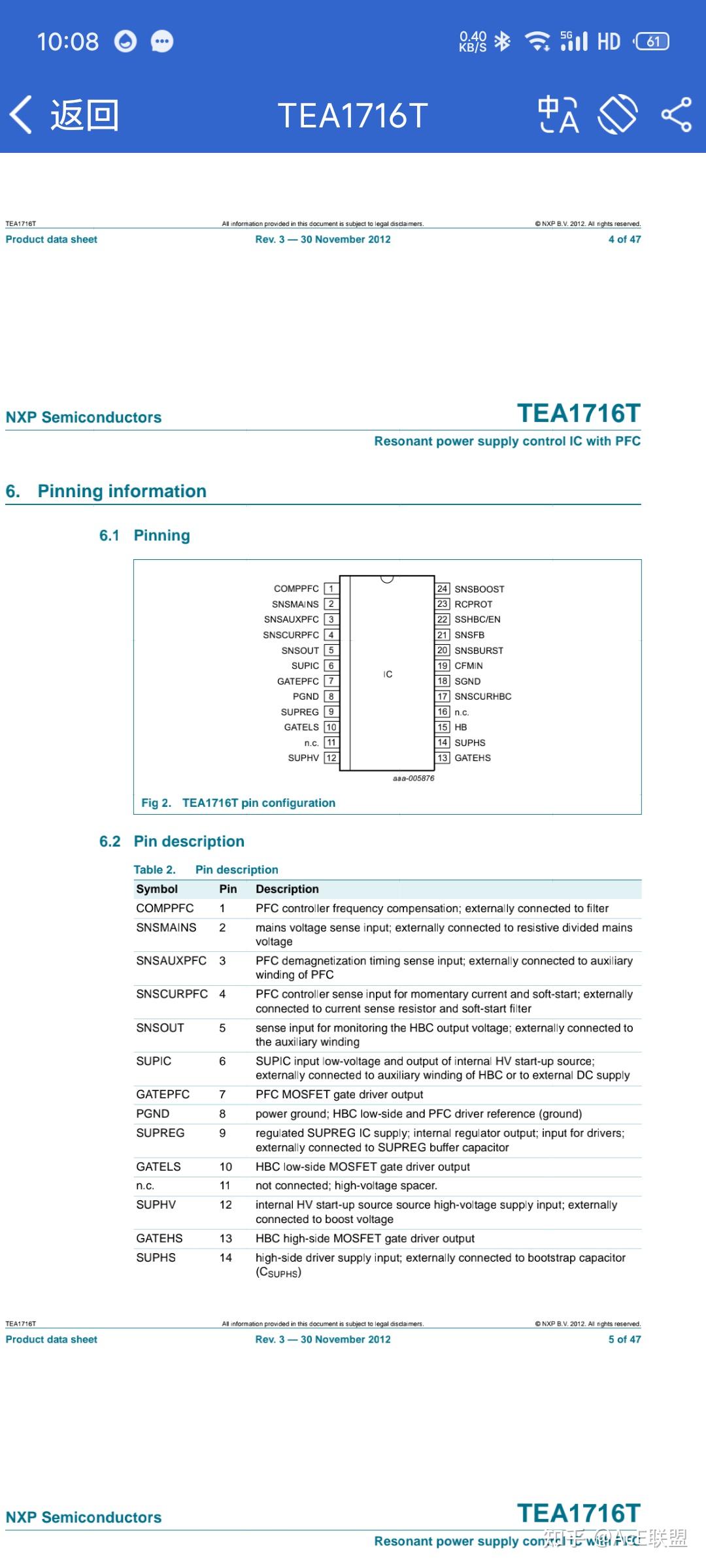

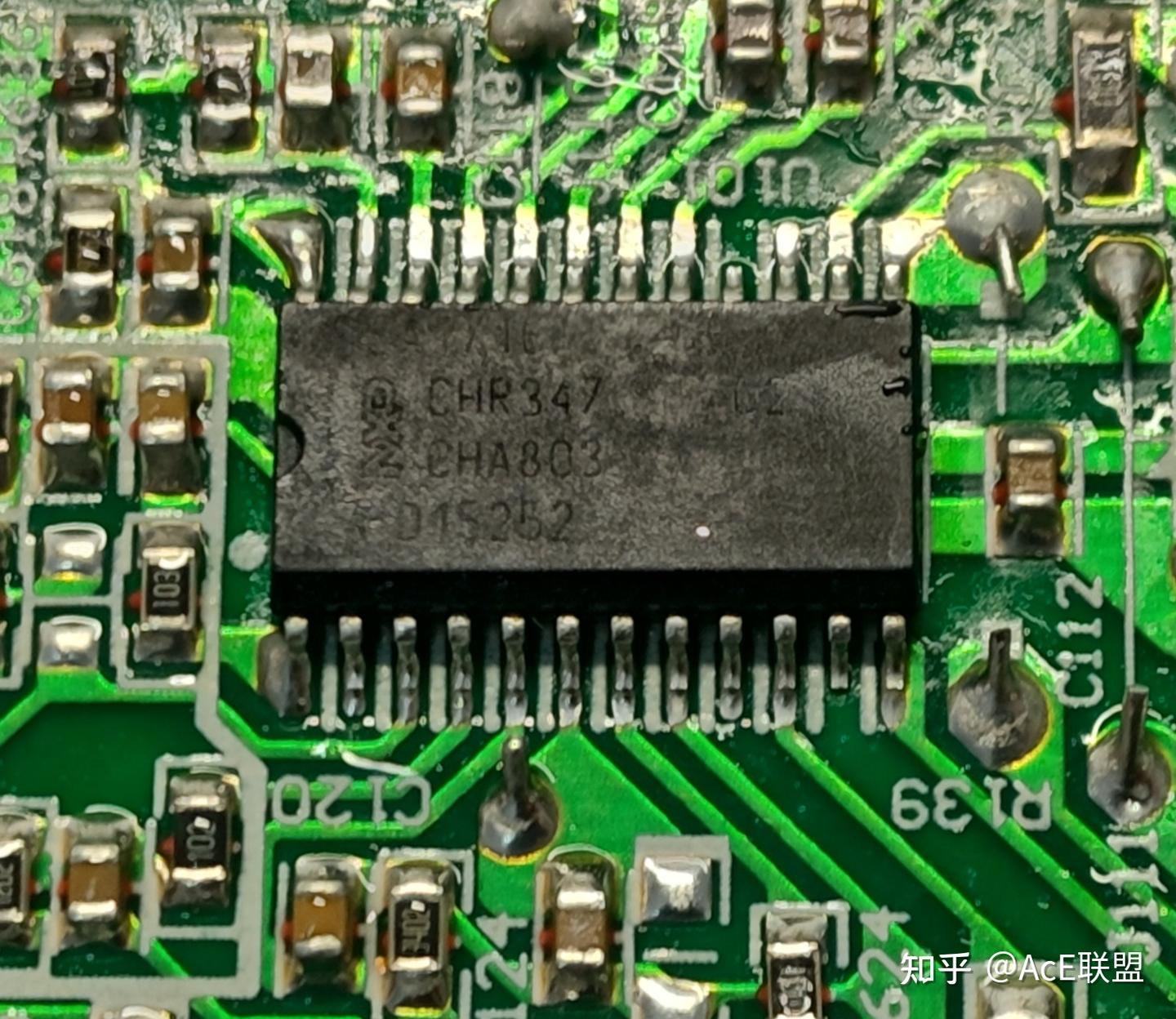

主芯片是NXP的TEA1716T，我说这个鬼芯片。最重要的型号在左上角，刻字深度浅的很，换多少角度反光看都看不清。批次号啥的倒是清楚得很。

猜我是咋搞清楚具体型号的？问识图AI，它竟然依据这个照片和电源是19V 150W，自己读丝印看供应商信息，引脚数量，封装规格等信息，思考了几分钟自己推测出来是TEA1716T。要知道这照片根本没拍出型号，我是真服了现在的AI

先验证一下主芯片供电有没有，芯片供电的地是18脚，芯片供电正极6脚，测量了下有个17V直流电，芯片应该在工作

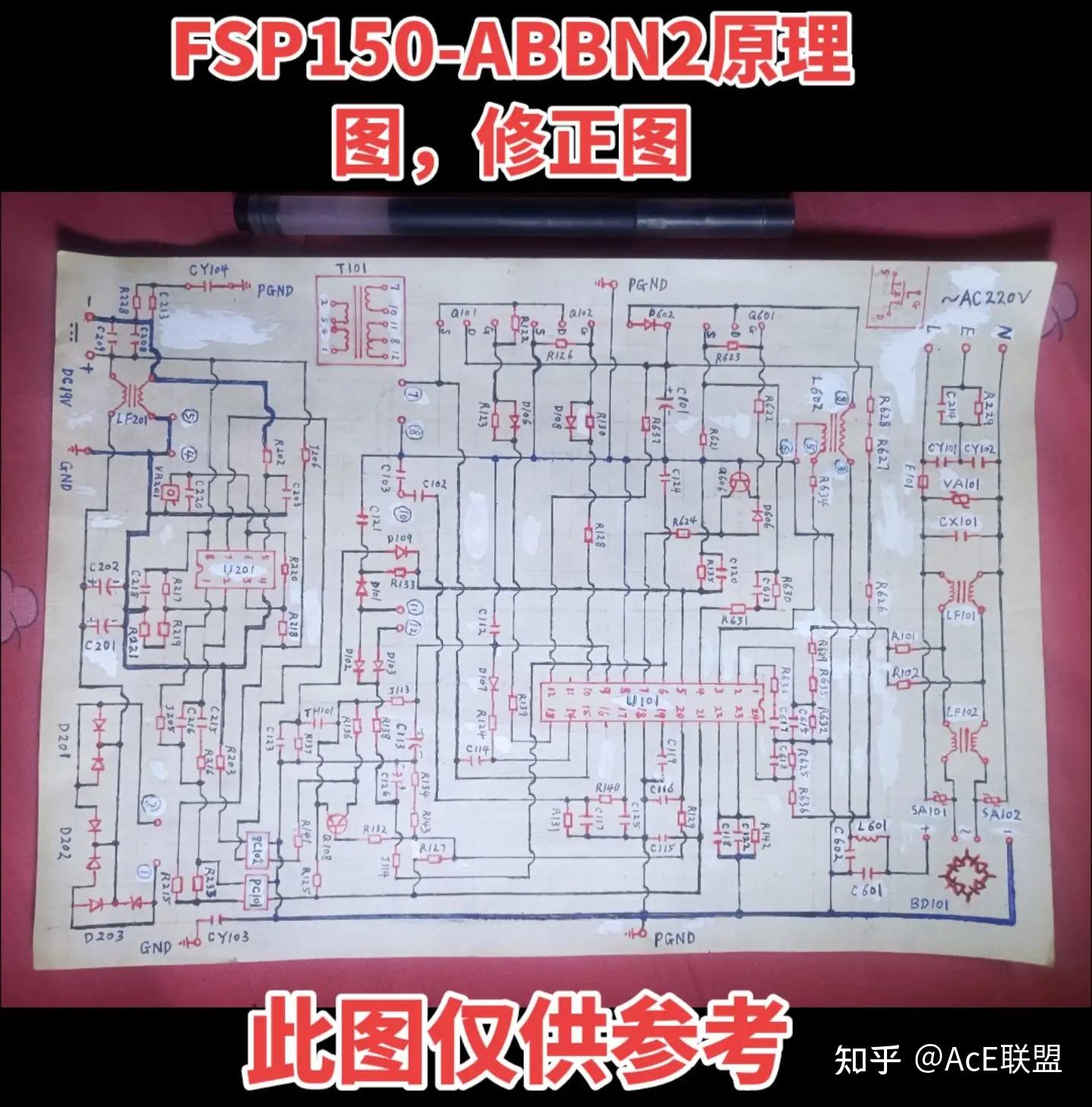

抖音上找到了这款电源的原理图，姑且搬回来做参考。

无思路拆了光耦试了试，光耦也没问题。还是换了一对上去故障依旧。

暂且认怂，没思路，完全不会修，难得的周末先去看动画休息去了。后面想起来再研究吧
