迷你机身、千亿模型：技嘉 AI TOP ATOM 真实表现究竟如何？
在 NVIDIA GB10 SFF 工作站项目中，除硬件本身外，最受关注的亮点之一，便是其成功吸引多家传统合作伙伴，共同基于 NVIDIA 原创设计开发并销售半定制化产品。
作为 NVIDIA 生态内首款尚无直接对标的全新品类产品，推动合作伙伴投入生产这一未经市场验证的产品形态，本非易事。但多家伙伴仍果断入局，也让 NVIDIA 切入微型工作站 / 开发机市场的进程比预期更为迅猛。
合作伙伴的积极参与，也向潜在客户释放出明确信号：该硬件及对应的产品线并非短期试水，而是具备长期布局与持续迭代的规划。
这款产品主打面向开发者群体的小型化专业系统。在开发者市场，NVIDIA 始终坚持标准化核心思路：对所有对标 DGX Spark 的产品实施严格规范管控，确保至今所有同类型产品的核心硬件规格完全统一。

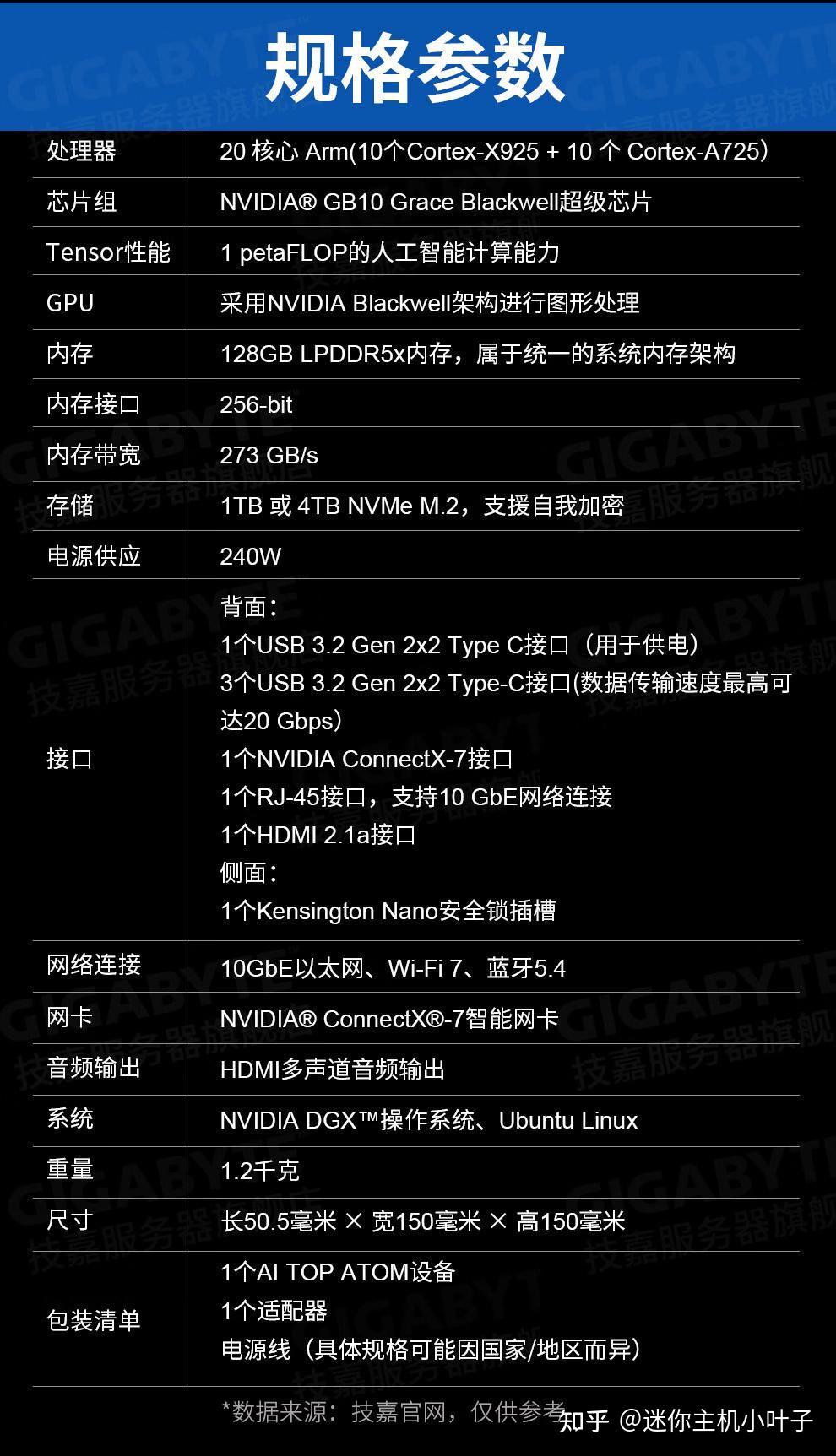

具体配置上，它搭载 GB10 SoC、128GB LPDDR5X 内存、M.2 SSD 存储，以及高带宽网络所需的 ConnectX‑7 网卡，整套硬件全部集成在仅略大于 1 升的紧凑机箱内。
这也让不同厂商推出的 Spark 类系统保持了高度一致的硬件体验，但相应地，合作伙伴可发挥的硬件创新空间十分有限，基本仅能在散热设计与 SSD 选配层面做差异化。
因此，产品间的竞争与创新更多转向技术支持与服务体系。

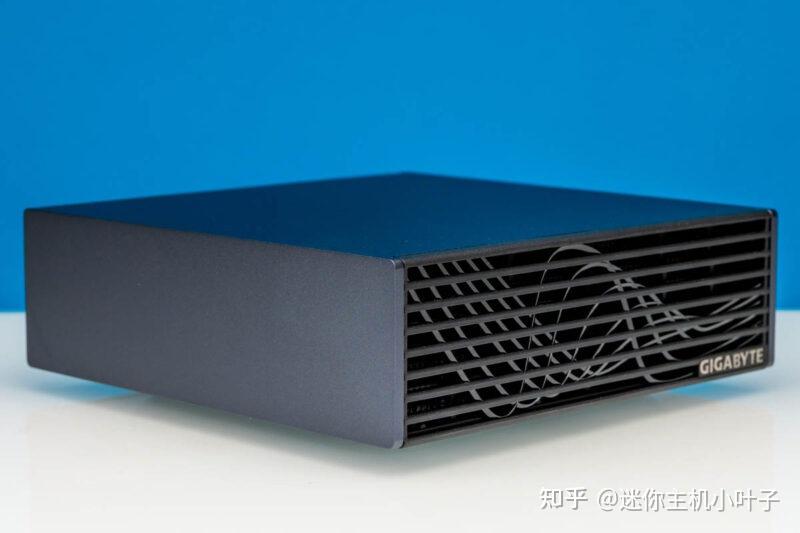

技嘉 AI TOP ATOM 外部硬件概述
相较于外观亮眼吸睛的金色 DGX Spark，乃至华硕同系列的银色 Spark 机型，技嘉 AI TOP ATOM 的整体设计要低调内敛许多，风格上更贴近戴尔搭载 GB10 处理器的 Pro Max 机型。
经典的黑色机身不仅百搭耐看，还能很好地隐藏这类紧凑型 GB10 系统为高效散热所设计的大面积散热开孔，兼顾了颜值与实用性。

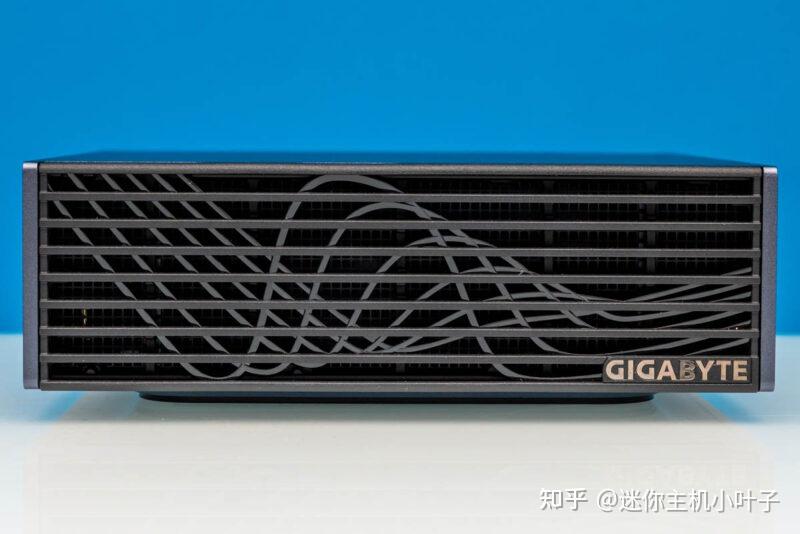

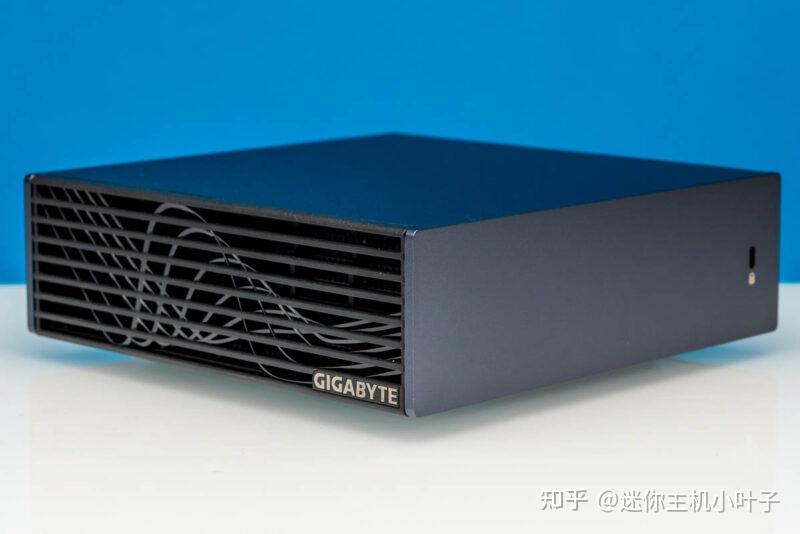

AI TOP ATOM 把这种极简理念贯彻得十分彻底。机身正面没有布置任何接口与按键，就连电源开关也被移到了机身背面。
因此整机正面除了技嘉的品牌标识外，就是一整块干净利落的面板，商务感十足。
技嘉这款 Spark 机型尺寸为150×150×51mm（5.91×5.91×2.01 英寸），和 NVIDIA 原厂设计保持一致的紧凑体积，同时也沿用了相似的前后贯通式风道散热结构。

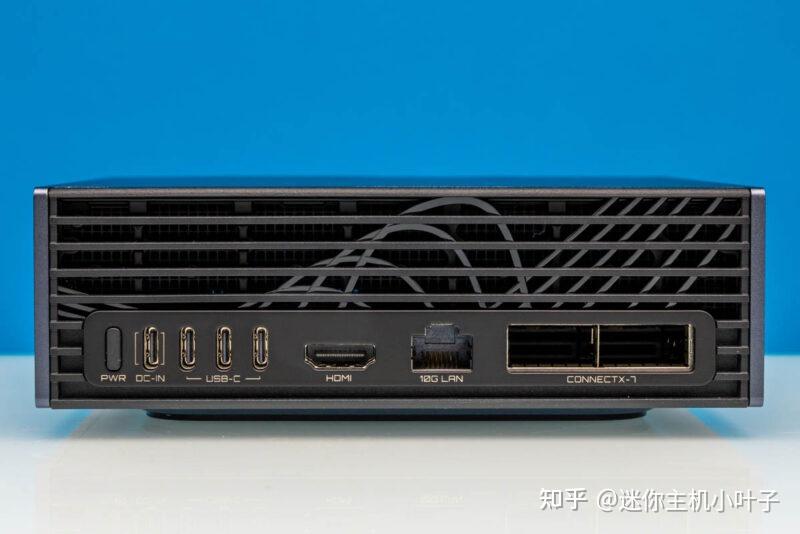

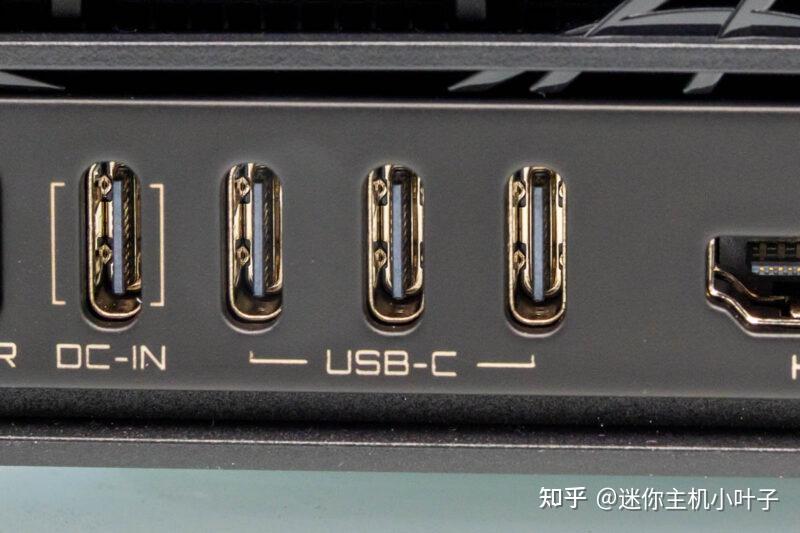

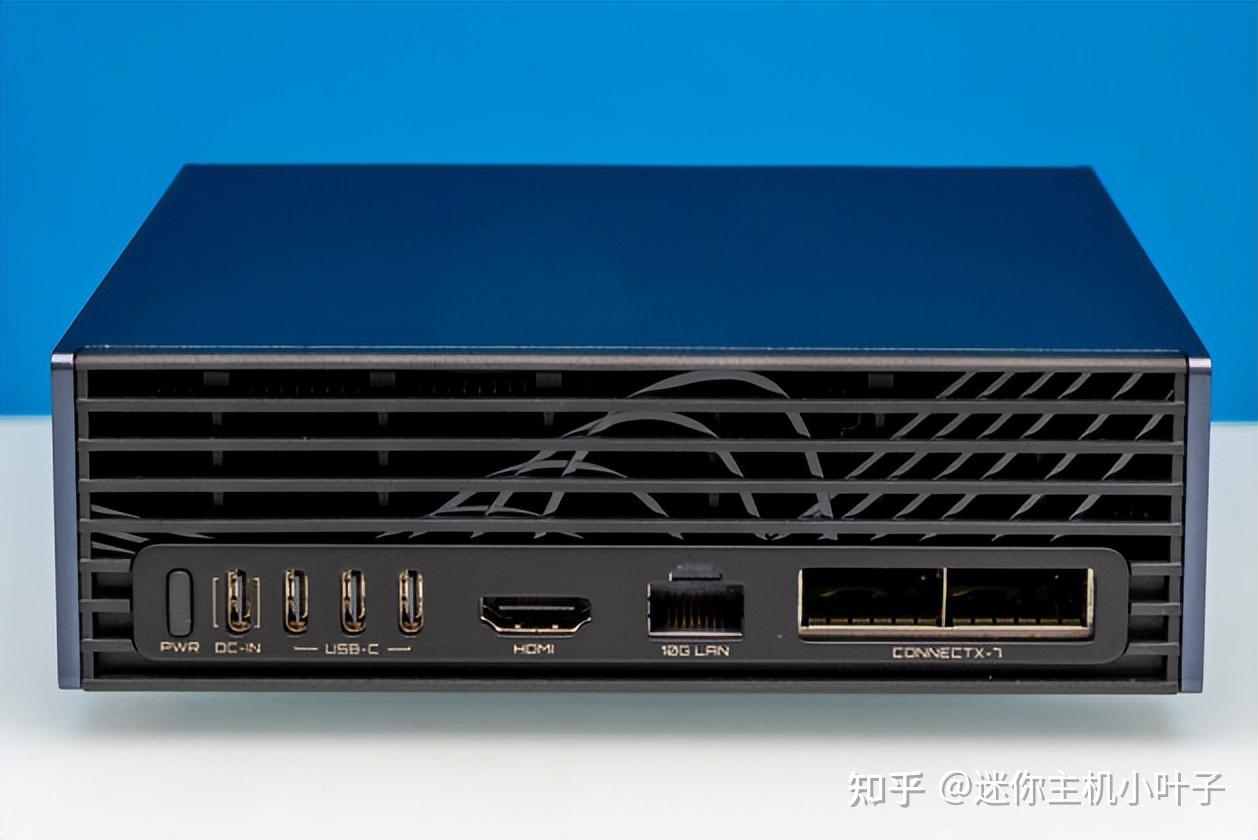

机身左侧依次为电源键，以及四个 USB Type-C 接口。这组接口均为 20Gbps 带宽，基于 USB 3.2 Gen 2×2 协议。
其中最左侧的接口同时承担供电功能，可通过 USB-C EPR 标准实现最高 240W 供电；其余三个接口则用于外接设备，同时支持 DP Alt 模式，可通过 DisplayPort 2.1 协议直连显示器。
不过对比其他部分 GB10 机型，技嘉在接口标识上做得比较简洁：仅标注了 USB-C，未标明传输速率，也未使用规范的 USB 官方图标进行区分。

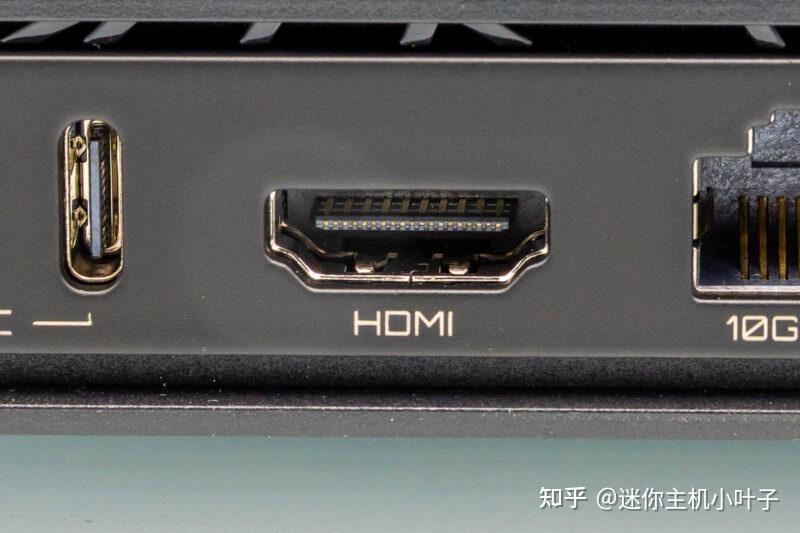

USB-C 接口旁配备了该机型唯一独立的视频输出接口——HDMI 2.1。
自该平台首次发布至今，NVIDIA 在分辨率适配与输出支持上持续优化完善，让这款迷你主机相比 2025 年 11 月刚推出时，实用性得到了明显提升。

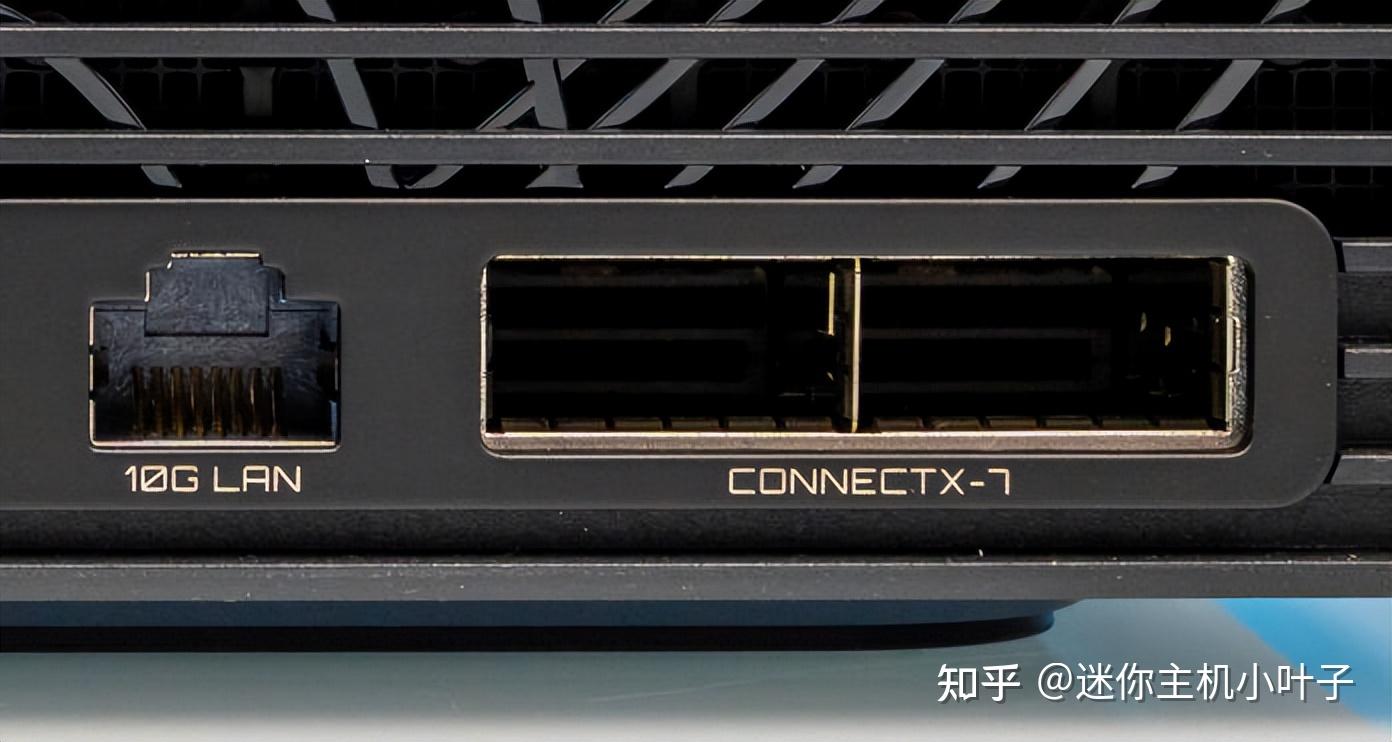

它有三个网络端口。
首先是用于本地组网的瑞昱 RTL8127 10GbE 网口。
在普通迷你主机上，这已经算得上顶级速率接口，而对 Spark 这类产品而言，性能目标显然远不止于此。

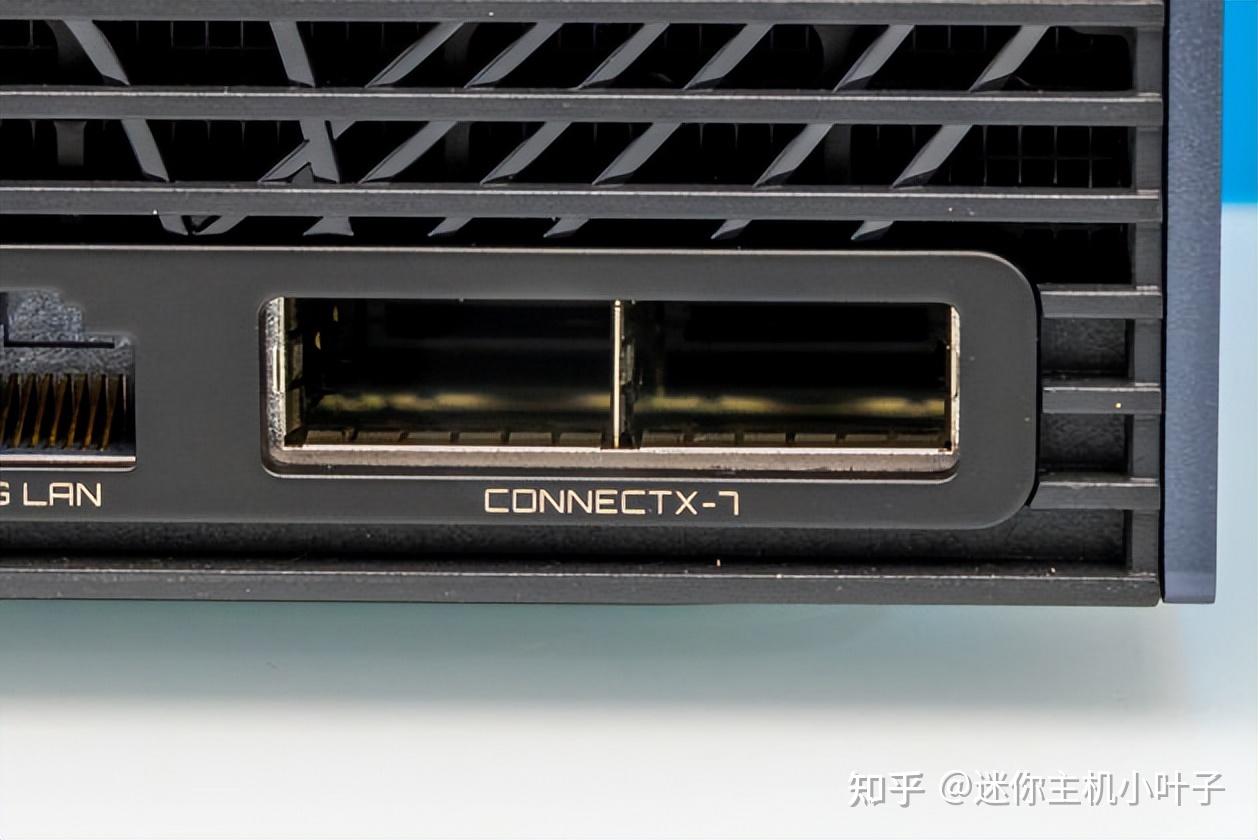

除此之外，它还配备了两个 200Gbps QSFP112 端口，直连机身集成的NVIDIA ConnectX‑7 高性能网卡，这也是 GB10 平台的核心亮点之一。
不过受限于 Spark 内部架构，想要完全跑满这些 QSFP 端口并不轻松。正如我们此前测试所提到的：200Gbps 网络带宽理论上需要 PCIe 5.0 x8 才能满速发挥，而 GB10 平台原生仅提供 PCIe 5.0 x4 根端口。

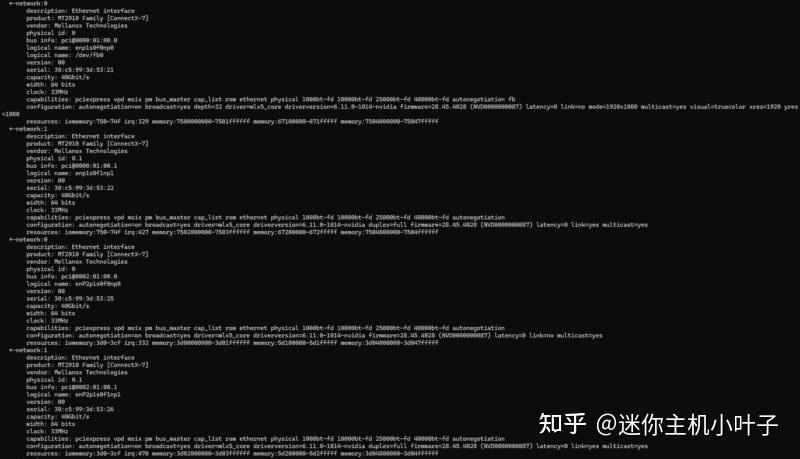

因此网卡最终采用双 x4 通道绑定的方式，虽然总带宽与 x8 相当，但网卡在系统中会被识别为四个独立网口，对网络拓扑与配置带来一定限制。
从设计思路上看，这与我们之前评测过的 NVIDIA ConnectX‑8 C8240 800G 双 400G 网卡十分相似 —— 那款卡同样采用双 PCIe Gen5 x16 接口搭配双 400G 端口，而 GB10 方案可以看作是它的微型化精简版本。
搭载旗舰级 ConnectX‑7 网卡，核心目的是让 NVIDIA GB10 设备实现与高端服务器一致的横向扩展能力。200Gbps 带宽虽不及完整的 GB200/GB300 服务器，但足以让开发者充分释放算力，验证自身软件与模型在分布式扩展架构下的实际表现。
目前最主流的部署方案为双向直连架构，仅用单根网线即可在多台 GB10 之间实现 200Gbps 高速互联；搭配交换机后，还能进一步搭建多机集群。
AI TOP ATOM 还额外提供了一组网络配置（图中未展示）：板载 Wi-Fi 7 2×2 无线网卡，并搭配 蓝牙 5.4。
机身背面剩余的大部分区域，则被机箱顶部的大面积散热出风口所占据。

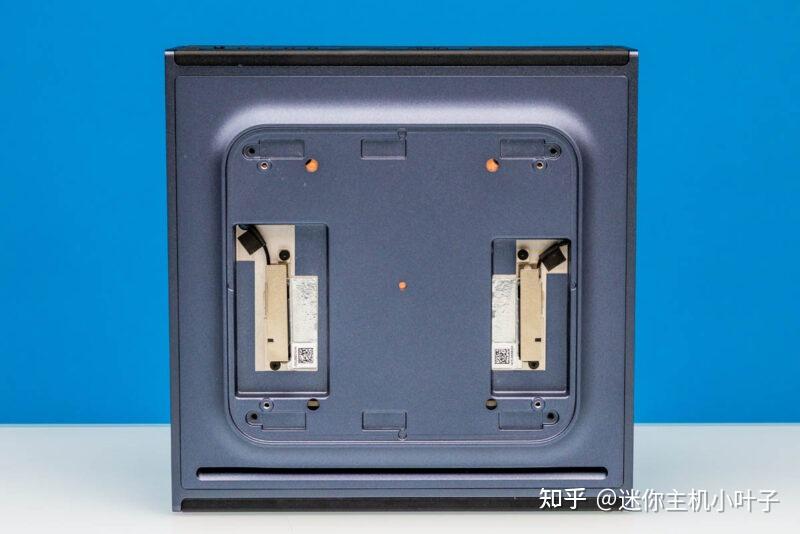

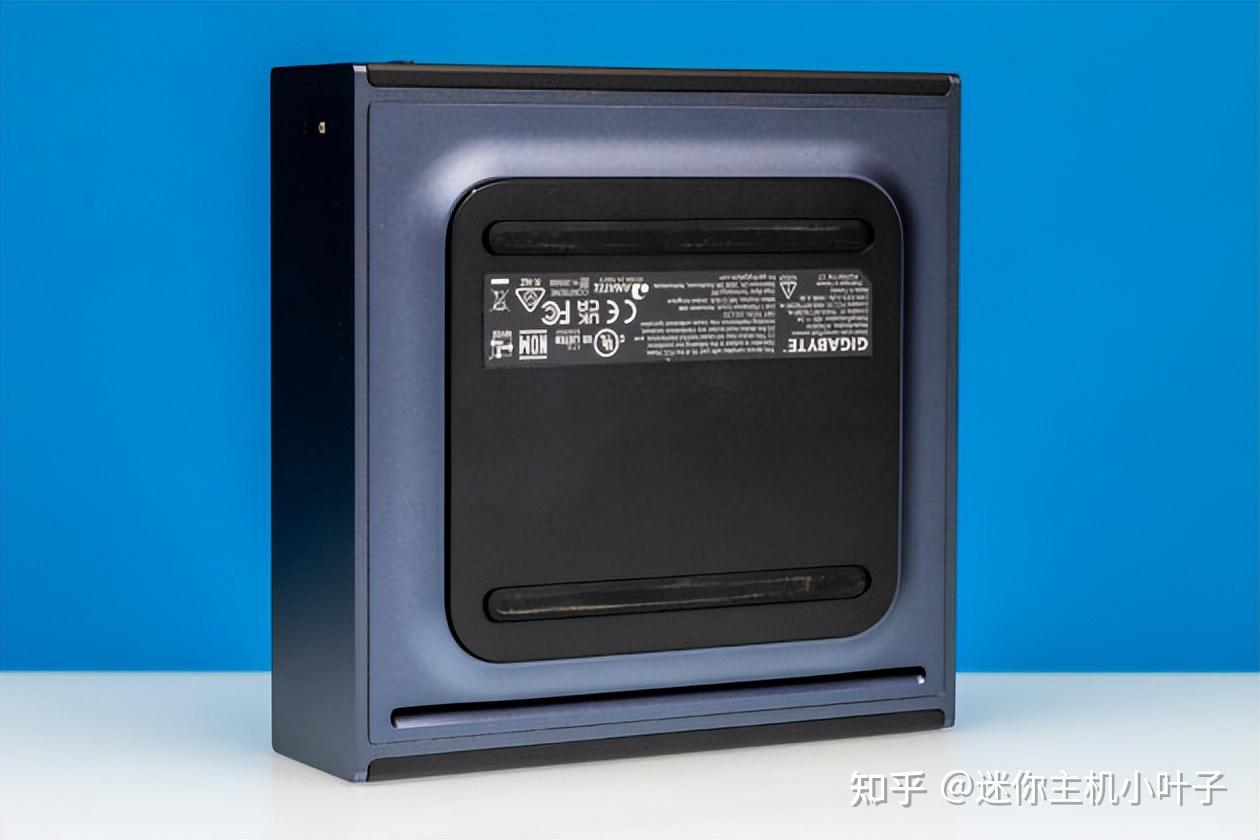

将 ATOM 翻转过来，就能看到机身底部的设计。整机底部基本采用全密封结构，技嘉仅在靠近机身前端的位置开设了进气风道。
底座同时充当支架，把主机整体垫高，确保进风口不会被遮挡，保证进气通畅。

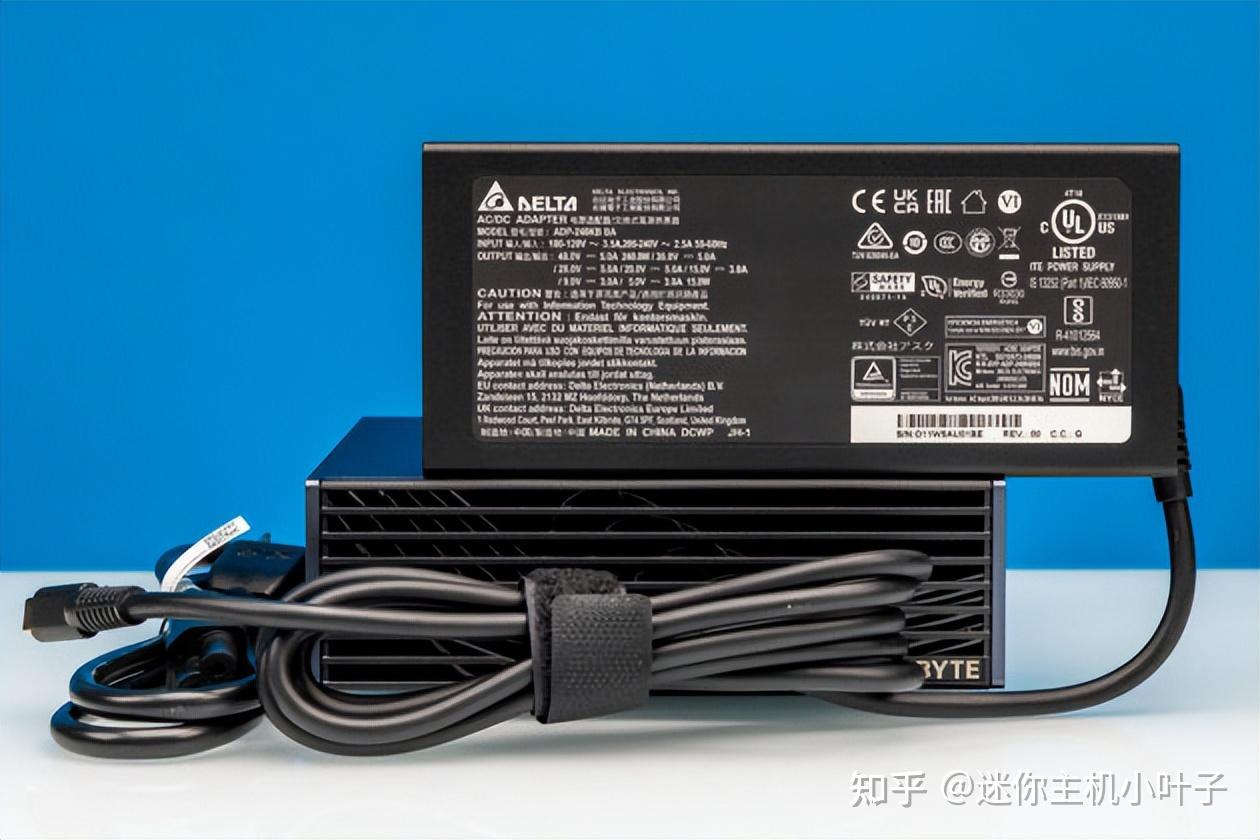

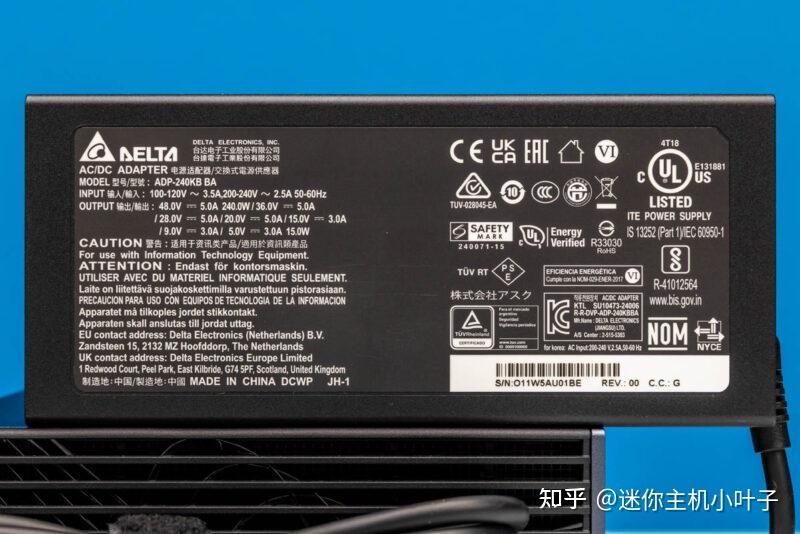

我们再来快速看一下 ATOM 配备的外置电源：这是一颗由台达打造的 240W USB-C 电源适配器，功率规格充足，也是这类 Spark 平台设备的常见配置。
根据 NVIDIA 官方文档，GB10 芯片本身的 TDP 为 140 瓦，整机供电余量十分充裕。
技嘉 AI TOP ATOM 内部硬件概述

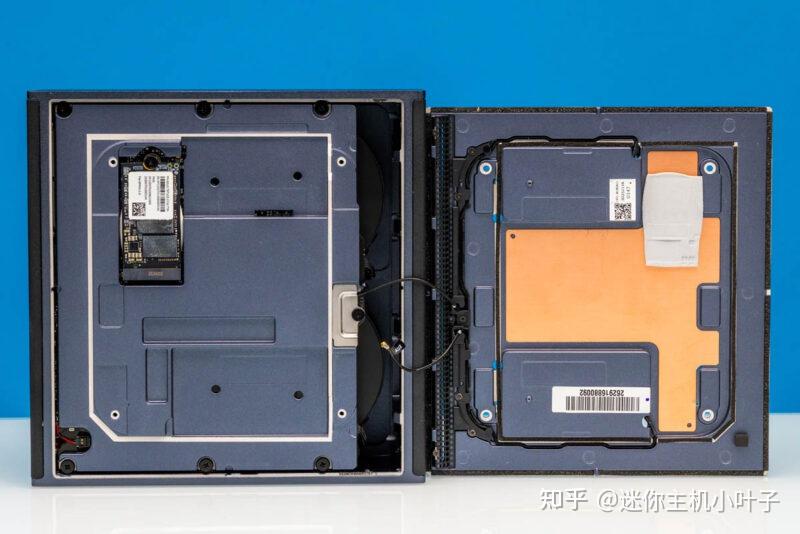

拆开 AI TOP ATOM 的底板后，便能看到内部的其他组件，想要进一步深入整机内部，还需要先将这些部件拆卸下来，其中就包括机身内置的扬声器。

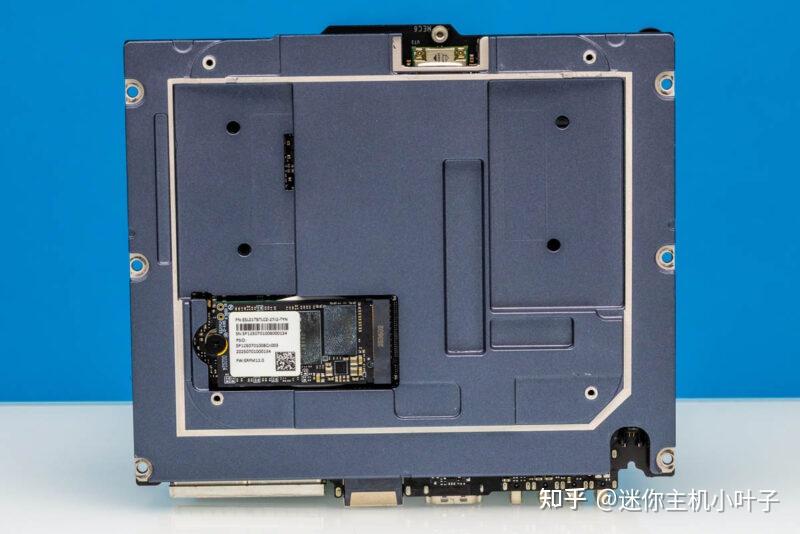

拆下另一块金属挡板后，就可以看到 AI TOP ATOM 机身内唯一支持用户自行升级的部件——M.2 固态硬盘。
比较特别的是，它采用的是M.2 2242 规格（42mm 长度），不兼容常见的全尺寸 2280 固态硬盘。好在目前新一代 2242 SSD 最高已可搭载 4TB NAND 闪存，技嘉也为 ATOM 提供了 1TB，以及双 4TB 的存储版本可选。
内部接口上，这个 M.2 插槽直连PCIe 5.0 x4通道，理论上完全支持最新一代高速固态硬盘。但从技嘉官方规格表来看，只有顶配 4TB 版本搭载了 PCIe 5.0 x4 SSD；中端 4TB 版与 1TB 版均仅配备 PCIe 4.0 x4 SSD。
对 SSD 带宽有较高需求，尤其是突发负载场景下需要极致性能的用户，在选购时需要留意这一配置差异。

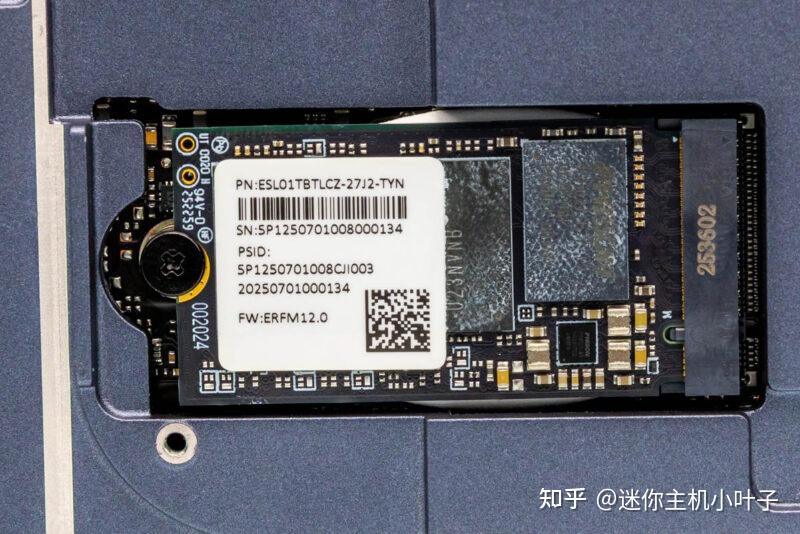

我们评测的 AI TOP ATOM 所搭载的 1TB 固态硬盘，型号为ESL01TBTLCZ-27J2。
从型号与规格来看，它是一款基于Phison PS5027‑E27T（T27） 主控、搭配3D TLC NAND的PCIe 4.0 x4 NVMe SSD。
在主机半拆解状态下，靠近机身顶部的位置能看到联发科方案的 Wi-Fi + 蓝牙模组。该模组采用BGA 板载焊接，因此无法自行更换。

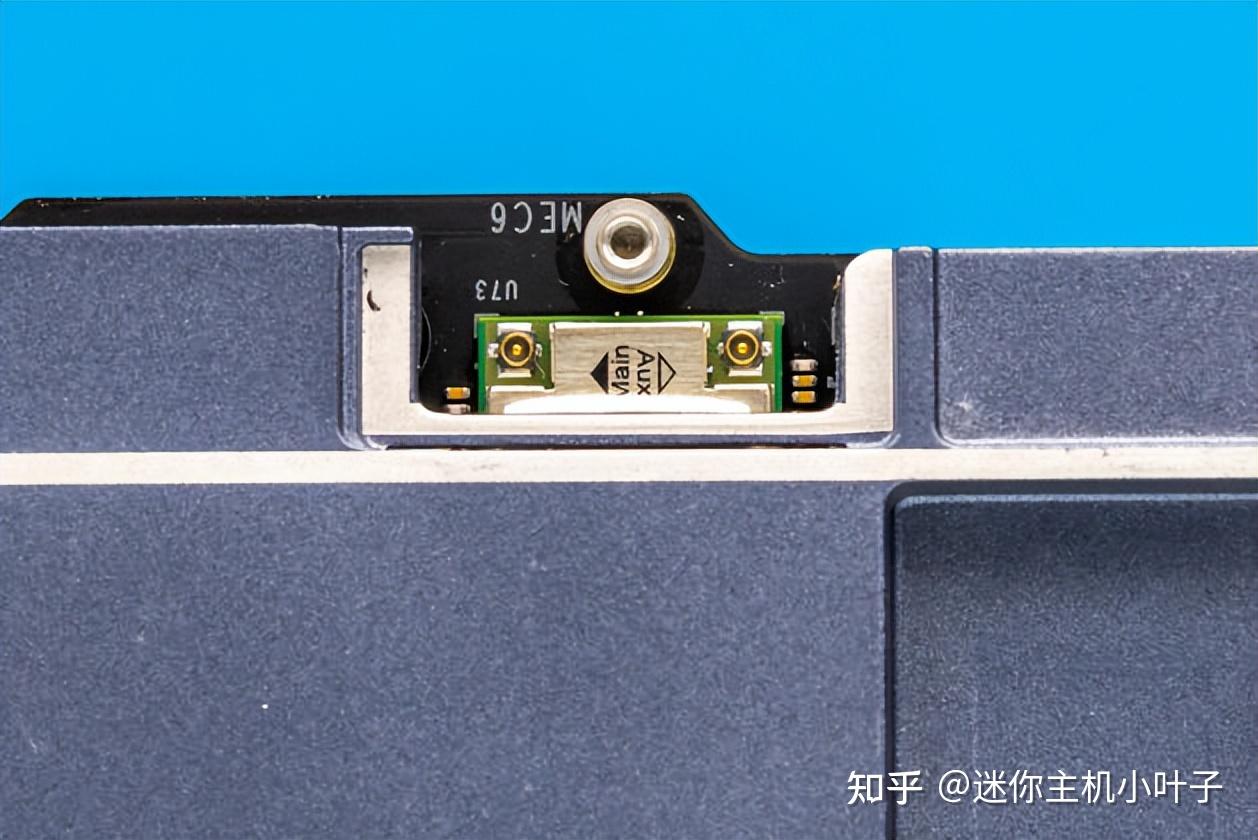

不过模组区域设计了可拆卸小盖板，撬开后即可接触到天线接口，方便进行天线连接操作。
这个看似不起眼的细节其实非常实用，我们此前就遇到过无线模组天线脱落的情况，有了可拆盖板，重新安装天线就方便了很多。

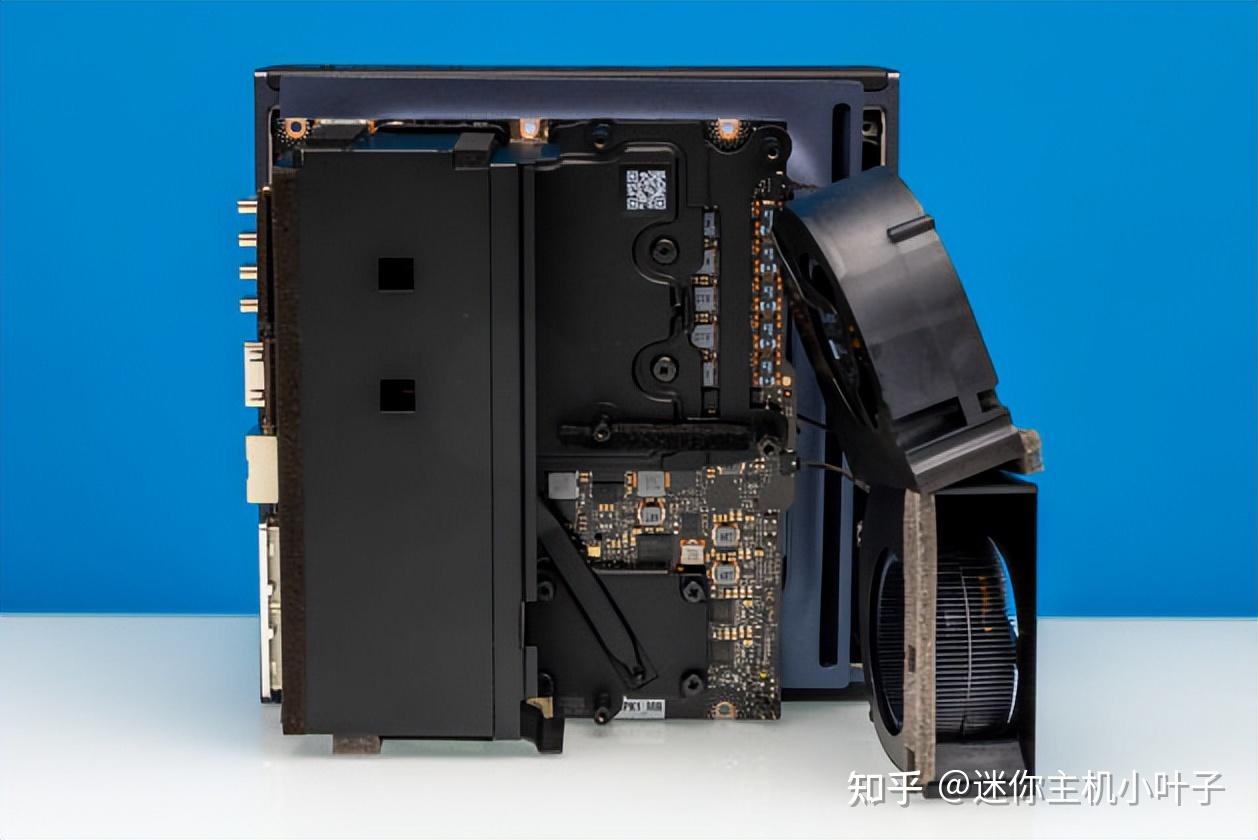

继续深入拆解，将整个主板和散热器风扇组件从机箱中取出。

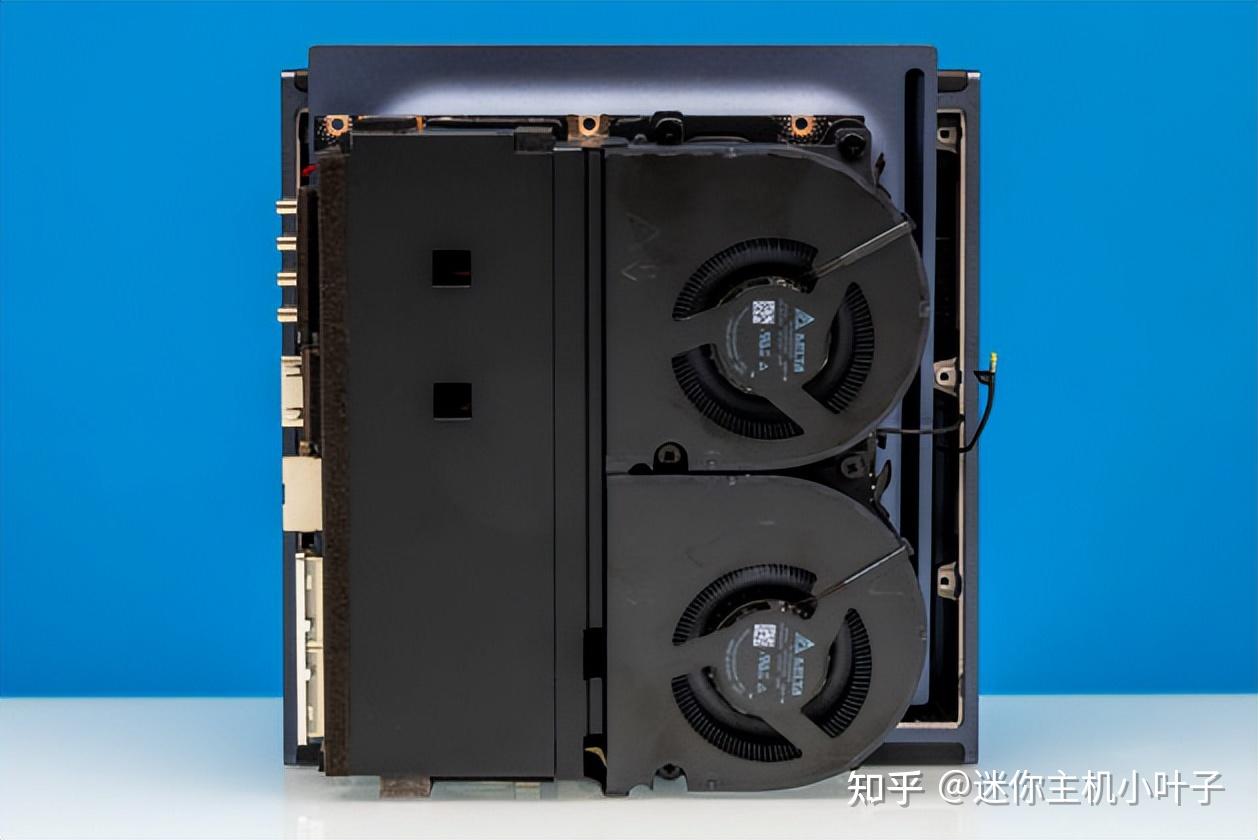

整机搭载了一块体积可观的大型散热鳍片，内置两台台达风扇，单扇功耗约 3W。

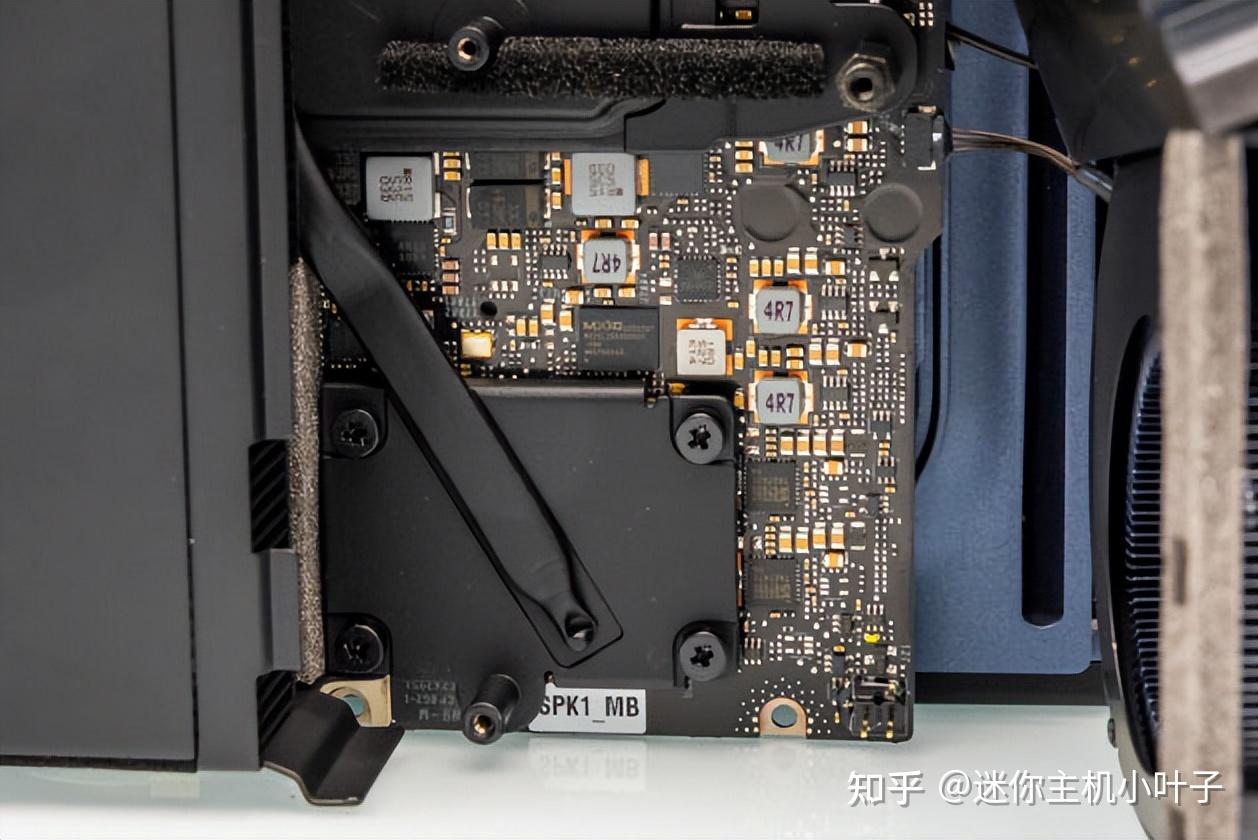

拆下风扇后，便可初步看到主板布局。尽管机身十分紧凑，GB10 平台的散热压力却不容小觑，几乎所有核心芯片都覆盖有纯铜均热底板，并通过热管与上方散热器相连，保证高效导热。
GB10芯片被散热片和热管完全覆盖。
这也正是这类紧凑机型的核心设计逻辑所在。
由于板载元件高度集成、大量采用焊接方案，再加上 Spark 系列整机空间极其紧凑，最终呈现出来的结构，就是一块硕大的散热器，牢牢固定在布满高性能芯片的主板之上。
技嘉 AI TOP ATOM 拓扑

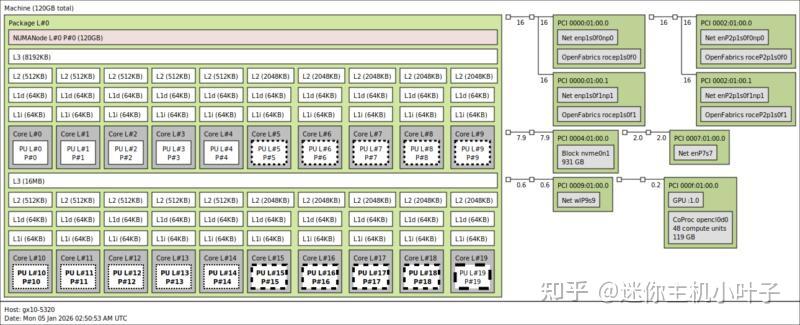

以下是AI TOP ATOM的拓扑结构图：
在这里可以清晰看到20 颗 Arm 架构核心、GPU、Wi-Fi 7 模块、10Gbase-T 网口，以及四组 ConnectX‑7 通道（也就是两个 QSFP112 端口，各走一条 PCIe Gen5 x4 链路）。

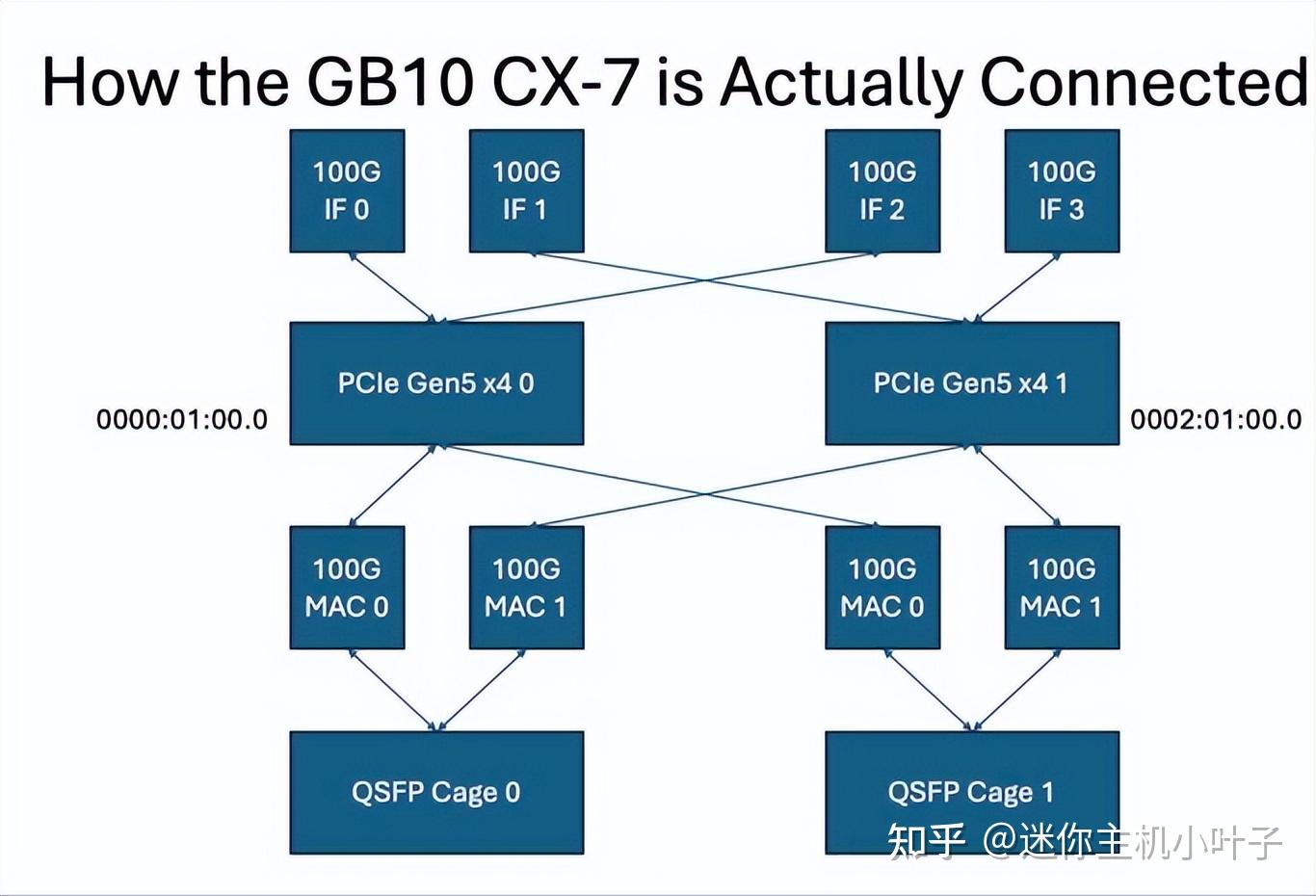

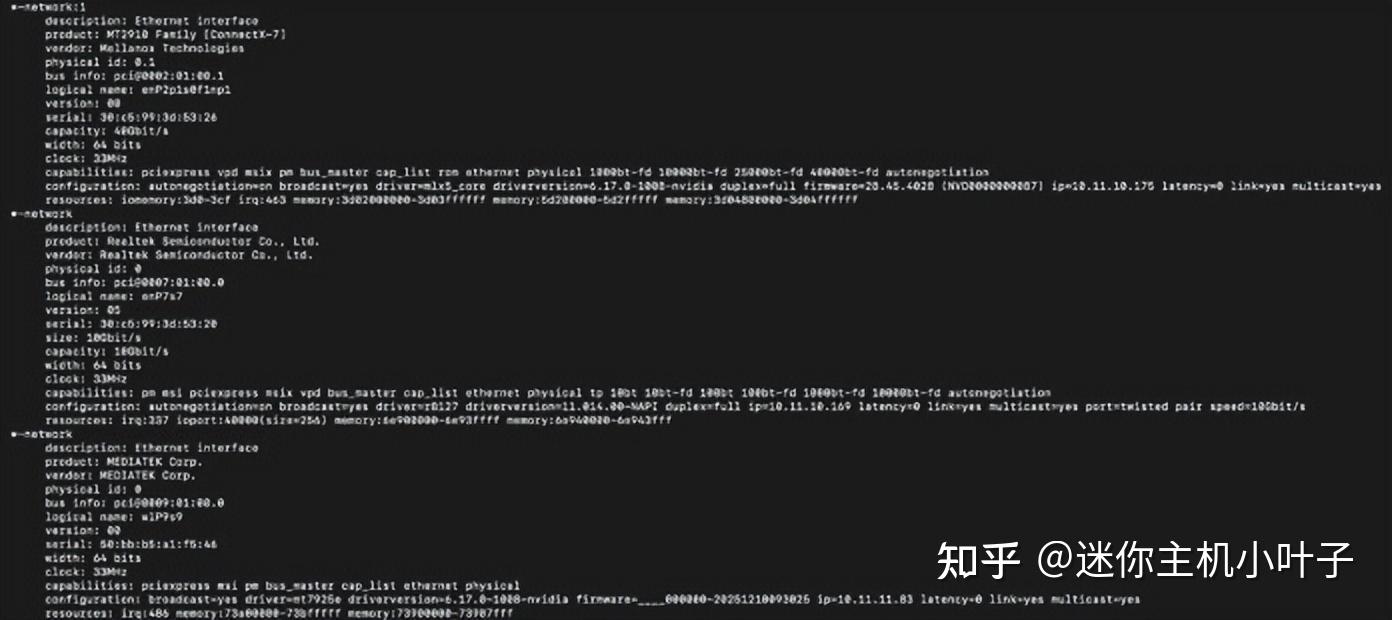

下面我们再快速梳理一遍 GB10 平台上 ConnectX‑7 网卡的具体连接方式。
而这套网卡，可以说是整机里最具看点的部分，也是它和普通迷你主机最核心的差异所在。
另一个颇具特点的设计在于，它采用了统一内存架构，系统内存与协处理器内存为同一套物理内存。
这一点和 AMD Ryzen AI Max+ 395 这类 128GB 机型的内存架构存在明显区别。
技嘉 AI TOP ATOM 软件概述
和原版 DGX Spark 一样，整个 Spark 系列机型都搭载NVIDIA DGX OS—— 这是基于 Ubuntu Linux 定制的系统，已预装全套驱动与 AI 开发工具。
虽然部分用户可能更偏爱其他发行版，但 NVIDIA 针对 DGX OS 的持续优化，带来了不少实用特性，比如NVIDIA Sync工具，可一键配置后端 SSH 密钥与隧道连接，大幅简化部署流程。

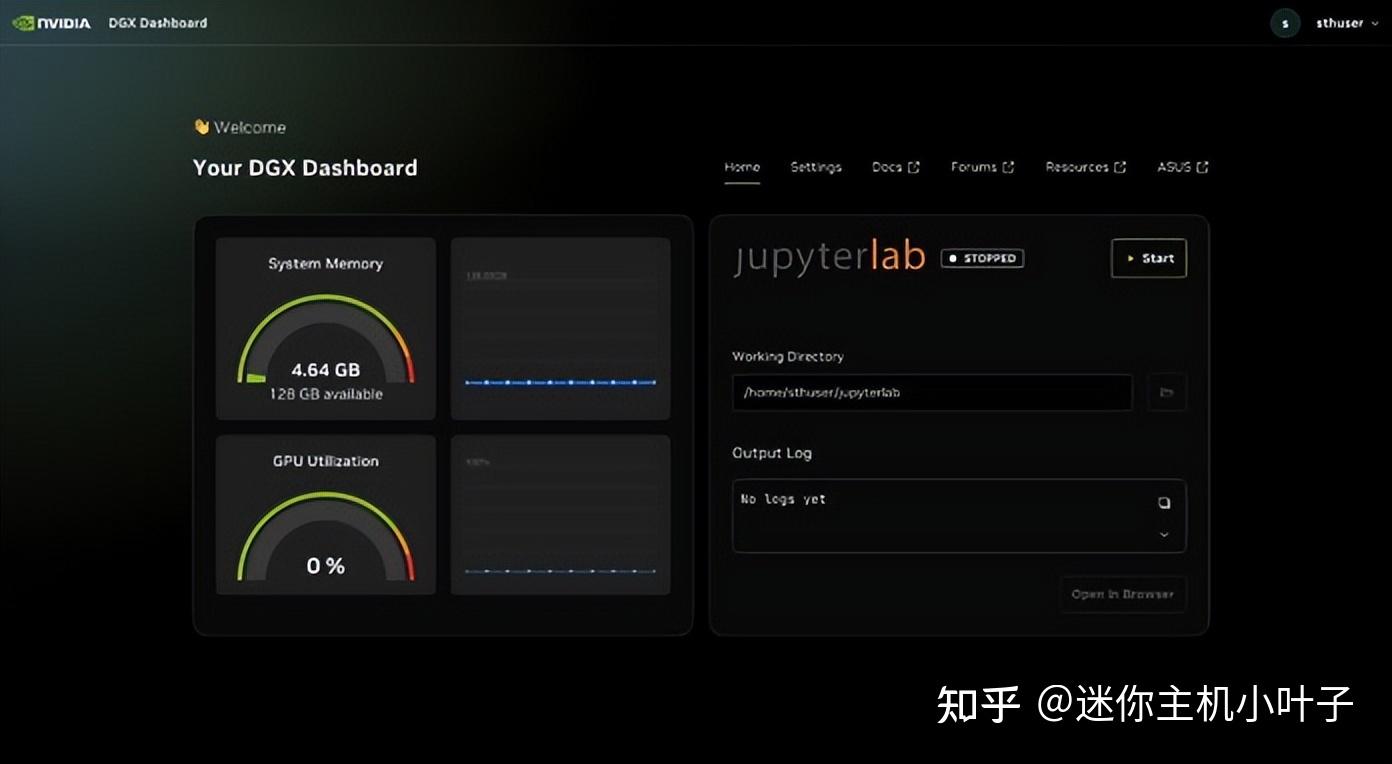

NVIDIA DGX 控制面板是与系统交互的主要方式。
简单来说，这就是一套运行在技嘉硬件上的完整 NVIDIA 软件环境。

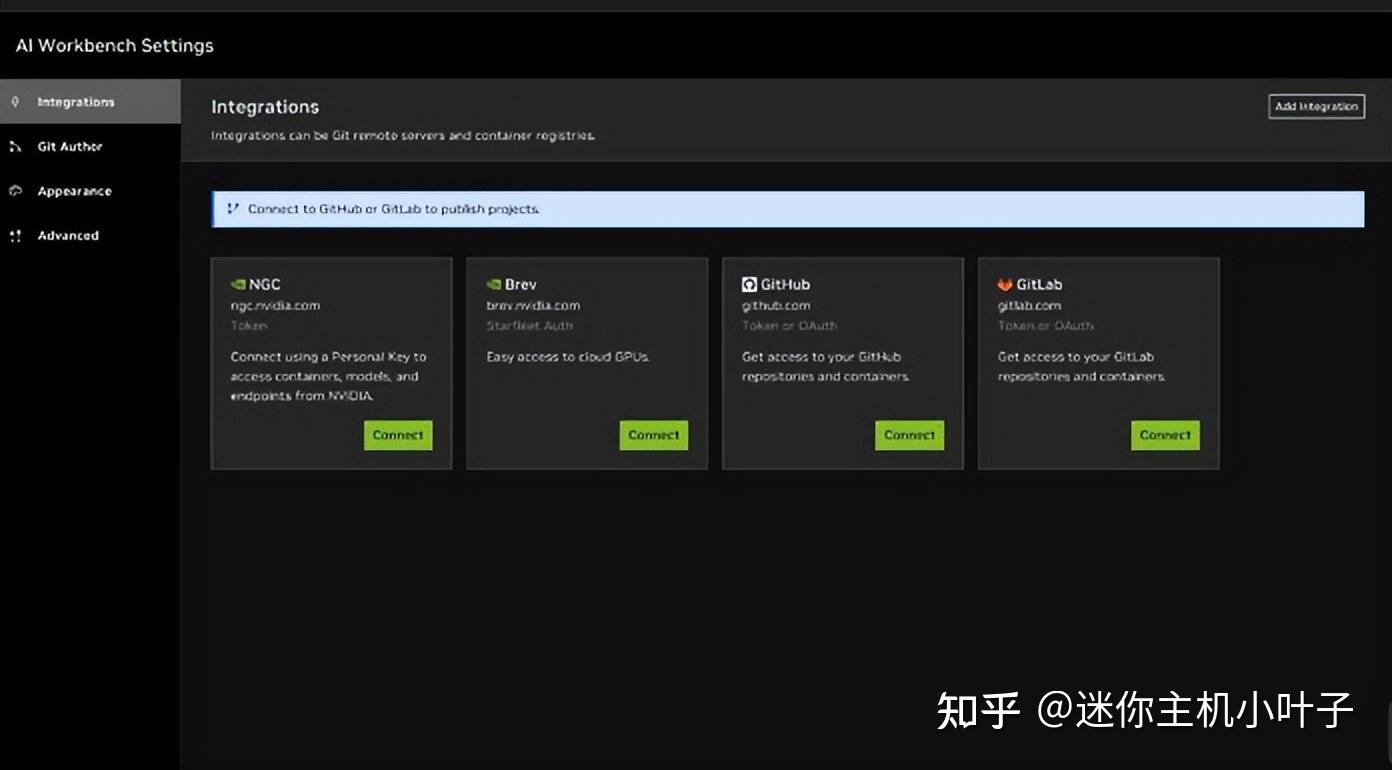

NVIDIA 投入了大量资源打造 AI Workbench 这类工具，可以直接对接各类开发与部署工具，使用体验高度一体化。

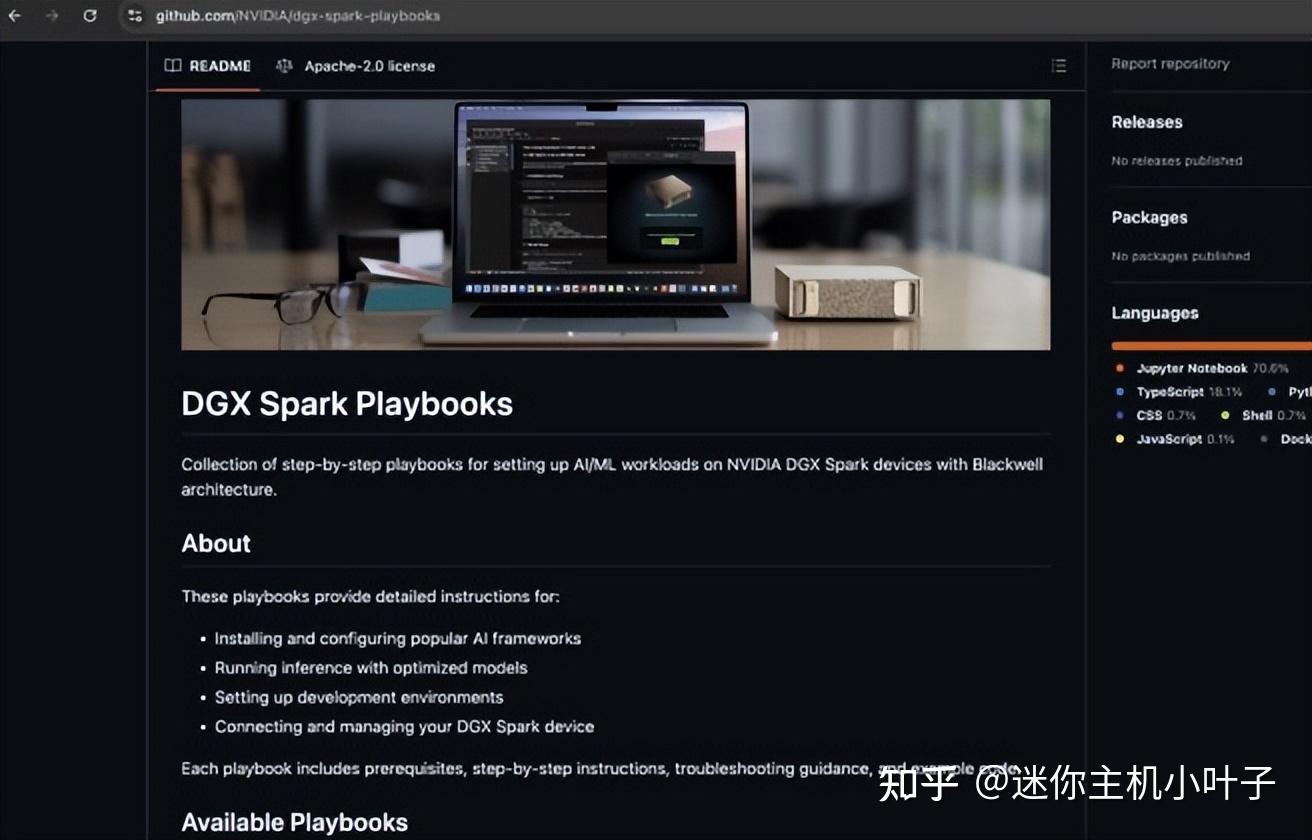

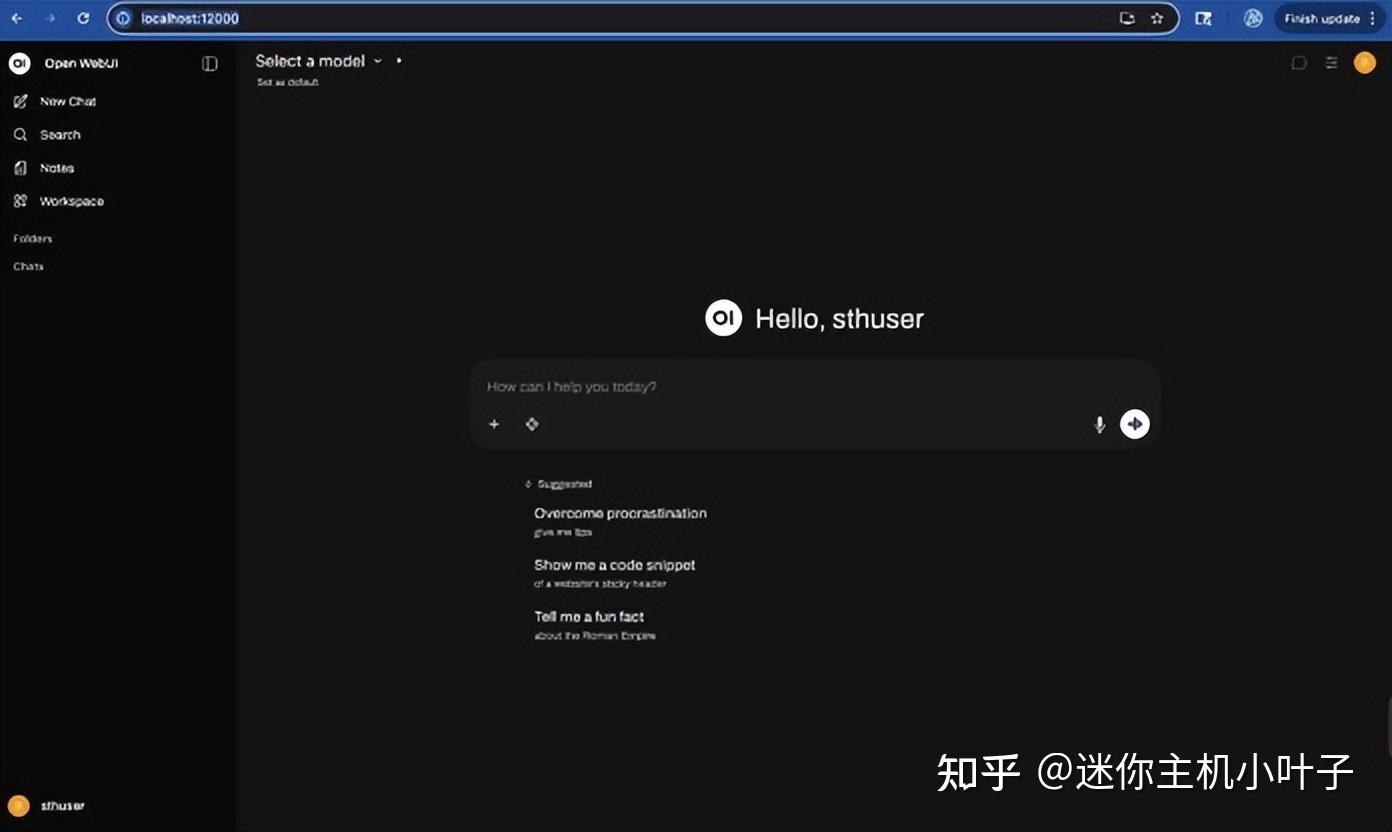

在 GitHub 上还提供了 DGX Spark Playbooks，里面包含了大量优质的入门指南，可用于快速搭建各类应用场景 —— 从 ComfyUI 部署，到基于 NCCL 实现多机集群扩展，都有现成方案可以直接参考。
市面上针对 NVIDIA GPU 做 AI 开发的教程虽多，但专门面向 GB10 平台的指导依然非常关键。
不过话不多说，直接看看这台机器在实际性能上究竟表现如何。
技嘉 AI TOP ATOM 性能

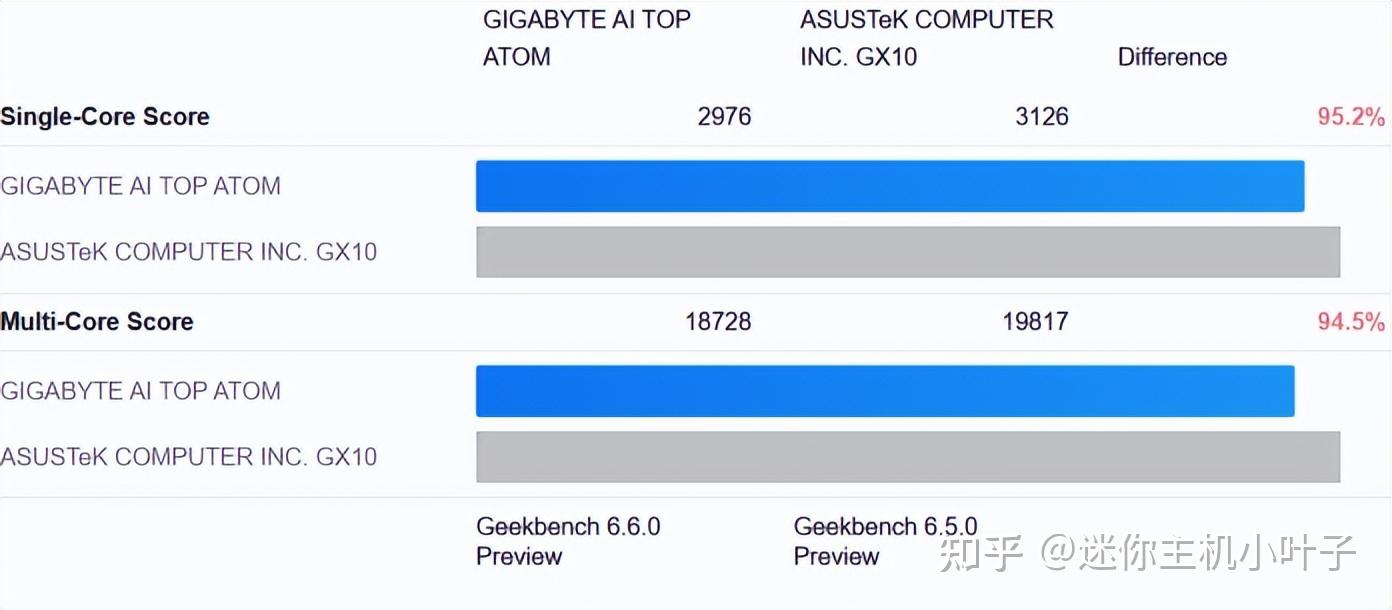

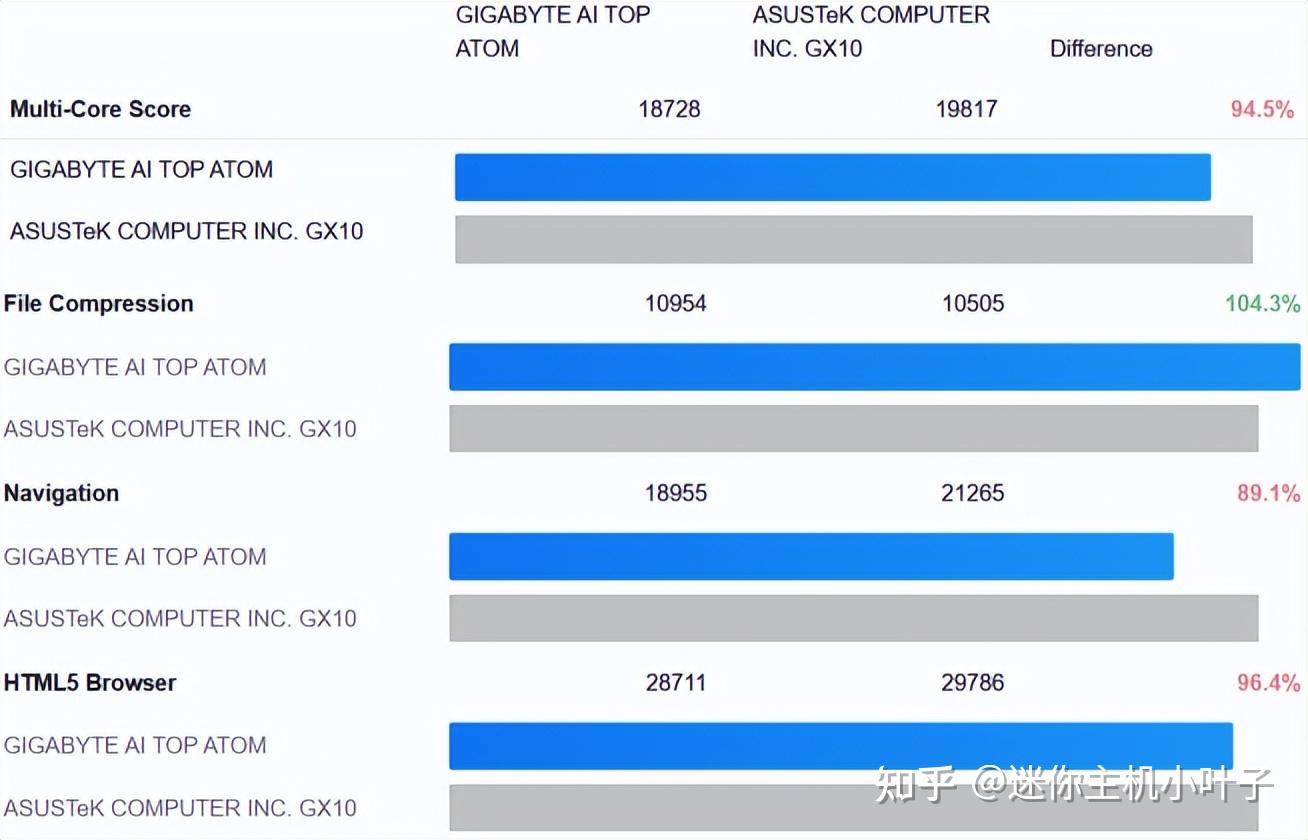

先从 Geekbench 6 成绩看起。
实测下来，AI TOP ATOM 的跑分略慢于对比机型华硕 Ascent GX10，差距大约在几个百分点。
而且这一差异在各项子项测试中都比较稳定，偶尔 AI TOP ATOM 也会小幅反超。
技嘉 AI TOP ATOM 功耗
我们这款技嘉 AI TOP ATOM 主板搭配的是240W 台达电源适配器，接口为 USB PD Type-C 输出。
空闲状态下，在网卡已连接的情况下整机功耗约 36.5W，这个水平明显高于移动端 ARM CPU 与核显平台。
其中很大一部分来自 NVIDIA ConnectX‑7 网卡 的功耗，断开网卡连接后可节省约 18W。
官方适配器规格为 240W，而我们实测：
- 峰值功耗：略低于 200W
- 持续负载功耗：102W–158W，随负载不同浮动
整体功耗控制表现良好，仍留有一定的供电余量。
结语
尽管技嘉这款 GB10 整机在功能与硬件规格上，基本遵循了 NVIDIA 的公版设计规范，但技嘉还是做出了自己的特色 —— 打造出了外观低调酷炫的纯黑版本，和 NVIDIA 原版那亮眼的金色机箱形成了鲜明对比。
