聊了那么久 H100，多数人都只盯着 GPU 本身——但真正的门槛，远不止那颗 GH100 核心。

很多人聊英伟达，目光总是盯着 GPU 算力。然而 H100 这张卡背后，是一整套高难度的硬件供应链：HBM、先进封装、载板、供电、散热，每一个环节都决定了算力能否真正落地。

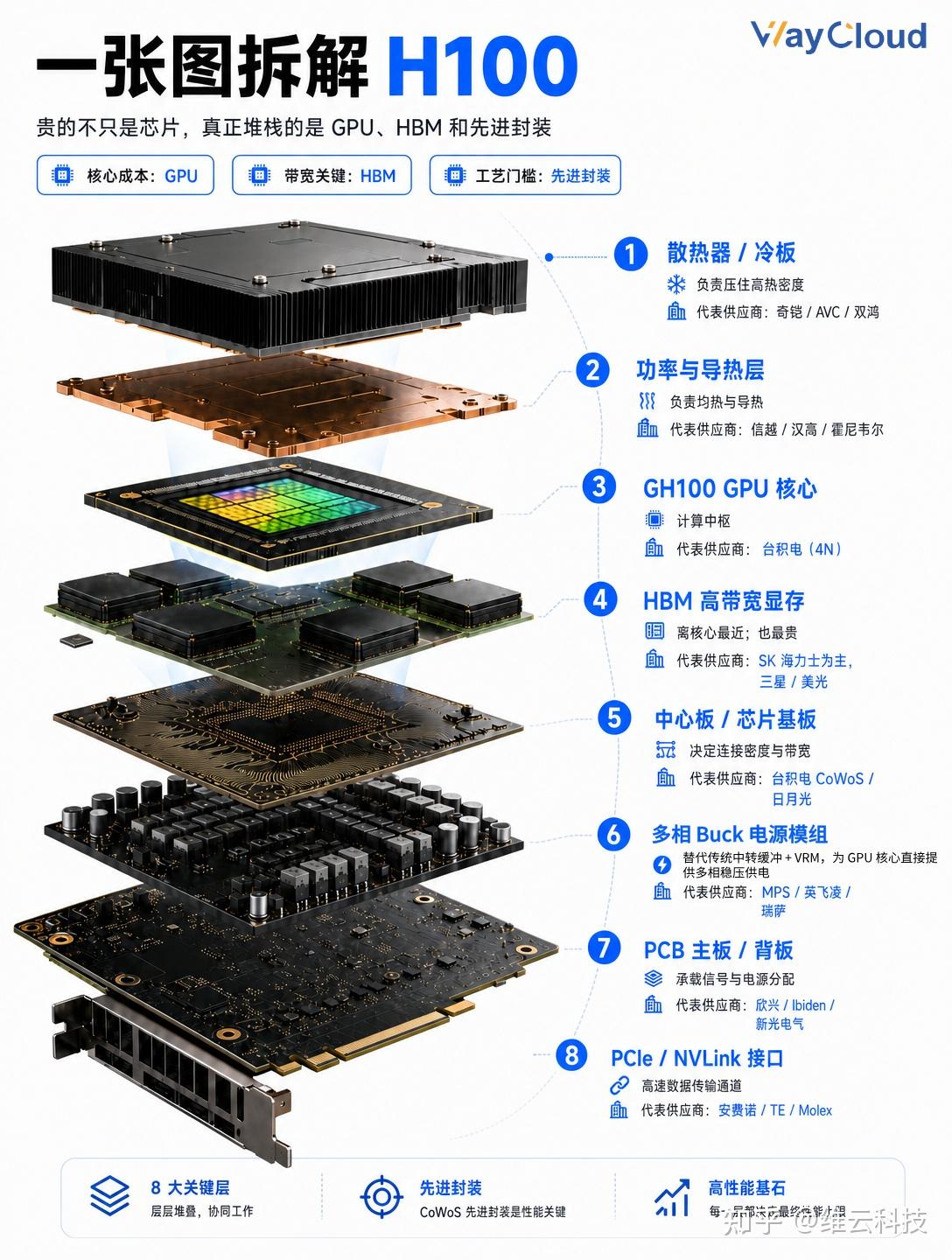

拆开 H100，重点其实很清晰：

1️⃣ GPU 核心 GH100 —— 运算中枢，性能绝对核心。
2️⃣ HBM 高带宽显存 —— 离 GPU 最近，也最烧钱。AI 训练不仅靠算力，更依赖带宽。
3️⃣ 先进封装 —— GPU 与 HBM 之间需要高速互联，CoWoS 这类技术就是关键瓶颈。
4️⃣ PCB / 载板 —— 不是普通电路板，而是承载高速信号、供电分配与复杂互联的底层基石。
5️⃣ 供电与散热 —— 算力越高，功耗越大。高性能多相 Buck 电源模组、冷板、散热器决定了芯片能否稳定持续地跑起来。

所以说，AI 硬件的真正瓶颈，远不止“谁能设计出 GPU”，还包括：
🔹 谁能供应 HBM？
🔹 谁能做先进封装？
🔹 谁能提供高质量载板？
🔹 谁能搞定散热和供电？

另外，H100 在实际数据中心运行中还有 8 大隐患 值得提前重视：
🔸 散热堵塞 | 🔸 VRM 老化 | 🔸 核心掉卡 | 🔸 HBM 报错
🔸 CoWoS 开裂 | 🔸 PCB 降级 | 🔸 链路掉线 | 🔸 接口松动

对算力企业而言，更重要的是如何快速诊断、精准定位、高效修复。而这正是专业第三方服务商的价值所在。

维云科技专注于芯片级修复，帮助昂贵硬件持续“续命”。在官方渠道受限、换卡成本高昂的当下，这或许是一条被低估的“补链”路径。

你觉得第三方维修会成为 AI 算力运维的刚需吗？欢迎留言讨论。
