激光打标机选购指南：光纤、CO₂、紫外，哪种更适合你
面向加工客户、工厂采购与操作人员的类型初筛指南
很多第一次买激光打标机的朋友，开口第一句就是“20W 和 50W 哪个好”。这是最容易买错的开场。
正确的顺序是反过来：先按你的材料和目标效果选激光类型，再谈功率。大多数情况下可以这样初筛：金属件为主（尤其要做深度打标）优先评估光纤激光打标机；木头、竹子、亚克力、皮革这类非金属优先评估 CO₂ 激光打标机；热敏塑料、玻璃、薄膜、精密电子件优先评估紫外激光打标机。
为什么不能只看功率？因为激光能不能在某种材料上打出理想效果，首先取决于波长和材料的吸收关系，功率只是其中一个变量。
这篇文章帮你完成类型初筛：看完之后，你能判断自己属于哪一类场景、该看哪类机器、要准备什么资料，以及怎么通过寄样试打确认没选错。文中所有效果结论都带条件，最终以真实材料样品测试为准。
一、选类型先分清“打什么、要什么效果”，再谈功率
客户最常见的做法，是把“多少瓦”当成唯一标准。但激光打标机不是功率越大越能打，而是波长与材料匹配了，功率才有意义。
激光器发出的光波长不同，材料对它的吸收也不同。行业里最常讨论的三类波长：
光纤激光打标机：常见波长约 1064nm，属于近红外；
CO₂ 激光打标机：常见波长约 10.6μm（10600nm），属于中远红外；
紫外激光打标机：常见波长约 355nm，属于紫外波段。
▲ 数据来源：激光行业通用波长分类；Raycus / JPT 等部件原厂公开资料，详见文末参考资料。
波长决定了三件事：材料吸不吸收、以什么方式反应（升温氧化、碳化、烧蚀还是气化）、热影响有多大。
所以正确的决策顺序是：
你的产品是什么材料、什么表面状态；
你要什么效果（黑色标记、白色标记、深度雕刻、彩色、二维码）；
是否需要深度打标、单件节拍是多少；
最后才根据这些确认激光类型和功率配置。
| 工程师经验现场最常看到的买错案例：客户说“我要打不锈钢，给我来台 30W”，结果材料是薄壁管件还要打深雕，30W 光功率不够、节拍又跟不上，最后还得换配置。先报材料、表面、效果和节拍，比先报功率有用得多。 |
|---|
二、光纤、CO₂、紫外到底差在哪
三类机器不是“档次高低”的关系，而是分工不同。一句话概括：
光纤：近红外波长，金属吸收较好，适合金属标记、序列号二维码和一定深度雕刻；
CO₂：中远红外波长，木头、竹子、亚克力、皮革等非金属吸收好，适合非金属雕刻与深雕；
紫外：短波长、高光子能量，热影响通常更小，适合塑料、玻璃、薄膜等精细低损伤标记。
| 对比维度 | 光纤激光打标机 | CO₂ 激光打标机 | 紫外激光打标机 |
|---|---|---|---|
| 常见波长 | 约 1064nm | 约 10.6μm | 约 355nm |
| 主要作用方式 | 升温氧化 / 烧蚀 / 去除 | 热烧蚀 / 气化 | 冷加工为主、逐层去除 |
| 最常适配材料 | 金属（不锈钢、碳钢、铝、铜等） | 木头、竹子、亚克力、皮革、纸张等非金属 | 塑料、玻璃、薄膜、精密电子件 |
| 典型效果 | 黑色 / 深色标记、金属深雕 | 雕刻、深雕、发泡、切割线条 | 精细白 / 浅色标记、低损伤 |
| 热影响 | 中等（视参数） | 较大（有机材料） | 通常较小 |
| 常见功率范围（行业代表性） | 10W / 20W / 30W / 50W 等 | 30W / 40W / 60W / 80W 等 | 3W / 5W / 10W 等 |
说明：上表功率为激光打标行业常见配置范围，仅作选型参考，不代表固定型号或保证值。具体以材料试打和最终配置为准。
需要特别提醒：同一类机器里还有细分。比如光纤路线里有普通调 Q 光纤和 MOPA 光纤，MOPA 脉宽频率调节范围更宽，可以在部分材料上做出颜色或更低热影响效果。这些属于“确定了类型之后”再考虑的配置问题，先别混在一起。
三、光纤激光打标机适合什么
如果你的主要产品是金属，光纤通常是最先评估的选项。

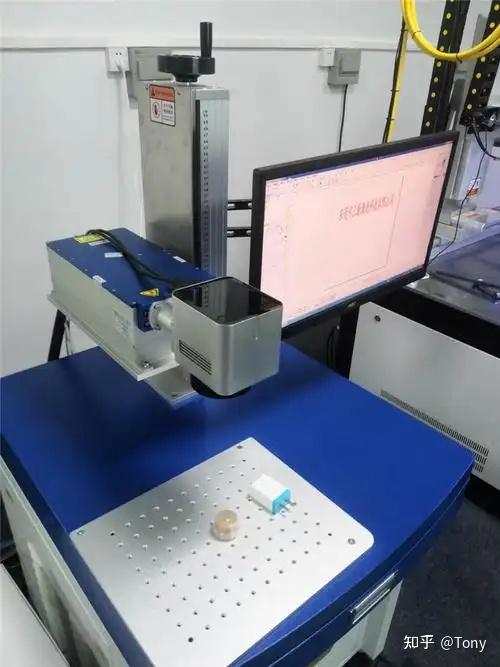

桌面式光纤激光打标机
适合的典型任务：
不锈钢、碳钢、铝合金、铜件、工具、五金件的文字、Logo、序列号、二维码；
铭牌、标牌、设备面板的标识；
金属表面一定深度的雕刻（如刻字深度需求）；
高效率、大批量的金属标识生产。
效果受表面状态影响明显：同样的材料，抛光面、拉丝面、阳极氧化面、发黑面出来的颜色和对比度可能不同。比如阳极氧化铝常打出白色或浅色标记，不锈钢通过参数调节可以得到深色到黑色效果，但这些都需要在真实材料上验证。

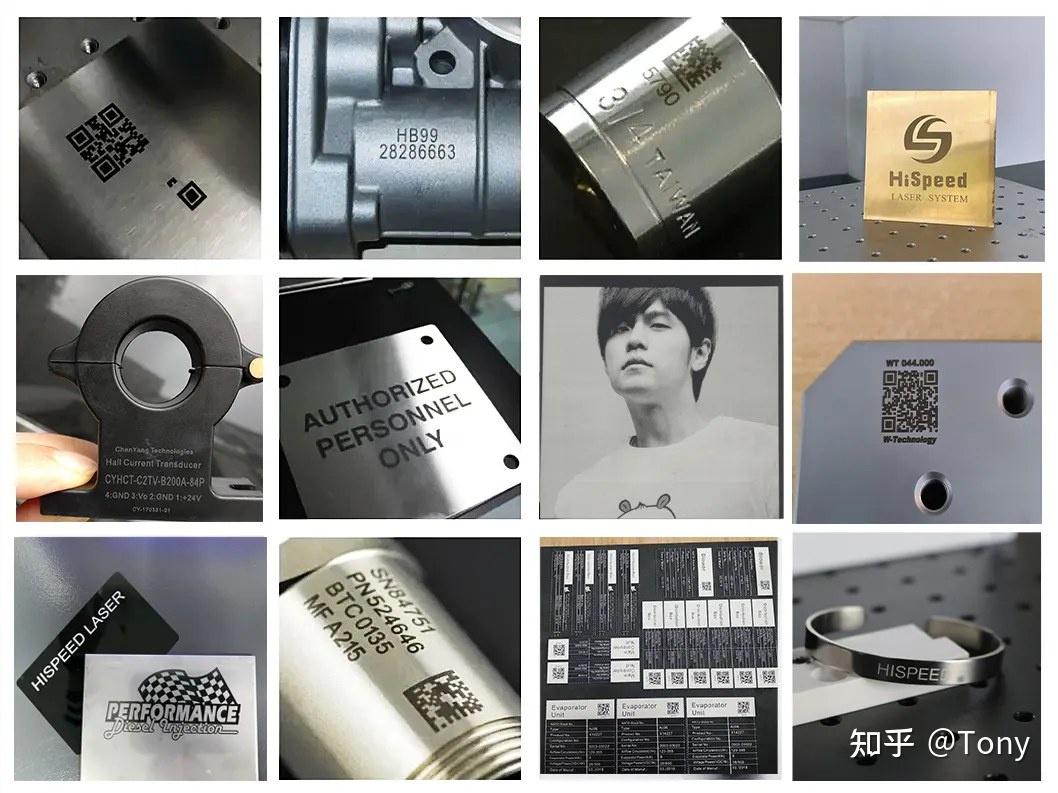

光纤激光金属打标样品
光纤不适合的常见情况：
木头、竹子：通常效果差、发黑不均匀，深雕不如 CO₂；
透明玻璃：对近红外吸收弱，通常不是光纤的默认应用；
热敏塑料：部分塑料在 1064nm 下容易发黄、变形，必须试打。
深度打标提示：金属深雕靠多次填充扫描累积去除，实际深度与功率、频率、扫描速度、填充间距、焦点位置和材料厚度都有关系，单件节拍也要一起算。不要只看“多少瓦”，要看“打多深、多久一件”。
四、CO₂激光打标机适合什么
如果你的产品是木头、竹子、亚克力、皮革这类非金属，CO₂ 通常是主力选项。

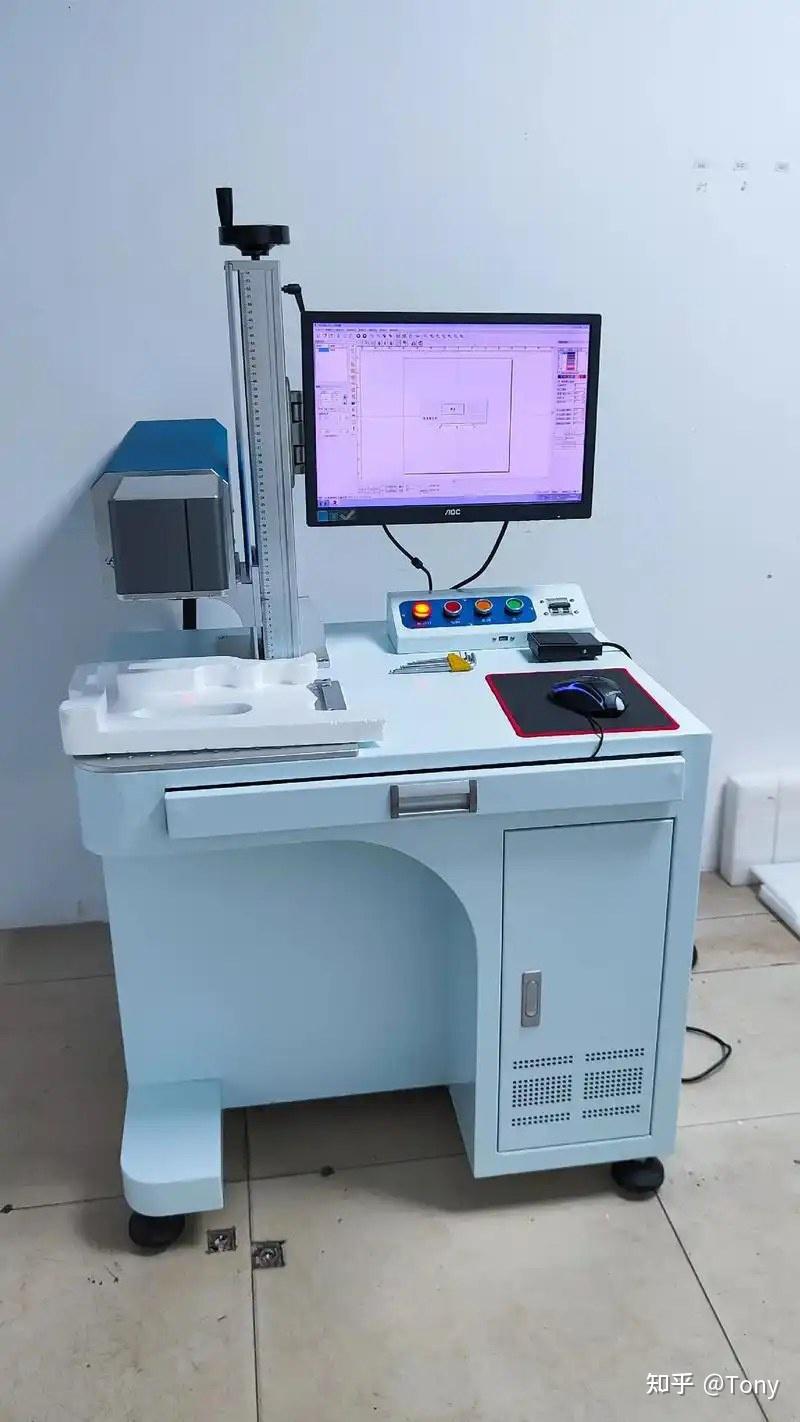

CO₂激光打标机
适合的典型任务：
木材、竹子的雕刻、深雕、浮雕；
亚克力面板的标识、雕刻、切割线条；
皮革、纸张、布料、木质包装盒的表面标记；
部分塑料（以试打为准，不同配方差异很大）。
CO₂ 对有机非金属的吸收好，雕刻时能做出明显的深浅层次，这也是木竹工艺品、礼品、包装行业常用 CO₂ 的原因。

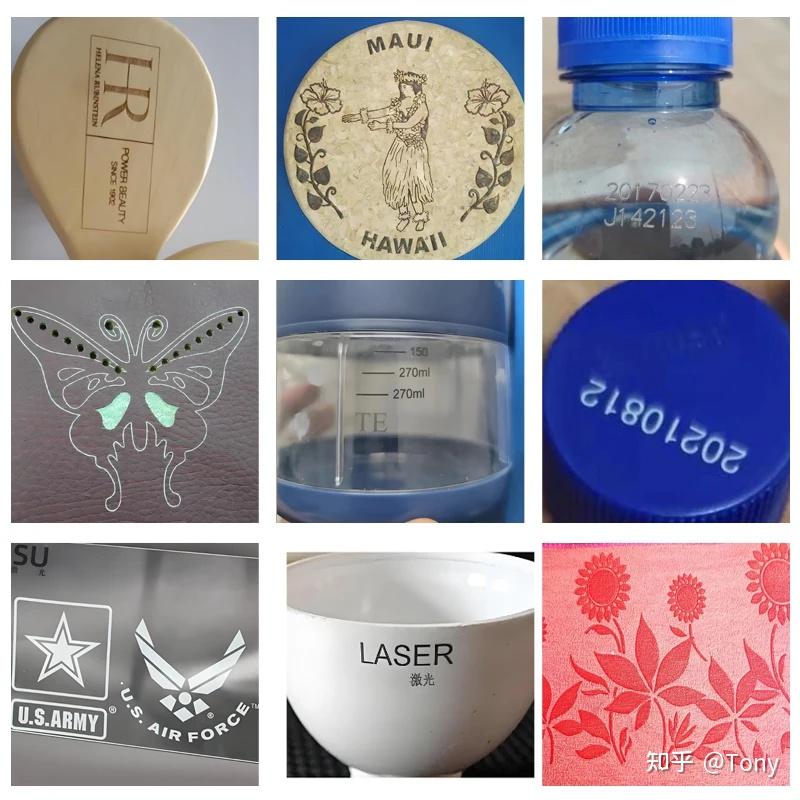

CO₂激光打标案例
需要注意：
木材的种类、含水率、年轮密度会影响雕刻深浅和颜色，松木和硬木的效果可能完全不同；
亚克力的透明度、厚度影响是发泡还是切透，需要按实际样品调参数；
加工有机材料会产生烟尘，生产线需要配套排烟过滤；
焦距与离焦量直接影响雕刻效果，同一台机器不同焦距表现差异很大。
CO₂ 不适合的常见情况：
金属：CO₂ 对多数金属吸收差，通常不作为金属深雕方案（金属件主要看光纤）；
高反光金属表面：效果差，不建议。
五、紫外激光打标机适合什么
如果你的产品是热敏塑料、玻璃、薄膜、精密电子件，紫外值得优先评估。
紫外激光打标机
适合的典型任务：
ABS、PC、PP、PA 等塑料件的精细标记（不同配方、颜色、添加剂效果差异大，必须试打）；
透明或白色塑料、玻璃、薄膜、线缆、连接器的标记；
电子元件、医疗耗材等要求低损伤、高精细度的场景。
紫外波长更短、单光子能量更高，对很多材料的作用更接近“逐层去除”，热影响区通常更小，所以常被称为“冷加工”。但注意：“冷加工”不等于完全没有热量，扫描过慢、重复次数过多，同样可能发黄或变形。

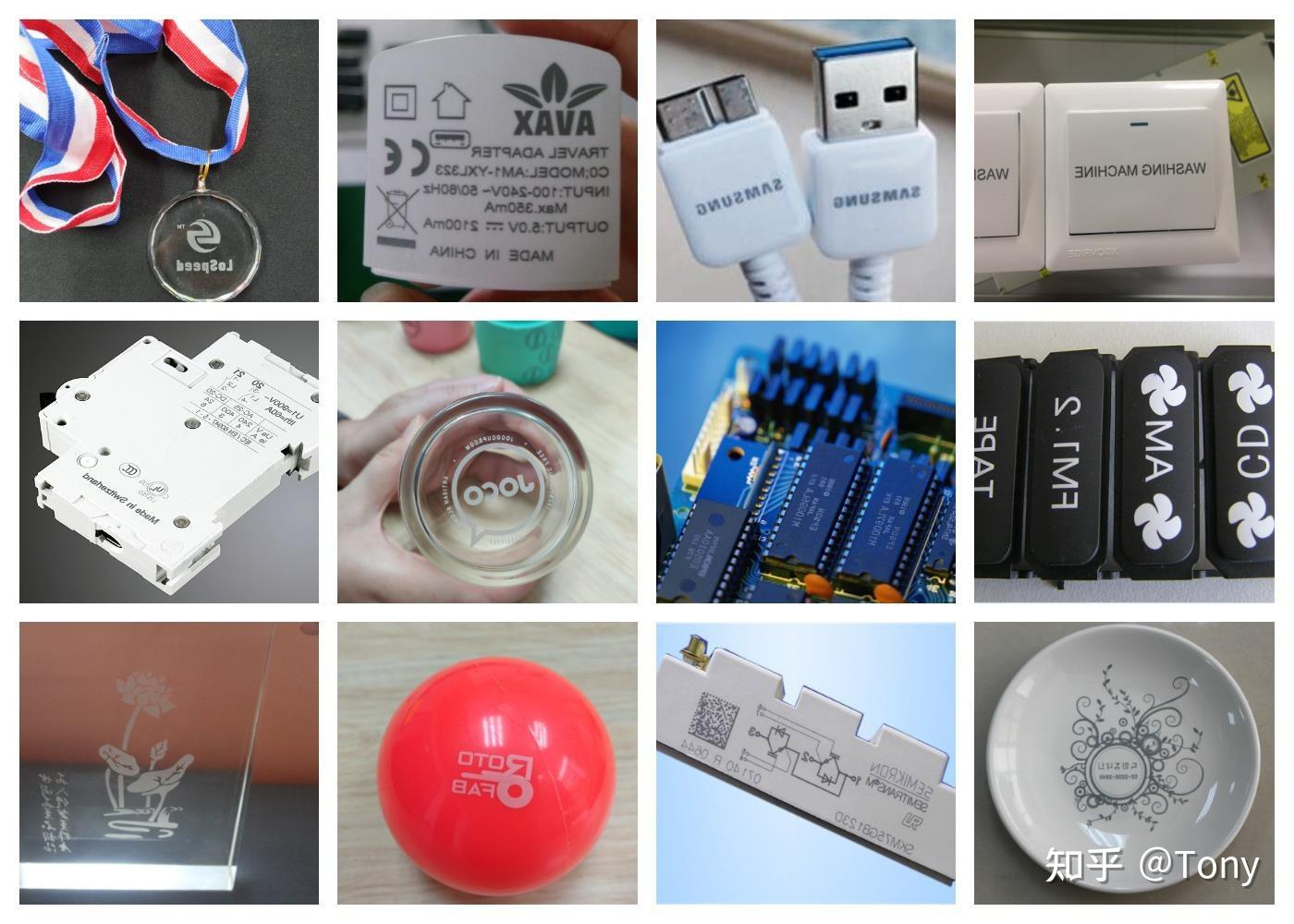

紫外激光塑料打标样品
紫外与深度打标的关系要讲清楚：紫外以精细浅标记见长，深度加工（比如深雕）通常效率不高，一般不是主流深雕方案。如果你主要做大批量金属深雕，紫外通常不划算——这不是“紫外不如光纤”，而是应用方向不同。
另外，紫外设备整套系统复杂度通常更高，采购成本常见高于同功率档位的光纤设备。价格差异不代表“更高级就更好”，只代表应用方向不同。
六、深度打标需求怎么选
目标读者里很多人做的是深度打标，这里单独说清楚。
深度打标（深雕）的核心是“在材料上去除一定深度，并保证效果一致”。不同材料的深度打标，选型完全不同：

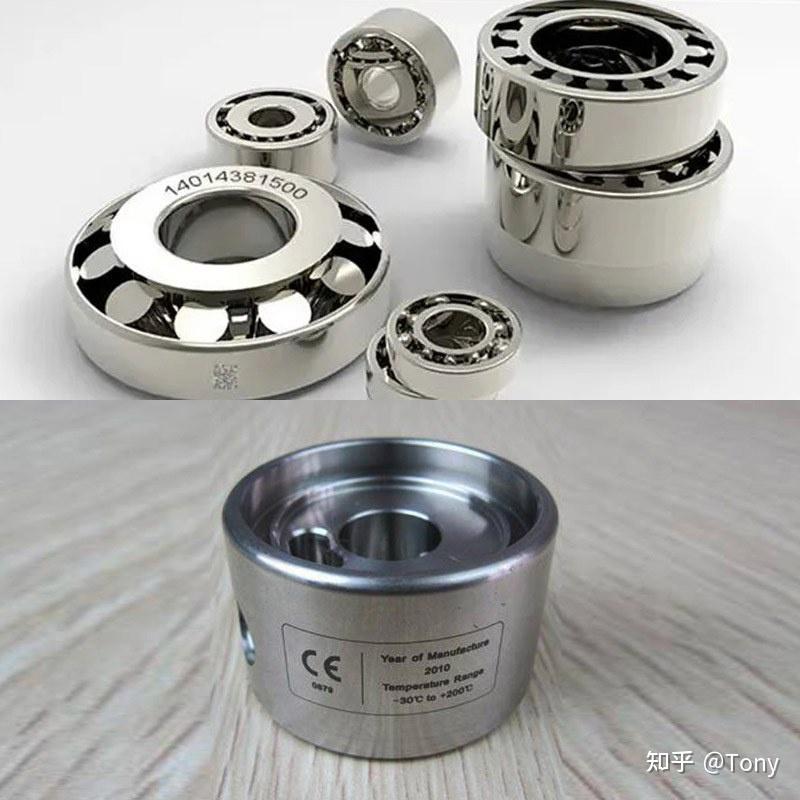

激光深度打标效果
金属深雕（不锈钢、碳钢、铝件刻字、模具、五金）：优先评估光纤激光打标机，通常需要足够功率 + 多次填充扫描，深度和节拍必须试打确认；
木头、竹子深雕（雕刻、浮雕、字画）：优先评估 CO₂ 激光打标机，CO₂ 对木质材料吸收好，深浅层次明显；
亚克力、部分塑料深度雕刻：常见评估 CO₂，部分材料也可能适合紫外或光纤，必须按真实样品试打判断；
精密微结构、深径比要求高的特殊需求：需要单独评估工艺，不要默认某一类一定能打。
选深度打标配置前，至少确认四件事：材料与厚度、目标深度、单件节拍、后续是否有表面处理。这四件事不确定，任何厂家都很难给出靠谱的功率和配置建议。
| 工程师经验问“能不能深雕”之前，先量一下你的工件多厚、想打多深、一天要打多少件。同样的深度，0.5mm 和 1.5mm 对功率和节拍的要求完全不一样。带上实物或参数来问，得到的建议才有意义。 |
|---|
一个基于行业典型参数的代表性场景（非特定客户案例）：以不锈钢铭牌刻字为例（材料、设备、参数均为行业常见水平的代表性演示，不代表任何特定客户案例，也不构成本厂保证值）。
| 项目 | 初始参数 | 优化后参数 |
|---|---|---|
| 激光源 | 20W 光纤（行业常见配置） | 20W 光纤（行业常见配置） |
| 频率 | 60kHz | 80kHz |
| 扫描速度 | 800mm/s | 1200mm/s |
| 填充间距 | 0.03mm | 0.02mm |
| 扫描次数 | 3 次 | 2 次 |
| 效果 | 对比度达标，节拍偏慢 | 对比度达标，单件时间下降约 20%—30% |
以上为基于行业典型参数的代表性场景，非特定客户案例。实际参数必须根据你的材料、表面状态、目标效果和验收标准，通过真实样品试打确定。
七、常见误区与风险
把最容易让人买错的几种说法一次性说清：
误区 1：功率越高越好。不对。功率、频率、脉宽、扫描速度、填充间距、焦点位置共同决定效果。功率过高反而可能烧边、变形，节拍也不一定更快。
误区 2：紫外一定比光纤高级。不对。紫外是高光子能量短波长路线，适配的是塑料、玻璃等精细场景；金属大批量深雕用紫外通常不经济。应用方向不同，没有高低之分。
误区 3：CO₂ 是淘汰技术。不对。木头、竹子、亚克力、皮革这类非金属的雕刻和深雕，CO₂ 至今仍是主力方案。
误区 4：外观一样的机器，配置就一样。不对。激光打标行业大量使用通用机柜外观，但内部激光器、振镜、场镜、控制卡、冷却方式可能完全不同。比较设备必须核对内部配置清单（BOM）、具体型号、测试结果和交付范围，不能只看外观。
误区 5：所有塑料都能打、二维码百分百能读。不对。塑料的配方、颜色、阻燃剂、玻纤含量、表面状态差异极大，同叫 ABS、PC、PP，结果可能完全不同。二维码读取率与码制、尺寸、对比度、读取器和使用环境有关，必须用真实样品和真实读取场景验证。
安全提示：激光打标机在工作时属于激光辐射设备，防护等级需按国家标准 GB 7247.1《激光产品的安全 第 1 部分：设备分类、要求》评估。开放式机型的操作人员应按要求使用防护眼镜，车间需评估防护罩、排烟与人员防护配置；“有防护罩就自动等于最高安全等级”的说法是不准确的，安全等级由实际结构、联锁和测试共同决定。
▲ 数据来源：GB 7247.1《激光产品的安全 第 1 部分：设备分类、要求》。
八、一张表帮你初筛：需求 → 候选类型 → 需要确认的信息
| 你的典型需求 | 优先评估 | 需要进一步确认 |
|---|---|---|
| 金属序列号、Logo、二维码（批量） | 光纤激光打标机 | 表面状态、码制与读取要求、节拍 |
| 金属深度雕刻（刻字、模具、五金） | 光纤激光打标机 | 材料厚度、目标深度、单件节拍 |
| 木头、竹子雕刻与深雕 | CO₂ 激光打标机 | 木材种类与含水率、深浅要求、排烟 |
| 亚克力、皮革、纸张标记与雕刻 | CO₂ 激光打标机 | 厚度、透明度、是否切透、烟尘 |
| 热敏塑料、玻璃、薄膜精细标记 | 紫外激光打标机 | 塑料配方与颜色、热影响要求、节拍 |
| 精密电子件、低损伤精细标记 | 紫外激光打标机 | 工件尺寸、标记精度、批量一致性 |
| 多种材料都要打 | 按主业务先定一台 | 评估多台设备或分阶段采购，别为“什么都能打”牺牲主业务质量 |
判断原则：先满足主业务，再考虑兼顾。如果你的工厂 80% 是金属件，就按金属选光纤；如果主要做木竹工艺品，就按木竹选 CO₂。不要因为“一台机器看起来全能”就放弃主业务的效率和效果。
九、别急着下单：寄样试打的正确做法
类型初筛完成之后，真正决定买哪台的是样品试打。

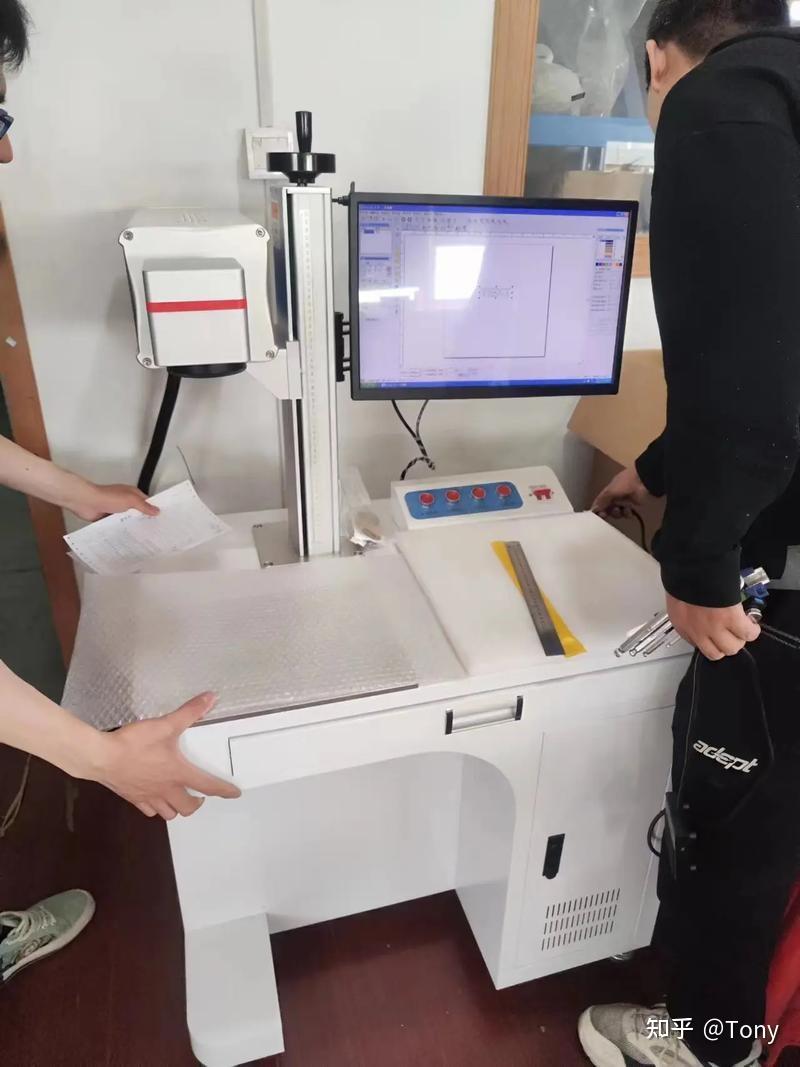

工厂样品测试与调试
正确的试打方法：
提供同批次真实样品（和实际生产材料一致：同牌号、同颜色、同表面处理）；
明确标记内容（文字、Logo、二维码）和目标效果；
让不同方案分别使用各自优化后的参数试打；
用相同的验收标准比较（对比度、边缘、深度、二维码读取、耐擦、批量一致性）；
同时评估完整生产节拍（上下料、定位、打标、验证），不能只算激光扫描时间。
每次试打建议记录：
材料名称、颜色、表面处理、厚度、批次；
激光类型与配置（功率、频率、脉宽等，视设备而定）；
扫描速度、填充间距、焦点位置、扫描次数、打标范围；
单件扫描时间、上下料时间、定位时间、完整节拍；
对比度、边缘、变形、发黄、熔边、裂纹、耐擦性、二维码读取；
连续样品的批量一致性，以及是否达到验收标准。
| 工程师经验寄样前先确认样品和你要量产的材料完全一致。最怕客户拿“样品”来试打，试出来的效果没问题，量产换了材料批次或表面处理，效果立刻不一样。样品一致性，是试打有效性的前提。 |
|---|
FAQ
Q1：光纤和 CO₂ 都能打金属吗？
光纤是金属标记和金属深雕的优先选项；CO₂ 对多数金属吸收差，通常不作为金属方案。少数金属表面（如涂漆金属）可以借助涂层破坏实现标记，但要做真实样品验证。
Q2：塑料到底选紫外还是光纤？
取决于塑料配方、颜色、添加剂和目标效果。热敏塑料、透明或白色塑料、精密件通常优先评估紫外；部分塑料用光纤也能打出深色标记。同类塑料不同配方结果可能完全不同，必须试打。
Q3：我要做深度打标，该选多大功率？
先确认材料与厚度、目标深度和单件节拍，再谈功率。金属深雕常见评估光纤（功率、频率、扫描次数配合）；木竹深雕常见评估 CO₂。脱离材料、深度和节拍谈功率，选型没有意义。
Q4：价格差很多，是不是贵的一定好？
不是。价格差异通常来自激光源类型、系统配置、功能附件和交付范围不同。紫外设备常比同功率档光纤设备贵，但应用方向不同；判断标准是材料能不能有效吸收、效果能不能达验收标准、节拍能不能满足产量，而不是价格高低。
参考资料
GB 7247.1《激光产品的安全 第 1 部分：设备分类、要求》（国家标准，对应 IEC 60825-1）——用于激光辐射等级与安全防护表述。
Raycus（锐科激光）光纤激光器产品公开资料，https://www.raycus.com ——用于光纤激光器常见波长与功率范围表述。
金橙子 EZCAD 激光打标软件官方用户手册 ——用于扫描速度、填充间距、焦点位置等参数概念表述。
JPT（杰普特）激光器产品公开资料，https://www.jptoe.com ——用于 MOPA 光纤激光器脉宽频率调节范围表述。
免责声明：本文中的波长、功率范围与参数为激光打标行业代表性表述，不构成任何具体型号的参数保证；具体效果以真实材料样品测试为准；设备配置、价格、交期与质保以正式报价和合同为准。
下一步：寄样试打，用真实样品验证
如果你正在挑选激光打标机，可以把你的材料、表面状态、打标内容、目标效果和节拍要求发给我们：寄样试打，用真实样品验证类型和配置是否合适。
我们是一家激光打标机整机装配、配置和调试工厂，可以根据你的材料、效果、节拍和预算匹配激光源与配置，并在工厂完成装配、调试、样品测试和交付。
