激光雕刻设置参数图片怎么处理？
适用于金属模具铭牌、钢件标识、五金件等需要明显去料深度的激光雕刻任务
很多人第一次调深雕，会直接把功率拉满、速度降到最低，再把填充间距缩得很小。这样确实可能“更深”，但也很容易同时得到三个问题：边缘过烧、底面沟槽明显、加工时间迅速拉长。真正稳定的深度雕刻，更接近一套分层去料工艺：先用合适的单脉冲能量和扫描密度把材料一层层去掉，再通过换填充角度、清理碎屑、必要时重新对焦，以及单独的精修层，把深度、边缘和底面质量逐步做出来。
如果对象是模具铭牌，这个思路尤其重要。铭牌通常既要求“有深度”，又要求文字轮廓不能塌、细线不能粘连、底面不能像犁沟一样只剩一个方向的纹路。因此，深雕参数不能只看功率，而要一起看功率、速度、频率/脉宽、填充间距、填充角度、重复次数、焦点位置、场镜范围、排烟与工件固定。
一、先分清：深雕不是普通打黑，也不是一次扫描完成
金属激光“打标”可以是表面变色、退镀层、浅蚀刻，也可以是实际材料去除。所谓深度雕刻，核心是持续去除基材，让文字、Logo、编号或纹理形成可测量的凹陷。目标从“看得见”变成“去掉多少材料”之后，参数逻辑就会发生变化。
普通表面标记更关心对比度和外观；深雕则同时关心材料去除率、热积累、重铸/毛刺、边缘斜度、底面纹理和加工时间。同样是50W设备，如果激光源的脉冲结构、频率范围、单脉冲能量不同，能用的深雕参数窗口也可能完全不同。
| 工程师经验：别拿别人的“50W参数”直接复制同样标称50W，调Q光纤和MOPA光纤的频率范围、脉宽、单脉冲能量可能差别很大。参数表首先要和“具体激光源型号 + 场镜 + 材料”绑定，而不是只写功率。 |
|---|
二、真正控制深度的，是一组耦合参数
深雕时最容易犯的错误，是一次只看一个参数。实际上，下表这些变量会同时改变单位面积获得的能量、单脉冲峰值、扫描覆盖密度和热量累积。
| 参数 | 对深雕的主要影响 | 调得过头常见结果 |
|---|---|---|
| 平均功率 | 提高单位时间可用能量，通常有利于去料效率 | 热积累、熔融重铸、边缘发亮或毛刺增加 |
| 扫描速度 | 速度降低会提高单位路径能量 | 过慢可能让材料更多进入熔融而不是干净去除 |
| 频率 | 影响单脉冲能量、脉冲间距和热积累；具体关系取决于激光源 | 不能简单套用“越低越深” |
| 脉宽（MOPA） | 改变峰值功率和能量沉积方式 | 脉宽不合适可能扩大热影响或降低去料效率 |
| 填充间距 | 决定相邻扫描线的覆盖密度与重叠 | 太大会漏扫；太小会重复加热、时间大幅增加 |
| 填充角度 | 改变底面纹理和沟槽方向 | 长期单一角度容易形成方向性沟槽 |
| 重复次数 | 决定累计去料量 | 连续多层不清理/不复焦，后半段效率可能明显下降 |
| 焦点位置 | 决定光斑和能量密度落在材料表面还是凹槽底部 | 深度增加后继续固定Z高度，底部可能逐渐离开最佳焦区 |
| 场镜/光斑 | 影响工作范围、焦点光斑和能量密度 | 大范围场镜未必适合追求高效率深雕 |
▲ 数据来源：IPG Photonics 官方资料说明纳秒脉冲光纤激光可用于 marking / drilling / scribing / engraving，并强调工艺需要按应用调整激光参数。

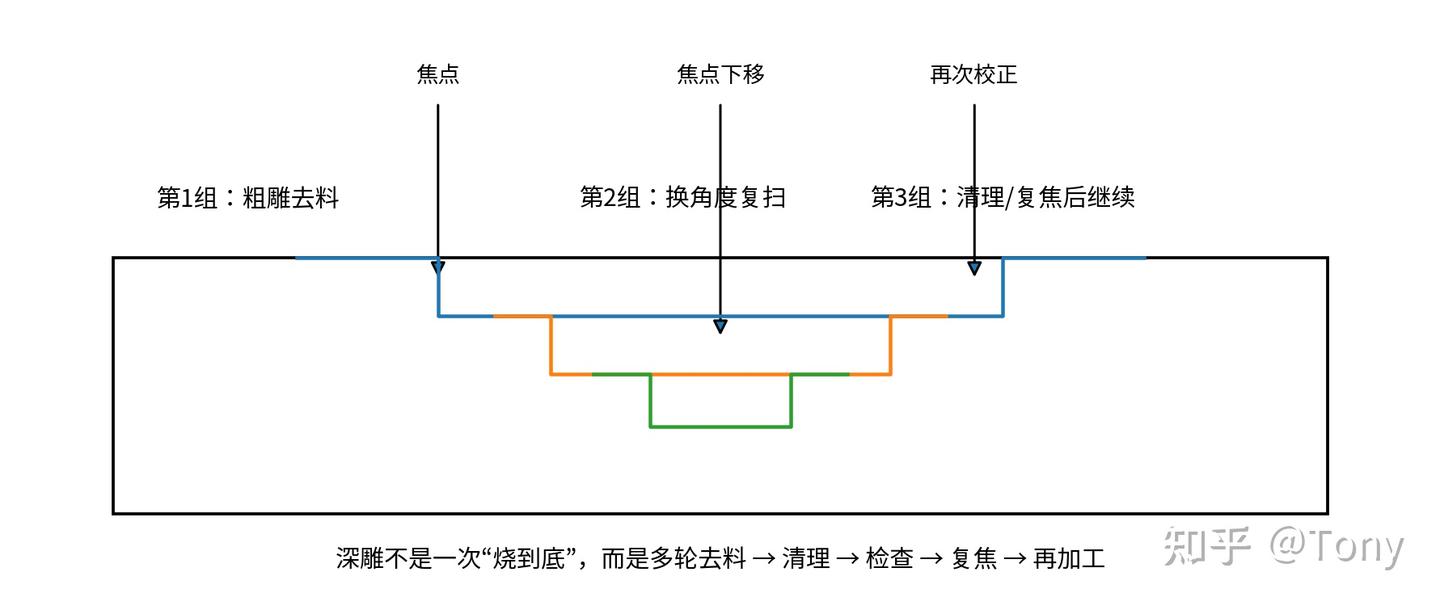

三、分层雕刻：粗雕、清理、复焦、精修
深雕最实用的操作方式，不是连续几十层完全相同的参数，而是把加工拆成“组”。一组负责快速去料，一组结束后做清理、观察和必要的Z向补偿，再进入下一组。这样做的目的，是让后面的激光仍然有效作用在凹槽底部，而不是被碎屑、焦点偏离和过热边缘拖慢。
- 粗雕层：优先建立稳定去料，而不是一开始追求底面好看
粗雕阶段的任务是把材料稳定移走。可以先把功率设在设备允许的较高工作区间，再通过速度、频率和填充间距寻找“去料明显、但熔融不过量”的窗口。这里的判断标准不是颜色越黑越好，而是每组加工后实际深度是否增加、边缘是否仍可控、底部是否没有大量重铸堆积。 - 每组换填充角度，避免把底面“犁”成同一方向
如果每一层都用0°同方向填充，扫描线会不断落在近似相同的位置，底面更容易出现一条条方向性沟槽。更实用的做法是让不同层或不同加工组交替角度，例如0°/90°，或45°/135°。对于需要更均匀底面的模具铭牌，还可以把粗雕和精修使用不同的角度组合。
▲ 数据来源：Beijing JCZ Technology 官方 EZCAD2 产品说明支持角度填充、交叉填充、填充距离/轮廓可调，并支持3层填充分别设置参数。
实际操作时，填充角度、线间距和轮廓开关都需要回到软件的填充设置中确认。参数名称可以直接看到，但真正关键的是把软件选项与前面的分层策略对应起来：粗雕层负责稳定去料，交叉角度用于打散方向性沟槽，轮廓则按组或在精修阶段单独控制。

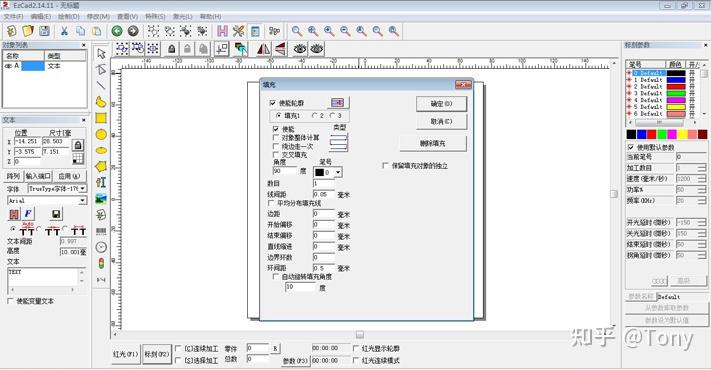

EZCAD 填充参数设置界面
- 深度增加后，要重新确认焦点
刚开始时，焦点在原始工件表面。随着材料被去掉，真正需要继续加工的位置变成凹槽底部。如果深度已经大到超出当前光学系统的有效焦深，仍然保持同一Z高度，光斑会变大、能量密度下降，表现出来就是“前几层很快，后面越来越慢”。
普通2D设备可以通过分组加工后调整Z高度来补偿；如果任务本身包含明显高低差、浮雕或深腔，而且需要连续动态保持焦点，则应评估3D动态聚焦系统，而不是把所有深雕任务都硬压在固定焦平面上。
▲ 数据来源：JCZ G3-3D 官方资料列出 mold processing、surface treatment、deep engraving 等应用，并给出不同场镜配置下的Z向焦距范围。 - 每组加工后清理碎屑，别让粉尘继续挡光
深雕会产生金属粉尘、微粒和局部重铸物。尤其是窄字槽、细小Logo或深腔，如果碎屑长期停留在凹槽内，后续能量会被污染层和颗粒部分吸收或散射，底部去料效率下降，边缘却可能继续受热。因此，合理的排烟、气流方向和分组清理不是“辅助动作”，而是深雕工艺的一部分。
| 工程师经验：深度突然“打不下去”，先别只加功率如果前几组去料正常，后面明显变慢，优先检查三件事：凹槽底部是否已经离焦、是否积了大量粉尘/重铸物、激光扫描是否长期落在同一沟槽。很多时候，先清理+复焦+换角度，比继续降速度更有效。 |
|---|
四、边缘重叠怎么设：核心不是一个固定毫米数，而是相对光斑
“填充间距”本质上是相邻扫描线之间的中心距离。间距越小，相邻扫描带重叠越多；间距越大，单位面积被重复覆盖的次数越少。对深雕来说，重叠太少会出现条纹、漏扫和局部高低差；重叠太多则会把大量时间花在重复加热同一片区域。

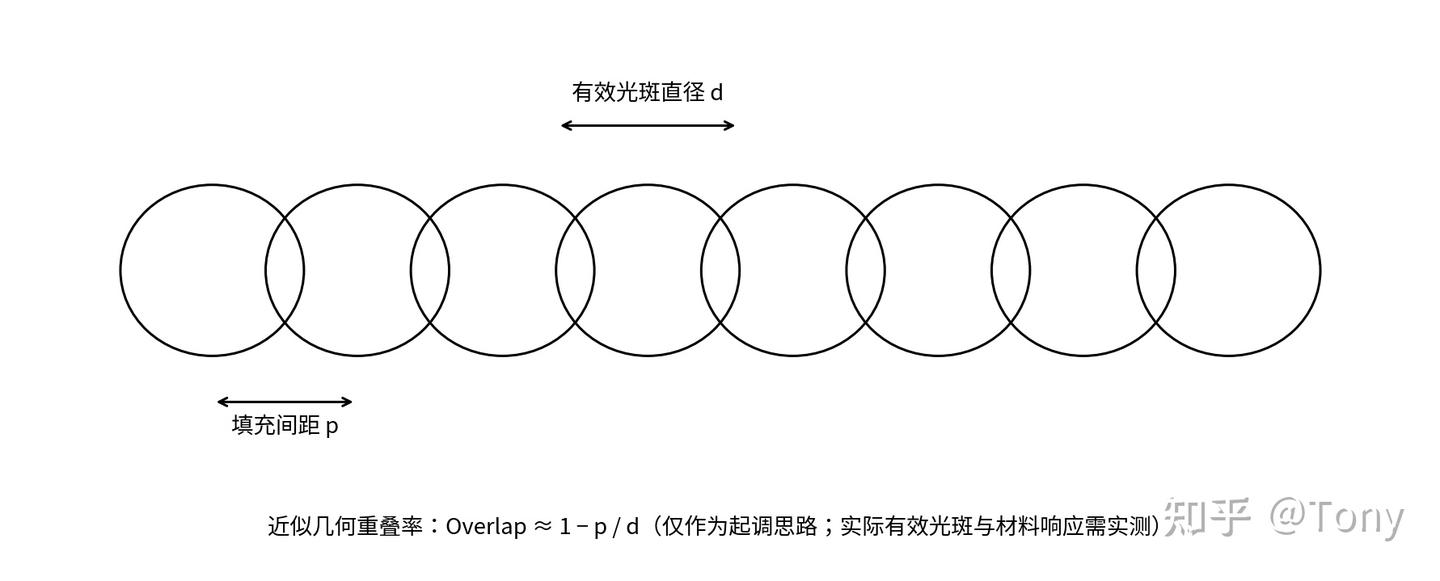

如果把有效光斑直径记为 d、填充间距记为 p，在 p < d 的简单几何近似下，可以用“重叠率 ≈ 1 − p/d”理解调参方向。这个公式不是材料去除模型，只用于帮助你理解：真正有意义的是“间距相对于有效光斑多大”，而不是死记0.02 mm、0.03 mm或0.05 mm。
- 实操起点：先从中等重叠开始，再看底面和去料率
对于常见纳秒光纤深雕，可以把填充间距先设成有效光斑直径的大约0.5—0.8倍作为试打起点，再根据底面纹理和单组去料量调整。很多常见打标系统中，0.02—0.05 mm会落在一个常见的测试区间，但它绝不是跨设备通用值：换场镜、换振镜、换激光源、换材料后都要重新验证。 - “Follow Edge / 轮廓”不要默认每一层都烧
深雕文字边缘常需要轮廓扫描来保持清晰，但如果每一层都额外跑一遍外轮廓，边界会比内部填充接受更多重复能量，容易出现边缘发亮、圆角扩大、毛刺或局部过深。比较稳妥的思路是：粗雕层以填充去料为主；隔几层做一次轮廓校正，或把主要轮廓精修放在最后的清理层。
对于细小字体和窄槽，边缘更要谨慎，因为内部填充本来就已经与轮廓高度重叠。轮廓次数、速度和功率最好单独设一组参数，而不是复制粗雕填充参数。 - 轮廓边缘出现台阶或“外圈更深”，优先这样改
减少轮廓执行次数：例如从“每层一次”改成“每个加工组一次”或只在最终精修执行。
提高轮廓扫描速度，或降低轮廓的单位面积能量，让它承担“修边”而不是“继续大幅去料”。
把填充终止位置、轮廓偏移和线间距一起检查，避免填充最后一条线与轮廓线完全叠烧。
如果外边缘已经熔化圆钝，不要继续靠增加轮廓次数“修直”，应先降低边界热积累。
五、功率、速度、频率：为什么不能只记“低频+慢速”
在很多调Q光纤激光器上，降低频率往往会让单脉冲能量上升，因此常被用于增强材料去除。但这个经验不能跨激光源直接复制。不同型号对频率、脉宽和脉冲能量的设计完全不同，尤其是MOPA。
一个很典型的例子：Raycus RFL-P50QB 是50W调Q脉冲光纤激光器，官方给出的重复频率范围为50—100 kHz、脉宽约120—150 ns、最大单脉冲能量1 mJ；JPT M8 50W MOPA 官方规格则给出1—4000 kHz、1—350 ns、最大脉冲能量可到4 mJ。两台都是“50W”，可调参数窗口却根本不是一回事。
▲ 数据来源：Raycus RFL-P50QB 官方产品规格；JPT M8 20–50W MOPA 官方产品规格。这里用于说明“同功率不同光源参数窗口不同”，不代表两者在任意材料上的深雕性能直接高低。
| 工程师经验：先找“去料窗口”，再追求表面质量深雕粗加工时，可以先找到单位时间去料比较高、又没有明显熔塌的参数窗口；最后再用更快扫描、不同角度、更密或更细的精修参数清底和修边。粗雕和精修用同一套参数，往往两头都做不好。 |
|---|
六、一套可复制的深雕调参流程
下面这套流程比“抄参数表”更适合工厂现场，因为它能把设备差异、材料差异和目标深度纳入同一个试打逻辑。
固定前提：记录材料牌号/表面状态、激光源型号、场镜范围、焦距、工件固定方式、排烟状态。
做小区域基准试样：不要一上来就打完整铭牌，先用代表性的实心块、细字和边框组合测试。
粗调功率与速度：在激光源允许范围内，用较高功率区间，从中等速度开始，观察每组去料量和熔融程度。
再调频率/脉宽：目标是提高有效材料去除，而不是单纯追求颜色更黑。
设填充间距：从中等重叠起步，观察底面是否漏扫、是否出现过密重烧。
交替填充角度：至少用两组不同方向，避免方向性沟槽持续累积。
按组加工：每3—10层作为一组进行观察；具体组大小由热积累、深度和节拍决定。
组间清理并检查焦点：深度增加后，按实际凹槽底面重新确认焦点位置。
最后单独精修：用更适合修边/清底的参数跑1—数次精修，不再追求最大去料。
测量而不是凭眼睛判断：记录深度、加工时间、边缘状态和底面粗糙趋势，建立该材料的参数库。

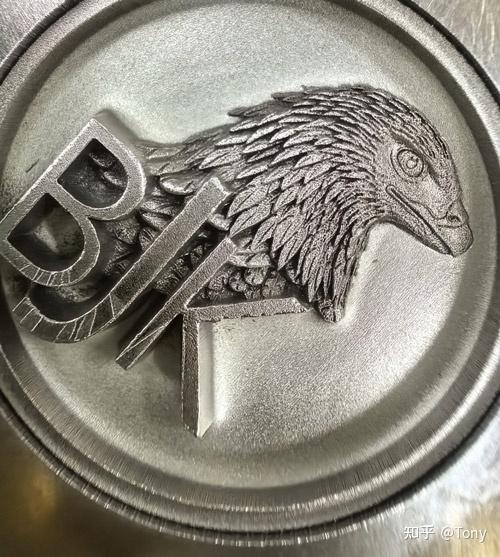

下面这类金属深雕样品，可以直观看出为什么深雕不能只追求“越深越好”。真正需要同时控制的是立体层次、细线轮廓、局部转角、底面纹理和热积累。如果某一项只靠继续加功率或继续减速来解决，往往会把另一项质量拉坏。
七、一个代表性计算：为什么“更密+更慢”会让时间迅速变长
假设要填充一个20×20 mm实心区域，只用最简单的平行线估算扫描路径，忽略加减速和跳转时间：单层总扫描长度大致可以理解为“面积 ÷ 填充间距”。
| 代表性设置 | 近似单层路径/时间 | 说明 |
|---|---|---|
| 方案A：间距0.02 mm，速度200 mm/s | 路径约20,000 mm；理论扫描约100 s/层 | 覆盖密、慢速，单位面积能量高，但时间代价很大 |
| 方案B：间距0.04 mm，速度400 mm/s | 路径约10,000 mm；理论扫描约25 s/层 | 路径减半、速度翻倍，理论扫描时间约为A的1/4 |
这不是在说方案B一定更好，因为每层实际去除深度可能不同。它要说明的是：填充间距和速度一旦同时向“更密、更慢”调整，加工时间会非线性地迅速增加。真正应该比较的是单位时间去除量、边缘质量和最终深度，而不是只看某一层打得多黑。
说明：以上为基于几何扫描路径的代表性场景，用于解释参数对效率的影响，非特定客户案例，也不代表任何材料的最终深度。
八、模具铭牌深雕，稳定性应该看什么
深雕本身就是很好的设备稳定性测试，因为同一个图形会被重复扫描很多次。真正有说服力的不是“第一次能打深”，而是多轮加工后位置、边缘、底面和中心—边缘一致性仍然可控。
重复定位：多轮扫描后文字轮廓不能明显重影或漂移。
中心与边缘一致性：同一铭牌不同位置的深度和底面状态不能差异过大。
长时间输出：连续多组深雕后，去料趋势不能出现无法解释的明显衰减。
焦点与Z轴重复性：每次复焦或高度补偿后，工艺结果能回到同一窗口。
边缘热积累：细字、转角和封闭区域不能持续扩大或塌边。
参数可复现：相同材料、相同表面和相同配置下，保存的参数文件应能够重复得到接近的结果。
Zhuorui Laser 的定位是整机装配、配置、调试和供应工厂。对于深雕项目，更有价值的工作不是简单把某个激光器装进机柜，而是根据材料、目标深度、雕刻面积和节拍选择合适的激光源、场镜和控制方案，再通过真实样品测试把参数窗口调出来。最终深度和时间应以客户真实材料测试为准。
深雕属于长时间、多轮次、重复扫描工艺，所以设备外观本身并不能证明深雕能力。更值得核对的是激光源与光学配置、振镜重复性、Z轴复焦重复性、工件固定、排烟以及参数文件能否稳定复现。

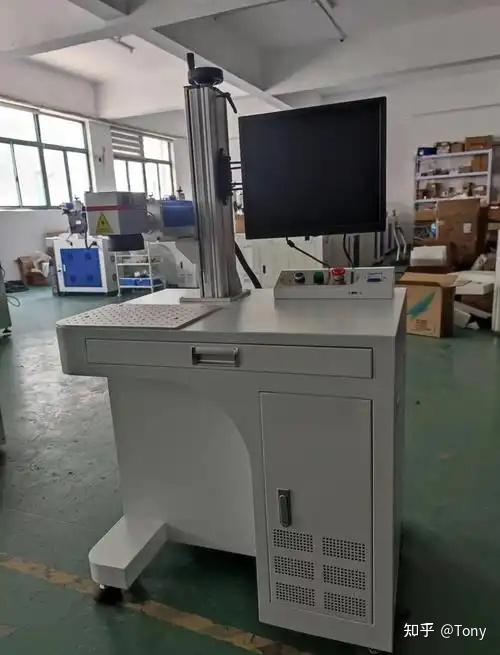

光纤激光打标机设备结构
九、什么时候要考虑3D动态聚焦，而不是继续用普通2D硬打
普通平面模具铭牌、深度不大且可以分组手动补焦时，2D振镜系统就能完成很多深雕任务。但出现以下情况时，应评估3D动态聚焦：
雕刻本身包含明显的高低差或浮雕轮廓；
凹槽深度增加后，固定焦平面已经无法覆盖整个加工深度；
工件原始表面就是曲面、斜面或多高度结构；
希望减少人工分组调Z，并让焦点随轮廓变化；
需要把深雕与大范围、高低差加工组合在同一程序中。
需要注意，3D打标是一种动态聚焦/三轴光学控制能力，不等同于普通旋转轴，也不是所有深雕都必须上3D。是否需要，取决于实际深度、高低差、加工范围和节拍。
十、想让厂家帮你做深雕方案，最好一次把这些资料给全
如果你要做模具铭牌、钢件编号、深Logo或其他金属深雕，询价和试样时不要只问“50W能不能打深”。建议一次提供：
材料牌号和表面状态，例如碳钢、不锈钢、铝合金、镀层或热处理状态；
工件尺寸、照片或2D/3D图；
实际雕刻区域尺寸；
目标深度，以及是否有深度公差；
文字/Logo/图案文件，尤其是最小线宽和最小字体；
允许的边缘毛刺、底面纹理和外观要求；
单件期望加工时间和日产量；
是否需要自动对焦、3D动态聚焦、夹具或自动化上下料；
如果已有旧设备，提供现有激光源型号、功率、场镜和当前参数。
FAQ｜深度雕刻常见问题
Q：激光打标机功率越高，深雕一定越快吗？
A：不一定。更高平均功率通常有利于提高材料去除能力，但实际速度还受单脉冲能量、频率/脉宽、光斑、场镜、材料、填充策略和排烟影响。功率只是其中一个变量。
Q：填充间距越小，深度一定越深吗？
A：在一定范围内，更小间距会增加覆盖和重复能量，但过小会让热积累和加工时间快速上升，甚至增加熔融重铸。应该以单位时间去除量和底面质量判断，而不是无限缩小间距。
Q：深雕为什么要换0°、90°或45°、135°角度？
A：主要是减少长期沿同一方向形成的沟槽，让不同层的能量分布更均匀。角度组合不是固定答案，应按图形、填充方式和底面要求测试。
Q：普通50W光纤机可以做深雕吗？
A：可以做一定范围的金属深度雕刻，但是否满足目标深度和节拍要看具体激光源、材料、雕刻面积和时间要求。较大面积、较深、批量节拍严格的任务，应把100W以上或更适合的高脉冲能量方案一起评估。
Q：模具铭牌深雕需要3D激光打标机吗？
A：不一定。平面铭牌可以通过2D系统分层加工并手动/电动补焦；当深度、高低差或曲面范围超出固定焦平面能力时，再评估3D动态聚焦更合理。
结语：深雕真正的参数，不是一张“万能表”
深度雕刻的核心不是把功率、低速、小间距全部堆到极限，而是建立一套可以重复的材料去除流程：粗雕层负责效率，换角度减少方向性沟槽，分组清理保证后续能量有效到达底部，深度增加后及时复焦，最后再用独立精修层控制边缘和底面。
如果你的项目是模具铭牌、钢件编号、深Logo或需要明确深度的工业标识，可以把材料、尺寸、目标深度、图案文件和期望节拍发给我们。Zhuorui Laser 可根据实际应用评估激光源、场镜、焦距、填充策略和是否需要3D动态聚焦，并建议先用真实材料做样品测试，再确定最终设备配置和深雕参数。
参考资料
Beijing JCZ Technology Co., Ltd.｜EZCAD2 Software + LMC Series Control Card — 官方链接。用于核对EZCAD2支持角度/交叉填充、填充距离与轮廓调整、多层填充参数。
Beijing JCZ Technology Co., Ltd.｜G3-3D — 官方链接。用于核对3D扫描模块在模具加工、曲面标记和深雕中的应用及Z向焦距范围。
Raycus｜RFL-P50QB 50W Q-Switched Pulse Fiber Laser — 官方链接。用于说明具体50W调Q光源的频率、脉宽、单脉冲能量范围。
JPT Laser｜M8 20–50W MOPA Fiber Laser — 官方链接。用于说明MOPA 50W与调Q 50W的可调频率、脉宽和脉冲能量窗口并不相同。
IPG Photonics｜Infrared Nanosecond Fiber Lasers — 官方链接。用于核对纳秒脉冲光纤激光在打标、钻孔、划线、雕刻等精密加工中的应用。
ISO｜ISO 11553-1:2020 Safety of machinery — Laser processing machines — 官方链接。用于激光加工设备的安全边界提醒。
免责声明：本文参数区间和计算示例用于说明调参逻辑，不构成对特定材料、深度、节拍或表面质量的保证。实际深雕结果受材料牌号、表面状态、激光源型号、光学配置、工件几何、排烟与设备状态影响，应以真实材料样品测试和最终验收标准为准。
