紫外激光打标机打塑料发黄怎么解决
PE、PVC 等敏感塑料的 UV 冷加工调参逻辑与寄样试打方法
| 核心结论针对 PE、PVC 等热敏或配方敏感塑料，黄变通常不是“UV 机器不行”这么简单，而是单位面积能量、脉冲重叠、重复遍数、焦点状态与材料配方共同作用的结果。正确做法是先判断黄变形态，再按功率、速度、填充线距、遍数、频率和焦点的顺序做小步对照试验；如果低剂量下仍然黄、对比度又上不去，就要停止用更高能量硬顶，转向材料配方、色母/添加剂或其他波长方案评估。 |
|---|
先说结论：UV“冷加工”不等于完全没有热影响
紫外激光打塑料出现发黄，第一反应不应该是“换一台功率更低的机器”，也不应该直接把功率拉到很低。真正要控制的是材料表面在一次完整打标中收到的总能量，以及这些能量在时间和空间上是否过度重叠。
工业 UV 打标常见波长为 355 nm，短波长有利于减小热影响区并获得更精细的标记，但“冷加工”只是相对于以热过程为主的加工方式而言。只要材料吸收了能量，就仍可能出现局部升温、光化学改性、颜色变化，甚至在高剂量或重复照射下发生材料降解。因此，“UV 绝对不发黄”“UV 完全没有热影响”都不是严谨说法。
对 PE、PVC 这类材料，更要把“材料牌号、颜色、色母、填料、阻燃剂、表面状态、批次”一起看。两块肉眼看起来一样的白色塑料，用同一组参数打出来，结果可能完全不同。
先判断：你的“发黄”是哪一种？
同样叫“发黄”，现场其实常见四种完全不同的现象。只有先分清类型，调参才不会越调越乱。
第一种是文字或图案边缘出现淡黄色光晕，中心颜色还可以。它往往说明轮廓、填充或脉冲在边缘区域的重叠偏高，局部剂量超过了材料的颜色稳定窗口。
第二种是整个填充区域都有浅黄底，尤其是大面积 Logo、实心字体更明显。这时优先怀疑填充线距过小、交叉填充、遍数过多，或者扫描速度太慢。
第三种是第一遍看起来很干净，第二遍为了“加深一点”以后开始变黄。这是典型的累计剂量问题：第一遍已经到达可接受反应区，第二遍继续照射只是在把材料推向热/光降解区。
第四种是已经把能量降得很低，黄变仍然存在，同时对比度也始终上不去。这个时候不要再靠加功率追颜色，应该怀疑材料配方本身对 355 nm 的响应窗口太窄，或需要激光标记添加剂、色母体系调整，甚至重新评估其他波长。

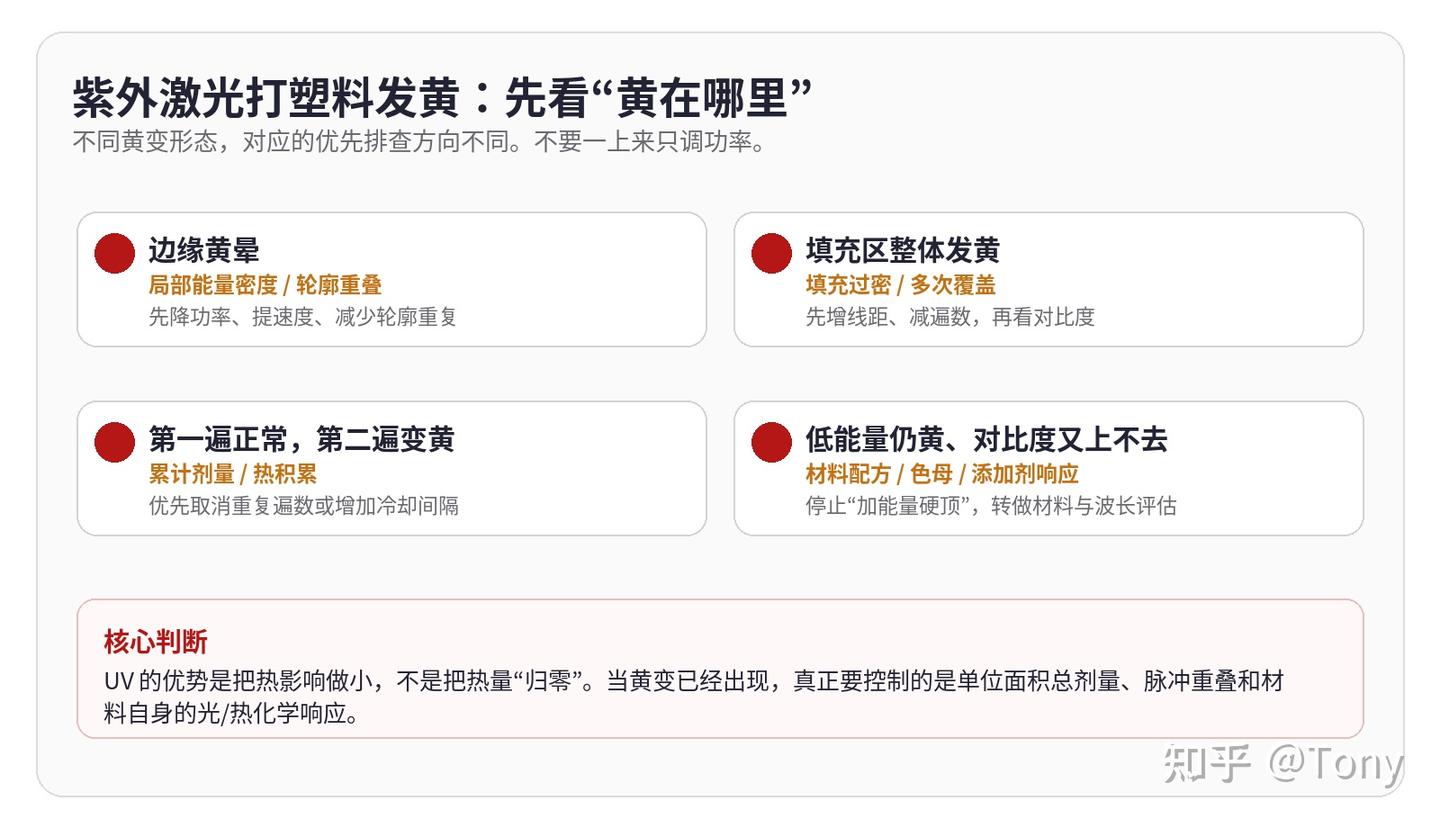

黄变故障判断路径
黄变的底层原因：不是一个参数，而是“单位面积总剂量”
在 EZCAD 这类打标系统里，功率、扫描速度、频率、填充线距、打标遍数都能改变材料最终接收到的能量分布。工程上更实用的思路不是死记某个参数，而是问一句：同一块区域到底被照了多少次、每次照得有多强、两次照射之间有没有足够时间把热量散掉？
例如，功率偏高会直接提高能量输入；速度过慢会延长单位面积驻留时间；填充线距太小会增加相邻线之间的重叠；交叉填充相当于让同一区域接受第二个方向的扫描；重复打标则直接把累计剂量往上叠。频率也会影响单脉冲能量和脉冲间距，但它必须结合具体 UV 激光器的功率-频率曲线判断，不能简单理解成“频率越高越冷”。
▲ 数据来源：北京金橙子 EZCAD2/LMC 官方产品说明明确列出功率、脉冲频率、Hatch 距离等可调加工参数；具体可用范围仍以所配置激光器规格为准。
| 工程师经验 1｜先保住底色，再追对比度浅色塑料一旦开始黄，后面再靠降低速度、缩小线距或增加遍数去追“更黑”，通常只会把黄色做得更明显。调试顺序应该反过来：先找到完全不黄或黄变最低的能量窗口，再从这个窗口往上追可接受对比度。 |
|---|
实操调参顺序：先降总剂量，再重新追对比度
如果样品已经发黄，建议按下面的顺序处理，而不是六七个参数一起乱改。
第一步，先把重复遍数减下来。对热敏塑料，第一遍如果已经有可读标记，就不要默认再补一遍。尤其是大面积实心填充，2 遍、3 遍很容易把本来干净的底色做黄。
第二步，小步降低功率，同时提高扫描速度。实际调试中更稳妥的方式是每次只改一个台阶，例如先把功率降低一档、速度提高一档，再比较黄边、对比度和边缘清晰度。目标不是最低功率，而是在“不黄”的前提下找到仍能形成稳定对比度的最低有效剂量。
第三步，放大填充线距。很多发黄并不是单个脉冲过强，而是线与线之间重叠得太密。线距放大后，如果底色明显变干净但图案出现条纹，再回调到介于两者之间的折中值。
第四步，再处理频率。频率必须和当前 UV 激光器的输出特性一起看。某些激光器在不同频率下平均功率、单脉冲能量和脉宽会变化，所以“把频率调高”并不是通用答案。正确做法是保持其他主变量稳定，用 2—3 个频率点做样片矩阵。
第五步，必要时做轻微离焦。轻微离焦可以扩大光斑、降低峰值能量密度，有时能缓解黄边，但代价是细线和小字符边缘可能变钝。因此离焦只能小步试，不应该用大幅离焦去掩盖错误能量设置。
第六步，再决定是否需要交叉填充、轮廓补打或更细的线距。热敏材料优先从“单向填充、一遍完成”开始建立窗口，最后才增加额外扫描动作。

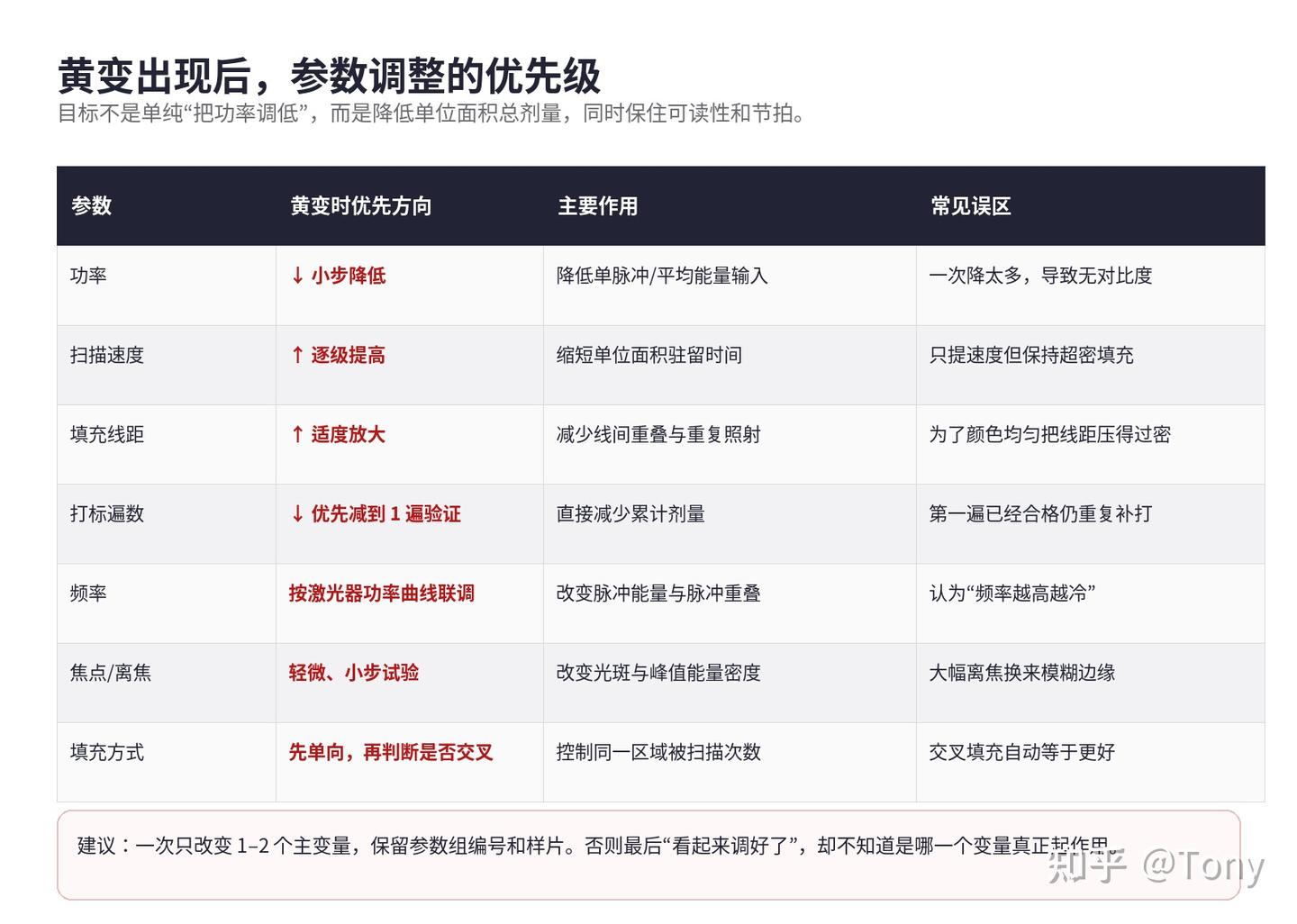

紫外塑料黄变调参优先级
| 工程师经验 2｜频率不是一个可以单独理解的旋钮不同 UV 激光器在不同频率下的平均功率、单脉冲能量和脉宽响应并不完全一样。同样从 30 kHz 调到 60 kHz，在不同激光源上得到的材料反应可能相反。先看激光器规格，再做频率点阵，不要套“高频一定更冷”。 |
|---|
PE：对比度不够时，最容易犯的错是继续堆能量
PE 包括 HDPE、LDPE 等不同体系，同样是“PE”，颜色、色母、无机填料、回料比例和稳定剂都会显著影响激光响应。有些 PE 在 355 nm 下能得到干净清晰的标记，有些则会出现“颜色上不去、但黄变先出现”的情况。
这类问题的判断重点是：当功率继续增加、速度继续降低时，对比度是否仍在有效提升？如果颜色已经进入平台区，但黄边和表面损伤却快速增加，说明你已经越过了这批材料的工艺窗口。继续加能量不会把效果“调出来”，只会把材料打坏。

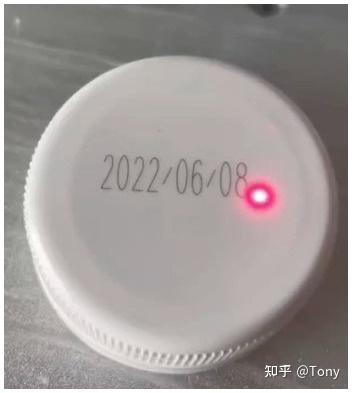

塑料件 UV 日期标记样品：调参时同时检查标记对比度与底色变化
这时应优先确认材料供应商是否使用激光标记色母或添加剂、是否能调整颜料/填料体系，或者通过样品对比评估 355 nm 与其他波长的差异。设备参数只能在材料允许的窗口里优化，不能替代材料本身的光学和化学响应。
▲ 数据来源：JPT 355 nm UV 激光器官方应用资料将 PE、PET 等塑料列为可用于激光标记的材料，同时给出不同型号的频率和脉宽范围；最终效果仍需针对具体材料验证。
| 工程师经验 3｜同是 PE，也要把批次变化当成工艺变量PE 的色母、填料、回料比例或供应商一变，原来的参数可能马上漂移。量产时建议把“材料供应商/牌号/颜色/批次”写进参数文件或工艺卡，而不是只保存 EZCAD 参数。 |
|---|
PVC：如果出现黄变，要同时考虑工艺和材料降解
PVC 比普通 PE 更需要谨慎。PVC 的黄色不一定只是“表面被烤黄”，它还可能和材料发生脱氯化氢、形成共轭多烯结构等降解过程有关。已有聚合物老化研究显示，PVC 的黄变与脱氯化氢及共轭多烯序列增长密切相关。对 UV 打标来说，这意味着你既要控制热积累，也要避免把 UV 剂量推到明显光化学降解区。
所以，PVC 打标建议从低累计剂量开始：一遍完成、较快扫描、较疏填充，再逐步提高到刚好能满足可读性的位置。大面积深色填充、反复补打和追求“越黑越好”通常不是好方向。
另外，PVC 在受热或分解条件下可能产生含氯的腐蚀性/刺激性分解产物，其中包括氯化氢。现场必须配置有效排烟与过滤，并结合材料 SDS 和设备安全要求评估，不建议在没有抽风和防护的开放环境里反复试打 PVC。
▲ 数据来源：PVC 黄变机理参考 Polymer Degradation and Stability 相关研究；氯化氢职业危害参考 NIOSH；激光设备安全边界参考 GB/T 7247.1-2024。
一个更稳的打样方法：不要找“神参数”，做三组相对剂量样片
下面这套方法比直接抄别人参数更适合 PE、PVC 等配方敏感材料。假设你已经有一组“能打出来，但有黄变”的基准参数 A，不需要关心它具体是 3W 还是 5W，也不需要照搬某个绝对数值。
把 A 作为 100% 相对剂量基准，然后做 B、C 两组。每次只改变最关键的几个变量，并给样片编号。这样你最终得到的是这批材料自己的参数窗口，而不是网上的一组“神参数”。
| 组别 | 相对功率 | 扫描速度 | 填充线距 | 遍数 | 预期现象 |
|---|---|---|---|---|---|
| A 基准 | 100% | 1.0× | 1.0× | 2 | 能打出，但已有黄变 |
| B 降剂量 | 70–80% | 1.3–1.5× | 1.3–1.6× | 1 | 黄变明显下降，对比度仍可用 |
| C 保底色 | 60–70% | 1.5–1.8× | 1.5–1.8× | 1 | 底色最干净，但对比度可能下降 |
以上为基于行业典型调试逻辑的代表性场景，只用于说明“相对剂量如何递减”的方法，不是固定机器参数，也不是特定客户案例。实际数值必须按激光源、场镜、光斑和材料重新建立。
寄样试打，真正要验收什么？
“没有黄变”不能只靠一张手机照片判断。比较靠谱的样品验证至少要同时看五件事：底色有没有改变、标记对比度是否够、边缘有没有熔化或毛糙、二维码/字符是否满足读取要求、生产节拍能不能接受。
如果是白色或浅色塑料，建议客户提供一块未打标基准样；如果企业内部有色差仪，可以用 L*a*b* 或黄度相关指标做定量比较。没有仪器时，也至少要在同一光源、同一角度、同一相机曝光下拍对比照片，避免“换个灯光就看不出黄”的假象。
对于批量生产，还要再加一项：连续打样后的稳定性。单件样品很干净，不代表连续运行几十件、几百件以后焦点、冷却、夹具高度和材料批次都能保持一致。
我们做 UV 塑料打样时，建议你提供这些资料
如果你遇到 PE、PVC、PP、PET、PC、ABS 等塑料打标发黄、发黑、熔边或对比度不足，可以把材料寄来做实际样品验证。为了减少来回试错，最好同时提供：材料名称和牌号、颜色和表面状态、产品照片、打标区域尺寸、文字/Logo/二维码文件、目标颜色或参考样、单件节拍要求，以及是否允许轻微表面改性。
Zhuorui Laser 的工作重点是根据材料和目标效果选择合适的激光技术路线和部件配置，再完成整机匹配、装配、软件配置、参数调试和样品测试。UV 激光器、振镜、场镜、控制卡等核心部件通常来自专业供应商，我们会根据具体项目匹配，而不是把某一个品牌或参数写成所有设备的固定答案。
UV 塑料样品测试工作台：参数窗口应基于真实材料逐组验证
如果寄样后发现“无黄变”和“高对比度”在同一材料上无法同时满足，我们也会把边界直接告诉你：是继续优化 UV 参数有意义，还是应该调整材料配方、色母/添加剂，或重新评估其他激光路线。
快速排查表：看到什么现象，先动哪个参数？
| 现象 | 优先动作 | 不要先做 |
|---|---|---|
| 边缘有黄晕 | 降功率、提速度、减少轮廓/填充重叠 | 增加遍数追颜色 |
| 大面积填充整体黄 | 增大线距、改单向填充、减遍数 | 继续缩小线距 |
| 第一遍正常，第二遍黄 | 优先改成 1 遍完成 | 再补第三遍“均匀颜色” |
| 不黄但对比度低 | 评估材料配方、色母/添加剂和波长 | 无限提高总能量 |
| 表面熔化、起泡、粗糙 | 降低剂量并检查焦点 | 只靠大幅离焦掩盖问题 |
| PVC 明显黄变并伴随刺激性烟气 | 停止试打，检查排烟和材料 SDS | 在开放环境继续反复打 |
FAQ｜紫外激光打塑料发黄常见问题
Q：UV 激光打塑料是不是完全不会发黄？
A：不是。355 nm UV 通常能把热影响做得更小，但材料仍会吸收能量并发生光化学或热化学变化。功率过高、速度过慢、填充过密、重复遍数过多，或者材料本身对 UV 敏感，都可能发黄。
Q：PE 用 355 nm UV 一定能打出高对比度吗？
A：不一定。PE 的具体牌号、色母、填料和添加剂会改变吸收与变色机制。有些材料能直接得到清晰标记，有些需要激光标记添加剂或配方调整。
Q：PVC 已经发黄，只把功率调低就能解决吗？
A：不一定。功率只是总剂量的一部分，还要同时看速度、线距、遍数、频率和焦点。PVC 本身还存在光/热降解风险，如果低剂量下仍黄，应停止继续堆能量并重新评估材料和工艺。
Q：为什么第一遍不黄，第二遍就黄？
A：这是典型累计剂量现象。第一遍已经完成有效标记，第二遍继续照射会让同一区域重复吸收能量，热量和化学改性更容易跨过黄变阈值。
Q：能不能直接照抄别人 3W 或 5W UV 的参数？
A：不建议。即使功率一样，不同激光源的脉宽、频率范围、光斑、场镜、焦距和功率曲线都可能不同；更关键的是塑料配方不同。正确方法是用你的真实材料做参数矩阵。
有黄变问题，可以直接寄料试打
| 如果你现在的 PE、PVC 或其他塑料样品已经出现发黄、发黑、熔边、对比度不够，不建议继续在机器上盲调。把真实材料、牌号/颜色、打标文件、目标效果和节拍要求一起寄来，我们可以按同一块材料做多组 UV 参数对照，保留“黄变最低 / 对比度最高 / 节拍最快”三类样片，再一起确认最终配置和工艺窗口。 |
|---|
参考资料
• 北京金橙子科技（JCZ）｜EZCAD2 Software + LMC Series Control Card / EZCAD2 Download & Manual。用途：用于说明打标软件中的功率、频率、Hatch 等参数可独立设置，以及官方手册入口。 查看资料
• JPT Laser｜LARK 355-3/5 与 SEAL 355-3/5 UV DPSS Laser。用途：用于核对 355 nm UV 激光器、3–5 W 级别、频率/脉宽范围及 PE/PET 等塑料应用。 查看资料
• 国家市场监督管理总局 / 国家标准化管理委员会｜GB/T 7247.1-2024《激光产品的安全 第1部分：设备分类和要求》。用途：用于激光产品安全分类与防护边界。 查看资料
• Polymer Degradation and Stability / UCL Research｜Damage function for poly(vinyl chloride) in heritage collections。用途：用于说明 PVC 黄变与脱氯化氢、共轭多烯形成之间的关系。 查看资料
• NIOSH / CDC｜Immediately Dangerous to Life or Health (IDLH) Value Profile: Hydrogen Chloride。用途：用于提醒氯化氢的职业危害与排烟必要性，不用于推断具体加工浓度。 查看资料
免责声明：本文提供的是塑料 UV 激光打标的工程调试逻辑，不是适用于所有材料的固定参数表。材料配方、颜色、添加剂、表面状态、激光源、振镜、场镜、焦点、冷却和软件参数都会改变最终结果。涉及 PVC 等可能产生刺激性或腐蚀性分解产物的材料，应根据材料 SDS、当地职业安全要求和设备防护条件进行排烟与安全评估。
