金属打标选调Q还是MOPA？光纤激光打标机选购全攻略
别先问“多少瓦”，先把材料、效果、尺寸、节拍和验收标准说清楚
| 多数常规金属文字、Logo、序列号和浅层标识，调Q光纤激光打标机通常已经能够满足；当目标涉及阳极氧化铝深黑、对热输入更敏感的精细效果、不锈钢彩色或更宽的参数窗口时，MOPA更值得优先评估。但最终选型不能只看光源名称和功率，还要同时核对场镜、光斑、工件几何、夹具、完整节拍、安全与样品验收。 |
|---|

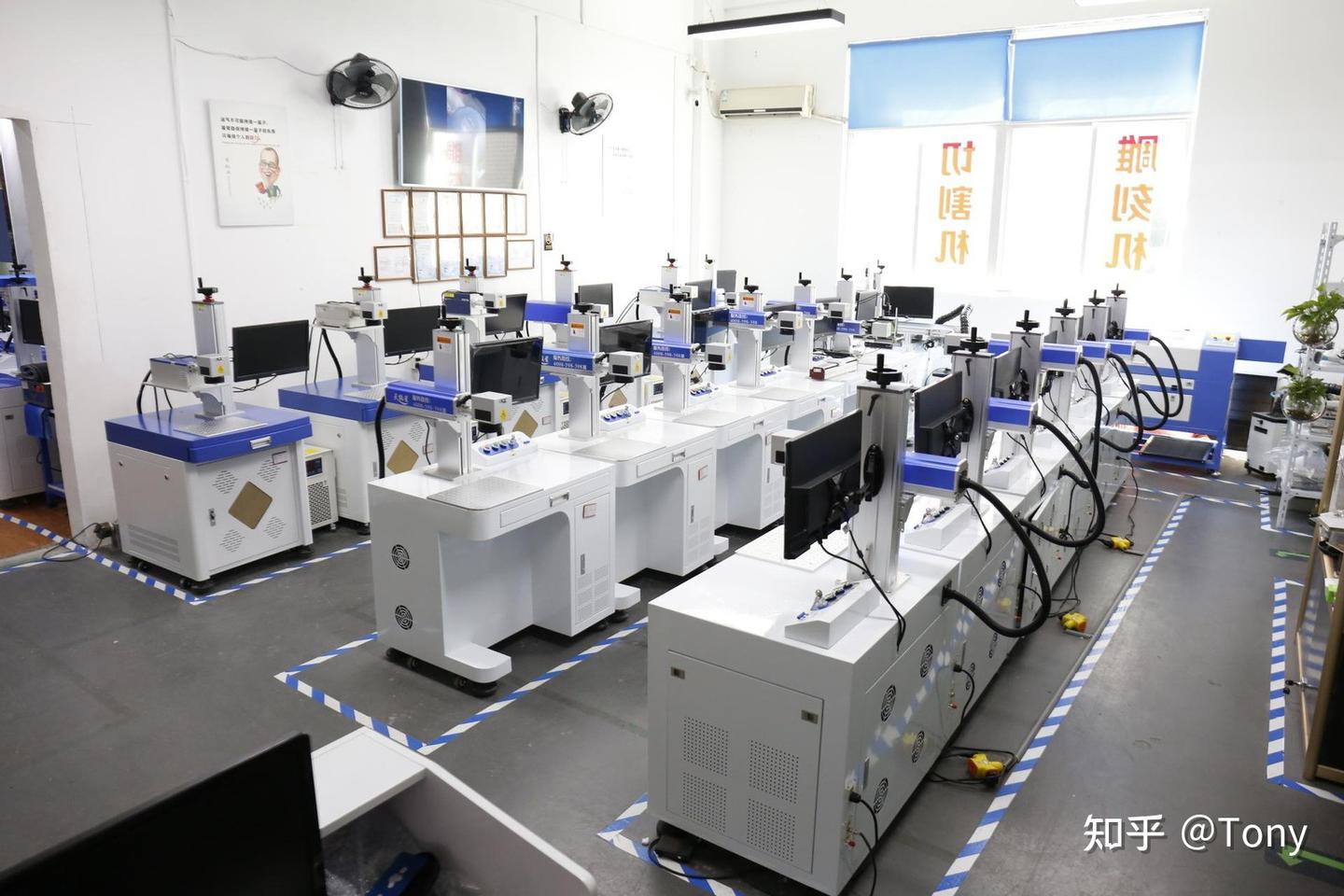

图1｜Zhuorui Laser标准激光打标设备集中展示实拍。设备采用行业常见的柜式与模块化结构，具体光源、振镜、场镜和控制配置按应用匹配。
Zhuorui Laser｜国内社媒长文发布版
技术核验日期：2026-08-01
很多采购者询价时，第一句话就是：“20W、30W还是50W？MOPA是不是一定更好？”
这两个问题都不能单独决定设备。
光纤激光打标的结果，取决于材料与表面状态、目标效果、激光脉冲特性、光斑与场镜、工件几何、定位方式以及完整生产节拍。TRUMPF对激光打标的说明也指出，材料变化与激光波长、脉冲持续时间和光束辐照条件密切相关。[1]
| 先给结论：多数常规金属标识可先评估调Q；阳极氧化铝深黑、不锈钢彩色、部分热敏精细效果或更宽参数窗口，应优先评估MOPA；最终配置必须经过真实样品验证。 |
|---|
常规钢、不锈钢、铝、铜、黄铜等金属上的文字、Logo、序列号、浅层标识和一般追溯标识，调Q光纤通常是更直接、经济的起点。
阳极氧化铝深黑、不锈钢彩色、部分热敏塑料的高对比效果，或需要更宽脉宽和频率调节窗口时，应优先评估MOPA。
深雕、提高节拍或扩大打标幅面，不能只靠提高瓦数解决；还要看单脉冲能量、峰值功率、光斑、场镜、填充方式、扫描路径和工件上下料。
任何黑度、颜色、深度、二维码等级、耐磨性和节拍承诺，都应使用真实材料、真实表面和实际图文做样品验证。

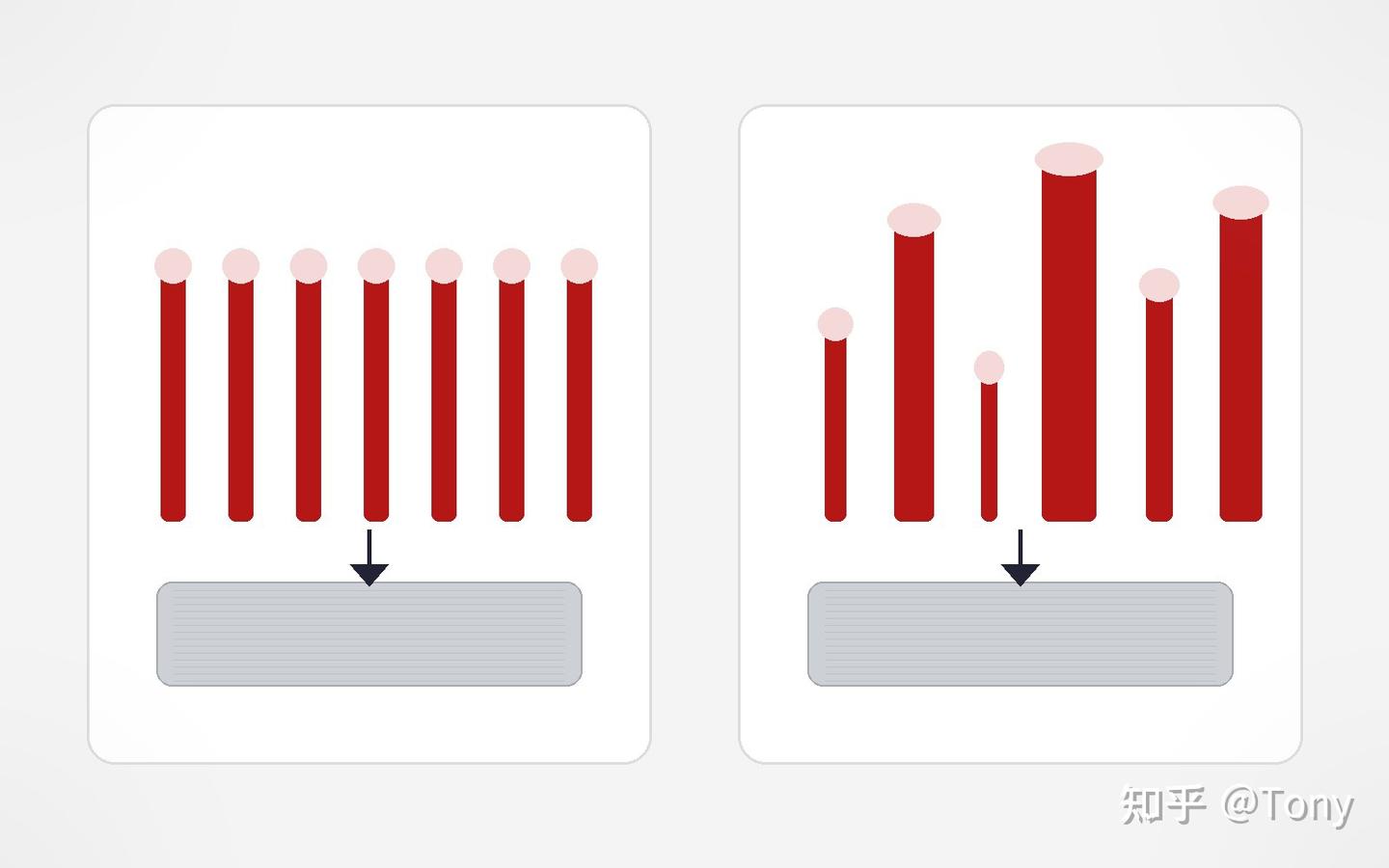

图2｜脉冲控制概念示意，不代表具体品牌参数或本厂实际设备。
一、选光纤激光打标机前，先把六个问题说清楚
- 具体是什么材料，而不是只说“金属”
不锈钢、碳钢、铝合金、阳极氧化铝、铜、黄铜、钛合金和镀层金属，对激光的吸收、导热和表面反应并不相同。
同样是铝，裸铝、喷砂铝、阳极氧化铝和喷涂铝，打标路线可能完全不同。只给一个材料名称，供应商很难判断最终效果。 - 表面现在是什么状态
请说明是否有氧化、喷砂、拉丝、电镀、喷涂、阳极氧化、热处理、抛光或油污。
很多打标失败不是设备功率不足，而是样品表面与批量产品表面不一致，导致之前调好的参数无法稳定复现。 - 你要的是哪一种效果
“能打出来”与“达到验收标准”不是同一件事。
采购前至少要明确：
浅色或白色标识；
深黑、高对比标识；
不锈钢彩色效果；
浅雕或深雕；
去除油漆、镀层或氧化层；
二维码、Data Matrix、序列号或Logo；
表面尽量平整，还是允许形成凹槽；
是否要经过摩擦、酒精、清洗、盐雾或高温环境。 - 打标面积和最小细节是多少
请同时提供工件外形尺寸、实际打标区域、最小字符高度、最细线宽，以及二维码或Data Matrix的单元格尺寸。
场镜范围越大，通常越有利于一次覆盖更大面积，但光斑也可能随之变大。KEYENCE在金属打标选型说明中同样提醒，较大的打标视场会影响光斑和小特征表现，场镜应按最小特征或二维码单元尺寸选择。[2] - 工件是平面、圆柱还是高低不平
平面零件可使用标准工作台；圆柱零件可能需要旋转轴；批量小零件可能需要专用夹具或视觉定位；表面高度变化明显时，可能需要三轴动态聚焦或运动平台。
这些属于机械结构和功能配置，不能与调Q、MOPA等激光技术路线混为一谈。 - 你真正要求的节拍是多少
不要只问“振镜速度多少”。
完整节拍应包括上料、定位、对焦或高度补偿、打标、扫码或视觉复核、下料和异常处理。单纯提高扫描速度，不一定能缩短整件产品的生产周期。

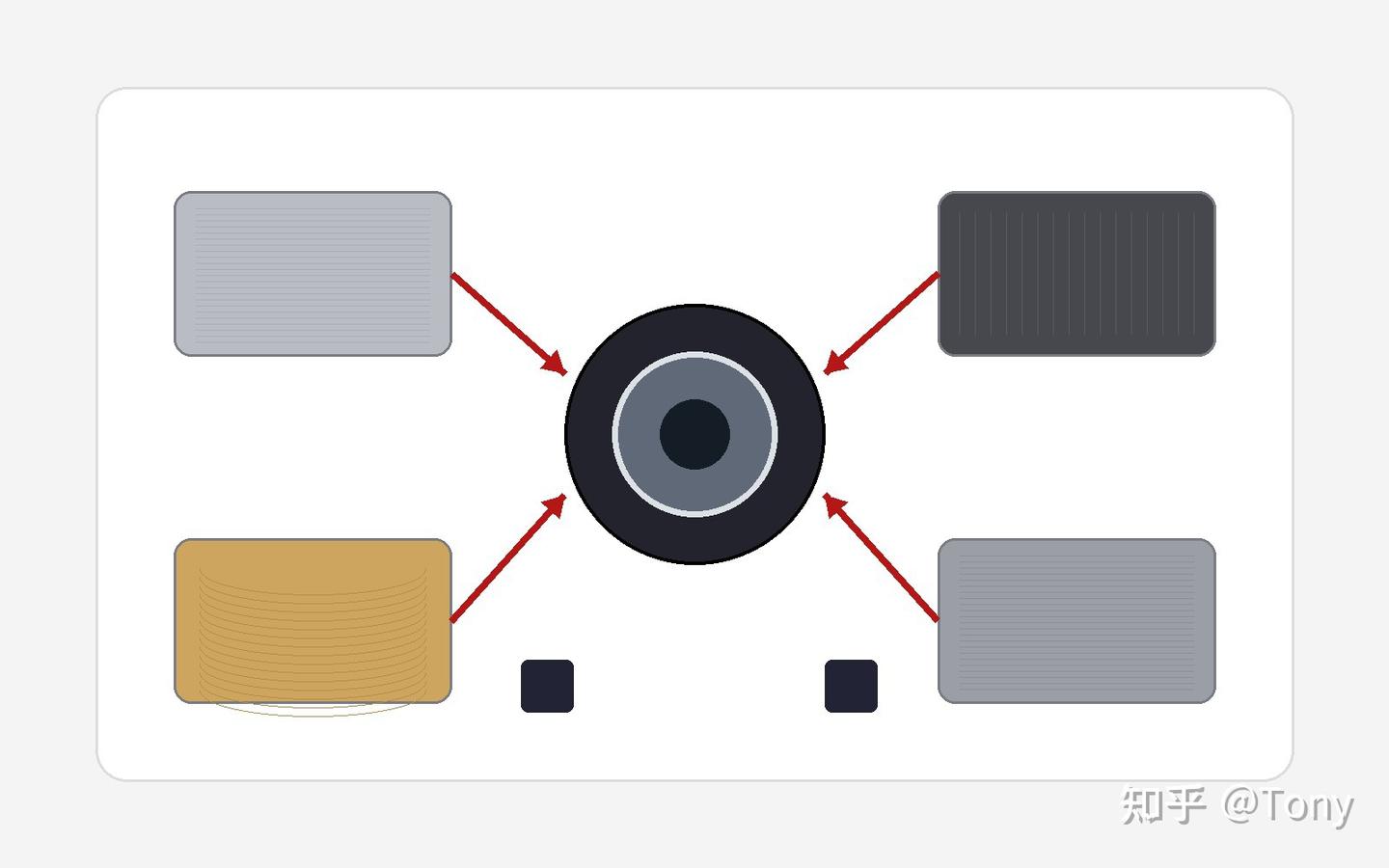

图3｜选型输入概念示意；材料、表面、尺寸和定位条件需要一起评估。
二、调Q光纤与MOPA光纤，真正差在哪里
MOPA是光纤激光技术中的一种脉冲架构，不是另一种波长类别。常见工业光纤打标光源通常在约1064 nm附近工作，具体以型号规格为准。
调Q光纤的优势通常是结构成熟、应用广、单脉冲能量和峰值功率适合大量常规金属标识和雕刻任务。Raycus对其调Q脉冲光纤产品的公开说明也强调了高峰值功率和较高单脉冲能量等特性。[3]
MOPA的核心优势不是“功率更大”，而是脉宽和频率调节更灵活。JPT的MOPA产品资料明确说明，其脉宽与频率可以进行更灵活的独立调节，用于精细标记、彩色处理和精密雕刻等工艺。[4]
| 对比项目 | 调Q光纤 | MOPA光纤 |
|---|---|---|
| 主要优势 | 成熟、直接，适合大量常规金属标识和雕刻 | 参数窗口更宽，便于控制脉宽、频率与热输入 |
| 常见适用方向 | 文字、Logo、序列号、浅雕、一般深雕、涂层去除 | 阳极氧化铝深黑、不锈钢彩色、精细黑白效果、部分热敏材料 |
| 采购重点 | 单脉冲能量、光束质量、稳定性、功率和成本 | 脉宽范围、频率范围、参数独立性、工艺数据库和调试能力 |
| 主要风险 | 为了低价牺牲光源、振镜、场镜和整机调试 | 没有明确效果需求却为“高配”支付额外成本 |
哪些情况下，调Q通常已经够用
钢件和不锈钢上的普通文字、Logo、序列号；
铝、铜、黄铜等金属上的常规标识；
五金件、工具、轴承、铭牌和机械零件的浅层雕刻；
对颜色和极致黑度没有严格要求的追溯码；
以稳定、经济、易维护为主要目标的标准工位。
这里的“够用”仍需以样品测试为准。不同合金、表面粗糙度和热处理状态，会明显改变黑度、边缘和雕刻效率。
哪些情况下，应优先评估MOPA
阳极氧化铝需要深黑或更细腻的灰阶；
不锈钢或钛合金希望获得可控的彩色或退火色；
部分塑料需要高对比，同时要尽量控制变形、发泡或烧焦；
薄片、精密电子件或精细图文需要更窄的工艺窗口；
同一台设备要处理多种材料，并希望通过参数调节扩大覆盖范围。
Trotec列出的MOPA典型应用也包括塑料高对比、阳极氧化铝黑色标记和钢材彩色标记。[5]
| MOPA只是增加了可调空间，不会自动保证深黑、彩色、无色差或更快。材料批次、表面状态、参数组合、填充间距和焦点位置仍然决定最终结果。 |
|---|
三、不同金属，怎么判断选型方向
不锈钢
如果只需要文字、Logo、浅雕或普通黑色标识，调Q通常可以作为首选。
如果要求不锈钢彩色、表面尽量不形成明显凹槽，或者需要更细致地控制氧化层和热输入，可以优先测试MOPA。TRUMPF对退火标记的说明指出，颜色来自表面氧化膜，其表现与加热温度和工艺参数有关。[6]
铝和阳极氧化铝
裸铝的高反射和高导热会让打标窗口更敏感。普通标识、浅雕或去除表面层，调Q往往可以完成。
阳极氧化铝如果只要白色或浅色效果，调Q可能已经满足；如果需要深黑、高对比且边缘更细腻，MOPA通常更有优势。
铜和黄铜
铜的高反射和高导热使工艺更具挑战。应重点看峰值功率、脉冲特性、焦点位置和实际表面状态，而不是只看平均功率。
TRUMPF在铜材打标说明中也强调，需要合适的峰值脉冲功率和可变脉冲持续时间来获得稳定效果。[7]
钛合金
钛合金可实现普通标识、退火色或彩色效果，但颜色稳定性受材料牌号、表面处理、清洁度和参数影响较大。
如果颜色是验收重点，应使用同批次材料做参数矩阵，并明确允许色差范围，不建议只凭供应商展示的一张样品图下单。
镀层、喷涂和氧化层金属
这类任务的本质可能是去除表层，而不是直接改变基材。
采购时要确认：需要只去除涂层还是允许伤及基材；边缘是否允许发黄或熔边；是否产生烟尘；是否需要抽烟过滤；表层厚度和批次是否稳定。
四、20W、30W、50W、100W，到底怎么选
功率不是越高越好，但功率过低也可能导致节拍慢、深度不足或需要过多重复扫描。
20W或30W：常规标识的常见起点
适合文字、Logo、序列号、铭牌、一般二维码和浅层雕刻等任务。
如果产品以中小尺寸平面金属为主，产量要求适中，且没有明显深雕需求，20W或30W通常值得先打样比较。
50W及以上：为深度、效率和工艺余量服务
当任务涉及更深雕刻、更大面积、更高节拍或高反金属时，较高功率可能提供更大的工艺余量。
但是否真正更快，仍要看单脉冲能量、脉宽、频率、填充间距、扫描路径、场镜和材料。某些精细标识反而需要降低功率、缩小光斑或减少热积累。
100W并不等于“所有任务速度翻倍”
高功率设备可能带来更高采购成本、更复杂的参数控制和更严格的安全、排烟要求。
如果核心任务只是小字符、浅标和低节拍生产，盲目提高功率可能形成过度配置。采购前应让供应商用相同图文、相同面积和相同验收标准，比较不同功率的完整周期。
五、除了光源，还要核对哪些配置
标准光纤激光打标机的外观往往很接近：分体式、桌面式、柜式或封闭式设备，通常都采用行业常见机架和钣金结构。
| 外观相似，不代表内部配置相同。激光器、振镜、场镜、控制卡、电脑、电源、升降结构、夹具、安全防护和软件服务都可能不同。 |
|---|

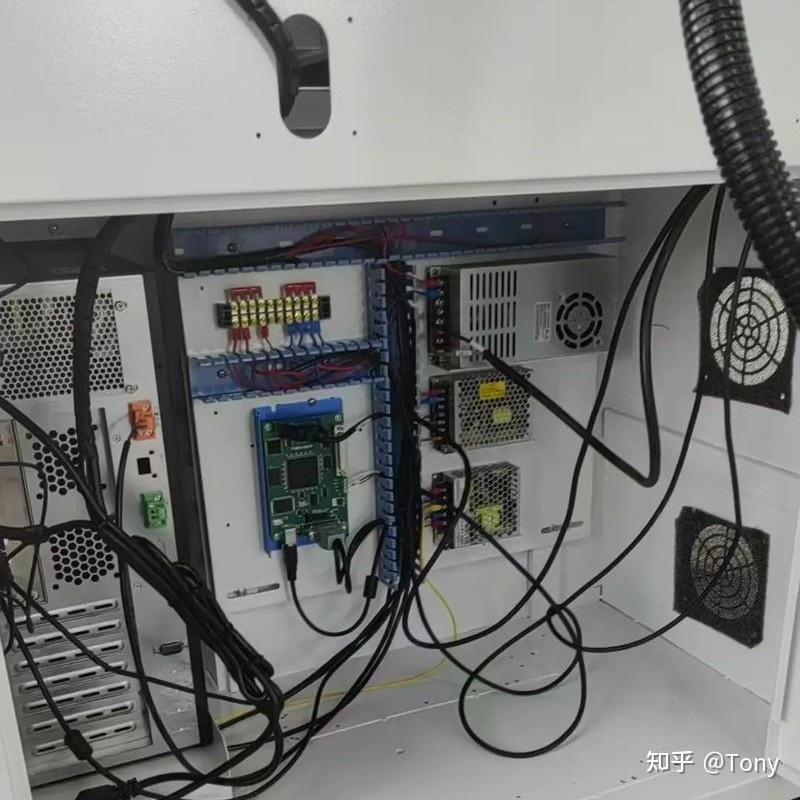

图4｜激光打标机机柜内部接线与控制部件安装实拍。该图用于说明内部配置、模块分区和布线差异，不代表本文所述任一光纤机型的固定BOM。
- 振镜
不要只看宣传中的最高扫描速度。应同时关注稳定性、重复定位、与控制卡的匹配，以及在实际填充和拐角条件下的表现。 - 场镜
场镜决定打标范围、工作距离和光斑之间的重要权衡。SCANLAB的光学说明也指出，焦距和镜头类型需要结合波长、功率、光斑、视场与工作距离优化。[8]
大场镜不一定更好。小字符、精细二维码和深雕，通常更需要兼顾较小光斑与合适工作距离。 - 控制卡与软件
确认是否支持所需的矢量、位图、序列号、日期、二维码、数据库、PLC、扫码枪和产线通信。
不要只问“能不能打二维码”，还要问：数据怎么导入、错误数据如何拦截、打完怎么验证、异常时如何追溯。 - 夹具、旋转轴与视觉定位
如果工件位置不稳定，再好的激光参数也无法保证图文落在正确位置。
批量生产中，夹具定位、旋转轴同心度、视觉识别和自动对焦，往往比单纯增加功率更能减少报废和人工调整。 - 机型结构与安全
分体式、桌面式、柜式、便携式和封闭式是机械结构；飞行打标、视觉定位、旋转轴和自动化是功能配置。
有外罩不等于自动达到某一激光安全等级。采购时应核对防护窗、门联锁、急停、钥匙开关、排烟接口、使用环境和操作培训。OSHA对高等级激光装置也强调受控区域和受训操作人员的重要性。[9]
六、采购时最容易花冤枉钱的五个误区
误区一：MOPA一定比调Q更好
更准确的说法是：MOPA的参数自由度更高，但只有当你的目标效果真正需要这部分自由度时，它才有价值。
误区二：功率越高，速度一定越快
高功率只是一个条件。实际速度还受光斑、脉冲、填充、路径、打标面积、深度和上下料影响。
误区三：打标范围越大越通用
范围扩大可能牺牲光斑和细节。真正通用的方案，是根据主要产品选择合适场镜，并评估是否需要更换场镜或增加运动平台。
误区四：外壳相同，设备就差不多
行业通用机柜很常见。判断设备不能只看外观，而要核对完整BOM、部件型号、样品结果、出厂参数和售后边界。
误区五：看一张漂亮样品图就下单
样品可能使用不同材料、不同表面、不同图文和较长加工时间。采购者应要求供应商按自己的实际条件打样，并保留参数、时间和验收记录。
七、正确的样品测试，应该怎么做
寄样前准备
真实材料和牌号；
实际表面处理状态；
成品尺寸和打标位置；
需要打的真实文字、Logo或二维码文件；
目标颜色、深度、对比度和表面要求；
单件节拍和日产量；
摩擦、酒精、清洗、盐雾或高温等后续要求；
是否需要视觉、旋转轴、PLC或数据追溯。
样品测试至少记录四类结果
| 记录项目 | 应记录内容 | 采购用途 |
|---|---|---|
| 效果 | 颜色、边缘、深度、表面粗糙度、二维码可读性 | 判断是否达到外观和功能要求 |
| 参数 | 功率、速度、频率、脉宽、填充、焦点、次数 | 判断是否可复制，避免只交一张样品 |
| 时间 | 纯打标时间与完整上下料周期 | 判断真实产能和自动化需求 |
| 验收 | 摩擦、清洗、扫码、尺寸或外观标准 | 形成订单和出厂验收依据 |
不能只测“最好看的一件”
建议至少比较多个参数窗口，并观察材料批次、表面差异和焦点偏差对结果的影响。
二维码或Data Matrix还应在实际照明、角度和读码器条件下验证，不能只凭肉眼判断。
八、比较报价时，要求供应商给出完整配置表
激光器品牌、系列、功率、脉宽和频率范围；
振镜品牌与型号；
场镜范围、焦距和工作距离；
控制卡与软件版本；
电脑是否包含，配置是什么；
升降立柱、工作台、旋转轴、夹具和视觉是否包含；
是否带防护罩、联锁、急停和排烟接口；
打样材料、图文、参数、时间和验收结果；
安装、培训、保修和远程支持边界；
包装、运输、税费和易损件是否包含。
这样比较，才能知道价格差异来自哪里，而不是把不同配置的设备放在一起只比总价。
九、Zhuorui Laser如何协助你选型
Zhuorui Laser根据客户的材料、目标效果、尺寸、节拍和预算，匹配激光器、振镜、场镜、控制系统及标准机架，并在工厂完成整机装配、接线、软件配置、参数调试和出厂检查。
我们大多数标准设备采用行业常见的模块化机架和通用机柜外观。外观不是我们的主要判断依据，真正需要确认的是内部配置是否匹配应用，以及样品结果能否达到验收要求。

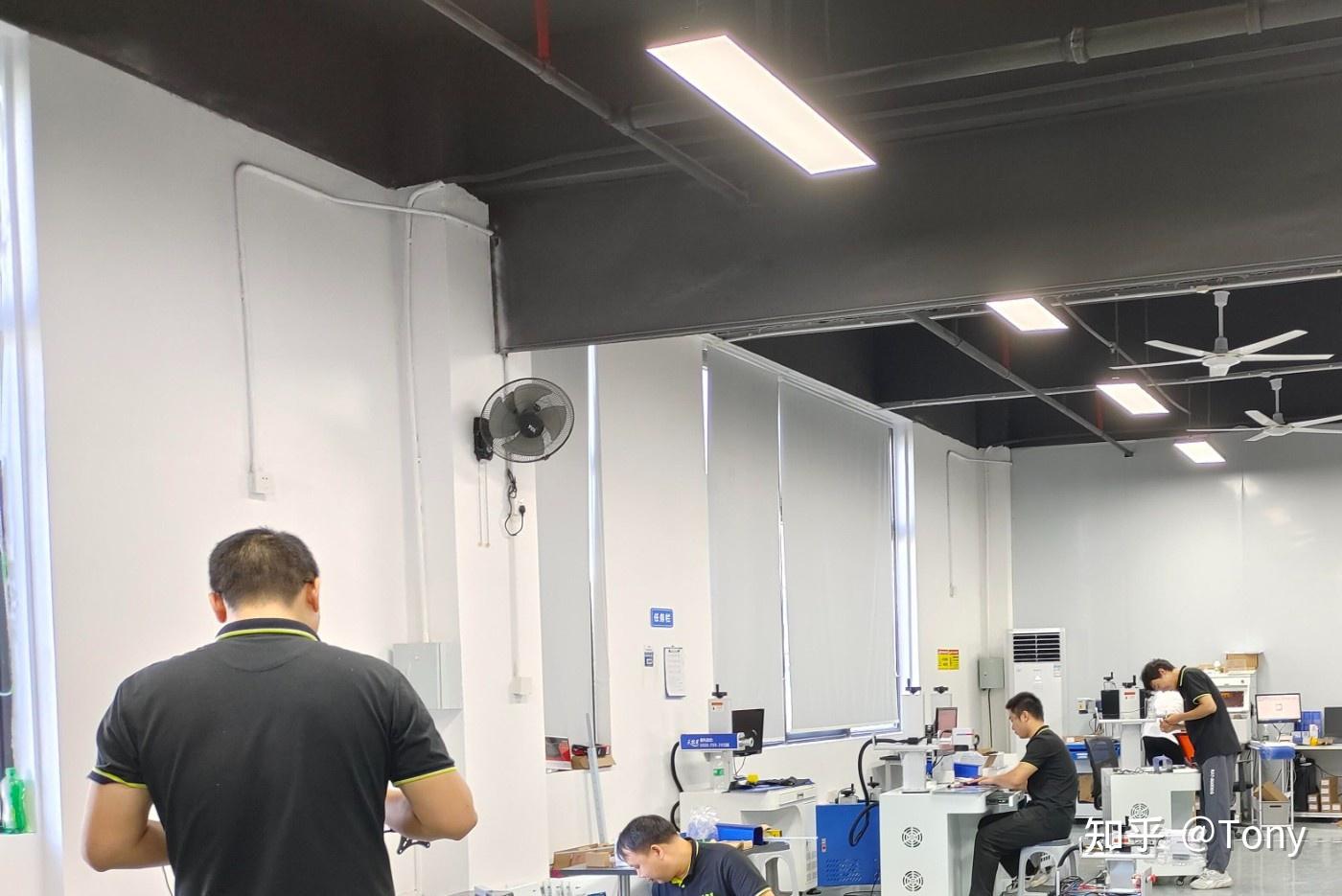

图5｜Zhuorui Laser车间设备装配、接线与调试作业实拍。工厂根据应用要求匹配部件，并完成整机装配、软件配置、参数调试和出厂检查。
| 在采购前，你可以把材料名称、表面状态、打标内容、尺寸和目标效果发给我们。我们可先提供免费的材料与打标需求分析，判断应从调Q、MOPA还是其他光源路线开始评估，减少不必要的高配和重复试错。 |
|---|
对于黑度、彩色、深度、二维码等级或耐磨性要求较高的项目，建议寄送真实样品进行测试，再根据结果确定最终配置。
资料依据
[1] TRUMPF, Laser marking: material response depends on wavelength, pulse duration and irradiance.
[2] KEYENCE, Stainless Steel Engraving & Marking Solutions: field size and spot-size trade-off.
[3] Raycus, 20–100W Q-Switched Pulse Fiber Laser product information.
[4] JPT, M7/MOPA Fiber Laser product information: adjustable pulse width and frequency.
[5] Trotec, MOPA Laser applications.
[6] TRUMPF, Annealing laser marking.
[7] TRUMPF, Laser marking of copper.
[8] SCANLAB, Scan lenses and focal-optics selection.
[9] OSHA Technical Manual, laser safety controls and training.
