激光打标机软件EZCAD2选型指南：懂软件才算真正懂选型（附配置核对清单）

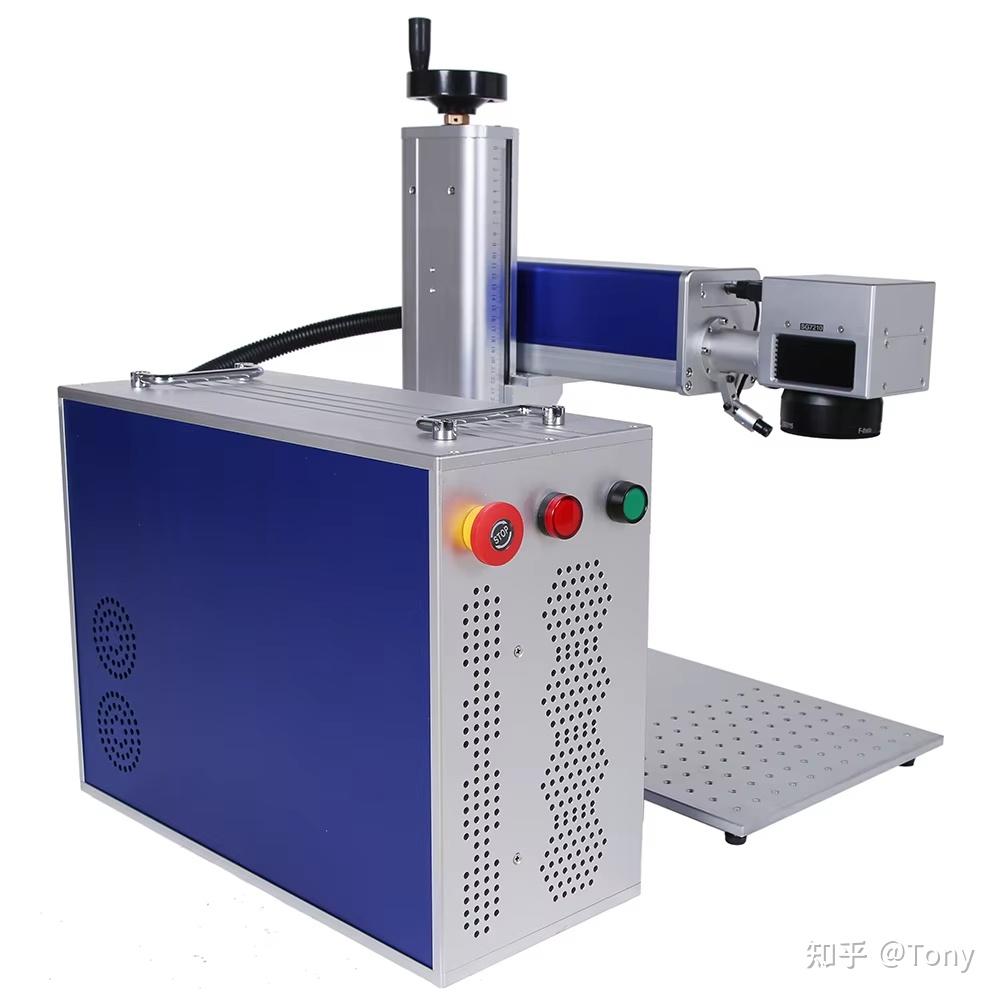

分体式光纤激光打标机标准配置
很多采购激光打标机的用户，第一反应是问"多少瓦""多少钱"。但真正用过设备的人知道：同样的激光器、同样的功率，软件功能的差异可能让你的生产效率差出 30% 以上。
EZCAD2 是目前国内光纤激光打标机最主流的控制软件。它不只是"把图案打出来"的工具——飞行标刻、思维尔字体、指令集通信、旋转轴控制、视觉定位集成……这些高级功能，决定了你的设备能做哪些活、能对接什么产线、能不能接出口订单。
本文从工厂一线配置和调试经验出发，帮你把 EZCAD2 的功能清单变成一套选型对照表。读完你会发现：懂软件，才算真正懂选型。
一、飞行标刻：不是勾选一个选项那么简单

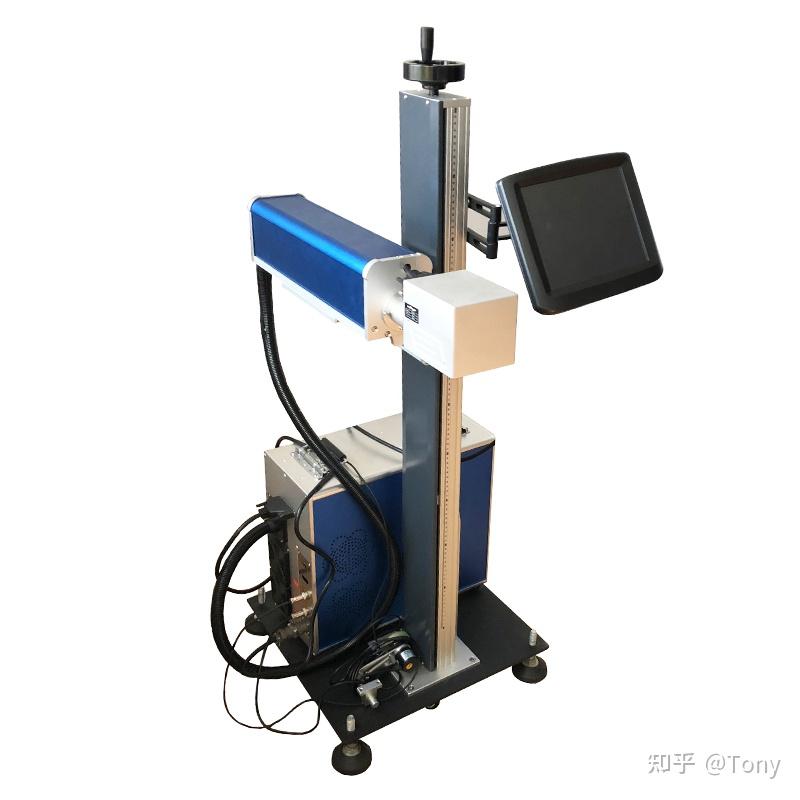

飞行式光纤激光打标机
飞行标刻（Flying Marking）是 EZCAD2 的一项重要高级功能，指的是工件在输送带上连续移动时，激光同步进行动态标记，无需停线。这对流水线生产的意义不言而喻。
软件层面的配置
EZCAD2 支持编码器信号输入，通过"飞行标刻"参数模块设置脉冲当量、标记方向、工件间距、首件偏移等参数。操作界面直观，有一定经验的工程师可以在 30 分钟内完成基础配置。
硬件依赖：选型的关键
但飞行标刻的实现，软件只是一半。硬件层面至少需要：
① 旋转编码器或光栅尺，接入 EZCAD2 控制卡编码器接口，提供位移脉冲信号；
② 打标头安装在输送线侧面或上方，配合光电传感器实现工件触发；
③ 输送速度、工件间距与打标内容长度的匹配计算。
💡 工程师经验：飞行标刻状态下，标记内容的"飞行方向"长度受限于场镜范围。比如选择 110mm × 110mm 场镜，在飞行方向上实际可用标记长度通常在 80—90mm 左右——因为首尾需要留出同步区。选型时如果标记内容较长，需要选更大场镜；但场镜越大，光斑也越大，精细度下降。这是典型的工程权衡，需要根据实际内容和节拍做样品测试。
飞行标刻选型决策
• 产线需要在线打标不停机 → 必须选配飞行标刻硬件（编码器 + 触发传感器）
• 离线单件打标 → 飞行功能不需要，可以省下这部分预算
• 飞行标刻精度对编码器分辨率和安装精度极其敏感，低价编码器可能带来位置漂移
二、思维尔字体：出口订单和高速标记的关键变量
EZCAD2 支持的标准字体（TrueType 矢量字体）在标记小字符或高速标记时存在明显局限。思维尔字体库（Thinker SHX 单线体字体）是解决这个问题的关键工具。
单线体 vs 双线体：差别有多大
思维尔 SHX 字体是单线体（Single-line）字体，每个字符只由一条连续折线组成，不填充。对比 TrueType 双线/轮廓填充字体：
• 标记速度可提升 2—5 倍：同样内容、同样参数，TrueType 字体可能需要 8 秒，SHX 字体只需 2 秒
• 小字符场景（如 IC 芯片、电子元件、医疗器械）笔画清晰不糊
• 适合二维码和 Data Matrix 码的高速标记
▲ 数据来源：EZCAD2 软件使用手册，北京金橙子科技股份有限公司
选型中需要注意的问题
第一，EZCAD2 标准安装通常自带部分 SHX 字体，但完整思维尔字体库可能需要额外获取。如果你的标记内容涉及多语种（泰文、阿拉伯文、韩文、日文等），选型前务必确认：对应语种的 SHX 字体是否可用，字体显示是否正常。
第二，一些特殊行业对字体规范性有明确要求。例如医疗器械 UDI 码需要符合 GS1 标准，汽车零部件 VIN 码有字体大小和间距规定。选型前必须确认 EZCAD2 + 字体组合能否满足行业合规要求。
💡 工程师经验：很多用户抱怨"打标速度慢"，其实不是激光功率不够，而是字体选错了。把 TrueType 换成 SHX 单线体，同样内容、同样参数，标记时间可能从 8 秒降到 2 秒。选设备时别只看"最高速度 8000mm/s"这种宣传数字，问清楚：用哪种字体测的？实际打标内容是什么字体？如果实测用的是 SHX 而你日常用 TrueType，速度差距会让你怀疑设备有问题——其实只是配置方式不同。
三、EZCAD2 指令集：自动化产线对接的核心接口
EZCAD2控制卡及分体式主机接口
如果你的激光打标机只是单机手动操作，EZCAD2 的指令集功能可能用不上。但一旦涉及产线集成、MES 系统对接或 PLC 联动控制，指令集就是选型的核心判断依据。
EZCAD2 支持的通信方式
| 通信方式 | 适用场景 | 选型确认项 |
|---|---|---|
| COM 串口（RS-232） | 与 PLC 直连，适合半自动工位 | 控制卡是否提供 COM 口；协议文档是否完整 |
| DLL 动态库调用 | 用户自研上位机软件集成打标功能 | DLL 版本与控制卡型号匹配；是否提供开发示例 |
| I/O 接口（输入输出） | 启动/停止/状态反馈等基础逻辑控制 | 输入输出点数；信号类型（NPN/PNP） |
| 网络通信（EZCAD3 支持） | 多设备集中管理，MES 系统对接 | 软件版本差异；EZCAD2 与 EZCAD3 指令不完全兼容 |
特别提醒：EZCAD2 和 EZCAD3 的指令集不完全兼容。如果你未来可能升级控制卡或软件版本，选型时请确认新旧版本之间的指令迁移成本。
💡 工程师经验：PLC 通过 COM 口控制 EZCAD2 时，最常见的坑是"指令返回超时"。打标过程中如果频繁查询状态，可能拖慢标记节拍——因为串口通信是单工的。正确做法是：在打标完成后统一查询状态，或者使用 I/O 信号做简单的完成/故障反馈。如果节拍要求很高，建议升级到以太网通信方案。
四、旋转轴与多轴控制：软件配置决定精度
EZCAD2 支持旋转轴（Rotary Axis）控制，用于圆柱体、圆锥体的圆周方向连续标记。常见配置包括 D50/D60/D70/D80 系列旋转轴，通过 EZCAD2 的"分割标记"功能实现。
两个关键参数
① 工件直径：EZCAD2 中输入的"工件直径"参数直接影响标记精度——直径输入错误，标记图案会被拉伸或压缩。
② 分割模式 vs 连续旋转：分割标记适合圆柱面局部标记（如 Logo），连续旋转适合管材整圈标记（如刻度线）。两种模式在 EZCAD2 中的配置方式不同，适用范围也不同。
选型关键点
• 工件直径范围必须匹配旋转轴规格——D50 适合小直径圆柱体，D80 适合较大管径
• 多轴配置（如三轴五面标记）需要 EZCAD2 版本支持对应运动控制模块，不是所有版本都支持
• 旋转轴的重复定位精度影响批量标记一致性——低价旋转轴的回差可能超过 0.1mm
五、视觉定位与 CCD 集成：需要样品验证的功能
视觉定位（Vision/CCD）是 EZCAD2 的扩展模块，通过工业相机自动识别工件位置与角度，实现精准定位标记——不需要人工摆件或专用夹具。
EZCAD2 软件层面支持：相机标定建立像素-打标坐标映射；模板匹配和特征识别定位；Mark 点定位、抓边和多特征点校正。
选型边界
视觉定位并不是"装上就能用"的万能功能：
• 定位精度不仅取决于相机像素和镜头，更取决于标定精度和照明环境
• 工件表面反光、颜色差异、油污遮挡等都可能影响识别成功率
• 视觉方案是典型的需要真实样品测试的功能——纸上谈兵选不出合适的方案
💡 工程师经验：如果你只是"工件来料位置不一致"但预算有限，不一定非要上视觉。很多场景用一个几十块钱的定位夹具就能解决——夹具定位精度可能高于视觉方案，且不需要维护。先评估夹具是否可行，再决定是否上视觉，选型顺序不要搞反。
六、EZCAD2 功能选型对照清单
当你评估一台激光打标机时，不要只问"多少钱""多少瓦"。对照以下清单逐项确认：
| 功能模块 | 是否需要 | 关键确认项 |
|---|---|---|
| 飞行标刻 | □是 □否 | 编码器型号、输送速度匹配、场镜范围余量 |
| SHX 单线体字体 | □是 □否 | 支持语种、字符大小极限、字体合规性 |
| COM/DLL 指令集 | □是 □否 | 通信协议、软件版本、是否提供开发文档 |
| 旋转轴控制 | □是 □否 | 工件直径范围、轴规格、分割/连续模式 |
| 视觉定位（CCD） | □是 □否 | 相机像素、标定方式、照明方案评估 |
| I/O 控制接口 | □是 □否 | 输入输出点数、信号类型（NPN/PNP） |

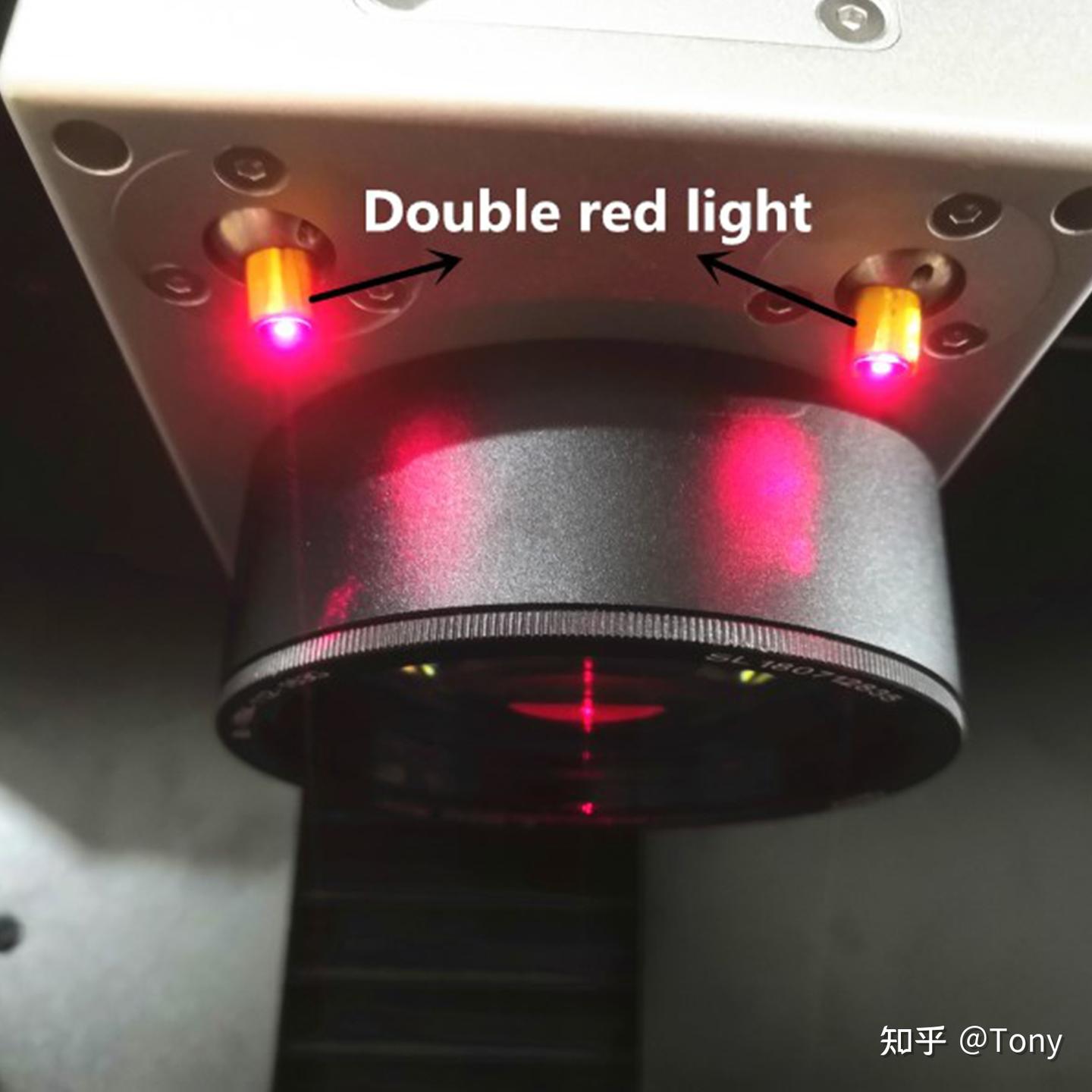

| 双红光定位 | □是 □否 | 定位精度、是否支持交叉定位 |
| 自动对焦 | □是 □否 | 对焦精度、适用场镜范围 |
以上功能看起来多，但每项都有明确的应用场景。你需要的不一定全要，不需要的不用为它花钱。关键是选型之前就明确自己的需求，而不是买了之后才发现功能不够。
七、一个代表性场景：功能选对之后的效率差距
以下为基于行业典型参数的代表性场景对比，非特定客户案例：
| 参数项 | 基础配置 | 优化配置 | 差异说明 |
|---|---|---|---|
| 标记内容 | 12位字母数字序列号 | 12位字母数字序列号 | 相同 |
| 使用字体 | TrueType（Arial） | SHX 单线体 | 字体类型变更 |
| 标记模式 | 静态单件 | 飞行标刻 | 在线不停机 |
| 单件标记时间 | 约 6.5 秒 | 约 1.8 秒 | 速度提升约 72% |
| 每小时产量 | 约 550 件 | 约 2000 件 | 产能提升约 3.6 倍 |
| 附加硬件投入 | 无 | 编码器 + 传感器 | 一次性投入 |
以上数据为基于行业典型参数的代表性场景，实际效果取决于具体材料、内容、设备和调试状态。
▲ 数据来源：以上为基于行业典型参数的代表性场景，非特定客户案例。实际效果需通过样品测试验证。
八、常见问题（FAQ）
Q：EZCAD2 和 EZCAD3 有什么区别？选哪个？
A：EZCAD3 是 EZCAD2 的升级版本，支持更高的运动控制精度、以太网通信和更复杂的多轴控制。但 EZCAD2 市场保有量大、稳定性经过长期验证。如果你的应用是常规打标（文字、二维码、Logo），EZCAD2 完全够用；如果需要多轴联动、网络集中管理或更高精度的飞行标刻，建议选择 EZCAD3 版本。
Q：飞行标刻一定要配编码器吗？
A：是的。飞行标刻依赖编码器信号来同步激光发射与工件位移。没有编码器输入，EZCAD2 无法知道工件移动的速度和位置，也就无法实现动态追踪标记。编码器可以选配旋转编码器（测量输送带速度）或光栅尺（直接测量工件位移）。
Q：思维尔字体需要额外购买吗？软件不自带吗？
A：EZCAD2 标准安装包自带部分基础 SHX 字体，但完整的思维尔商业字体库可能需要单独获取。部分特殊语种（泰文、阿拉伯文、韩文等）的 SHX 字体需要确认是否可用。购买设备时建议向供应商确认：默认附带哪些 SHX 字体，额外字体如何获取。
Q：设备买了之后软件不会用怎么办？
A：Zhuorui Laser 为所有购买本厂设备的客户提供终身免费的远程技术指导。无论是 EZCAD2 基础操作、参数调试、字体安装、指令集对接还是旋转轴配置，我们的工程师都可以通过远程桌面或视频指导帮你解决。同时提供寄样免费打样服务，帮你验证参数和效果。
Q：你们能帮我对接 MES 系统吗？
A：可以。Zhuorui Laser 的工程师团队熟悉 EZCAD2/EZCAD3 的 DLL 调用和 COM 口通信协议，可以配合客户的软件开发团队完成上位机集成。需要提前确认：控制卡型号、软件版本、通信方式（COM/DLL/网络）以及需要实现的打标逻辑。建议在采购阶段就把对接需求列入技术协议。
写在最后
买激光打标机，选型比砍价重要。
Zhuorui Laser 是一家激光打标机整机装配、配置、调试和供应工厂。我们根据客户材料、标记效果、生产节拍、工件结构和预算，从专业供应商采购并匹配激光器、振镜、场镜、控制系统、计算机、冷却系统、机柜和相关附件，在工厂完成装配、接线、校正、参数调试、样品验证和出厂检查。
购买本厂激光打标机，享受终身免费远程技术指导。
包括但不限于：EZCAD2/EZCAD3 软件操作指导、打标参数调试、字体安装与配置、指令集通信对接、旋转轴与视觉模块配置、工艺问题分析与优化建议。
📞 有具体打标需求？免费寄样打样，附详细参数报告和报价方案。
联系 Zhuorui Laser ｜ 终身免费技术指导 ｜ 整机装配调试工厂
参考资料
• 北京金橙子科技股份有限公司 —《EZCAD2 激光打标控制软件使用手册》（官方软件操作与功能说明）。本文用途：飞行标刻参数配置、SHX字体说明、指令集通信协议。
• 锐科激光 —《RFL-P20QE 风冷光纤激光器规格书》（激光源技术参数）。本文用途：激光器功率、频率范围、波长等核心性能参数。
• 全国光辐射安全和激光设备标准化技术委员会 —《GB 7247.1 激光产品的安全》（激光设备安全标准）。本文用途：激光打标机安全等级分类与防护要求。
免责声明：本文内容基于当前可用资料和工程师实践经验编写，仅供参考。设备选型和参数确认应以正式报价、BOM 清单和样品测试结果为准。EZCAD2/EZCAD3 为北京金橙子科技股份有限公司产品，相关商标权利归其所有。
