激光打标机的应用场景有哪些？
很多客户选激光打标机时，会先问功率：20W够不够？30W会不会更快？50W是不是更稳？但真正到打样和量产时，另一个容易被忽略的部件，往往会直接影响打标范围、线条精细度、能量密度和最终效果，它就是场镜。
场镜不是一个简单的“配件尺寸”。同样一台光纤激光打标机，换不同焦距和范围的场镜，打标面积会变，工作距离会变，光斑大小也会变。范围越大，单点能量通常越分散；范围越小，精细度和能量密度通常更容易保证。
所以，场镜选择不能只看“能不能覆盖产品”，还要看材料、图案尺寸、二维码精度、打标深浅、黑白效果和生产节拍。
一、场镜到底负责什么
在振镜式激光打标机里，激光束先经过振镜控制方向，再通过场镜聚焦到工件表面。场镜的核心作用可以理解为三点：
• 把激光聚焦到一个相对平整的工作平面；
• 决定设备在当前配置下的大致打标范围；
• 影响焦点光斑大小、工作距离和单位面积能量密度。

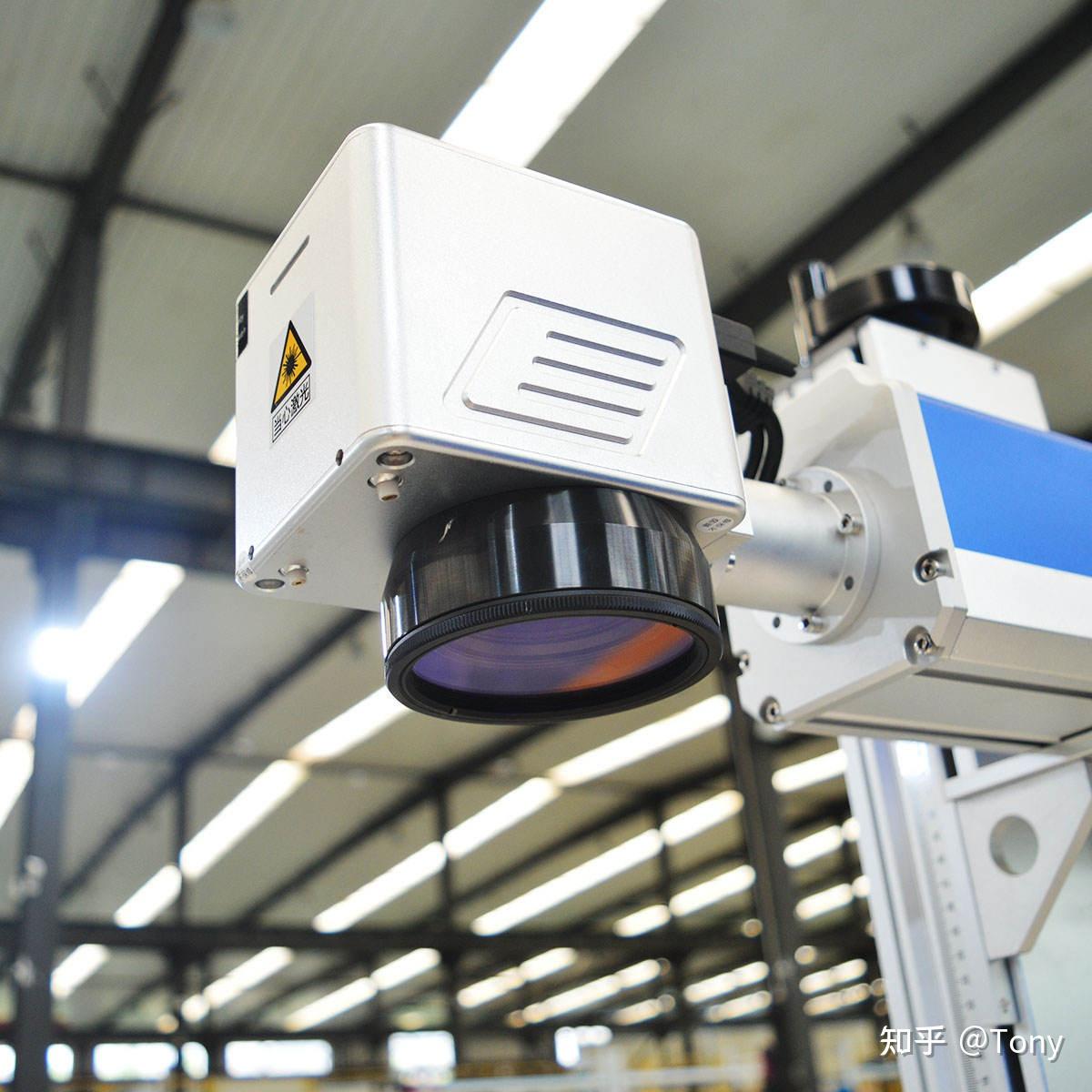

设备打标头下方的黑色圆形部件为场镜，激光束经振镜后由场镜聚焦到工件表面。

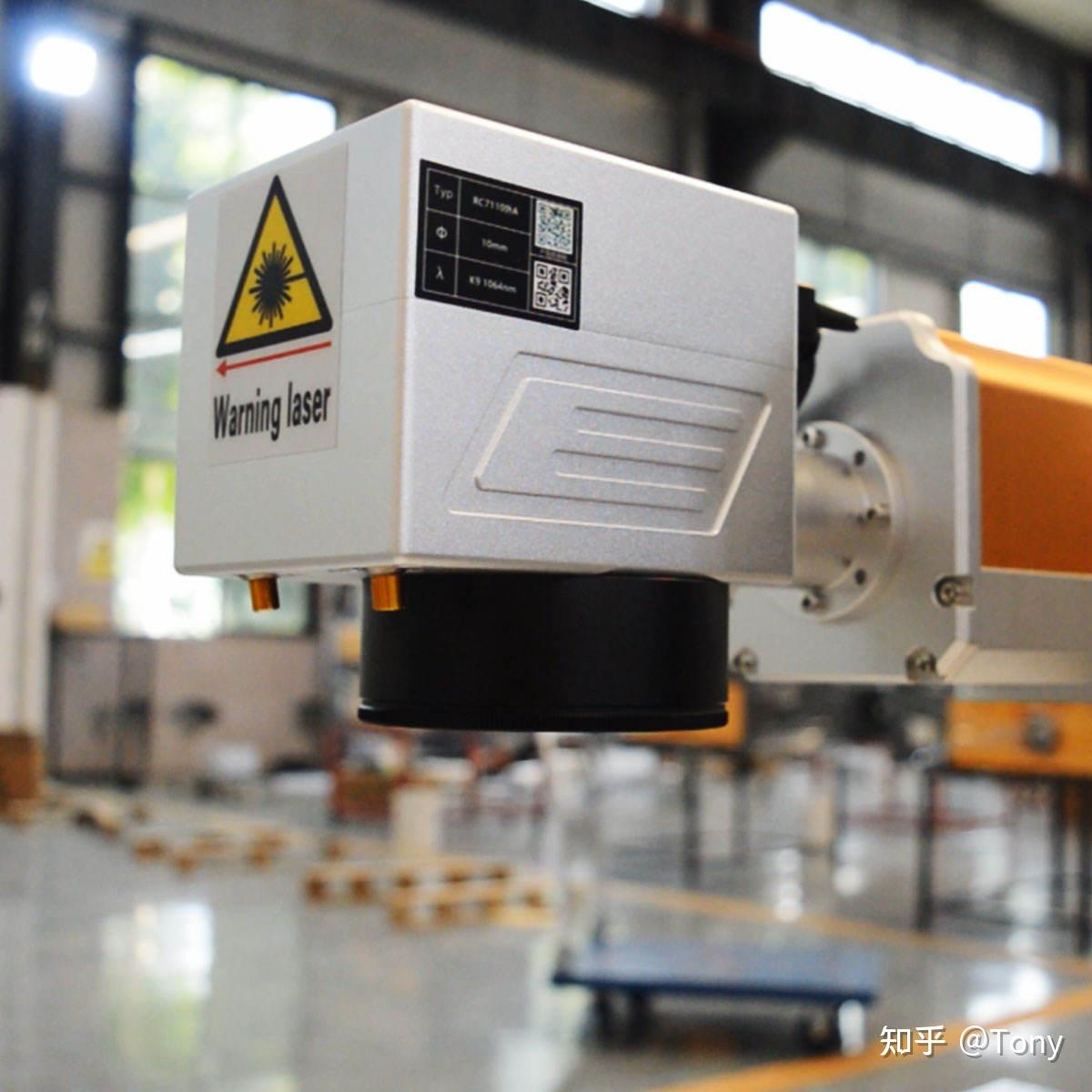

另一种设备端视角：场镜安装在振镜头下方，实际调试时需要让工件表面处于焦点位置。
很多人把场镜理解成“范围越大越好”，这是选型中很常见的误区。场镜范围变大，确实可以一次覆盖更大的工件区域，但在同一激光器和振镜条件下，焦点光斑通常会变大，单位面积获得的能量会下降，细小文字、二维码边缘和深雕效果都可能受到影响。
二、打标范围怎么估算
实际工程中，场镜标称范围通常由供应商给出，例如 70×70mm、110×110mm、150×150mm、175×175mm、200×200mm、300×300mm 等。客户在初步选型时，可以先用下面这个思路判断。
基本判断公式：
所需场镜范围 ≥ 实际最大打标图案尺寸 + 定位余量 + 工件摆放误差余量
例如客户需要在铭牌上打一个 85×45mm 的内容区域，如果人工放料存在一定偏差，建议不要刚好选择接近极限的范围，而应预留边界。此时 110×110mm 场镜通常比 70×70mm 更合适。
如果客户只是打 10×10mm 二维码、20×30mm Logo 或小型零件编号，那么盲目选择 200×200mm 或 300×300mm 场镜，反而可能让打标精细度和能量密度变差。

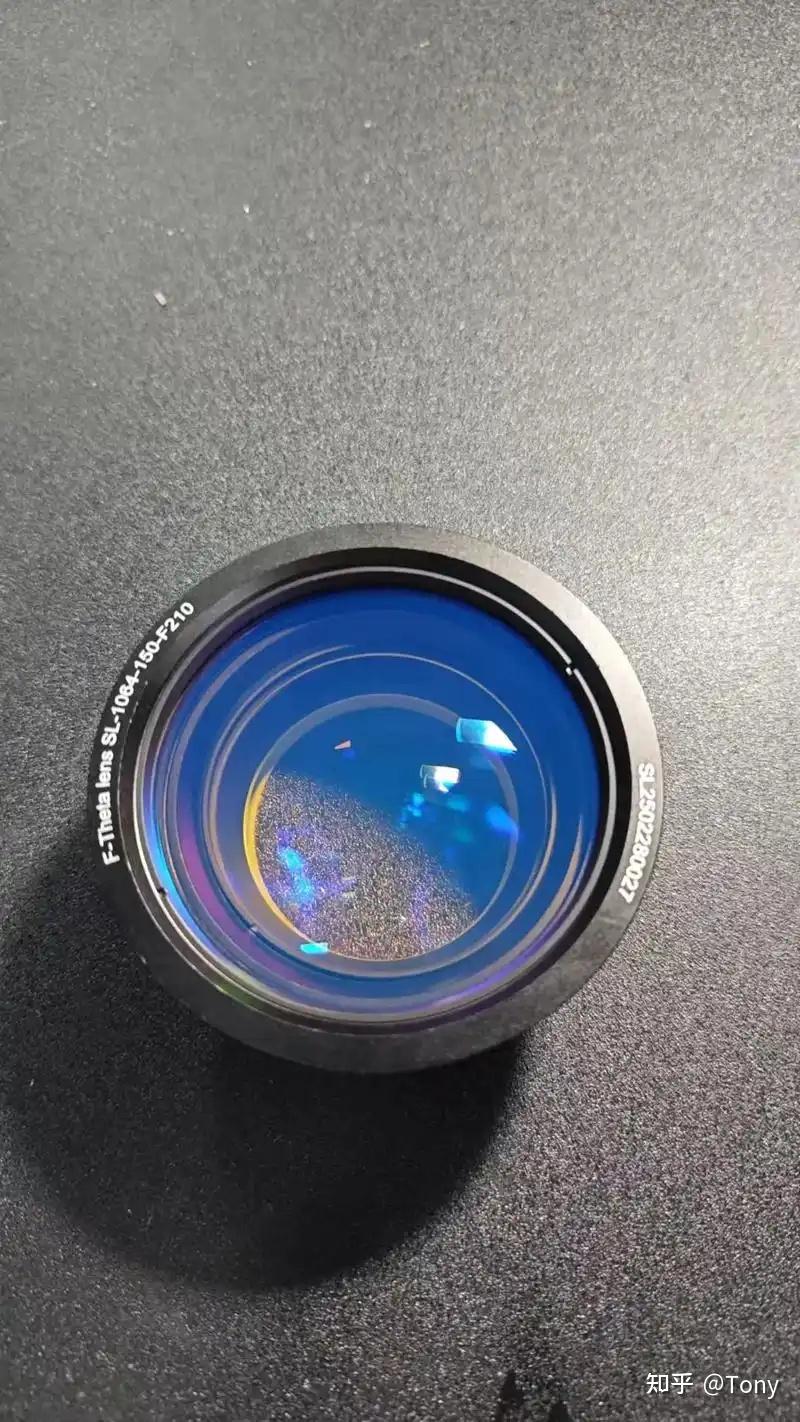

场镜实物标识通常会包含适配波长、标称范围和焦距信息，选型时不能只看外观尺寸。
三、常用场镜范围参考表
| 常见场镜范围 | 适合打标内容 | 常见应用 | 选型提醒 |
|---|---|---|---|
| 70×70mm | 小二维码、小Logo、精细字符 | 电子元件、小五金、精密零件 | 精细度和能量密度更容易做，但覆盖范围小 |
| 110×110mm | 中小Logo、铭牌、小型批量零件 | 金属铭牌、工具、外壳局部打标 | 通用性较好，是常见标准配置之一 |
| 150×150mm | 较大Logo、较长文字、多个小件排版 | 面板、壳体、批量摆盘打标 | 范围增加后要关注边缘一致性和能量下降 |
| 175×175mm / 200×200mm | 较大面板、包装码、大尺寸标识 | 机械面板、金属板材、部分产线打标 | 适合大范围，但精细二维码和深雕要打样确认 |
| 300×300mm | 大幅面标识、大工件定位打标 | 大型板材、治具盘、多工位排版 | 不建议只为了“看起来更大”而配置，需结合功率和效果验证 |
场镜安装近景：不同场镜会对应不同标称范围和工作距离，不能只按外观大小判断。
四、大范围场镜为什么会影响能量密度
激光打标效果不是只由功率决定，还受到光斑大小、扫描速度、频率、填充密度、离焦量和材料吸收率影响。场镜范围越大，焦距通常越长，聚焦后的光斑直径也往往更大。
可以用一个简单关系理解：
能量密度 ≈ 激光输出能量 ÷ 光斑面积
当光斑直径变大时，光斑面积会明显增加。即使激光器功率不变，单位面积上的能量也会下降。表现到实际打标上，可能出现以下情况：
• 同样参数下，颜色变浅，黑度不够；
• 深雕速度变慢，需要更多遍数；
• 二维码边缘不够锐利，扫码稳定性下降；
• 细小文字发虚，线条变粗；
• 大范围边缘区域和中心区域效果不完全一致。
这也是为什么有些客户说：“我买的是 50W，为什么打出来还不如别人 30W 清楚？”原因不一定在功率，也可能是场镜范围、焦点、参数和材料没有匹配好。
五、小范围场镜是不是一定更好
小范围场镜通常更适合精细打标，但也不是所有项目都应该选小范围。它的优势是焦点更集中、单位面积能量更高、细节边缘更容易控制；缺点是覆盖面积有限，遇到较大工件、较大Logo或多件排版时，会限制效率。
所以正确的思路不是“越小越精密”或“越大越方便”，而是让场镜范围刚好覆盖真实需求，并保留合理余量。
六、按应用选择场镜的判断方法
| 应用需求 | 推荐思路 | 不要忽略的问题 |
|---|---|---|
| 小二维码 / 防伪码 | 优先考虑较小范围场镜，如 70×70mm 或 110×110mm | 要验证扫码等级、边缘清晰度和材料反差 |
| 普通Logo / 铭牌文字 | 110×110mm 或 150×150mm 通常更通用 | 确认实际内容区域，不要只看工件外形尺寸 |
| 不锈钢打黑 | 优先保证焦点、光斑重叠率和能量密度 | 大范围场镜可能增加调黑难度 |
| 深雕 / 去涂层 | 根据深度、速度和功率综合选型 | 大范围不一定适合高效率深雕 |
| 大面板 / 大尺寸标识 | 选择 175×175mm、200×200mm 或更大范围 | 要接受精细度下降或通过功率、参数、工装补偿 |
| 批量摆盘打标 | 按治具有效排版区域选择范围 | 边缘位置效果一致性需要打样确认 |
七、为什么同一范围也要看波长和设备类型
场镜还必须匹配激光波长。光纤激光、紫外激光、CO₂ 激光使用的场镜并不通用，不能只看外观和范围。比如光纤激光常见波长为 1064nm，紫外激光常见波长为 355nm，CO₂ 激光常见波长为 10.6μm，不同波长需要对应镀膜和光学设计。
从侧面可以看到场镜与振镜头、光路结构的安装关系，配置时还要考虑工作距离和工件高度。
如果场镜波长不匹配，轻则能量损耗大、效果不稳定，重则可能损伤光学部件。因此配置设备时，需要同时确认激光类型、振镜口径、场镜焦距、工作距离和打标范围。
八、客户询价时需要提供哪些信息
如果想让工厂更快判断场镜和设备配置，建议不要只问“这台机器最大能打多大”。更有效的询价信息包括：
• 产品材料和表面状态，例如不锈钢、铝氧化、塑料、电镀层、喷涂层；
• 实际需要打标的内容尺寸，而不是只给产品外形尺寸；
• 打标内容类型，例如文字、Logo、二维码、条码、序列号、深雕图案；
• 目标效果，例如黑色、白色、浅刻、深雕、去漆、彩色或高精细；
• 单件节拍和批量生产方式，例如人工放料、治具摆盘、流水线飞行打标；
• 工件高度、表面是否平整、是否需要旋转轴或 3D 曲面打标；
• 是否有扫码、耐磨、耐腐蚀、盐雾或后续清洗要求。
这些信息越完整，场镜选择越准确。否则只根据“功率”和“最大范围”来报价，很容易出现设备买回去能打，但效果、效率或稳定性达不到预期。
九、本厂怎么帮客户配置场镜
Zhuorui Laser 的工作重点不是单独销售某一个场镜，而是根据客户材料、打标范围、效果要求和预算，匹配激光器、振镜、场镜、控制系统和工装方案，并在整机装配后进行焦点校正、参数调试和样品验证。
例如同样是 110×110mm 的范围，用在不锈钢二维码、铝氧化发白、塑料外壳打标、金属铭牌深刻时，参数逻辑并不一样；同样是 200×200mm 的范围，用于大面板浅标和用于高精度二维码，也不是同一个配置思路。
我们通常会先确认客户真实打标区域，再判断是否需要更小范围保证精细度，或更大范围覆盖工件和治具；如果效果要求比较高，会建议先寄样试打，确认焦距、功率、速度、频率、填充和离焦量之后，再确定最终配置。
结语：场镜选对，设备才更好用
激光打标机不是功率越大就一定越好，场镜也不是范围越大就一定越划算。真正稳定的配置，是让激光类型、功率、振镜、场镜、工作距离、工件尺寸和打标效果匹配起来。
如果你不确定自己的产品应该选 70×70mm、110×110mm、150×150mm 还是更大范围，可以把材料、产品尺寸、实际打标区域、效果要求和生产节拍发给我们。本厂可以根据样品和应用需求，帮你判断合适的场镜范围和整机配置，必要时也可以安排试样打标，让效果先看得见，再决定设备方案。
