MOPA光纤激光打标机到底强在哪

摘要：MOPA 光纤激光打标机的核心差异不是功率更高，而是脉宽与频率可以独立调节，这让彩色打标、阳极氧化铝打白、不锈钢打黑这类依赖"精细脉冲窗口"的工艺更容易做稳定。本文讲清三种工艺的机理与能力边界、什么情况不需要 MOPA、配置和预算怎么谈，以及为什么最终必须用你的材料做样品验证。

导语

先说结论：MOPA 光纤激光打标机真正强的地方，不是功率比普通光纤机大，而是它的脉冲宽度和频率可以独立调节。普通调Q光纤激光器的脉宽基本固定、频率范围有限，很多效果不是"能量不够"，而是"脉冲形态调不了"。彩色打标、阳极氧化铝打白、不锈钢打黑，正好都属于依赖精细脉冲窗口的工艺，所以 MOPA 更容易做出稳定效果。

但"强"是有条件的：它取决于你的材料、表面状态和目标效果，而且并不是所有打标需求都需要上 MOPA。这篇文章帮你判断三件事——你的工艺为什么难、MOPA 是不是答案、以及怎么用最少的成本验证它。

说明：本文讨论的是 MOPA 光纤激光器的能力与选型逻辑，不针对任何特定品牌型号给出固定参数。具体脉宽、频率范围随激光源型号不同，最终效果应以真实材料样品测试为准。

一、先说结论：MOPA 和普通光纤的本质区别，不是功率

很多采购第一次听到 MOPA，第一反应是"是不是功率更大的光纤机"。这个理解会直接导致选型错误。

普通调Q光纤激光器和 MOPA 光纤激光器，波长都在 1064 nm 附近，都属于光纤激光打标范畴。真正的区别在激光器内部产生脉冲的方式：

• 调Q光纤：脉冲宽度基本固定，频率范围相对有限，操作者在软件里能调的主要是功率、速度、频率和填充方式；

• MOPA 光纤：脉冲宽度和频率可以各自独立调节，操作者可以在更宽的范围内组合出不同的"脉冲形态"。

为什么这个区别重要？因为激光打标的本质，是把能量以特定形态送到材料表面。同样 20 W 的设备，脉冲宽度不同、频率不同，对材料的热作用方式完全不同：有的组合适合把表面材料直接去除，有的组合适合让表面受控氧化变色，有的组合适合对薄表面层"刚好处理到位"。

所以 MOPA 的"强"，本质上是"可调的自由度更强"，而不是"力气更大"。

💡 工程师经验：我们装配调试时经常遇到客户问"50W 的 MOPA 是不是比 20W 的普通光纤强"。功率决定的是单位时间的平均能量能力，而 MOPA 多出来的价值在脉冲窗口。很多彩色、打白、打黑工艺，20W MOPA 能做的窗口，普通 30W 调Q 光纤反而调不出来。先看工艺再定功率，顺序不能反。

需要说明的是：不同品牌、不同型号的 MOPA 激光器，脉宽范围、频率范围和单脉冲能量并不一样。例如 JPT 的 MOPA 系列官方资料显示其支持独立调节脉冲宽度与频率，具体范围随型号不同；调Q 光纤中也有不同规格。后文不再重复这个提醒，但所有参数讨论都建立在"具体型号的具体范围"之上。

二、三种"只有 MOPA 才能稳定做"的工艺，机理是什么

这一节回答：彩色打标、阳极铝打白、不锈钢打黑，为什么普通光纤机做不好？这里说"只有 MOPA 才能稳定做"，指的是更容易建立稳定工艺窗口；部分效果在特定条件下普通调Q光纤也能实现，但窗口更窄、更难复制。

1. 彩色打标：靠的是"受控氧化"，不是上色
   金属彩色打标最常见的机理，是激光在金属表面形成受控氧化膜或薄膜干涉层。光在膜层上下表面反射后产生干涉，不同膜厚对应不同颜色——金色、蓝色、紫色、彩虹色等。
   难点在于：膜层厚度必须非常精确。厚度差一点，颜色就偏一点；同一批材料参数稍有波动，颜色就会漂移。这需要激光以非常精细的脉冲形态作用表面，MOPA 的脉宽和频率独立可调，正好提供了找"颜色窗口"的自由度。

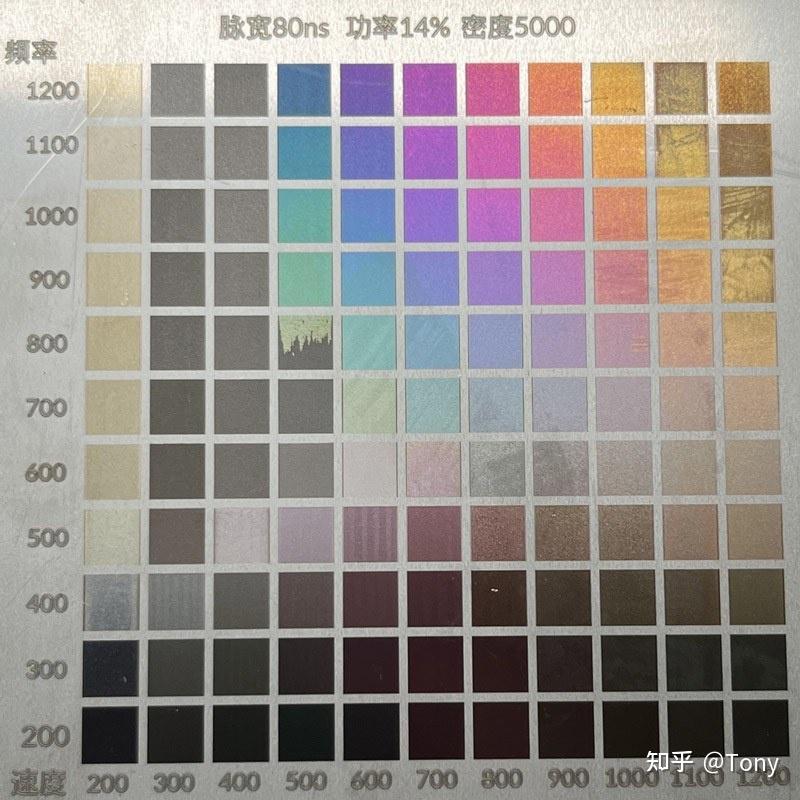

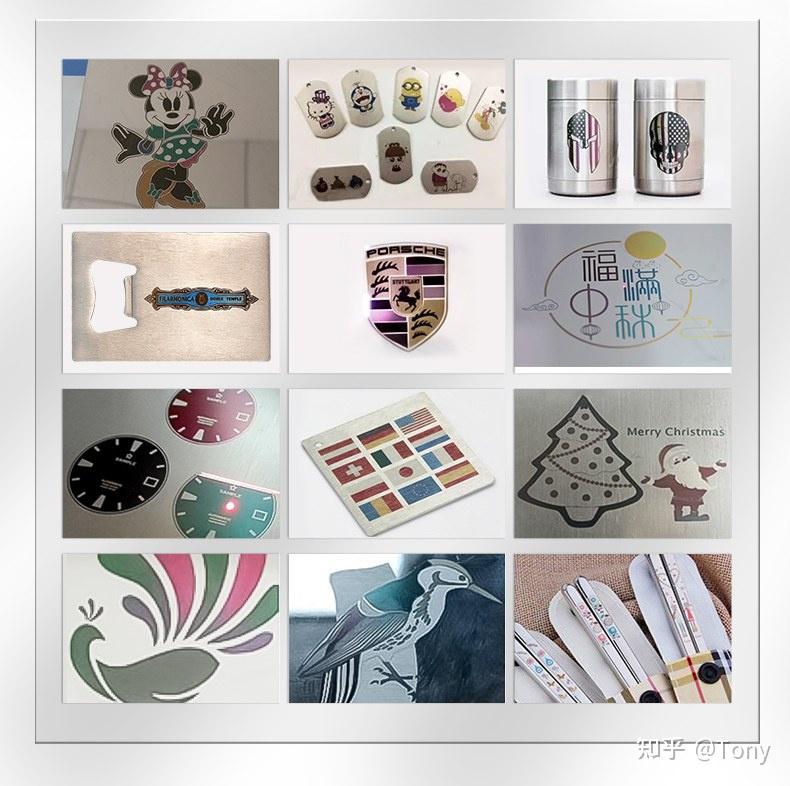

MOPA彩色打标样品效果
但要注意：
• 不是所有金属都能稳定出彩色，能出什么颜色、颜色是否鲜艳，取决于材料成分、表面状态和观察角度；
• 彩色效果通常有角度性，正看一个颜色、斜看可能是另一个颜色；
• 批量生产中颜色一致性需要验证，不能凭单块样片下结论。

1. 阳极氧化铝打白：核心是"刚好处理到位"
   黑色阳极氧化铝打白字，本质是对染色/阳极层进行受控改性或去除，让下方更浅的区域显现出来。目标不是"越深越好"，而是"刚好处理到位"：白色区域细腻均匀、边缘锐利、黑色底面不被拖灰。
   阳极层很薄，能量过重会烧穿、发毛、卷边；能量不足又发灰、发虚。这个"刚好"的窗口很窄，MOPA 可以通过调整脉宽和频率，改变单脉冲特性和热积累方式，更细地寻找这个窗口。


黑色阳极氧化铝白字打标效果
▲ 数据来源：国家标准 GB/T 8013.1-2018《铝及铝合金阳极氧化膜与有机聚合物膜 第1部分：阳极氧化膜》规定了阳极氧化膜的分类、性能要求和检验方法，说明不同膜层本身就存在性能与状态差异。
同样需要提醒：同一套参数换一批阳极板，结果可能完全不同。铝材牌号、前处理、膜厚、染料体系、封孔状态都会改变激光吸收和最终效果。这类项目必须用客户真实板材试板。

1. 不锈钢打黑：两个机理，两种验收标准
   不锈钢"打黑"至少可以分成两条路线：一是以热影响和表面氧化为主的氧化黑（低凹陷、适合铭牌和追溯标识）；二是以微结构或轻度烧蚀为主的深黑（黑度深，但粗糙度、凹陷和耐腐蚀性会变化）。
   这两条路线对脉冲形态的要求不同，而且不锈钢牌号、表面状态（镜面/拉丝/喷砂）、批次都会影响结果。MOPA 因为脉宽可调，通常更容易在两者之间找到稳定窗口；但普通调Q光纤在特定条件下也能打出可接受的黑色标记，不能简单说"只有 MOPA 能打黑"。


不锈钢表面激光打黑效果
工艺细节：不锈钢打黑的具体调参（离焦量、光斑重叠率、功率/速度/频率/脉宽联动）和阳极铝打白的六变量调试流程，在公众号此前发布的《激光打标机打黑不锈钢的工艺诀窍》《阳极氧化铝打标发白怎么调出高级感》两篇文章中有完整拆解，本文不再重复，重点讲设备选型判断。
三、一张表看懂：MOPA vs 普通调Q光纤，谁更适合你的工艺
下面两表按"工艺能力"和"选型判断"分开，方便对照自己的需求。
表1｜工艺能力对比（代表性判断，具体以样品测试为准）

表2｜按需求的选型判断

说明：以上为行业代表性判断，不构成任何固定参数的承诺。同一台设备在不同材料上的表现，必须以真实样品测试为准。
四、什么情况其实不需要 MOPA（避免过度配置）
MOPA 不是越贵越好，也不是"上了 MOPA 所有效果都能做"。以下情况，普通调Q光纤通常已经够用：

1. 只在金属上打高对比文字、Logo、序列号或二维码，对颜色和细腻度没有特殊要求；
2. 黑色阳极铝上做常规浅色标记，客户验收标准是"能看清"而不是"消费电子级细腻"；
3. 不锈钢常规标刻（氧化黑已有稳定参数且验收可接受）；
4. 预算敏感、节拍优先，效果窗口要求不苛刻。

选 MOPA 前，先问自己三个问题：

• 我的目标效果，普通调Q光纤真的做不出来吗？

• 客户验收的是"效果"还是"效果一致性"？

• 我愿意为效果稳定性多付多少预算？

如果三个答案都不指向 MOPA，那普通光纤机就是更合适的选择。判断设备，看的是"你的工艺需求"，不是"设备标称参数"。

💡 工程师经验：我们在接询盘时最常做的事，反而是先劝客户不要盲目上高配。很多客户是"听同行说 MOPA 好"，但实际产品只需要高对比打码。先明确验收标准再定配置，比直接推高配更能建立长期信任，也避免客户为用不上的能力买单。

五、同一台 MOPA，为什么有人打得好有人打不好：材料与表面变量

经常有客户问："网上看到别人用 MOPA 打彩色很漂亮，为什么我寄的材料打不出来？"

原因几乎都出在材料与表面状态上。彩色、打白、打黑效果由以下变量共同决定：

• 材料牌号与成分；

• 表面工艺：镜面、拉丝、喷砂、抛光、钝化、涂层；

• 表面清洁状态：油污、指纹、残胶、防锈液；

• 批次差异：同一牌号不同供应商、不同批次吸收可能不同；

• 膜层/涂层状态：阳极膜厚、染色体系、封孔状态；

• 观察角度与验收光线：正看、斜看、冷白光、自然光。

所以"网上的参数表"不能照抄，原因不是参数错，而是参数必须绑定"具体材料+具体光源+具体场镜+具体表面状态"。这也是为什么激光打标行业普遍建议：先寄样，用你的真实材料做参数矩阵，再谈配置。

寄样小建议：寄样时一次把信息给全——材料牌号、表面工艺、工件尺寸与打标区域、标记内容与最小字符、目标效果照片、单件节拍、验收标准（黑度/颜色/深度/耐久/读码率）。资料越全，试板轮次越少。

代表性调试场景：同一批不锈钢，为什么换脉冲形态后黑得更稳

下面用一个代表性场景说明"脉冲形态可调"的实际价值，它不是某个具体客户案例，也不能直接照抄参数：

以上为基于行业典型参数的代表性场景，非特定客户案例；不代表任何设备的固定参数、黑度或效率承诺。实际结果以你的真实材料、设备和验收标准为准。

六、配置 MOPA 设备时怎么谈：功率、激光源品牌、场镜与预算逻辑

如果确认需要 MOPA，采购时最常踩的坑是"只看功率和价格"。

功率不是唯一变量。 MOPA 的功率选择要结合材料、标记面积、节拍和效果要求。同样 20W，用于彩色打标和用于深雕的逻辑完全不同；大面积批量打码和单件精细打标对功率的要求也不同。

激光源品牌按项目确认。 MOPA 激光源由专业供应商提供，例如 JPT 等品牌。Zhuorui Laser 可以根据材料、目标效果、预算和样品测试结果进行选配和整机集成；是否用某个品牌、什么型号，取决于项目要求和当期供应情况，不能简单说"哪个品牌一定更好、一定有现货"。

场镜范围按标记区域选。 场镜决定有效打标范围和工作距离。范围越大，通常光斑越大、精细度会受影响；范围选小了又装不下工件。要按实际标记区域而不是设备大小选。

配置清单要写清楚。 询价时至少对齐：激光器品牌型号、功率、场镜范围、振镜、控制系统、电脑与显示器是否包含、冷却方式、夹具/旋转轴/视觉等附件、排烟与防护、包装运输、质保与售后边界。行业通用机柜外观相似，不代表内部配置相同，比价前先对齐完整配置。

还有一个常被忽略的点：MOPA 机和普通调Q光纤机在整机外观上通常看不出区别。两者都采用行业通用的机柜、升降立柱、打标头和场镜结构，光从外面看，很难判断内部装的是哪一种激光器。所以判断一台设备是不是 MOPA、配置值不值，不能只看外观和功率，要对齐内部的激光器型号、控制方案和测试结果。

光纤激光打标机整机实拍

七、MOPA 的"强"必须用你的材料验证：寄样试板路径

前面所有判断，最后都要落到一件事：用你的真实材料做样品测试。

试板能回答的问题：

• 你的材料能不能出彩色、什么颜色范围、一致性如何；

• 阳极铝白字能做到多细、多均匀、边缘是否干净；

• 不锈钢打黑能到哪个黑度、正看斜看是否稳定、耐擦/耐腐蚀是否符合要求；

• 不同激光源方案（调Q vs MOPA、不同功率）在同一种材料上的效果差异；

• 节拍是否满足你的产量要求。

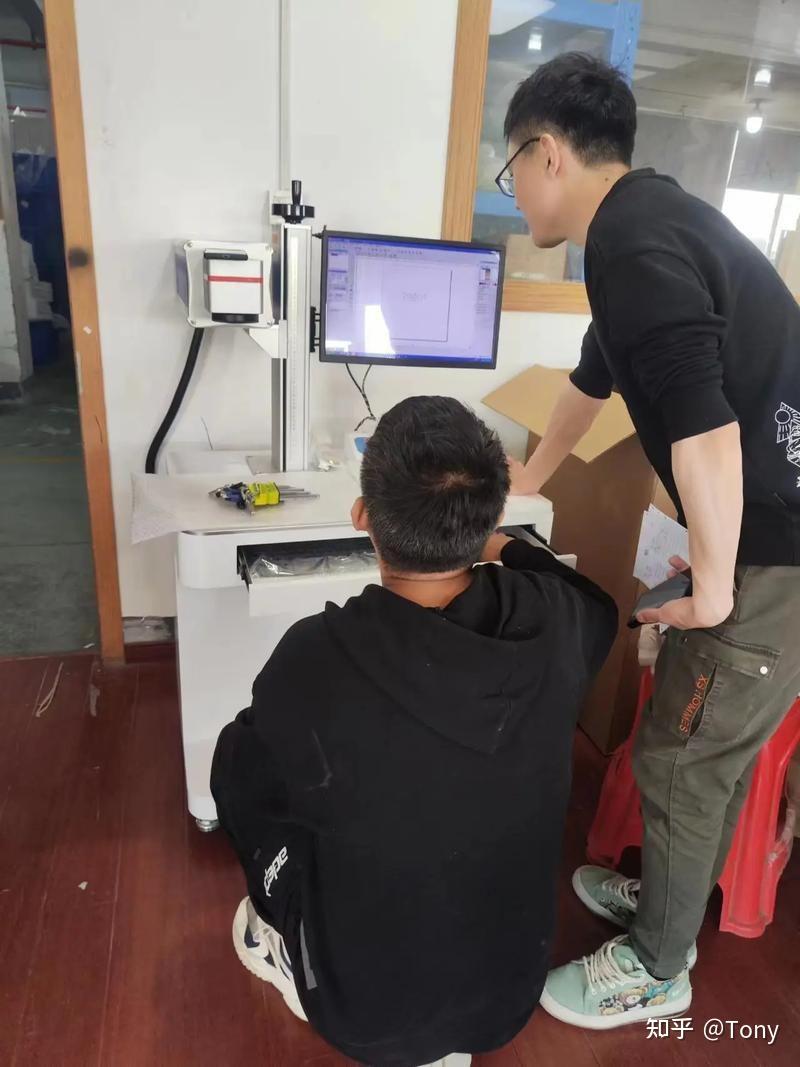

激光打标机工厂组装与测试

Zhuorui Laser 作为激光打标机整机装配、配置、调试和供应工厂，可以根据你的材料与效果要求，匹配调Q 或 MOPA 激光源、场镜、夹具和附件，在工厂完成整机装配、接线、软件配置、参数调试，并用你的真实材料做多组参数试板，让你直接比较实际样品效果，再确认设备配置和量产参数。

需要说明：样品测试结果与材料牌号、表面状态、颜色、涂层和批次有关，单个样品测试结果不能自动代表所有批次；塑料、涂层、复合材料和特殊表面必须优先进行真实样品验证。

八、FAQ

Q1：MOPA 一定能打彩色吗？

不一定。彩色效果取决于金属材料成分、表面状态和参数窗口，MOPA 只是更容易找到颜色窗口。能出什么颜色、是否稳定，必须用真实材料试板验证。

Q2：普通光纤机能不能打不锈钢黑？

特定条件下可以，但窗口通常更窄、更难复制。如果你的验收标准是"稳定一致的黑"，建议把 MOPA 一起纳入试板比较。

Q3：MOPA 比普通光纤贵多少？

价格取决于激光器品牌型号、功率、场镜、振镜、控制系统、附件和交付范围，无法给固定数字。比价前先对齐完整配置清单，不要只按外观和功率比价。

Q4：打阳极铝白字必须用 MOPA 吗？

不一定。普通调Q光纤可以覆盖很多浅色高对比标记。如果对细腻度、灰阶、热影响窗口要求高，MOPA 会给工程师更多参数自由度。

Q5：寄样试板需要准备什么？

材料牌号与表面工艺、工件尺寸与打标区域、标记内容与最小字符、目标效果照片、单件节拍与日产量、验收标准（颜色/黑度/深度/耐久/读码率），如已有旧设备参数也可一并提供。

九、需要确认 MOPA 是否适合你的工艺？

请提供：材料牌号与表面状态、工件尺寸与打标区域、标记内容与最小字符、目标效果照片、单件节拍、验收标准。我们会先判断你的工艺属于哪条路线，再安排不同激光源方案的参数矩阵试板，让你直接看实际样品效果，再决定设备配置。

Zhuorui Laser 是一家激光打标机整机装配、配置、调试和供应工厂。我们根据客户材料、效果、节拍和预算匹配核心部件，并在工厂完成装配、接线、软件配置、样品测试和交付。最终设备配置与参数，以真实样品验证结果为准。

参考资料

免责声明：本文参数逻辑用于工艺理解与选型规划，不构成针对任何特定设备、激光源、材料或批次的固定参数承诺。MOPA 与调Q 光纤的实际效果应以客户真实材料、实际打标文件和设备配置下的样品测试为准。
