同样是6082铝合金，为什么摩底夫黑金摆臂用得久?

先看一组数据。

这是一份第三方检测机构对两款铝合金摆臂做的材料分析报告。样品1来自某普通品牌摆臂，样品2来自摩底夫黑金摆臂。

两款产品标注的都是6082铝合金——这是摆臂行业里比较常见的材料，强度高、耐腐蚀，广泛应用于汽车底盘结构件。

但检测结果出来之后，差距就明显了。

材料成分：都达标，但起点一样不等于终点一样

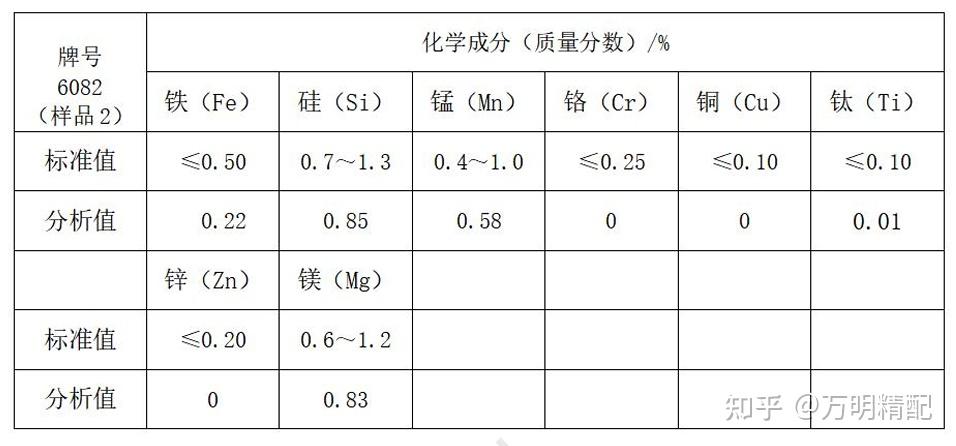

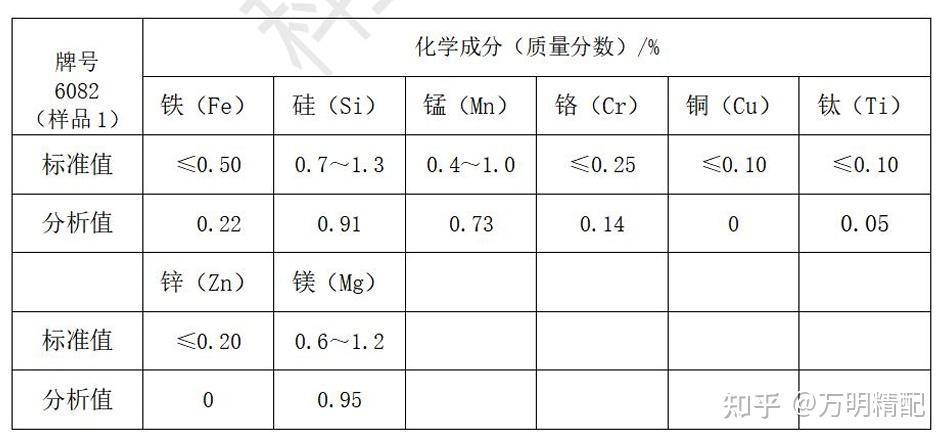

化学成分检测显示，两个样品的元素含量均符合6082铝合金的国家标准。铁、硅、锰、镁等主要元素都在规定范围内，牌号没有问题。

材料一样，但后续的工艺决定了最终品质。

硬度：差的不只是数字

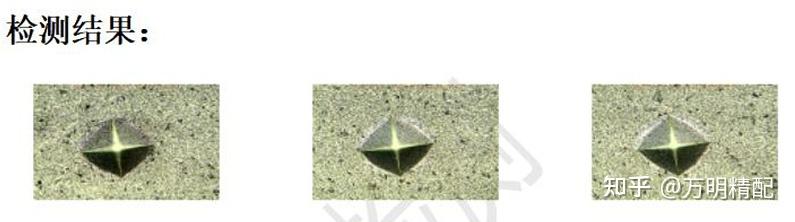

硬度检测结果显示：样品1平均硬度为128.5HV，样品2为118.1HV。

普通人看到这个数据可能会觉得：样品1硬度更高，不是更好吗？

不是的。

硬度高≠质量好。铝合金摆臂要的是强度与韧性的平衡。硬度太高，材料反而会变脆，遇到冲击时容易断裂。真正决定摆臂能不能用得住的关键，在于组织结构的均匀性——而这一点，藏在金相分析里。

金相组织：同样的材料，完全不同的内在

金相分析是把材料切开，用显微镜看内部结构。这也是最能说明问题的地方。

样品1（普通品牌摆臂）：

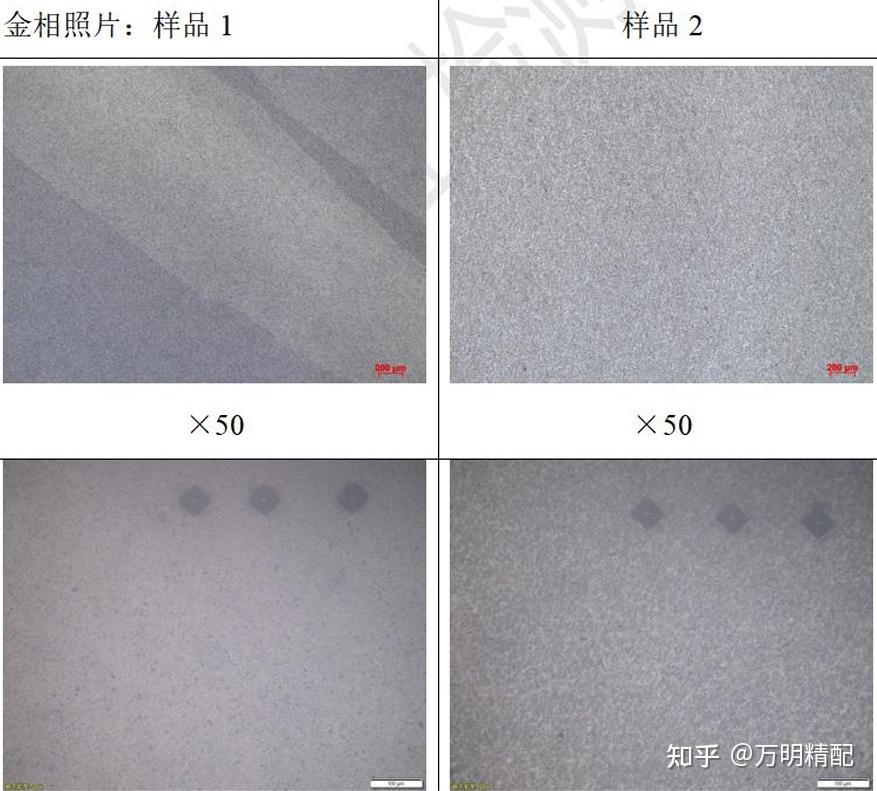

50倍显微镜下，存在贯穿型明暗成分偏析带，还有强定向变形流线，再结晶不完全。

翻译成人话：这块材料在锻造和热处理的时候没做好，元素分布不均匀，内部还保留着锻造时被强行拉长的“纹理”。这种纹理会导致材料在不同方向上的性能不一样——有些方向扛得住，有些方向特别脆弱。

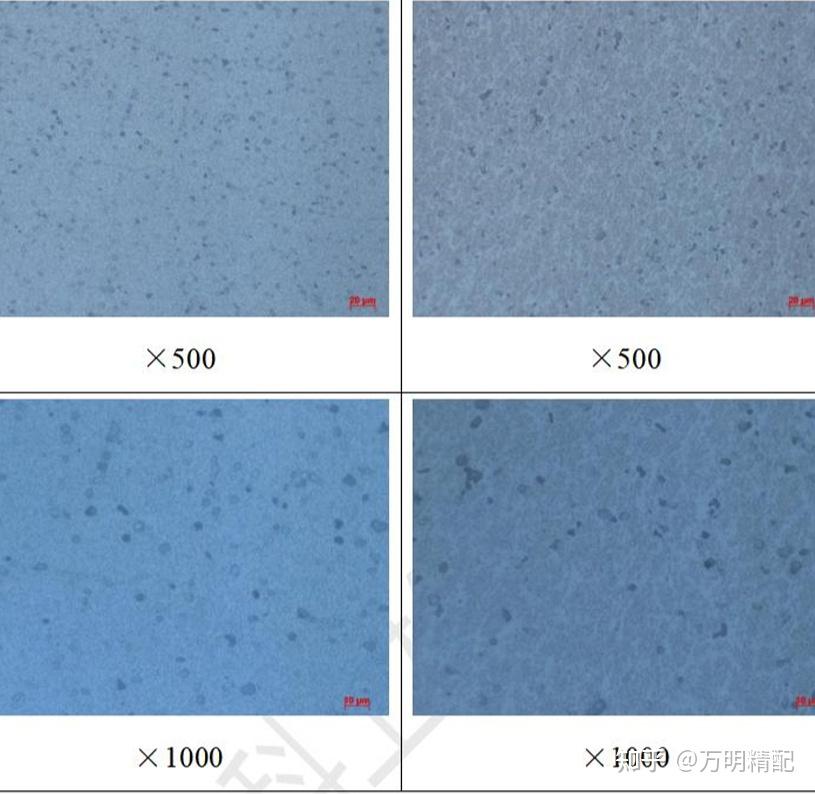

1000倍显微镜下更明显：时效强化相（Mg₂Si）存在大面积无析出空白区域，粗大杂质相数量多，溶质存在晶间富集和贫化。

再翻译一遍：该硬的地方不硬，该匀的地方不匀。微观结构里到处都是“薄弱点”，一旦遇到冲击或反复受力，裂纹很容易从这些地方开始扩展。

样品2（摩底夫黑金摆臂）：

同样是50倍显微镜下：全域无带状偏析，溶质均匀，无明显变形流线，再结晶充分，第二相细小弥散分布。

1000倍显微镜下：时效强化相全域细密均匀，无贫化区，粗大杂质相数量少，孤立无定向聚集。

翻译：这块材料经过了充分的均匀化和固溶热处理，元素分布均匀，内部结构细密一致，没有明显的“薄弱点”。内外微观结构均匀性更好。

结论：同样的起点，不同的终点

两份样品的材料都是6082铝合金，化学成分都符合标准。但工艺的差异决定了产品的差异。

报告给出的结论很直接：样品1组织均匀化不足、热处理未到位，存在先天性服役缺陷。先天就带着毛病，装上车之后能撑多久，全看运气。

而样品2经过充分的均匀化+固溶热处理，组织均匀强韧，疲劳性能更优异。从娘胎里就底子好，装上车之后能稳稳当当跑很久。

对车主意味着什么？

普通品牌摆臂：材料一样，但工艺不到位。内部有偏析、有流线、有空白区——这些微观缺陷在日常行驶中会慢慢累积，遇到大冲击时可能就是断裂的起点。底盘松散、过坎异响、方向跑偏，往往就是从这些“看不见的缺陷”开始的。

摩底夫黑金摆臂：材料一样，但工艺做到位了。充分均匀化+固溶热处理，内部结构均匀强韧。装上车之后，它能稳稳承受路面的反复冲击，不会因为内部缺陷而提前失效。

同样的6082铝合金，有的厂家认真做好每一道工序，有的厂家在看不见的地方偷工减料。材料一样，工艺不一样，结果完全不一样。

下次换摆臂的时候，别只看“是不是铝合金”。同样都是6082，内在可能天差地别。

摩底夫黑金摆臂——同样的材料，更高的标准。

#摩底夫黑金摆臂# #汽配技术件#
