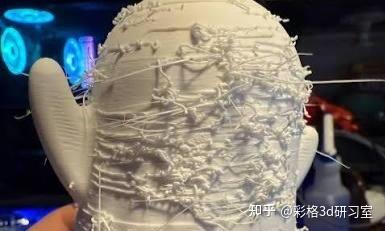

打印表面出现一颗颗小疙瘩，真的是耗材质量差吗？
先说结论：不一定。表面“小疙瘩”只是结果，背后可能是 Z 接缝、耗材受潮、温度偏高、挤出波动，或者回抽和压力控制没有调好。仅凭一张失败件照片，不能直接判定耗材质量。
很多人看到模型表面冒出一颗颗凸点，第一反应都是：
“这卷耗材不行。”
但在实际排查中，耗材只是可能原因之一。
真正有效的判断方法，不是先换料，而是先观察：疙瘩出现在哪里？有没有规律？打印时有没有异响？模型尺寸是否也发生了变化？
下面按最常见的四种情况来判断。
一、疙瘩排成一条竖线：先检查 Z 接缝
如果凸点集中在模型的一侧，从下到上排成一条线，大概率不是耗材坏了，而是每层外墙的起止位置，也就是常说的 Z 接缝。
FDM 打印每一层外墙，都必须有一个开始点和结束点。喷嘴在这里减速、结束挤出、移动，再开始下一层，因此容易留下小凸点或凹痕。
圆柱、花瓶和光滑外壳没有棱角可以隐藏接缝，所以痕迹通常更明显。

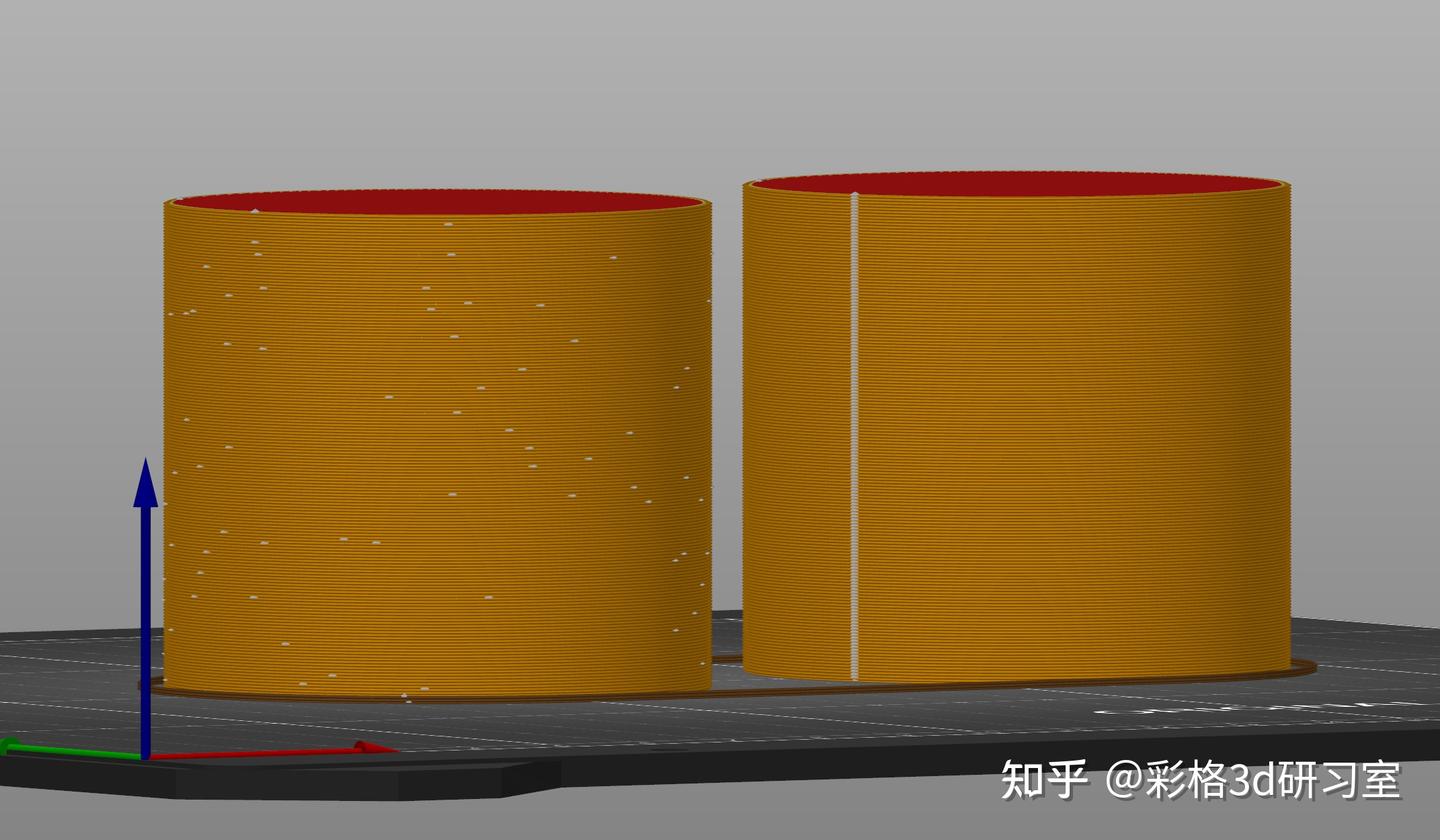

左边看起来像“满身小疙瘩”，其实是接缝被随机分散；
- 右边只有一条竖线，是因为每一层的接缝位置被对齐；
- 两者可能使用完全相同的耗材，区别只是切片策略。
怎么处理？
- 在切片预览里打开“接缝”显示；
- 将接缝放到模型背面、内角或不重要的位置；
- 有条件时使用“接缝绘制”手动指定位置；
- 校准流量、回抽和压力提前，减轻接缝处堆料；
- 不要为了隐藏竖线盲目选择随机接缝，否则可能得到满表面的散点。
需要说明的是：普通 FDM 打印中，接缝通常只能减弱或隐藏，很难做到绝对消失。
二、疙瘩随机出现，还有“噼啪”声：检查耗材受潮

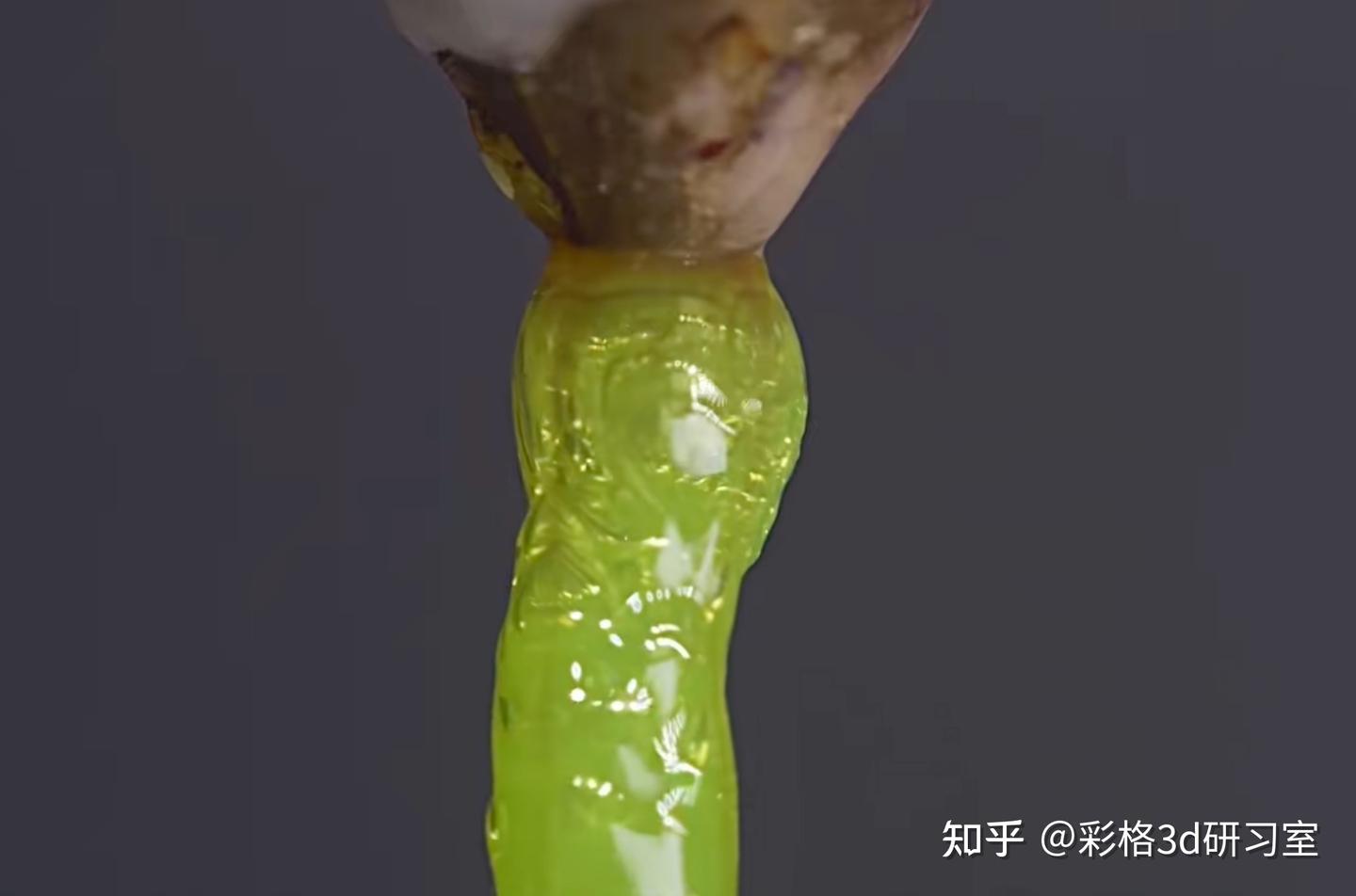

如果凸点没有固定位置，喷嘴挤出时还会出现轻微“噼啪”声，料丝中能看到气泡，就要重点检查耗材是否受潮。
大多数 FDM 耗材都有一定吸湿性。进入热端的水分会快速汽化，形成微小气泡和压力波动，使挤出过程变得不稳定。
受潮可能同时带来：
- 随机凸点或小料瘤；
- 拉丝增多；
- 挤出时出现气泡、爆裂声；
- 表面变得粗糙；
- 严重时层间结合下降。
尼龙、PVA 和 TPU 通常更容易受到湿气影响，但 PLA 也不是绝对不会受潮。
一个简单的对照方法
使用同一个模型和同一套参数：
- 先用当前耗材打印一次；

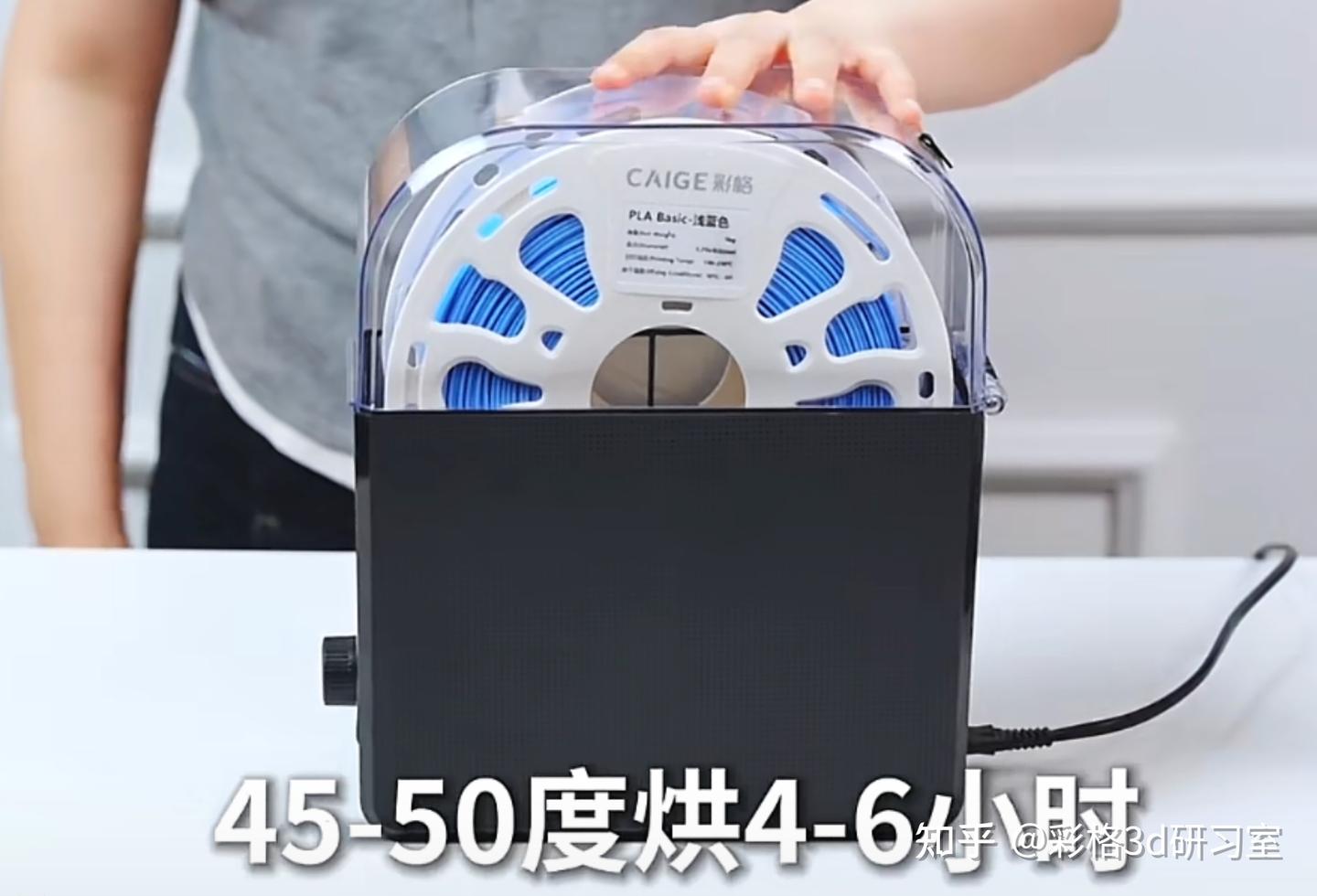

- 按耗材厂商建议的温度和时间烘干；
- 烘干后再打印一次；
- 对比爆裂声、拉丝和表面凸点是否明显减少。
如果烘干后显著改善，才更能支持“受潮”这个判断。
这里要特别注意：干燥箱和密封箱不是一回事。密封箱配合干燥剂主要用于减缓继续吸湿；已经明显受潮的耗材，通常需要主动加热烘干。
不同材料、配方和料盘的耐温能力不同，不建议照搬一张所谓的“万能烘料表”，应优先按照生产商提供的条件操作。

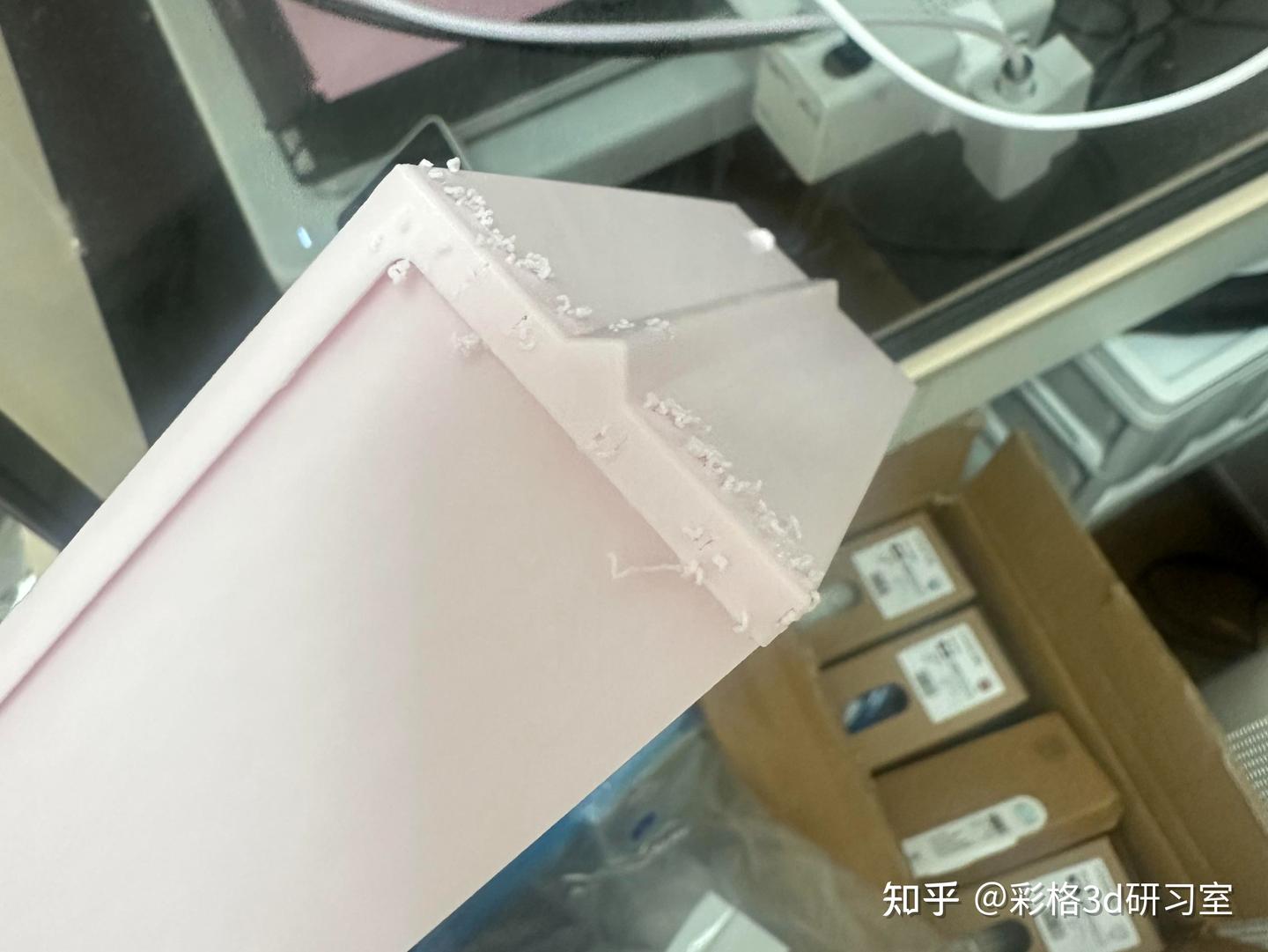

三、凸点集中在拐角和启停处：检查挤出控制
如果小疙瘩主要出现在拐角、减速位置或者每段外墙的起止点，问题更可能来自喷嘴内部压力没有及时释放。
打印头高速运动时，热端内部存在一定熔体压力。当打印头突然减速或停止，喷嘴里的材料仍可能继续向外流，于是产生局部堆料。
常见原因包括：
- 喷嘴温度偏高，材料过于容易流动；
- 回抽距离或回抽速度不合适；
- 压力提前没有校准；
- 外墙速度、加速度过高；
- 喷嘴在局部停留时间过长；
- 切片使用的喷嘴配置与实际喷嘴不一致。
正确调整方式
先恢复打印机或切片软件提供的默认材料配置，再依次校准：
- 温度；
- 流量；
- 压力提前；
- 回抽；
- 外墙速度和加速度。
一次只改变一个变量。几个参数同时调整，即使模型变好了，也很难确定真正原因。
四、整个表面肥厚、尺寸偏大：检查是否过度挤出
如果模型不只是出现凸点，还同时存在以下现象：
- 外墙显得肥厚；
- 小字和纹理变模糊；
- 圆孔比设计尺寸小；
- 顶面材料明显堆积；
- 喷嘴容易刮到已经打印好的区域；
就应该检查是否存在过度挤出。
可能原因包括流量比例过高、喷嘴规格选错、耗材直径参数填写错误，或者挤出机校准不准确。
不要看到凸点就直接把流量大幅降低。先确认以下三项：
- 实际喷嘴直径与切片配置是否一致；
- 切片软件中的耗材直径是否正确；
- 当前材料配置是否适用于正在使用的耗材。
确认基础配置后，再使用流量校准模型进行小幅调整。
那么，耗材质量会不会造成小疙瘩？
会，如果耗材直径波动较大，单位时间内进入喷嘴的材料量就会变化；材料存在杂质、明显降解或配方分散不均，也可能导致挤出波动、局部料瘤甚至堵塞。
但只看打印件表面，无法区分它究竟来自耗材、设备还是参数。
比较可靠的判断方式是做交叉测试：
- 使用同一台打印机、同一模型和同一套参数；
- 将原耗材充分烘干后重新打印；
- 换一卷状态正常的同类材料进行对照；
- 检查问题是否始终跟随某一卷耗材；
- 测量该卷耗材多个位置的线径；
- 排除喷嘴磨损、残料和部分堵塞。
即使换料后问题消失，也不一定能立即证明原耗材生产不合格，因为不同品牌、不同颜色甚至不同批次的材料，最佳温度和流量都可能略有差别。
只有在正确保存、充分烘干并使用合理参数后，问题仍稳定跟随某卷耗材出现，才更有理由检查耗材本身。
如果排查后确认是耗材问题，怎么选？
如果已经完成烘干、参数校准和换料对照，问题仍持续跟随某一卷耗材出现，就该考虑更换稳定性更好的材料。
彩格 3D 打印耗材面向日常模型、手办、教学、打印农场和功能件用户，提供 PLA、PLA+、PETG、TPU 等常用材料选择。选购时，建议关注的不只是价格，还包括线径稳定性、绕线整齐度、包装密封性，以及是否提供清晰的建议打印参数。
对于不确定自己该选哪种材料的用户，可以先按用途判断：
- 打摆件、原型、日常模型：优先选择彩格 PLA／PLA+；
- 打收纳、支架、耐用零件：可考虑彩格 PETG；
- 打软胶件、缓冲件、保护套：可考虑彩格 TPU。
一张表快速判断
| 现象 | 优先检查 | 不要先做什么 |
|---|---|---|
| 凸点排成一条竖线 | Z接缝位置 | 直接判定耗材不合格 |
| 凸点随机，伴随噼啪声和气泡 | 耗材受潮 | 无依据地大幅修改流量 |
| 凸点集中在拐角、启停处 | 温度、压力提前、回抽 | 同时修改多个参数 |
| 整体肥厚、孔洞偏小 | 流量与喷嘴配置 | 只处理接缝位置 |
| 只有某卷耗材反复出现 | 烘干和换料对照 | 只凭一次打印下结论 |
写在最后
打印表面出现小疙瘩，不等于耗材质量差。
一条整齐的竖线，多半是接缝；随机凸点伴随爆裂声，可能是受潮；拐角处堆料，通常与温度、回抽和压力控制有关；只有经过烘干、参数校准和换料对照后，问题仍稳定跟随某卷耗材出现，才应该进一步检查耗材直径、杂质和配方稳定性。
对于 3D 打印来说，耗材、设备和参数是一个整体。
先看现象，再做对照，比看到失败件就马上“怪耗材”更可靠
