七工匠AF 135mm F1.8 MAX

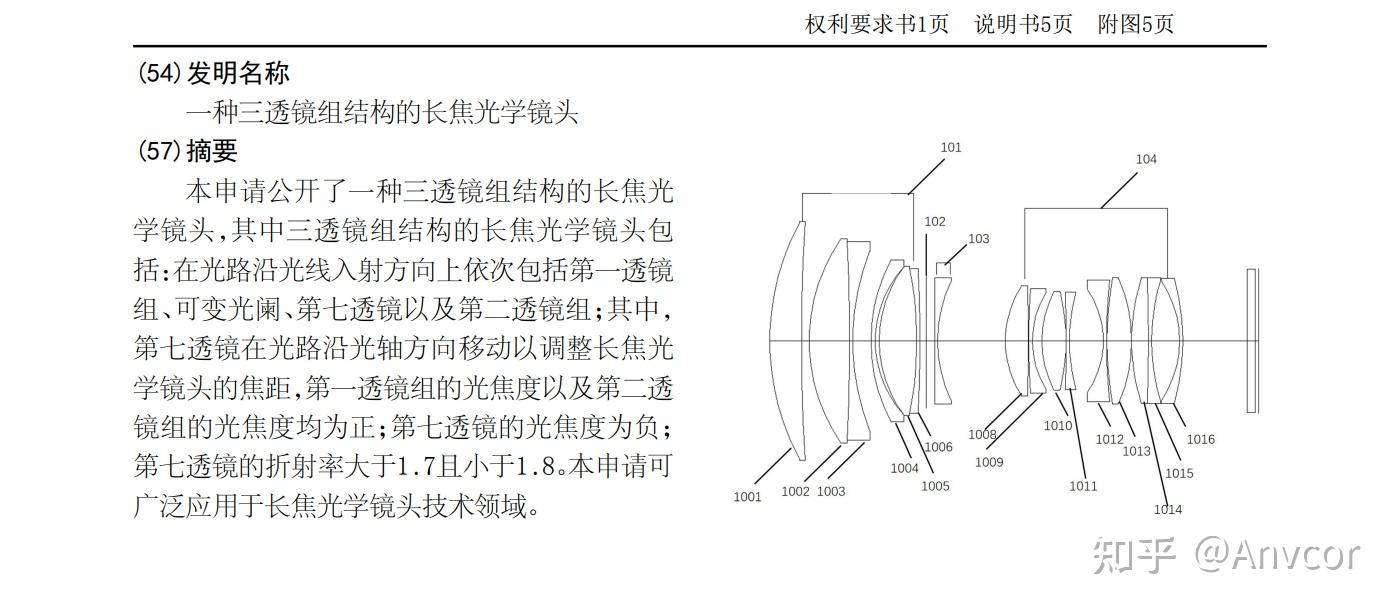

发布2个月后，七工匠公示了旗舰135mm F1.8 MAX的光学设计专利

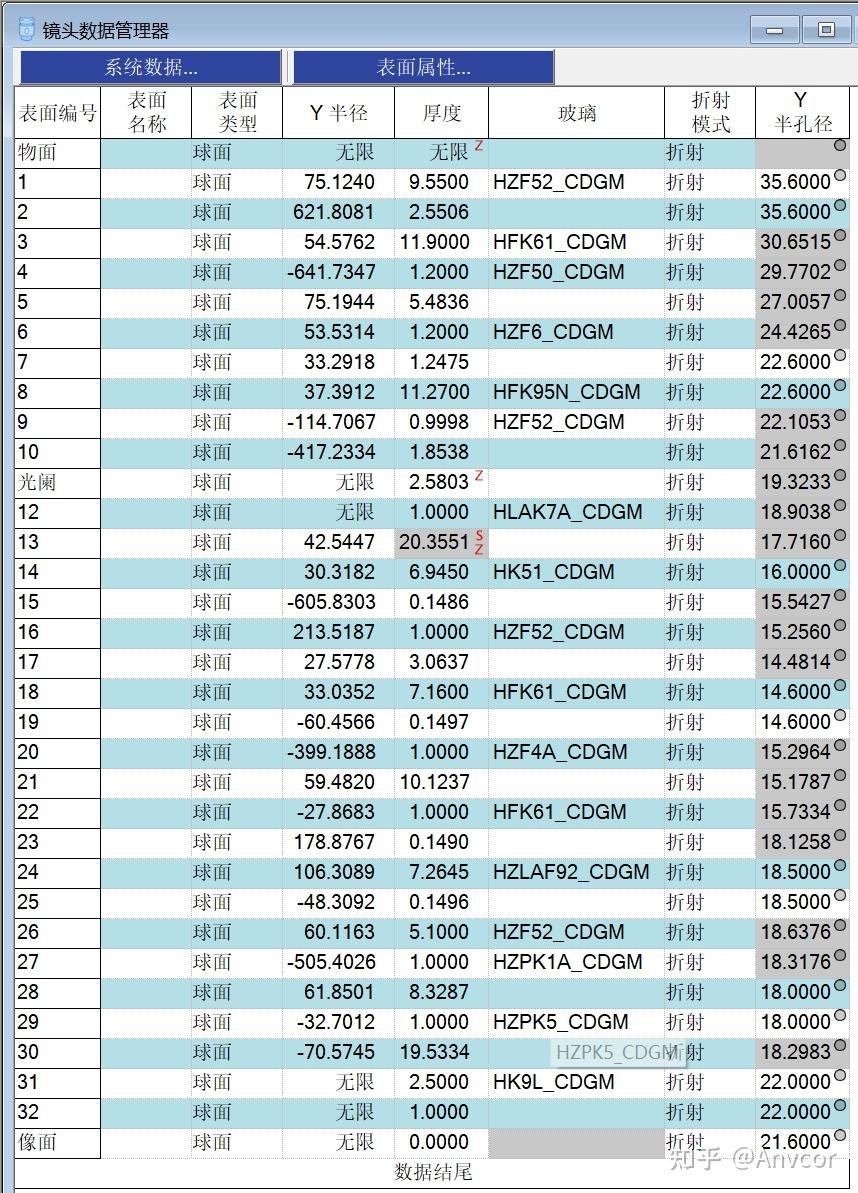

该专利只有一个实施例，完全符合量产版本，数据完全没有遭到黑手篡改，或者造假。

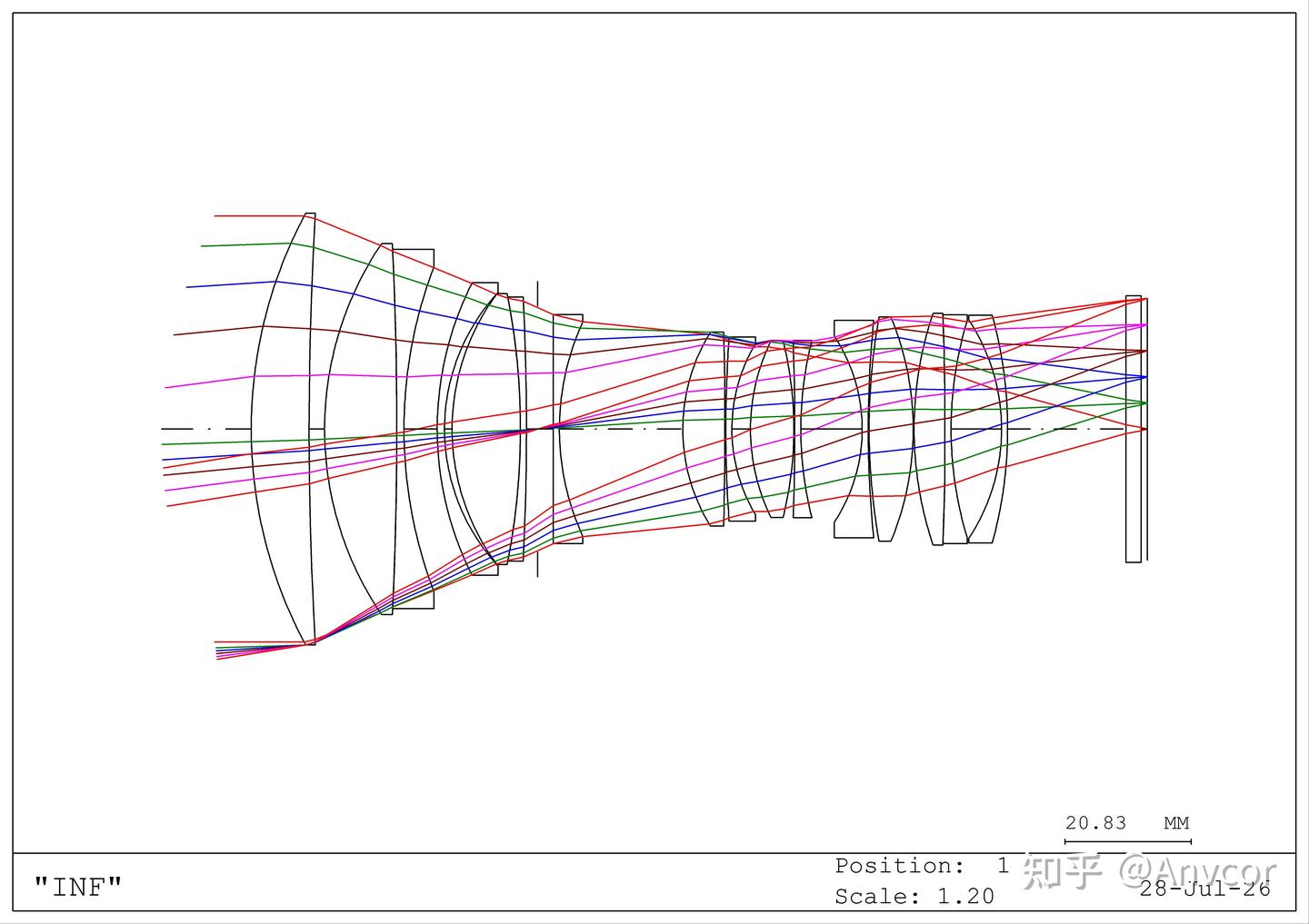

对其的仿真很简答也做完了。从市场定位和配置来说，七工匠为其锚定的价格也符合表现。糟糕的公差，奇怪的球差。以及——单片STM对焦组。七工匠的结构选择也比较常规，没有使用非球面，使用想出了后组使用正负透镜胶合分裂成细小的空气间隙。气隙能够使光线折跃厉害，入射角变大，产生更多像差用于系统平衡。七工匠一口气就拆了三个胶合。这种气隙本质就是公差换性能，入射角变大也会变得公差敏感。这枚镜头的负镜还非常薄，其看来弱不禁风的样子，七工匠扣了薄厚比，但坑定是能加工的。

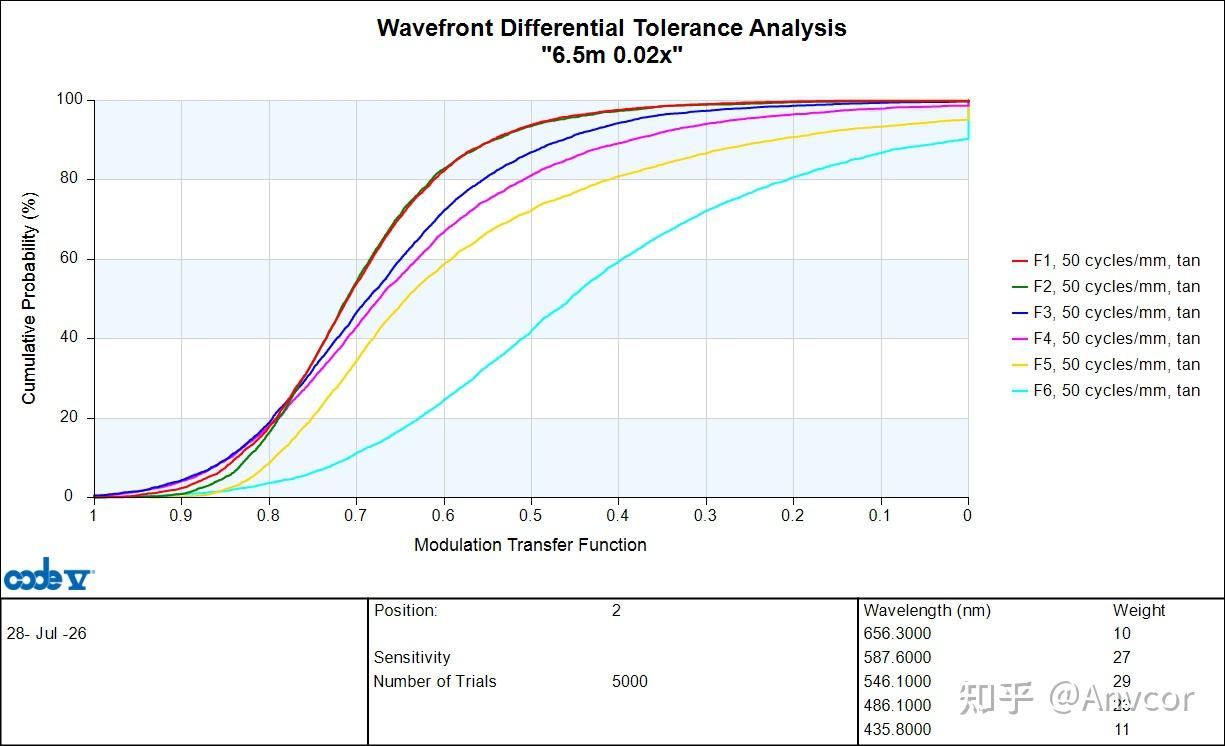

尝试用code v，公差等级Q6差不多的公差等级来分析。这枚镜头设置了两个补偿组（偏心和补偿）。就是设置在刚刚拆胶合那几片敏感上的。另外，长焦镜头对于材料阿贝数、曲率半径都需要收紧公差。最后这枚镜头得到MTF积累曲线也没非常垂直。

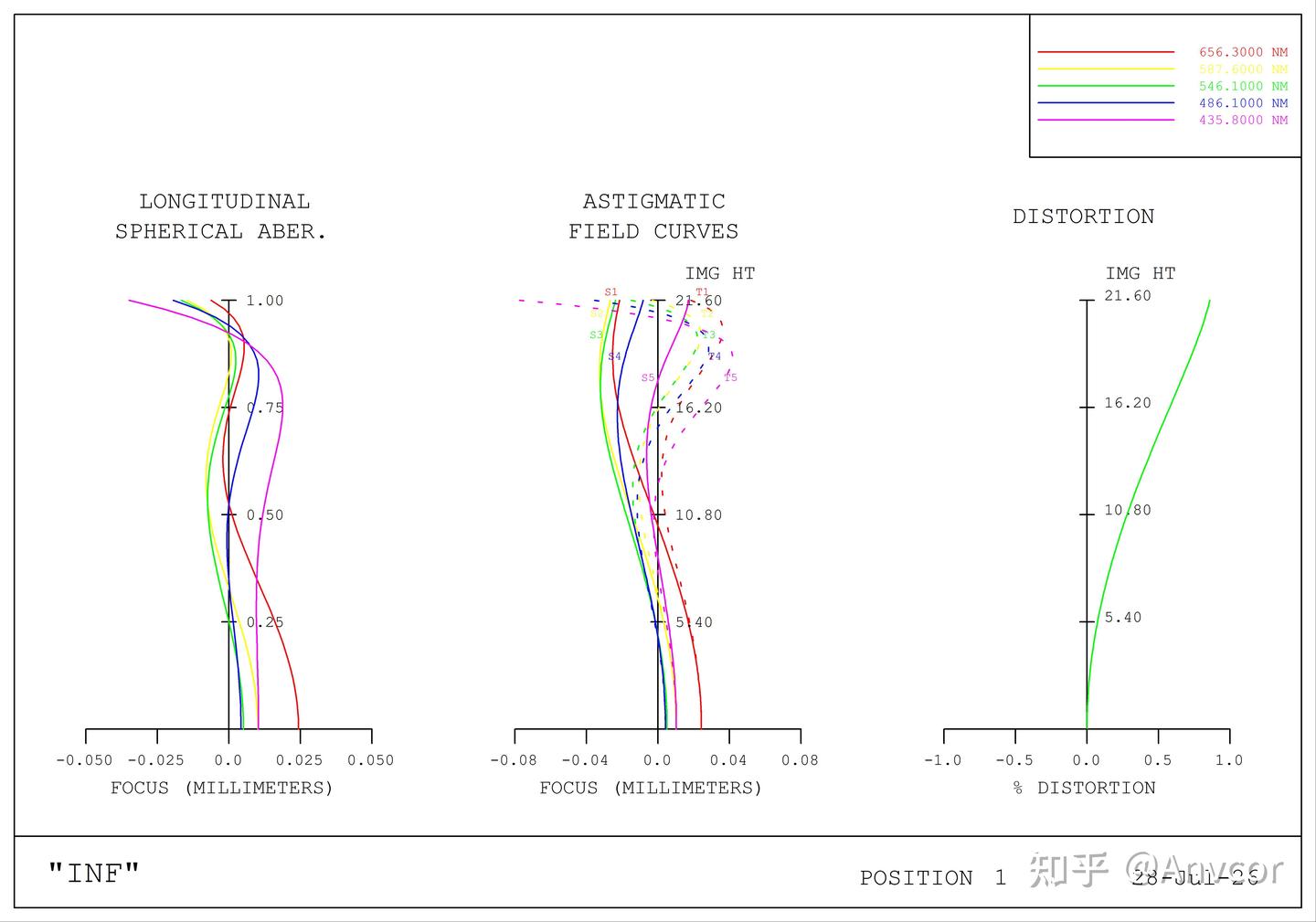

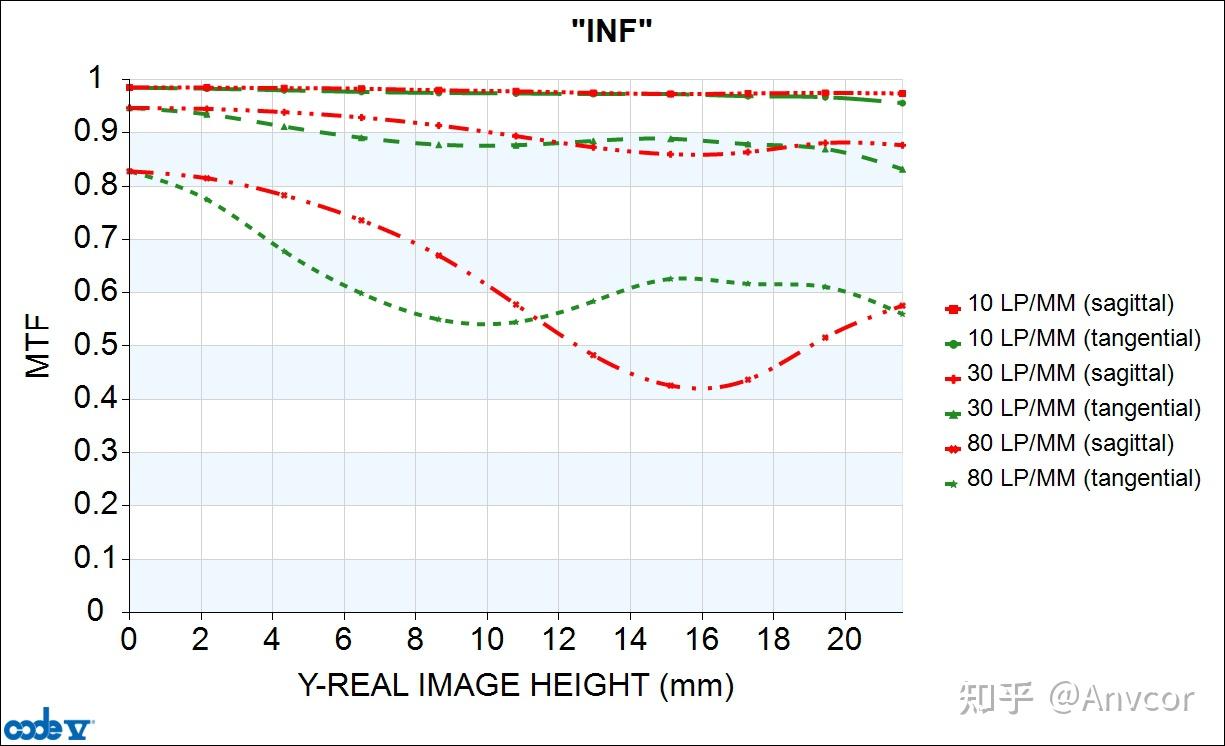

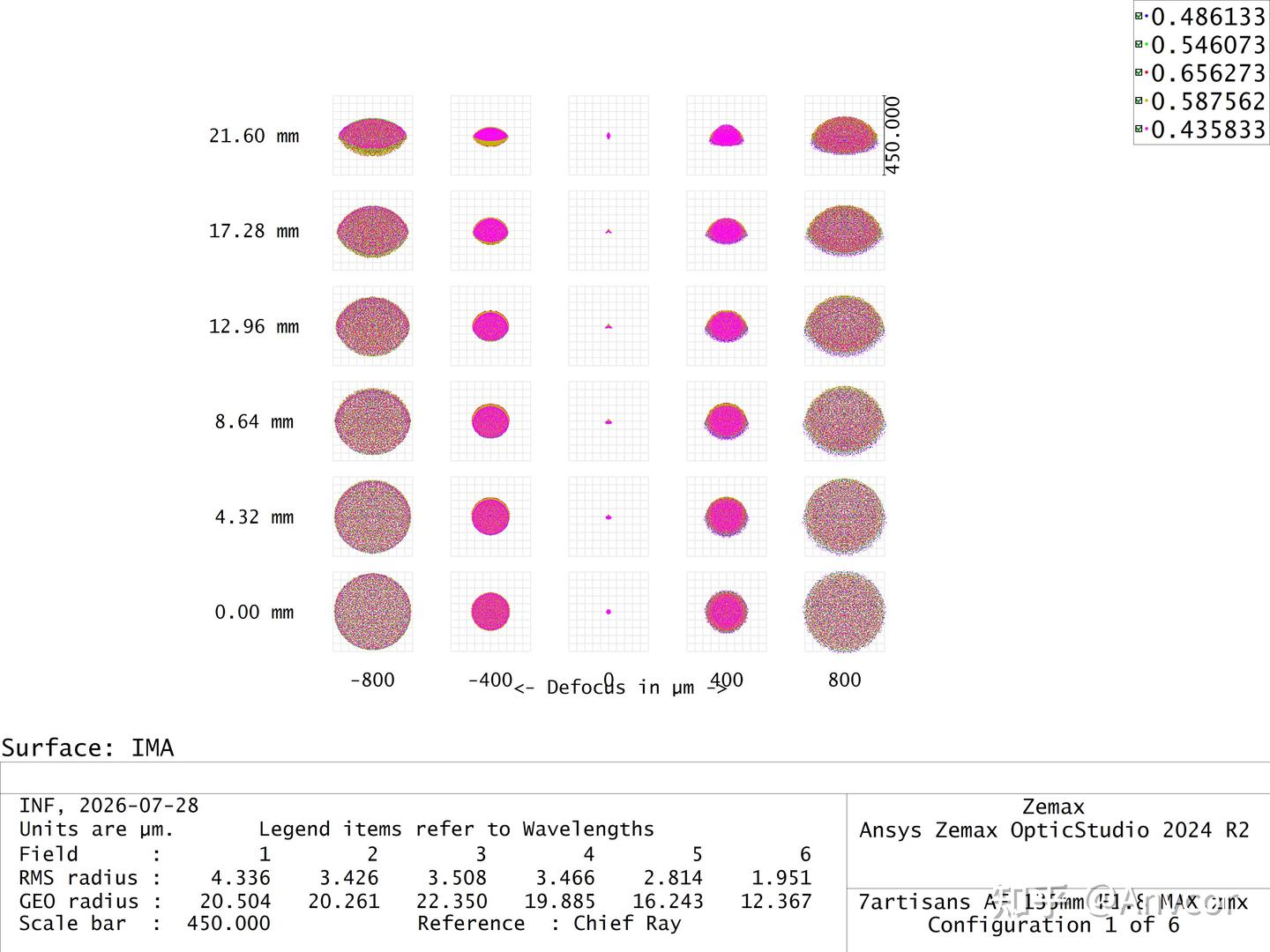

INF无穷远下性能还是非常炸裂的强。30线对子午弧矢全程都超过0.8了（点击输入文本）。此外无穷远的虚化可以看出球差欠矫正的表现（后面要考）。

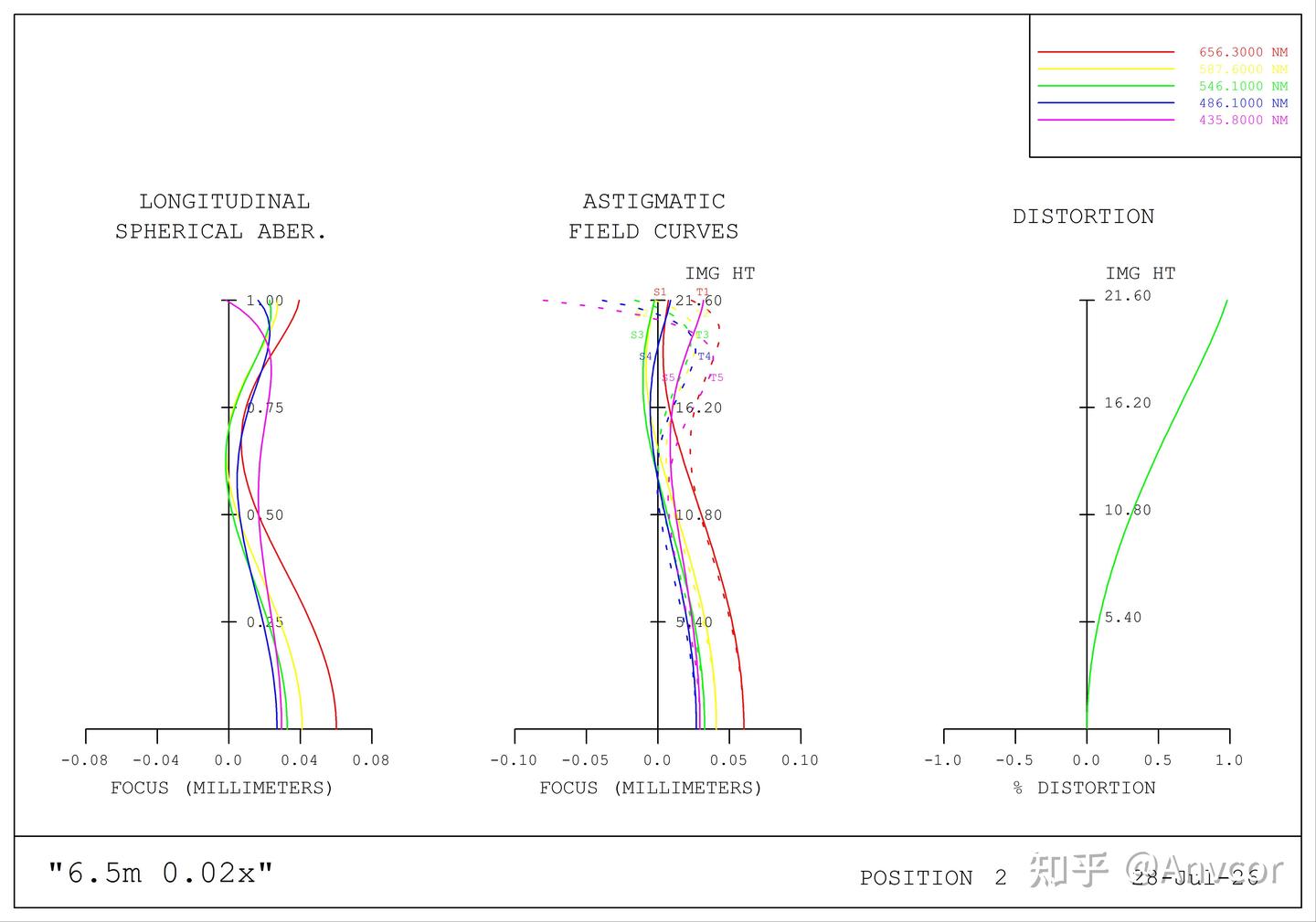

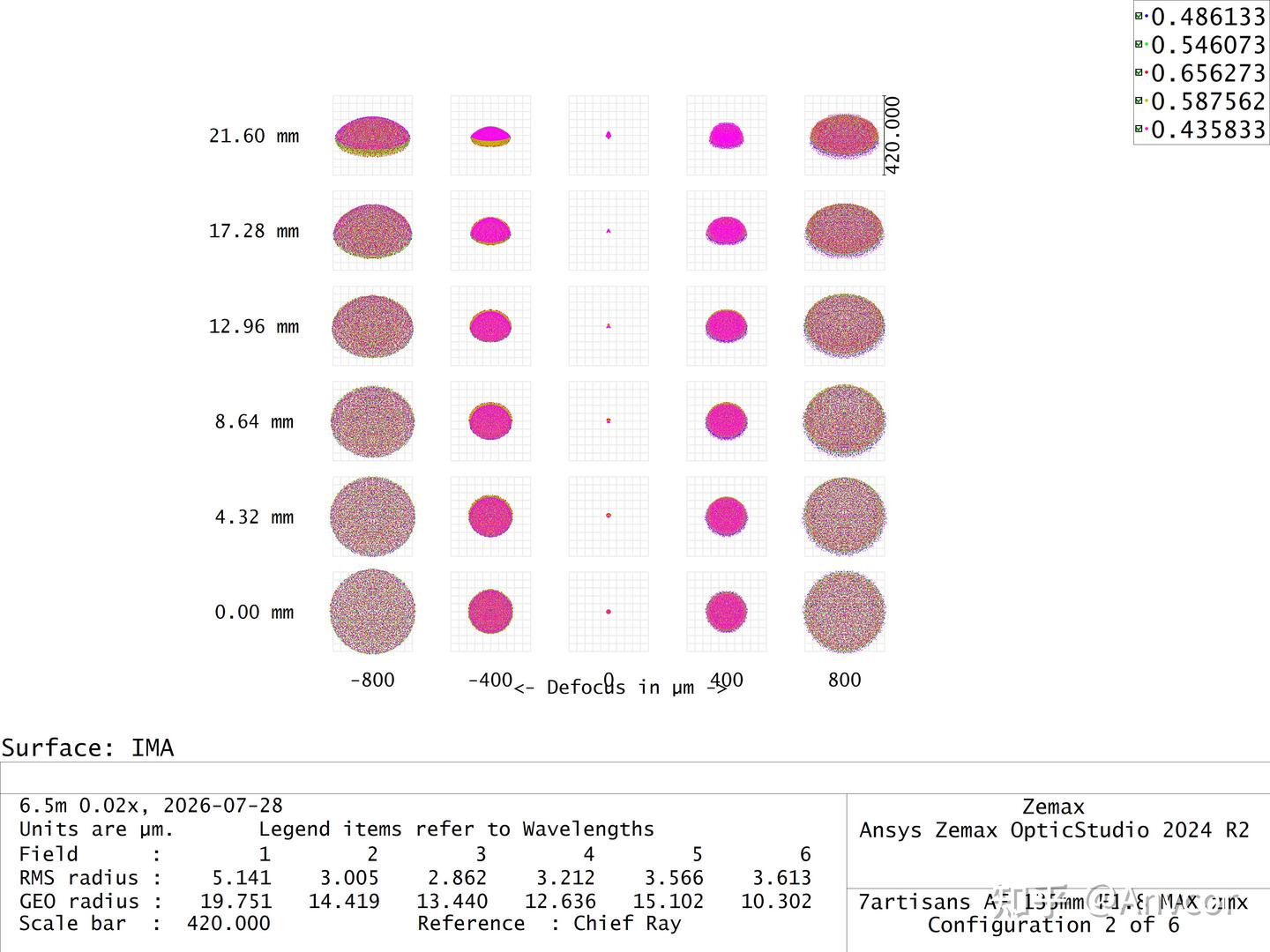

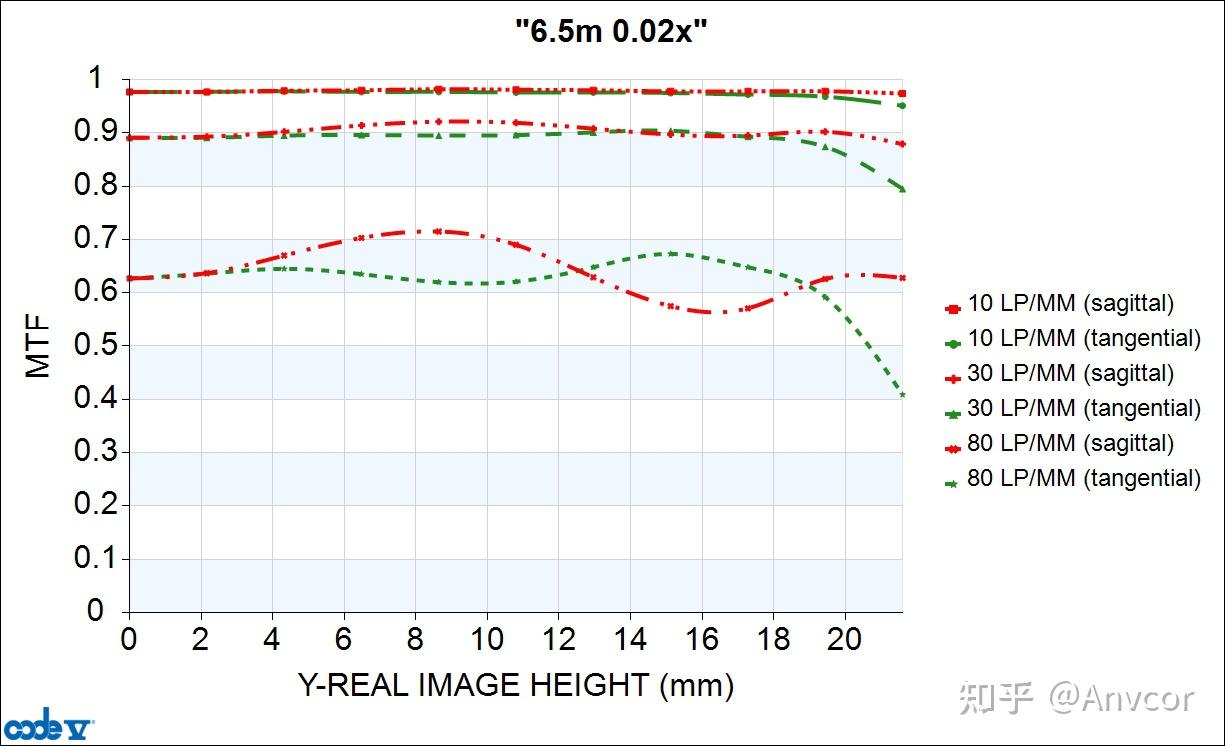

0.02倍还是非常强。球差表现体现在虚化表现上还是尚可的。

此时放大倍率也才0.045倍。135MAX的球差已经非常丧心病狂了。劣化很大，虽然宽度还好，但绘图坐标已经0.1mm(100um)了，球差量很大了，对于镜头虚化影响非常大。体现就是非常二的后焦。是单片对焦的福报。

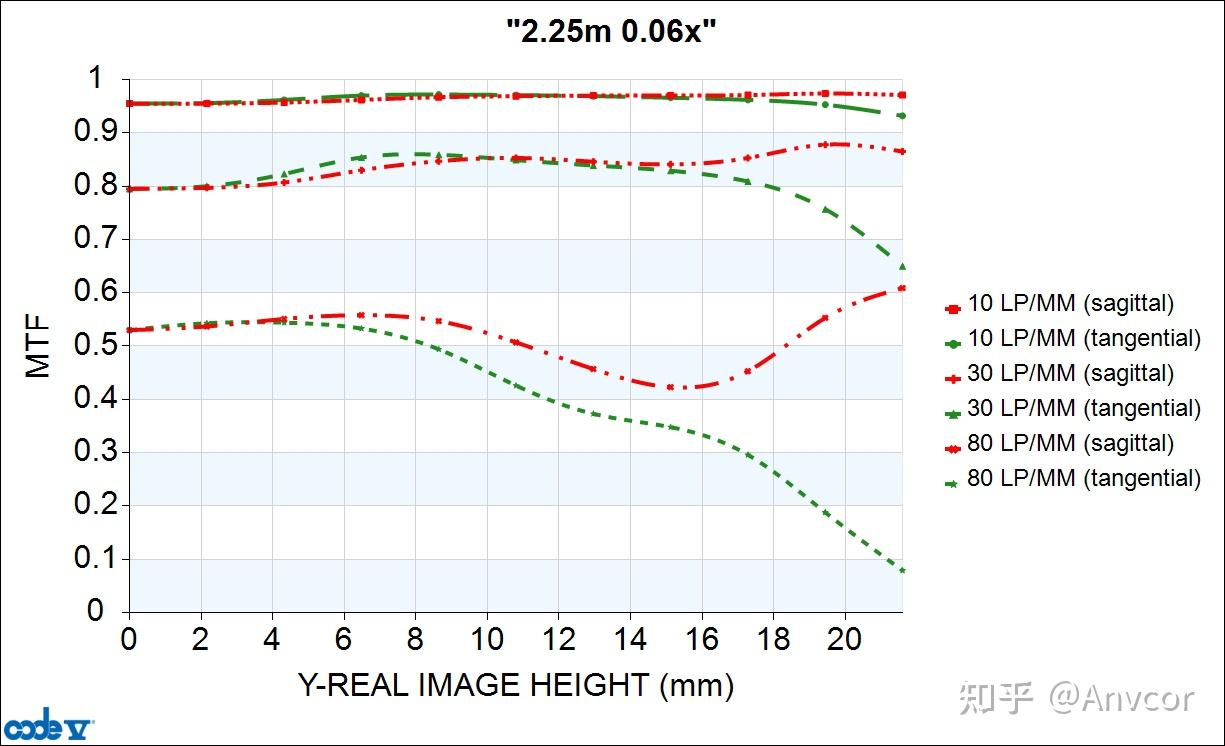

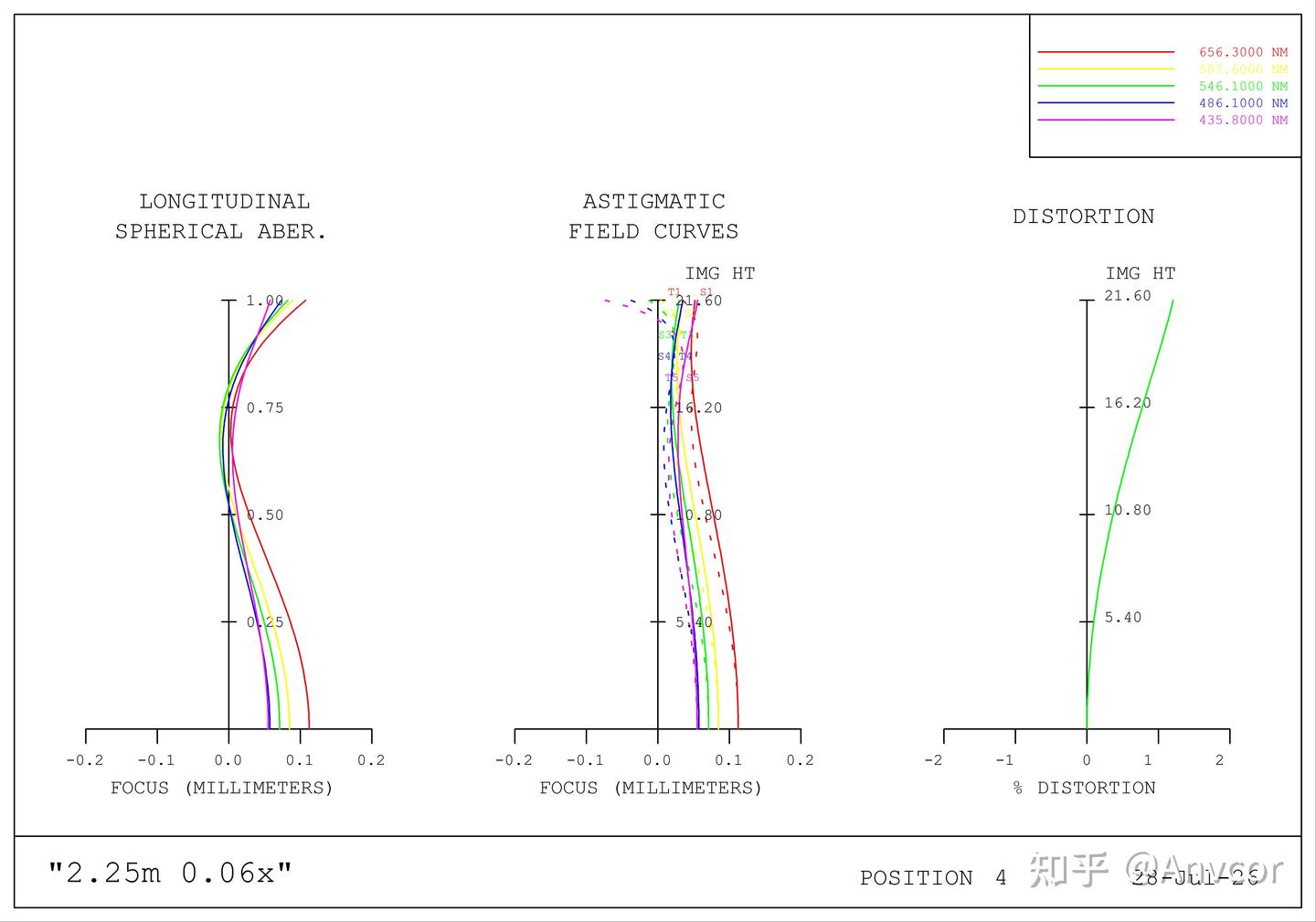

来到0.06倍。一样，球差放弃治疗。

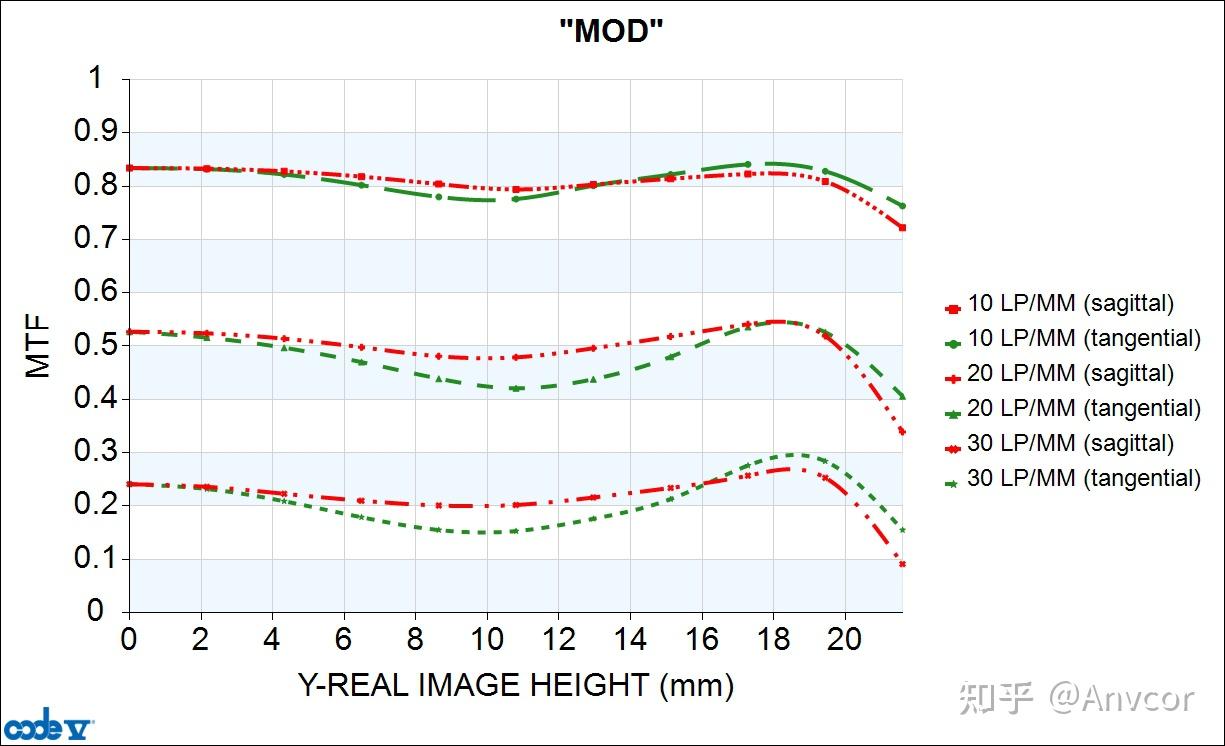

MFD为0.68米，还是比较近的。虽然此时球差已经大到难以想象了。不过白茫茫球差里面还能保住30线对的分辨率的，只是中心离焦MTF峰值不在焦平面。

作为一颗3700多的镜头，七工匠的定位还是比较准确的。毕竟还有棒子的单片135难兄难弟。入135mm焦段，还是得发烧，一步到位买最好的。
