Log曲线、动态范围、曝光档位标准解析

导读

国内影视制作中，长期存在三类典型技术误区：混淆Log伽马与色彩空间定义、依靠主观观感判断动态范围、曝光档位换算无量化标准。这些问题直接导致前期拍摄高光裁切、暗部细节丢失，后期调色出现色带断层、色域错乱、画面崩坏等批量翻车问题。

本文严格依托ISO 15739成像标准、各大摄影机厂商官方白皮书、SMPTE/ITU-R广播电视规范，所有参数均采用原厂实测精准数据，完整串联「硬件动态范围上限→档位曝光控制→Log曲线编码存储→原厂LUT标准化还原」全链路逻辑。内容覆盖前期拍摄参数把控、后期标准化调色实操。

一、Log是对数伽马映射函数，不属于色彩空间

1.定义

色彩空间：仅负责管控色度信息，定义RGB色彩覆盖边界（如ARRI Wide Gamut、S-Gamut3.Cine、BT.2020），只管控色相、饱和度，不参与任何亮度运算。

Log伽马：专属亮度编码映射规则，基于对数数学模型 ，核心作用是将传感器采集的超大线性亮度范围，压缩适配进10bit/12bit有限码值区间存储。Log是独立的亮度转换曲线，与色域无归属关系。

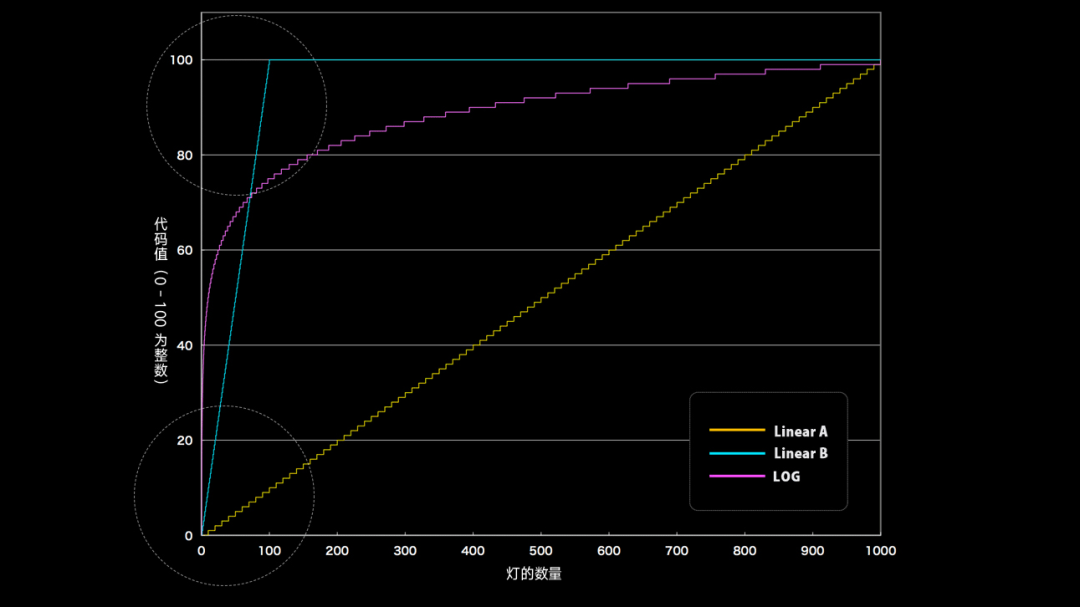

2. 线性信号的缺陷

摄影机传感器原生输出为线性光信号，遵循「亮度翻倍、编码数值同步翻倍」的线性增长逻辑。

以标准10bit素材（码值0~1023）为例：Rec.709线性编码仅可容纳6~7档动态范围，一旦场景亮度超出阈值，会直接触发高光裁切，数据永久丢失、后期无法修复。

而商业外景、逆光、雪景、灯光夜景等专业场景，明暗反差普遍达到12~17档，线性录制完全无法适配专业拍摄需求。

3. Log曲线双核心编码特性

所有机型Log曲线均为趾部抬升暗部、肩区压缩高光的S型非线性映射，从编码层面解决线性信号的短板，量化收益分为两点：

1. 高光对数压缩：高亮度区间占用更少编码码值，预留6~10档高光容错余量，彻底规避天空、金属反光、灯光强光裁切问题；

2. 暗部线性拉伸：为阴影区间分配更多离散码值，大幅提升暗部精度，提亮阴影时可有效抑制色带、断层现象。

3.实测数据对比：10bit编码环境下，索尼S-Log3单档曝光可分配72级码值，而标准Rec.709仅42级码值，Log模式暗部细腻度提升64%。

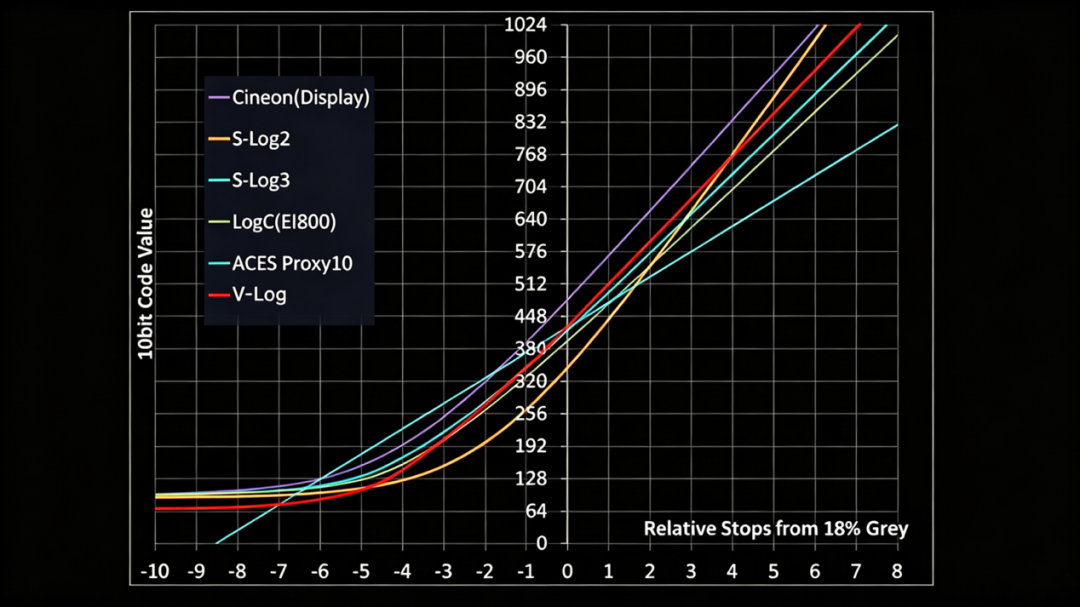

4. 曲线坐标轴标准化解读

行业通用Log曲线图表坐标轴定义统一，无机型差异：

• X轴（横轴）：场景曝光，单位Stop（档），以18%中性灰为0基准，左侧为负档阴影、右侧为正档高光；

• Y轴（纵轴）：归一化编码值（0~1），对应10bit（0~1023）、12bit（0~4095）素材实际码值；

• 线性直线：无压缩原生信号，亮度线性递增，+6档左右即触顶满码裁切；

• Log S型曲线：低位趾部平缓、高位肩区柔和，可完整覆盖12~17档超大场景亮度范围。

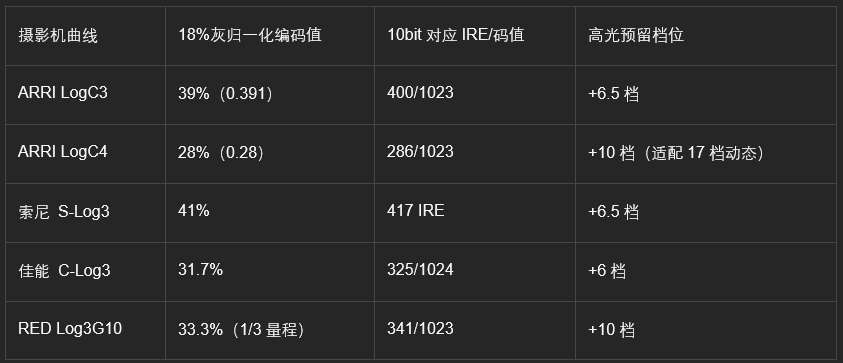

5. 四大厂商Log 18%灰官方编码基准

18%反射灰卡是影视行业通用曝光基准。所有品牌Log曲线均刻意将中灰映射至50%以下归一化码值，主动为高光区间分配更多编码资源，提升大光比场景容错率。

数据来源：ARRI LogC4白皮书、索尼S-Log3规格文档、佳能C-Log测试报告、RED IPP2官方参数手册

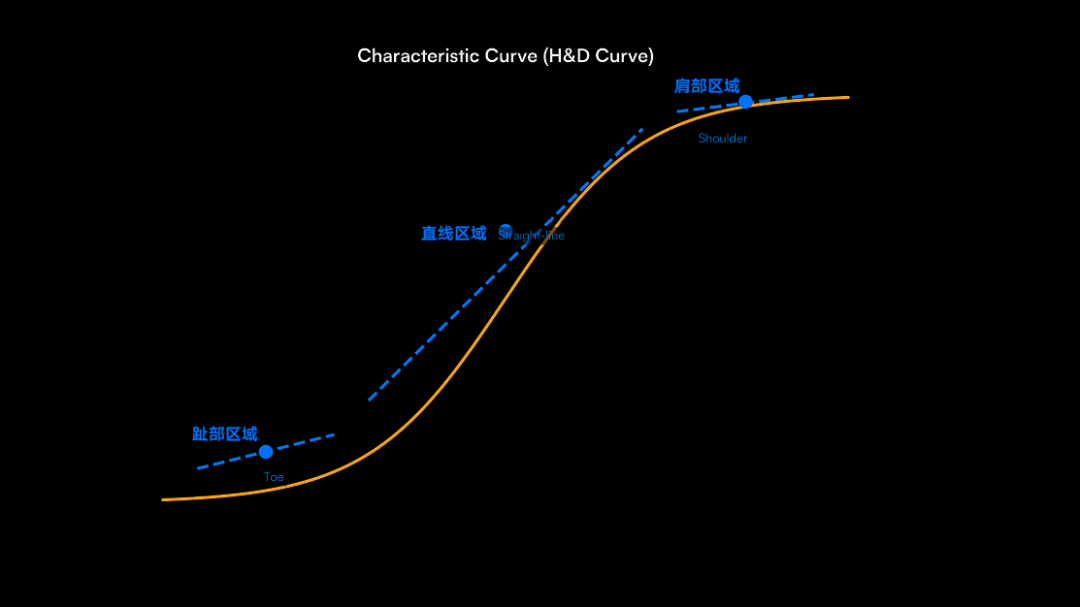

6. 趾部与肩区量化作用

趾部（X轴 -8~0档 暗部区间）：曲线低斜率平缓过渡，避免暗部直接截断为数字纯黑，可完整保留-7~-8档阴影纹理细节。8bit素材在此区间极易产生色带，12bit高位深可完全规避瑕疵。

肩区（X轴 +3~+10档 高光区间）：曲线缓慢收束衰减，高光亮度持续提升但编码码值增速放缓，从根源杜绝雪景、逆光轮廓、灯光、金属反光过曝泛白问题。

7. 实拍与后期标准化逻辑

拍摄端：Log曲线肩区高光容错性极强，拍摄时可适当降低EI感光度，在不牺牲暗部细节的前提下，大幅降低画面原生噪点，提升成片纯净度。

后期端：Log素材必须通过原厂IDT/LUT完成对数曲线逆映射，还原标准线性亮度关系。趾部、肩区预留的冗余编码数据，可支撑大范围反差调整、光影重塑，画面不会出现断层、发灰、崩坏问题。

二、曝光单位Stop（档）

1. 定义标准

1 Stop（档）为影视行业通用亮度计量单位，核心规则：上调1档，进光量翻倍；下调1档，进光量减半。Stop与EV曝光值完全等价，是摄像、灯光、调色全剧组唯一通用、无歧义的亮度标准。

2. 全参数档位量化换算表

（1）光圈

+1档：f/4 → f/2.8

-1档：f/2.8 → f/4

原理：光圈孔径面积每浮动√2倍，画面亮度变化1档。

（2）快门速度

+1档：1/60s → 1/30s

-1档：1/30s → 1/60s

原理：曝光时长翻倍，传感器进光量同步提升1档。

（3）ISO感光度

+1档：ISO400 → ISO800

-1档：ISO800 → ISO400

原理：感光增益翻倍，亮度提升1档，同时画面信噪比下降3dB，噪点同步增加。

（4）灯光布光

物理公式：

提亮1档：灯具功率翻倍 / 光源距离缩短至原距离0.707倍（1/√2）

压暗1档：灯具功率减半 / 光源距离拉长至原距离1.414倍（√2）

3. 档位体系用途

1. 曝光参数无损互换：收1档光圈+放慢1档快门，整体曝光数值恒定，仅改变景深、运动拖影、画面质感；

2. 动态范围裁切预判：摄影机动态范围以Stop为单位标注，场景明暗反差超过设备标称档位，必然触发高光/暗部裁切；

3. 剧组标准化沟通：光影光比统一使用档位描述（如主光比辅光亮2档），彻底杜绝参数换算歧义；

4. 影像风格精准可控：同等亮度档位调整下，光圈控景深、快门控运动模糊、ISO控噪点、灯光控光影软硬，实现差异化创作效果。

行业准则

画面明暗调整优先采用档位量化计算，外景大光比场景优先调整光圈、灯光；室内可控棚拍优先调整ISO，在保证曝光准确的同时最大化保留画面质感。

三、动态范围：基于ISO 15739标准的量化

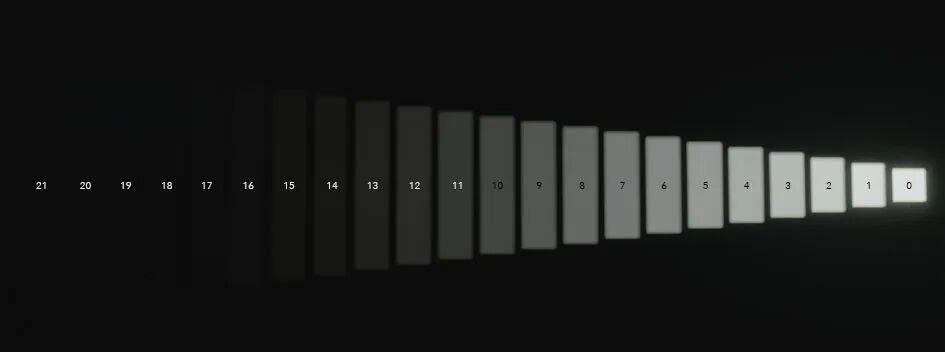

DSC Labs Xyla测试灰卡，曝光指数800

1. 标准化定义

动态范围指传感器可记录的最大饱和线性信号与SNR=1有效暗部信号的比值，单位为Stop。专业影视设备严格遵循该标准，仅SNR≥1的明暗档位为有效可用层次；消费设备放宽信噪比阈值，标称动态普遍虚高。

2. 量化类比

将画面高光、暗部细节存储区域比作两个独立数据桶：桶的容积对应动态档位数量，容积越大，大光比场景可存储的细节越完整。标准Rec.709直出素材动态仅6~9档，专业Log编码素材动态可达12~17档。

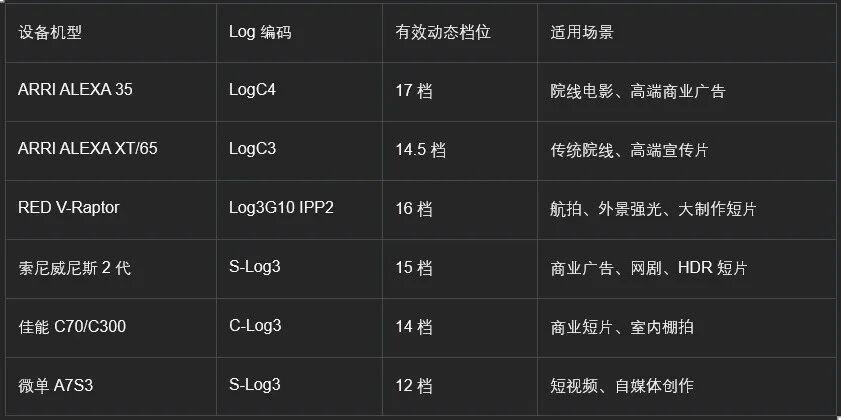

3. 主流设备动态范围实测数据表

4. 实拍量化价值

高动态范围（≥14档）：晴天逆光、窗边明暗反差、雪景、强光场景，可同时完整保留高光与暗部细节，无裁切、无断层；

低动态范围（≤9档）：画面明暗两端必然裁切，8bit素材提亮暗部后会出现大面积色带、噪点泛滥，后期无修复空间。

逻辑闭环

1. 摄影机硬件传感器，决定画面动态范围上限；2. 拍摄通过Stop档位精准分配曝光，平衡高光余量与暗部信噪比；3. Log对数伽马曲线，将超大动态范围压缩适配进10/12bit素材存储；4. 后期通过原厂IDT/LUT逆映射解压，还原完整原生明暗层次。

四、四大电影机Log曲线技术参数

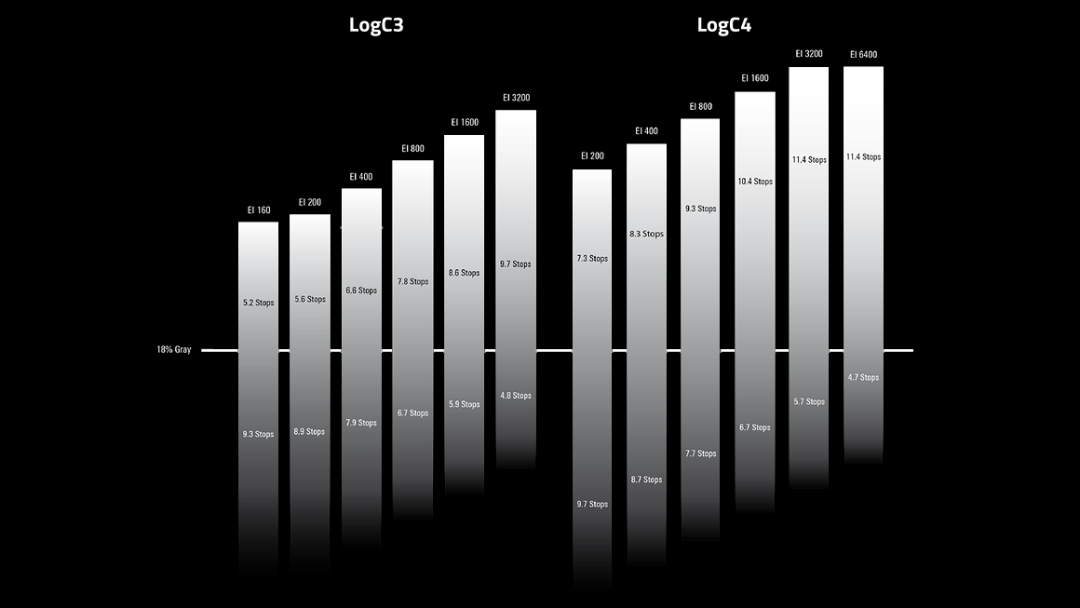

1. ARRI LogC3 / LogC4

-曲线架构：复刻经典Cineon胶片趾部肩区，LogC4斜率不随EI变化；

-动态范围：LogC3 14.5档，LogC4最高17档（ALEXA 35专属）；

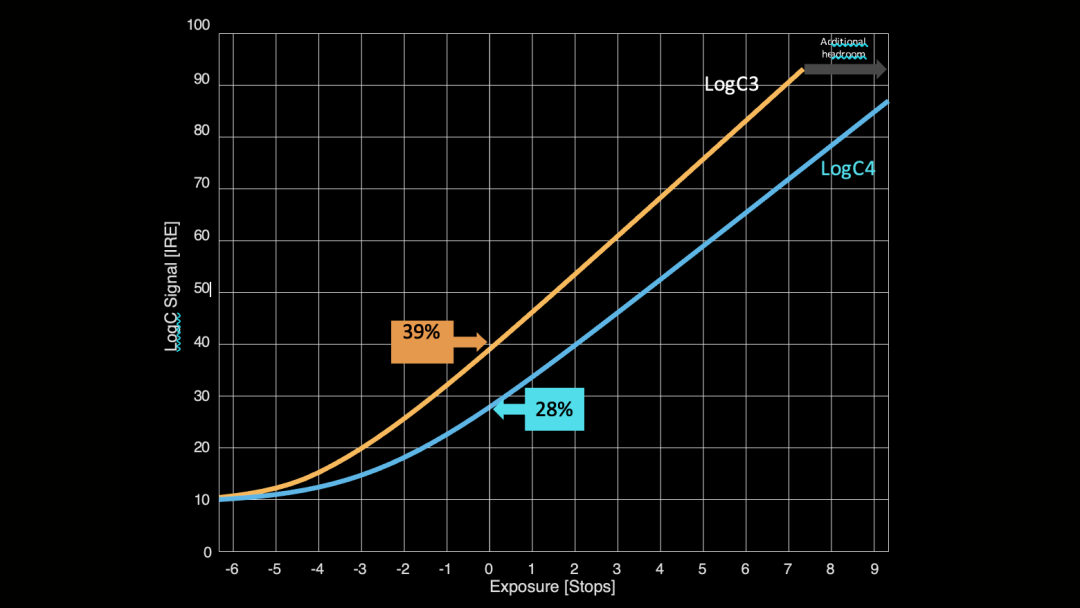

-18%灰码值：LogC3 39%归一值，LogC4 28%归一值，极致倾斜高光编码分配；

-配套色域：ARRI Wide Gamut RGB；

-流程：SDR Rec.709、Rec.2020 100尼特、ACES IDT、HDR PQ；

-优势：肤色还原线性自然，暗部噪点控制最优，是院线电影首选编码。

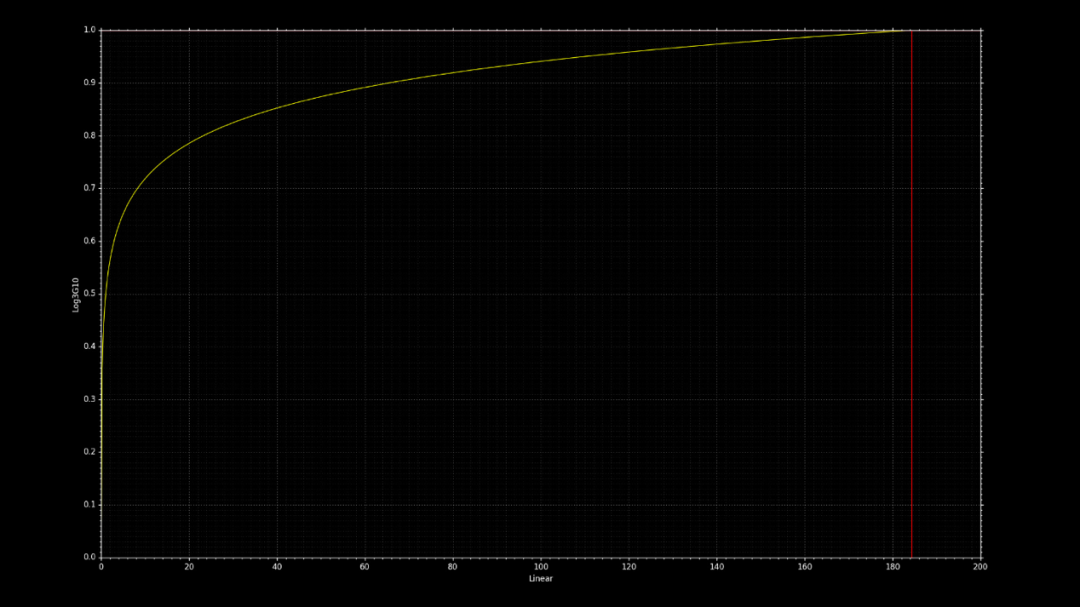

2. RED Log3G10（IPP2工作流）

-命名释义：3G代表18%中灰占据满量程1/3编码值，中灰以上预留10档超大高光余量；

-动态范围：16档；

-配套色域：REDWideGamutRGB（RWG），不可与其他色域混用；

-版本区分：老款REDlogFilm主打复古Cineon胶片质感，适配风格化短片；Log3G10专为HDR商业大片优化；

-适配：原生支持PQ 1000尼特编码，外景强光、航拍场景优势显著。

3. 索尼 S-Log1 / S-Log2 / S-Log3

-S-Log1：初代曲线，12档动态，参数老旧，现已全面淘汰；

-S-Log2：14档动态，暗部编码密度极低，仅适配FS700等老机型；

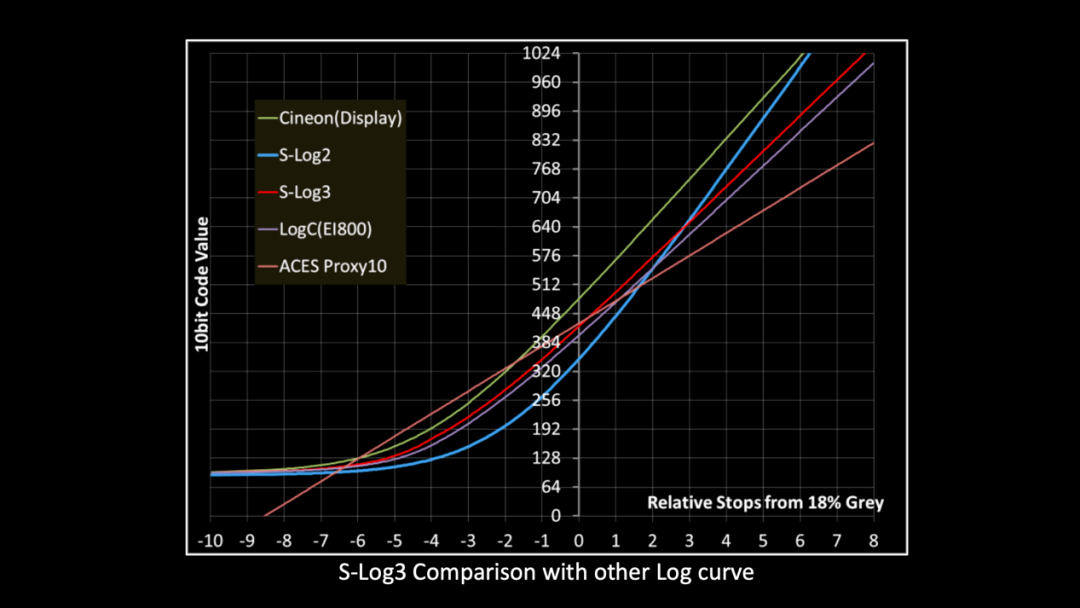

-S-Log3：改良Cineon标准斜率，15档动态，18%灰对应41IRE，调色兼容性、稳定性最强；

-绑定色域：商业项目标配S-Gamut3.Cine，监看适配S-Gamut3；

-输出：Rec.709、HLG 1000尼特 HDR，适配广告、网剧、短视频全场景。

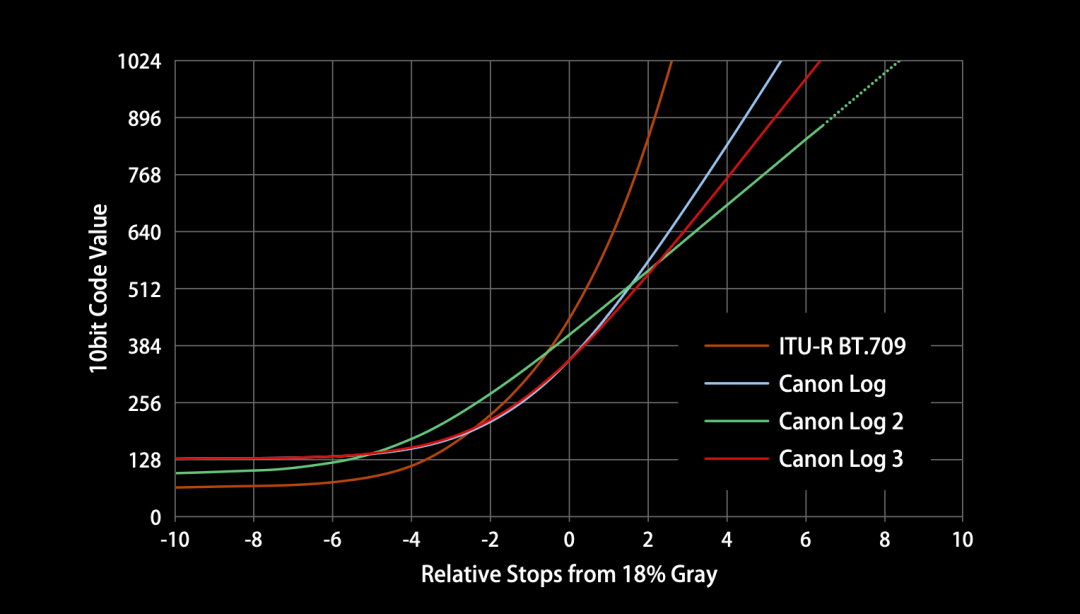

4. 佳能 C-Log / C-Log2 / C-Log3

-C-Log：初代基础曲线，12档动态，编码简单，新手入门友好；

-C-Log2：理论15档极限动态，暗部码值稀疏，仅适合纯可控棚拍，外景极易断层翻车；

-C-Log3：行业最优均衡版，14档动态，趾部过渡顺滑，肩区专为HDR母版优化，全场景通用；

-配套色域：Cinema Gamut、BT.2020；

-输出：标准Rec.709高动态LUT，是商业短片主流首选。

五、原厂技术转换LUT：Log素材标准化还原规范

1. 行业硬性区分：技术LUT vs 创意LUT

技术型LUT（原厂IDT/LUT）：素材导入工程的第一步操作，本质是数学逆运算，将「Log伽马+原生广色域」还原为Rec.709、PQ、HLG等标准显示空间，无任何风格改动，等同于胶片冲洗工序。

创意风格LUT：必须在技术还原完成后叠加，仅负责调整色调、反差、质感，严禁前置使用，否则会造成色彩体系彻底错乱。

2. 四大品牌官方标准转换LUT清单

ARRI LogC系列

1. LogC3 → Rec.709（K1S1标准转换）

2. LogC3 → Rec.2020 100尼特SDR

3. LogC4 → Rec.709（ALF4专用LUT）

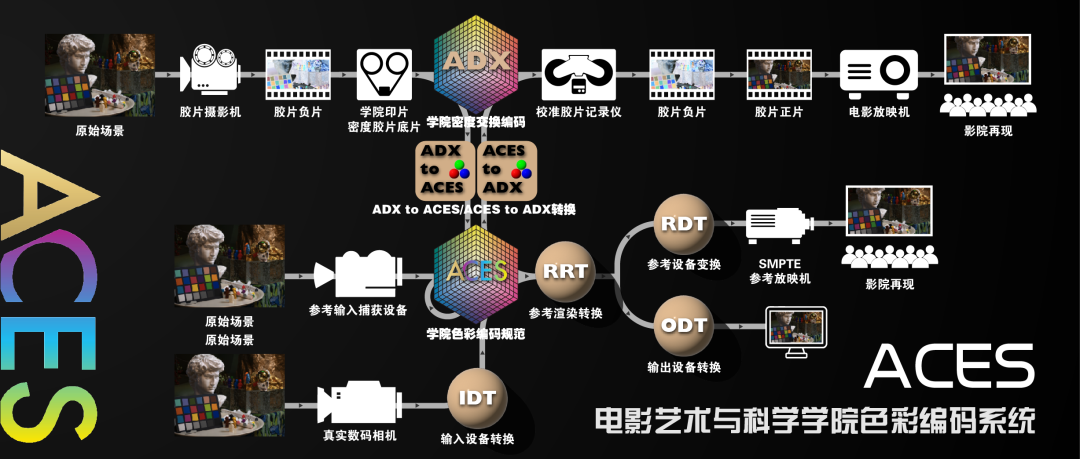

4. ACES IDT色彩转换（兼容全系列LogC）

ARRI官方资料：https://www.arri.com/en/learn-help/learn-help-camera-system/technical-downloads?utm_source=chatgpt.com

RED RWG + Log3G10（IPP2）

1. RWG/Log3G10 → Rec.709（中等反差+高光柔化）

2. RWG/Log3G10 → Rec.2020 100尼特

3. RWG/Log3G10 → PQ HDR 1000尼特

4. 老素材适配：REDlogFilm → Rec.709

RED官方资料：https://support.reddigitalcinema.com/hc/en-us/articles/360041467533-RED-LUT-Downloads

索尼 S-Log3 + S-Gamut3.Cine

1. S-Log3 3D LUT 标准Rec.709转换

2. s709原厂电影感LUT（匹配威尼斯机内监看）

3. S-Log3 → HLG 1000尼特 HDR

4. 老机型适配：S-Log2 → Rec.709

索尼官方资料：https://pro.sony/ue_US/technology/professional-video-lut-look-up-table

佳能 C-Log 系列

1. C-Log → Rec.709 高动态版

2. C-Log3 → Rec.709 高动态版（行业首选）

3. C-Log2 → Rec.2020 100尼特4. 全系兼容ACES IDT转换

补充：C-Log3配套709 LUT暗部过渡最优，兼顾棚拍、外景全场景拍摄

佳能官方资料：https://support.usa.canon.com/kb/s/article/ART170391

六、后期标准化实操规范

1. 节点/图层顺序标准

通用参考流程：素材导入→基础曝光色温校正→原厂还原 LUT/CST 色彩转换（二选一，不叠加）→二级调色→风格 LUT 叠加。

补充说明：上述顺序是行业普遍采用的稳妥方案，多数项目会把二级调色放在还原 LUT 之后操作，便于在标准色彩基准下做局部精细调整；部分特殊创作需求，也可在还原 LUT 前增设少量二级节点做隔离预处理。

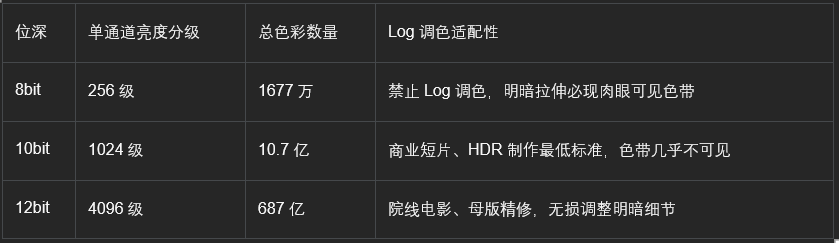

2. 工程位深标准（ITU-R BT.2100规范）

规范依据：ITU-R BT.2100 HDR标准强制要求，HDR制作必须使用10bit及以上位深工程

3. 色域伽马绑定规范

各摄影机厂商的编码伽马、原生色域为成套匹配组合，不可交叉混用：索尼 S-Log3 伽马需配套 S-Gamut3.Cine 色域；ARRI LogC 伽马仅兼容原厂专属广色域。随意搭配非原厂色域组合，会极易引发色彩断层、色偏、饱和度失衡等画质问题。

4. HDR监看匹配标准

监看 PQ/HLG 格式 HDR 素材时，监视器必须加载对应 HDR 监看 LUT。禁止使用 Rec.709 SDR 监视器预览 HDR 素材，会误判高光亮度、暗部噪点，导致成片曝光、色彩出错。

色彩科学转换与监看 LUT 为两类等效匹配手段，二者核心作用一致，均用于统一信号与显示端的伽马、亮度、色域映射逻辑，不可混用 SDR 转换体系替代 HDR 专属转换规则。
