收藏级｜2026工控机散热全解析：热源、方案对比、场景选型一次搞定
去年夏天，一个包装厂的客户来电——产线工控机频繁死机重启，已导致四次非计划停机。
到现场排查后发现：车间温度42℃，工控机CPU风扇叶片被纸箱粉尘完全糊死，转速不足额定值的30%，CPU长期高温降频运行。而同一车间另一条产线的无风扇工控机，同等环境稳定运行三年无故障。
工控机散热，不是"加个风扇就能解决"的问题。它是场景、功耗、环境三者之间的精密匹配——选错方案的成本，不是一台机器的价差，而是一条产线的停摆。
之前已经写了好几篇工控机系列文章：
《工控机和普通电脑有什么区别？》——讲了无风扇设计的基本逻辑；
《工控机接口最全指南》——提到过高温会导致接口接触不良；
《工控机选型避坑手册》——反复强调CPU TDP不能只看标称功耗。
有不少读者私信问我："无风扇工控机到底扛不扛得住高温？""什么时候该上风扇？"问的人多了，我觉得这件事值得单独拆开、彻底讲透。
今天这篇文章，就把工控机散热这件事，从根上给你拆清楚。
一、底层问题：工控机的热量从哪来？
散热设计的起点，是先明确热源分布。
工控机与PC的关键区别在于：元件密度更高、密闭空间更小，多热源之间存在"热耦合效应"——单个元件发热会通过PCB传导抬升相邻元件温度，导致整板热环境恶化。以一块紧凑型3.5寸主板为例，CPU满载时PCB局部区域温度可比环境高出30~40℃，这种热扩散效应在选型阶段常被低估。

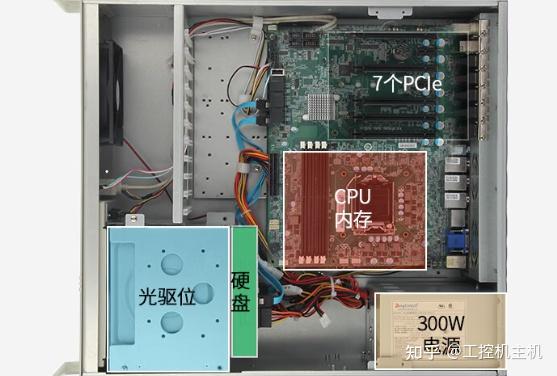

工控机主要发热元件及其典型功耗范围如下：
| 部件 | 典型热功率 | 关键备注 |
| CPU | 5W~65W（嵌入式/低功耗） 65W~150W（高性能级） | 负载率从10%升至100%，实际发热可差3~5倍 |
| 芯片组/PCH | 3W~10W | 紧凑型无风扇设计时不可忽略 |
| 内存 | 2W~5W/条 | DDR5略高于DDR4；多通道叠加效应显著 |
| SSD | 2W~8W | NVMe持续写入峰值可达8W以上 |
| 扩展卡（GPU/采集卡） | 15W~180W+ | 多卡叠加是散热设计最大挑战 |
| 电源模块 | 效率损耗约10~15%总功率 | 宽压DC-DC转换损耗大于固定电压输入 |
核心结论：工控机80%以上的热负荷来自CPU及GPU，但若忽略多部件热耦合效应，选出的散热方案必然不足。
二、散热方案对比分析
当前工控机主流散热方案分为两大类——无风扇被动散热与强制风冷。此外存在热管模组、液冷等特殊方案，但常规工业项目中应用极少，后文仅做简要说明。

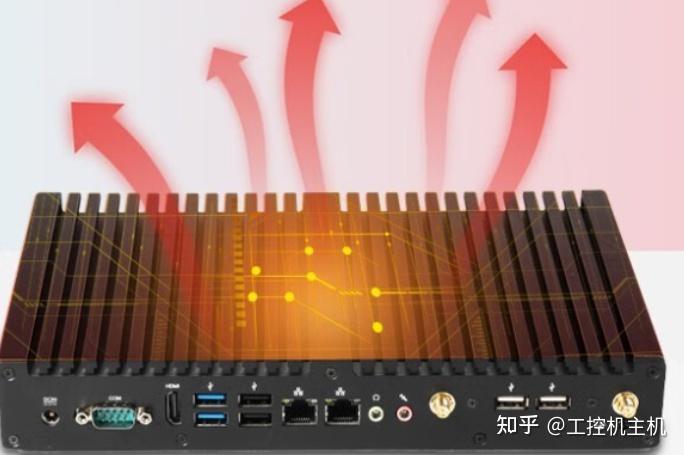

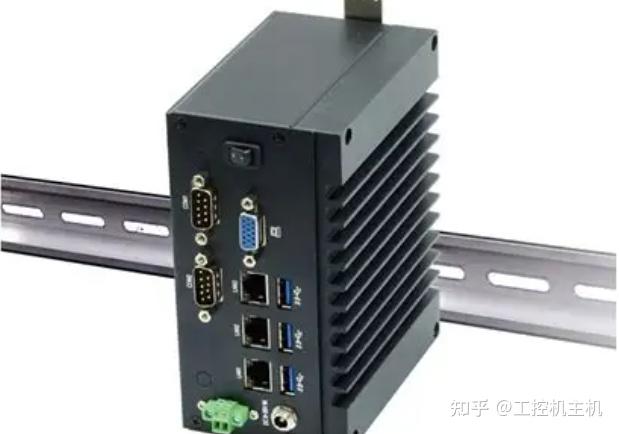

方案一：无风扇散热（被动散热）
适用场景：粉尘、油污、户外、无人值守、对噪音敏感的洁净室等
无风扇散热是目前工控机最主流的散热方式，也是"工业设计含量"最高的一种。很多人以为无风扇就是"不加风扇"，这是一种严重的误解。无风扇散热是一条完整的传导链：

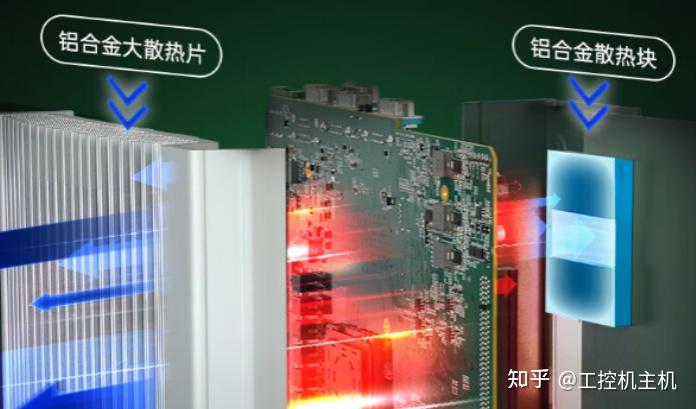

CPU→导热界面材料→铜块/热管→铝挤散热片→铝合金机壳→自然对流及辐射散热。
任一环节设计缺陷，均会导致整体散热失效。需要指出的是，导热界面材料是第一道传热瓶颈，这一环节的差异可直接导致CPU结温相差10℃左右。
1.机壳材质
铝合金导热系数约200 W/(m·K)，普通钢板仅约50 W/(m·K)，差距接近4倍。如果你看到设备宣传说"金属机身散热好"，先问一句：什么金属？钢壳和铝壳在散热上完全是两个东西。

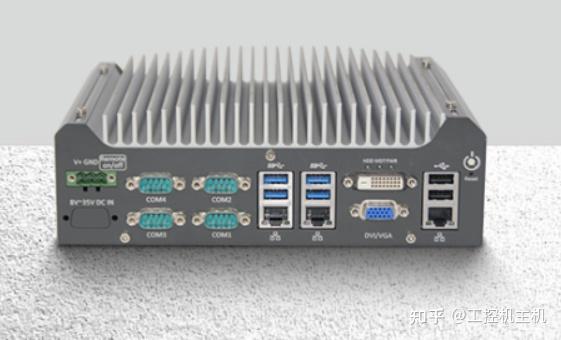

2.散热鳍片设计
机壳表面的鳍片不是越多越好看，这里记住三条设计：①鳍片间距不能太密；②高度不能太矮；③方向最好是垂直方向。一个设计合理的铝挤散热片，单位体积的散热能力可以比一个设计粗糙的高出30-40%。

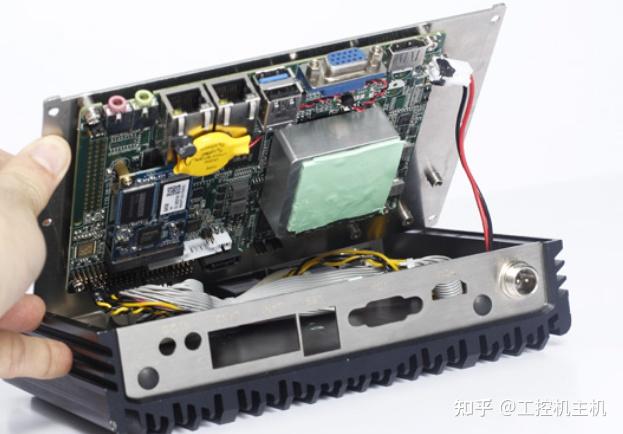

3.CPU布局
这是最容易被忽略的一个点，无风扇工控机的CPU最好紧贴机壳散热面安装，部分设计将CPU悬空于主板中央，仅靠单根热管连接机壳——在室温下尚可维持，但在45℃环境温度下，传热温差不足，极易触发降频保护。
4.安装方向
无风扇工控机最理想的安装方式是壁挂，机壳两侧均有充分对流空间。平放安装时底部散热面被封死，散热效率下降约30%，长期运行存在元件老化加速风险。
无风扇方案的热能力边界：
厂商常宣称无风扇方案可支持TDP 65W及以上的CPU。理论上的确可行（依赖大体积机壳或多热管辅助），但实际工程中应保守评估。以下为经验值：
| 环境温度 | 无风扇安全承载TDP | 备注 |
| 30℃（常温室内） | ≤ 60W | Atom/J6412/N97/i3系列均可胜任 |
| 45℃（普通车间） | ≤ 45W | 需嵌入式低功耗平台 |
| 60℃（高温车间） | ≤ 15W | 极低功耗方案；否则应转有风扇 |
| 户外阳光直射机柜 | 环境附加值+15~20℃ | 须配合遮阳与柜体隔热设计 |
经验法则：环境温度每升高10℃左右，无风扇方案的安全承载TDP约下降10~15W。这里还有一个办法，当无风扇工控搭载高性能CPU时，还可通过外置风扇实现降温。

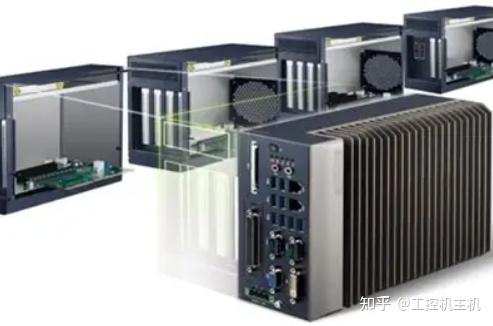

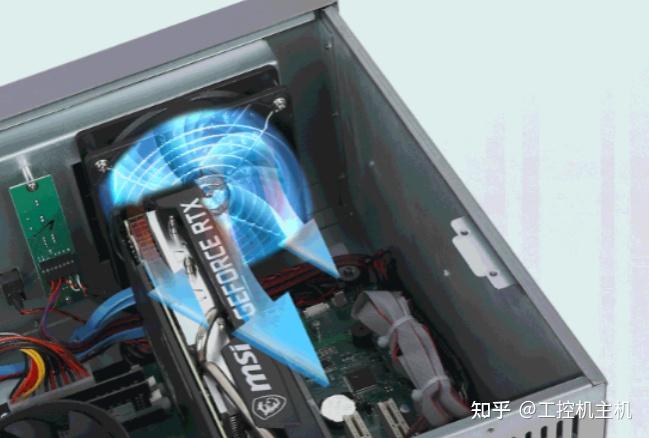

方案二：强制风冷（有风扇散热）

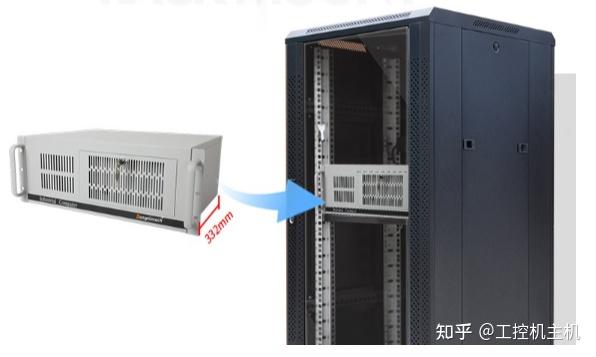

适用场景：CPU功耗>65W、含独立GPU、多扩展卡、封闭机柜。

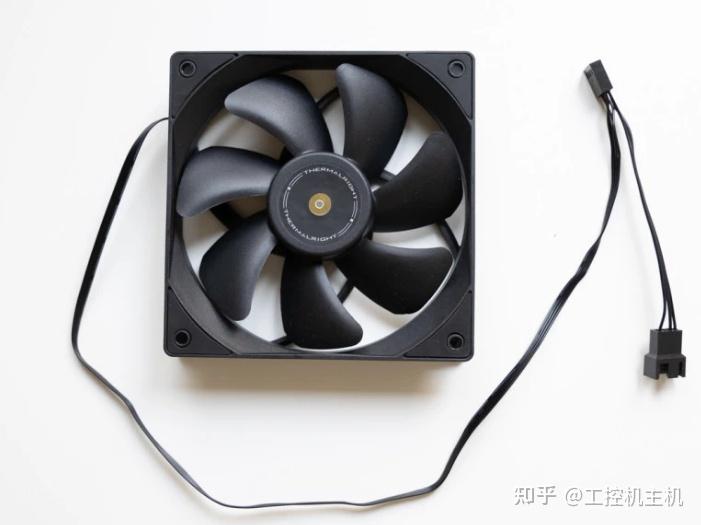

制风冷是散热能力最强的方案——单个12038规格风扇可提供50~80 CFM风量，满足100W以上总热负荷的散热需求。但风扇是工控机内部唯一的机械运动部件，轴承磨损、积尘堵塞、线缆老化是固有风险。风扇选型时，可以参考以下要点：风量（CFM）、风压（mmH₂O）、轴承类型、防护等级（IP）、尺寸。
风扇选对了，接下来是风道设计。风道设计三原则：
第一，前进后出、下进上出。进风口与出风口位于同一侧的"短路风"设计是常见错误，冷空气未经CPU即直接排出。
第二，进风口面积≥出风口面积×1.2。进风口过小导致机箱内负压，风扇实际风量下降，且负压会将粉尘从各处缝隙吸入。

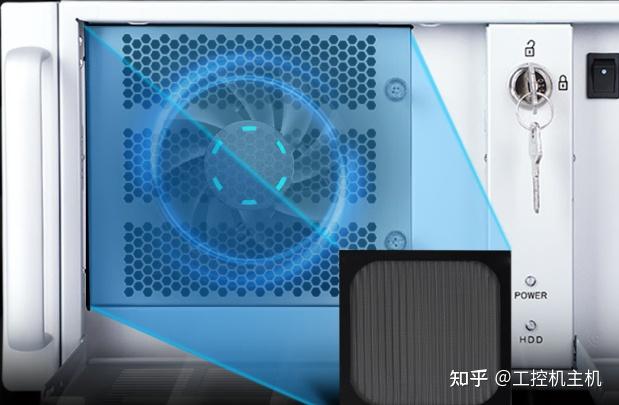

第三，进风面须配置可拆卸清洗的防尘网。在粉尘环境下，无防尘网的风扇3个月内即可严重堵塞。
这里再科普一下风冷的两类典型失效模式：
1.粉尘堆积
我做过一个简单的实测——包装车间环境下运行6个月不清理，CPU满载温度从68℃升至82℃，温差达20℃。拆机后散热鳍片间隙堵塞约60%。建议将定期清灰列入设备月度维护清单。
2.风扇失效
很多廉价工控机用的风扇轴承是含油轴承，标称寿命2-3万小时（约3年），但那是在常温下的数据。环境温度每升高15℃，含油轴承的润滑油挥发速度加倍。此外，可以配置风扇转速监测，这是成本最低的预防性维护手段。
方案三：特殊散热方案（简要说明）
除上述两种主流方案外，工控领域还存在热管模组、液冷及半导体制冷等散热方式。这三种方案在常规工业项目中应用极少，仅做简要介绍：
热管模组利用工质相变实现高效传热，适用于CPU功耗较高但需保持机箱密封的场景；
液冷主要面向总功耗超过300W的GPU密集型系统或完全密封环境；
半导体制冷（TEC）可实现低于环境温度的冷却，但效率低且存在冷凝水风险，仅用于精密温控等特殊场合。
该类方案因成本高、技术门槛大，非标准需求不建议采用。
三、散热方案速选指南（收藏级，直接对号入座）
讲了这么多原理，最后落到实操，以下速查表可直接对应场景匹配方案：
| 应用场景 | 推荐方案 | 关键备注 |
| TDP≤35W+常温洁净室 | 无风扇 | 壁挂安装，预留通风间隙 |
| TDP≤35W+粉尘/油雾车间 | 无风扇（最佳选择） | 全密封机壳+外露散热鳍片 |
| TDP 35~65W | 无风扇（大机壳+热管）或风冷散热 | 无风扇方案需加大散热面积 |
| TDP >65W | 强制风冷 | 风扇+可拆卸防尘网 |
| 含独立GPU | 强制风冷 | CPU与GPU风道不得串联 |
| 户外阳光直射 | 无风扇+遮阳+隔热 | 仅靠设备散热方案不够 |
| 多扩展卡 | 无风扇（低功耗）或风冷（高功耗） | 扩展卡自发热计入总TDP |
当然，怎么判断一台工控机的散热设计靠不靠谱？很简单，自己动手做两个验证：
1.简易测试法

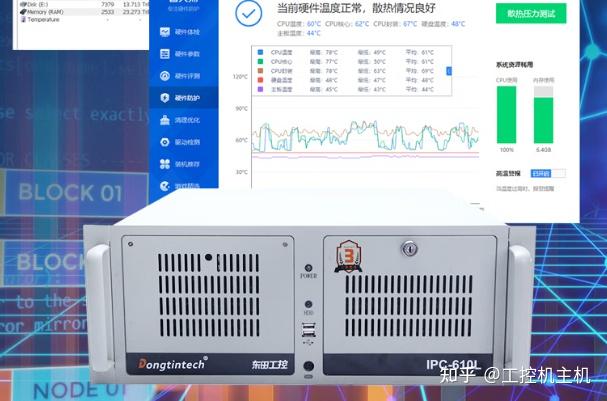

满负载跑30分钟（用Prime95或Stress工具跑CPU，FurMark跑GPU如果有的话），用红外测温枪或热成像仪测机壳最热点温度。判断标准：无风扇机型机壳温度≤环境温度+20℃；强制风冷机型机壳温度≤环境温度+15℃。同时用HWiNFO或Core Temp看CPU是否触发降频——如果频率曲线在满负载后15-30分钟内开始波动往下掉，说明散热系统已经顶不住了。
2.测试报告

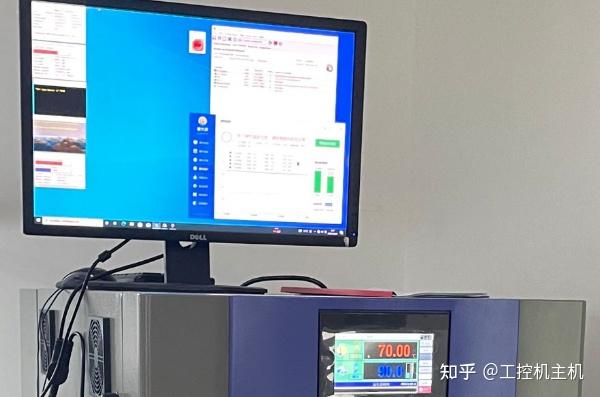

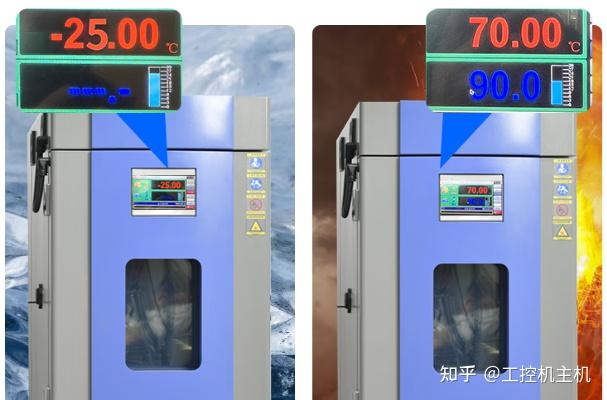

如果条件允许，找厂家要两样东西：高低温老化测试报告以及72小时满负载热稳定性测试报告。像东田工控这样正规工控机厂家一定有这些，拿不出来的要多留个心眼。
写在最后：
做了近20年工控选型和方案设计，工控机散热的核心逻辑可归纳为两条：
第一：工控机散热方案没有绝对值，只有"能不能匹配你那个场景"。粉尘多就别上风扇，功耗高就老老实实加风冷，户外就加遮阳，选择比技术复杂度更重要。
第二：散热失效的代价远超散热方案本身的成本，能稳定运行三年的被动散热方案，比需要每月维护的主动散热方案更有工程价值。
如本文对选型或运维有参考价值，建议收藏备用。
最后也想问问各位同行：你经手的项目里，遇到过什么让人头疼的散热故障？欢迎在评论区留言。
