2026年工控机接口最全指南|含串口、显示口、扩展口，附故障案例+速查口诀（收藏级）
上一篇文章（工控机和普通电脑有什么区别？从选型到避坑，一篇讲清楚（附无风扇/看门狗/抗振详解））聊过工控机和普通电脑有什么区别？——它不是普通PC的增强版，而是能在钢厂、车间等恶劣环境里连续跑几年的工业硬汉。但很多人忽略了，工控机能稳定干活，核心离不开接口。
不同于民用电脑的接口只追求便捷，工控机接口要扛住高低温、粉尘、电磁干扰，还要适配各种工业设备。
今天就把所有常见接口拆透，从分类、用法到避坑，一篇搞定，收藏起来，以后选型、排查故障直接查。
先来个太长不看版的三句话总结：
①工控机接口核心看稳定适配，民用接口≠工业接口
②RS-232/422/485别搞混，近距离用232、高精度全双工用422、远距离多节点用485
③选型先看场景，避坑重点防松动、抗干扰、对针脚

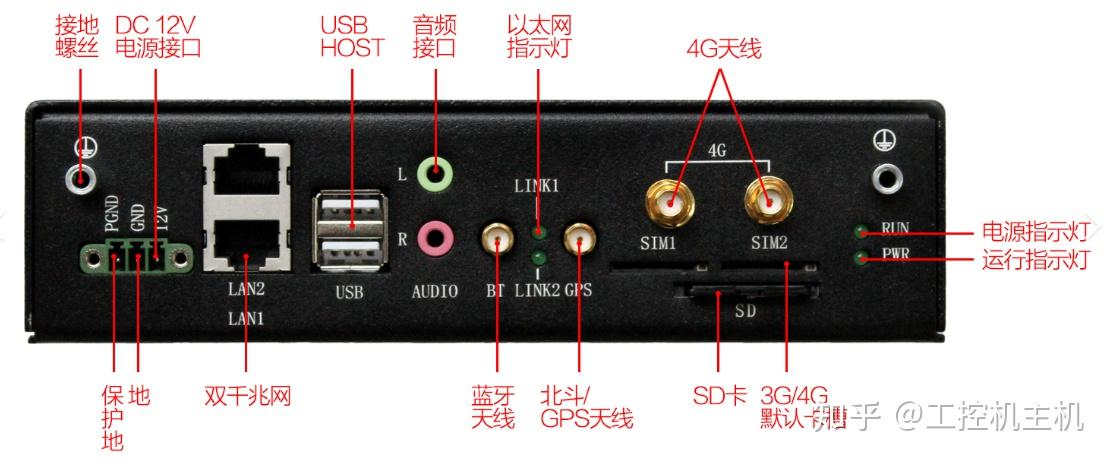

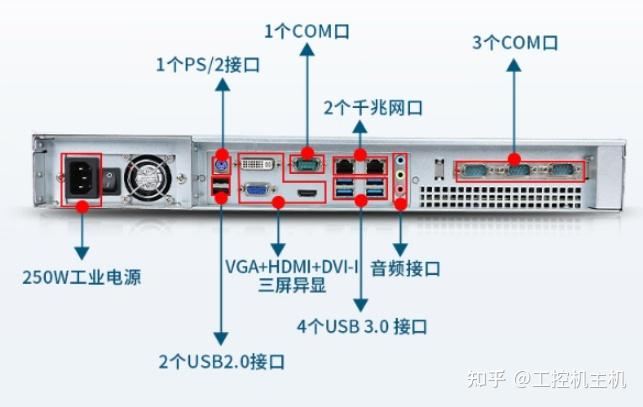

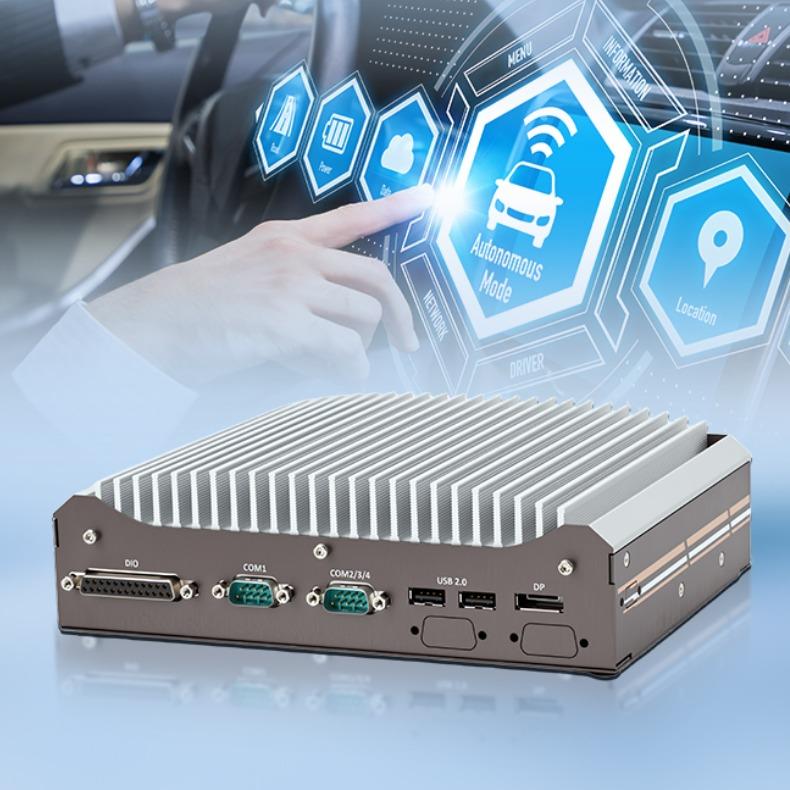

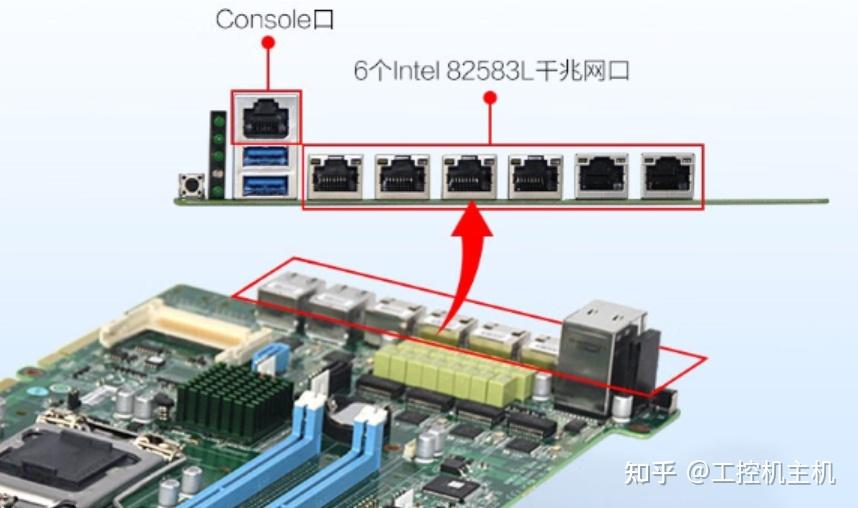

一、工控机接口总览表（收藏级，随用随查）
很多人觉得工控机就是一台加固的电脑，接口么，插上就能用。大错特错。
工业现场电压不稳、粉尘、震动、电磁干扰是家常便饭。而接口是工控机与外部设备连接的通道，如果接口设计或使用不当，轻则通信失败，重则烧毁端口甚至整个系统。
一张表看懂工控机全家桶接口，先看总览表格，方便收藏对照。
| 接口类别 | 常见类型 | 速率/规格（简略） | 工业用途 |
| I/O接口 | GPIO、DIO | 无固定速率，电平3.3V/5V | 连接按钮、指示灯，简单开关控制和信号采集 |
| 显示接口 | VGA、DVI、HDMI、DP | VGA（模拟，最高1080P）；DVI/HDMI（数字，最高4K）；DP（数字，最高8K）； | 接显示器、触摸屏等 |
| 存储接口 | SATA、M.2、CF卡接口 | SATA（6Gbps）；M.2（最高32Gbps）；CF卡（最高100MB/s） | 接2.5寸硬盘/固态、CF卡 |
| 扩展接口 | PCI、PCIe、Mini-PCIe、M.2 | PCIe（最高PCIe 5.0，x16带宽约63GB/s）；Mini-PCIe（PCIe x1，约250MB/s） | 扩展网卡、串口卡、采集卡等 |
| 通信接口 | RS-232、RS-422、RS-485 | RS-232（≤15米）RS-485（≤1200米） | 连接传感器、PLC、变频器，数据传输和设备控制 |
| USB接口 | USB 2.0、USB 3.0、USB 3.2、USB 4 | USB 2.0（480 Mbps）USB 3.0（5 Gbps）USB 3.2 （10 Gbps）USB 4（20 Gbps至40 Gbps） | 连接键鼠、U 盘、读卡器、工业相机、高速存储等 |
| 电源接口 | DC端子、ATX电源接口 | DC（12V/24V，常见24V工业级）；ATX（220V交流输入） | 为工控机供电 |
| 特殊/遗留 | Audio (Line-out/Mic), LPT , PS/2 | 古董级速度 | 接报警喇叭、老旧打印机、老式键盘鼠标 |
二、分块详解：各接口的工业特性与常见问题

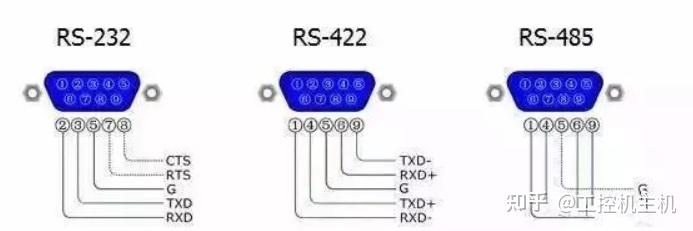

1.通信接口：RS-232、RS-422、RS-485
先看最容易搞混的3个串口（Communication Port）——RS-232、RS-422、RS-485，新人80%的坑都栽在这，尤其是它们和“COM口”的关系，先澄清：工业场景里说的COM口，本质就是串行通信接口，RS-232、RS-422、RS-485都属于COM口的一种，只是适用场景完全不同。
①RS-232(Recommended Standard 232)

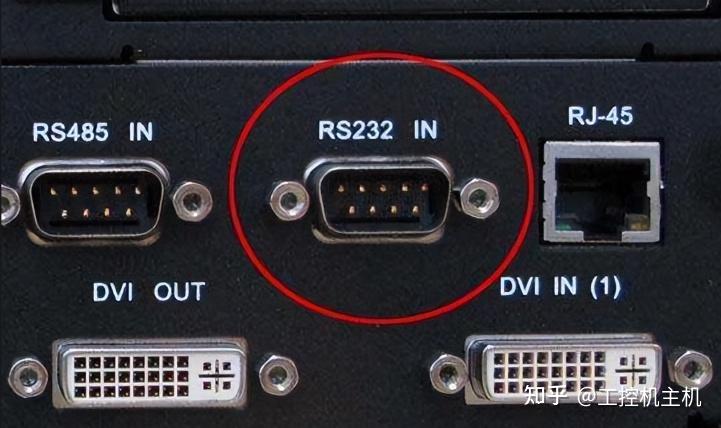

最基础的“近距离款”，工业里常叫“COM口”“DB9口”（因为多是9针DB9接头）。采用单端信号传输，抗干扰能力弱，传输距离最多15米，只能点对点连接（1个工控机连1个设备）。
②RS-422（Recommended Standard 422）
“高精度全双工款”，同样是差分传输（抗干扰强），但只能点对点或一点对多点（最多10个节点），不支持总线型多主设备通信。它有单独的发送和接收线路，不会出现多设备抢总线的情况，传输距离可达1200米，速率最高10Mbps。
③RS-485（Recommended Standard 485）
最常用，同样是差分传输，抗干扰比RS-232强太多，传输距离和RS-422一样可达1200米（9600bps速率下），支持多节点连接（最多32个，加中继器可扩到256个），但只能半双工（同一时间只能发或收数据）。
实际应用场景：一个AGV小车调度系统。小车用RS-485回传位置（可接多辆车），但给充电桩下达开始充电指令，需要用RS-232点对点通信，或者直接使用GPIO干接点。不同需求要选不同接口。

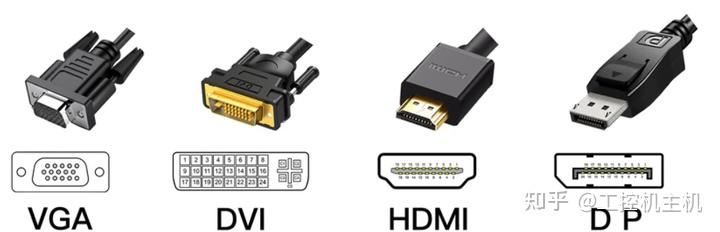

2.显示接口：VGA、HDMI、DP
商用电脑已经基本淘汰VGA，但工控机仍需保留。原因在于很多老旧设备的工控屏只支持VGA。更换显示接口需要同步更换屏幕，产线停机成本高。因此工控机通常同时提供VGA、HDMI、DP。
①VGA
模拟信号。优点：线缆便宜，可长距离传输。缺点：分辨率低，字体容易模糊。
②HDMI/DP
数字信号，商用HDMI接口是插拔式，振动环境下容易松动。工业应用应选择带锁螺丝结构的HDMI接口，或使用带锁定机构的连接线。
多屏显示：如果需要连接三块以上不同分辨率的屏幕，确认工控机的显卡/核显支持“独立显示模式”，而不是简单的镜像复制。
3.扩展接口：Mini-PCIe、M.2、PCI/PCIe
工控机的可扩展性是核心优势之一。内部扩展接口用于按需加装功能模块。
①Mini-PCIe
常见尺寸为半高、全高。主要用途：加装Wi-Fi/BT模块、4G模块。

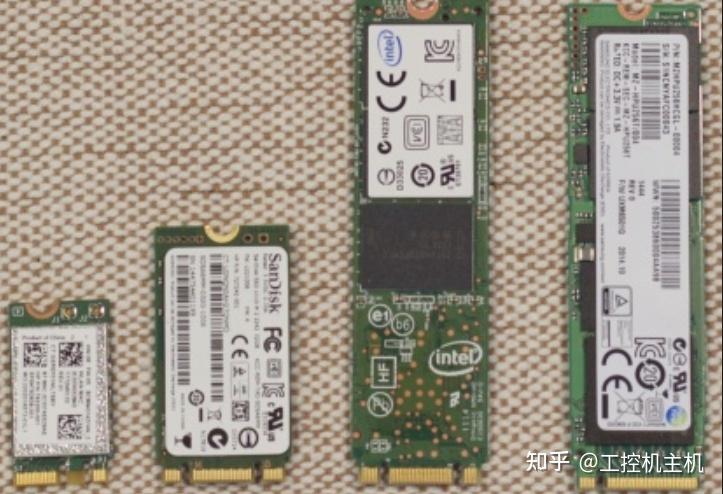

②M.2
需根据Key类型选择：
- Key B：通常用于5G模块、SATA协议或PCIe x2的SSD。
- Key E：用于Wi-Fi/蓝牙模块。
- Key M：用于NVMe SSD（PCIe x4）。注意：NVMe固态硬盘发热量较大，无风扇设计的工控机散热压力大，长时间高负载可能导致降速或过热保护。
③PCI/PCIe插槽
用于加装高端扩展卡，如运动控制卡、高速数据采集卡、GPU。
选型时注意：机箱深度是否支持全高卡？主板PCIe插槽通常只提供75W供电，大功率显卡需要额外电源输入。

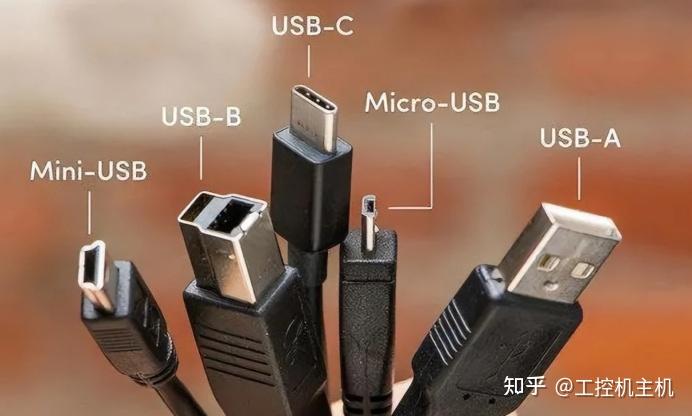

4.USB接口：USB 2.0、USB 3.0、USB 3.2
USB是工控机最通用的外置扩展接口，具备通用性强、插拔便捷、免驱兼容的特点，主要用于外接外设、数据传输与硬件拓展。
①USB 2.0
传输速率为480Mbps，接口多为标准Type-A。主要用途：外接低速率工业外设，包含工业键鼠、扫描枪、U盾、加密狗、小型传感器、串口转接模块、USB读卡器等。
②USB 3.0
又称USB 3.2 Gen1，理论传输速率5Gbps，相比USB 2.0传输速度提升十倍，供电能力大幅升级，标准供电电流可达900mA。传输稳定、性价比高，兼顾速度与通用性
③USB 3.2
主流分为USB 3.2 Gen2（10Gbps），高端机型配备USB 3.2 Gen2x2（20Gbps），适配高端工业相机、高速图像采集模块，适用于机器视觉、高速数据采集、实时传输、高清视频录制等对带宽、延时要求严苛的工业场景。
4.容易被忽略的接口：GPIO、天线

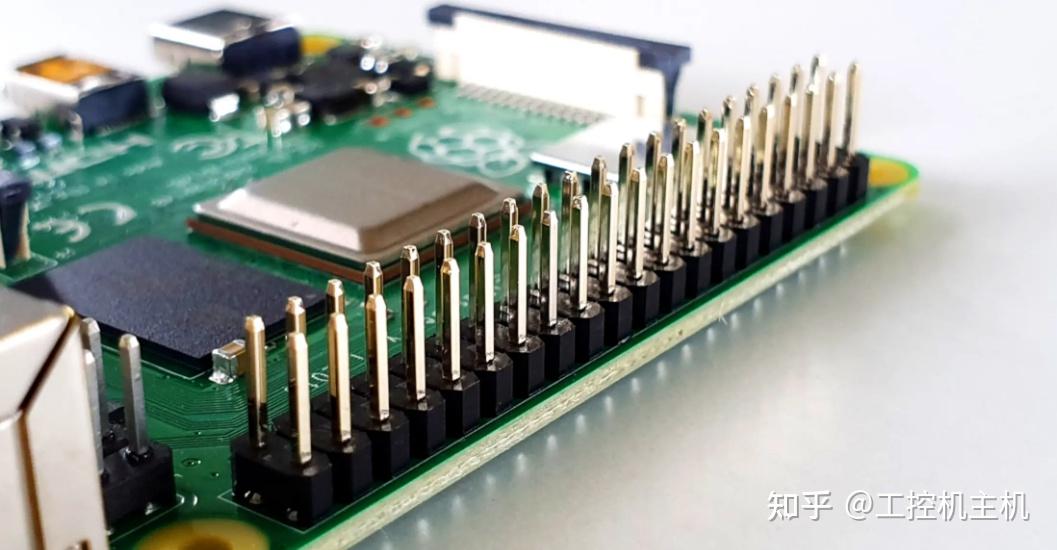

①GPIO(General Purpose Input/Output)
工业里常叫“IO口”，外观是端子台，没有固定速率，电平多为3.3V/5V，用来连接按钮、指示灯、小型传感器，实现简单的开关控制
②天线接口
常见类型为SMA、RP-SMA（外接天线）和IPEX（内部模块用）。
现场常见问题：工控机安装于金属电柜内部，Wi-Fi/4G信号极差。原因是金属外壳屏蔽了电磁波。
正确做法：将天线通过馈线引出到电柜外部固定。
三、实操避坑：3个真实故障案例
干工控10年，见过太多因为接口失误导致的停机，这两个案例都是真实发生的，新手一定要避开，老工程师也可以自查：
①电源接口接反，烧毁工控机主板
接线时，把24V直流电源的正负极接反（工控机电源接口默认“正接+、负接-”），通电瞬间工控机冒烟，主板烧毁，直接损失几千块。
解决方案：接线前先看接口标识（“+”“-”），工业级电源接口一般带防反接设计，但最好还是先核对；不确定的话，用万用表测一下正负极，再接线。
②显示接口没拧紧，振动导致黑屏
车间流水线的工控机，显示器频繁黑屏，排查了显卡、线路，都没找到问题，最后发现是HDMI接口没拧紧，车间机器振动导致接口接触不良，稍微一动就黑屏。
解决方案：拧紧HDMI接口的锁螺丝，再用扎带固定线路，避免振动导致接口松动——工业场景所有显示接口，插好后都要拧紧锁螺丝，别嫌麻烦。
四、接口速查口诀（记熟，选型不用翻表格）
串口选款：近距232，高精422，远距多节点，首选485；
显示接口：老屏用VGA，高清选HDMI，高端视觉找DP；
扩展接口：老机Mini-PCIe，新机优先M.2，高速选PCIe；
避坑要点：锁螺丝、对针脚，终端电阻不能少，电源反接要杜绝。
写在最后：
未来工业接口会朝着集成化方向发展，但过程较慢。这些接口会成为主流，选型可以提前布局：USB Type-C/EtherNet/IP、Profinet、EtherCAT等工业以太网接口/4G/5G、WiFi 6等无线接口......
干工控这些年，见过太多因为接口导致的工控机故障，接口问题看似小事，却能直接影响生产。
欢迎在评论区留言，分享你遇到的接口故障和排查经验，互相借鉴经验。
最后，建议收藏这篇文章，以后选型、排查接口故障，直接翻出来查，比找手册还方便～
