揭开工控机的“外衣”：那些神秘的接口究竟连着什么设备？

　　在工控设备的日常使用和维护中，最直观也最容易让人困惑的，往往是设备上那些形形色色的接口。了解这些接口，不仅能帮助我们正确连接设备，避免因接线错误导致的设备损坏，更能深入理解工控系统是如何与传感器、执行器和网络进行“沟通”的。以下将对工控设备上最常见的几类接口进行详细说明。

1.串行接口

　　尽管家用电脑早已淘汰了串口，但在工业领域，它依然是应用最广的接口。

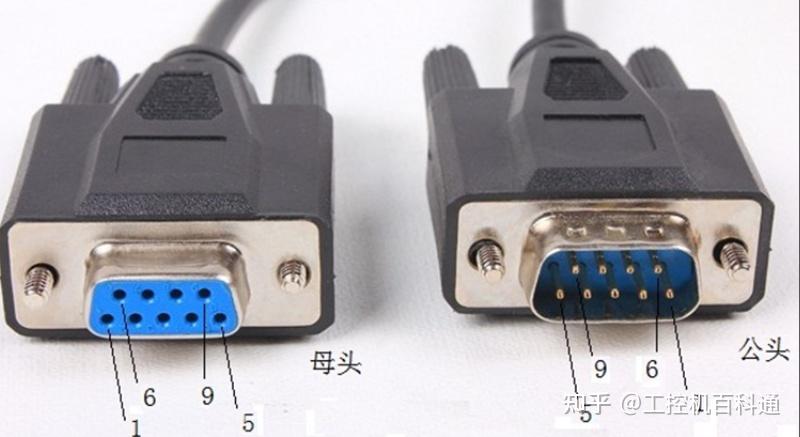

RS232：DB9针接口（通常公头）。最古老的标准，点对点通信，传输距离约15米。常用于连接老式PLC、称重仪表、串口打印机。

RS485/422：通常是DB9头或接线端子。支持多点通信（一个主机带多个从机），传输距离可达1200米。广泛用于连接变频器、电表、温湿度传感器等。RS485通常需要配合A、B两根线使用。

2.工业网络接口

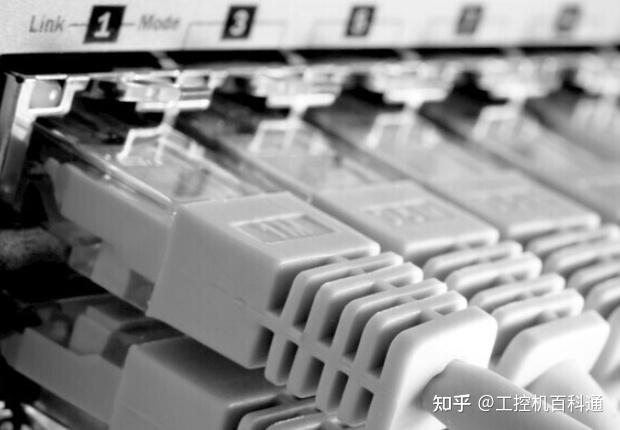

RJ45以太网口：看似和家里一样，但工控设备通常配备双网口或多网口。

应用一：一张网卡连接办公网络（上传数据），另一张网卡连接设备网络（控制PLC），实现内外网物理隔离。

应用二：部分网卡支持EtherCAT工业以太网协议，用于高速运动控制。

M12以太网接口：圆形螺纹接口，带金属密封圈。比普通的RJ45水晶头更牢固，防水防尘等级更高，常见于轨道交通和户外车载设备。

3.数字量与模拟量I/O接口

　　这是工控设备与物理世界互动的桥梁，通常通过带有接线端子的数据采集卡提供。

数字量输入/输出：

DI：检测开关信号，比如检测一个按钮有没有按下，或者一个限位开关有没有被触发。

DO：输出开关信号，比如控制继电器的吸合，从而控制灯亮或电机启动。

模拟量输入/输出：

AI：读取连续的电压（0-10V）或电流（4-20mA）信号，比如读取温度传感器的具体度数或压力传感器的具体压力值。

AO：输出连续电压/电流，用于控制比例阀的开度或变频器的转速。

4.视频与扩展接口

VGA：老式蓝色接口，模拟信号，在许多工业显示器上仍作为标配，因为其兼容性极好。

DVI/HDMI：数字信号，画质更清晰。

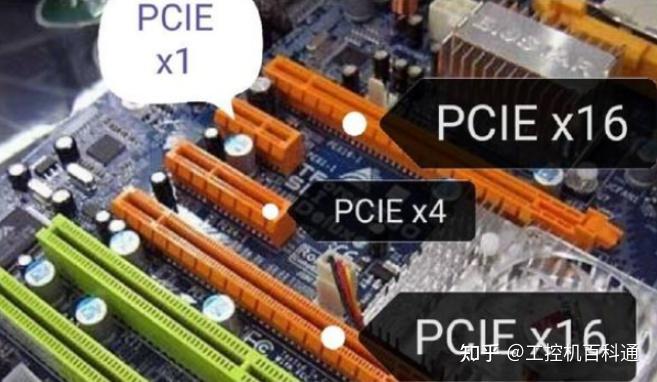

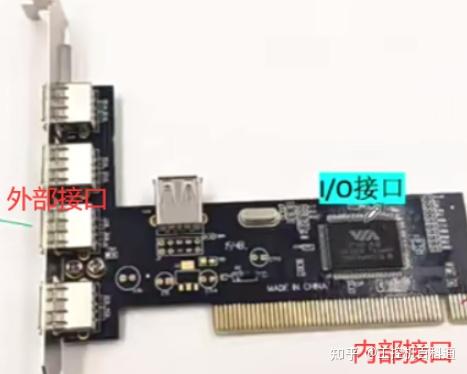

PCI/PCIe插槽：位于工控机内部，是扩展功能的关键。

PCI：老式插槽，常用于插数据采集卡、运动控制卡。

PCIe x16：高速插槽，用于插高性能独立显卡或GPU加速卡，服务于机器视觉或AI推理。

PCIe x4/x1：用于插高速采集卡或专用通信卡。

5.供电接口

DC直流输入：常见12V、24V或48V。工业环境常用24V直流电源供电（与PLC共用电源）。

AC交流输入：直接使用220V市电。

凤凰端子：一种接线端子排，常用于连接电源正负极，相比插头，螺丝压线的方式在震动环境下更可靠。

结语

　　综上所述，工控设备上的每一个接口，都对应着工业现场的一种具体需求。在实际布线时，注意接口的防护等级是否匹配现场环境，确认通信协议是否一致，检查供电电压是否符合标称值——这些看似基础的细节，往往是保障整个自动化产线长期稳定运行的关键。
