晶振起振余量与负阻抗

在各类电子设备中，从单片机、物联网到工业控制与通信系统，时钟信号的稳定性决定了系统运行的可靠性。今天凯擎小妹将聊一下两个经常被忽视却极其关键的概念：负阻抗与起振余量。

振荡器为什么需要负阻抗？

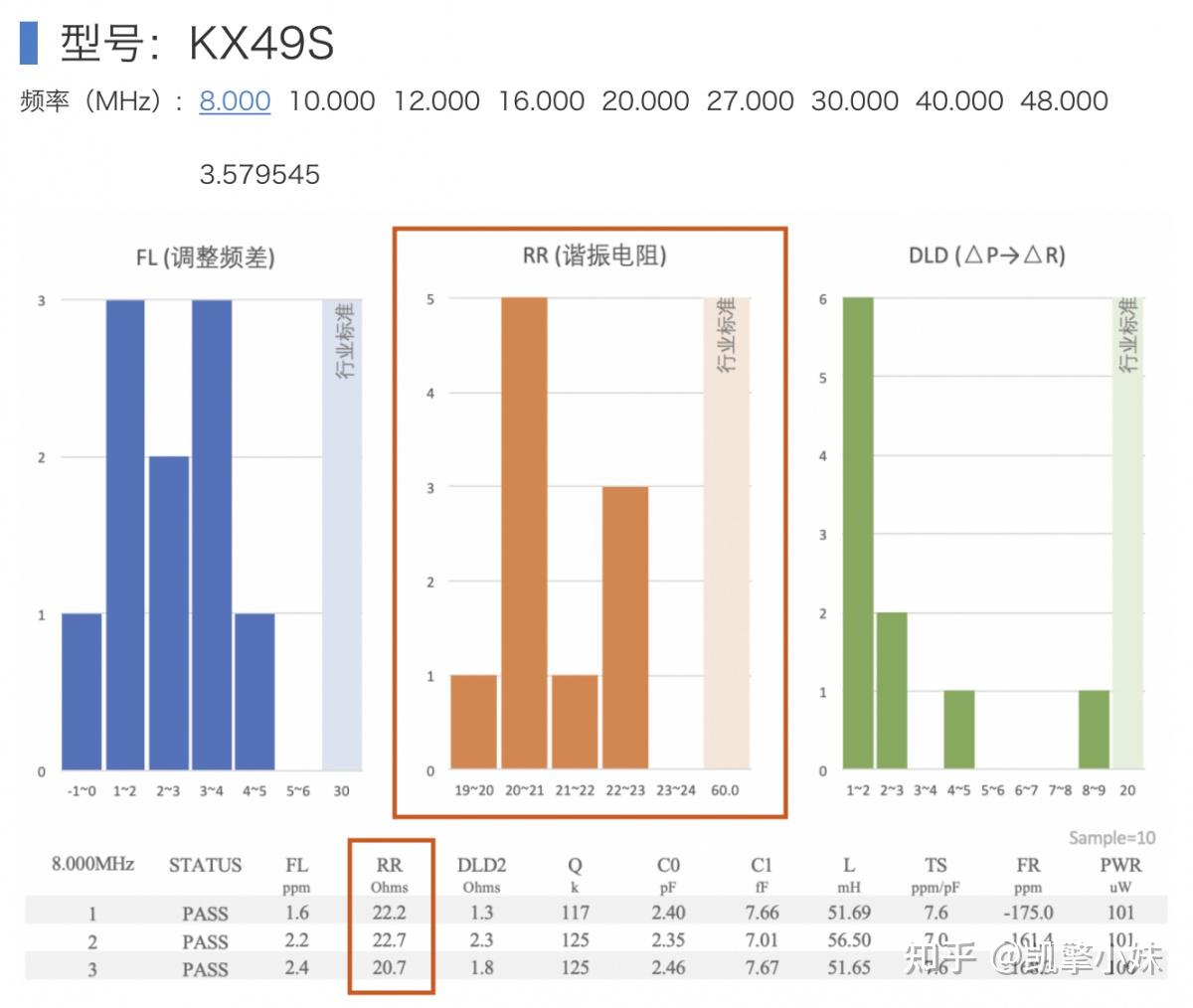

在普通电路中，电阻是消耗能量的。但在振荡电路中，放大器通过反馈网络可以表现出一种等效的“负电阻”特性，向晶体提供能量以补偿其损耗。石英晶体本质上是一个高Q值的谐振器，但它自身存在等效串联电阻ESR，如果没有外部电路补偿能量，振荡会迅速衰减直至停止。因此，回路中的负电阻绝对值|−R|必须大于晶体的等效串联电阻RR。

什么是起振余量？

起振余量可以理解为振荡电路所提供的负电阻能力，相对于晶体损耗电阻的“富余程度”。建议振荡宽限为晶振等效串联电阻RR的5倍之上：│−R│ ≥ 5 × RR

当振荡进入稳定状态后，系统能量达到动态平衡，关系趋近于：RR ≈ │−R│

起振余量不足会带来什么问题？

在实际产品中，起振余量不足往往不是“完全不起振”，而是表现为各种隐性故障：

• - 上电偶发不起振
• - 冷启动失败
• - 高温或低温停振
• - 批量一致性差
• - 使用一段时间后，老化停振

负电阻的测量方法

负电阻测量的方法是在晶体一端串联一个测试电阻Rtest(建议使用低感抗电阻)，逐步增加阻值，直到振荡刚好停止。

负电阻 ≈ Rtest + 晶体 RL

该数值反映了振荡电路的实际负阻能力。这种方法是评估MCU内部振荡能力的常用手段。

起振余量不是越大越好

虽然余量越大越容易起振，但过高也会带来副作用：

• - 功耗增加
• - 相位噪声恶化
• - 频率稳定性下降
• - 晶体过驱动导致寿命缩短

采购晶振建议关注的点

晶振不是普通通用器件，而是与电路高度耦合的功能器件。KOAN凯擎小妹有如下几点建议：

• - 考虑影响稳定性的参数：ESR，负载电容，驱动功率，工作温度范围，老化率等。
• - 关注ESR上限而非典型值：规格书中的Typ值只代表平均水平，Max才决定最坏批次风险。
• - 避免随意替代型号：即使频率、尺寸、ppm相同，只要ESR或CL不一致，就可能导致起振失败。
• - 低价的隐性成本：低价晶振常见问题有ESR离散大；批次一致性差；老化快；高温停振等。
