咖啡机震动泵改变压齿轮泵教程
为满足咖啡爱好者对萃取稳定性的升级需求，我结合多台机型改装实操经验，梳理出从原理认知、配件准备到安装调试的完整教程，兼顾安全性与可操作性，适合家用半自动咖啡机用户参考。
一、改装核心认知：为什么要从震动泵升级齿轮泵？

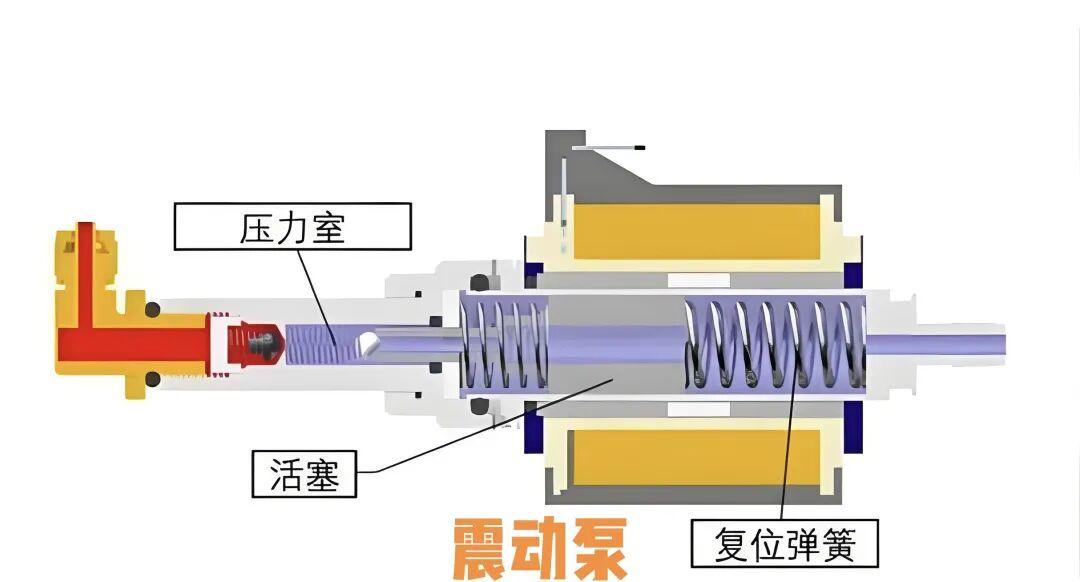

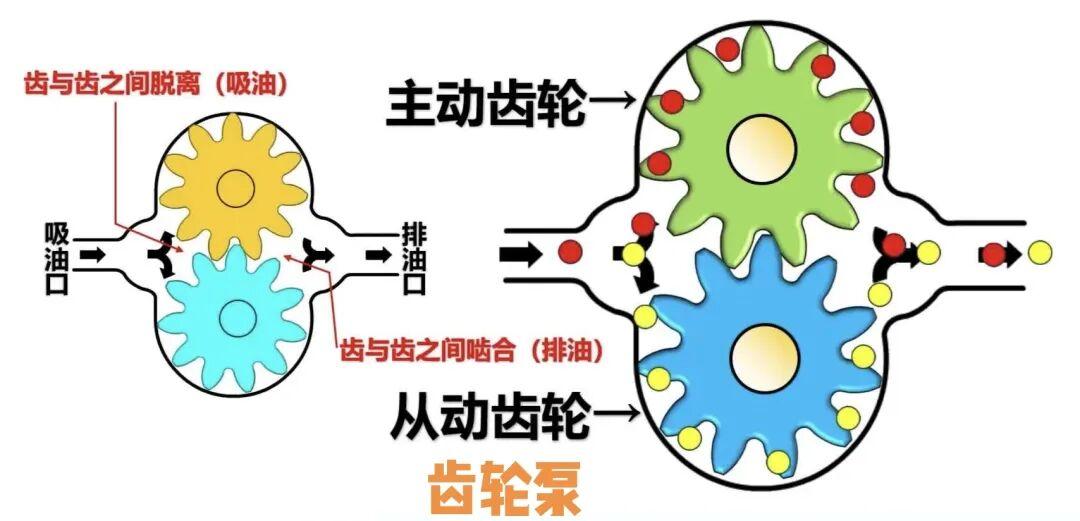

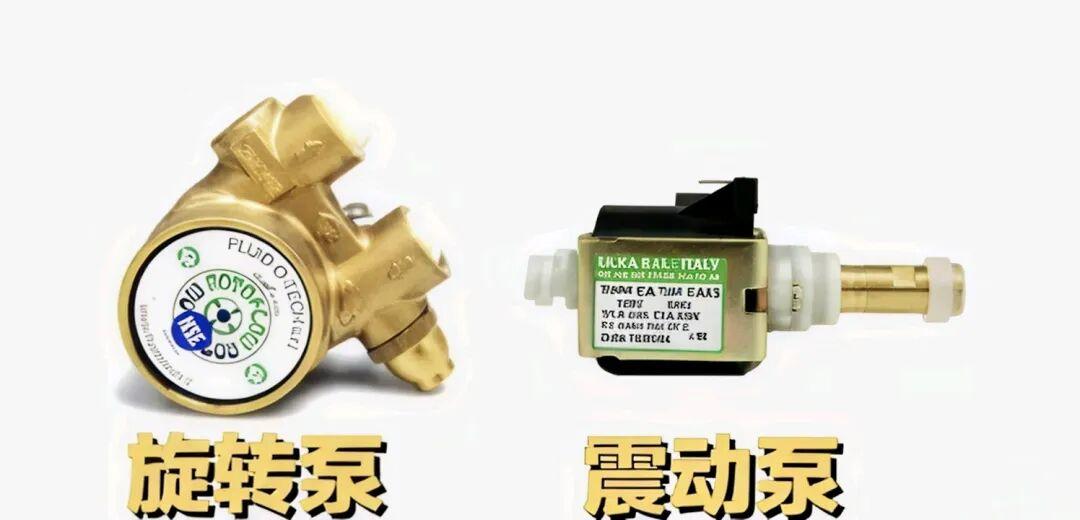

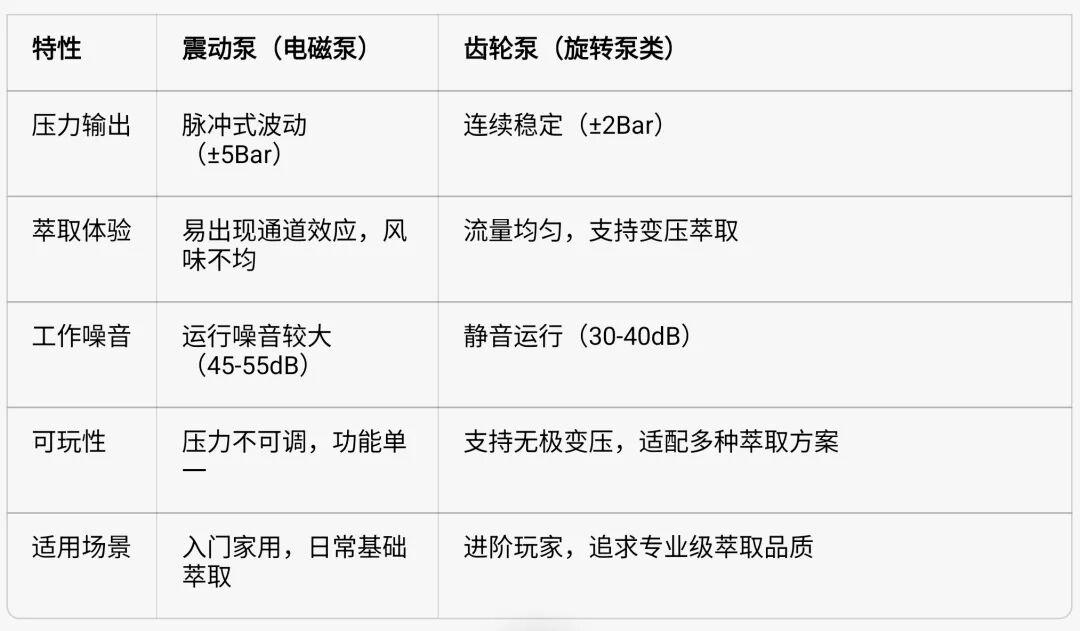

1. 两者核心差异对比
2. 改装核心优势
- 风味升级：稳定压力让咖啡粉饼萃取更均匀，酸甜平衡度提升，尾韵更干净；
- 操作灵活：通过PWM控制器实现0-15Bar无级调压，轻松解锁预浸泡、分段萃取等专业工艺；
- 静音体验：齿轮泵运行噪音大幅降低，居家使用更舒适；
- 耐用性强：齿轮泵结构更稳定，使用寿命约为震动泵的3-5倍（正常使用可达5000小时以上）。
二、改装前准备：工具与配件清单
1. 核心配件（按优先级排序）
- 齿轮泵：选择NSF食品级认证型号，额定压力15Bar，流量≥1.3/min，需匹配咖啡机内部安装空间（直径≤10cm）；
- PWM控制器+调节旋钮：用于压力无级调节，支持0-100%占空比调节，需带过流保护功能；
- 24V直流电源：输出电流≥4A，建议选择明伟冠宇达等品牌带外壳款，确保散热稳定；
- 管路配件：食品级硅胶管（内径6mm）、三通管、快插接头、管卡，需匹配原机接口规格；
- 电气配件：接线端子、绝缘胶带、热缩管，所有电线需符合3C认证；
- 辅助配件：ABS防水盒（容纳控制器与电源）、防震垫、固定支架、自攻螺丝。

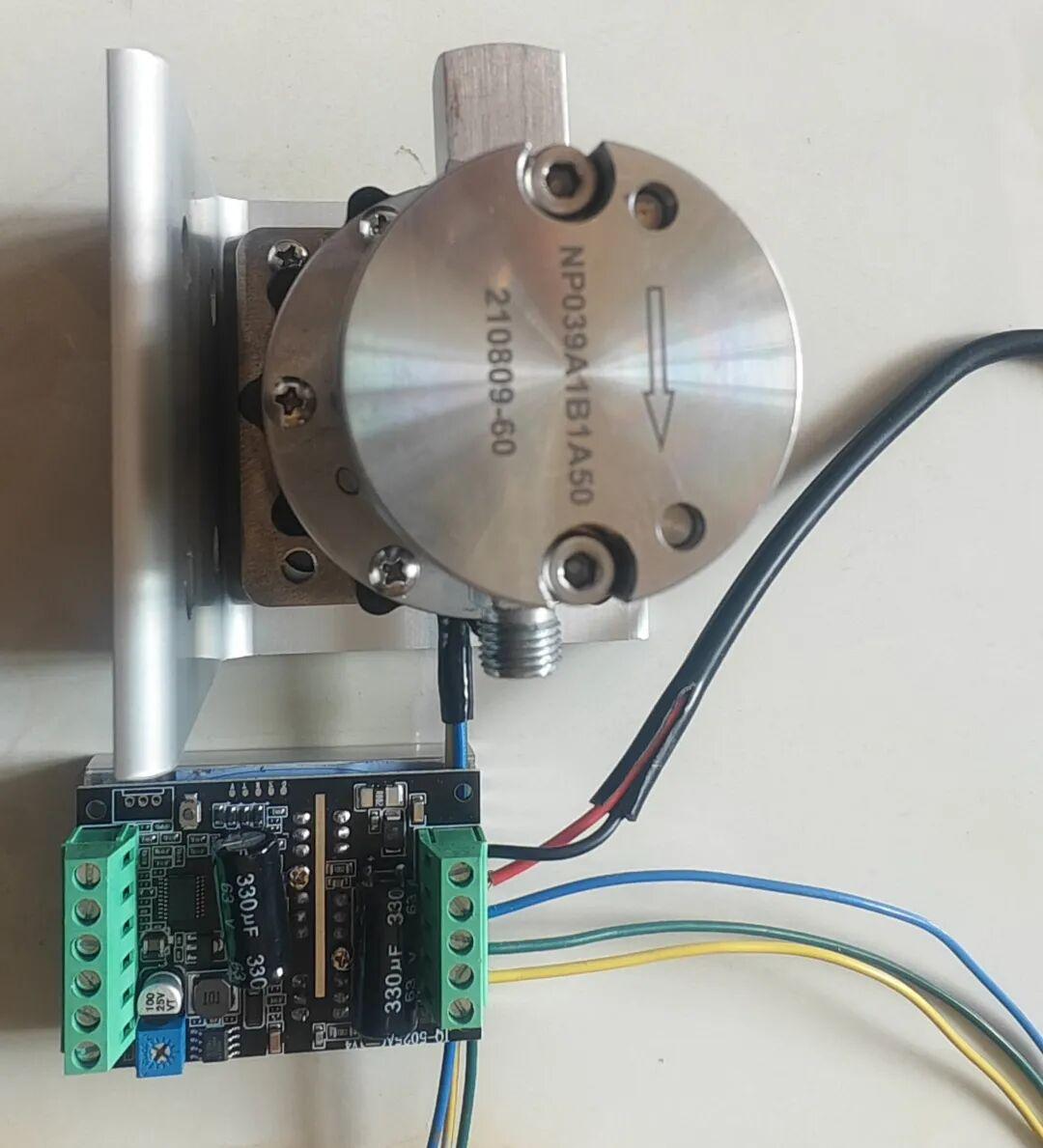

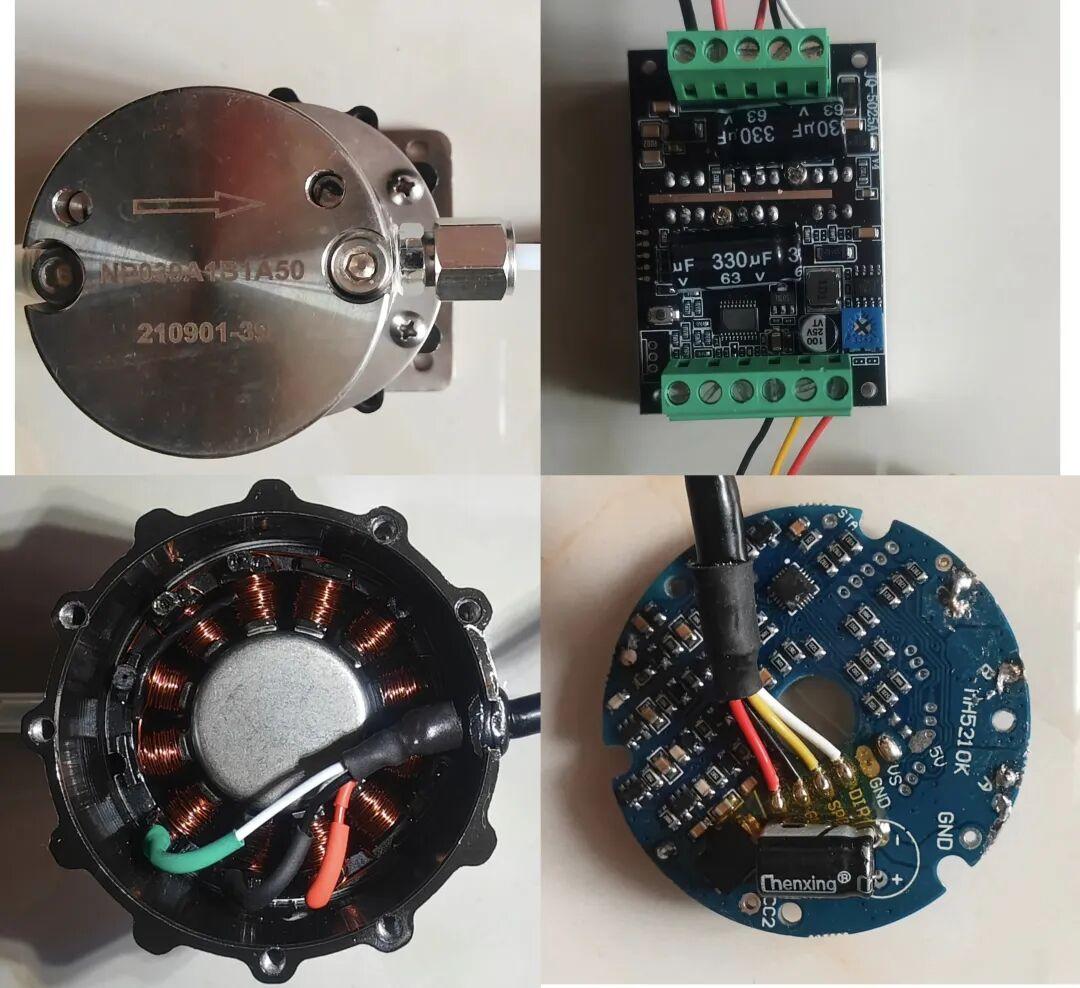

NP039改外置大功率驱动器
2. 必备工具
- 机械工具：十字/内六角螺丝刀、电钻（配2-3mm钻头）、活动扳手、电洛铁，焊锡丝；
- 检测工具：万用表、压力表（0-16Bar）、

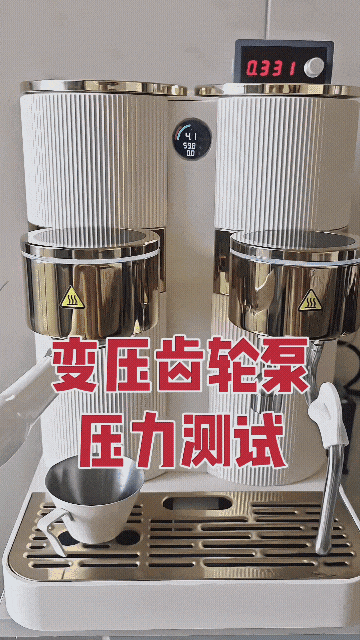

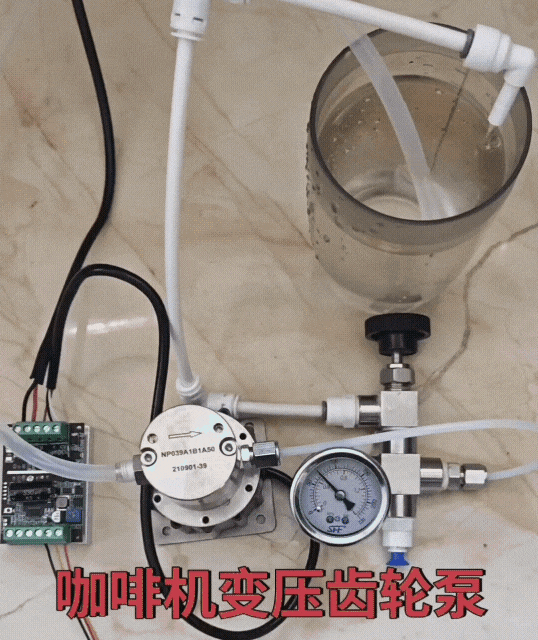

先测试好齿轮泵压力
3. 安全前提
- 确认咖啡机型号：优先选择格米莱3035/坦克3、迈拓X20、爱宝E61等有改装案例的机型，避免空间不足导致无法安装；
- 断电泄压：操作前关闭电源并拔掉插头，打开热水阀释放锅炉压力，等待机身温度降至50℃以下；
- 新手建议：首次改装可选择无损方案，不破坏原机线路，便于后期还原。
三、分步改装教程：从拆卸到安装（以格米莱3035为例）
第一步：拆卸原机震动泵
1. 拆除咖啡机侧板与背板：用螺丝刀拧松固定螺丝（无需完全卸下），轻轻取下外壳，露出内部结构；
2. 定位震动泵：通常位于水箱下方，连接进水管、出水管与电源线，部分机型带有温控组件（需先移除热熔胶固定的温控）；
3. 断开连接：先拔下电源线（记录正负极位置，部分机型不分正负），再用管卡钳松开进/出水管的管卡，拔出管路（上水管可直接割断，保留足够长度）；
4. 取下震动泵：拧松固定泵体的4颗螺丝，移除防震支架，将震动泵完整取出，清理安装位置残留杂物。

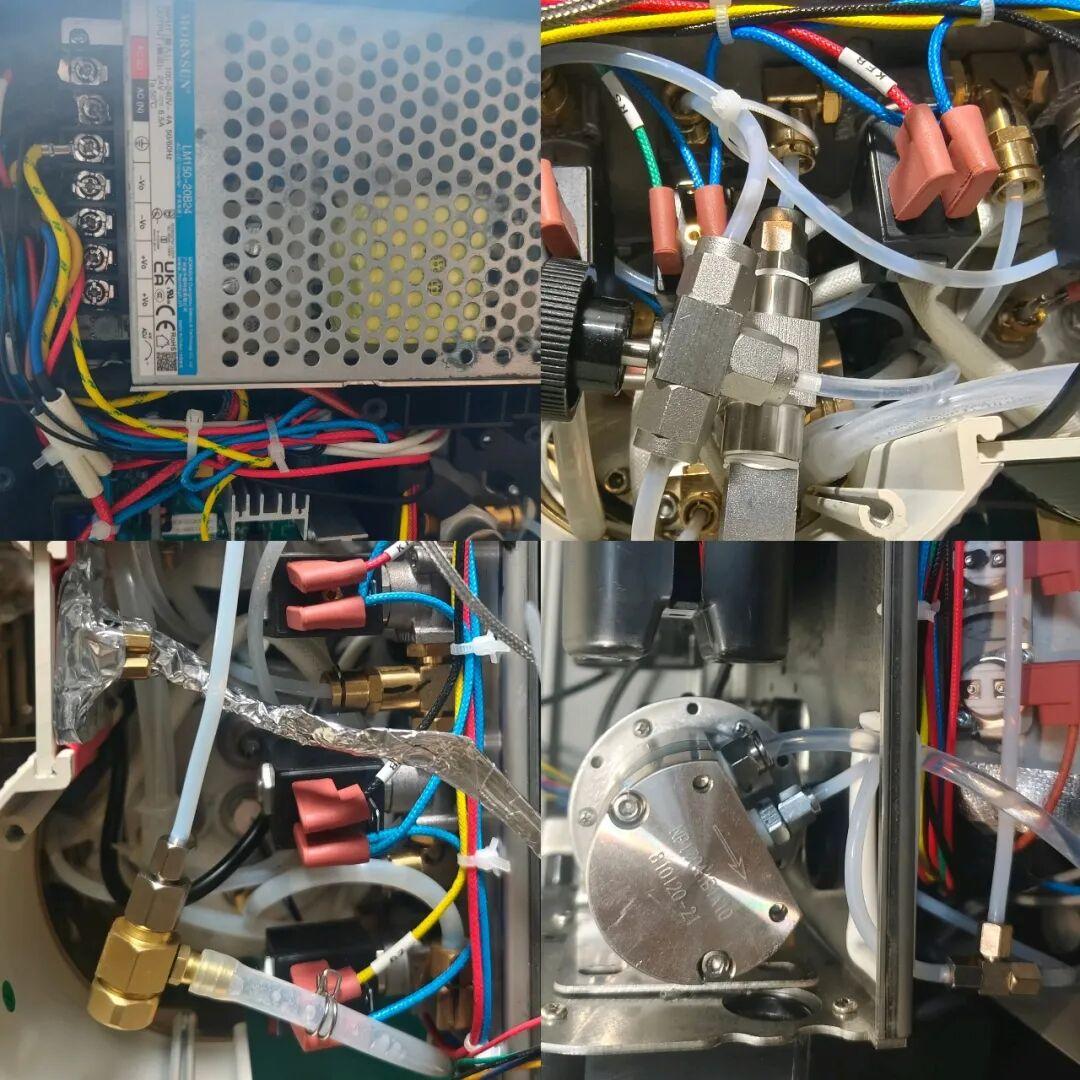

第二步：齿轮泵安装与固定
1. 规划安装位置：选择水箱旁或原震动泵位置，确保齿轮泵与周围部件间距≥5cm，避免管路弯折，用防震垫粘贴泵体底部减少振动传导；
2. 固定泵体：用自攻螺丝将齿轮泵支架固定在机身钣金上，扭矩控制在2-3N·m，避免过紧损坏机身；
3. 管路连接：
- 进水管：将水箱出水管割断，中间接入三通管，一端连接齿轮泵进水口，另一端连接OPV（泄压阀），所有接口需插入到位后用管卡锁紧；
- 出水管：用快插接头连接齿轮泵出水口与原机萃取管路，确保管道无扭曲，预留一定活动余量；
4. 检漏测试：连接完成后，手动注入少量清水，观察是否漏水，确保无渗漏。

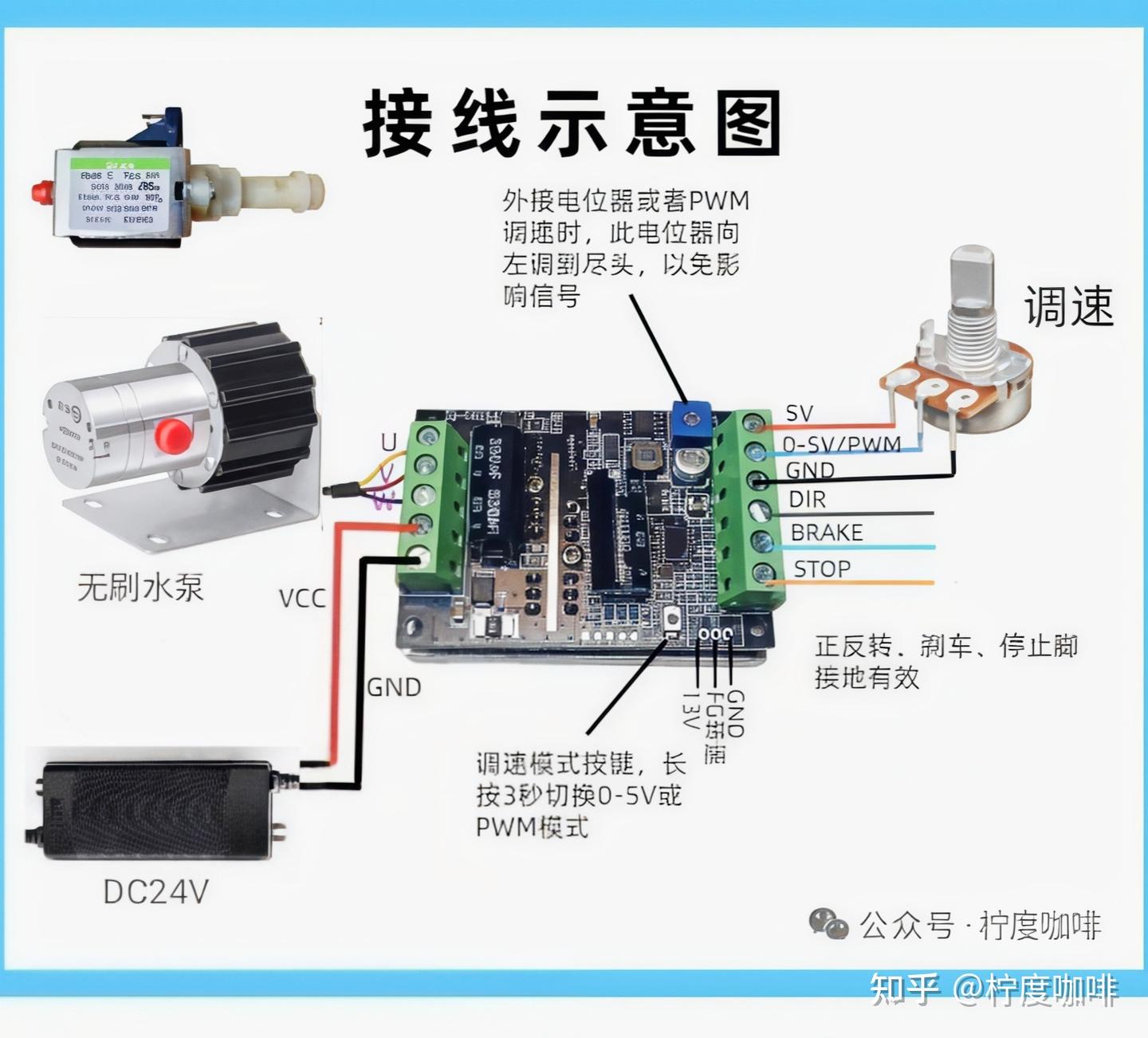

第三步：电气系统接线
1. 布置电气组件：将24V电源、PWM控制器、中间继电器装入ABS防水盒，固定在咖啡机前面板后方或侧板内侧，确保散热良好；
2. 接线逻辑（关键步骤）：
- 供电回路：从咖啡机主板取220V电源（接红色/蓝色螺丝端子），连接至24V电源输入端，注意区分零线与火线；
- 控制回路：24V电源输出端连接PWM控制器电源脚，控制器输出脚连接齿轮泵正负极，中间继电器串联在触发回路中，实现原机开关控制齿轮泵启停；
- 旋钮安装：在咖啡机侧板合适位置钻孔（直径匹配旋钮规格），将调节旋钮穿过孔洞固定，连接至PWM控制器调节端，确保旋钮转动顺畅且有档位限位；
3. 线路整理：用扎带固定所有电线，避免与高温部件（如锅炉）接触，电线接头用热缩管包裹，确保绝缘良好。
第四步：调试与测试
1. 首次上电：采用“瞬时通电测试法”，合闸后立即分闸，观察齿轮泵是否有异响、火花，用万用表检测输出电压是否为24V；
2. 压力校准：
- 连接压力表至萃取口，开机后旋转调节旋钮，观察压力变化，校准至萃取压力9Bar（顺时针升压，逆时针降压）；
- 测试变压功能：调节旋钮从最小到最大，确认压力可平稳过渡，无卡顿或跳变现象；
3. 功能测试：
- 萃取测试：装入咖啡粉饼，运行萃取程序，观察压力表波动是否≤±2Bar，萃取时间与原机相比是否稳定；
- 预浸泡设置：在咖啡机菜单中关闭原机预浸泡功能（避免与齿轮泵冲突），通过PWM控制器实现低压预浸泡（2-5Bar，持续3-10秒）；
4. 最终检查：运行10分钟后，触摸电源与控制器外壳，温度应≤60℃，再次用肥皂水检漏，确保无漏水漏电情况。
第五步：复原机身
1. 理好所有线路与管路，确保无部件干涉外壳安装；
2. 重新装上侧板与背板，拧紧固定螺丝，安装调节旋钮装饰盖；
3. 清理机身外部污渍，完成改装。
常见问题排查与维护技巧
1. 改装后故障解决
- 压力不足/流量小：检查吸水管是否堵塞、接头是否漏气，或齿轮泵转速过低，可清洗过滤器、紧固管路，用万用表检测电源输出电流；
- 噪音异常：可能是齿轮泵与电机同轴度偏差，或管路共振，可调整泵体固定位置、增加防震垫，检查齿轮是否磨损；
- 漏水问题：接口未插紧或管卡松动，重新插拔管路并锁紧管卡，更换老化的密封垫；
- 无法启动：接线错误或PWM控制器故障，用万用表检测电路通断，重新核对接线逻辑。
2. 日常维护建议
- 定期清洁：每3个月清洗管路与过滤器，避免水垢堵塞影响流量；
- 压力校准：每月用压力表检查萃取压力，确保稳定在9Bar左右；
- 电气维护：每6个月检查接线端子是否松动，清理控制器散热孔灰尘；
- 注意事项：避免齿轮泵空转（需确保水箱有水），长时间不用需关闭电源，防止部件老化。
进阶玩法与注意事项
加装压力表：在冲煮头或管路中安装压力表，实时监控萃取压力，推荐选择M6接口的嵌入式压力表；
- 自定义压力曲线：通过可编程PWM控制器，设置多段压力萃取（如预浸泡5Bar→萃取9Bar→尾段7Bar）；
- 水路优化：更换不锈钢硬管减少管路形变，加装单向阀防止回流水压冲击。
- 保修提示：改装可能影响咖啡机原厂保修，建议在保修期满后进行改装。
结语
从震动泵到齿轮泵的升级，本质上是从“满足基础萃取”到“追求专业风味”的进阶。通过本教程，你不仅能获得更稳定的咖啡萃取体验，更能解锁手动改装的乐趣。记住，每一台成功改装的咖啡机，都离不开耐心、细心与对安全的敬畏。
