POM 与 PBT 机械键盘材质有什么区别？
做POM（赛钢）精密注塑的工厂，基本都遭遇过同款“三连坑”：产品内部密集小气泡、表面莫名发黄、车间弥漫刺鼻甲醛异味。
很多技术员的常规操作：加背压、调射速、加大排气、反复洗机，折腾一整天，问题不仅没好转，反而越调越严重，甚至出现批量脆裂、尺寸不良报废。
行业老工程师都清楚：POM是所有工程塑料里热稳定性最差、加工窗口最窄的材料。气泡、黄变、甲醛味，本质不是排气不良、不是原料问题，而是材料高温过热分解的连锁反应。
绝大多数工厂的参数通病就四个字：温度偏高。很多机台长期比标准温度高5–10℃，看似误差很小，刚好触碰POM热降解临界点，引发一系列连锁缺陷。
本文从料筒分段温控、料筒滞留时长、螺杆剪切转速三个核心维度，给出可直接落地的安全工艺边界，帮工厂彻底跳出“越调越乱”的死循环，一次性解决三大通病。
一、读懂核心逻辑：三个缺陷，其实是同一种病根
POM耐高温极限极低，有效加工区间仅180–210℃，一旦局部超温、滞留过热、剪切过热，就会触发热氧降解+自催化分解，三大问题同步爆发：
- 甲醛异味：POM分子链高温断裂，释放甲醛气体，刺激性气味扑面而来；
- 内部气泡：降解产生大量小分子气体，熔体来不及排出，锁在制品内部形成密集气泡；
- 表面发黄：持续高温降解，材料轻微碳化氧化，产品通透度下降、底色发黄发暗。
关键真相：POM降解具备自催化特性，一旦局部过热产气，气体会进一步加速周边物料分解，这也是为什么越生产瑕疵越多、气味越重。单纯调射速、加排气，完全无法根治。
二、料筒温度分段精准设定：整体降5℃，卡死安全区间
POM绝对禁止“统一高温恒温”，很多工厂沿用通用塑料参数，看似没问题，实则全程处于临界过热状态。最简单有效的整改：整机温度下调5℃，严格分段梯度控温，区分共聚、均聚牌号，杜绝局部超温。
【POM标准化分段温度安全边界】
共聚POM（市面90%通用牌号）：后段180–185℃、中段185–190℃、前段190–195℃、喷嘴185–190℃，最高温严禁突破200℃；
均聚POM（高刚性耐磨牌号）：整体再低3–5℃，全程控制在195℃以内，避免热降解。
核心避坑点：喷嘴是最容易被忽略的过热死角，喷嘴温度必须低于料筒前段温度，防止口模积料长期高温碳化、持续产气发黄。
实测验证：多数气泡、异味频发的机台，仅仅整机下调5℃，量产稳定性直接翻倍，黄变、气泡问题大幅缓解，无需改动其他参数。
三、滞留时间严控：杜绝“闷烤式”降解产气
温度达标，不代表不会分解。POM高温耐受时间极短，料筒滞留超时，一样会批量出问题。很多工厂待机、换模、调机期间，长期恒温保温，是隐性不良根源。
滞留时间硬性管控标准：
- POM料筒安全滞留时长≤5分钟，待机超过5分钟必须清空炮筒余料；
- 临时停机、换模等待，立即下调料筒温度30℃以上，停止高温闷烤；
- 晚间停机必须清空料筒，严禁POM物料隔夜滞留在高温炮筒内，彻底杜绝重度降解、积碳。
很多浅色、透明POM制品后期发黄，全部源于短时滞留过热的慢性降解，肉眼无法即时察觉，量产堆积后集中爆发不良。
四、螺杆转速与背压匹配：避免剪切过热二次升温

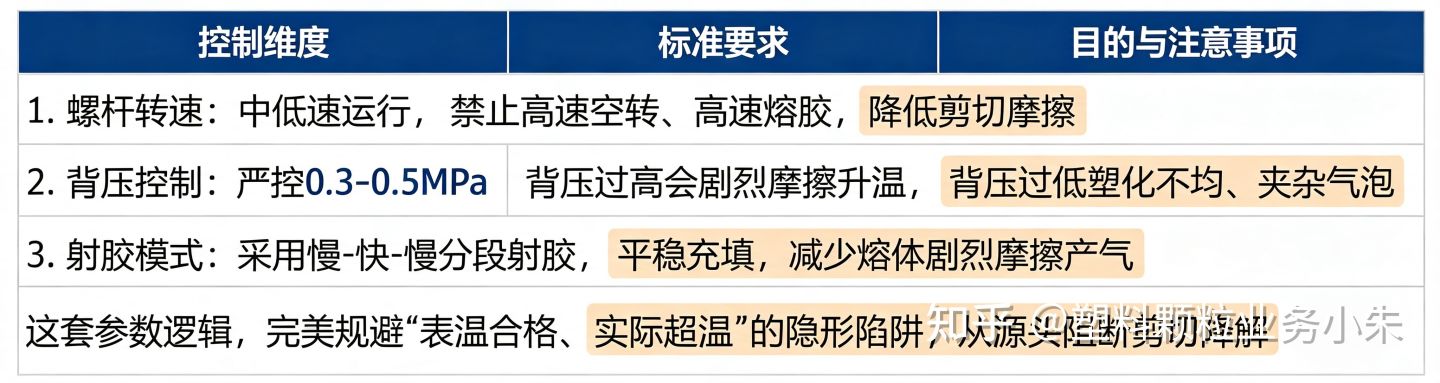

90%技术员只看设备显示温度，忽略螺杆剪切摩擦生热。POM熔体粘度高、刚性大，高速高剪切工况下，熔体内部会产生5–15℃隐性温升，直接突破材料耐受极限，引发降解产气。
五、快速排查总结（一键根治三连缺陷）
六、5款低气味、高稳定POM热门牌号推荐
- 杜邦 500P（通用耐磨爆款）
特性：热稳定性优异，加工窗口宽，不易降解产气，低气味、成型稳定，工艺容错率高；
适配：通用齿轮、耐磨结构件、常规注塑量产件。 - 宝理 M90-44（高流动通用标杆）
特性：流动性均衡，剪切敏感度低，量产不易发黄、无密集气泡，批次一致性强；
适配：精密小家电配件、玩具结构件、通用耐磨件。 - 三菱 F20-02（低气味精密专用）
特性：低挥发、低降解，加工异味极低，成型外观干净，无黄变风险，适配高要求制品；
适配：精密电子配件、内饰件、低气味要求制品。 - 台塑 FM090（国产高性价比稳定款）
特性：热稳定性好，耐温区间宽，不易过热分解，货源稳定、性价比突出；
适配：大批量通用结构件、工业耐磨配件。 - 巴斯夫 N2320（高韧抗冲高稳款）
特性：韧性优异，加工不易降解脆裂，气泡、黄变不良率极低，适配严苛量产工况；
适配：高强度结构件、动态耐磨部件、精密注塑件。
塑料颗粒一站式供应商——东莞市塑达新材料有限公司
