BMD48路Tally灯 ATEM全系列导播台全支持Blackmagic Design
一、产品概述
SDLX 1UATEM24T是专为BMD ATEM全系列导播切换台打造的24路专业Tally Interface信号转换主机，采用标准1U机架工业级一体化硬件方案，一站式完成导播台IP Tally信号转24路独立红绿双色继电器输出，完美适配大型演播室、多机位EFP直播、户外赛事转播、广电演播厅等多路讯道摄像机CCU、有线/无线Tally灯配套使用，多路机位同步识别、信号零延迟稳定传输，是24机位大型直播系统核心配套设备。
二、核心散热·工业级耐高低温设计
整机内置高转速强力静音散热风扇，搭配CNC一体成型全铝合金1U机架机身，立体风道循环散热结构，快速导出设备长时间满载运行产生的热量。
· 宽温工业级元器件选型，全天候稳定运行，无惧机房密闭高温、夏季户外高温转播、航空箱密闭工作等严苛场景；
· 杜绝长时间多机位满载下过热宕机、信号断连、指示灯失灵问题，7×24小时连续直播稳定不掉线；
· 金属机身同时兼具抗震、抗电磁干扰能力，转播车、移动演播箱颠簸环境也可可靠工作。
三、24路全通道Tally强大性能
1. 完整24路双色独立输出 单台原生支持1–24路PGM红（播出）、PVW绿（预监）双色Tally信号，每通道独立继电器隔离输出，通道互不干扰，可直接驱动专业摄像机CCU、有线Tally面板、选配SDLX无线Tally接收灯，满足24机位大型节目制作需求。
2. 实时状态可视化面板 正面配备24组超大高亮状态监视灯，远距离即可直观查看每一路机位Tally工作状态；搭配通道自检轻触按键，无需外接设备即可快速检测每一路输出通道是否正常，设备调试、故障排查效率大幅提升。
多ME层级全兼容原生支持1ME/2ME/3ME/4ME ATEM切换台层级分配，支持多台设备级联拓展至48路及以上机位，大型多演播室集群、多切换台联动场景无缝适配。

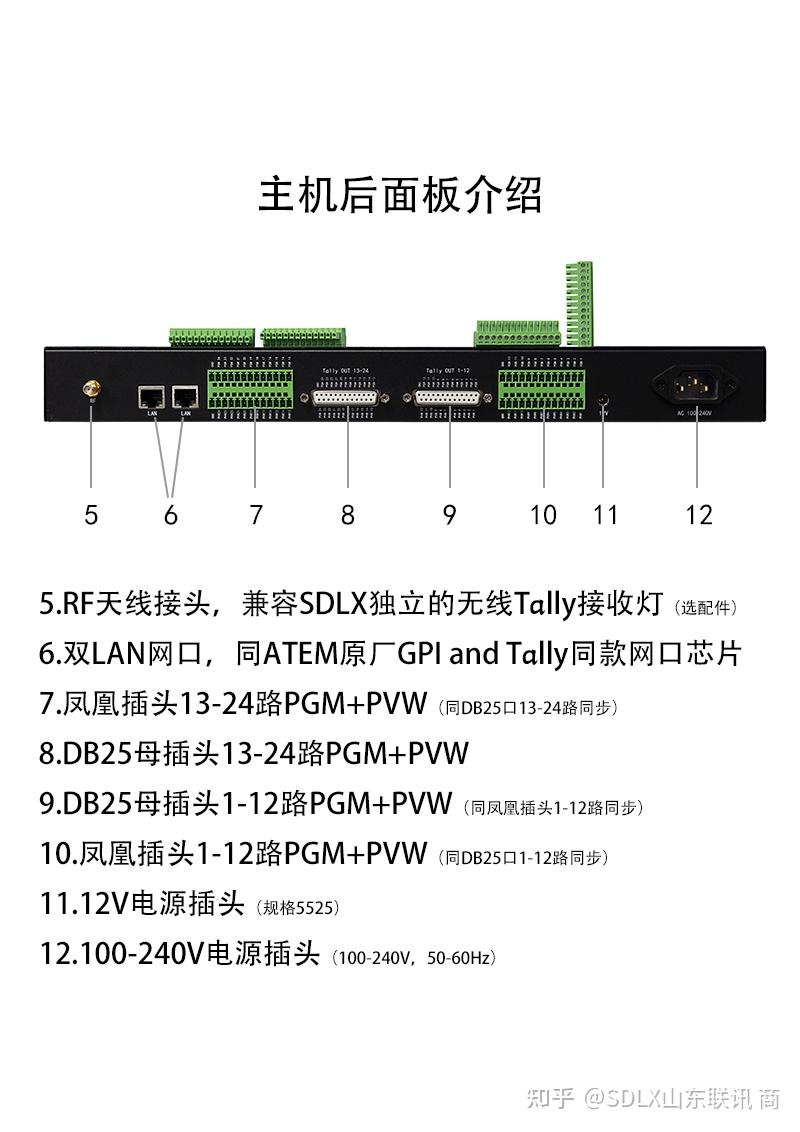

四、稳定兼容接口，广电级信号保障

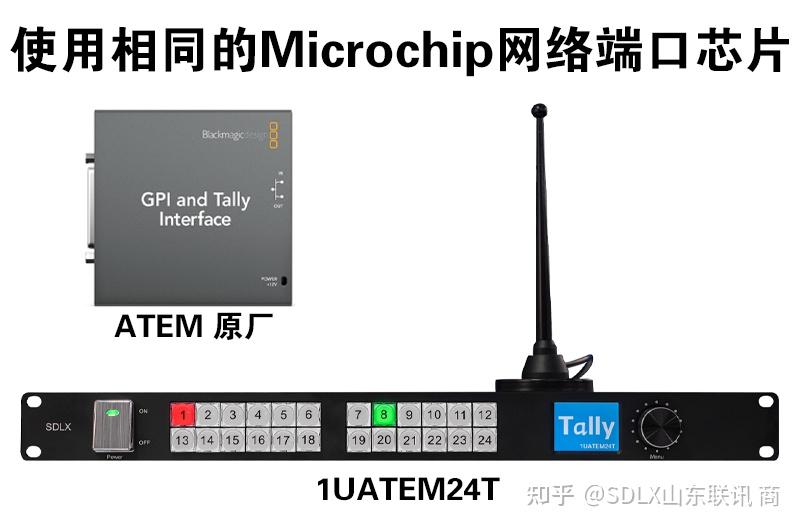

· 双千兆LAN网口：搭载ATEM原厂同款GPI&Tally专用处理芯片，网线直连全系列ATEM切换台，IP协议原生适配，低延迟、不丢信号，支持网页端可视化修改IP参数，电脑、手机局域网均可快速配置；
· 双DB25镀金输出+凤凰端子：双DB25实心镀金接口搭配螺丝锁紧凤凰接线端子，两种输出方式灵活布线，支持高低电平自由切换，适配市面绝大多数讯道机、第三方Tally配件；
· 冗余宽幅供电：支持AC 100–240V市电+DC12V直流双供电模式，转播车直流供电、机房市电环境均可使用，双电源冗余设计，单路供电故障不影响整机工作。
五、机架标准化，部署灵活便捷
标准19英寸1U机架高度CNC一体铝合金机身，可直接安装于标准广电机柜、转播车机架、航空直播箱；机身布局规整，前后分置接口与散热风道，布线整洁不杂乱。可选配内置RF无线发射模块，一台主机同时驱动有线Tally与无线摄像提示灯，一套设备兼顾室内固定机位与户外移动机位。
六、适用场景
大型广电演播厅、20–24机位晚会直播、赛事转播车、校园电视台、政企多机位会议直播、户外真人秀EFP制作、融媒体中心多路直播矩阵。
