智能窗帘关不严、开不到位？问题可能出在这颗小芯片上

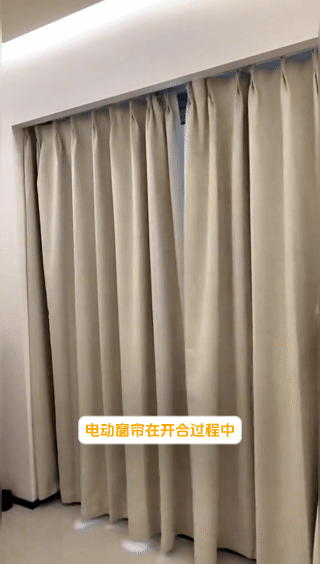

智能窗帘的出现让家居生活更加便捷，但偶尔也会遇到开合不到位、停位偏差、运行速度不均匀等问题。很多人第一反应是电机故障，却往往忽略了负责感知位置的那颗霍尔芯片。事实上，霍尔芯片的选型直接决定了电机的定位精度与运行稳定性。本文以锁存型霍尔MH188为例，从工作原理、核心参数到应用优势，解析它在窗帘电机方案中的关键作用。

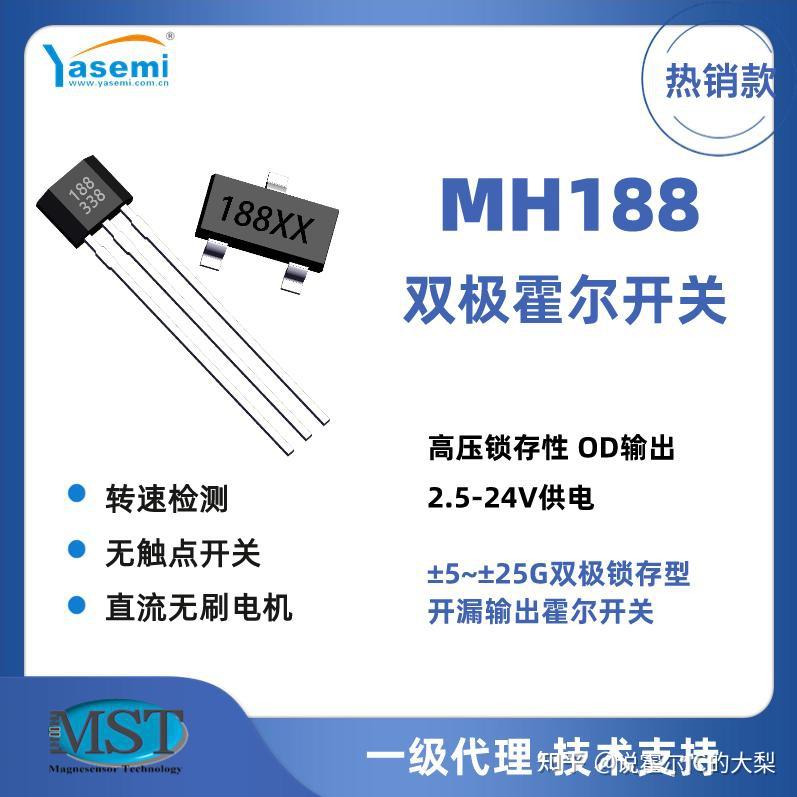

一、锁存霍尔MH188工作原理
MH188是窗帘电机领域常用的一款锁存型霍尔芯片，它主要负责实时检测电机转子的转速和旋转圈数。就像一个“磁力感应器”——磁铁每转一圈，芯片就输出一个信号，主控芯片根据这些信号准确判断窗帘的当前位置，从而实现毫米级的精准开合控制。

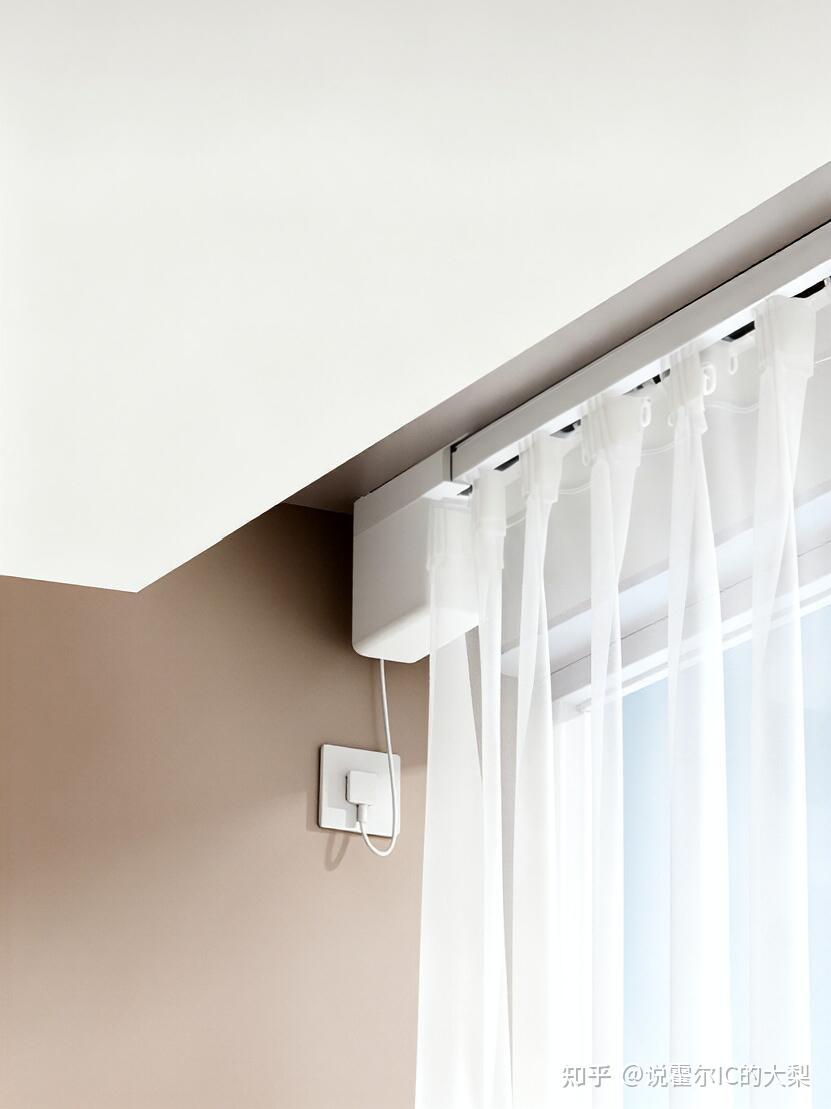

| 直流管状电机 | 开合帘电机 |
|---|

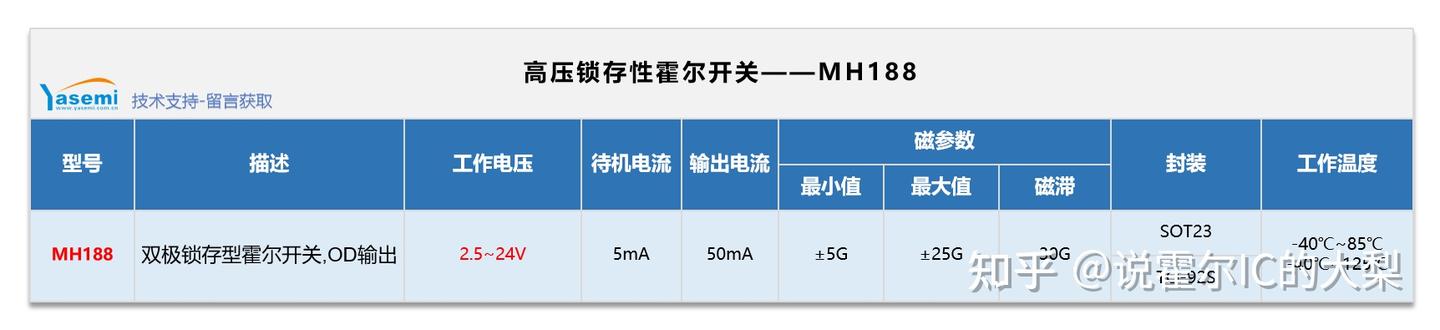

二、锁存霍尔MH188核心参数
MH188属于锁存型霍尔——S极磁场触发开启，N极磁场触发关闭。这种特性在电机换向和圈数计数场景中比单极型更可靠，能有效避免误触发。
1、宽工作电压与高耐压
MH188的工作电压范围是2.5V到24V，耐压达到24V。可以兼容12V和24V窗帘电机系统，不用额外降压电路，设计也更简洁。
2、超高灵敏度
BOP为5~25Gs，BRP为-25~-5Gs。这意味着即使磁铁安装距离稍远，或者低速运行时磁场信号偏弱，MH188也能稳定触发，不漏脉冲、不丢步。
3、高工作频率
MH188的工作频率高达69KHz。在电机高速旋转时，它依然能快速捕捉每一个脉冲信号，输出不延迟，确保电机控制系统获得连续、准确的转速和圈数信息。
三、锁存霍尔MH188在窗帘电机中的应用优势
1、零磨损延长寿命：无机械触点，避免磨损与异响，大幅延长电机使用寿命；
2、精准定位：实时捕捉电机轴上磁铁的磁场变化，输出稳定脉冲信号，控制器通过计数脉冲精准换算窗帘移动距离，实现毫米级定位；
3、稳速运行，启停柔和：高频响应实时检测转速波动，配合主控板实现闭环控制，让电机缓起缓停，运行静音不卡顿；
四、锁存霍尔MH188的多场景应用
MH188的应用场景远不止窗帘电机，它还适用于：
扫地机：检测轮子转速、行走距离，实现路径规划。
电动晾衣架：控制升降高度，精准停位。
水流量传感器：检测叶轮转速，换算流量。
洗衣机电机：监测电机状态，实现平稳调速。
五、总结
综合来看，MH188凭借2.5~24V宽压兼容、低至5Gs的灵敏度以及69kHz高频响应等锁存型特性，能够有效解决窗帘电机的停位偏差、速度不均等问题。对于12V/24V窗帘电机的方案设计或产品升级，MH188是一个成熟可靠的选择。
