一颗芯片，装下“仓库”和“工作台”：芯天下 4Gb NAND + 4Gb LPDDR4X MCP 来了

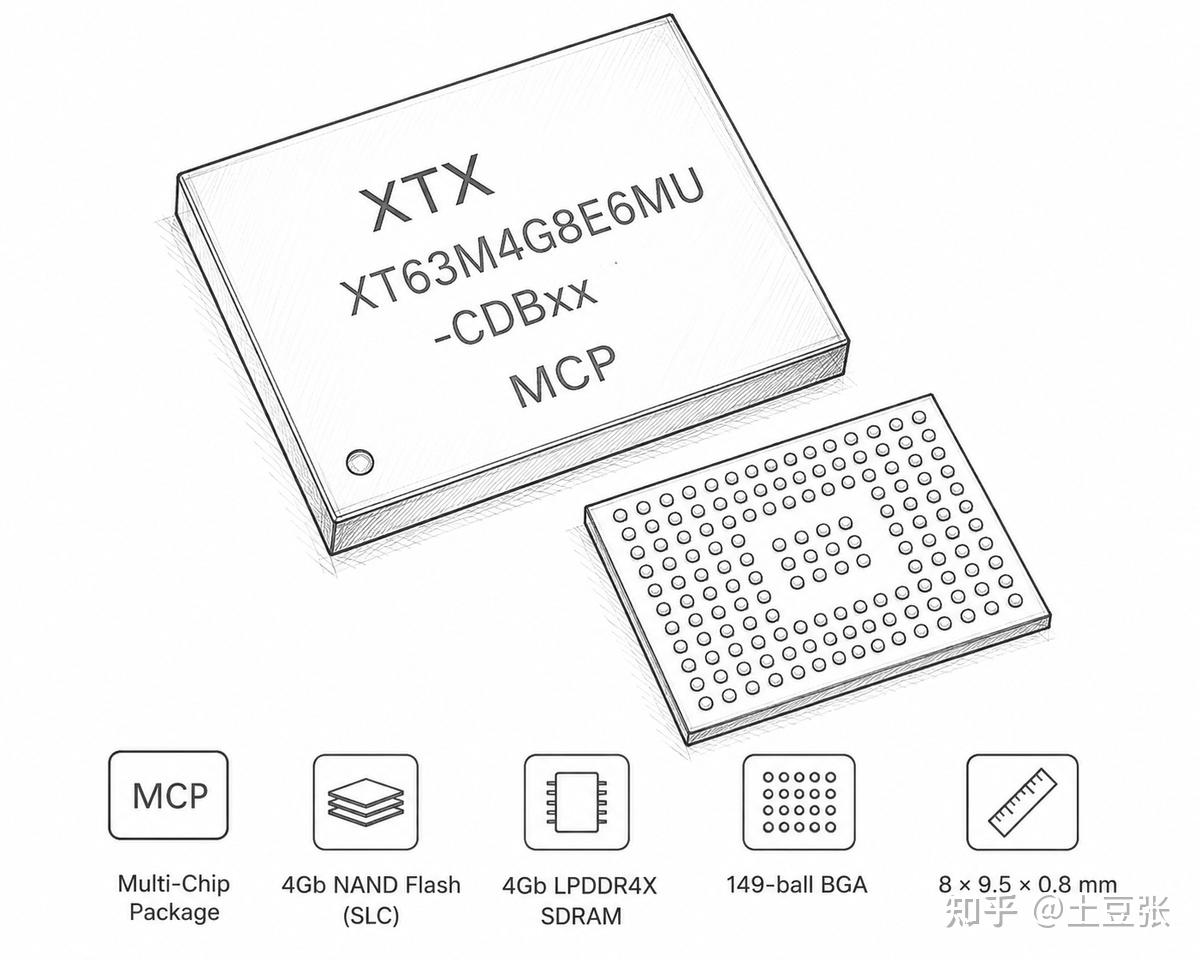

今天想聊一颗芯天下 XTX 的 MCP 存储方案：
XT63M4G8E6MU-CDBxx
4Gb NAND Flash + 4Gb LPDDR4X SDRAM
简单说，它不是一颗普通的 Flash，也不是单独的 DDR。
它是把 NAND Flash 和 LPDDR4X 运行内存 放进同一个封装里的 nMCP 多芯片封装存储方案。
01
电子产品越做越小，存储压力却越来越大
现在的嵌入式产品，有一个很明显的趋势：
外形越来越小，功能越来越多。
智能穿戴、AIoT 设备、工业手持终端、扫码设备、智能门铃、安防设备、低功耗网关、便携式医疗设备……
这些产品看起来越来越轻巧，但里面要跑系统、存固件、加载参数、处理数据、缓存图像、连接网络，背后的存储需求并没有变少，反而越来越复杂。
传统方案里，很多产品会采用：
主控 + NAND Flash + DDR / LPDDR
这样做当然可以，但也会带来几个问题：
PCB 占板面积更大。
高速线走线更复杂。
BOM 物料管理更繁琐。
功耗和空间压力更明显。
小尺寸产品设计难度更高。
尤其是一些空间非常紧张的终端设备，主板上每省下一点面积，都可能影响整机结构、电池容量、散热和成本。
所以，越来越多项目开始关注 MCP。
02
MCP 的价值：不是炫技，而是解决真实设计问题
MCP，全称 Multi-Chip Package，多芯片封装。
它的思路很直接：
把多个不同功能的存储芯片，封装在一个芯片里面。
对工程师来说，这不是为了“看起来高级”，而是为了让设计更紧凑、更清晰、更适合量产。

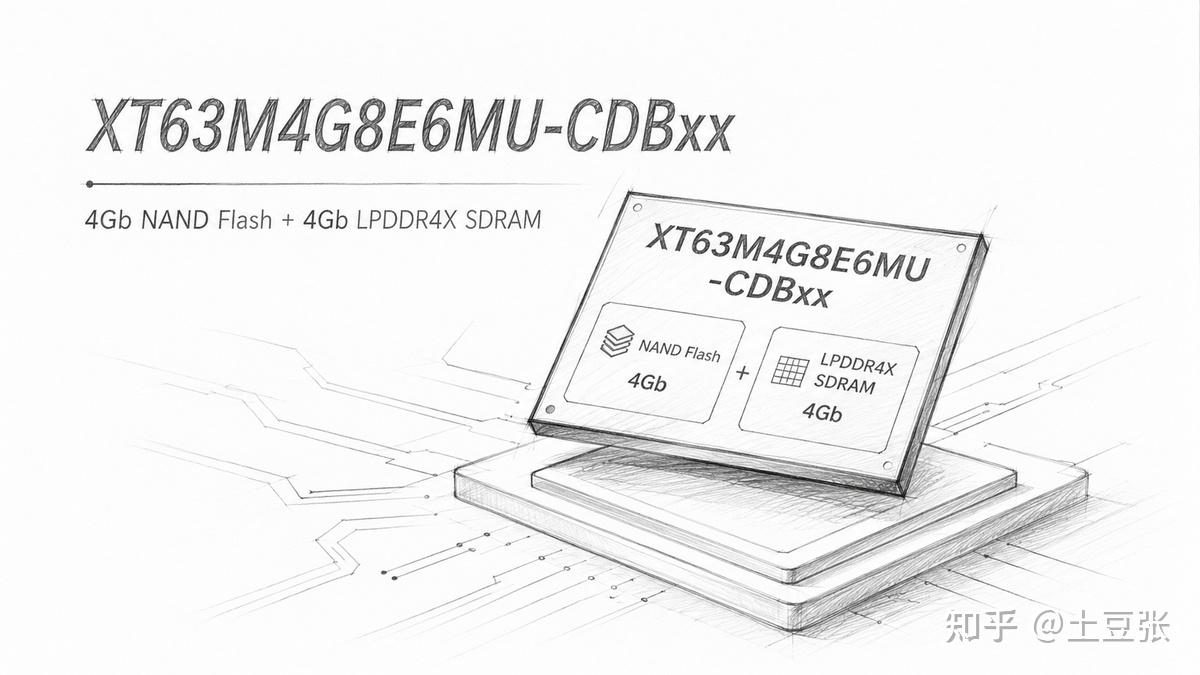

以这颗 XT63M4G8E6MU-CDBxx 为例，它内部集成了：
4Gb NAND Flash
4Gb LPDDR4X SDRAM
也就是说，一颗芯片里同时有：
长期存储空间
高速运行内存
如果用一个很通俗的比喻：
NAND Flash 像仓库。
它负责长期保存系统、固件、参数、日志、文件和设备数据。
LPDDR4X 像工作台。
它负责让主控在运行时快速读写、缓存数据、处理任务。
仓库解决“东西放在哪里”。
工作台解决“系统怎么跑起来”。
一颗 MCP，把这两个角色放在一起。
这就是它的核心价值。
03
NAND Flash：不是只存数据，更是系统的“底层保险柜”
很多客户一听 Flash，第一反应是：
“是不是就是存资料的？”
这个理解只说对了一半。
在嵌入式系统里，NAND Flash 往往承载着非常基础、非常关键的任务。
它可以用来存：
系统镜像
Boot 数据
固件程序
配置参数
运行日志
文件系统
设备采集数据
如果这些数据不稳定，设备可能出现启动失败、升级异常、参数丢失，甚至售后返修问题。
XT63M4G8E6MU-CDBxx 内部的 NAND 部分是 4Gb SLC NAND。
这里有一个重点：
SLC NAND 更强调可靠性和寿命。
相比一些更偏消费存储的大容量方案，SLC NAND 在工业、通信、嵌入式终端等场景里，依然有它非常明确的价值。
因为很多设备并不只是追求容量越大越好。
它们更看重：
稳定启动
可靠擦写
长期运行
环境适应性
工业温度范围下的可靠性
这颗 NAND 部分支持 ONFI 1.0 接口，Page Size 为 4096 + 256 Bytes，Block Size 为 64 Pages，典型 Page Program 时间为 200µs，典型 Block Erase 时间为 2ms。
对于需要稳定非易失性存储的嵌入式设备来说，这类参数不是纸面数字，而是工程设计时必须认真看的基础条件。
04
LPDDR4X：系统真正跑起来，靠的是这块“高速工作台”
如果 NAND Flash 负责“保存”，那 LPDDR4X 就负责“运行”。
很多带系统的主控，不能只靠内部 SRAM。
一旦产品需要更复杂的功能，比如图像处理、网络连接、Linux 系统、音视频缓存、多任务运行，就需要外部 DRAM 来支撑。
XT63M4G8E6MU-CDBxx 内部集成的是：
4Gb LPDDR4X SDRAM
256M × 16 配置
最高 2133MHz，等效 4266Mbps
LPDDR4X 的优势很明确：
速度高。
功耗低。
适合移动和嵌入式平台。
更适合空间与电源都敏感的终端设备。
这也是为什么现在很多 AIoT、智能终端、便携式设备、低功耗产品，会越来越关注 LPDDR4X。
产品越智能，系统越复杂，运行内存的重要性就越明显。
主控再强，如果运行内存跟不上，系统体验也会被拖慢。
05

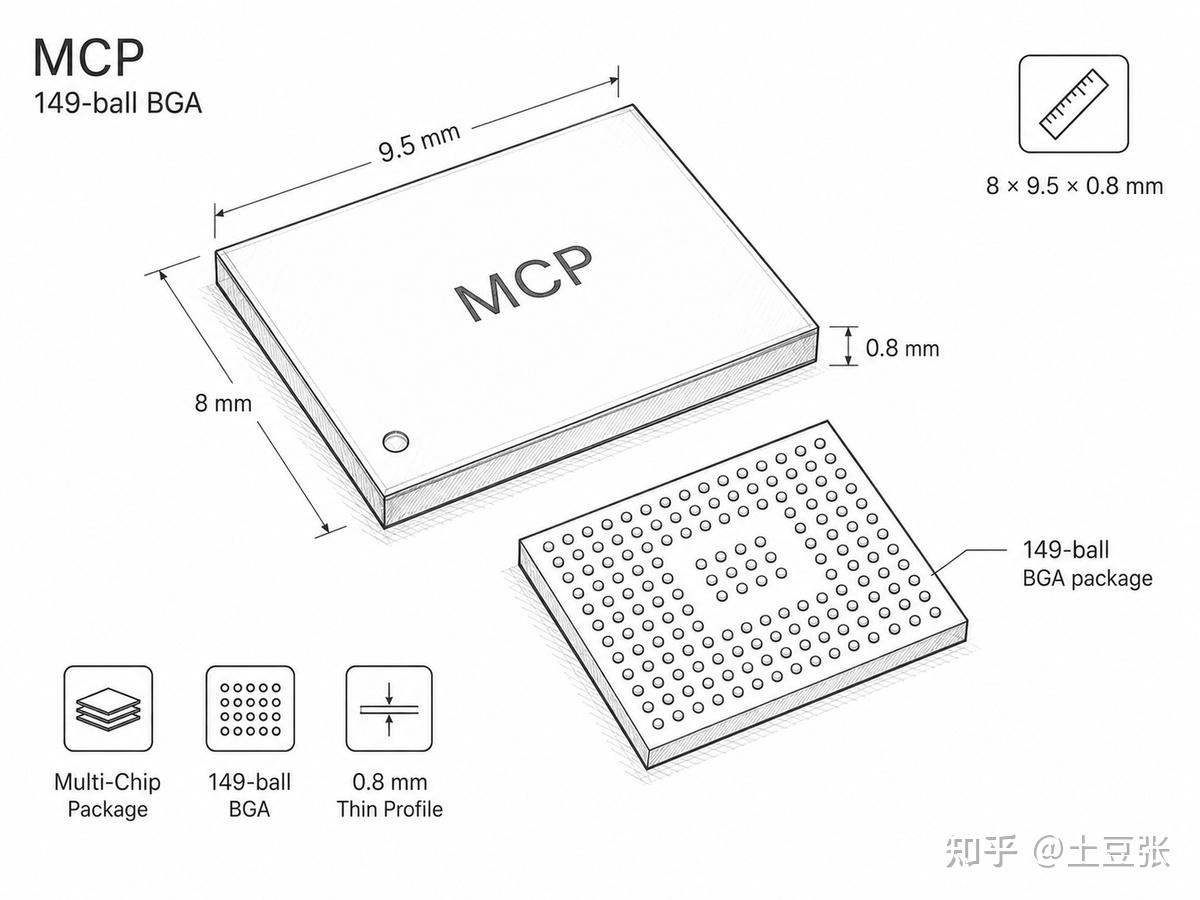

149-ball BGA，8×9.5mm：小尺寸背后的工程意义
这颗 MCP 采用 149-ball BGA 封装，尺寸为：
8 × 9.5 × 0.8mm
对很多工程师来说，这个尺寸背后的意义很实际：
它可以帮助客户节省 PCB 面积。
减少分立存储器件数量。
降低 BOM 管理复杂度。
让主板布局更紧凑。
更适合轻薄化、小型化终端产品。
当然，MCP 不是随便替换就可以。
如果客户想导入这颗料，必须重点确认几个问题：
主控是否支持 NAND + LPDDR4X。
NAND Controller 是否支持 ONFI 接口。
LPDDR4X 的 x16 配置是否匹配。
BGA footprint 是否兼容。
高速走线、电源、时序是否满足要求。
ECC、初始化流程、文件系统方案是否确认。
也就是说，它更适合新项目导入，或者在主控平台匹配的情况下做方案替代。
06
这颗料适合哪些客户？
XT63M4G8E6MU-CDBxx 不是给“只需要一颗普通 Flash”的客户用的。
它更适合这类项目：
主控平台需要外接 NAND。
系统运行需要 LPDDR4X。
产品对空间和功耗敏感。
设备需要长期稳定运行。
项目希望简化 BOM 和 PCB 设计。
终端产品有小型化、轻薄化需求。
典型应用可以包括：
智能穿戴设备
AIoT 智能终端
工业手持设备
扫码 / POS 设备
低功耗网关
智能门铃
安防摄像头
车载小型终端
便携式医疗设备
带 Linux / RTOS 的嵌入式平台
一句话总结：
凡是既需要“存得住”，又需要“跑得快”的小型化嵌入式设备，都可以关注这类 MCP 方案。
07
选存储，不只是看容量，更要看系统角色
很多客户选存储，第一句话会问：
“多少容量？”
“多少钱？”
“有没有货？”
这些问题当然重要。
但真正做项目时，还要多问几句：
这颗 Flash 是用来启动，还是用来存数据？
系统是否需要外部运行内存？
主控平台支持哪种存储接口？
项目是工业级还是消费级？
PCB 空间是否紧张？
后续是否需要稳定量产？
是否涉及固件升级和长期数据保存？
存储不是简单的“买一颗容量”。
它关系到系统架构、主控兼容、产品可靠性、量产良率和售后风险。
尤其是 MCP 这种产品，更需要从整机角度去看，而不是只看单颗芯片价格。
08
为什么这类 MCP 会越来越值得关注？
过去很多人觉得，存储就是配套器件。
主控选好了，再随便找一颗 Flash、一颗 DDR 就可以。
但现在不同了。
产品越来越小。
系统越来越复杂。
功耗要求越来越严。
量产周期越来越紧。
供应链稳定性越来越重要。
在这种趋势下，存储不再只是“配角”。
它已经变成影响产品体验和项目进度的重要环节。
对工程师来说，合适的 MCP 可以让设计更紧凑。
对采购来说，合适的 MCP 可以让 BOM 更清晰。
对项目经理来说，合适的 MCP 可以减少调试和供应链沟通成本。
对终端客户来说，合适的 MCP 可以提升产品稳定性和长期可靠性。
这就是 XT63M4G8E6MU-CDBxx 这类产品值得关注的原因。
它不是为了追求夸张参数，而是为了满足真实项目里的空间、功耗、可靠性和集成度需求。
09
销售和工程沟通时，可以这样介绍
如果客户是工程师，可以重点讲：
这是一颗 4Gb SLC NAND + 4Gb LPDDR4X 的 nMCP 存储方案，NAND 用于非易失性存储，LPDDR4X 用于系统运行内存。封装为 149-ball BGA，尺寸 8×9.5×0.8mm，适合空间有限、低功耗、需要稳定存储和高速运行内存的嵌入式平台。
如果客户是采购，可以重点讲：
这颗料可以把原来分立的 NAND 和 LPDDR4X 集成到一个 MCP 里，有机会简化 BOM、节省板级空间，并适合工业级温度范围的项目导入。
如果客户是老板或项目负责人，可以重点讲：
这不是单颗 Flash，而是一套紧凑型存储组合方案。对小型化智能终端、AIoT、工业手持设备、便携式产品来说，它的价值在于提高集成度，减少设计复杂度，让产品更适合稳定量产。
10
结语：别低估一颗存储芯片的价值
很多产品的成功，看起来是主控强、算法好、外观漂亮。
但真正落到量产和长期使用时，很多问题都藏在细节里。
启动是否稳定。
固件是否可靠保存。
系统运行是否流畅。
空间是否够用。
功耗是否压得住。
供应是否持续稳定。
这些问题，最后都会回到一个核心：
底层存储方案是否选对了。
XT63M4G8E6MU-CDBxx 这颗 4Gb NAND + 4Gb LPDDR4X MCP，它的意义不是简单地把两颗芯片放在一起。
而是给越来越小、越来越复杂的嵌入式设备，提供一种更紧凑、更低功耗、更适合系统级设计的存储选择。
在今天这个智能终端快速迭代的时代，真正值得关注的，不只是站在台前的主控。
还有那些默默藏在主板上，却决定设备能不能稳定运行的关键存储芯片。
芯片很小，责任很大。
参数说明：本文基于原厂规格资料整理，具体选型、兼容性、封装、时序、电气参数及量产导入，请以最新 Datasheet 和实际项目验证为准。
