为什么一只入门级手环，也要把心率传感器做好？

从 LC09A、LC10A 看可穿戴设备里的“基础健康感知”

以前大家买手环，最关心的是三件事：

能不能看时间？

能不能记步数？

电池能不能多撑几天？

但现在不一样了。

哪怕是一只入门级手环，用户也会问：

能不能测心率？

睡觉时能不能记录心率变化？

运动时数据准不准？

摘下来之后会不会还在乱测？

一天到晚开着，会不会特别耗电？

这就是现在可穿戴设备的变化。

以前手环更像一个“小屏幕”。

现在手环越来越像一个“小型健康感知设备”。

而这种变化，背后不是一句“加个算法”就能解决的。真正开始工作的，是手表背面那颗很小的光学心率传感器芯片。

它不显眼，面积很小，通常藏在表壳底部。但它决定了一个很关键的问题：

这只手表，到底只是戴在手上，还是能够真正感知你的身体状态。

这一篇，我们先不讲复杂的血氧，不讲高端运动算法，也不讲医疗级概念。

我们就从最基础、也是最容易被低估的功能讲起：

日常心率监测和佩戴识别。

一、心率监测为什么不是“亮个灯”这么简单？

很多人第一次看到手环测心率，会觉得很神奇。

手环背面亮一束绿光，过一会儿，屏幕上就出现一个心率数字。

但工程师知道，这件事没有那么简单。

光学心率检测的基本逻辑是这样的：

传感器发出光，光照到皮肤和血管后，一部分光被吸收，一部分光反射回来。芯片里的光电二极管，也就是 PD，会接收这些反射光信号。因为血液在血管中流动时，反射光会出现微小变化，系统就可以通过信号处理和算法，计算出心率。

听起来很顺。

但真正做产品时，麻烦就来了。

有人皮肤白，有人皮肤深。

有人戴得紧，有人戴得松。

有人坐着不动，有人边跑边甩手。

有人白天测，有人晚上睡觉测。

有人戴了一整天，有人摘下来放在桌上。

这些情况都会影响信号。

所以心率芯片不能只是“能测”。

它还要尽量做到：

省电。

稳定。

体积小。

接口简单。

能判断是否佩戴。

能适应不同用户。

能方便主控读取数据。

这也是 LC09A、LC10A 这类基础心率传感器的价值。

它们不是把参数堆得很复杂，而是把日常穿戴设备最常用、最基础、最需要稳定的能力先做好。

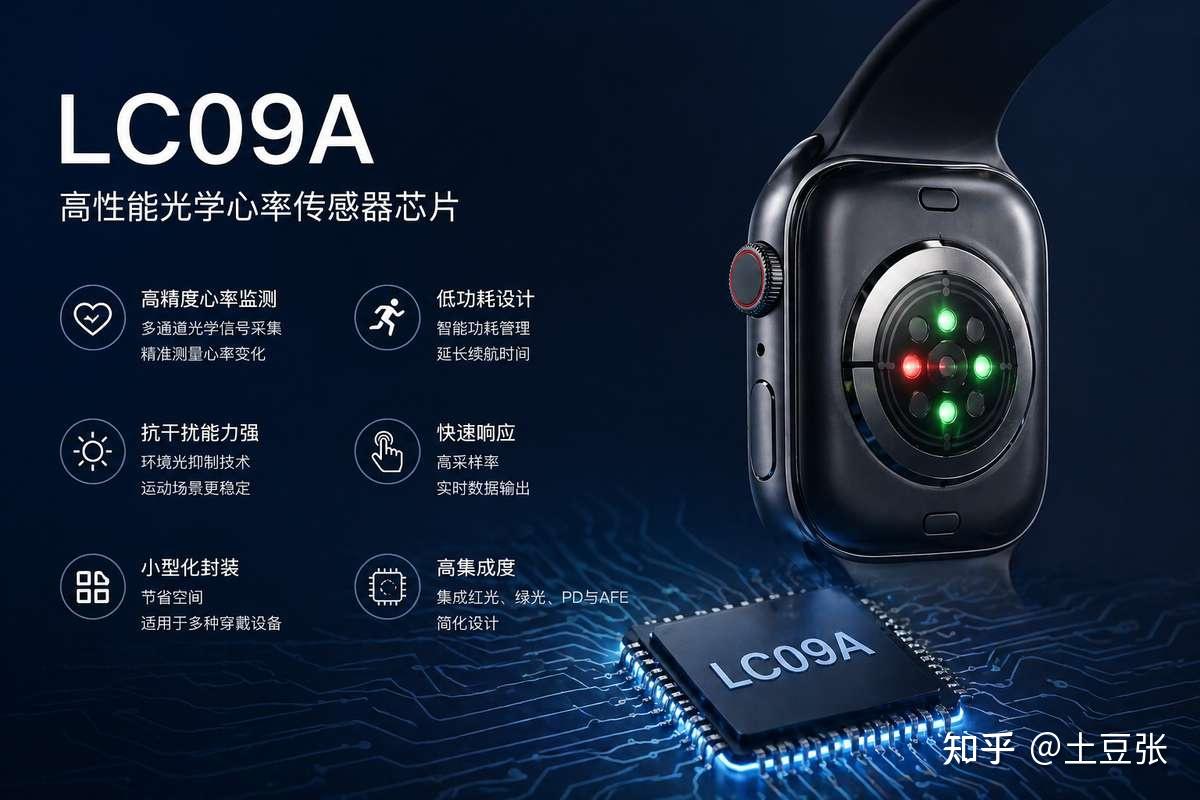

二、LC09A：适合轻量级心率和佩戴识别的入门方案

LC09A 是一款健康监测传感器芯片，集成 1 个物理通道、2 个逻辑通道，支持日常心率 HR 监测以及佩戴识别功能，适用于智能手表、智能手环等可穿戴智能设备。它的定位很清楚：低功耗、高集成度、高性价比。

如果用一句话来讲 LC09A：

它适合做“基础心率 + 佩戴识别”的轻量级可穿戴方案。

这类芯片特别适合哪些产品？

比如入门级智能手环。

比如儿童手表。

比如轻量级健康监测设备。

比如一些对体积、成本、功耗都比较敏感的穿戴产品。

这些产品不一定要上很多复杂功能，但有几个要求是逃不掉的：

第一，心率功能要有。

第二，功耗不能高。

第三，芯片不能太大。

第四，主控连接不能太复杂。

第五，摘下来之后不能继续傻傻地测。

LC09A 正好对应这些需求。

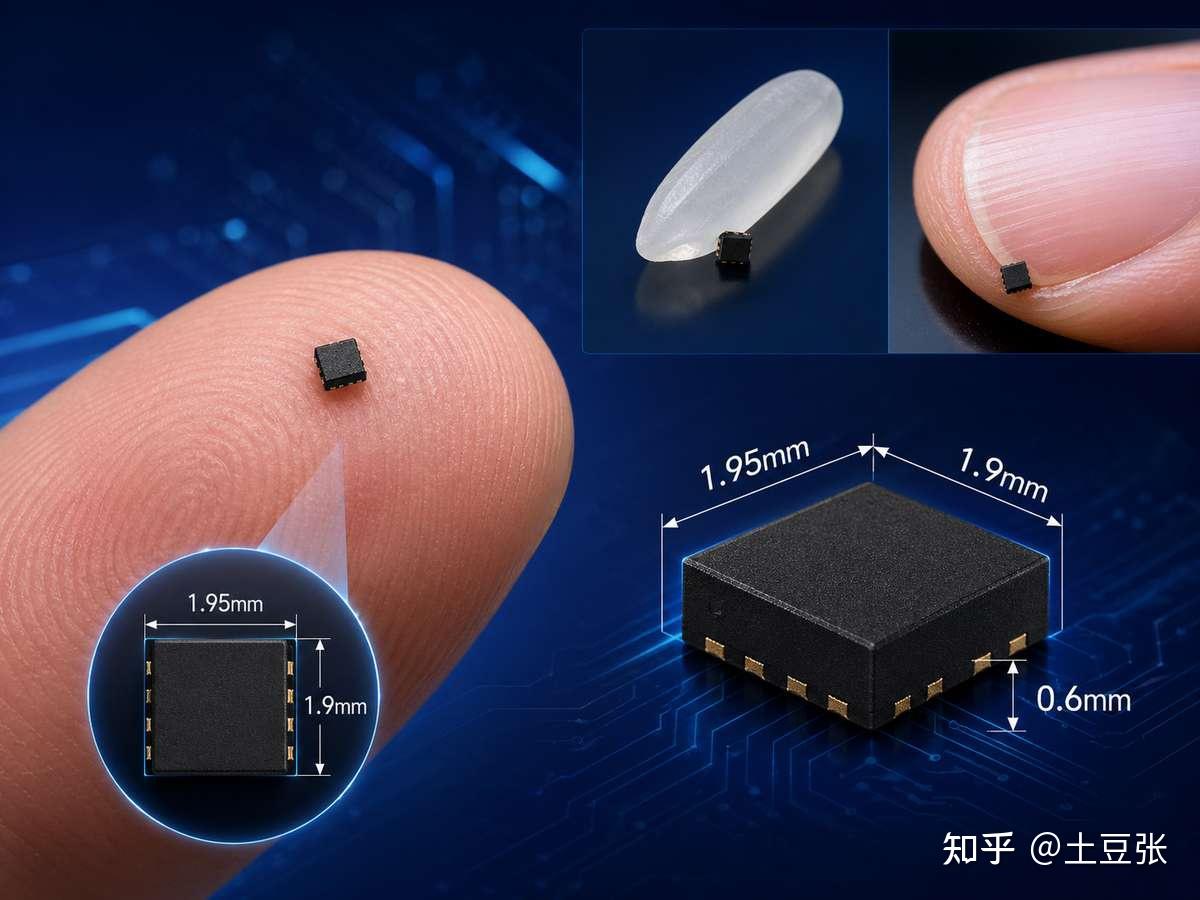

规格书中提到，LC09A 心率模式典型功耗为 80μA@25Hz，包含 LED 发光功耗；未佩戴功耗约 5μA@1Hz，休眠电流约 400nA。它还内置自动调光、自动佩戴检测、64Bytes FIFO，IIC 时钟最高支持 400KHz，7 位设备地址为 0x33。封装方面，LC09A 采用 OLGA 封装，尺寸为 1.95mm×1.9mm×0.6mm，8PIN。

这些参数对客户来说，不能只看成冷冰冰的数字。

80μA 的心率功耗，意味着它适合做日常低功耗监测。

未佩戴低功耗，意味着设备摘下来之后可以减少无意义耗电。

自动佩戴检测，意味着用户体验更自然。

小封装，意味着更容易放进紧凑的手环结构里。

IIC 接口，意味着和 MCU 通信比较方便。

FIFO，意味着数据可以先缓存，主控不需要一直盯着传感器读数据。

这就是一个成熟入门方案应该有的样子。

不是每个项目一上来都要做大而全。

有些项目真正需要的是：稳定、够用、省电、好集成。

三、佩戴识别为什么很重要？

很多销售在介绍心率芯片时，容易只讲“测心率”。

但对于真实产品来说，佩戴识别同样重要。

为什么？

因为手环不是一直戴在手上的。

用户洗澡会摘下来。

充电会摘下来。

睡觉前可能摘下来。

运动结束后也可能随手放在桌上。

如果设备不知道自己有没有戴在手腕上，就会出现几个问题。

第一，数据会乱。

手环放在桌子上，如果还在持续测量，就可能产生无效数据，影响用户健康记录。

第二，功耗会浪费。

没有佩戴时还一直开着 LED、采样、处理数据，对小电池设备来说是很不划算的。

第三，用户体验不好。

用户看到一堆不准确的数据，会觉得产品“不专业”。

所以，对入门级手环来说，佩戴识别不是锦上添花，而是基本体验。

LC09A 和 LC10A 都把佩戴识别放进了产品能力里。LC09A 支持自动佩戴检测；LC10A 则采用红外做佩戴识别。

这点在销售沟通中可以重点讲。

不要只对客户说“这个芯片支持心率”。

可以换一种更贴近客户项目的说法：

它不只是测心率，还能帮助设备判断用户到底有没有戴着。这样可以减少无效检测，也能帮助整机做低功耗管理。

这句话客户更容易听懂。

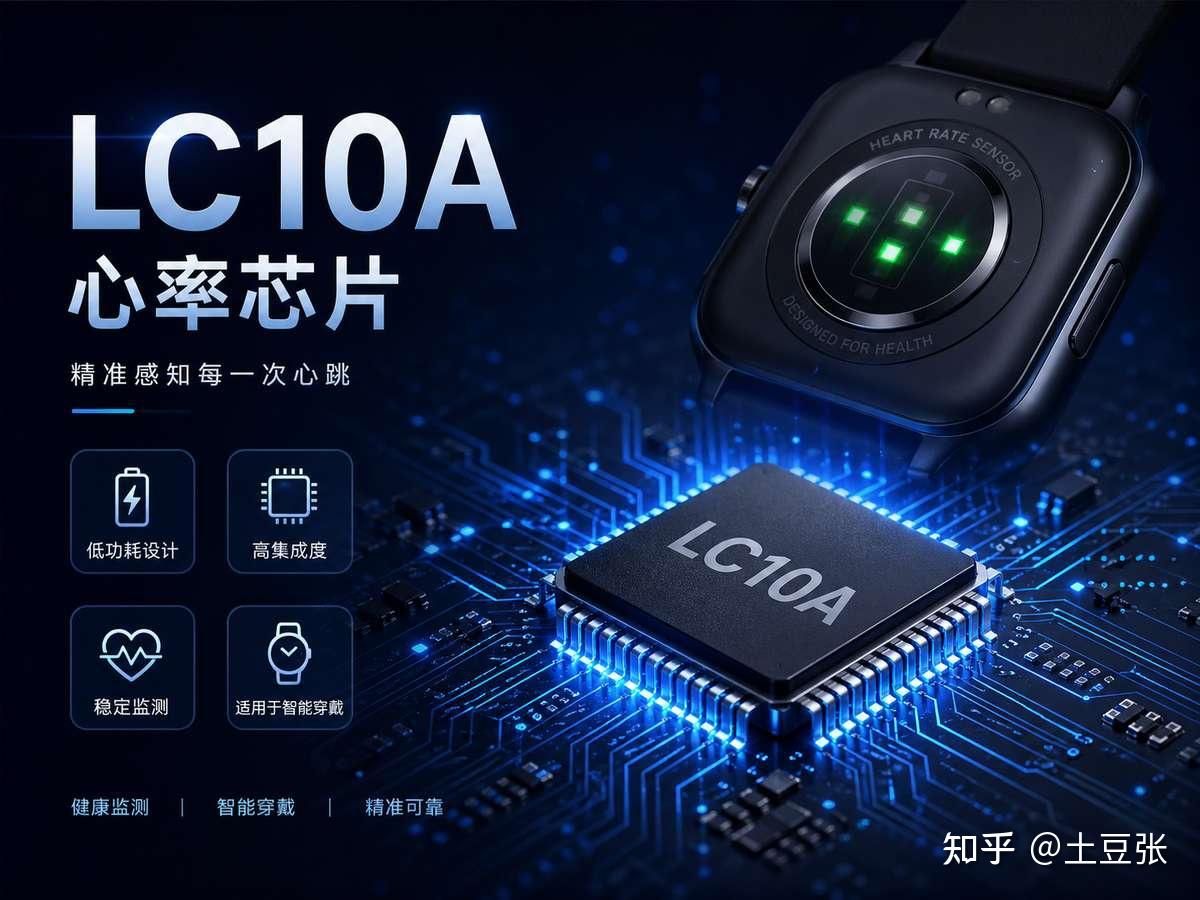

四、LC10A：更标准的高精度心率检测方案

如果说 LC09A 更偏轻量级方案，那么 LC10A 就更适合讲“高精度心率检测”。

LC10A 的规格书中明确写到，它是超低功耗、I2C 接口的高精度心率检测传感器。它的模拟电源范围为 3.0V~3.6V，接口电源范围为 1.8V~3.6V，工作电流为 170μA，包含 LED；休眠电流约 5μA。它支持 10~1KHz 信号采样频率，LED 电流调整范围为 1.25mA~155mA，红外做佩戴识别，内置 128Byte FIFO，I2C 时钟最高 400KHz，7 位设备地址为 0x33。

LC10A 还有一个很重要的点：

它集成 1 个高灵敏度 Photodiode，封装为 LGA10，尺寸是 2.55mm×2.6mm×0.75mm。

从宣传角度看，LC10A 可以重点打三个卖点：

第一，心率检测可配置。

采样频率支持 10~1KHz，这给方案设计留出了空间。不同产品可以根据场景做不同配置，比如日常监测、运动状态、睡眠监测等。

第二，LED 电流调整范围宽。

LED 电流从 1.25mA 到 155mA 可调，意味着系统可以根据光路、佩戴状态、皮肤反射情况等做更灵活的控制。

第三，FIFO 更大。

LC10A 内置 128Byte FIFO，相比 LC09A 的 64Bytes FIFO，在数据缓存方面更宽裕。对主控来说，这会让数据读取和系统调度更从容。

所以 LC10A 的文章不要写成“LC09A 的升级版”这么简单。

更准确的表达是：

LC09A 适合轻量级、成本敏感、基础心率和佩戴识别场景；LC10A 更适合需要更标准心率检测能力、更灵活采样配置、更大 FIFO 缓存的项目。

五、客户真正关心的，不是芯片，而是整机体验

很多时候，销售介绍芯片，容易掉进一个误区：

把规格书念一遍。

功耗多少。

电压多少。

封装多少。

接口多少。

FIFO 多少。

这些当然要讲，但不能只讲这些。

客户真正关心的是：

这颗芯片放进我的产品里，有什么帮助？

对智能手环客户来说，LC09A、LC10A 的价值可以翻译成几句话：

第一，让产品具备基础健康感知能力。

现在很多用户已经默认手环应该有心率功能。没有心率，就会显得产品太基础。

第二，帮助整机做低功耗管理。

心率检测不是只测一次，而是可能全天候、间歇式、睡眠时持续工作。功耗低，整机续航才好看。

第三，提升佩戴体验。

支持佩戴识别后，设备可以更聪明地判断什么时候该工作，什么时候该休息。

第四，降低集成难度。

I2C 接口、FIFO、中断输出，这些都让主控和传感器之间的配合更直接。

第五，适合小尺寸结构。

LC09A 尺寸只有 1.95mm×1.9mm×0.6mm，LC10A 也是小尺寸 LGA10 封装，对手环、儿童表这类空间紧张的产品更友好。

所以，不要把它们只当成“心率芯片”。

更准确地说，它们是入门级可穿戴产品里的基础感知单元。

六、做心率方案，不能只看 IC，还要看电源和结构

心率传感器有一个特点：

它不是单独一颗 IC 就能把事情做好。

它还涉及 LED、PD、光路、隔光、电源、结构、镜片、PCB 布局。

例如 LC10A 的推荐应用电路中提到，建议心率模块使用单独 LDO 供电；如果 MCU 通信、中断、复位 IO 是 1.8V，则 VDDIO 需要单独接 1.8V；如果 MCU 相关 IO 是 3.3V，则 VDDIO 与 VDD 可以合并接到同一个 3.3V 电源。去耦电容也需要尽量靠近相应引脚。

LC10A 对 LDO 也有明确要求：模拟电源典型供电电压为 3.3V，LDO 输出电源纹波峰峰值应小于 40mV；电流从 1mA 瞬变为 100mA 时，输出稳定时间应小于 50μs，稳定压降应小于 10mV。

这说明什么？

说明心率检测不是“芯片买回去焊上就完事”。

如果电源不稳，光路不好，结构漏光，LED 参数不合适，最后测出来的数据也可能不理想。

所以我们给客户推荐这类产品时，也要体现专业度。

可以这样说：

心率芯片的选型，不只是选一个型号，还要看电源设计、LED 匹配、隔光结构和整机空间。我们不仅提供芯片，也可以配合客户一起看应用方案。

这样客户会更愿意继续沟通。

因为他听到的不是简单报价，而是方案意识。

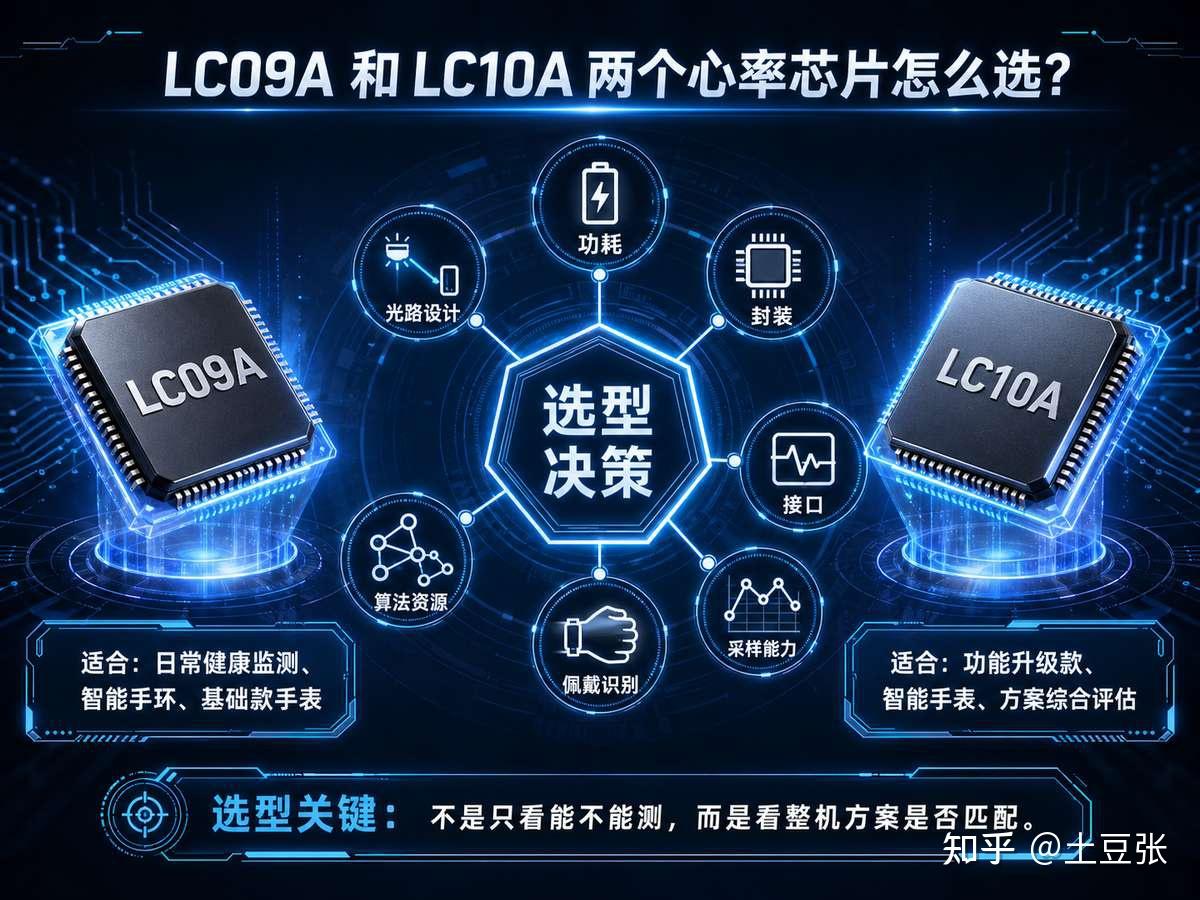

七、LC09A 和 LC10A 怎么选？

最后回到一个客户最实际的问题：

LC09A 和 LC10A 到底怎么选？

可以简单这样理解。

如果客户做的是入门级手环、儿童表、轻量级健康设备，对成本、尺寸、功耗比较敏感，主要功能是日常心率和佩戴识别，那么 LC09A 是一个很合适的切入点。

它小，功耗低，支持自动调光和自动佩戴检测，也支持 I2C 通信，适合做基础款健康感知功能。

如果客户对心率检测配置要求更高，希望有更宽的采样频率范围、更大的 FIFO、更灵活的 LED 电流调整，并且产品结构可以接受 LGA10 封装，那么 LC10A 更适合。

它更像是一个标准的高精度心率检测方案，适合对心率功能有更明确要求的穿戴设备项目。

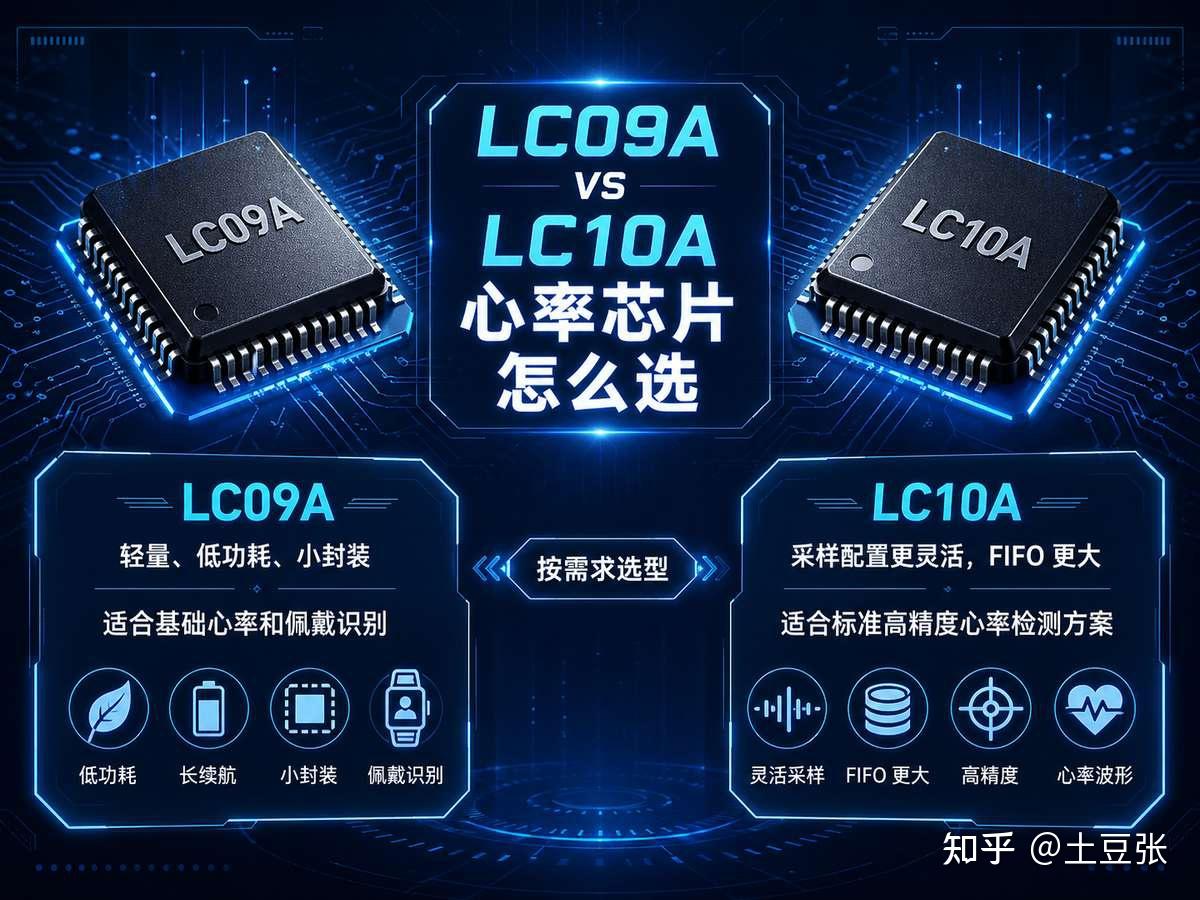

简单总结：

LC09A：轻量、低功耗、小封装，适合基础心率和佩戴识别。

LC10A：采样配置更灵活，FIFO 更大，适合标准高精度心率检测方案。

客户如果还没有明确方案，可以先从产品定位倒推选型：

产品是低成本手环？

优先看 LC09A。

产品要做更标准的心率模组？

可以重点看 LC10A。

产品未来要加血氧？

那就可以继续看 LC11S、LC12S、VC32S、VC30F 等后续方案。

这也是我们这一周系列文章的逻辑：

先从基础心率讲起，再讲血氧，再讲运动心率、低功耗和复合感知。

八、小芯片，大体验

很多时候，一颗心率传感器芯片的价值，不是用户能直接看到的。

用户不会关心它是几 PIN。

也不会关心它是 I2C 还是其他接口。

更不会每天盯着 FIFO 大小看。

但用户会在意：

心率准不准。

电池耐不耐用。

戴着舒不舒服。

摘下来会不会乱测。

运动时数据有没有参考价值。

这些体验，最后都会回到芯片、结构、电源、算法和系统设计上。

LC09A、LC10A 这样的心率检测传感器，做的就是可穿戴设备里最基础、但也最重要的一步：

让设备先学会感知人。

对于智能手环、儿童表、健康穿戴产品来说，基础心率功能不是可有可无，而是用户对产品的基本期待。

把这一步做好，产品才有继续升级的空间。

下一篇，我们会继续往上走，聊一聊从心率到血氧，为什么一颗光学传感器能看到更多身体状态。

如您正在开发智能手环、儿童手表、健康穿戴设备，正在寻找心率、血氧、佩戴识别等传感器方案，欢迎交流 LC09A、LC10A 及更多 Vcare 健康监测传感器产品选型。
