经典CD机拆解：大厂MCU+专业收音芯片，内部用料全解析
又捡了个怀旧物件，CD机，品牌飞利浦，这个品牌不用介绍了，也算是家电巨头了，成色不咋样，直接开拆。（原文链接：
https://www.eeworld.com.cn/aXLiTq5）
设备外观与功能简介

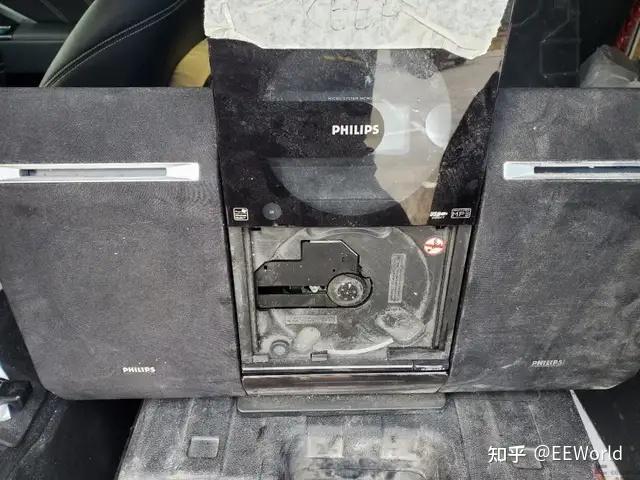

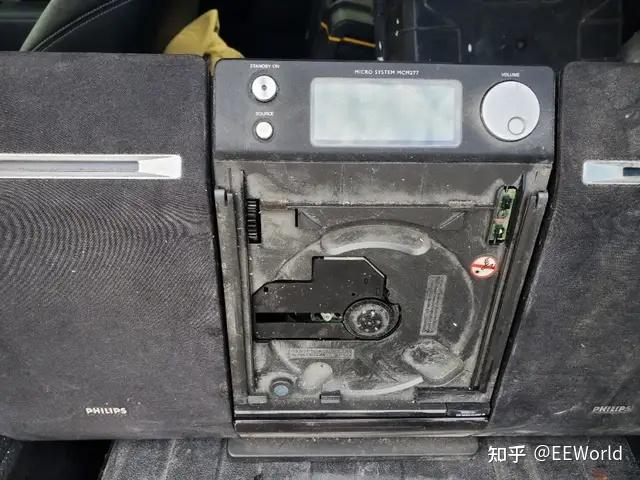

正面就是CD机，一般的机器是平放，这个是立起来，而且，他的仓门，是上升式的，仓门已经脱落损坏了，两边是两个音响。都有飞利浦的品牌logo。
飞利浦 MCM277 是一款经典的微型 Hi-Fi 音响系统（Micro Hi-Fi System），设计紧凑、可壁挂，适合小型客厅或卧室使用。它支持 CD 播放（包括标准 CD、CD-R/CD-RW 和 MP3/WMA 格式）、USB 直读、FM/AM 收音机，以及辅助输入（Line-In，可连接手机或 MP3 播放器）。系统配备 LCD 显示屏、2 个扬声器，总输出功率约 10W RMS，带有低音反射设计，提升音质。音效模式包括数字音效控制（DSC：摇滚、爵士、流行、古典）和动态低音增强（DBB）。它还支持闹钟、定时器和预设电台功能，整体操作简单，遥控器辅助控制。生产于 2000 年代后期，已停产，但二手市场常见，耐用性好。

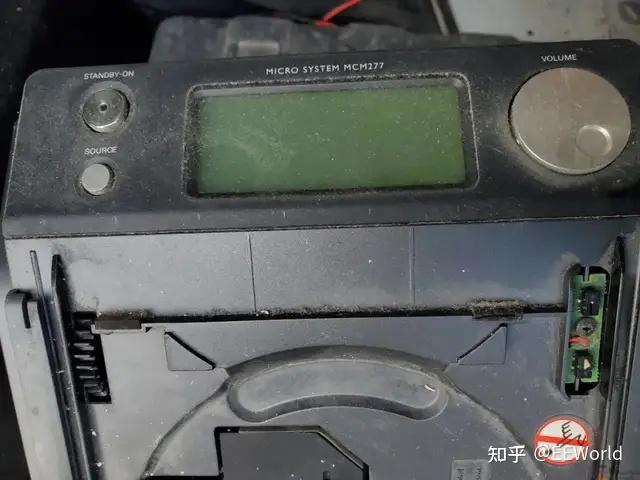

正面按键功能
- STANDBY-ON：开/关机按钮。短按开机，长按进入待机模式。开机时切换到上次使用的源（如 CD 或收音机）。
- SOURCE：源选择按钮。循环切换输入源：CD、USB、TUNER（收音机）、LINE-IN（辅助输入）。照片中显示的 LCD 屏会相应更新当前源。
- SOURCE 旁的小圆按钮（通常为 É 或播放/暂停图标）：播放/暂停控制。主要用于 CD/USB 模式：短按开始/暂停播放，长按停止。
- VOLUME（音量旋钮，大圆形）：音量调节。顺时针旋转增加音量，逆时针减少。范围通常 0-32 级。
- DSC（Digital Sound Control，未直接可见，但遥控上有）：音效模式选择。反复按选 ROCK（摇滚）、JAZZ（爵士）、POP（流行）或 CLASSIC（古典），优化不同音乐类型。
- DBB（Dynamic Bass Boost，未直接可见）：低音增强。按一次开启/关闭，提升重低音效果。

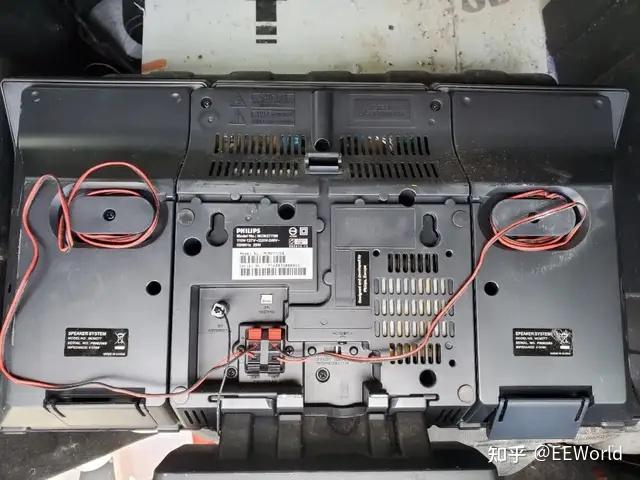

背部接口与标签信息
电源与接口
- 110-240V 自动切换
- AC IN（电源插孔）：标准电源线接口

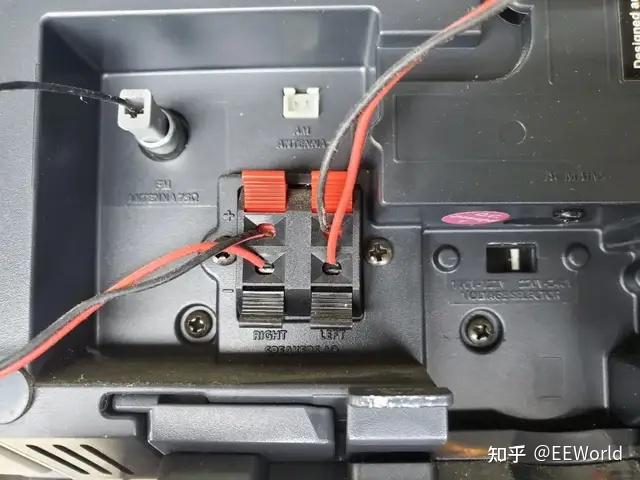

- 扬声器连接：红色/黑色弹簧夹（2组），L/R 声道：红=正，黑=负，阻抗：4Ω（标签确认）
- 天线接口：FM 线圈天线（75Ω 圆孔），AM 线圈接口（小方孔）
标签分析

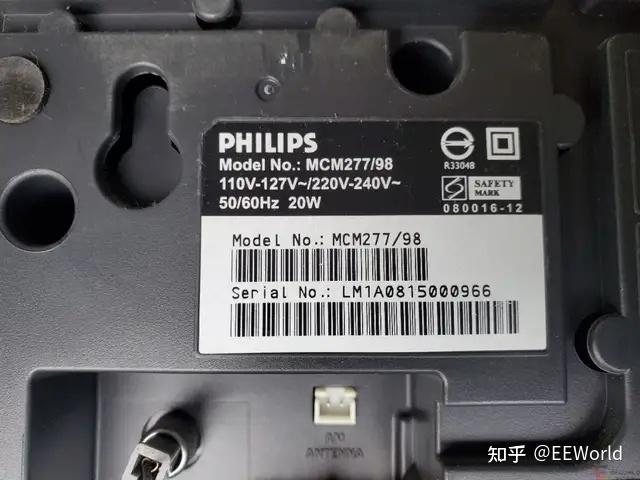

背部标签型号：LM1A0815000096
- LM1A = 生产线/工厂
- 08 = 2008年生产
- 15 = 第15周 (4月)
- 000096 = 第96台
结论：2008年4月第96台
生产追溯
- 制造地：中国
- 认证日期：08周16-12 (2008年第8周)
- 标签类型：98版本 (增强版，带USB)
拆卸过程与内部结构
外部部件拆卸

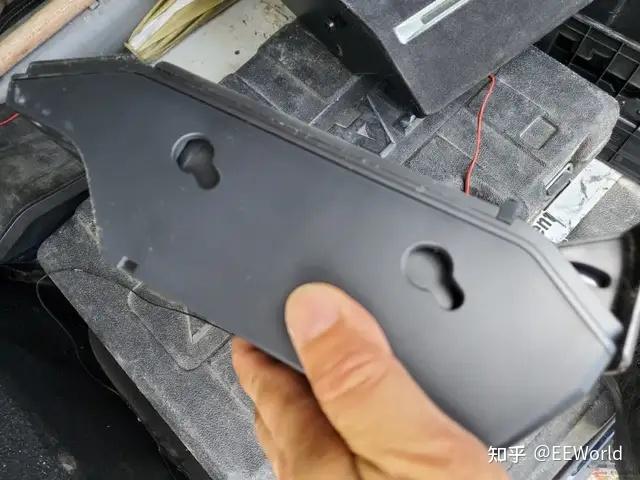

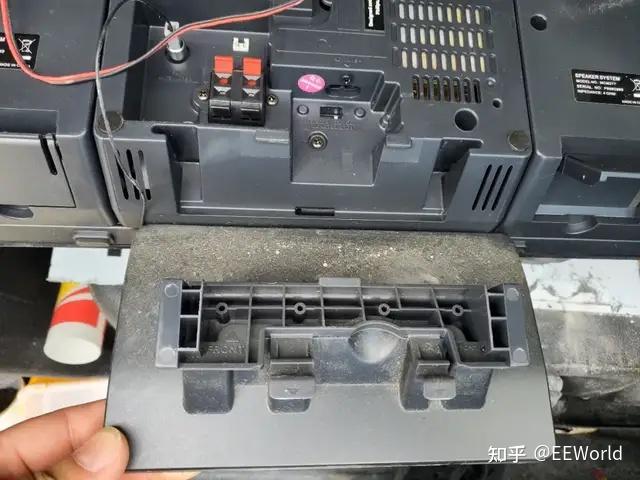

- 取下底座，是卡扣设计，直接推就出来了。
- 音响也是这种两个圆钉悬挂，往上推就取下来。

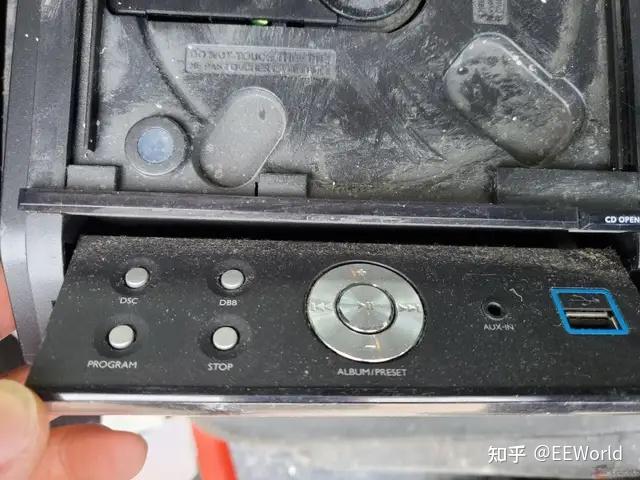

- 底部还有隐藏式的按键：AUX输入，USB输入，9个功能按键。
- 右边有仓门光电中断器，检测托盘进出位置。
- 绿色小板，用来检测仓门是否关闭。
内部主板拆解

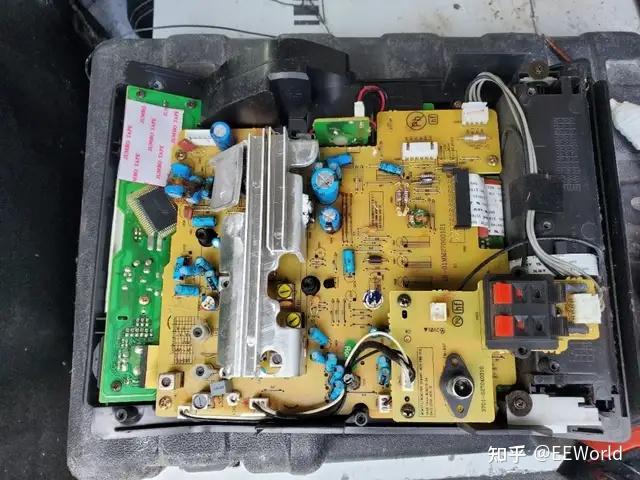

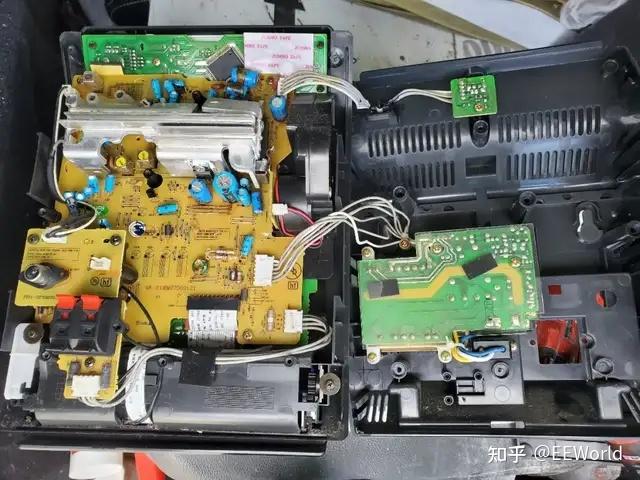

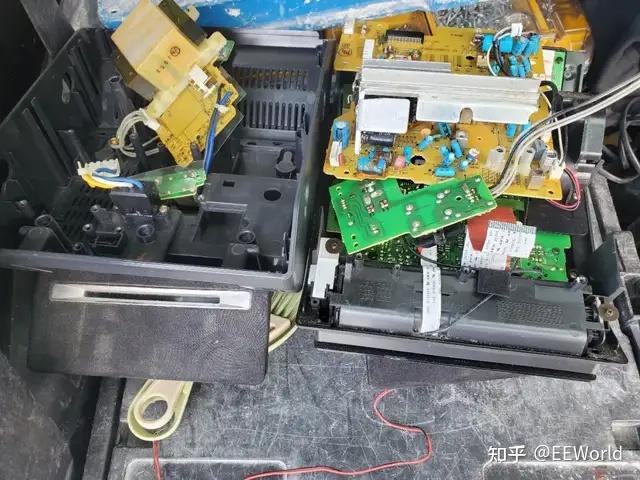

打开后壳，东西还挺多，背部电源板，接着看看每一块（在车上拆的，把排线都拆开）。
各模块组件

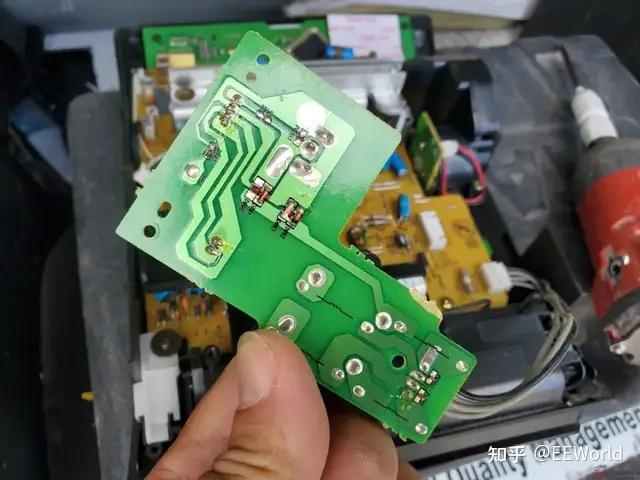

- 机器上方的小板：耳机接口，5根线连接。

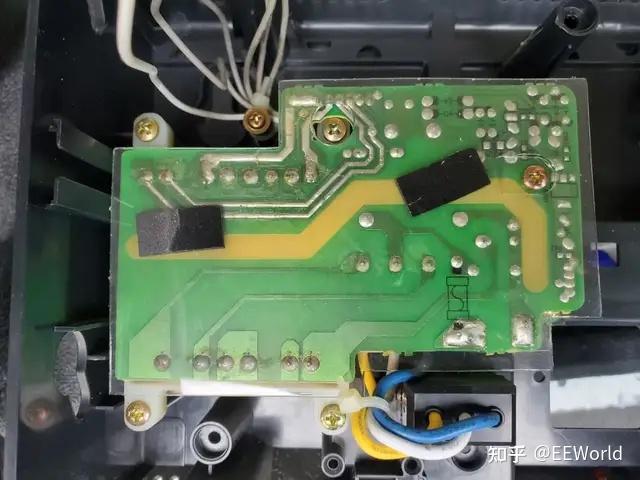

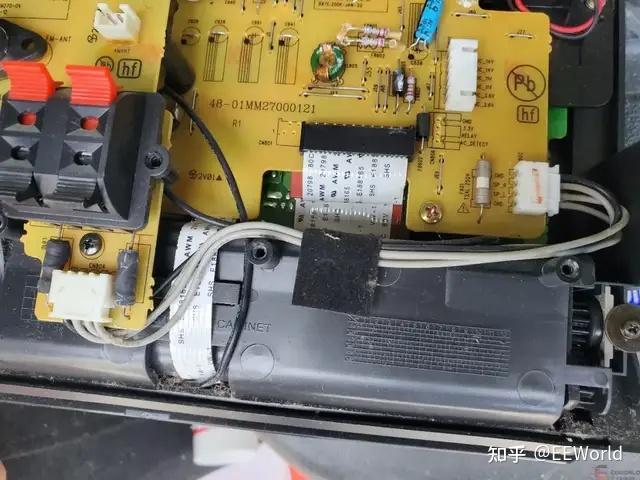

- 电源板：主要给所有不同元件供电。拆下来可见变压器被塑料壳包裹，元件不多，有一个保险。正面没有几个元件，后面的电容、电阻都没有安装，只有图。可能整流桥在下面的小板上，没明白电源上除了变压器为何没有其他元件，不应该啊。
- 最上面模块：接音响输出，铝合金是散热。

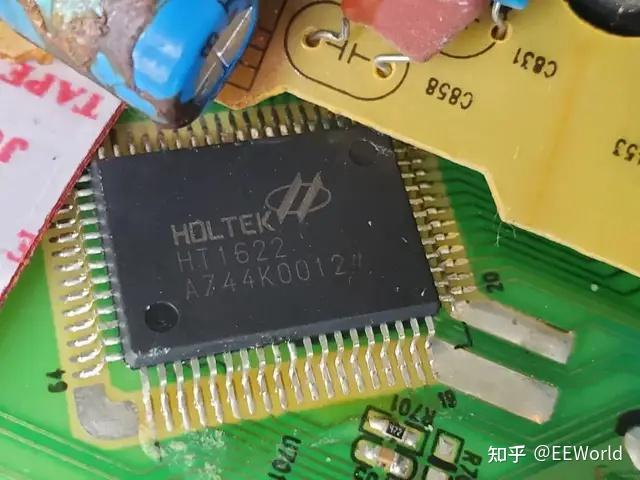

- 绿色板：屏幕驱动，采用台湾霍尔泰克 HT1622 LCD段式显示驱动芯片，功能：驱动128段显示（时间/轨道/音量/NO DISC）。

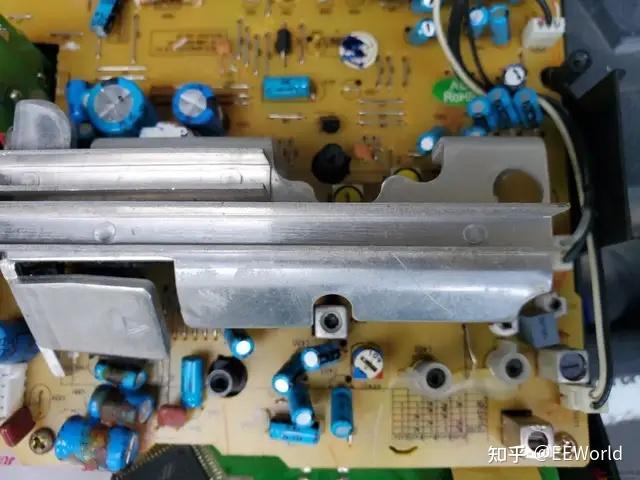

- 散热区域：左下的电容已经锈迹斑斑，使用大量电容，还有收音机的一些元件。取下散热后，排线最多的是通到CD主板。
- 音频小板：位于下层。
- 下层CD板：使用大量的焊锡散热，有两颗芯片：
- TEA5757H（品牌：NXP）：经典FM/AM收音调谐芯片，集成射频放大、混频、IF处理与自动搜索功能。

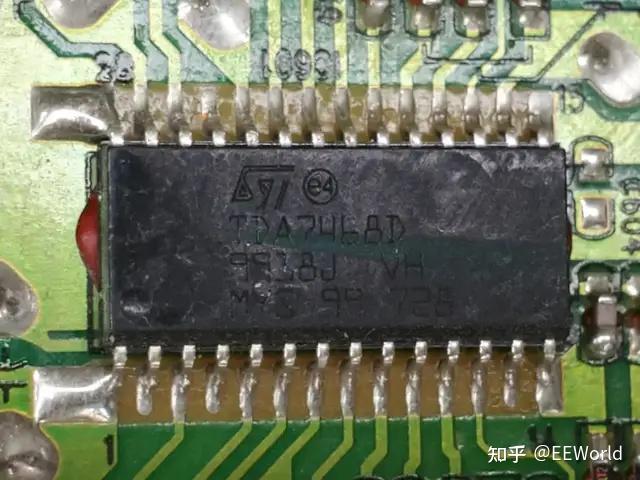

- TDA7468D（品牌：STMicroelectronics）：多功能音频处理芯片，集成音量、均衡、音调、输入切换等功能。
- 下层板CD驱动：主要芯片包括：

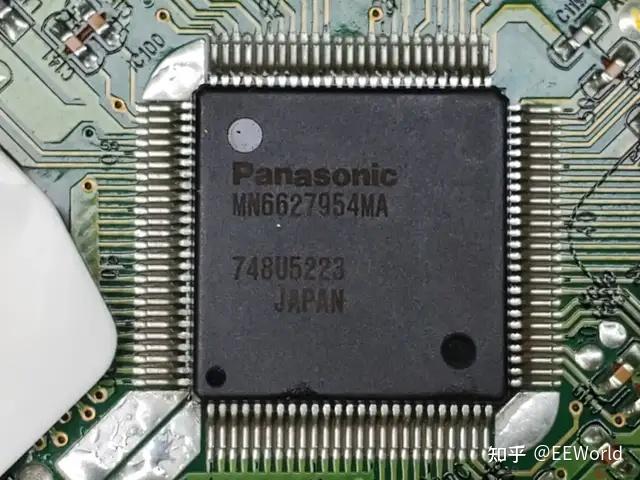

- Panasonic MN6627954MA：视频处理/信号解码主芯片，常用于DVD、机顶盒等设备，负责视频解码、画面处理等核心任务。

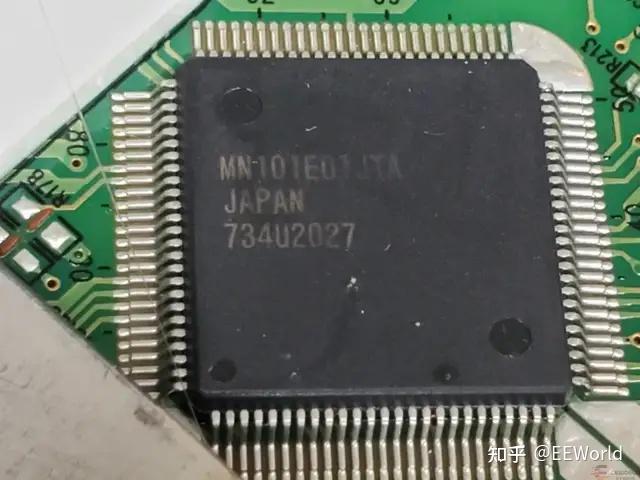

- Panasonic MN101E01JTA：松下MN101系列8/16位微控制器（MCU），负责按键逻辑、菜单控制、伺服控制等低功耗控制任务。
- 其他部件：激光读取的排线，马达驱动组，CD仓门的驱动马达（前方有变速齿轮）。
拆解小结
全部拆完了，就这些用料，电源那部分用料没明白，整个变压器不需要电容吗？欢迎有了解的朋友留言评论或来EEWorld论坛一起讨论下。
