从千针到万壑：为什么现代CPU的“脚”越来越多？

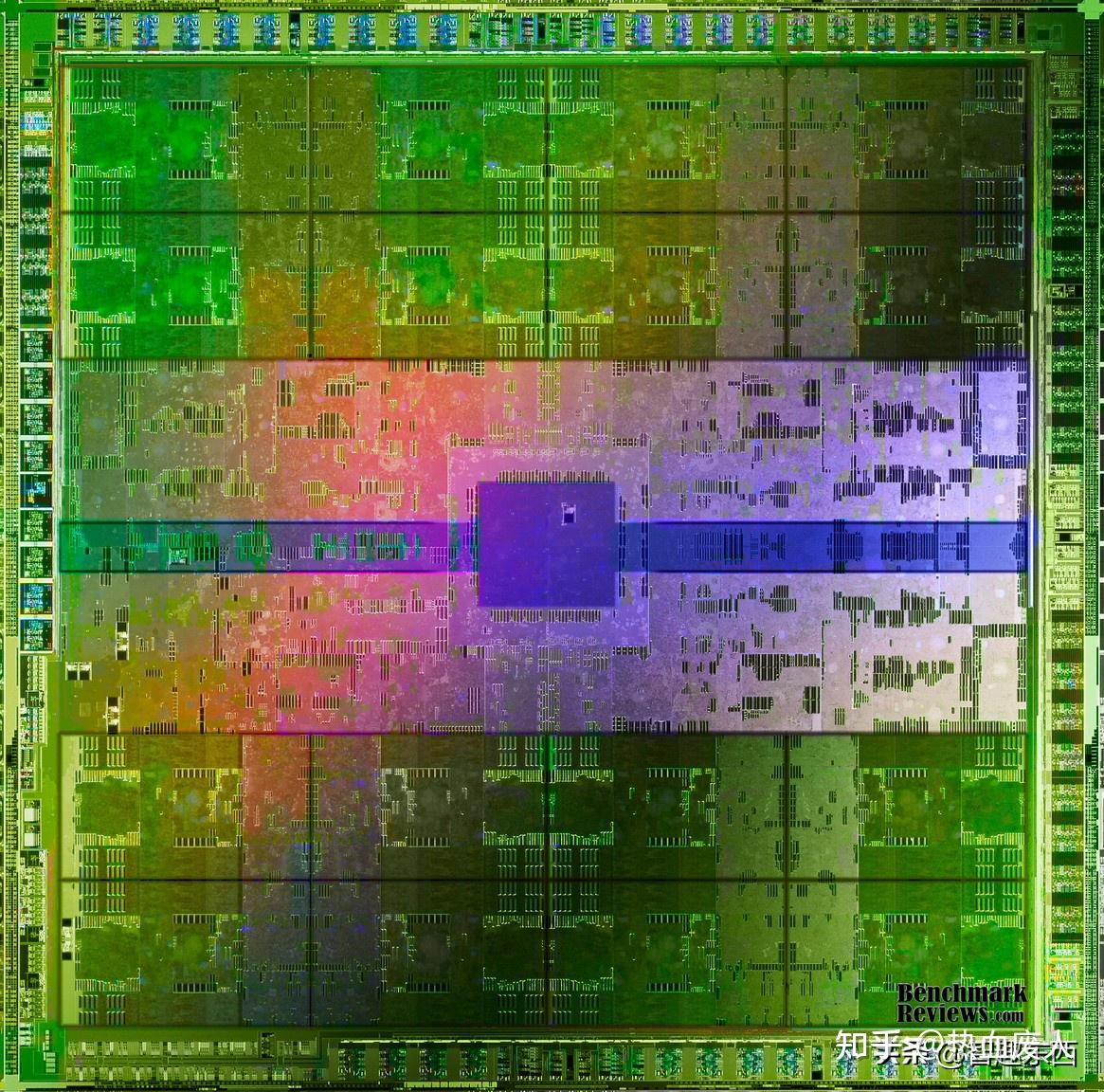

当我们揭开电脑主散热器的压杆，露出那块指甲盖大小的硅晶片时，最令人震撼的莫过于背后那密密麻麻、如金色麦浪般的触点。从 AMD 的 AM5 平台到 Intel 的 LGA 1700 乃至最新的 LGA 1851，CPU 的针脚数量正以前所未有的速度增长。这种设计上的复杂化并非厂商的刻意刁难，而是现代计算架构在性能压力下的必然选择。
电力洪流的“泄洪闸口”
在微观层面，现代处理器早已不是单纯的逻辑运算单元，而是一个极度饥渴的电能黑洞。以 Intel 的 LGA 1700 平台为例，其顶级型号在满载时的瞬间电流可以轻易突破 200 安培。如果将这些电流集中在少数几个针脚上，极高的电流密度会产生巨大的焦耳热，足以瞬间熔毁插槽。因此，设计师必须在 CPU 背面布置数百个彼此并联的供电与接地触点。这就像是一座宏伟的泄洪闸口，通过成百上千个细小的过水孔来分散巨大的水压，确保电力能平稳、冷酷地注入那数以亿计的晶体管之中。
内存与通道的“高速围猎”

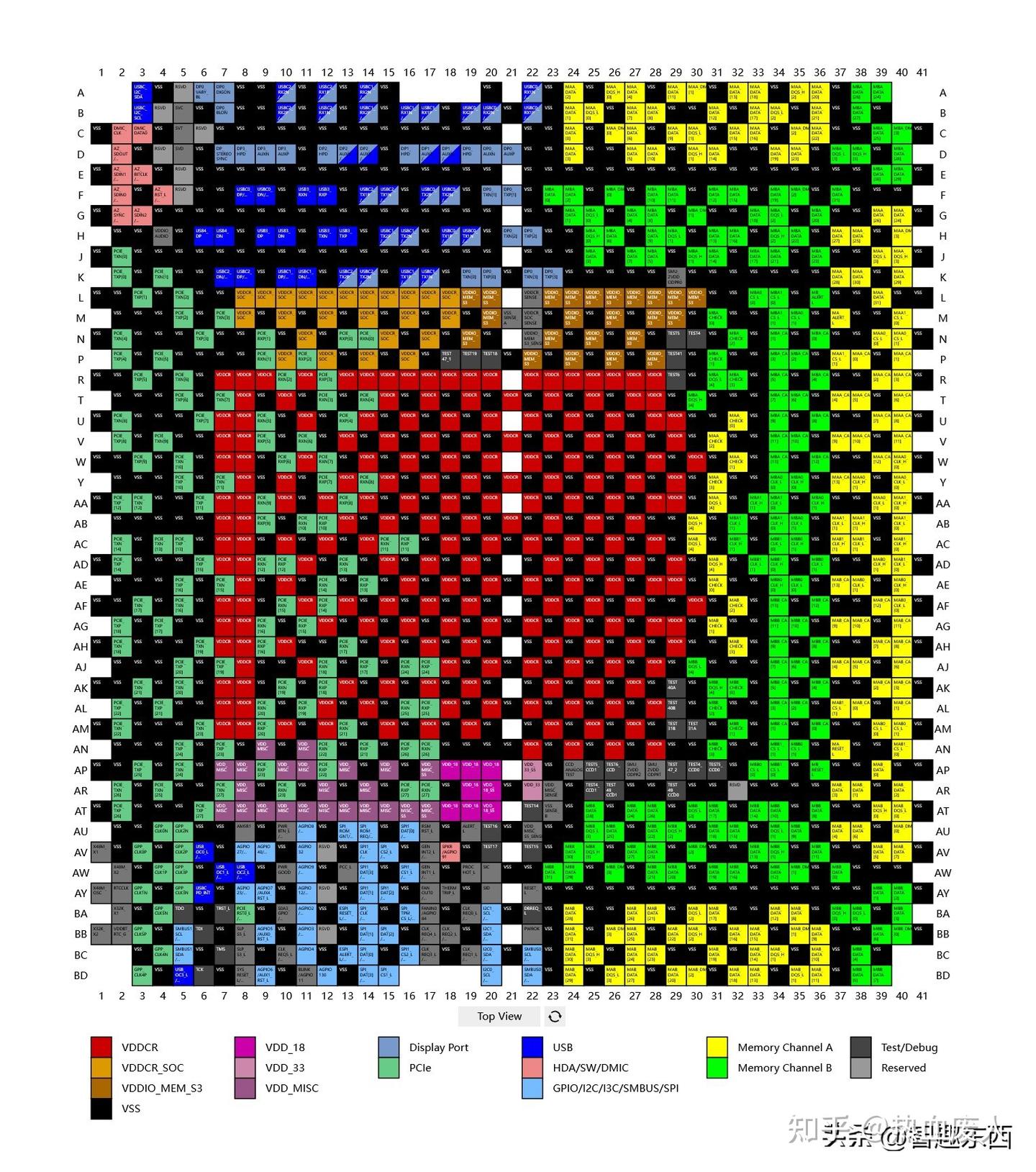

如果说供电是为了“生存”，那么针脚的增加则是为了“吞吐”。AMD 在转入 AM5 时代后，放弃了传统的插针式设计，全面转向触点式（LGA），其核心动力之一便是对 DDR5 内存和 PCIe 5.0 协议的支持。这些高速信号对电磁干扰极度敏感，每一组数据通道都需要对应的屏蔽信号和地线来保驾护航。当我们在谈论双通道内存或 20 条 PCIe 通道时，背后其实是数百根信号线在主板层叠的电路中疯狂穿梭。为了压榨出那几纳秒的延迟，CPU 必须直接张开更多的“触手”，去拥抱越来越近、速度越来越快的周边硬件。
未来定义的“盲盒”预留

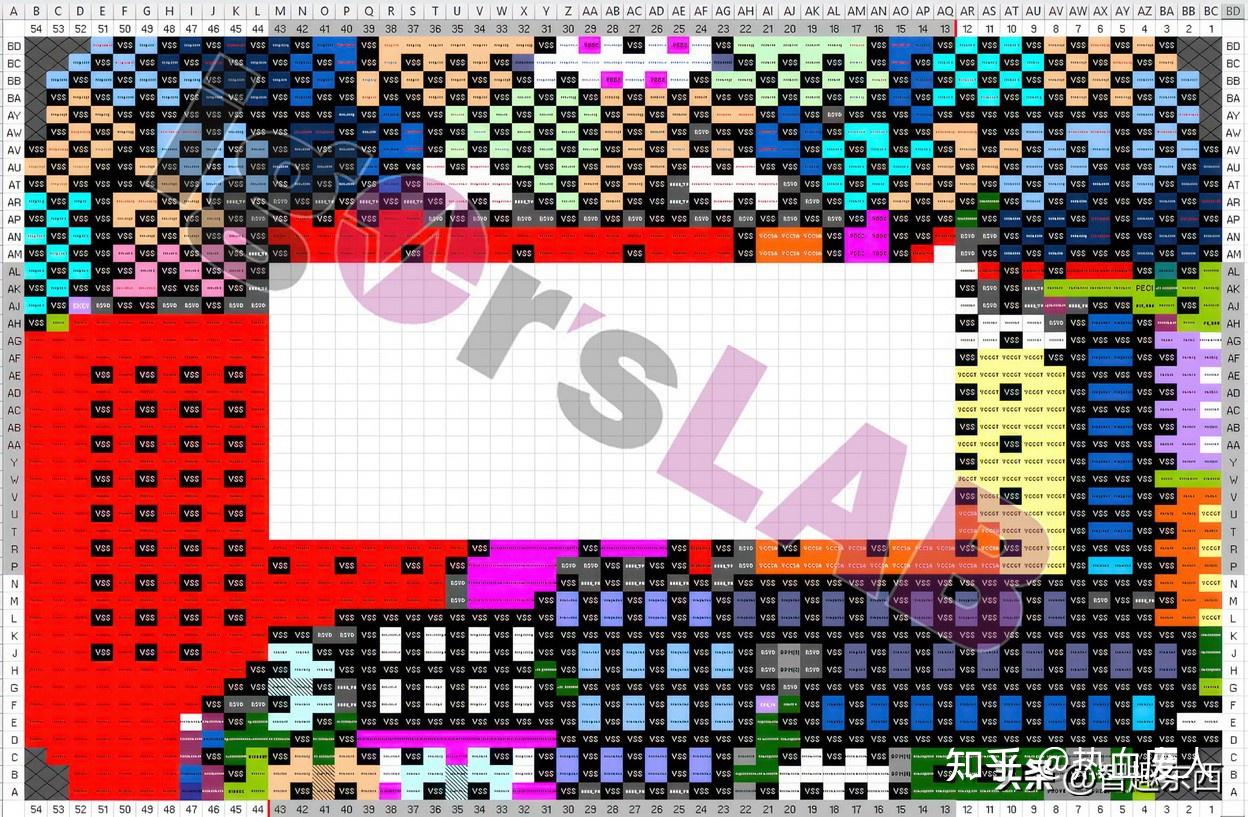

细心的玩家会发现，从 LGA 1700 进化到 LGA 1851，物理尺寸几乎没有变化，但触点却增加了 151 个。这种密度的提升往往带有某种“前瞻性的妥协”。处理器厂商在设计一个新的接口生命周期时，往往会预先定义一些目前看起来“全无用处”的针脚。这些预留位就像是主板上的保险柜，可能在下一代 CPU 中摇身一变，成为全新的 AI 加速模块接口或是更先进的电源管理总线。这种设计确保了平台的延续性，让用户在更换下一代处理器时，不必因为少了一两根关键信号线而被迫更换整张主板。
这种复杂性值得吗？

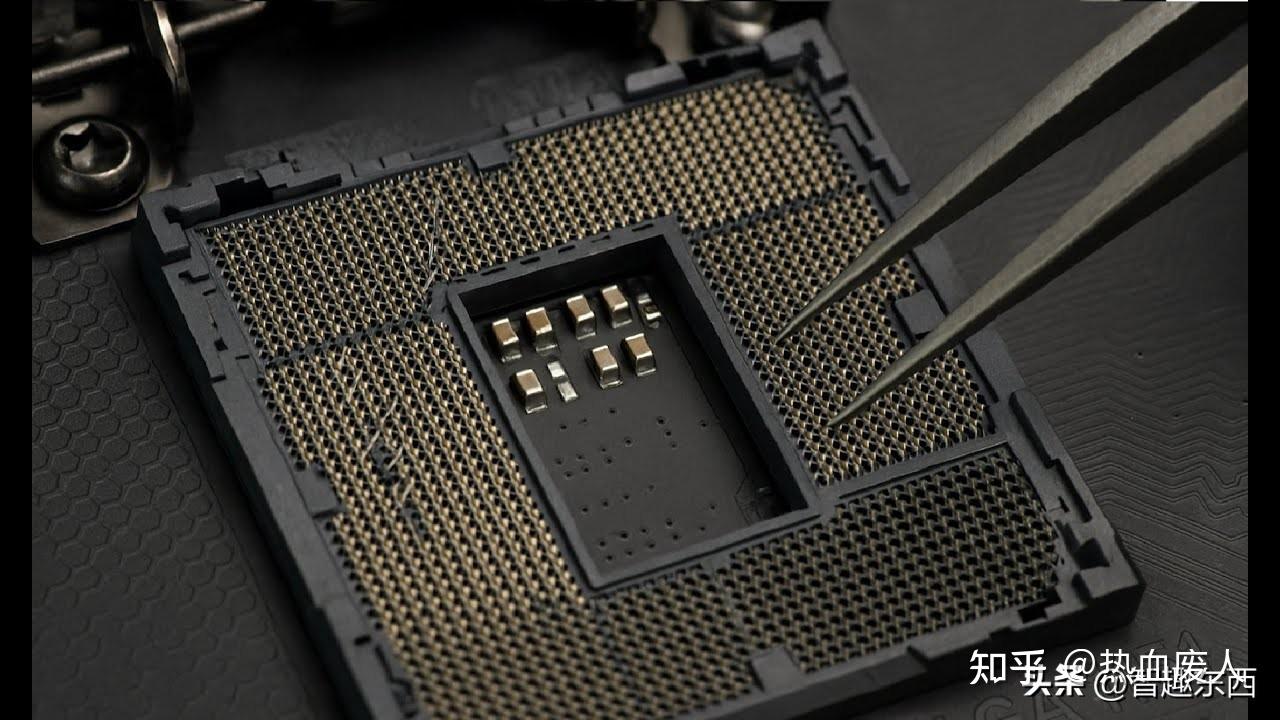

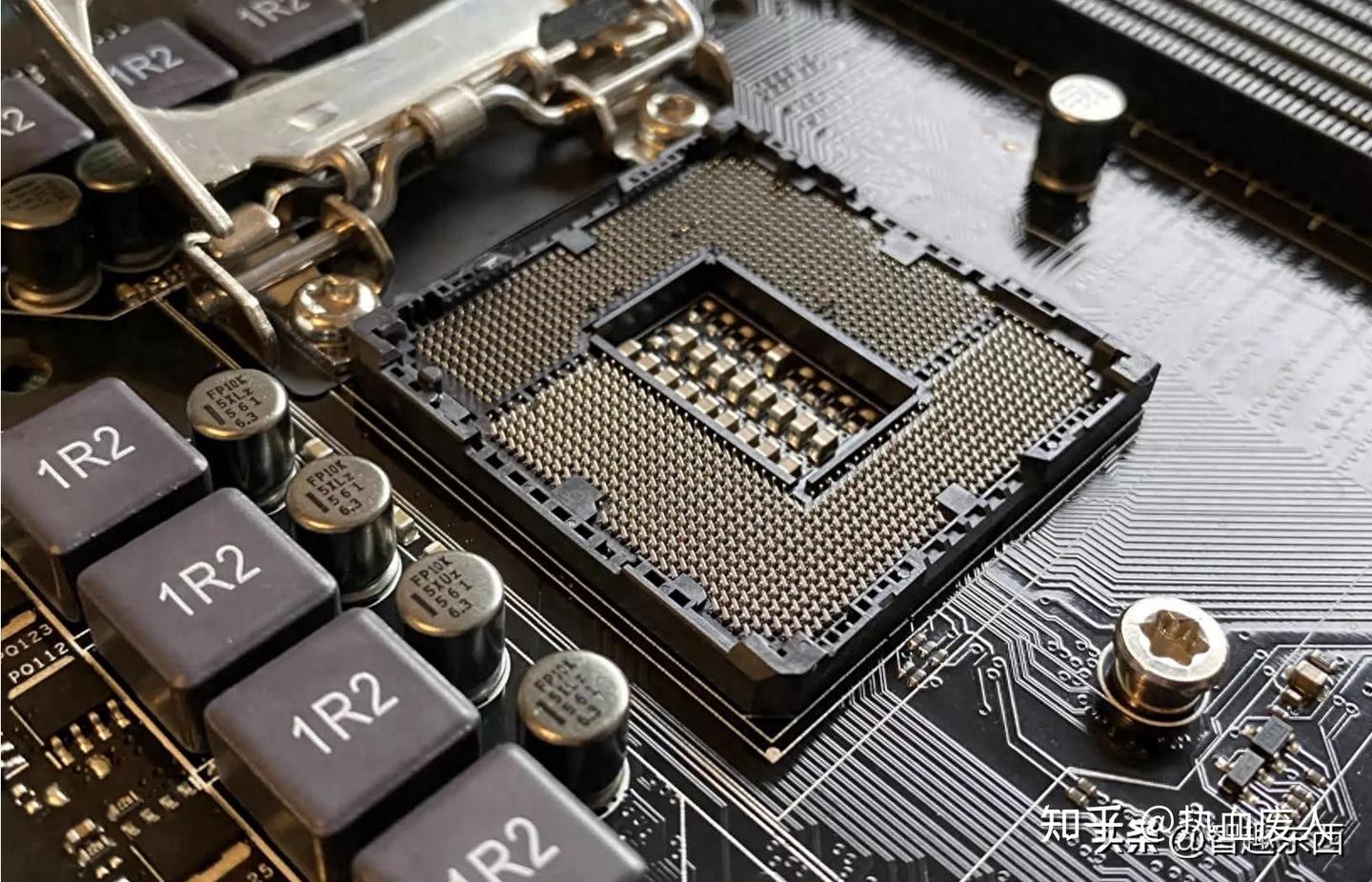

虽然数以千计的触点让每一次装机都像是在“拆地雷”，生怕压弯了主板上的金针，但这种复杂性换来的是移动工作站级别的性能下放。正是有了这些密集的阵列，我们才能在消费级电脑上体验到曾经服务器才有的多核协作与瞬时响应。它们不再是单纯的连接点，而是微缩电子工程在极限空间内，对物理定律发起的最高规格挑战。
宿命的抉择：LGA与BGA的权力边界

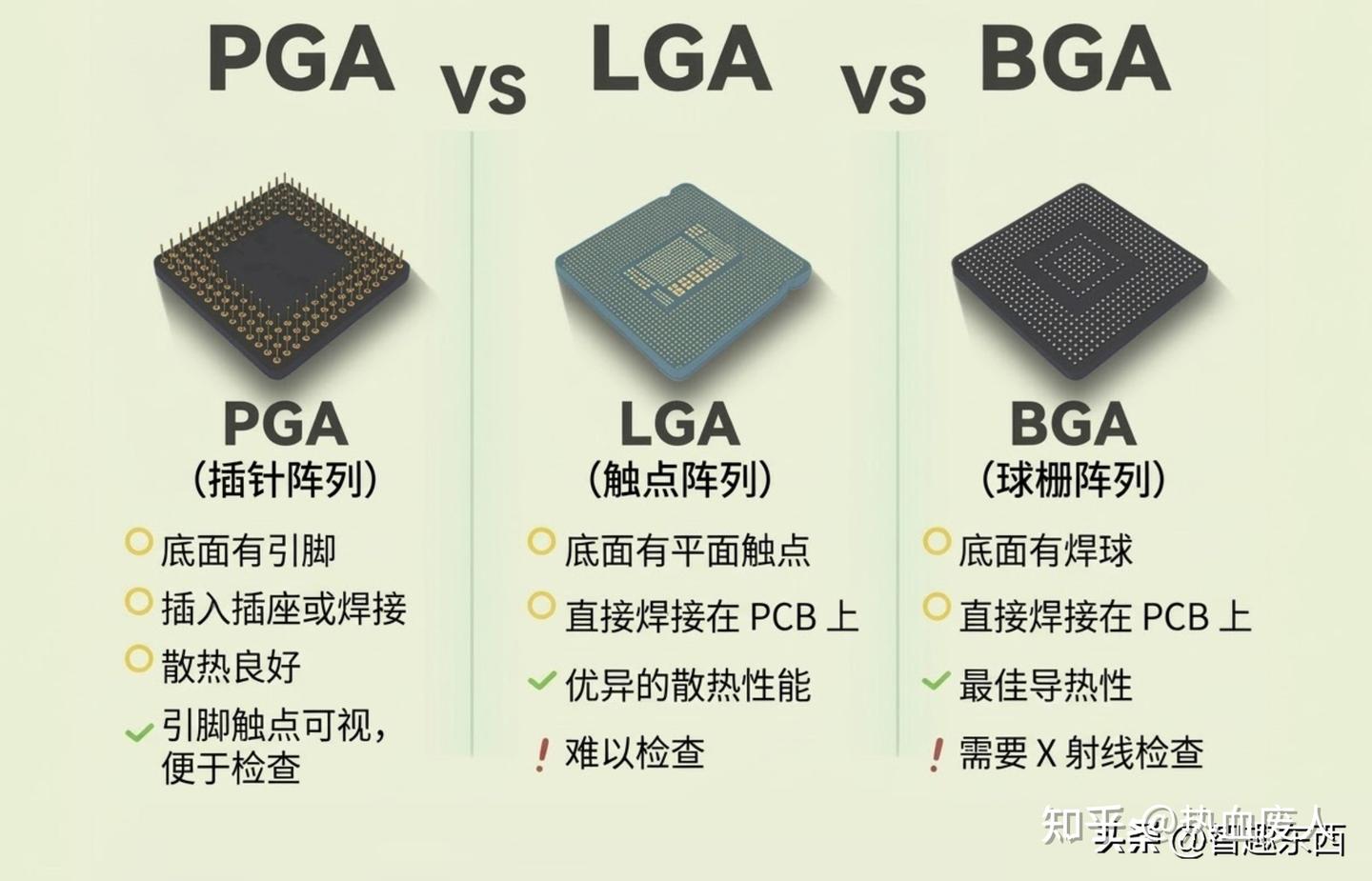

在处理器的连接方式上，业界始终存在着两条截然不同的路径：一种是我们在DIY市场常见的LGA或Socket插槽，另一种则是笔记本电脑和迷你主机中主流的BGA封装。LGA的设计初衷是为了“自由”，它赋予了玩家在主板生命周期内自由更换、升级处理器的权利，这种模块化的思路不仅延长了硬件的服役寿命，更让二手硬件市场充满了如魔改ES版CPU等探索的乐趣。

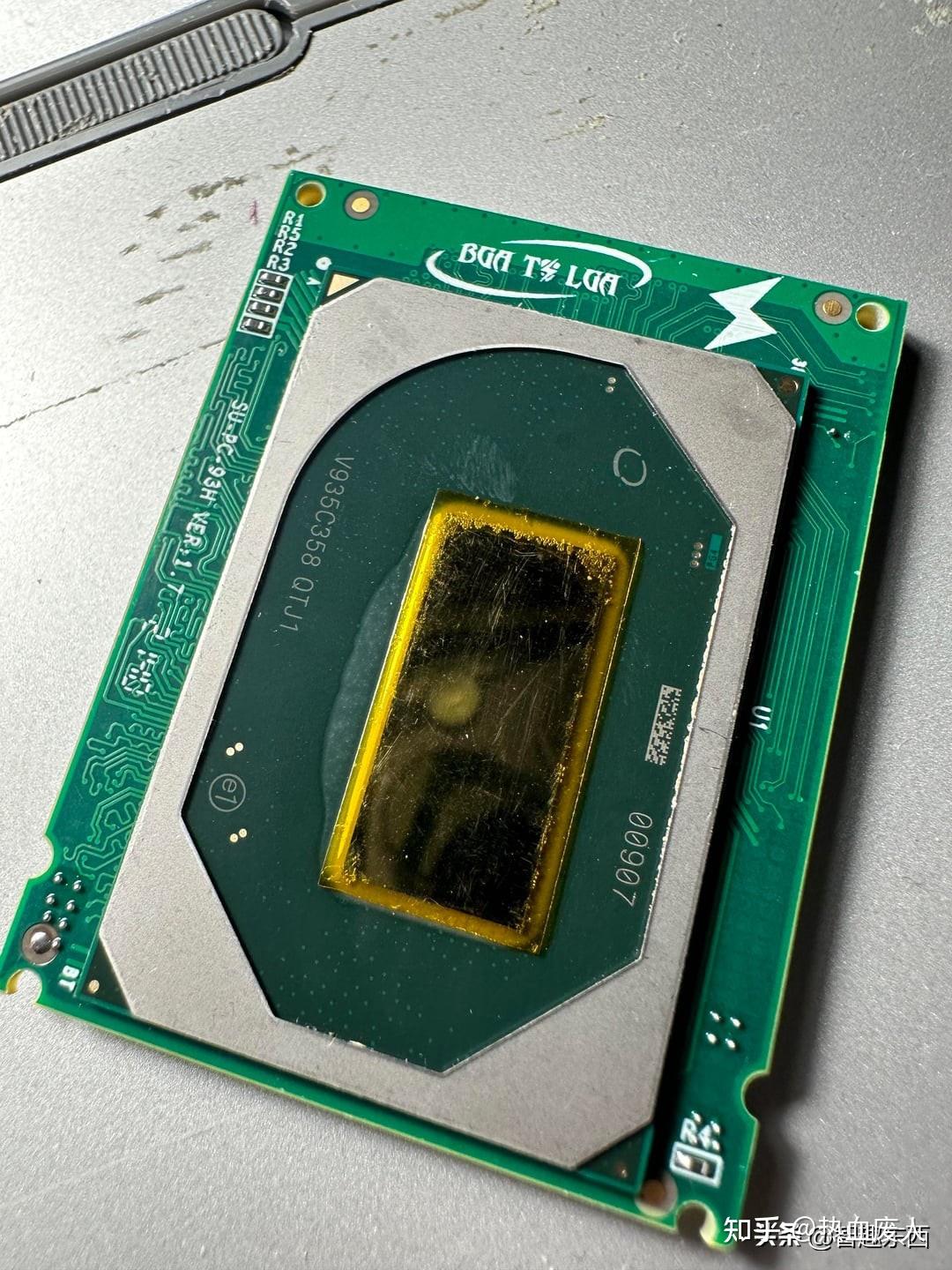

而BGA封装则代表了“极致的集成”——由于CPU是直接焊接在主板上的，这种方式彻底舍弃了厚重的机械锁扣和复杂的插槽结构，不仅大幅降低了整机厚度，更避免了因震动或氧化导致的接触不良。从信号完整性的角度来看，BGA的焊点路径比LGA的金属弹片更短，在高频信号传输中具备天然的低延迟与高稳定性优势。虽然它牺牲了后期升级的可能性，但在追求极致轻薄和工业级稳固的场景下，BGA依然是那个不可替代的性能基石。
