ThinkPad T60发布20周年之际给它做一块电池
2006 年 1 月，美国拉斯维加斯 CES 展会，联想正式发布 ThinkPad T60 与 T60p，同年3月国内发布。现在是2026年3月，转眼20年过去了。20年前我还在上大学，肯定是买不起T60的，我手头的T60p是2011年8月从华强北买的二手。那时候刚刚工作，手头宽裕了一些，其实那时候X220已经发布了，我在公司用的也是一台X220i，不过相比之下，T60p的尺寸和屏幕更符合我那时候的需求。一直到2015年4月我买了X230i，这台T60p慢慢退出了主力机。在2022年的时候，它的电池彻底坏掉了，然后我就把电池拆开了。

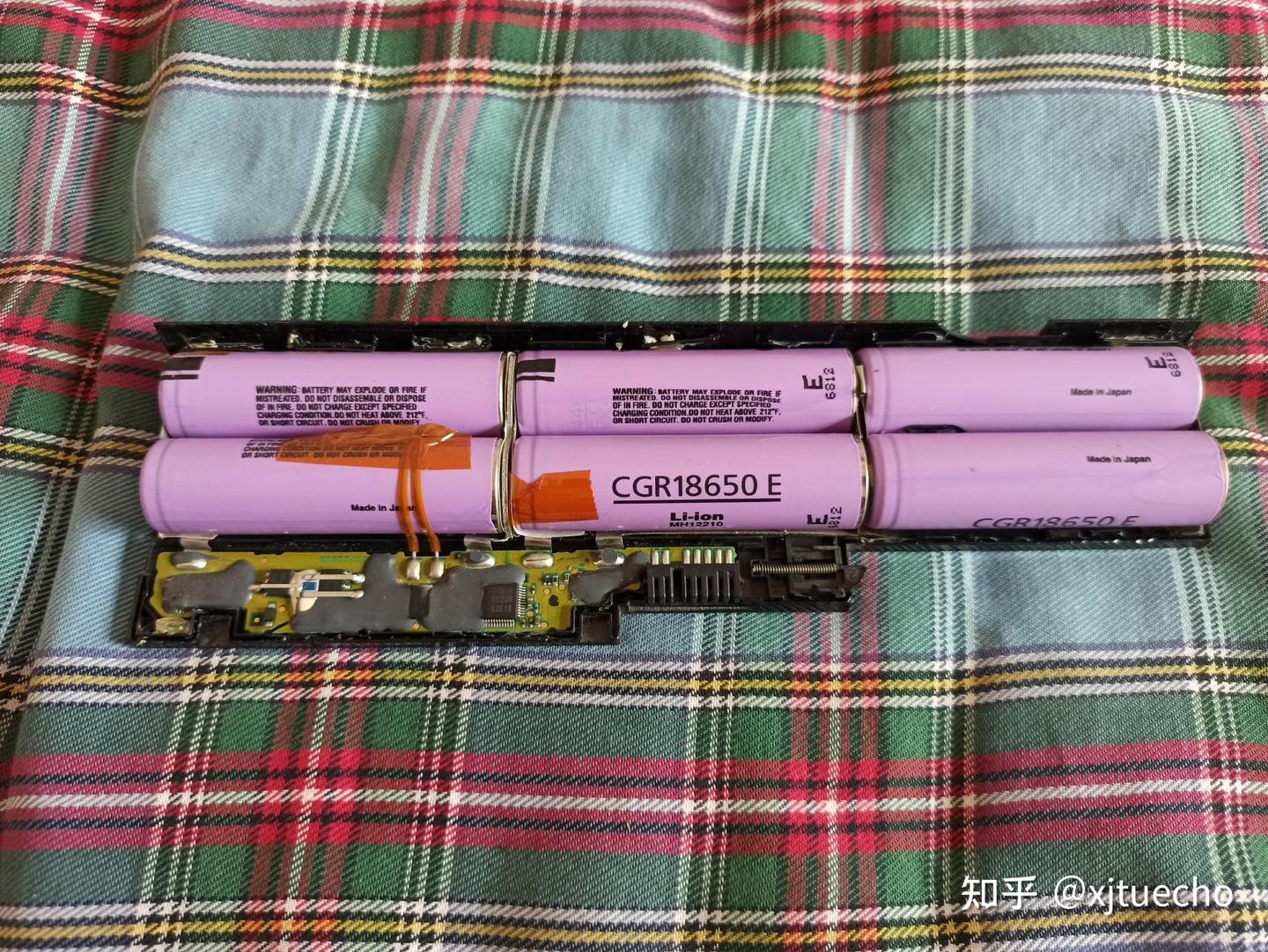

电芯是6节CGR18650E，来自松下，额定容量2550mAh，额定电压3.7V。

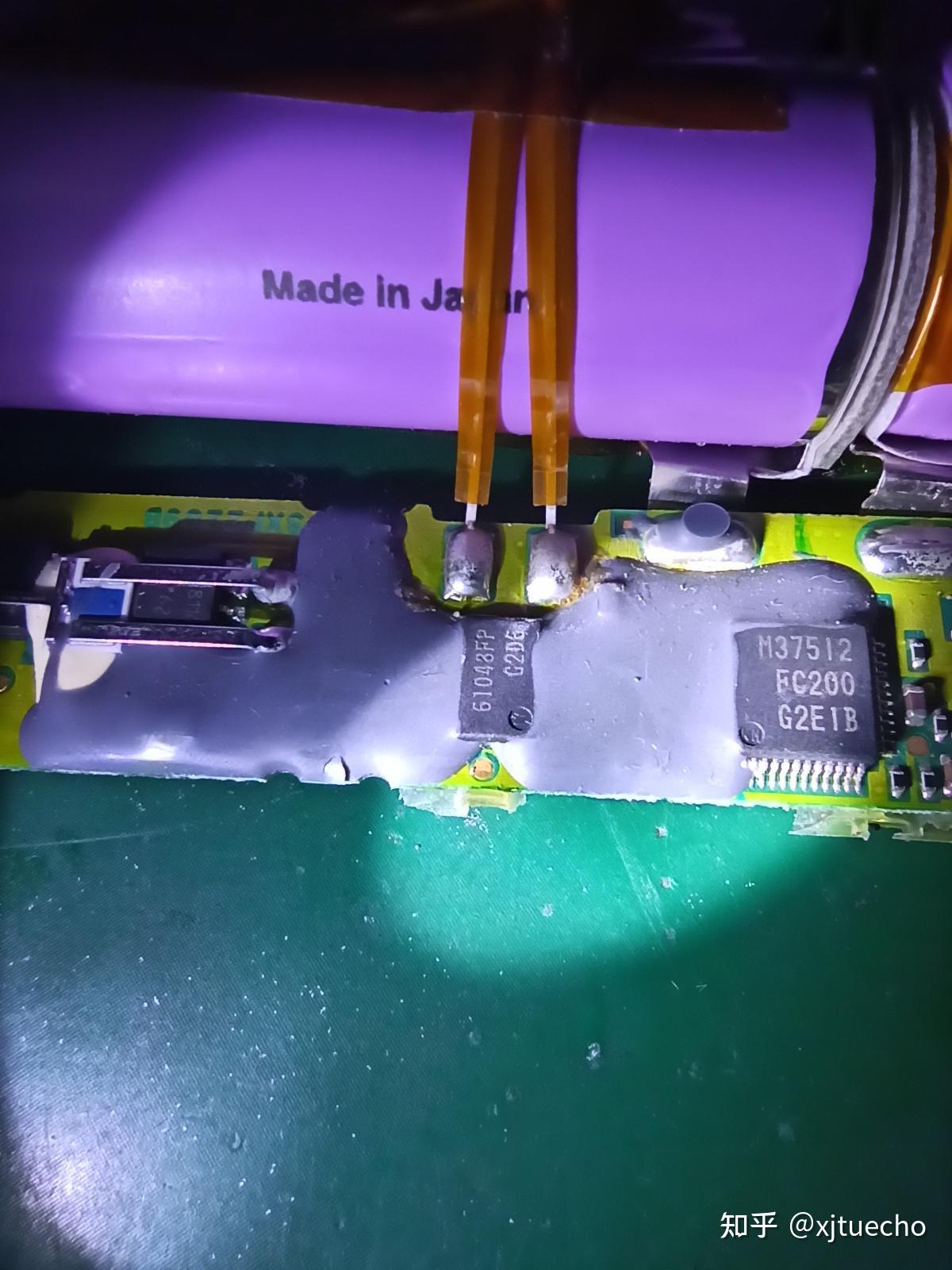

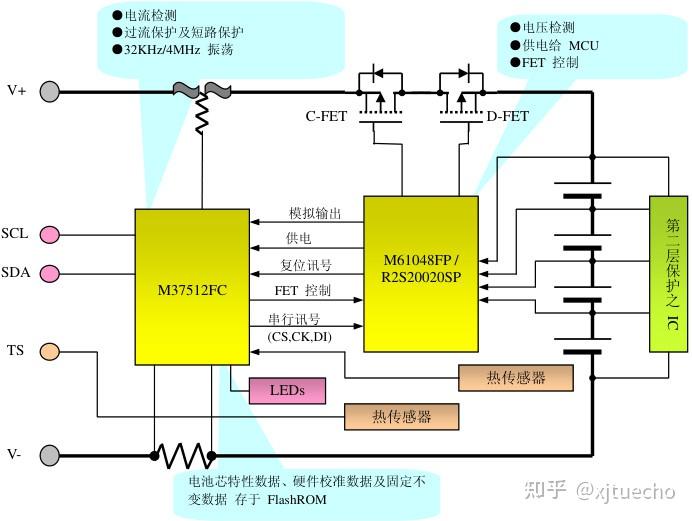

保护板上涂了厚厚的胶，芯片方案为瑞萨的M37512+FP61048，大概是下面这样的，整个保护板由MCU+AFE+三端保险丝+充放电MOS+NTC热敏电阻管构成。
M37512这颗芯片可以读写内部的数据闪存，修改电池数据，在我某次擦除某块FLASH以后，它就彻底废掉了。我的T60p面临无电池可用的窘境。当时有两个选择：买一块原装拆机电池或者直接买第三方的新电池，当时看第三方的新电池也不贵，于是就选择了第三方的新电池。这块新电池的情况可以参考下面的文章，这里就不提了。

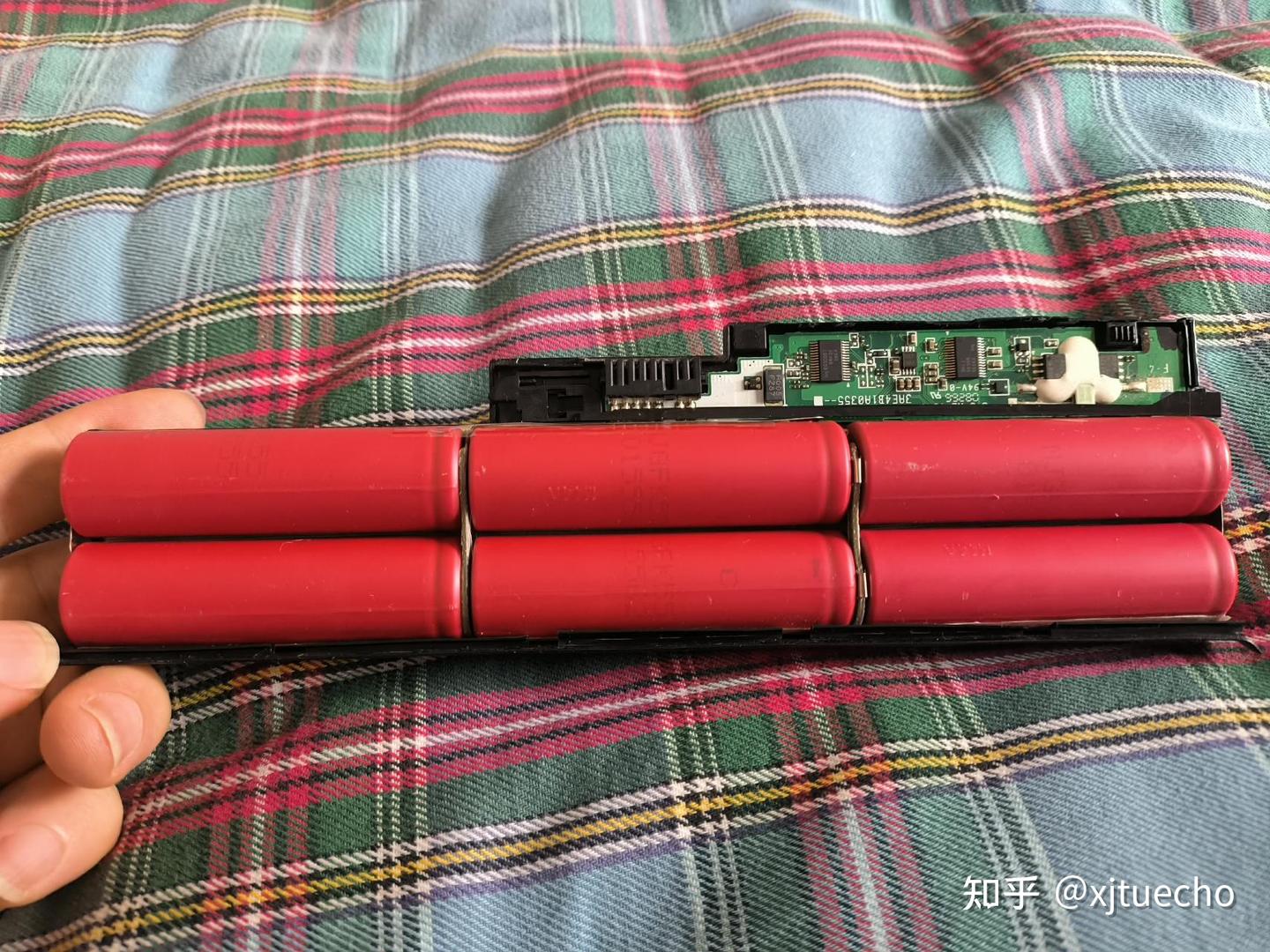

某多多买的笔记本电池能有多离谱？几年后T60p又面临无电池可用的窘境，这次我肯定不会选择第三方的“新”电池了。更加糟糕的情况是作为一款发布20年的笔记本，原装的拆机电池电芯也几乎全部都坏掉了，而不装电池的ThinkPad会限制CPU频率，卡上加卡。没办法自己动手做吧。第一步闲鱼淘了一块旧电池，卖家保证是原装，其它都不保证，这个完全可以理解。到手就拆了，如下图。

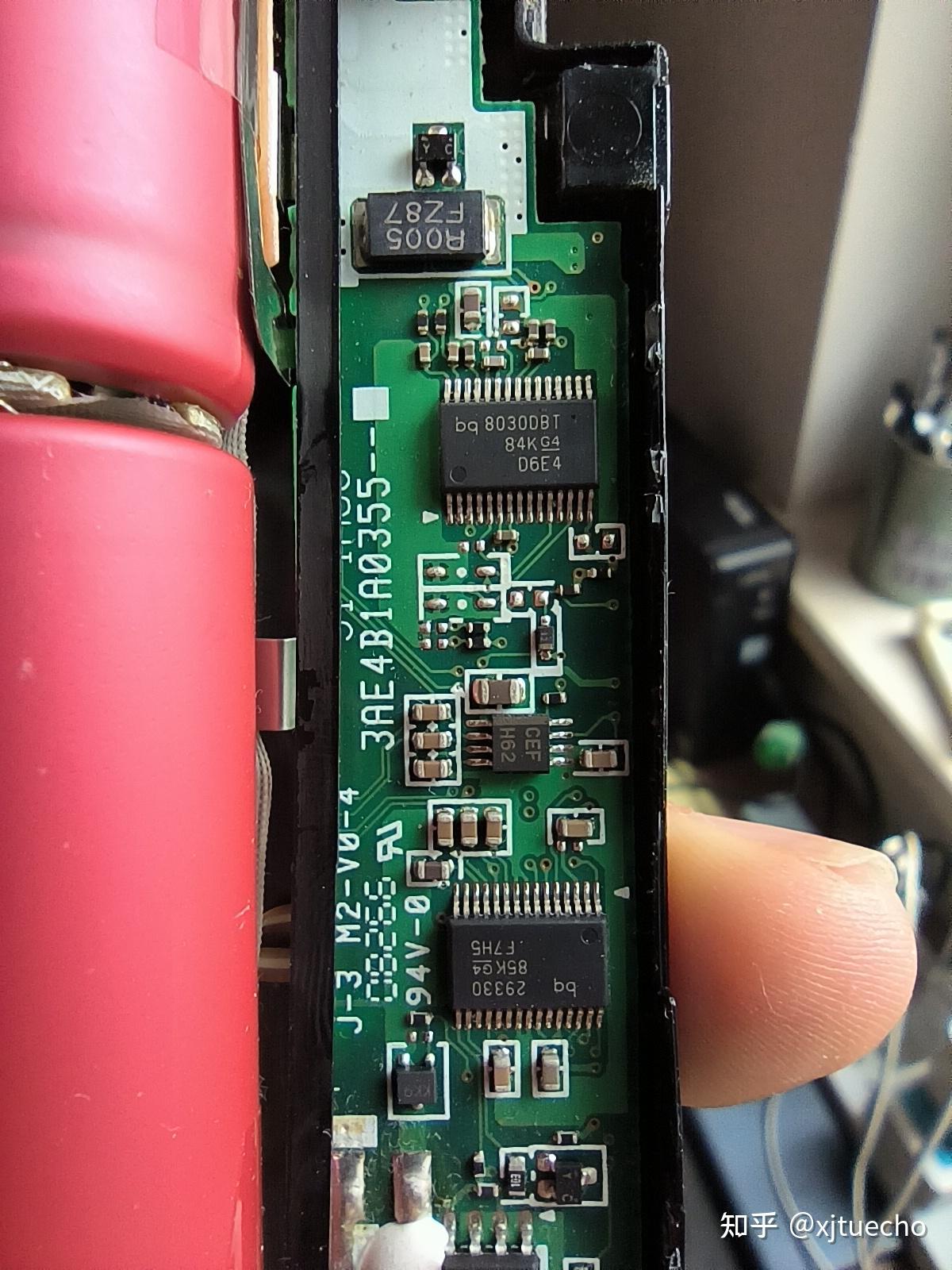

测了下电芯，电压都是1V多一点，已经全部废掉了。芯片方案为bq8030DBT+bq29330，这套方案和后面X220，X230的SANYO电池方案接近，可以使用同样的工具来读写。

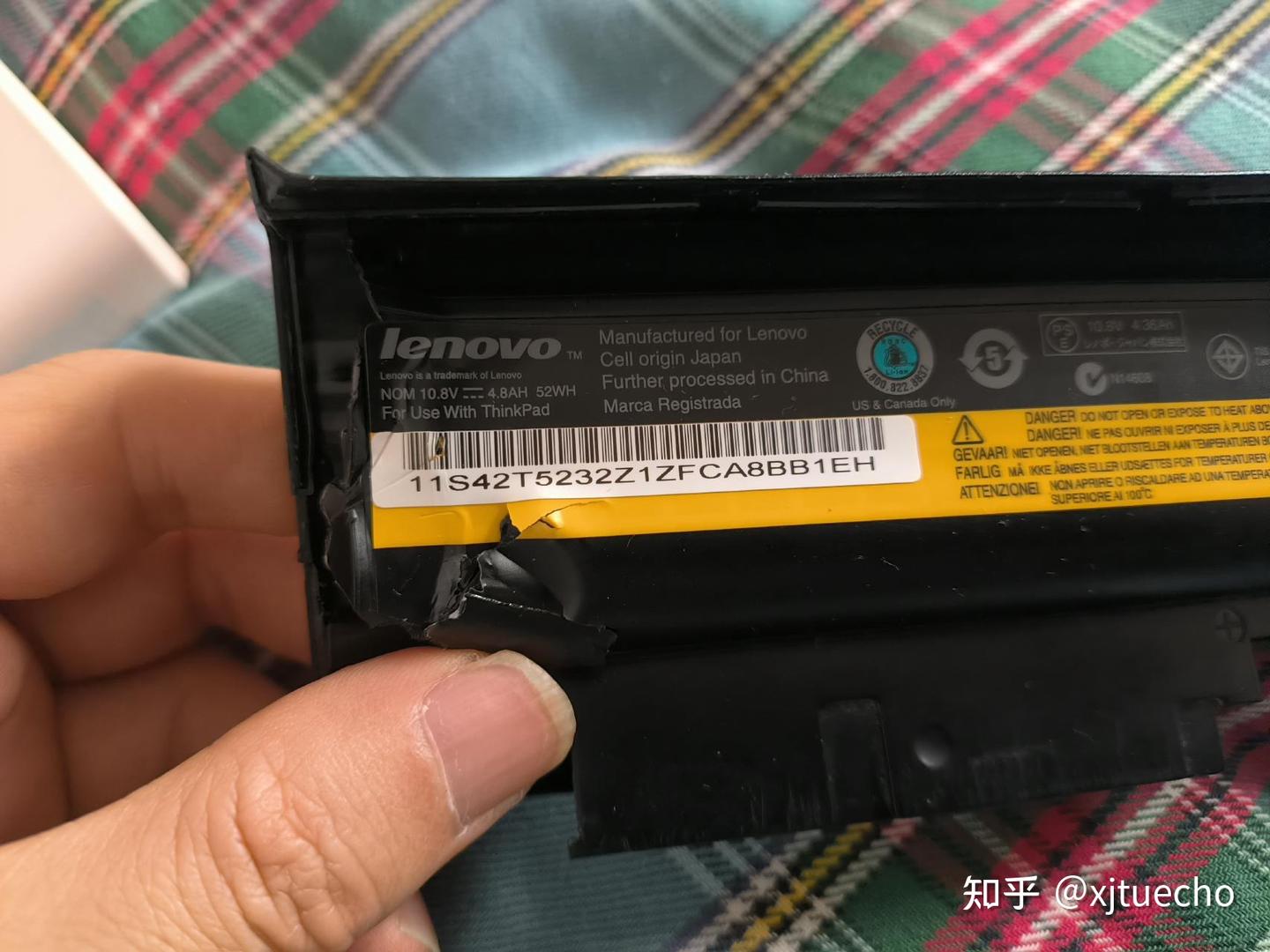

比较可惜的是外壳被拆坏了，无损拆外壳是这类电池换电芯的难点，原装电池外壳本身材料非常坚韧，使用卡扣加胶水固定，大多数时候只能用蛮力拆，T60p电池外壳还有个特殊的地方，有个活动解锁部件，这个拆的时候更容易损坏，后面会提到。好在我之前那个第三方电池外壳没有那么坚固，拆得比较完整，刚好可以用上。

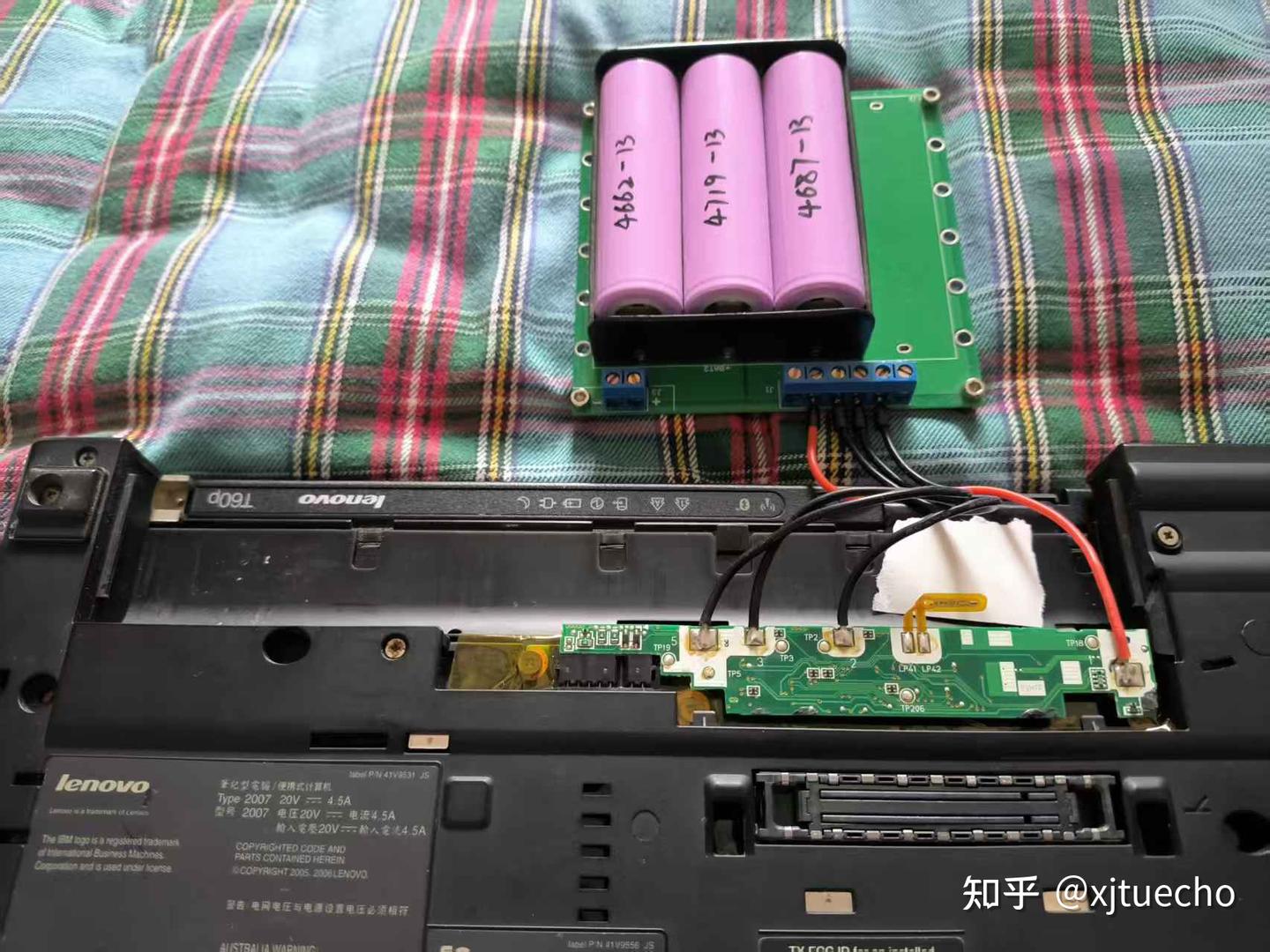

将拆下的保护板连接我自己的3串电池盒，做成外置电池的形式，解锁以后直接装到T60p上，重新标尺以后有40多个Wh的容量，保护板工作状态良好。

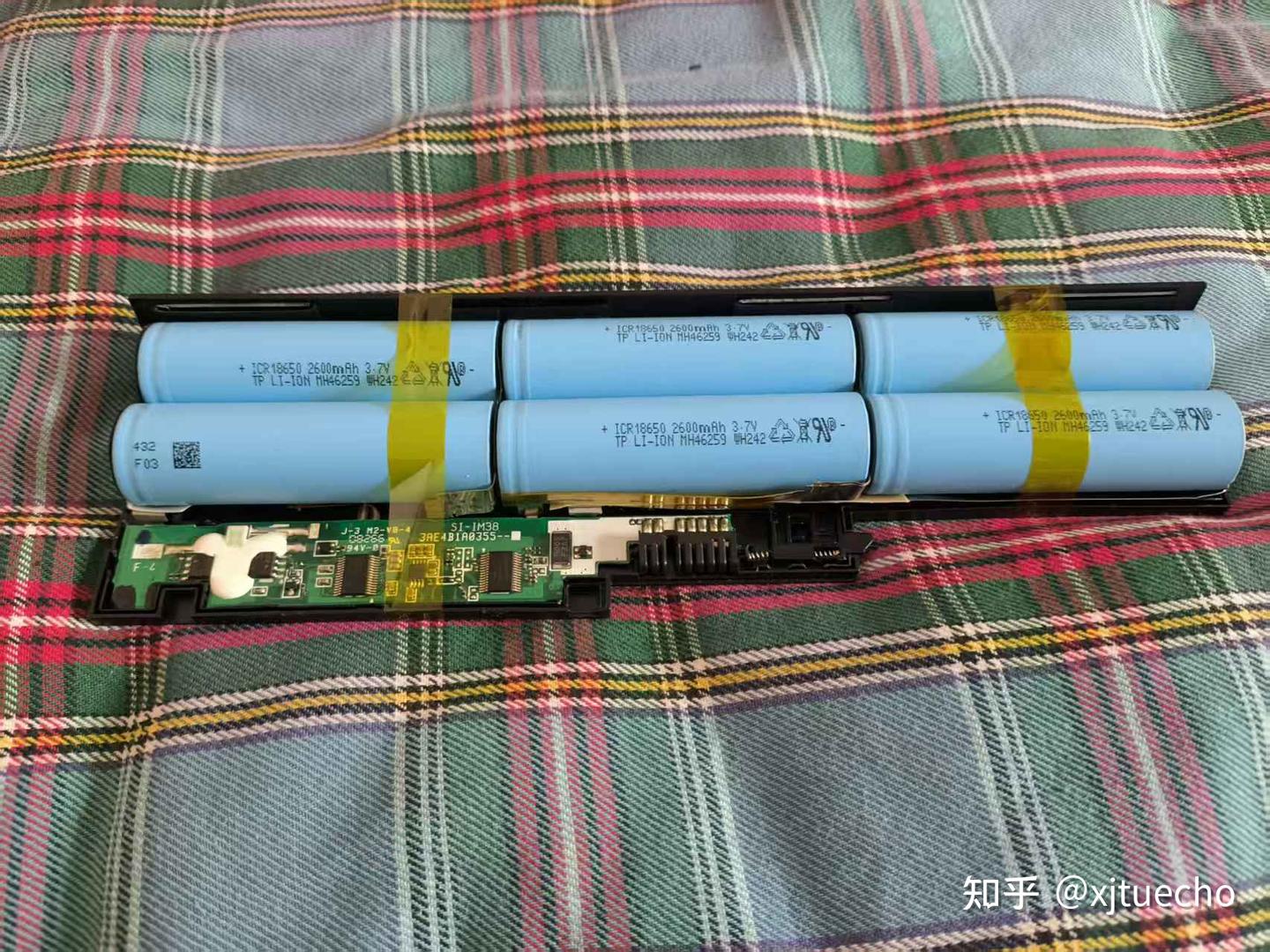

剩下的工作就是选择电芯，装外壳。这里的主要困难是原装保护板和第三方的外壳不匹配，原装保护板尺寸大一点，装不进去，打磨了好久保护板和外壳，最后终于勉强装进去了。装好是下面这样的：

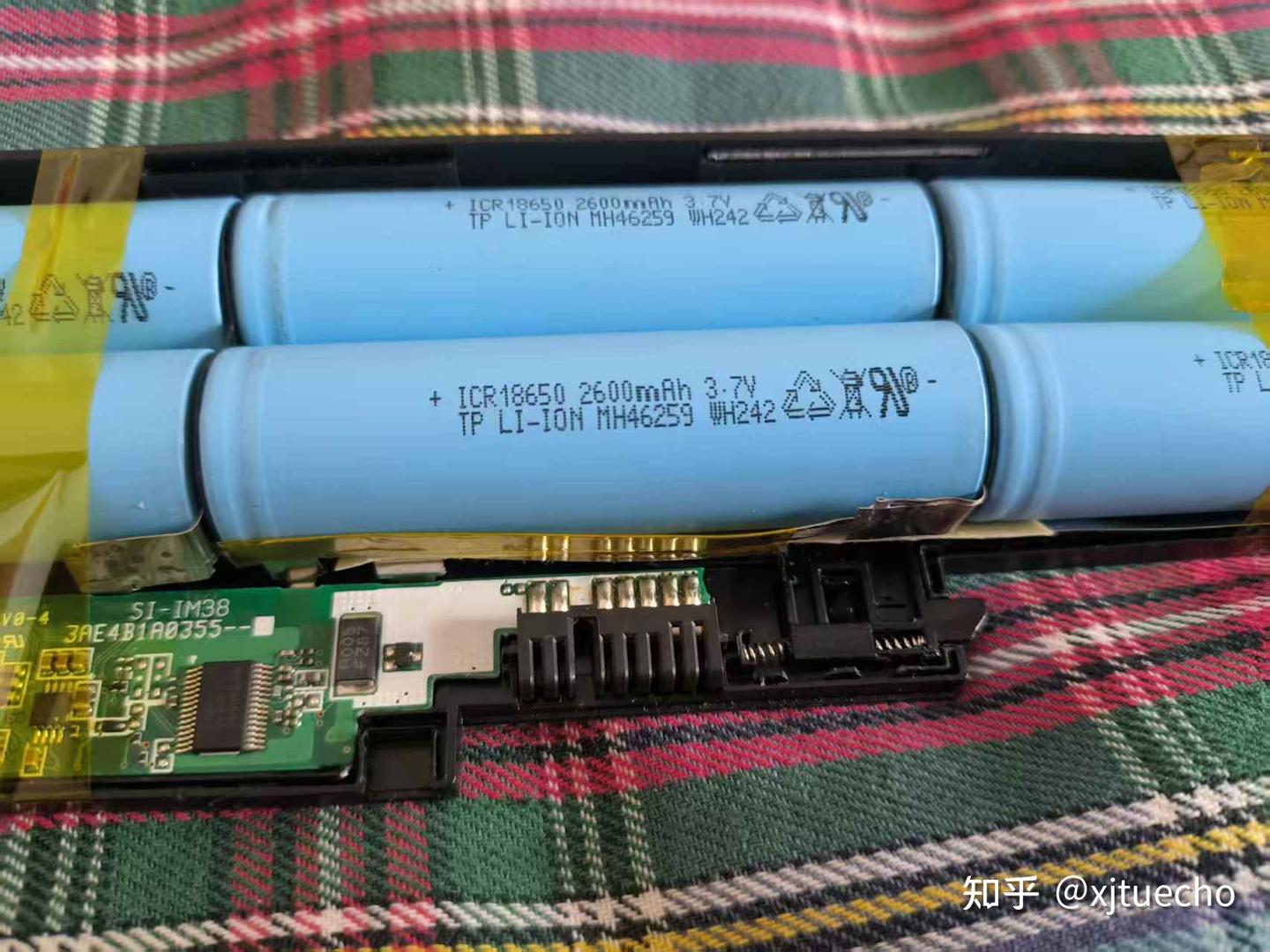

电芯我用的是国产二线品牌天鹏的ICR18650，容量2600mAh，内阻实测20mR左右，重量45.1g，按照日期编码，这个电池是2023年8月24日生产的，也有两年多了。也可以选择亿纬锂能的26V/35V，价格也不贵，性价比很高。随着中国新能源产业的发展，国产电池已经做得非常好了，汽车行业目前都是用大单体，这个领域的龙头是宁德时代和比亚迪，而18650电池目前出货量最大的是亿纬锂能。我的T60p电池要求没有那么高，有电池可以用就行，因此手边有什么就用什么。

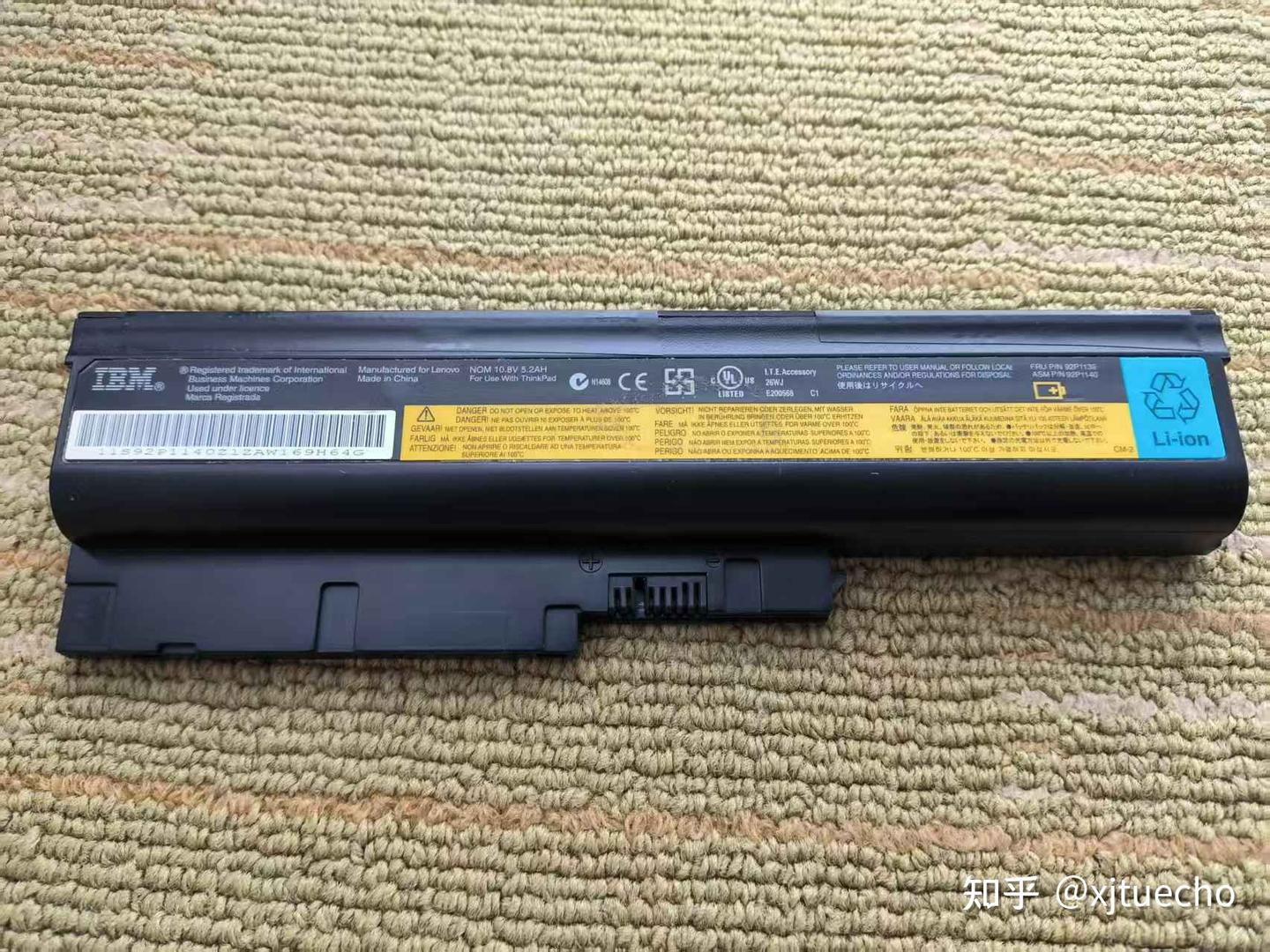

安装好外壳，外观如下，由于拆外壳的时候卡扣大多数都拆坏了，我也不想用胶水来粘，所以用了一些3M的黑色电工胶带来固定。颜色和电池外壳很接近，以后如果有问题，再次拆外壳也更方便。

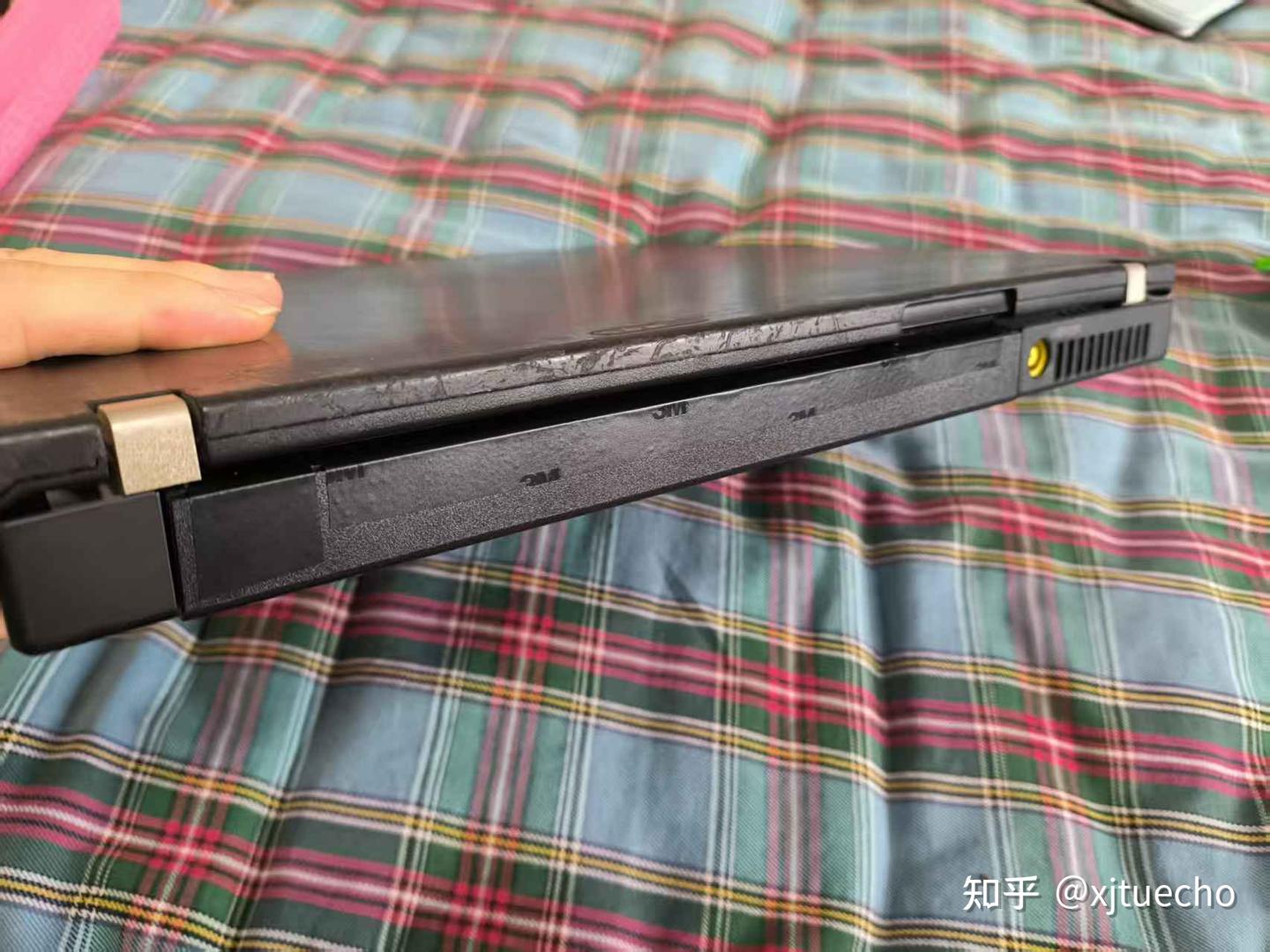

T60p装上电池以后，从后面来看，3M胶带和电池外壳颜色很接近，并不违和。

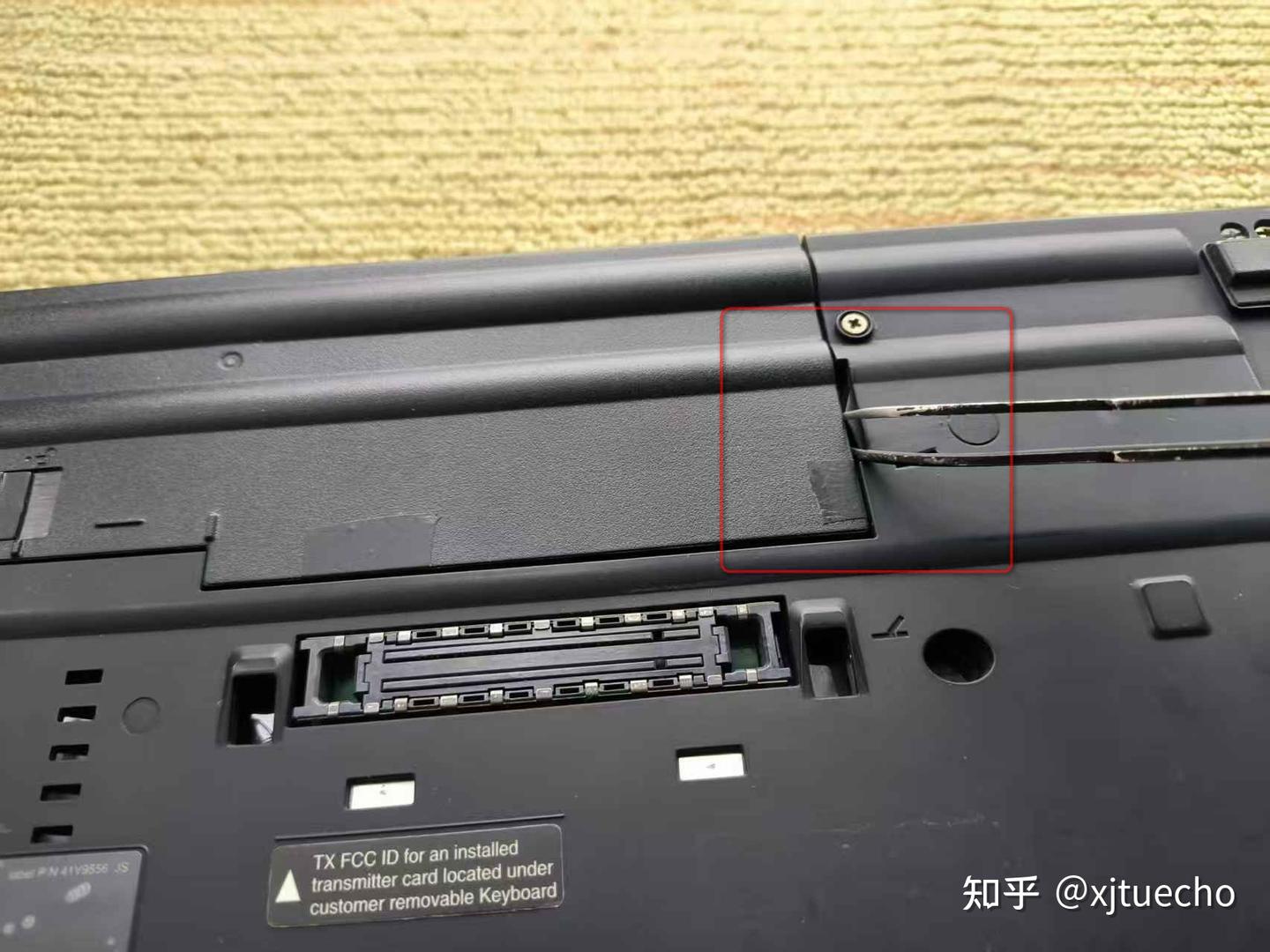

由于拆电池外壳的过程中把内部的活动顶杆拆断了，从主机上拆卸电池的时候，需要用镊子或者细螺丝刀压一下这个机身上的卡扣。稍有不便，不过用得少也无所谓了。

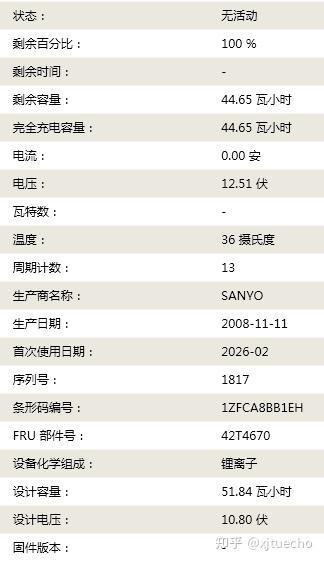

电池重新标尺以后，容量44.65Wh，比设计容量低了大约13%，可能是电芯和保护板放电终止电压不匹配，也可能是电芯容量已经衰减了，无所谓了，能用就行。

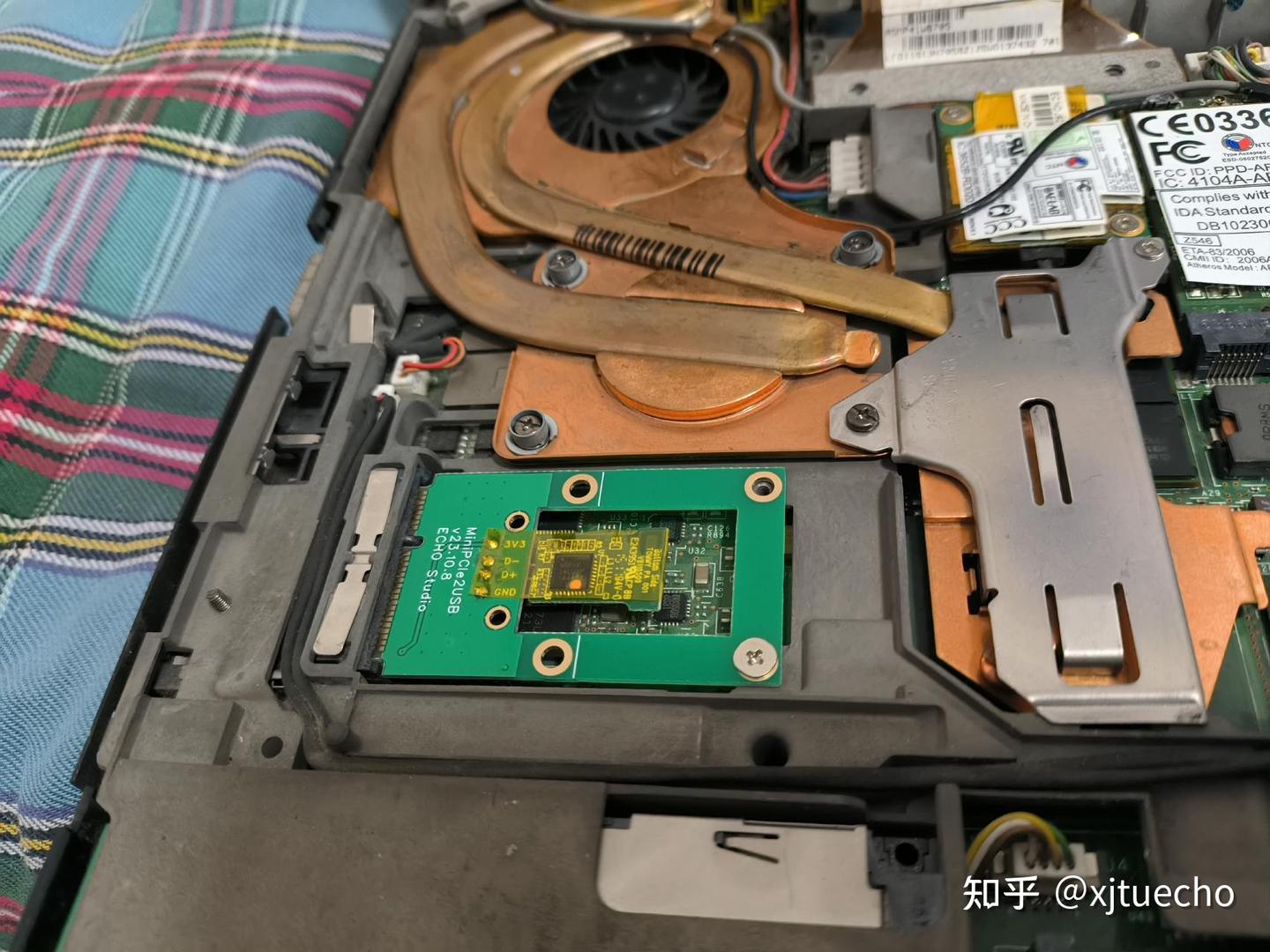

顺便给T60p风扇清了一下灰，给风扇电机上了一点润滑油，风扇噪音小了不少。散热器底部有个闲置的MiniPCIe接口，是给WWAN网卡保留的，我查了下T60的图纸，这里没有PCIe接口，只有USB，于是给装了个无线鼠标接收器。

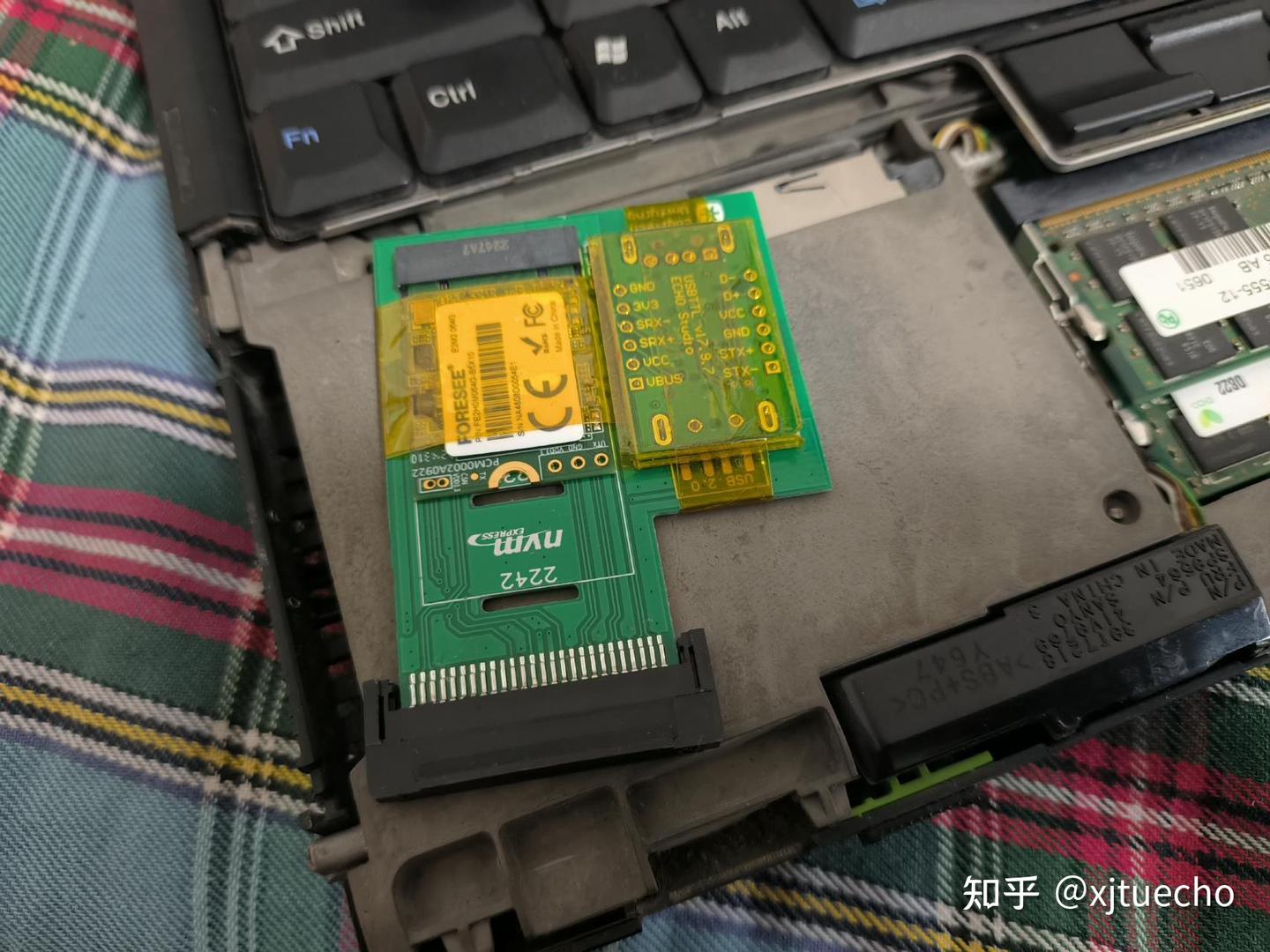

机器左下角掌托位置是双层接口，上层ExpressCard，下层CardBus，上层的ExpressCard接口用转接卡装了NVMe接口的SSD，PCIe1.0x1规格，2.5Gbps带宽，比SATA1.0的1.5Gbps要高。消费级NVMe硬盘是2016年才逐渐普及的，能用在一款2006年发布的笔记本上也是挺神奇的，有种穿越了的感觉。下层的CardBus我也不知道现在还能干啥。

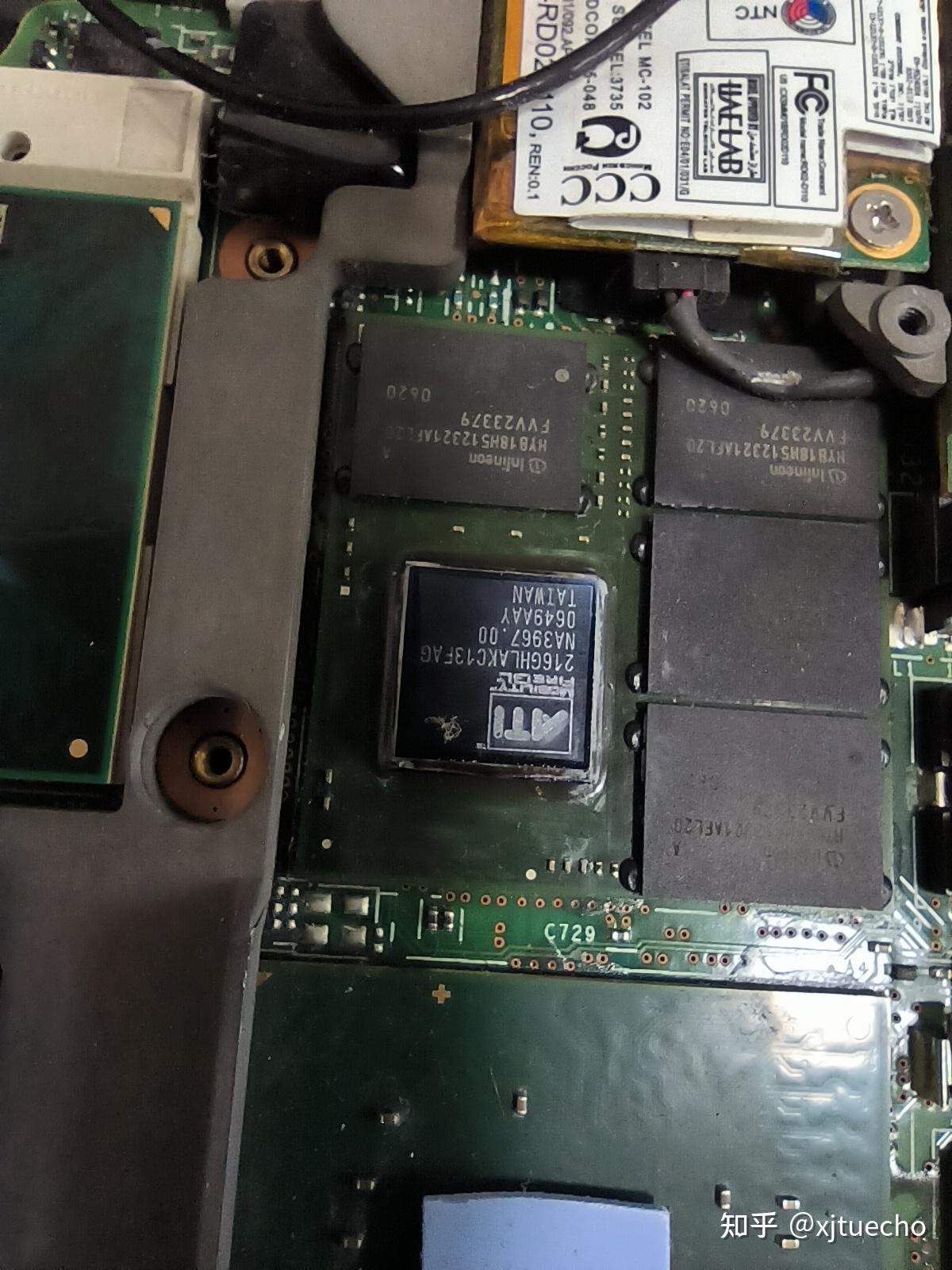

ATI V5250显卡特写，和4颗512x32英飞凌的内存颗粒封装在同一块基板上，总容量256MB，总位宽128位。英飞凌的内存颗粒就是后来的奇梦达，也是现在国产长鑫内存颗粒的技术源头。现在这颗V5250显卡除了发热也没什么用处了。

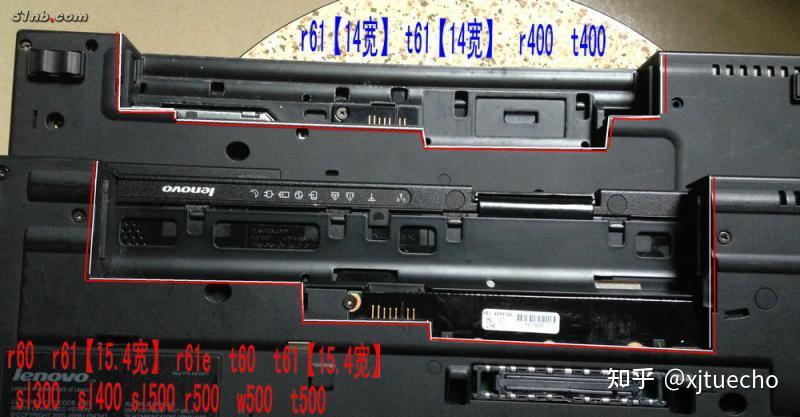

最后借用一张51nb网友的图，说明一下T60p电池的兼容关系。除了几个特殊型号，比如T400、R400、T61(14寸宽屏)、R61(14寸宽屏)，这些笔记本的电池都是兼容的，不兼容的原因是机身的电池槽尺寸不同。
T60/T60p/R60/T61/SL400/R61e/R61i/T500/W500/SL500/R500
