某宝买的USB转485能有多让人无语？

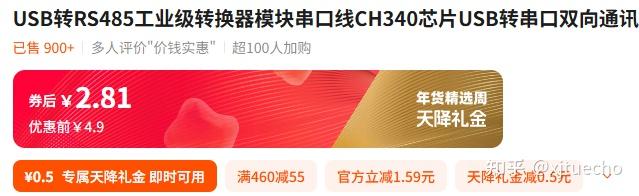

事情起因是我需要一个带电源输出的非隔离USB转RS485适配器，连接一个最近开发的设备，输出引脚顺序最好是5V GND B A，这个实现很简单我随手就可以做一个，不过动手之前还是查一下有没有成品，如果有合适的成品完全没必要自己折腾。搜了下还真找到了，原价4.9，优惠价2.81还包邮，和白送差不多。

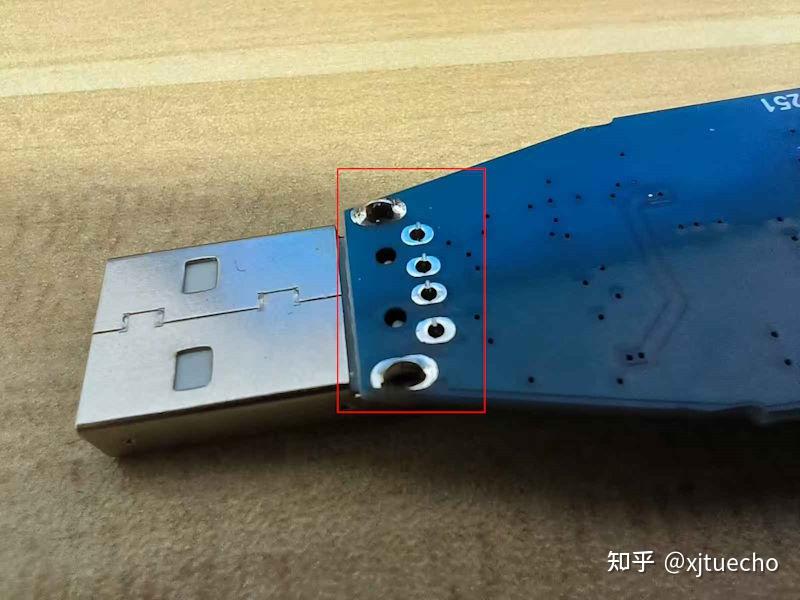

到手试了下115200波特率下很多乱码，把外壳拆开以后我人都麻了，USB-A公头居然只焊接了两个物理固定脚，VCC D- D+ GND四根线一根也没有焊接。

不知道是个例还是普遍情况，回去看卖家的介绍，感觉有可能是普遍情况，卖家的宣传图里面貌似也没有焊接USB。顺便再吐槽一下卖家的宣传图“进口CH340芯片”，CH340是南京沁恒的产品，100%国产芯片，不知道进口芯片还要迷信到什么时候。

跟卖家反映了一下情况，卖家也算痛快，让退款，想一下这么便宜就算了。这种低价值物品质量问题“仅退款”是最佳处理方案，不过我真不差这几块钱，跟卖家反应也只是希望他们能把事情做得靠谱一点。

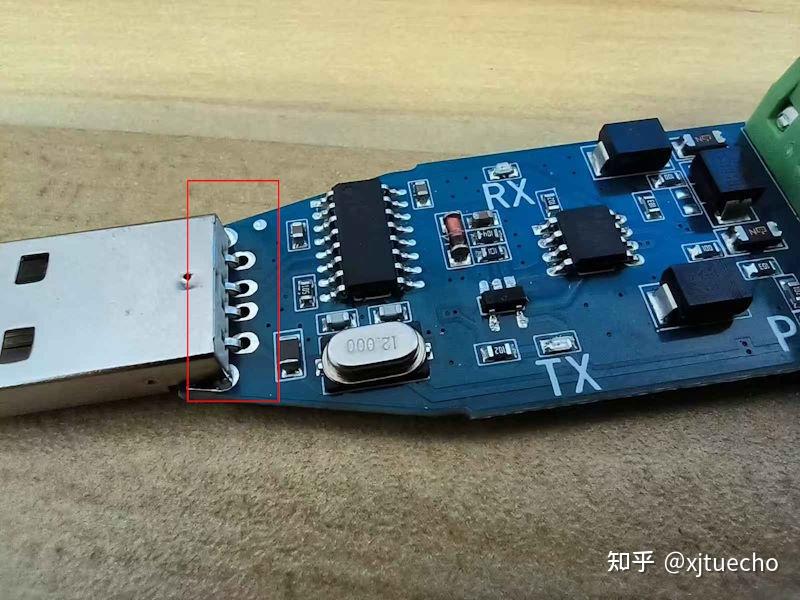

补焊USB的四个焊盘以后再次测试，115200波特率还是有乱码。大致看了下方案：主控是CH340G，真假未知，看了下引脚分布和正品是一样的，带12M外置晶振。我之前见过假的CH340芯片引脚分布和正品都不一样，想换个正品上去都没办法。

RS485接口芯片是3PEAK的TP8485E，支持3-5.5V电压，波特率最高支持250kbps，仪表行业用得很多，价格非常便宜。

还有一颗SOT-23-5的芯片，没有丝印，不过看引脚分布感觉是个非门（与非门），可能是SN74LVC1G04或者SN74LVC1G14（带施密特触发器功能）这类型号，应该是把TXD信号反相作为RS485方向控制用的。按照CH340手册，485方向控制推荐使用TNOW引脚，而CH340G并不带TNOW引脚，所以这颗SOT-23-5的芯片就是控制收发用的。

TXD信号经过RC滤波以后接入SN74LVC1G04芯片的2脚A，从4脚Y反相输出作为RS485接口芯片的方向控制来用。它这里这样用是有一些问题的，所以115200波特率下面有乱码就不奇怪了。我之前做过自动方向控制的TTL转485方案，只能说想省这个方向控制的成本并不是那么容易的。

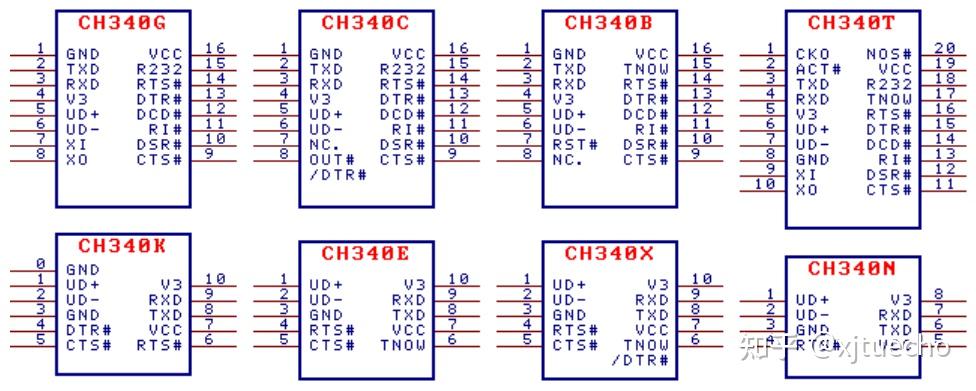

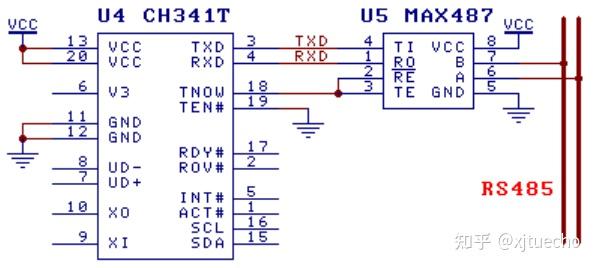

到这里我已经搞清楚它有乱码的原因了，解决方法有两种：一种是使用CH341T、CH340E、CH340X这类带TNOW引脚的芯片，使用TNOW引脚作为RS485方向控制，方案如下图：

这是沁恒官方提供的USB转RS485方案，稳定性可靠性都有保障，而且CH340E/X的价格和CH340G差不多，这个方案也不会额外增加成本，甚至省下一颗12M的晶振成本还能低几毛钱。MSOP-10封装也比SOP-16封装小太多，可以把模块做得非常小巧。我如果自己做USB转485肯定会用这个方案。

当然，我暂时只需要一个带电源输出的非隔离USB转RS485测试，最好还是把手头这个模块改造一下，CH341T/E/X封装都不是SOP-16，更换可能性不大，只好从RS485接口芯片入手了。这就引出另外一个方案：使用MAX13487E这样的自动方向控制的RS485接口芯片，如下图：

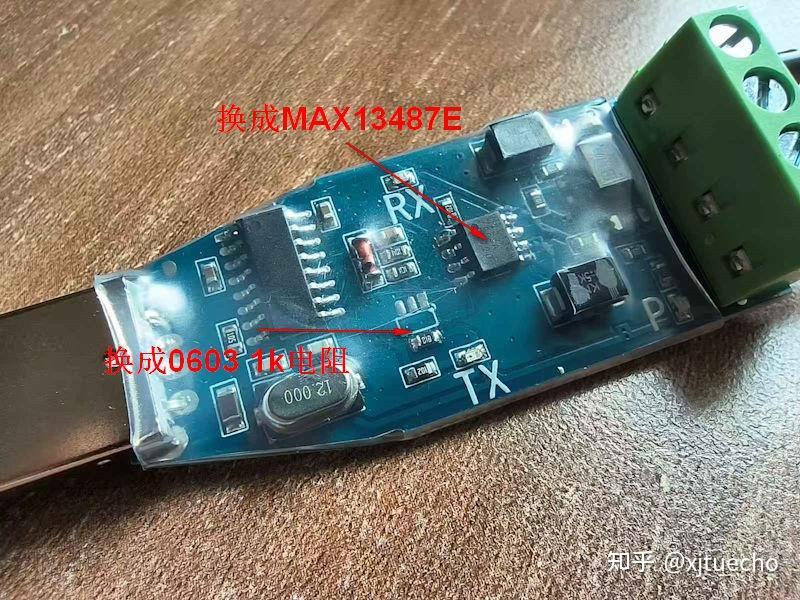

我这里有MAX13487E的芯片库存，把TP8485E拆下来，换成MAX13487E。2脚和3脚需要上拉倒5V电源，这个好办，拆掉SOT-23-5的非门芯片，在4脚和5脚之间焊接一个0603 1k电阻即可，位置刚刚好，改造完成如下：

改造完成测试，115200波特率乱码消失，其它波特率也工作良好，原来的外壳太大，套个透明的热缩管完事，改造圆满结束。这个方案只有一个缺点：贵。MAX13487E一颗芯片价格抵得上这个模块的售价了，我只是改造一个就无所谓了。

最后总结下：这个USB转485适配器方案有问题，9600这样的低波特率凑合用可能还行，115200波特率就完全不行了，不过2.81的价格还包邮，也没什么好说的，我是做不了这种价格。
